GCM 18V216 D Professional - Pila BOSCH - Bezplatný návod k obsluze

Typ produktu	Bezdrátová radiální pokosová pila
Značka	Bosch
Model	GCM 18V216 D Professional
Jmenovité napětí	18 V
Otáčky naprázdno	5 000 ot/min
Průměr kotouče	216 mm
Středový otvor kotouče	30 mm (25,4 mm podle verze)
Hmotnost	16,4 – 17,4 kg (podle akumulátoru)
Max. rozměry obrobku (0°/0°)	70 x 305 mm
Max. hloubka řezu	70 mm
Rozsah úhlu pokosu	-48° až +48°
Rozsah úhlu sklonu	-47° až +47°
Laser	Třída 2, 650 nm, <1 mW
Hladina akustického tlaku	93 dB(A)
Hladina akustického výkonu	107 dB(A)
Typ akumulátoru	Lithium-ion 18 V (GBA 18V… nebo ProCORE18V…)
Hlavní funkce	Plynulý rozběh, brzda kotouče, kyvný ochranný kryt, laserové vedení, radiální systém, upínací přípravek
Údržba a čištění	Čistěte větrací štěrbiny, kluzný váleček, ochranný kryt; používejte stlačený vzduch
Bezpečnost	Blokování zapnutí, přepravní pojistka, ochranný kryt, blokování vřetena
Náhradní díly a opravitelnost	Pilové kotouče, odštípovač, pytel na prach, upínací přípravek; servis Bosch
Obecné informace	Pro dřevo, hliník, plasty; možnost externího odsávání

Často kladené otázky - GCM 18V216 D Professional BOSCH

Jak zapnout pilu?

Posuňte blokování zapnutí (5) do středu, poté stiskněte a podržte vypínač zapnutí/vypnutí (6) po celou dobu řezání.

Jak používat laserové vedení?

Lehce stiskněte vypínač (6) bez stisknutí blokování zapnutí (5). Oba laserové paprsky zobrazují linii řezu. Umístěte obrobek mezi linie.

Jak vyměnit pilový kotouč?

Vyjměte akumulátor. Sklopte kyvný ochranný kryt dozadu. Pomocí imbusového klíče povolte šroub (levý závit) při stisknutém blokování vřetena. Sejměte přírubu a poté kotouč. Nasaďte nový kotouč v souladu se směrem otáčení.

Jak nastavit úhel pokosu?

Povolte zajišťovací tlačítko (16). Vytáhněte páčku (17) a otočte stůlem na požadovaný zářez (standardní úhly) nebo použijte zajišťovací jazýček pro volný úhel. Tlačítko znovu utáhněte.

Jak nastavit úhel sklonu pro šikmý řez?

Vytáhněte nastavitelné dorazy ven. Povolte upínací kolo (45). Přepněte zajišťovací páčku (46) do polohy volnoběhu. Nakloňte rameno na požadovaný úhel, poté kolo znovu utáhněte.

Jak bezpečně přepravovat pilu?

Vyjměte akumulátor. Uveďte pilu do přepravní polohy: zatlačte rameno nástroje zcela dopředu, utáhněte upínací šroub, sklopte rameno dolů a stiskněte přepravní pojistku (34). Noste za přepravní rukojeť (3) nebo za zapuštěné rukojeti.

Jaké akumulátory používat?

Používejte akumulátory Bosch Lithium-ion 18 V, typ GBA 18V… nebo ProCORE18V…. Doporučené nabíječky jsou GAL 18…, GAX 18… a GAL 36….

Jak snížit hluk?

Používejte dodaný pilový kotouč navržený pro snížení hluku. Nástroj upevněte na stabilní povrch pro snížení vibrací. Pravidelně čistěte kotouč a nástroj.

Jak připojit vysavač?

Odstraňte pytel na prach, je-li přítomen. Připojte hadici vysavače o průměru 35 mm k adaptéru odsávání (50). Používejte vysavač vhodný pro daný materiál.

Co dělat, když pila nenastartuje?

Zkontrolujte, zda je akumulátor správně vložen a nabitý. Ujistěte se, že blokování zapnutí (5) je posunuto do středu. Pokud problém přetrvává, kontaktujte zákaznický servis Bosch.

NÁVOD K OBSLUZE GCM 18V216 D Professional BOSCH

cs Původní návod k použivání

Čeština.... Stránka 202

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
▶ Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptylení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.

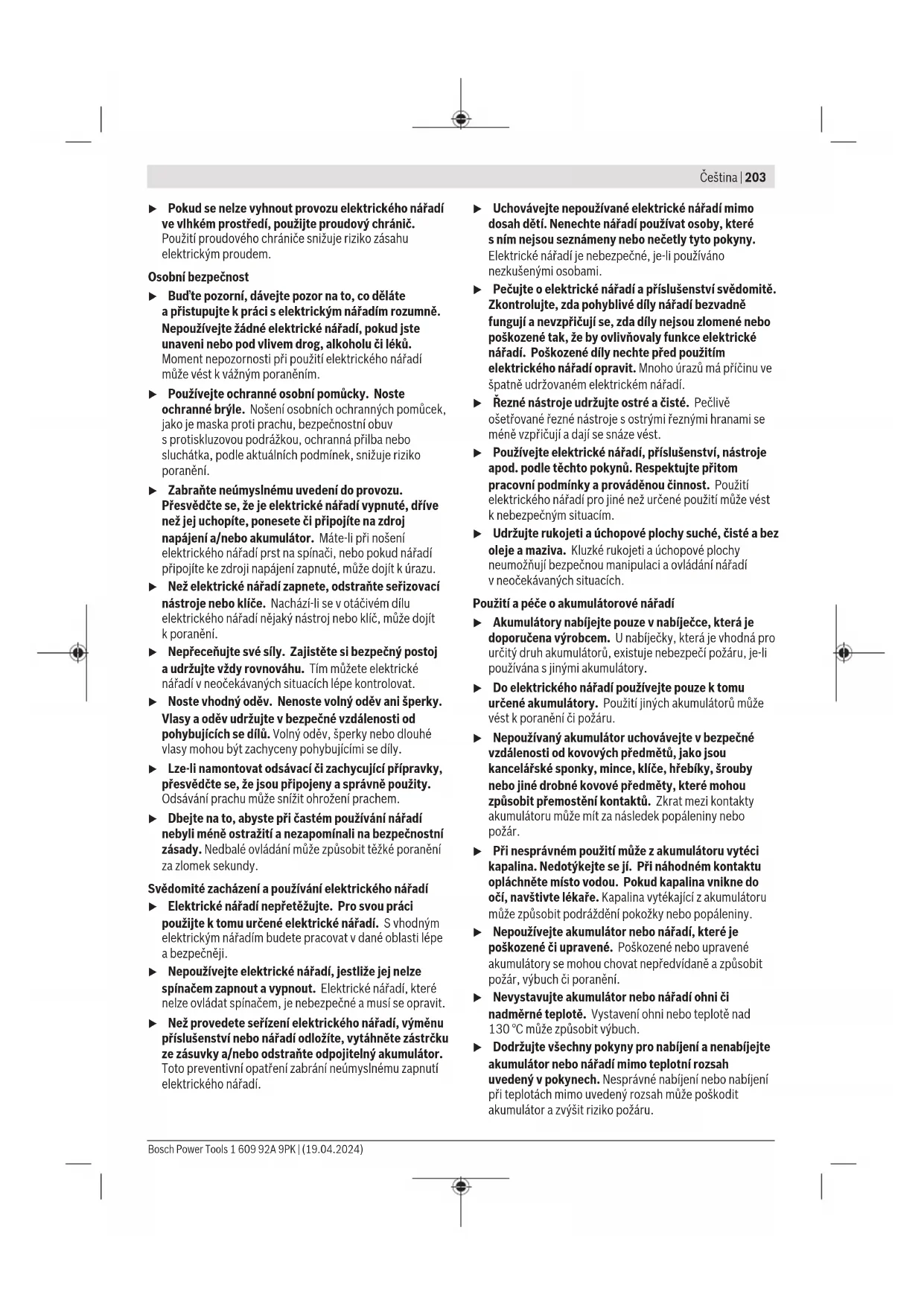

▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.

Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými reznými hranami se méně vzpřičují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Použití a péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

204 | Čeština

Servis

▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní upozornění k pokosovým pilám

Pokosové pily jsou určeny křezání dřeva nebo materiálů dřevu podobných. Nelze je používat s dělicími kotouči křezání železitých materiálů, jako jsou tyče, šrouby apod. Brusný prach může způsobit zaseknutí spodního ochranného krytu. Jiskry z broušení mohou spálit spodní ochranný kryt, vkládací desku nebo jiné plastové části.
Využívejte svěrek k upevnění obrobku, kdykoli to bude možné. Budete-li přidržovat obrobek rukou, držte jej ve vzdálenosti nejméně 100 mm od obou stran pilového kotouče. Nepoužívejte pilu křezání kusů, které jsou příliš malé na upevnění pomocí svěrky nebo na přidržení rukou. Pokud ruku položíte příliš blízko pilového kotouče, zvyšuje se riziko zranění při kontaktu s kotoučem.
Obrobek musíte upevnit svěrkami nebo jej přidržet k dorazové liště i ke stolu. Obrobek při řezání nikdy nedržte jen v ruce. Nepřipevněné nebo pohyblivé obrobky mohou být odhozeny vysokou rychlostí a způsobit zranění.
Pilu při rezání obrobkem tlačte. Nikdy pilu obrobkem netahejte. Řez provedete tak, že nejprve zvednete hlavici pily a přetáhnete ji bez rezání přes obrobek. Poté zapnete motor, stlačíte hlavici pily a obrobek tlačením rozříznete. Pokud byste prováděli rez tahem, kotouč by se mohl dostat navrch obrobku a být prudce odhozen směrem k obsluze stroje.
Nikdy nepokládejte ruce přes linku zamýšleného řezu před kotoučem pily ani za ním. Přidržování obrobku opačnou rukou, tzn. přidržování levou rukou na pravé straně pilového kotouče a naopak, je velmi nebezpečné.
Je-li kotouč v pohybu, nepřibližujte se rukou za dorazovou lištu k pilovému kotouči ani z jedné strany na méně než 100 mm, at už za účelem odstranění úlomků dřeva, či z jiného důvodu. Je možné, že neodhadnete správně vzdálenost ruky od kotouče a můžete se vážně zranit.
Obrobek si před řezáním pečlivě prohlédněte. Pokud je pokřivený nebo prohnutý, připevněte jej vnější stranou oblouku k dorazové liště. Vždy zkontrolujte, zda podél zamýšleného rezu mezi obrobkem, dorazovou lištou a stolem není žádná mezera.

Prohnuté nebo pokřivené obrobky se mohou protočit nebo posunout a při řezání mohou sevřít pilový kotouč. V obrobku by se neměly nacházet žádné hřebíky ani cizí předměty.

Pilu nepoužívejte, dokud nemáte ze stolu sklizené veškeré nářadí, piliny apod. a nezůstává na něm pouze obrobek. Drobné úlomky dřeva nebo jiný materiál, který přijde do kontaktu s otáčejícím se kotoučem, může být odhozen vysokou rychlostí.
Vždy režte pouze jeden obrobek. Navrstvené obrobky nelze řádně prípevnit a mohou sevřít pilový kotouč nebo se při režání pohnout.
▶ Před používáním se ujistěte, že je pila přimontovaná nebo položená na pevné rovné ploše. Pevná rovná plocha snižuje riziko, že bude pila nestabilní.
Práci si předem naplánujte. Pokaždé, když měníte nastavení sklonu a úhlu řezu, se ujistěte, že dorazová lišta dostatečně podpírá obrobek a nepřekáží kotouči ani ochrannému systému. S vypnutým nástrojem a bez obrobku proved'te naprázdno zkušební řez a ujistěte se, že dorazová lišta nepřekáží ani nehrozí její poškození.
Pokud řežete obrobek, který je širší nebo delší než vršek stolu pily, řádně jej podepřete pomocí nástavců ke stolu, koz na řezání dřeva apod. Obrobky, které jsou širší nebo delší než stůl pokosové pily a nejsou podepřeny, se mohou překlopit. Pokud se odřezek nebo obrobek překlopí, mohl by nadzdvihnout spodní ochranný kryt nebo by mohl být odhozen otáčejícím se kotoučem.
▶ Nevyužívejte další osoby namísto nástavců ke stolu nebo jako další oporu. Nedostatečná opora obrobku může způsobit sevření kotouče nebo posunutí obrobku během řezání, a může tak vás nebo vašeho pomocníka stáhnout k otáčejícímu se kotouči.
▶ Odřezek se nesmí vzpříčit ani jinak přitisknout k otácejícímu se kotouči. Je-li odřezek upevněný, například dorazy, může se vzpříčit proti kotouči a být prudce odhozen.
Kulaté materiály jako tyče a roury vždy pečlivě upevněte. Tyče mají tendenci se při řezání otáčet, což způsobí, že se kotouč zakousne a vtáhne vám ruku i s obrobekem pod kotouč.
▶ Pred začátkem řezání obrobku nechte kotouč dosáhnout plné rychlosti otáčení. To pomůže snížit riziko, že bude obrobek odhozen.
Pokud se obrobek nebo kotouč zasekne, pokosovou pilu vypněte. Počkejte, než se všechny pohybující se části zastaví, vytáhněte zástrčku ze zásuvky a/nebo odejměte baterii. Teprve poté odstraňte zaseknutý materiál. Pokud byste s řezáním pokračovali i přes zaseknutý obrobek, mohli byste nad strojem ztratit kontrolu nebo poškodit pokosovou pilu.
Po dokončení řezu uvolněte spínač, podržte hlavici pily dole a počkejte, než se kotouč zastaví. Teprve poté odeberte odřezek. Přibližovat se rukou k dobíhajícímu kotouči je velmi nebezpečné.
Pokud provádíte pouze částečný řez nebo pouštíte spínač dříve, než je hlavice pily ve spodní poloze, držte pevně rukojeť. Brzdění kotouče může způsobit, že bude hlavice pily nečekaně stažena dolů, a tím může dojít ke zranění.

Nepouštějte rukojeť, když se řezací hlava dostane do nejspodnější polohy. Ručně vždy přesuňte řezací hlavu zpět do nejhornější polohy. Pokud se řezací hlava nekontrolovaně pohybuje, může dojít k poranění.
▶ Udržujte pracoviště v čistotě. Smíchání materiálu je mimořádně nebezpečné. Lehký kovový prach může vzplanout nebo vybuchnout.
Nepoužívejte tupé, popraskané, zprohýbané nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně rozvedenými zuby způsobují kvůli úzké spáře řezu zvýšené tření, svírání pilového kotouče a zpětný ráz.
▶ Nepoužívejte pilové koutouče z vysokolegované rychlořezné oceli (oceli HSS). Takové pilové kotouče mohou lehce prasknout.
Používejte vždy jen kotouče se správnou velikostí i tvarem (diamantovým nebo oblým) upínacího otvoru. Pilové kotouče, které neodpovídají upevňovacímu systému pily, se budou otáčet nerovnoměrně a mohou způsobit ztrátu kontroly nad nářadím.
Když elektronářadí běží, nikdy neodstraňujte z místa řezu odřezky, dřevěné třísky atd. Uveďte nejprve rameno nářadí do klidové polohy a elektronářadí vypněte.
▶ Po práci se nedotýkejte pilového kotouče, dokud nevychladne. Pilový kotouč je při práci velmi horký.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Elektrické nářadí se dodává s výstražným štítkem laseru (viz tabulku „Symboly a jejich význam“).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.
Nikdy nesmíte dopustit, aby byly výstražné štítky na elektronářadí nečitelné.

Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to

způsobit oslnění osob, nehody nebo poškození zraku.

▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřit oči a okamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny. Možnosti nastavení popsané v tomto návodu k obsluze můžete používat bez rizika.
Nedovolte dětem, aby používaly elektrické nářadí bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.

Symboly

Následující symboly mohou mít význam při používání vašeho elektronářadí. Zapamatujte si prosím symboly a jejich význam. Správný výklad symbolů vám pomáhá elektronářadí lépe a bezpečněji používat.

Symboly a jejich význam

Laserové záření Nedívejte se do paprsku Spotřební laserový výrobek třída 2 EN 50689:2021

Nedávejte ruce do oblasti řezání, když elektrické nářadí běží. Při kontaktu s pilovým kotoučem hrozí nebezpečí poranění.

Noste ochrannou masku proti prachu.

Noste ochranné brýle.

Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Nebezpečná oblast! Mějte ruce, prsty nebo paže co možná nejdále od této oblasti.

Pro prénášení uchopte elektrické nářadí pouze na takto označených místech (prohlubních pro uchopení) nebo za prepravní držadlo.

Při řezání svislých pokosových úhlů se musí nastavitelné dorazové lišty vytáhnout ven, resp. úplně odstranit.

Symboly a jejich význam

Dodržujte rozměry pilového kotouče (průměr pilového kotouče D, průměr otvoru d). Průměr otvoru d musí bez vůle pasovat na vřeteno nářadí. Pokud je nutné použít redukce, dbejte na to, aby rozměry redukce odpovídaly tlouštce těla kotouče a průměru otvoru pilového kotouče a dále průměru vřetena nářadí. Pokud možno používejte redukce, které jsou součástí dodávky pilového kotouče.

Průměr pilového kotouče D musí souhlasit s údajem na symbolu.

Viz také „Rozměry pro vhodné pilové kotouče“ v kapitole „Technické údaje“.

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektrické nářadí je určené jako stacionární stroj k provádění přímých podélných a příčných řezů do dřeva. Přitom jsou možné horizontální pokosové úhly od -48° do +48° a vertikální pokosové úhly od 47° (na levé straně) do 47° (na pravé straně).

Výkon elektrického nářadí je dimenzovaný na řezání tvrdého a měkkého dřeva a dále dřevotřískových a dřevovláknitých desek.

Při použití příslušných pilových kotoučů je možné řezání hliníkových profilů a plastu.

Tento výrobek je spotřební laserový výrobek v souladu s normou EN 50689.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.

(1) Zajišťovací šroub tažného mechanismu

(2) Tažný mechanismus

(3) Přepravní držadlo

(4) Ochranný kryt

(5) Blokování zapnutí vypínače

(6) Vypínač

(7) Rukojeť

(8) Ochranný kryt laseru

(9) Výstupní otvor laserového paprsku

(13) Montážní otvory

(14) Vkládací deska

(15) Aretační svorka

(16) Zajišťovací knoflík pro libovolné pokosové úhly (horizontální)

(17) Páčka pro přednastavení pokosového úhlu (horizontálního)

(18) Ochrana proti překlopení

(19) Varovný štítek laseru

(20) Zářezy pro standardní pokosové úhly (horizontální)

(21) Stupnice pokosového úhlu (horizontálního)

(22) Upínací šroub prodloužení stolu pily

(23) Prodloužení stolu pily

(24) Opěrka obrobku (flexibilně nasazovací)

(25) Pevná dorazová lišta

(26) Nastavitelná dorazová lišta

(27) Stupnice pro pokosový úhel (vertikální)

(28) Ukazatel pro pokosový úhel (vertikální)

(29) Usměrňovač třísek

(30) Pilový kotouč

(31) Aretace vřetena

(32) Odjišťovací tlačítko akumulátoru

(33) Akumulátor

(34) Přepravní pojistka

(35) Opěrný oblouk

(36) Délkový doraz

(37) Vak na prach

(38) Seřizovací šroub hloubkového dorazu

(39) Hloubkový doraz

(40) Závitová tyč

(41) Šroubová svěrka

(42) Otvory pro šroubovou svěrku

(43) Klič na vnitřní šestihran/plochý šroubovák

(44) Aretační šroub nastavitelné dorazové lišty

(45) Aretační kolečko pro pokosový úhel (vertikální)

(46) Aretační páčka pro pokosový úhel (vertikální)

(47) Uchycení pro opěrku obrobku (na elektrickém nářadí)

(48) Uchycení pro druhou opěrku obrobku (na opěrce obrobku)

(49) Svorník

(50) Odsávací adaptér

(51) Šroub s vnitřním šestihranem pro upevnění pilového kotouče

(52) Upínací příruba

(53) Vnitřní upínací příruba

(54) Upevňovací šrouby pro vkládací desku
(55) Šroub pro ochranný kryt laseru
(56) Upevňovací šroub tělesa laseru
(57) Těleso laseru

(58) Ukazatel pokosového úhlu (horizontálního)
(59) Šroub ukazatele úhlu (horizontálního)
(60) Šroub ukazatele úhlu (vertikálního)
(61) Prohlubně pro uchopení

Technické údaje

Akumulátorová pokosová pila se zákluzem GCM 18V-216 D GCM 18V-216 D
Číslo výrobku	3 601 M51 0..	3 601 M51 OB.
		3 601 M51 08.
Jmenovité napětí V= 18 18
Otáčky naprázdno ^A)	ot/min 5 000 5 000
Typ laseru nm 650 650
	mW < 1 < 1
Třída laseru 2 2
Hmotnost ^B)	kg 16,4–17,4 16,4–17,4
Doporučená teplota prostředí při nabíjení °C 0 až +35 0 až +35
Dovolená teplota prostředí při provozu ^C) a při skladování	°C –20 až +50 –20 až +50
Doporučené akumulátory GBA 18V...		GBA 18V...
		ProCORE18V...
Doporučené nabíječky	GAL 18...	GAL 18...
	GAX 18...	GAX 18...
	GAL 36...	GAL 36...

Rozměry vhodných pilových kotoučů

Průměr pilového kotouče D	mm 216 216
Tlouštka těla kotouče	mm	1,2-1,8	1,2-1,8
Průměr otvoru d	mm 30	25,4

A) Měřeno při 20–25 °C s akumulátorem ProCORE18V 8.0Ah.
B) V závislosti na použitém akumulátoru
C) Omezený výkon při teplotách <0 °C.
Přípustné rozměry obrobku (maximální/minimální): (viz „Přípustné rozměry obrobku“, Stránka 212)
Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.

Informace o hluku

Hodnoty hlučnosti zjištěné podle EN IEC 62841-3-9.

Hladina hluku elektrického nářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 93 dB(A); hladina akustického výkonu 107 dB(A). Nejistota K = 3 dB.

Noste chrániče sluchu!

Hodnota hluku, uvedená v těchto pokynech, byla změřena pomocí normované měřicí metody a lze ji použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení hlukem.

Uvedená hodnota hlučnosti reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hlučnosti lišit. To může zatížení hlukem po celou pracovní dobu zřetelně zvýšit.

Pro presný odhad zatížení hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se

nepoužívá. To může zatížení hlukem po celou pracovní dobu výrazně snížit.

Akumulátor

Bosch prodává akumulátorové elektrické nářadí i bez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor.

Nabíjení akumulátoru

▶ Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

208 | Čeština

Nasazení akumulátoru

Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil.

Vyjmutí akumulátoru

Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko a vytáhněte akumulátor. Nepoužívejte přitom násilí. Akumulátor je opatřený 2 stupní zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho v příslušné poloze pružina.

Ukazatel stavu nabití akumulátoru

Upozornění: Ne každý typ akumulátoru má ukazatel stavu nabití.

Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.

Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo . de to možné také při vyjmutém akumulátoru.

Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Typ akumulátoru GBA 18V...

LED Kapacita

Trvale svítí 3 zelené 60–100 %

Trvale svítí 2 zelené 30-60 %

Trvale svítí 1 zelená 5-30 %

Trvale svítí 5 zelených 80–100 %

Trvale svítí 4 zelené 60–80 %

Trvale svítí 3 zelené 40-60 %

Trvale svítí 2 zelené 20-40 %

Trvale svítí 1 zelená 5–20 %

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.

Dodržujte pokyny pro likvidaci.

Montáž

▶ Pred každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Obsah dodávky

Podívejte se na zobrazení obsahu dodávky na začátku návodu k obsluze.

Před prvním uvedením elektronářadí do provozu zkontrolujte, zda jste obdrželi všechny níže uvedené díly:

– Pokosová pila se zákluzem s namontovaným pilovým kotoučem

- Aretační kolečko (45)

- Nastavitelná dorazová lišta (26)

- Šroubová svěrka (41)

- Klíč na vnitřní šestihran/plochý šroubovák (43)

- Vak na prach (37)

- Opěrky obrobku (24) (2 kusy)

Upozornění: Zkontrolujte elektronářadí pro případná poškození.

Před dalším použitím elektronářadí musíte ochranné přípravky nebo lehce poškozené díly pečlivě prověřit na jejich bezvadnou a určenou funkci. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nesvírají se, či zda nejsou díly poškozené. Veškeré díly musí být správně namontovány a musí splňovat všechny podmínky, aby byl zaručen bezvadný provoz.

Poškozené ochranné přípravky a díly musíte nechat opravit nebo vyměnit v oprávněném servisu.

Montáž jednotlivých dílů

- Vyjměte všechny dodané díly opatrně z jejich obalu.

- Odstraňte veškerý balicí materiál z elektronářadí a z dodaného příslušenství.

- Pro usnadnění práce při montáži dodaných prvků nářadí dbejte na to, aby elektrické nářadí bylo v přepravní poloze.

Montáž opěrek obrobku (viz obrázek A1)

Opěrky obrobku (24) Ize umístit vlevo, vpravo nebo vpředu na elektrické nářadí. Flexibilní násuvný systém umožnuje spoustu variant prodloužení nebo rozšíření (viz obrázek G).

- Opěrku obrobku (24) zasuňte podle potřeby do uchycení (47) na elektrickém nářadí nebo do uchycení (48) druhé opěrky obrobku.

Při prénášení nikdy nedržte elektrické nářadí za opěrky obrobku.

Při přepravě elektrického nářadí používejte pouze přepravní zařízení.

Montáž aretačního kolečka (viz obrázek A2)

Aretační kolečko (45) zajištuje nastavený vertikální pokosový úhel a je nutné pro bezpečný provoz.

• Odšroubujte šestihrannou matici ze svorníku (49).
• Našroubujte aretační kolečko (45) po směru hodinových ručiček na svorník (49) a utáhněte ho.

Montáž nastavitelné dorazové lišty (viz obrázek A3)

Nastavitelná dorazová lišta (26) se musí namontovat před řezáním.

- Nasad'te dorazovou lištu (26) vpravo od pilového kotouče do příslušné drážky a utáhněte aretační šroub (44). Zploštělá část dorazové lišty přitom musí směřovat dovnitř k pilovém kotouči.

Stacionární nebo flexibilní montáž

K zaručení bezpečné manipulace musíte elektrické nářadí před použitím namontovat na rovnou a stabilní pracovní plochu (např. pracovní stůl).

Montáž na pracovní plochu (viz obrázek B1-B2)

• Upevněte elektronářadí pomocí vhodného šroubového spoje na pracovní plochu. K tomu slouží otvory (13). nebo
  – Patky elektronářadí upevněte k pracovní ploše pomocí běžně prodávaných šroubových svěrek.

Montáž na pracovní stůl Bosch

Pracovní stoly GTA od firmy Bosch poskytují pro elektrické nářadí oporu na každém podkladu díky výškově nastavitelným nohám. Podpěry obrobku pracovních stolů slouží k podepření dlouhých obrobků.

Čtěte všechna k pracovnímu stolu přiložená varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění.
▶ Dříve než namontujete elektronářadí, smontujte správně pracovní stůl. Bezvadné smontování je důležité, aby se zabránilo riziku zhroucení.
– Na pracovní stůl montujte elektrické nářadí v přepravní poloze.

Flexibilní ustavení (nedoporučeno!) (viz obrázek B3)

Pokud ve výjimečných případech není možné namontovat elektronářadí na rovnou a stabilní pracovní plochu, můžete ho provizorně nainstalovat s ochranou proti překlopení.

Bez ochrany proti překlopení nestojí elektronářadí bezpečně a zejména při řezání maximálních horizontálních nebo vertikálních pokosových úhlů se může převrhnout.

- Ochranu proti překlopení (18) zašroubujte nebo vyšroubujte natolik, aby elektronářadí stálo rovně na pracovní ploše.

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

• Pokud možno používejte pro daný materiál vhodné odsávání prachu.
• Zajistěte dobré větrání pracoviště.
  – Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.

Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Odsávání prachu/třísek se může prachem, třískami nebo úlomky obrobku zablokovat.

- Vypněte elektronářadí a vyjměte akumulátor.

- Počkejte, dokud se pilový kotouč úplně nezastaví.

– Zjistěte příčinu zablokování a odstraňte ji.

Interní odsávání (viz obrázek C)

– Nastavte přepravní držadlo (3) do svislé polohy.
- Nasad'te vak na prach (37) do odsávacího adaptéru (50) a otočte ho tak, aby hrot vaku na prach zaskočil do vybrání v odsávacím adaptéru.

Vak na prach nesmí nikdy během řezání přijít do styku s pohyblivými díly nářadí.

Vak na prach včas vyprázdněte.

▶ Vak na prach po každém použití zkontrolujte a vyčistěte.

▶ Abyste zabránili nebezpečí požáru, při řezání hliníku vak na prach odstraňte.

Externí odsávání

Pro odsávání můžete k adaptéru odsávání (50) připojit také hadici vysavače (∅ 35 mm).

– Připojte hadici vysavače k odsávacímu adaptéru (50).
Vysavač musí být vhodný pro řezaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.

Výměna pilového kotouče (viz obrázek D1-D4)

▶ Pred každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

210 | Čeština

Při montáži pilového kotouče noste ochranné rukavice. Při kontaktu s pilovým kotoučem existuje nebezpečí poranění.

Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet volnoběžných otáček elektronářadí.

Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným v tomto návodu k obsluze a jsou vyzkoušené podle EN 847-1 a příslušně označené.

Používejte pouze takové pilové kotouče, které jsou doporučené výrobcem tohoto elektrického nářadí a jsou vhodné pro materiál, který chcete řezat. Zabráníte tak přehřívání zubů kotouče při řezání.

Demontáž pilového kotouče

- Uved'te elektrické nářadí do pracovní polohy.

- Otočte kyvný ochranný kryt (10) dozadu a držte ho v této poloze.

- Otáčejte šroubem s vnitřním šestihranem (51) pomocí klíče na vnitřní šestihran (6 mm) (43) a současně stiskněte aretaci vřetena (31), až zaskočí.

- Podržte aretaci vřetena (31) stisknutou a šroub (51) vyšroubujte ve směru hodinových ručiček ven (levý závit!).

- Sejměte upínací přírubu (52).

- Sejměte pilový kotouč (30).

- Kyvný ochranný kryt pomalu uved'te opět dolů.

Montáž pilového kotouče

Při namontování dbejte na to, aby směr břitů zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu!

Je-li to nutné, očistěte před namontováním všechny montované díly.

- Otočte kyvný ochranný kryt (10) dozadu a držte ho v této poloze.

– Nasad'te nový pilový kotouč na vnitřní upínací přírubu (53).

- Nasad'te upínací přírubu (52) a šroub s vnitřním šestihranem (51). Stiskněte aretaci vřetena (31), až zaskočí, a utáhněte šroub s vnitřním šestihranem proti směru hodinových ručiček.

- Kyvný ochranný kryt pomalu uved'te opět dolů.

Provoz

▶ Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Přepravní pojistka (viz obrázek E)

Přepravní pojistka (34) vám umožňuje snadnější manipulaci s elektrickým nářadím při přepravě na různá místa použití.

Odjištění elektronářadí (pracovní poloha)

• Stlačte rameno nářadí za rukojeť (7) o něco dolů, aby se odlehčilo přepravní zajištění (34).
  – Vytáhněte přepravní zajištění (34) zcela ven.
  – Nástrojové rameno uved'te pomalu nahoru.

Zajištění elektronářadí (přepravní poloha)

– Povolte zajišťovací šroub (1), pokud upíná tažný mechanismus (2). Přetáhněte rameno nářadí úplně dopředu a pro zaaretování tažného mechanismu zajišťovací šroub znovu utáhněte.
- Sejměte hloubkový doraz (39) směrem nahoru.
- Za účelem aretace stolu pily (12) zajišťovací knoflík (16) utáhněte.
- Stáhněte rameno nářadí za rukojeť (7) natolik dolů, aby bylo možné zatlačit přepravní pojistku (34) úplně dovnitř.

Rameno nářadí je nyní spolehlivě zaaretované pro přepravu.

Připrava práce

Pro zaručení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí a případně je seřídit.

K tomu potřebujete zkušenosti a příslušný speciální nástroj.

Servisní středisko Bosch provádí tyto práce rychle a spolehlivě.

Prodloužení/rozšíření stolu pily (viz obrázky F-G)

Dlouhé a těžké obrobky musejí být na volném konci podloženy nebo podepřeny.

Stůl pily lze pomocí prodloužení stolu pily (23) prodloužit vlevo nebo vpravo.

• Povolte upínací šroub (22).
  – Vytáhněte prodloužení stolu pily (23) ven až na požadovanou délku.
  – K zafixování prodloužení stolu pily znovu utáhněte upínací šroub (22).

Flexibilní násuvný systém opěrek obrobku (24) umožňuje spoustu variant prodloužení nebo rozšíření.

• Opěrku obrobku (24) zasuňte podle potřeby do uchycení (47) na elektrickém nářadí nebo do uchycení (48) druhé opěrky obrobku.
  Při přenášení nikdy nedržte elektrické nářadí za opěrky obrobku.

Při přepravě elektrického nářadí používejte pouze přepravní zařízení.

Přesunutí dorazové lišty (viz obrázek H)

Při řezání horizontálních a/nebo vertikálních pokosových úhlů musíte podle směru řezu vytáhnout ven nebo zcela odstranit levou či pravou nastavitelnou dorazovou lištu (26).

Vertikální pokosový úhel	Horizontální pokosový úhel
0°–22,5°(vlevo/vpravo)	>0°	-Povolte levý/pravý aretační šroub (44).- Vytáhněte úplně ven levou/pravou nastavitelnou dorazovou lištu (26).
22,5°–47°(vlevo/vpravo)	≤ 48°(vlevo/vpravo)	-Povolte levý/pravý aretační šroub (44).- Vytáhněte úplně ven levou/pravou nastavitelnou dorazovou lištu (26).- Nastavitelnou dorazovou lištu odejměte směrem nahoru.

Upevnění obrobku (viz obrázek I)

Aby byla zaručená optimální bezpečnost, musíte obrobek vždy pevně upnout.

Neřezejte obrobky, které jsou pro pevné upnutí příliš malé.

– Přitlačte obrobek pevně k dorazovým lištám (26) a (25).
- Nasad'te dodanou šroubovou svěrku (41) do jednoho z určených otvorů (42).
- Přizpůsobte délku závitové tyče (40) šroubové svěrky výšce obrobku.
- Závitovou tyč (40) utáhněte, čímž upevníte obrobek.

Nastavení horizontálních pokosových úhlů

Nastavení standardních horizontálních pokosových úhlů (viz obrázek J)

Pro rychlé a přesné nastavení často používaných pokosových úhlů jsou na stole pily připravené zářezy (20):

vlevo vpravo

0°

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45°

- Povolte zajišťovací knoflík (16), pokud je utažený.

- Vytáhněte páčku (17) a otočte stůl pily (12) až k požadovanému zářezu vlevo nebo vpravo.

- Páčku opět uvolněte. Páčka musí znatelně zaskočit do zářezu.

- Zajišťovací knoflík (16) opět utáhněte.

Nastavení libovolných horizontálních pokosových úhlů (viz obrázek K)

Horizontální pokosový úhel lze nastavit v rozsahu od 48° (na levé straně) do 48° (na pravé straně).

• Povolte zajišťovací knoflík (16), pokud je utažený.
• Vytáhněte páčku (17) a současně stiskněte aretační svorku (15), až zaskočí do příslušné drážky. Takto lze stole m pily volně pohybovat.
• Otáčejte stůl pily (12) za zajišťovací knoflík doleva nebo doprava, až ukazatel úhlu (58) ukazuje požadovaný horizontální pokosový úhel.
• Zajišťovací knoflík (16) opět utáhněte.
  – Pro opětovné uvolnění páčky (17) (pro nastavení standardních horizontálních pokosových úhlů) vytáhněte páčku nahoru.

Aretační svěrka (15) skočí zpátky do své původní polohy a páčka (17) opět může zaskočit do zářezů (20).

Nastavení vertikálních pokosových úhlů

Vertikální pokosový úhel lze nastavit v rozsahu od 47° (na levé straně) do 47° (na pravé straně).

Pro rychlé a přesné nastavení často používaných vertikálních pokosových úhlů jsou určené pevné polohy pro úhly 0°, 22,5° a 45°.

- Zkontrolujte, zda je namontované aretační kolečko (45) (viz „Montáž aretačního kolečka (viz obrázek A2)“, Stránka 209).

Nastavení standardních vertikálních pokosových úhlů (viz obrázek L)

– Vytáhněte úplně ven nastavitelné dorazové lišty (26), resp. je zcela odstraňte.
- Povolte aretační kolečko (45).
- Zatáhněte aretační páčku (46) směrem ven a nechte ji zaskočit v uvolněné poloze. Tím můžete využívat celý rozsah pokosového úhlu (vlevo a vpravo).
– Natočte rameno nářadí za rukojeť (7) doleva nebo doprava tak, aby ukazatel úhlu (28) ukazoval požadovaný standardní vertikální pokosový úhel.
- Otočte aretační páčku (46). Aretační páčka musí citelně zaskočit v poloze požadovaného standardního vertikálního pokosového úhlu.
- Znovu utáhněte aretační kolečko (45).

Nastavení libovolných vertikálních pokosových úhlů

– Vytáhněte úplně ven nastavitelné dorazové lišty (26), resp. je zcela odstraňte.
– Povolte aretační kolečko (45).
– Zatáhněte aretační páčku (46) směrem ven a nechte ji zaskočit v uvolněné poloze. Tím můžete využívat celý rozsah pokosového úhlu (vlevo a vpravo).
– Natočte rameno nářadí za rukojeť (7) doleva nebo doprava tak, aby ukazatel úhlu (28) ukazoval požadovaný vertikální pokosový úhel.
– Znovu utáhněte aretační kolečko (45).

Uvedení do provozu

Zajišťovací knoflík (16) a aretační kolečko (45) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč v obrobku vzpríčit.

212 | Čeština

Zapnutí (viz obrázek M)

- Pro zapnutí elektrického nářadí nejprve přesuňte blokování zapnutí (5) doprostřed a poté stiskněte vypínač (6) a držte ho stisknutý.

Upozornění: Z bezpečnostních důvodů nelze spínač (6) zaaretovat, nýbrž musí zůstat během provozu neustále stlačený.

Vypnutí

- Pro vypnutí uvolněte spínač (6).

Řezání

Všeobecná upozornění k pile

Zajišťovací knoflík (16) a aretační kolečko (45) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč v obrobku vzpříčit.
Při všech řezech musíte nejprve zajistit, aby se pilový kotouč v žádné chvíli nemohl dotýkat dorazové lišty, šroubové svěrky nebo ostatních dílů stroje. Odstraňte případné namontované pomocné dorazy nebo je příslušně přizpůsobte.

Chraňte pilový kotouč před nárazem a úderem. Nevystavujte pilový kotouč žádnému bočnímu tlaku.

Řezejte pouze materiály, pro které je pila určená.

Neopracovávejte žádné pokřivené obrobky. Obrobek musí vždy mít rovné hrany pro přiložení na dorazovou lištu. Dlouhé a těžké obrobky musejí být na volném konci podloženy nebo podepřeny.

Zajistěte, aby kyvný ochranný kryt náležitě fungoval a mohl se volně pohybovat. Při vedení ramena nářadí dolů se kyvný ochranný kryt musí otevřít. Při vedení ramena nářadí nahoru se kyvný ochranný kryt nad pilovým kotoučem musí opět zavřít a v nejhornější poloze ramena nářadí se zaaretovat.

Postavení obsluhy (viz obrázek N)

Nestůjte přímo před elektronářadím, nýbrž vždy stranou od pilového kotouče. Tím je vaše tělo chráněno před možným zpětným rázem.
- Mějte ruce, prsty a paže daleko od rotujícího pilového kotouče.
– Nepřekřižujte své ruce před ramenem nářadí.

Řezání se zákluzem

– Pro řezy pomocí zákluzového vedení (2) (široké obrobky) povolte upevňovací šroub (1), pokud je utažený.
– V případě potřeby nastavte požadovaný horizontální nebo vertikální úhel sklonu.
- Přitlačte obrobek pevně k dorazovým lištám (25) a (26).
- Obrobek úměrně rozměrům pevně upněte.
– Vytáhněte rameno nářadí tak daleko od dorazové lišty (25), aby byl pilový kotouč před obrobkem.
- Zapněte elektronářadí.
- Rameno nářadí ved'te pomalu dolů za rukojeť (7).
– Nyní tlačte rameno nářadí směrem k dorazovým lištám (25) a (26) a s rovnoměrným posuvem prořízněte obrobek.

– Elektronářadí vypněte a počkejte, až se pilový kotouč zcela zastaví.
- Ved'te rameno nářadí pomalu nahoru.

Řezání bez zákluzu (kapování) (viz obrázek O)

– Pro řezy bez zákluzu (malé obrobky) povolte upevňovací šroub (1), pokud je utažený. Posuňte rameno nářadí až nadoraz směrem k dorazové liště (25) a znovu utáhněte upevňovací šroub (1).
– V případě potřeby nastavte požadovaný horizontální nebo vertikální úhel sklonu.
- Přitlačte obrobek pevně k dorazovým lištám (25) a (26).
- Obrobek úměrně rozměrům pevně upněte.
- Zapněte elektronářadí.
- Rameno nářadí ved'te pomalu dolů za rukojeť (7).
- Obrobek s rovnoměrným posuvem prořízněte.
– Elektronářadí vypněte a počkejte, až se pilový kotouč zcela zastaví.
- Ved'te rameno nářadí pomalu nahoru.

Pracovní pokyny

Vyznačení čáry řezu (viz obrázek P)

Dva laserové paprsky vám ukazují linii řezu pilového kotouče. Díky tomu můžete obrobek pro řezání nastavit přesně do správné polohy bez otevření kyvného ochranného krytu.

• Zapněte laserové paprsky krátkým stisknutím vypínače (6), aniž byste stiskli blokování zapnutí vypínače (5).
• Vyrovnejte rysku na obrobku mezi oběma laserovými paprsky.

Upozornění: Před řezáním zkontrolujte, zda je čára řezu dosud správně zobrazená (viz „Seřízení laseru“, Stránka 213). Paprsky laseru se mohou např. díky vibracím při intenzivním používání přemístit.

Přípustné rozměry obrobku

Maximální obrobky:

Horizontální pokosový úhel	Vertikální pokosový úhel	Výška × šířka [mm]
0° 0° 70 × 305
45° (vlevo/vpravo) 0° 70 × 215
45° (vlevo) 45° (vlevo) 42 × 215
45° (vpravo) 45° (vpravo) 20 × 215
0° 45° (vlevo) 42 × 305
0° 45° (vpravo) 20 × 305

Minimální obrobky (= všechny obrobky, které lze pomocí dodané šroubové svěrky (41) upnout vlevo nebo vpravo od pilového kotouče): 100 × 40 mm (délka × šířka)

Maximální hloubka řezu (0°/0°): 70 mm

Nastavení hloubkového dorazu (řezání drážek) (viz obrázek Q)

Hloubkový doraz se musí přestavit, pokud chcete řezat drážku.

• Natočte hloubkový doraz (39) směrem dopředu.
  – Rameno nářadí za rukojeť (7) přemístěte do požadované polohy.
• Otočte seřizovací šroub (38) tak, aby se konec šroubu dotýkal hloubkového dorazu (39).
• Ved'te rameno nářadí pomalu nahoru.

Řezání stejně dlouhých obrobků (viz obrázek R)

Pro jednoduché řezání stejně dlouhých obrobků můžete použít levý nebo pravý délkový doraz (36).

• Otočte délkový doraz (36) nahoru.
  – Nastavte prodloužení řezacího stolu (23) na požadovanou délku obrobku.

Zvláštní obrobky

Při řezání obloukovitých nebo kruhových obrobků je musíte zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí vzniknout žádná mezera mezi obrobkem, dorazovou lištou a stolem pily.

Je-li to nutné, musíte zhotovit speciální uchycení.

Výměna vkládacích desek (viz obrázek S)

Vkládací desky (14) se mohou po dlouhém používání elektronářadí opotřebovat.

Vadné vkládací desky vyměňte.

• Uved'te elektrické nářadí do pracovní polohy.
  – Vyšroubujte šrouby (54) běžně prodávaným křížovým šroubovákem a odstraňte starou vkládací desku (14).
  – Vložte novou vkládací desku a opět utáhněte šrouby (54).

Seřízení laseru

Upozornění: Pro testování funkce laseru musí být elektronářadí připojené k napájení.

Během seřizování laseru (např. při pohybu ramene nářadí) nikdy nemanipulujte s vypínačem. Neúmyslné spuštění elektrického nářadí může způsobit poranění.
- Uvedte elektronářadí do pracovní polohy.
- Otočte stůl pily (12) až k zářezu (20) pro 0°. Páčka (17) musí znatelně zaskočit do zářezu.

Pro zaručení přesných řezů musíte po intenzivním používání zkontrolovat laserové paprsky a v případě potřeby je znovu nastavit.

K tomu potřebujete zkušenosti a příslušný speciální nástroj. Servisní středisko Bosch provádí tyto práce rychle a spolehlivě.

Kontrola (viz obrázek T1)

– Nakreslete na obrobek prímou čáru řezu.
- Rameno nářadí ved'te pomalu dolů za rukojeť (7).
- Obrobek vyrovnejte tak, aby zuby pilového kotouče byly v jedné linii s čárou řezu.
- Obrobek pevně podržte v této poloze a ved'te rameno nářadí opět pomalu nahoru.
- Obrobek upněte.
- Zapněte laserové paprsky pomocí vypínače (6), aniž byste stiskli blokování zapnutí vypínače (5).

Laserové paprsky musejí být po celé délce vlevo i vpravo ve stejné vzdálenosti od vyznačené čáry řezu na obrobku, i když se rameno nářadí vede dolů.

Odstranění ochranného krytu laseru (viz obrázek T2)

– Povolte dva šrouby (55) ochranného krytu laseru (8) klíčem na vnitřní šestihran/plochým šroubovákem (43) a odstraňte ochranný kryt laseru.

Seřízení boční odchylky při pohybu ramena nářadí (viz obrázky T3–T4)

• Povolte upevňovací šroub (56) (cca o 1–2 otáčky). Šroub nevyšroubujte úplně.
• Přesuňte těleso laseru (57) doprava nebo doleva tak, aby se laserové paprsky při pohybu ramena nářadí dolů neodchylovaly do strany.
• Podržte těleso laseru (57) v této poloze a upevňovací šroub (56) opět utáhněte.
• Znovu upevněte ochranný kryt laseru (8).

Kontrola a seřízení základních nastavení

Pro zaručení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí a případně je seřídit.

K tomu potřebujete zkušenosti a příslušný speciální nástroj. Servisní středisko Bosch provádí tyto práce rychle a spolehlivě.

Vyrovnání ukazatele úhlu (horizontálního) (viz obrázek U)

• Uved'te elektronářadí do pracovní polohy.
• Otočte stůl pily (12) až k zářezu (20) pro 0°. Páčka (17) musí znatelně zaskočit do zářezu.

Kontrola

Ukazatel úhlu (58) musí být v jedné přímce se značkou 0° na stupnici (21).

Nastavení

• Křížovým šroubovákem povolte šroub (59) a vyrovnejte ukazatel úhlu podél značky 0°.
• Šroub opět utáhněte.

Vyrovnání ukazatele úhlu (vertikálního) (viz obrázek V)

• Uved'te elektrické nářadí do pracovní polohy.
• Povolte aretační kolečko (45).
• Zatáhněte aretační páčku (46) směrem ven a pomocí ramena nářadí nastavte vertikální pokosový úhel 0°.
  – Uvolněte aretační páčku (46). Aretační páčka musí citelně zaskočit v příslušné poloze
  – Znovu utáhněte aretační kolečko (45).

Kontrola

Ukazatel úhlu (28) musí být v jedné přímce se značkou 0° na stupnici (27).

Nastavení

• Křížovým šroubovákem povolte šroub (60) a vyrovnejte ukazatel úhlu podél značky 0°.
• Šroub opět utáhněte.

214 | Čeština

Přeprava elektrického nářadí (viz obrázek W)

▶ Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Před přepravou elektrického nářadí musíte provést následující kroky:

• Povolte zajišťovací šroub (1), jestliže je utažený. Přesuňte rameno nářadí úplně dopředu a zajišťovací šroub opět pevně utáhněte.
  – Zajistěte, aby byl hloubkový doraz (39) otočený úplně dozadu a seřizovací šroub (38) se při pohybu ramena nářadí ničeho nedotýkal.
• Uved'te elektrické nářadí do přepravní polohy.
• Odstraňte všechny díly příslušenství, které nelze pevně namontovat na elektrické nářadí. Nepoužívané pilové kotouče ukládejte pro přepravu pokud možno do uzavřeného zásobníku.
  – Nastavte přepravní držadlo (3) do svislé polohy.
• Elektrické nářadí přenášejte za přepravní držadlo (3) nebo uchopte za prohlubně pro uchopení (61) na bocích stolu pily.
  Při přepravě elektrického nářadí používejte pouze přepravní zařízení a nikdy nepoužívejte ochranná zařízení nebo opěrky obrobku.

Údržba a servis

Údržba a čištění

- Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. - Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobre a bezpečně.

Kyvný ochranný kryt se musí vždy volně pohybovat a samostatně uzavírat. Udržujte proto oblast okolo kyvného ochranného krytu neustále čistou.

Po každém pracovním procesu odstraňte prach a třísky vyfoukáním tlakovým vzduchem nebo pomocí štětce. Pravidelně čistěte vodicí váleček (11).

Opatření k redukci hluku

Opatření prostřednictvím výrobce:

• Pozvolný rozběh
• Expedice s pilovým kotoučem speciálně vyvinutým k redukci hluku
  Opatření prostřednictvím uživatele:
  – Nízkovibrační instalace na stabilní pracovní plochu
• Používání kotoučů s funkcemi redukce hluku
• Pravidelné čištění pilového kotouče a elektronářadí

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové

výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Doporučené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasilání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Již nepoužitelná elektrická nářadí a vadné nebo vybité akumulátory/baterie se musí likvidovat ve tříděném odpadu. Použijte určená sběrná místa.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 214).

Slovenčina

Všeobecné bezpečnostné výstrahy – elektrické náradie

VÝSTRAHA

Bezpečnost na pracovisku

Bezpečnost na pracovisku

Starostlivé používanie elektrického náradia

Bezpečnostné výstrahy – pokosové píly

Symboly a ich význam

Laserové žiarenie

Symboly a ich význam

triedy 2 EN 50689:2021

Používajte masku na ochranu proti prachu.

Použivajte ochranné okuliare.

Pri rezaní vertikálnych uhlov zošikmenia je nutné nastavitelné dorazové lišty vytiahnut von, resp. úplne odstránit.

Výkon tohto elektrického náradia je dimenzovaný na rezanie tvrdého a mäkkého dreva, ako aj drevotrieskových a drevovláknitých dosák.

Hodnoty emisií hluku zistené podl'a EN IEC 62841-3-9.

Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: úroveň akustického tlaku 93 dB(A); úroveň akustického výkonu 107 dB(A). Neistota K = 3 dB.

Noste prostriedky na ochranu sluchu!

Stlačte tlačidlo pre indikáciu stavu nabitia alebo, aby sa zobrazil stav nabitia. Je to možné aj vtedy, ked je akumulátor vybratý.

▶ Elektrické náradie nikdy nenoste za podpery obrobku. Pri preprave elektrického náradia používajte iba zariadenia na prepravu.

222 | Slovenčina

- Odskrutkujte šesthrannú maticu zo závitového čapu (49).

– Naskrutkujte upínacie koliesko (45) v smere pohybu hodinových ručičiek na závitový čap (49) a utiahnite.

Nastavitel'ná dorazová lišta (26) musí byť namontovaná pred pílením.

– Vložte a otočte vrecko na prach (37) do odsávacieho adaptéra (50) tak, aby kolík vrecka na prach zapadol do výrezu na odsávacom adaptéri.

Vrecko na prach zavčasu vyprázdňujte.

▶ Po každom použití náradia skontrolujte a vyčistite vrecko na prach.

Demontáž pílového listu

Montáž pílového listu

▶ Pri montáži dajte pozor na to, aby sa smer rezu zubov (smer šípky na pílovom liste) zhodoval so smerom šípky na ochrannom kryte!

▶ Elektrické náradie nikdy nenoste za podpery obrobku. Pri preprave elektrického náradia používajte iba zariadenia na prepravu.

▶ Aretačný gombík (16) a upínacie koliesko (45) pred pílením vždy pevne utiahnite. Pílový kotůč by sa inak mohol v obrobku spriečit.

Všeobecné pokyny k rezaniu

Ked' potrebujete rezať drážku, musíte nanovo nastavit híbkový doraz.

Po každej práci odstráňte prach a triesky vyfúkaním tlakovým vzduchom alebo odstránením pomocou štetca.

Pravidelne čistite klzný valček (11).

Opatrenia na zníženie hlučnosti

• Pozvolný rozbeh
  – Dodanie špeciálneho pílového listu vyvinutého na zníženie hlučnosti

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Varnost na delovnem mestu
