Produkta veids	Bezvadu radiālā leņķzāģēšanas mašīna
Zīmols	Bosch
Modelis	GCM 18V216 D Professional
Nominālais spriegums	18 V
Tukšgaitas ātrums	5 000 apgr./min
Asmens diametrs	216 mm
Asmens centrālais urbums	30 mm (25,4 mm atkarībā no versijas)
Svars	16,4 – 17,4 kg (atkarībā no akumulatora)
Maksimālie gabala izmēri (0°/0°)	70 x 305 mm
Maksimālais griešanas dziļums	70 mm
Leņķa diapazons	-48° līdz +48°
Slīpuma leņķa diapazons	-47° līdz +47°
Lāzers	2. klase, 650 nm, <1 mW
Skaņas spiediena līmenis	93 dB(A)
Skaņas jaudas līmenis	107 dB(A)
Akumulatora tips	Litija jonu 18 V (GBA 18V… vai ProCORE18V…)
Galvenās funkcijas	Pakāpeniska iedarbināšana, asmens bremze, svārstveida aizsargpārsegs, lāzera vadība, radiālā sistēma, skava
Apkope un tīrīšana	Tīrīt ventilācijas spraugas, slīdošo rullīti un aizsargpārsegu; izmantot saspiestu gaisu
Drošība	Ieslēgšanas bloķēšana, transportēšanas drošība, aizsargpārsegs, vārpstas bloķēšana
Rezerves daļas un remontējamība	Zāģa asmeņi, šķeldu novadītājs, putekļu maiss, skava; Bosch serviss
Vispārīgā informācija	Koka, alumīnija, plastmasas; iespējama ārējā sūkšana

Bieži uzdotie jautājumi - GCM 18V216 D Professional BOSCH

Kā ieslēgt zāģi?

Bīdiet ieslēgšanas bloķētāju (5) uz vidu, pēc tam nospiediet Ieslēgšanas/Izslēgšanas slēdzi (6) un turiet to nospiestu visā griešanas laikā.

Kā izmantot lāzera vadību?

Viegli nospiediet Ieslēgšanas/Izslēgšanas slēdzi (6), nespiežot ieslēgšanas bloķētāju (5). Abi lāzera stari materializē griešanas līniju. Novietojiet gabalu starp līnijām.

Kā nomainīt zāģa asmeni?

Izņemiet akumulatoru. Nolieciet svārstveida aizsargpārsegu atpakaļ. Izmantojiet sešstūra atslēgu, lai atskrūvētu skrūvi (kreisās puses vītne), vienlaikus turot nospiestu vārpstas bloķētāju. Noņemiet flanšu, pēc tam asmeni. Uzstādiet jauno asmeni, ievērojot griešanās virzienu.

Kā iestatīt leņķi?

Atskrūvējiet bloķēšanas pogu (16). Pavelciet sviru (17) un pagrieziet galdu līdz vajadzīgajam iecirtumam (standarta leņķi) vai izmantojiet bloķēšanas kāju brīvā leņķa iestatīšanai. Pievelciet pogu.

Kā iestatīt slīpuma leņķi slīpai griešanai?

Pavelciet regulējamos atdures uz āru. Atskrūvējiet fiksācijas riteni (45). Pavelciet bloķēšanas sviru (46) brīvgaitas pozīcijā. Nolieciet roku vēlamajā leņķī, pēc tam pievelciet riteni.

Kā droši transportēt zāģi?

Izņemiet akumulatoru. Novietojiet zāģi transportēšanas pozīcijā: nospiediet instrumenta roku pilnībā uz priekšu, pievelciet fiksācijas skrūvi, nolaidiet roku un iespiediet transportēšanas drošības ierīci (34). Nēsājiet aiz transportēšanas roktura (3) vai padziļinātajiem rokturiem.

Kādus akumulatorus izmantot?

Izmantojiet Bosch litija jonu 18 V akumulatorus, tipa GBA 18V… vai ProCORE18V…. Ieteicamie lādētāji ir GAL 18…, GAX 18… un GAL 36….

Kā samazināt troksni?

Izmantojiet komplektācijā iekļauto zāģa asmeni, kas paredzēts trokšņa samazināšanai. Uzstādiet instrumentu uz stabilas virsmas, lai samazinātu vibrācijas. Regulāri tīriet asmeni un instrumentu.

Kā pievienot putekļsūcēju?

Izņemiet putekļu maisu, ja tāds ir. Pievienojiet putekļsūcēja šļūteni ar diametru 35 mm sūkšanas adapterim (50). Izmantojiet materiālam atbilstošu putekļsūcēju.

Ko darīt, ja zāģis neieslēdzas?

Pārbaudiet, vai akumulators ir pareizi ievietots un uzlādēts. Pārliecinieties, vai ieslēgšanas bloķētājs (5) ir bīdīts līdz centram. Ja problēma joprojām pastāv, sazinieties ar Bosch apkalpošanas dienestu.

LIETOŠANAS INSTRUKCIJA GCM 18V216 D Professional BOSCH

Latviešu .... Lappuse 382

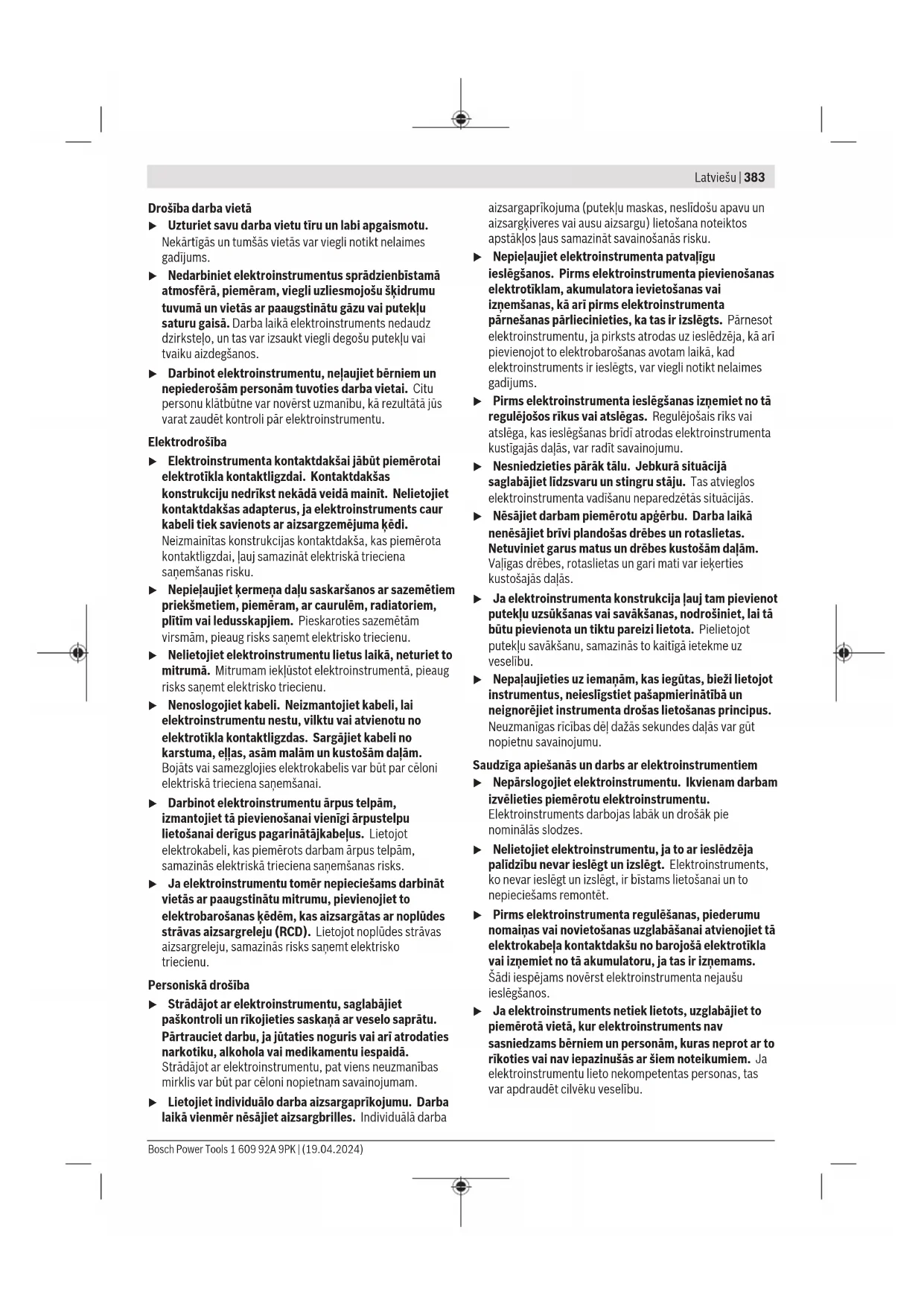

Vispārējie drošības noteikumi darbam ar elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums

"elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu škīdrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena sanemšanas risku.
▶ Nepieļaujiet kermana dalu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas kēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecīenu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
▶ Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba

aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstāklos laus samazināt savainošanās risku.

▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rikus vai atslėgas. Regulējošais rīks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsukšanas vai savakšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savakšanu, samazinās to kaitigā ietekme uz veselibu.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontėt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinusās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigas daļas nav nobidijušas un ir droši iestiprinātas, vai kāda no daļam nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabveligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋnemot vērā ari konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
▶ Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.

Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.

▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificëts personäls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi panelzāgiem

Panelzāgi ir paredzēti koka un kokam lidzīgu materiālu zāgēšanai, tie nav izmantojami kopā ar abrazīvajiem griešanas diskiem dzelzi saturošu priekšmetu, piemēram, stieņu, kniežu u.c. griešanai. Abrazīvie putekļi vat izraisīt instrumenta kustīgo daļu, piemēram, apakšējā aizsarga iestrēgšanu. Dzirksteles, kas veidojas abrazīvās griešanas laikā, dedzina apakšējo aizsargu, plastmasas ieliktni un citas plastmasas daļas.
Ja iespējams, lietojiet spīles apstrādājamā priekšmeta nostiprināšanai. Ja apstrādājamais priekšmets tiek turēts ar roku, tai visu laiku jāatrodas vismaz 100 mm attālumā no asmens jebkurā tā pusē. Nelietojiet zāgi tādu priekšmetu zāgēšanai, kas ir pārāk mazi, lai tos varētu droši iestiprināt spīlēs vai noturēt ar roku. Ja Jūsu roka atrodas pārāk tuvu zāga asmenim, pieaug savainojuma risks, rokai saskaroties ar asmeni.
Apstrādājamais priekšmets jānovieto stacionāri un jāiestiprina spīlēs vai jātur, piespiežot pie vadotnes un zāgēšanas galda. Nebīdiet apstrādājamo priekšmetu zāga asmens virzienā un veiciet zāgēšanu, jebkādā veidā vadot apstrādājamo priekšmetu "ar brīvu roku". Nenostiprināti vai kustīgi apstrādājamie priekšmeti var tikt ar lielu ātrumu mesti prom, radot savainojumus.
Zāgēšanas laikā bīdiet zāga asmeni cauri apstrādājamajam priekšmetam. Nevelciet zāga asmeni cauri apstrādājamajam priekšmetam. Lai veidotu zāgējumu, vispirms paceliet augšup asmens galvu un velkot pārbīdiet to virs apstrādājamā priekšmeta bez zāgēšanas, tad ieslēdziet motoru, nolaidiet asmens galvu lejup un veidojiet zāgējumu, bīdot zāga asmeni cauri apstrādājamajam priekšmetam. Ja zāgēšana notiek, velkot zāga asmeni cauri apstrādājamajam priekšmetam, tas izraisa zāga asmens kāpšanu ārā no zāgējuma un asmens galvas pārvietošanos lietotāja virzienā.

Nekad neturiet roku uz paredzētās zāgējuma trases ne zāga asmens priekšā, ne ari aiz tā. Apstrādājamā priekšmeta "krustiska" turēšana, t.i., turēšana zāga asmens labajā pusē ar kreiso roku un otrādi ir ľoti bīstama.
Ja asmens griešanās laikā vēlaties nonemt no zāgēšanas galda koka atlūzas vai veikt kādu citu darbību, nesniedzieties aiz vadotnes ar jebkuru roku, ja tā atrodas tuvāk par 100 mm no asmens jebkurā tā pusė. Rotējošā asmens tuvums rokai var nebūt acimredzams, un šādā situācijā Jūs varat gūt nopietnu savainojumu.
Pirms zāgēšanas pārbaudiet apstrādājamo priekšmetu. Ja apstrādājamais priekšmets ir saliekts vai savērpts, iespilējiet to vietā, kas atrodas ārpus izliekuma, vēršot izliekumu vadotnes virzienā. Vienmēr pārliecinieties, ka zāgējuma trases apvidū neveidojas sprauga starp apstrādājamo priekšmetu, zāgēšanas galdu un vadotni. Saliekti vai savērpti apstrādājamie priekšmeti zāgēšanas laikā var pagriezties vai pārvietoties, izraisot rotējošā zāga asmens iestrēgšanu. Apstrādājamais priekšmets nedrīkst saturēt naglas vai citus svešķermeņus.
▶ Nelietojiet zāgi, pirms tā zāgēšanas galds nav atbrīvots no darbarīkiem, koka atlūzām u.c. priekšmetiem, izņemot apstrādājamo priekšmetu. Nelieli gruži, nenostiprinātas koka skaidas un atlūzas, kā arī citi objekti, kas saskaras ar rotējošo asmeni, var tikt ar lielu ātrumu mesti prom.
Vienlaicīgi zāgējiet tikai vienu priekšmetu. Vairāki kopā salikti apstrādājamie priekšmeti nevar tikt apmierinośā veidā iespīlēti vai citādi iestiprināti un var iestrēgt asmenī vai zāgēšanas laikā pārvietoties.
Nodrošiniet, lai panelzāgis pirms lietošanas tiktu nostiprināts vai novietots uz stingras, limeniskas virsmas. Ja panelzāgis atrodas uz stingras, limeniskas virsmas, tas samazina instrumenta nestabilitātes risku darba laikā.
Plānojiet savu darbu. Ik reizi, izmainot horizontālā vai vertikālā zāgēšanas lenķa iestatījumus, nodrošiniet, lai pārbīdāmā vadotne būtu pareizi nostiprināta un droši atbalstītu apstrādājamo priekšmetu, nesaskaroties ar zāga asmeni vai aizsargu sistēmu. Neieslēdzot instrumentu un nenovietojot apstrādājamo priekšmetu uz zāgēšanas galda, pārvietojiet zāga asmeni tā, lai tiktu pilnībā modelēts zāgēšanas process, šādi nodrošinoties pret zāga asmens saskaršanos ar instrumenta dalām, tai skaitā ar vadotni zāgēšanas laikā.
Lietojot zāgēšanas galda pagarinātājus un balstus, pienācīgā veidā atbalstiet apstrādājamos priekšmetus, kas ir platāki vai garāki par zāgēšanas galda virsmu. Ja apstrādājamie priekšmeti, kas ir platāki vai garāki par zāgēšanas galdu, netiek droši atbalstīti, tie zāgēšanas laikā var saškiebties. Ja apstrādājamais priekšmets vai tā atzāgētais posms saškiebjas, tas var pacelt augšup apakšējo aizsargu vai arī tikt mests prom, saskaroties ar rotējošo zāga asmeni.

▶ Neizmantojiet citas personas palīdzību zāgēšanas galda pagarinātāja turēšanai vai kā papildu balstu. Nestabils balsts var izraisīt zāga asmens zobu iestrēgšanu apstrādājamajā priekšmetā, zāgēšanas laikā izraisot tā pārvietošanos, kā rezultātā instrumenta lietotājs un viņa palīgs var tikt vilkti rotējošā zāga asmens virzienā.
Apstrādājamā priekšmeta atzāgētais posms nekādā veidā nedrikst iestrēgt rotējošajā zāga asmenī vai tikt tam piespiests. Ja atzāgētais posms kaut kādā veidā tiek ierobežots, piemēram, pielietojot garuma atdures, tas var slipi piespiesties zāga asmenim un ar lielu ātrumu tikt mests prom.
Vienmēr lietojiet spiles vai citu stiprinājuma ierīci, kas spēj droši noturēt vietā apalus priekšmetus, piemēram, apalus stienus vai caurules. Apaļie stieni zāgēšanas laikā tiecas aizlidot prom, kā rezultātā zāga asmens zobi iekožas priekšmetā un velk stieni kopā ar lietotāja roku zāga asmens virzienā.
Pirms zāga asmens kontaktēšanas ar apstrādājamo priekšmetu nogaidiet, līdz tiek sasniegts pilns asmens griešanās ātrums. Tas lauj samazināt apstrādājamā priekšmeta aizmešanas risku.
Ja apstrādājamais priekšmets vai zāga asmens iestrēgst, nekavējoties izslēdziet panelzāgi. Nogaidiet, līdz apstājas visas instrumenta kustīgās daļas, un tad atvienojiet to no barojošā elektrotikla un/vai atvienojiet no tā akumulatoru. Tad veiciet pasākumus, lai izbrīvētu iestrēgušo materiālu. Turpinot zāgēt iestrēgušo materiālu, var tikt zaudēta kontrole pār panelzāgi, vai arī tas var tikt bojāts.
▶ Pēc zāgēšanas beigām atlaidiet panelzāga slēdzi un noturiet asmens galvu apakšējā stāvokli, lidz zāga asmens ir apstājies un klūst iespējams nonemt apstrādājamā priekšmeta atzāgēto posmu. Sniegšanās ar roku gar asmeni tā izskrējiena laikā ir bīstama.
▶ Stingri turiet panelzāga asmens galvas rokturi, ja zāgējums netiek izveidots līdz galam, kā arī tad, ja instrumenta slēdzis tiek atlaists, pirms asmens galva tiek līdz galam pārvietota lejup. Bremzējošā efekta dēl panelzāga asmens galva var tikt pēkšni rauta lejup, radot savainojuma rašanās risku.
▶ Nepalaidiet rokturi valā tad, kad zāga galva ir sasniegusi zemāko poziciju. Vienmēr vadiet zāga galvu manuāli atpakal augstākajā pozicijā. Ja zāga galva kustas nekontrolēti, tas var radīt savainojuma risku.
▶ Uzturiet darba vietu tiru. Seviški bīstams ir materiālu maisijums. Vieglo metālu puteklī var viegli aizdegties.
▶ Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāga asmeņus. Zāga asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru zāgējumu, kas rada pastiprinātu berzi, var būt par cēloni zāga asmens iespiešanai zāgējumā un izraisit atsitienu.
▶ Nelietojiet zāga asmeņus, kas izgatavoti no stipri legēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli salūzt.

Vienmēr lietojiet zāga asmenus ar pareiza izmēra un formas (daudzstūra formas vai apalu) centrālo atvērumu. Zāga asmeni, kas nav piemēroti stiprinājuma iericēm, kā ari slikti centrēti zāga asmeni var būt par cēloni kontroles zaudēšanai pār instrumentu.
Nekad nemëginiet noväkt no grišanas vietas atgriezumus, koka skaidas u.c. laikä, kad elektroinstruments darbojas. Vienmër vispirms pärvietojiet darbinstrumenta galvu augšejä (izejas) stävokli un izslëdziet elektroinstrumentu.
▶ Pēc darba nepieskarieties zāga asmenim, līdz tas nav atdzisis. Darba laikā zāga asmens stipri sakarst.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit ësslëgumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netirumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

Elektroinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (skatīt tabulu "Simboli un to nozīme").
▶ Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlimējiet uz tās kopā ar izstrādājumu piegādāto uzlimi jūsu valsts valodā.
Parūpējieties, lai bridinošās uzlīmes uz elektroinstrumenta korpusa vienmēr būtu skaidri salasāmas.

Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties tiešajă vai atstarotajă lăzera stară. Šâda ricība var apžilbinât tuvumā esošas personas, izraisit nelaimes gadījumus vai pat bojāt redzi.

▶ Ja lāzera stars iespid acis, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.
▶ Neveiciet nekādas izmaiņas ar lāzera ierīci. Šajā lietošanas pamācībā aprakstītās regulēšanas iespējas ir droši izmantojamas.
▶ Neļaujiet bērniem lietot elektroinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas vai sevi

Simboli

Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija laus vieglāk un drošāk strādāt ar elektroinstrumentu.

Simboli un to nozime

Lāzera starojums Neskatīties tieši uz staru 2. klases lietotāja lāzerierice EN 50689:2021

Elektroinstrumenta darbības laikā netuviniet rokas zāgēšanas vietai un zāga asmenim. Pieskaršanās zāga asmenim ir bīstama, jo var izraisīt savainojumu.

Lietojiet puteklu aizsargmasku.

Lietojiet aizsargbrilles.

Lietojiet ierīces dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radit paliekošus dzirdes traucējumus.

Bīstamā zona! Sekojiet, lai jūsu rokas, delnas un pirksti atrastos pēc iespējas tālāk no šis zonas.

Transportēšanas laikā satveriet elektroinstrumentu tikai aiz šim nolūkam paredzētajām un apzīmētajām vietām (satveršanas padzīlnājumiem) vai aiz transportēšanas roktura.

Veidojot zāgējumus ar slīpu vertikālo zāgēšanas lenķi, pārbīdāmās vadotnes jāpavelk uz āru vai ari pilnīgi jāizņem.

Nemiet vērā zāga asmens izmērus (zāga asmens diametrs D, urbuma diametrs d). Urbuma diametram d jābūt tādam, lai tas novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāga asmens pamatnes biezumam un urbuma diametram, kā arī instrumenta darbvārpstas diametram. Ja iespējams,

Simboli un to nozime

lietojiet kopā ar zāga asmeni piegādātos salāgotājus.

Zāga asmens diametram D jāatbilst simbolu sadaļas datos norādītajai vērtībai.

Skatiet ari "Piemērotu zāga asmeņu izmēri" nodalā "Tehniskie dati".

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un

norādijumus lietošanai. Drošības noteikumu un norādijumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Elektroinstruments ir izmantojams kā stacionāra iekārta taisnu zāgējumu veidošanai kokā gareniski un škērsvirzienā. Turklāt horizontālo zāgēšanas lenki var regulēt no -48° līdz +48°, savukārt vertikālo zāgēšanas lenki var iestatīt no 47° (no kreisās puses) līdz 47° (no labās puses).

Elektroinstrumenta jauda ir piemērota cieta un mīksta koka, kā ari skaidu un škiedru plākšņu zāgēšanai.

Lietojot piemērotus zāga asmeņus, instrumentu iespējams lietot ari alumīnija profilu un plastmasas zāgēšanai.

Šis izstrādājums ir patēriņa lāzera izstrādājums saskaņā ar standartu EN 50689.

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.

(1) Skrūve horizontālās pārbīdes slīdrokas fiksēšanai

(2) Slidroka darbinstrumenta galvas horizontālās pārbīdei

(3) Rokturis transportēšanai

(4) Aizsargpārsegs

(5) leslēdzēja atkārtotas ieslēgšanas blokēšanas poga

(6) leslēdzējs/izslēdzējs

(7) Rokturis

(8) Lāzera aizsargvāciņš

(9) Lāzera stara izvadlūka

(10) Kustigais aizsargpärsegs

(11) Slidrullitis

(12) Zāgēšanas galds

(13) Stiprinājuma urbumi

(15) Fiksējošais aizspiednis

(16) Brīvi izvēlēta zāgēšanas leņka (horizontāli) fiksēšanas rokturis

(17) Zagēšanas lenka fiksētas vērtības regulēšanas (horizontāli) svira

(18) Pretapgāšanās balsts

(19) Lāzera brīdinājuma uzlīme

(20) Zāgēšanas lenka (horizontāli) standarta vērtību ierobes

(21) Zāgēšanas leŋka (horizontāli) skala

(22) Skrūve zāgēšanas galda pagarinātāja fiksēšanai

(23) Zāgēšanas galda pagarinātājs

(24) Apstrādājamā priekšmeta paliktnis (elastīgi uzliekams)

(25) Nekustiga vadotne

(26) Pārbīdāmā vadotne

(27) Zāgēšanas leŋka (vertikāli) skala

(28) Vertikālā zāgēšanas leŋka rādītājs

(29) Skaidu novirzītājs

(30) Zāga asmens

(31) Darbvārpstas fiksators

(32) Akumulatora atbrivošanas taustiņš

(33) Akumulators

(34) Transportēšanas aizsardzība

(35) Pretapgāšanās balsta stiprinājums

(36) Garuma atdure

(37) Puteklu maisiņš

(38) Dziluma ierobežotaja regulēšanas skrūve

(39) Dziluma ierobežotājs

(40) Vitnstienis

(41) Skrūvspīles

(42) Skrūvspilēm paredzētie urbumi

(43) Sešstūra stienatslēga/plakanrievas skrūvgriezis

(44) Pārbīdāmās vadotnes fiksēšanas skrūve

(45) Zāgēšanas leŋka (vertikāli) fiksators

(46) Zāgēšanas leŋka (vertikāli) fiksējošā svira

(47) Apstrādājama priekšmeta paliktņa stiprinājums (uz elektroinstrumenta)

(48) Stiprinājums otrajam apstrādājamā priekšmeta paliktnim (uz apstrādājamā priekšmeta paliktņa)

(49) Vitnes bultskrüves

(50) Nosūkšanas adapters

(51) Zāga asmens stiprināšanas seštūra ligzdskrūve

(52) Piespiedējatloks

(53) lekšējais piespiedējatloks

(54) Aptverplāksnes stiprinājuma skrūves

(55) Skrūve lāzera aizsargvāka stiprināšanai

(56) Lāzera korpusa stiprinājuma skrūve

(57) Lâzera korpuss

(58) Zāgēšanas lenka (horizontāli) pārbaudes disks

(59) Pärbaudes diska (horizontāli) skrūve

388 | Latviešu

(60) Zagēšanas lenka rāditāja (vertikāli) skrūve

(61) Satveršanas padzilinājumi

Tehniskie dati

Akumulatora pane|zāgi GCM 18V-216 D GCM 18V-216 D
Izstrādājuma numurs	3 601 M51 0..	3 601 M51 0B.
		3 601 M51 08.
Nominālais spriegums V= 18 18
Apgriezienu skaits brīvgaitā ^A)	min ^-1	5000 5000
Lāzera veids nm 650 650
	mW < 1 < 1
Lāzera klase 2 2
Svars ^B)	kg 16,4–17,4 16,4–17,4
Ieteicamā apkārtējās vides temperatūra uzlādes laikā °C 0 ... +35 0 ... +35
Pieļaujamā apkārtējā gaisa temperatūra darbības laikā ^C) un glabāšanas laikā	°C –20 ... +50 –20 ... +50
Ieteicamie akumulatori GBA 18V...		GBA 18V...
		ProCORE18V...
Ieteicamās uzlādes ierices		GAL 18...
		GAX 18...
		GAL 36...
Piemērotu zāga asmeņu izmēri
Zāga asmens diametrs D	mm 216 216
Pamatnes plāksnes biezums	mm	1,2–1,8
Urbuma diametrsd	mm 30	25,4

A) Mērijums 20-25 °C temperatūrā ar akumulatoru ProCORE18V 8.0Ah.
B) Atkaribā no izmantojamā akumulatora
C) Samazināta jauda pie temperatūras <0 °C.
Pielaujamie apstrādājamā priekšmeta izmēri (maksimālais/minimālais): (skatīt „Pielaujamie apstrādājamā priekšmeta izmēri“, Lappuse 394)
Vērtības var atškirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākliem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Informācija par troksni

Trokšna emisijas vērtības ir noteiktas

atbilstigi EN IEC 62841-3-9.

Elektroinstrumenta trokšna limena A izsvarotas tipiskas vērtības: skaņas spiediena limenis 93 dB(A), skaņas jaudas limenis 107 dB(A). Mērījumu nenoteiktība K = 3 dB.

Lietojiet dzirdes aizsarglidzeklus!

Šajā pamācībā norādītais trokšna līmenis ir izmērits atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari trokšna radītās papildu slodzes iepriekšējai novērtešanai.

Šeit norādītais vibrācijas limenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa limenis var atšķirties no šeit norāditās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad

elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesaiņojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norāditās uzlādes ierices. Vienīgi šī uzlādes ierice ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem lītija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ielikšana

levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.

Akumulatora uzlādes pakāpes indikators

Piezime: ne visiem akumulatoru tipiem ir uzlādes limena indikators.

Akumulatora uzlādes pakāpes indikatora zaļās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustinu evai. .Tas iespējams arī tad, ja akumulators ir izņemts no elektroinstrumenta.

Ja pēc akumulatora uzlādes pakāpes nolasišanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora tips GBA 18V...

LED Uzlâdes limenis

Pastāvīgi deg 3 zaļas LED diodes 60–100%

Pastāvīgi deg 2 zaļas LED diodes 30–60%

Pastāvīgi deg 1 zala LED diode 5–30%

Mirgo 1 zala LED diode 0–5%

Akumulatora tips ProCORE18V...

LED Uzlādes limenis

Pastāvīgi deg 5 zaļas LED diodes 80–100%

Pastāvīgi deg 4 zaļas LED diodes 60–80%

Pastāvīgi deg 3 zaļas LED diodes 40–60%

Pastāvīgi deg 2 zaļas LED diodes 20–40%

Pastāvīgi deg 1 zaļa LED diode 5–20%

Mirgo 1 zala LED diode 0–5%

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainit.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

Piegādes komplekts

Lūdzu, ievērojiet piegādes apjoma aprakstu lietošanas instrukcijas sākumā.

Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas:

- Panelzāgis ar tajā iestiprinātu zāga asmeni

- Fiksators (45)

- Pārbīdāmā vadotne (26)

- Skrūvspiles (41)

- Sešstūra stienatslēga/plakanrievas skrūvgriezis (43)

- Puteklu maisiņš (37)

- Apstrādājamā priekšmeta paliktnis (24) (2 gab.)

Norāde: pārbaudiet, vai elektroinstruments nav bojāts. Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un daļas ar nelieiem bojājumiem funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem nosacījumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību.

Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā.

Atseviško daļu montāža

- Uzmanīgi izsainojiet visas piegādātās dajas.

- Nonemiet iesainojuma materiālu no elektroinstrumenta un no piederumiem, kas ir piegādāti ar to kopā.

- Lai piegādes komplektā iekļautās instrumenta daļas būtu vieglāk montēt, elektroinstrumentam ir jābūt transportēšanas stāvokli.

Apstrādājamā priekšmeta paliktņu montāža (skat. attēlu A1)

Apstrādājamā priekšmeta paliktņus var samontēt (24) elektroinstrumenta kreisajā vai labajā pusē, vai tieši uz paša

390 | Latviešu

elektroinstrumenta. Elastīgā uzlikšanas sistēma sniedz jums vairākas pagarināšanas vai paplašināšanas iespējas (skat. attēlu G).

- Pēc nepieciešamības ievietojiet apstrādājamā priekšmeta paliktni (24) stiprinājumos (47) uz elektroinstrumenta vai stiprinājumos (48) uz otrā apstrādājamā prieksmeta paliktņa.

Nekad nepärnësäjiet elektroinstrumentu, turot to aiz apsträdäjamä priekšmeta paliktniem. Elektroinstrumenta transportëšanas laikä izmantojiet vienigi transportëšanas ierīces, bet ne aizsargierīces.

Fiksatora montāža (skat. attēlu A2)

Fiksators (45) nofiksē iestatīto vertikālo zāgēšanas lenķi, un tas ir nepieciešams drošai instrumenta izmantošanai.

• Noskrūvējiet sešstūra uzgriezni no vītnes bultskrūvēm (49).
• Uzskrūvējiet fiksatoru (45) pulksteņrāditāja virzienā uz vitnes bultskrūvēm (49) un cieši pievelciet to.

Pārbidāmās vadotnes montāža (skat. attēlu A3)

Pārbīdāmā vadotne (26) ir jāuzstāda pirms zāgēšanas sākšanas.

– lebīdiet vadotni (26) pa labi no zāga asmens attiecīgajā gropē un pievelciet fiksējošo skrūvi. (44) Vadotnes plakanajai daļai ir jābūt pavērstai uz iekšpusi pret zāga asmeni.

Stacionāra vai pusstacionāra montāža

▶ Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda).

Montāža uz darba virsmas (attēls B1-B2)

- Nostipriniet elektroinstrumentu uz darba virsmas, lietojot piemērotus skrūvju savienojumus. Šim nolūkam kalpo urbumi (13).

vai

- Nostipriniet elektroinstrumentu uz darba virsmas, piespiežot tā balstus ar tirdzniecībā pieejamām skrūvspilēm.

Montāža uz Bosch darba galda

Pateicoties kājām ar regulējamu garumu, Bosch darba galds GTA nodrošina elektroinstrumentu ar atbalstu uz jebkuras virsmas. Darba galda izvelkamie balsti ir izmantojami garāku apstrādājamo priekšmetu atbalstīšanai.

Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var klūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radīt smagu savainojumu.
- Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepielautu tā sabrukšanu.
- Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā darbinstrumenta galvu transporta stāvokli.

Pusstacionāra uzstādīšana (nav ieteicama!) (attēls B3)

Iznēmuma gadījumos, kad nav iespējama elektroinstrumenta stacionāra uzstādišana uz lidzenas un stabilas virsmas, to var uzstādit pagaidu lietošanai, izmantojot pretapgāšanās balstu.

Bez pretapgāšanās balsta elektroinstrumentu nav iespējams droši uzstādīt, un tas var apgāzties, zāgējot ar maksimālo horizontālo vai vertikālo zāgēšanas lenki.
- leskrūvējiet vai izskrūvējiet pretapgāšanās balstu (18), līdz elektroinstruments novietojas taisni uz darba virsmas.

Puteklu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionalām iemanām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā priekšmeta atlūzas.

• Izslēdziet elektroinstrumentu un izvelciet tā kontaktdakšu no elektrotikla kontaktligzdas.
• Nogaidiet, līdz zāga asmens ir pilnīgi apstājies.
• Noskaidrojiet nosprostošanās cēloni un novērsiet nosprostojumu.

Putekļu pašuzsūkšana (skatīt attēlu C)

Lai vienkāršotu skaidu savākšanu, lietojiet kopā ar instrumentu piegādāto putekļu maisiņu (37).

– Pagrieziet rokturi transportēšanai (3) perpendikulāri.
- Uzbīdiet putekļu maisinų (37) uz uzsūkšanas adaptera (50) un pagrieziet to tā, lai putekļu maisina izcilnis ievietotos nosūkšanas adaptera atvērumā.

Zāgēšanas laikā nepieļaujiet putekļu maisiņa saskaršanos ar kustošajām daļām.

Savlaicigi iztukšojiet puteklu maisinu.

Ik reizi pēc lietošanas pārbaudiet un iztīriet putekļu maisinų.

▶ Lai novērstu aizdegšanos, noņemiet putekļu maisiņu laikā, kad tiek zāgēts alumīnijs.

Puteklu uzsūkšana ar ārējā vakuumsūcēja palīdzību

Nosūkšanai pie nosūkšanas adaptera (50) var pievienot ari puteklsūcēja šlūteni (∅ 35 mm).

- Savienojiet puteklsücēja šlūteni ar nosūkšanas adapteri (50).

Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.

Veselibai ipaši kaitigus, kancerogēnus vai sausus puteklus savāciet ar speciālu vakuumsūcēju.

Zāga asmens nomaiņa (attēli D1–D4)

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

Zāga asmens nomaiņas laikā uzvelciet aizsargcimdus.

Pieskaroties zāga asmeniem, var gūt savainojumus. Izmantojiet vienīgi zāga asmeņus, kuru maksimālais pieļaujamais griēšanās ātrums ir lielāks par elektroinstrumenta griēšanās ātrumu brīvgaitā. Izmantojiet tikai zāga asmeņus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem un ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi marķēti. Izmantojiet tikai tādus zāga asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas ľaus novērst zāga asmens zobu pārkaršanu zāgēšanas laikā.

Zāga asmens nonemšana

• Pārvietojiet elektroinstrumentu darba stāvokli.
• Pārvietojiet kustīgo aizsargpārsegu (10) uz mugurpusi un noturiet to šajā stāvokli.
• Grieziet sešstūra ligzdskrūvi (51) ar sešstūra stienatslēgu (6 mm) (43) un vienlaikus spiediet darbvārpstas fiksēšanas pogu (31), līdz tā fiksējas.
• Turiet nospiestu darbvärpstas fiksēšanas pogu (31) un ar seštūra stienatslēgu izskrūvējiet seštūra ligzdskrūvi (51), griežot to pulksteņa rāditāju kustības virzienā (kreisā vītne!).
• Nonemiet piespiedējpaplāksni (52).
• Nonemiet zāga asmeni (30).
• Lēni nolaidiet lejup kustigo aizsargpārsegu.

Zāga asmens iestiprināšana

- lestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega!

Pirms iemontējat zāga asmeni, varat notīrīt visas montējamās daļas.

• Kustigo aizsargpârsegu (10) paceliet un turiet šajā stāvokli.
• Uzlieciet jauno zāga asmeni uz iekšējā piespiedējatloka (53).

– Uzlieciet piespiedējatloku (52) un ielieciet sešstūra ligzdskrūvi (51). Turiet nospiestu darbvārpstas fiksatoru (31), līdz darbvārpsta fiksējas, un pievelciet sešstūra ligzdskrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam.
- Lēni nolaidiet kustīgo aizsargpārsegu.

Lietošana

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

Fiksators stiprināšanai transporta stāvokli (skatīt attēlu E)

Fiksators stiprināšanai transporta stāvokli (34) atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz citu.

Elektroinstrumenta atbrīvošana (pāreja darba stāvokli)

• Satveriet darbinstrumenta galvu aiz roktura (7) un nedaudz paspiediet to lejup, lai atbrivotu fiksatoru (34), kas notur darbinstrumenta galvu transporta stāvokli.
• Lidz galam pavelciet uz āru fiksatoru stiprināšanai transporta stāvokli (34).
• Lēni pārvietojiet darbinstrumenta galvu augšup.

Elektroinstrumenta fiksēšana (pāreja transporta stāvokli)

• Atskrūvējiet stiprinošo skrūvi (1), ja tā notur nekustīgi horizontālās pārbīdes ierīci (2). Pavelciet darbinstrumenta galvu līdz galam uz priekšu un tad no jauna pieskrūvējiet stiprinošo skrūvi, fiksējot horizontālās pārbīdes ierīci.
• Velciet dziluma ierobežotaju (39) uz augšu.
• Lai nostiprinātu zāgēšanas galdu (12), stingri pievelciet fiksējošo rokturi (16).
• Turot darbinstrumenta galvu aiz roktura (7), pārvietojiet to lejup, līdz fiksatoru stiprināšanai transporta stāvokli (34) var iebīdit pilnībā.

Tādējādi darbinstrumenta galva tiek droši fiksēta transporta stāvokli.

Sagatavošana darbam

Lai nodrošinātu augstu zāgešanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģet tā svarīgākos iestatījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnicā šis darbs tiks veikts ātri un kvalitativi.

392 | Latviešu

Zāgēšanas galda pagarināšana/paplašināšana (skat attēlu F-G)

Gari un smagi zāgējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Zāgēšanas galdu ar zāgēšanas galda pagarinātāja (23) palīdzību var pagarināt virzienā pa kreisi un pa labi.

• Atskrūvējiet fiksējošo skrūvi (22).
• Izvelciet zāgēšanas galda pagarinātāju (23) vēlamajā garumā.
• Lai nostiprinātu zāgēšanas galda pagarinātāju, no jauna pieskrūvējiet fiksējošo skrūvi (22).

Vadotnes pārbīdīšana (attēls H)

Zāgējot ar horizontālo un/vai vertikālo zāgēšanas leŋki, atkarībā no asmens galvas nolieces virziena kreisā vai labējā pārbīdāmā vadotne (26) jāizvelk uz āru vai arī pilnībā jāizņem.

Vertikālaiszāgēšanas lenkis	Horizontālaiszāgēšanas lenkis
0°–22,5°(pa kreisi/pa labi)	>0°	- Atskrūvējietkreiso/labo fiksējošo skrūvi (44).- Izvelciet kreiso/labo pārbīdāmo vadotni (26) lidz galam uz āru.
22,5°–47°(pa kreisi/pa labi)	≤ 48°(pa kreisi/pa labi)	- Atskrūvējietkreiso/labo fiksējošo skrūvi (44).- Izvelciet kreiso/labo pārbīdāmo vadotni (26) lidz galam uz āru.- Paceliet augšup pārbīdāmo vadotni un izņemiet to no instrumenta.

Apstrādājamā priekšmeta nostiprināšana (skatiet attēlu I)

Lai panāktu optimālu darba drošību, apstrādājamais priekšmets ir stingri jānostiprina. Neapstrādājiet priekšmetus, kuri ir pārāk mazi, lai tos stingri nostiprinātu.

• Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (26) un (25).
  – levietojiet kopā ar elektroinstrumentu piegādātās skrūvspīles (41) vienā no šim nolūkam paredzētajiem urbumiem (42).
• Pielāgojiet skrūvspīlu vītņstieņa (40) garumu apstrādājamā priekšmeta augstumam.
• Nostipriniet apstrādājamo priekšmetu, stingri pieskrūvējot vītņstieni (40).

Horizontālā zāgēšanas leŋka iestatīšana

Horizontālā zāgēšanas leņka standarta vērtību iestatišana (attēls J)

Lai ātri un precizi iestādītu biežāk lietotās horizontālā zāgēšanas lenķa vērtības, zāgēšanas galdā ir izveidotas īpašas ierobes (20), kas atbilst šādām lenķa standarta vērtībām:

Kreisajā virzienā Labējā virzienā

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Atbrīvojiet fiksējošo rokturi (16), ja tas ir pieskrūvēts.
• Pavelciet fiksējošo sviru (17) un pagrieziet zāgēšanas galdu (12) pa kreisi vai pa labi līdz ierobei, kas atbilst vēlamajai lenka vērtībai.
• Atlaidiet fiksējošo sviru. Tai jūtami jāfiksējas ierobē.

Elastīgā apstrādājamā materiāla paliktņa (24) uzlikšanas sistēma sniedz jums vairākas pagarināšanas vai paplašināšanas iespējas.

• Pēc nepieciešamības ievietojiet apstrādājamā priekšmeta paliktni (24) stiprinājumos (47) uz elektroinstrumenta vai stiprinājumos (48) uz otrā apstrādājamā prieksmeta paliktna.
  ▶ Nekad nepārnēsājiet elektroinstrumentu, turot to aiz apstrādājamā priekšmeta paliktniem.

Elektroinstrumenta transportēšanas laikā izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces.

Elektroinstrumenta transportēšanas laikā izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces.

- No jauna stingri pievelciet fiksējošo rokturi (16).

Brīvi izvēlēta horizontālā zāgēšanas leņka iestatīšana (attēls K)

Horizontālo zāgēšanas lenķi var iestatīt robežās no 48° (virzienā pa kreisi) līdz 48° (virzienā pa labi).

• Atskrūvējiet fiksējošo rokturi (16), ja tas ir pieskrūvēts.
• Pavelciet fiksējošo sviru (17) un vienlaicīgi nospiediet fiksējošo aizspiedni (15), līdz tas fiksējas šim nolūkam paredzētajā gropē. Līdz ar to zāgēšanas galds tiek atbrīvots un var brivi griezties.
• Turot aiz fiksējošā roktura, pagrieziet zāgēšanas galdu (12) pa labi vai pa kreisi, līdz zāgēšanas lenka rādītājs (58) parāda vēlamo horizontālo zāgēšanas lenka vērtību.
• No jauna stingri pievelciet fiksējošo rokturi (16).
• Lai atblokętu fiksējošo sviru (17) (kas nepieciešams zāgēšanas lenka standarta vērtību iestatīšanai), pavelciet sviru augšup. Līdz ar to fiksējošais aizspiednis (15) atlec sākotnējā stāvoklī un fiksējošā svira (17) atkal var fiksēties ierobēs (20).

Vertikālā zāgēšanas leŋka iestatīšana

Vertikālo zāgēšanas lenķi var iestādīt robežās no 47° (virzienā pa kreisi) līdz 47° (virzienā pa labi).

Lai ātri un precīzi regulētu bieži lietotās vertikālā zāgēšanas lenka vērtības, lenka vērtībām 0°, 22,5° un 45° ir paredzētas fiksētas pozicijas.

- Pirms tam pärliecinieties, ka fiksators (45) ir samontëts (skatit „Fiksatora montäža (skat. attēlu A2)“, Lappuse 390).

Vertikālā zāgēšanas leŋka standarta vērtību iestatīšana (skat. attēlu L)

• Līdz galam izvelciet uz āru pārbīdāmo vadotni (26) vai arī to pilnībā izņemiet.
• Atskrūvējiet fiksatoru (45).
  – Velciet fiksējošo sviru (46) uz āru un nofiksējiet to brīvgaitas pozicijā. Tad var izmantot pilnu zāgēšanas leŋka vērtību diapazonu (pa labi un pa kreisi).
• Turot darbinstrumenta galvu aiz roktura (7) nolieciet to uz sāniem pa kreisi vai pa labi, līdz zāgēšanas leŋka rāditājs (28) parāda vēlamo standarta vertikālā zāgēšanas leŋka vērtību.
  – Pagrieziet fiksējošo sviru (46). Fiksējošai svirai ir jūtami jānofiksējas vēlamā standarta vertikālā zāgēšanas lenķa pozicijā.
• Atkal cieši pievelciet fiksatoru (45).

Brivi izvēlēta vertikālā zāgēšanas leŋka iestatīšana

– Līdz galam izvelciet uz āru pārbīdāmo vadotni (26) vai arī to pilnībā izņemiet.
- Atskrūvējiet fiksatoru (45).
- Velciet fiksējošo sviru (46) uz āru un nofiksējiet to brīvgaitas pozicijā. Tad var izmantot pilnu zāgēšanas leŋka vērtību diapazonu (pa labi un pa kreisi).
- Turot darbinstrumenta galvu aiz roktura (7) nolieciet to sānu virzienā pa kreisi vai pa labi, līdz zāgēšanas lenka rādītājs (28) parāda vēlamo vertikālā zāgēšanas lenka vērtību.
- Atkal cieši pievelciet fiksatoru (45).

Uzsākot lietošanu

Pirms zāgēšanas vienmēr stingri pieskrūvējiet fiksējošo rokturi (16) un pievelciet fiksatoru (45). Pretējā gadījumā zāga asmens var novirzīties zāgējumā.

leslēgšana (skatīt attēlu M)

Piezime. Vadoties no drošības apsvērumiem, ieslēdzēja (6) fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku.

Izslēgšana

- Lai izslëgtu elektroinstrumentu, atlaidiet ieslëdzëju (6).

Zāgēšana

Vispārēji norādījumi zāgēšanai

Pirms zāgēšanas vienmēr stingri pieskrūvėjiet fiksejošo rokturi (16) un pievelciet fiksatoru (45). Pretējā gadījumā zāga asmens var novirzīties zāgējumā.
Pirms zāgēšanas vienmēr pārliecinieties, ka zāga asmens jebkurā zāgēšanas fāzē neskars vadotni, skrūvspīles vai citas elektroinstrumenta dalas.

Nonemiet palīgvadotni, ja tā ir iestiprināta, vai ari pielāgojiet to darba apstākliem.

Sargājiet zāga asmenus no kritieniem un triecieniem. Nepaklaujiet zāga asmenus sānu spiedienam.

Zāgējiet vienīgi materiālus, kuru zāgēšanai instruments in normāli paredzēts.

Neapstrādājiet greizus vai neregulāras formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie vadotnes.

Gari un smagi zāgējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Pärliecinieties, ka kustigais aizsargpärsegs pareizi funkcionė un var brīvi kustēties. Pärvietojot lejup darbinstrumenta galvu, kustigajam aizsargpärsegam jāatveras. Pärvietojot darbinstrumenta galvu augšup, kustigajam aizsargpärsegam jāaizveras virs zāga asmens un jāfiksējas, darbinstrumenta galvai nonākot augšējā stāvokli.

Lietotāja atrašanās vieta (attēls N)

Nestāviet elektroinstrumenta priekšā pret zāga asmeni, bet gan vienmēr turieties sānis no tā. Tā Jūsu kermenis būs pasargāts no iespējamā atsitiena.
- Netuviniet rokas un pirkstus rotējošam zāga asmenim.
- Nenovietojiet rokas zem darbinstrumenta galvas vai tās priekšā.

Zāgēšana ar asmens horizontālo pārbīdi

• Zagēšanas laikā izmantojot garbinstrumenta galvas horizontālās pārbīdes slīdroku (2) (platiem apstrādājamajiem priekšmetiem), atskrūvējiet fiksējošo skrūvi (1), ja tā ir pieskrūvēta.
• Ja nepieciešams, iestatiet vēlamo horizontālo un/vai vertikālo zāgēšanas lenki.
• Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (25) un (26).
• Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
• Pārvietojiet darbinstrumenta galvu prom no vadotnes (25), līdz zāga asmens atrodas pirms apstrādājamā priekšmeta.
• leslēdziet elektroinstrumentu.
• Turot darbinstrumenta galvu aiz roktura (7), lēni laidiet to lejup.
• Pārzāgējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot darbinstrumenta galvu vadotņu (25) un (26) virzienā.
  – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.
• Lēni pārvietojiet darbinstrumenta galvu augšup.

Zāgēšana bez darbinstrumenta galvas horizontālās pārbides (apzāgēšana) (attēls 0)

- Ja zāgēšanas laikā netiek pielietota asmens horizontālā pārbīde (šauriem apstrādājamajiem priekšmetiem), atskrūvējiet fiksējošo skrūvi (1), ja tā ir pieskrūvēta. Līdz galam pārbīdiet darbinstrumenta galvu vadotnes (25) virzienā un tad no jauna pieskrūvējiet fiksējošo skrūvi (1).

394 | Latviešu

• Ja nepieciešams, iestatiet vēlamo horizontālo un/vai vertikālo zāgēšanas lenki.
• Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (25) un (26).
• Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
• leslédziet elektroinstrumentu.
• Turot darbinstrumenta galvu aiz roktura (7), lēni laidiet to lejup.
• Pārzāgējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot zāga asmeni.
  – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.
• Lēni pārvietojiet darbinstrumenta galvu augšup.

Norādījumi darbam

Zāgējuma trases iezīmēšana (skatīt attēlu P)

Divi lāzera stari parāda jums zāga asmens zāgējuma trasi. Tas lauj pirms zāgēšanas precīzi novietot apstrādājamo priekšmetu, neatverot kustīgo aizsargpārsegu.

- Šim nolūkam ieslēdziet lāzera staru, īslaicīgi pieskaroties ieslēdzējam/izslēdzējam (6), bet nenospiežot ieslēgšanas blokēšanas pogu (5).

– Novietojiet apstrādājamo priekšmetu tā, lai uz tā virsmas iezīmētā zāgējuma trase atrastos starp abām lāzera staru veidotajām līnijām.

Norāde: pirms zāgēšanas pārbaudiet, vai lāzera stars joprojām pareizi iezīmē zāgējuma trasi (skatīt sadalu (skatīt „Lāzera regulēšana“, Lappuse 394). Lāzera stari var novirzīties, piemēram, vibrācijas dēļ, kas rodas intensivas lietošanas rezultātā.

Pielaujamie apstrādājamā priekšmeta izmēri

Maksimālie apstrādājamā priekšmeta izmēri:

Horizontālaiszāgēšanas lenķis	Vertikālaiszāgēšanas lenķis	Augstums x platums [mm]
0° 0° 70 x 305
45° (pa kreisi/palabi)	0° 70 x 215
45° (pa kreisi) 45° (pa kreisi) 42 x 215
45° (pa labi) 45° (pa labi) 20 x 215
0° 45° (pa kreisi) 42 x 305
0° 45° (pa labi) 20 x 305

Minimālie izmēri (= izmēri visiem priekšmetiem, kurus ar piegādes komplektā ietilpstošo skrūvspīlu (41) palidzību var nostiprināt pa kreisi vai pa labi no zāga asmens): 100 x 40 mm (garums x platums)

Maksimālais zāgēšanas dzilums (0°/0°): 70 mm

Dziłuma ierobežotāja regulēšana (gropju zāgēšana) (skatīt attēlu Q)

Dziłuma ierobežotāja iestatīšana jāveic pirms gropju iezāgēšanas.

- Pārvietojiet dziluma ierobežotāju (39) uz priekšu.

• Turot darbinstrumenta galvu aiz roktura (7), pārvietojiet to vēlamajā stāvoklī.
  – leskrūvējiet regulējošo skrūvi (38), līdz tās gals pieskaras dziluma ierobežotājam (39).
• Lēni pārvietojiet darbinstrumenta galvu augšup.

Apstrādājamā priekšmeta sazāgēšana vienāda garuma dalās (skatīt attēlu R)

Apstrādājamā priekšmeta vienkāršai sazāgēšanai vienāda garuma dalās var izmantot kreiso vai labo garuma atduri (36).

– Pagrieziet garuma atduri (36) uz augšu.
– lestatiet zāgēšanas galda pagarinātāju (23) atbilstoši vēlamajam zāgēšanai paredzētā priekšmeta garumam.

īpašas formas priekšmetu zāgēšana

Zāgējot izliektas formas vai apalus priekšmetus, tie īpaši jānodrošina pret izslīdēšanu. Zāgējuma trases apvidū nedrīkst palikt atstarpe starp apstrādājamo priekšmetu, vadotni un zāgēšanas galdu.

Vajadzības gadījumā nepieciešams sagatavot un pielāgot īpašus turētājelementus.

Asmens aptverpläksnes nomaiņa (attēls S)

Ilgstoši lietojot elektroinstrumentu, tā asmens aptverpläksnes (14), var nodilt.

Nomainiet bojātās asmens aptverplāksnes.

• Pärvietojiet elektroinstrumentu darba stävokli.
• Izskrūvējiet skrūves (54), lietojot kopā ar instrumentu piegādāto krustrievas skrūvgriezi un izņemiet veco asmens aptverplāksni (14).
• levietojiet jauno asmens aptverpläksni un stingri pieskrūvējiet to ar skrūvēm (54).

Lāzera regulēšana

Norāde: ;ai pārbaudītu lāzera funkcijas, elektroinstrumentam jābūt pievienotam pie elektrotikla.

Lāzera regulēšanas laikā (piemēram, pārvietojot darbinstrumenta galvu) nekādā gadījumā nenospiediet ieslēdzēju. Elektroinstrumenta nejauš ieslēgšanās var izraisīt savainojumu.

– Pārvietojiet elektroinstrumentu darba stāvokli. – Pagrieziet zāgēšanas galdu (12) līdz ierobei (20), kas atbilst zāgēšanas leŋkim 0°. Svirai (17) jūtami jāfiksējas šajā ierobē.

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģet lāzera staru iestatījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnicā šis darbs tiks veikts ātri un kvalitatīvi.

Pärbaude (attëls T1)

– lezīmējiet uz apstrādājamā priekšmeta taisnu zāgējuma trasi.

• Turot darbinstrumenta galvu aiz roktura (7), lēni vadiet to uz leju.
  – Novietojiet apstrādājamo priekšmetu tā, lai zāga asmens zobi sakristu ar zāgējuma trasi.
• Stingri turiet apstrādājamo priekšmetu šajā stāvoklī un no jauna lēni laidiet lejup darbinstrumenta galvu.
• Stingri nostipriniet apstrādājamo priekšmetu.
• leslēdziet lāzera starus (6), nenospiežot atkārtotas ieslēgšanas blokešanas pogu (5).

Lāzera stariem pilnā garumā jāatrodas pa labi un pa kreisi un vienādā attālumā no zāgējuma līnijas, kas iezīmēta uz apstrādājamā priekšmeta virsmas, arī tad, ja darbinstrumenta galva ir pārvietota lejup.

Lāzera aizsargvācīna nonemšana (skatīt attēlu T2)

- Atskrūvējiet divas skrūves (55) uz lāzera aizsargvāciņa (8) ar seštūra stieņatslēgu/plakanrievas skrūvgriezi (43) un nonemiet lāzera aizsargvāciņu.

Sāniskās nobīdes regulēšana, pārvietojot darbinstrumenta galvu (skatit attēlus T3-T4)

• Atskrūvējiet stiprinošo skrūvi (56) (par aptuveni 1–2 apgriezieniem). Neizskrūvējiet skrūvi līdz galam.
• Pārbīdiet lāzera korpusu (57) pa labi vai pa kreisi, lidz lāzera stari vairs nenoliecas uz sāniem laikā, kad darbinstrumenta galva tiek pārvietota lejup.
• Turiet lāzera bloka korpusu (57) šajā stāvoklī un no jauna stingri pieskrūvējiet stiprinošās skrūves (56).
• No jauna nostipriniet lāzera aizsargvāku (8).

Svarigāko iestatījumu pārbaude un korekcija

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģet tā svarīgākos iestatījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnicā šis darbs tiks veikts ātri un kvalitatīvi.

Horizontālā zāgēšanas leŋka rādītāja iestatīšana (attēls U)

• Pārvietojiet elektroinstrumentu darba stāvokli.
• Pagrieziet zāgēšanas galdu (12) līdz ierobei (20), kas atbilst horizontālajam zāgēšanas leņķim 0°. Svirai (17) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni.

Pärbaude

Lenka rādītājam (58) jāatrodas uz vienas līnijas ar 0° iedaļu uz skalas (21).

lestatišana

• Ar krustrievas skrūvgriezi atskrūvējiet skrūvi (59) un savietojiet lenka rādītāju ar 0° iedaļu uz skalas.
• Stingri pieskrūvējiet fiksējošo skrūvi.

Vertikālā zāgēšanas leŋka rāditāja iestatišana (skat. attēlu V)

- Pārvietojiet elektroinstrumentu darba stāvokli.

• Atskrūvējiet fiksatoru (45).
• Velciet fiksējošo sviru (46) uz āru un ar darbinstrumenta galvu iestatiet vertikālā zāgēšanas lenka vērtību 0°.
• Atlaidiet fiksējošo sviru (46). Fiksējošai svirai ir jūtami jānofiksējas tās pozīcijā
• Atkal cieši pievelciet fiksatoru (45).

Pärbaude

Leŋka rādītājam (28) jāatrodas uz vienas līnijas ar 0° iedaļu uz skalas (27).

lestatišana

• Ar krustrievas skrūvgriezi atskrūvējiet skrūvi (60) un savietojiet lenka rādītāju ar 0° iedaļu uz skalas.
• Stingri pieskrūvējiet fiksējošo skrūvi.

Elektroinstrumenta transportēšana (skat. attēlu W)

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

Pirms elektroinstrumenta transportēšanas veiciet šādas darbības:

• Atskrūvējiet fiksējošo skrūvi (1), ja tā ir pieskrūvēta. Lidz galam izvelciet uz priekšu darbinstrumenta galvu un tad pieskrūvējiet fiksējošo skrūvi.
• Pārliecinieties, ka dziluma ierobežotājs (39) ir pilnībā pagriezts uz aizmuguri un regulēšanas skrūve (38) kustoties darbinstrumenta galvai, nekam nepieskaras.
• Pārvietojiet elektroinstrumentu transporta stāvokli.
  – Nonemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta. Ja iespējams, transportēšanas laikā ievietojiet rezerves zāga asmeņus noslēdzamā futrāli.
  – Pagrieziet rokturi transportēšanai (3) perpendikulāri.
• Pārnesiet elektroinstrumentu aiz transportēšanas rokturiem (3) vai satveriet to aiz padzilinājumiem (61) zāgēšanas galda sānos.
  ▶ Elektroinstrumenta transportēšanas laikā izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces vai apstrādājamā materiāla paliktnus.

Apkalpošana un apkope

Apkalpošana un tirišana

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

396 | Lietuvių k.

Kustigajam aizsargpärsegam brivi jäpärvietojas un patstāvīgi jääizveras. Tāpēc īpaši sekojiet, lai instrumenta virsma kustigā aizsargpärsega tuvumā vienmēr būtu tīra.

Ik reizi pēc pabeigtas darba operācijas attiriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu.

Regulāri tīriet slīdrullīti (11).

Pasākumi trokšņa samazināšanai

Pasākumi, ko var veikt ražotājs:

• Pakāpeniska palaišana
• Piegāde komplektā ar īpaši izstrādātu zāga asmeni ar samazinātu trokšna līmeni

Pasākumi, ko var veikt lietotājs:

- Veiciet montāžu uz stabilas darba virsmas, kas ħauj samazināt vibrāciju

- Izmantojiet ipaši izstrādātus zāga asmenus ar samazinātu trokšna līmeni,

- Regulāra tīriet zāga asmeni un elektroinstrumentu

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrivošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Nelietojami elektroinstrumenti un bojāti vai izlietoti akumulatori/baterijas ir jāutilizē atseviški. Izmantojiet paredzētās savākšanas sistēmas.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lüdzam ievērot sadaļa "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 396).

Lietuvių k.

Saugos nuorodos
