NAUDOJIMO INSTRUKCIJA GCM 18V216 D Professional BOSCH

u Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/ izslēdzēju, pastāv savainojumu risks. Pirms elektroinstrumenta transportēšanas veiciet šādas darbības: – Atskrūvējiet fiksējošo skrūvi(1), ja tā ir pieskrūvēta. Līdz galam izvelciet uz priekšu darbinstrumenta galvu un tad pieskrūvējiet fiksējošo skrūvi. – Pārliecinieties, ka dziļuma ierobežotājs (39) ir pilnībā pagriezts uz aizmuguri un regulēšanas skrūve (38) kustoties darbinstrumenta galvai, nekam nepieskaras. – Pārvietojiet elektroinstrumentu transporta stāvoklī. – Noņemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta. Ja iespējams, transportēšanas laikā ievietojiet rezerves zāģa asmeņus noslēdzamā futrālī. – Pagrieziet rokturi transportēšanai (3) perpendikulāri. – Pārnesiet elektroinstrumentu aiz transportēšanas rokturiem(3) vai satveriet to aiz padziļinājumiem(61) zāģēšanas galda sānos. u Elektroinstrumenta transportēšanas laikā izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces vai apstrādājamā materiāla paliktņus. Apkalpošana un apkope Apkalpošana un tīrīšana u Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/ izslēdzēju, pastāv savainojumu risks. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)396 | Lietuvių k. Kustīgajam aizsargpārsegam brīvi jāpārvietojas un patstāvīgi jāaizveras. Tāpēc īpaši sekojiet, lai instrumenta virsma kustīgā aizsargpārsega tuvumā vienmēr būtu tīra. Ik reizi pēc pabeigtas darba operācijas attīriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu. Regulāri tīriet slīdrullīti (11). Pasākumi trokšņa samazināšanai Pasākumi, ko var veikt ražotājs: – Pakāpeniska palaišana – Piegāde komplektā ar īpaši izstrādātu zāģa asmeni ar samazinātu trokšņa līmeni Pasākumi, ko var veikt lietotājs: – Veiciet montāžu uz stabilas darba virsmas, kas ļauj samazināt vibrāciju – Izmantojiet īpaši izstrādātus zāģa asmeņus ar samazinātu trokšņa līmeni, – Regulāra tīriet zāģa asmeni un elektroinstrumentu Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: [e-mail] Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Transportēšana Ieteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Nelietojami elektroinstrumenti un bojāti vai izlietoti akumulatori/baterijas ir jāutilizē atsevišķi. Izmantojiet paredzētās savākšanas sistēmas. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. Akumulatori/baterijas: Litija-jonu: Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse396). Lietuvių k. Saugos nuorodos Bendrosios darbo su elektriniais įrankiais saugos nuorodos ĮSPĖJIMAS Perskaitykite visus su šiuo elektri- niu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci- fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsLietuvių k. | 397 kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži- na elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavir- šių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū- gio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu neš- dami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisukan- čioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabu- žių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabu- žius, papuošalus bei ilgus plaukus gali įtraukti besisukan- čios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. u Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu- liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap- saugos jus nuo netikėto elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir Bosch Power Tools 1 609 92A 9PK | (19.04.2024)398 | Lietuvių k. suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas u Akumuliatoriui įkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. u Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus. u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Trumpai sujungus akumuliato- riaus kontaktus galima nusideginti ar sukelti gaisrą. u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Aku- muliatoriaus skystis gali sudirginti ar nudeginti odą. u Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau- mų pavojų. u Saugokite akumuliatorių ir įrankį nuo ugnies ir aukš- tos temperatūros. Patekęs į ugnį arba aukštesnę nei 130°C temperatūrą, jis gali sprogti. u Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neati- tinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu tempera- tūra neatitinka nurodyto diapazono ribų, gali sugesti aku- muliatorius ir kilti gaisras. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. u Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros at- stovas. Saugos nuorodos dirbantiems su skersavimo ir suleidimo pjūklais u Skersavimo ir suleidimo pjūklai yra skirti medienai ir kitoms panašioms medžiagoms pjauti; juos draudžia- ma naudoti metalo ruošiniams, pvz., metalo sijoms, strypams, vinims, pjauti. Dėl dulkių, atsiradusių dėl trin- ties, gali užstrigti judančios dalys, pvz., apatinė apsauga. Pjaunant tokias medžiagas dėl kylančių kibirkščių apdegs apatinė apsauga, įstatomoji plokštelė ir kitos plastikinės dalys. u Esant galimybei, apdirbamą detalę visada pritvirtin- kite spaustuvais. Jei apdirbamą detalę laikote ranka, ją visada laikykite bent 100mm nuo kiekvienos pjūklo disko pusės. Šiuo pjūklu nepjaukite detalių, kurios yra per smulkios, kad jas būtų galima saugiai prispausti spaustuvais ar laikyti ranka. Jei ranką laikysite per arti pjūklo disko, prie jo prisilietę galite susižeisti. u Apdirbama detalė turi nejudėti ir būti prispausta spaustuvais arba laikoma prispausta prie atramos ir stalo. Apdirbamos detalės nestumkite link pjūklo dis- ko arba nepjaukite nenaudodami jokių pagalbinių prie- monių. Greitai besisukantis pjūklas neprispaustą arba ju- dančią apdirbamą detalę gali išsviesti ir sužeisti. u Pjūklą per apdirbamą detalę stumkite. Pjūklo per ap- dirbamą detalę netraukite. Norėdami pjauti, pakelkite pjūklo galvą ir užtraukite ją virš ruošinio nepjaudami, įjunkite variklį, paspauskite pjūklo galvą žemyn ir stumkite pjūklą per apdirbamą detalę. Jei pjaunant pjūklas per ruošinį yra traukiamas, iškyla pjūklo disko už- važiavimo ant ruošinio pavojus, dėl ko pjūklo disko maz- gas su jėga išlėks link dirbančiojo. u Niekada nelaikykite rankos skersai numatomos pjovi- mo linijos – nesvarbu, priešais ar už pjūklo disko. Ap- dirbamą detalę prispausti ranką laikant skersai, t. y. deta- lę laikyti kaire ranka į dešinę nuo pjūklo disko arba prie- šingai, yra labai pavojinga. u Kol pjūklas sukasi, prireikus nuvalyti pjuvenas ar dėl kitos priežasties, nė viena ranka nebandykite siekti už atramos ir nekiškite rankų arčiau nei 100mm atstumu nuo bet kurios pjūklo disko pusės. Atstumą nuo rankos iki besisukančio pjūklo disko įvertinti sunku, todėl galite sunkiai susižaloti. u Prieš pjaudami, apžiūrėkite ir patikrinkite apdirbamą detalę. Jei detalė išlinkus ar susisukus, prispauskite ją išorinę išlinkimo pusę dėdami prie atramos. Visada įsi- tikinkite, kad tarp detalės, atramos ir stalo nėra jokio tarpo per visą pjovimo liniją. Išlinkusios ar susisukusios detalės gali pasisukti ar pasislinkti, todėl pjaunant besisu- kantis pjūklo diskas gali užstrigti. Apdirbamoje detalėje turi nebūti vinių ar kitų nereikalingų detalių. u Prieš naudodami pjūklą, nuimkite nuo stalo visus įra- nkius, nuvalykite medžio drožles ir pan., palikite tik apdirbamą detalę. Besisukantis pjūklo diskas prisilietęs prie smulkių skiedrų ir besimėtančių medienos gabalėlių ar kitų objektų gali juos dideliu greičiu sviesti. u Vienu metu pjaukite tik vieną apdirbamą detalę. Kelių vienos ant kitos sudėtų detalių nėra galimybės tinkamai prispausti ar sutvirtinti, todėl pjaunant pjūklo diskas jose gali užstrigti arba detalės gali pasislinkti. u Prieš naudodami skersavimo ir suleidimo pjūklą, jį bū- tinai pritvirtinkite arba padėkite ant lygaus, tvirto dar- bo stalo. Lygus ir tvirtas darbo stalas sumažina pavojų, kad reguliuojamo kampo pjūklas taps nestabilus. u Suplanuokite numatomus darbus. Kaskart keisdami pjūklo disko posvyrio ar įstrižo kampo nustatymą, įsi- tikinkite, kad tinkamai nustatėte reguliuojamą at- ramą, ji yra prispausta prie apdirbamos detalės ir ne- trukdys pjūklo diskui ar apsaugos sistemai. Neįjungę įrankio ir nepasidėję apdirbamos detalės ant stalo, patik- 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsLietuvių k. | 399 rinkite visą numatomą pjovimo kelią, kad įsitikintumėte, jog niekas netrukdo arba nėra pavojaus perpjauti atramą. u Jei apdirbama detalė yra platesnė ar ilgesnė nei darbo stalas, pasirūpinkite tinkama atrama, pavyzdžiui, sta- lo ilginamąja dalimi, pjovimo ožiais ar pan. Jei ilgesnių ar platesnių nei reguliuojamo kampo pjūklo stalas detalių tvirtai neprispausite, jos gali apvirsti. Nupjauta detalės dalis ar virstanti apdirbama detalė gali pakelti apatinį ap- sauginį gaubtą ar ją gali išsviesti besisukantis pjūklo dis- kas. u Neprašykite kito asmens, kad palaikytų detalę, užuot naudoję stalo ilginamąją dalį ar papildomą atramą. Dėl netinkamos apdirbamos detalės atramos pjaunant pjūklas gali užstrigti arba detalė gali pasislinkti ir pastumti jus ar jūsų pagalbininką link besisukančio pjūklo disko. u Būtina užtikrinti, kad nupjauta ruošinio dalis nebūtų spaudžiama prie besisukančio pjūklo disko. Jei yra ne- daug vietos, pvz., naudojamos išilginės atramos, tai nu- pjauta dalis gali užpleištuoti pjūklo diske ir didele jėga iš- lėkti iš įrankio. u Visada naudokite spaustuvus ar fiksavimo priemones, skirtas tinkamai pritvirtinti apvalias detales, pvz., rąs- telius ar vamzdžius. Pjaunant rąstai turi tendenciją riedėti, o pjūklas į juos įsikerta, dėl ko ruošinys su jūsų ra- nka gali būti įtraukti į ruošinį. u Prieš pradėdami pjauti, palaukite, kol pjūklas pasieks reikiamą sukimosi greitį. Taip išvengsite pavojaus, kad apdirbama detalė bus sviesta. u Jei apdirbama detalė ar pjūklas užstringa, skersavimo ir suleidimo pjūklą išjunkite. Palaukite, kol sustos visos besisukančios dalys, ištraukite laido kištuką iš maitinimo lizdo ir (arba) išimkite akumuliatorių. Tada pašalinkite stringančią medžiagą. Jei užstrigus pjausite toliau, galite prarasti kontrolę arba sugadinti skersavimo ir suleidimo pjūklą. u Baigę pjauti, atleiskite jungiklį, palaikykite pjūklą nu- leidę, kol jis nustos suktis, tada patraukite nupjautą dalį. Laikyti ranką prie stojančio pjūklo yra pavojinga. u Jei norite įpjauti arba atleisti jungiklį prieš visiškai nu- leisdami pjūklo galvą, tvirtai laikykite rankeną. Jei pjūklą bandysite stabdyti, jo galva gali staiga nusileisti že- myn ir sukelti pavojų susižaloti. u Neatleiskite rankenos, kai pjovimo galvutė pasiekia žemiausią padėtį. Pjovimo galvutę į aukščiausią padėtį visada grąžinkite ranka. Jei pjovimo galvutė juda ne- kontroliuojamai, kyla sužalojimo rizika. u Darbo vietą laikykite švarią. Medžiagų mišiniai yra ypač pavojingi. Spalvotųjų metalų dulkės gali užsidegti arba sprogti. u Nenaudokite atšipusių, įtrūkusių, sulinkusių ar pažeis- tų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl at- siranda per didelė trintis, stringa pjūklo diskas ir suke- liama atatranka. u Nenaudokite pjovimo diskų, pagamintų iš didelio at- sparumo greitapjovio plieno (HSS). Tokie diskai gali greitai sulūžti. u Naudokite tik tinkamo dydžio pjūklo diskus ir su tinka- ma tvirtinimo kiauryme (pvz., rombo formos arba ap- valia). Jei pjūklo diskas netinka pjūklo tvirtinimo deta- lėms, jis gali pasislinkti nuo centro, todėl galite prarasti įrankio kontrolę. u Kai elektrinis įrankis veikia, iš pjovimo zonos niekada nebandykite pašalinti pjovimo likučių, medienos drož- lių ar pan. Pirmiausia nustatykite elektrinio įrankio svertą į ramybės padėtį ir išjunkite elektrinį įrankį. u Baigę dirbti nelieskite pjūklo disko, kol jis neatvėso. Pjūklo diskas dirbant su prietaisu labai įkaista. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. u Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di- delės apkrovos. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių po- veikio, ugnies, nešvarumų, vandens ir drėg- mės. Iškyla sprogimo ir trumpojo jungimo pavo- jus. u Elektrinis įrankis tiekiamas su įspėjamuoju lazerio spindulio ženklu (žr. „Simboliai ir jų reikšmės“). u Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kar- tą, ant įspėjamojo ženklo užklijuokite kartu su prie- taisu pateiktą lipduką jūsų šalies kalba. u Nenuimkite įspėjamųjų ženklų nuo elektrinio įrankio. Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti ne- laimingus atsitikimus arba pakenkti akims. u Jei į akis buvo nukreipta lazerio spinduliuotė, akis rei- kia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio. u Nedarykite jokių lazerinio įtaiso pakeitimų. Šioje nau- dojimo instrukcijoje aprašytomis nustatymo galimybėmis galite naudotis nekeldami jokio pavojaus. u Saugokite, kad vaikai be priežiūros nenaudotų elektri- nio įrankio. Jie netikėtai gali apakinti kitus asmenis arba patys save Bosch Power Tools 1 609 92A 9PK | (19.04.2024)400 | Lietuvių k. Simboliai Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį įrankį. Prašome įsiminti simbolius ir jų reikšmes. Teisinga simbolių interpretacija padės geriau ir saugiau nau- dotis elektriniu įrankiu. Simboliai ir jų reikšmės Lazerio spinduliuotė Nežiūrėti į lazerio spindulį 2 klasės buitinis lazerinis gaminys EN 50689:2021 Nekiškite rankų į pjovimo zoną, kai prietaisas veikia. Prisilietus prie pjovi- mo disko galima susižaloti. Dirbkite su apsaugine kauke nuo dul- kių. Dirbkite su apsauginiais akiniais. Dirbkite su klausos apsaugos priemo- nėmis. Dėl triukšmo poveikio galima pra- rasti klausą. Pavojinga zona! Rankas, pirštus ir pla- štakas laikykite toliau nuo šios zonos. Norėdami elektrinį įrankį transportuoti, imkite jį tik už šių pažymėtų vietų (specia- lių išėmų) arba transportavimo rankenos. Pjaunant įstrižuoju kampu vertikalioje plokštumoje, reikia visiškai ištraukti arba nuimti reguliuojamus atraminius bėge- lius. D d Atkreipkite dėmesį į pjūklo disko matme- nis (pjūklo disko skersmuo D, kiaurymės skersmuo d). Kiaurymės skersmuo d turi tiksliai atitikti įrankio suklį. Jei reikia nau- doti siaurinamuosius jungimo elementus, tai siaurinamojo jungimo elemento mat- menys turi tikti pjūklo disko korpuso sto- riui ir pjūklo disko kiaurymės skersmeniui bei įrankio suklio skersmeniui. Jei tik gali- ma, naudokite kartu su pjūklo disku kartu Simboliai ir jų reikšmės pateiktus siaurinamuosius jungimo ele- mentus. Pjūklo disko skersmuo D turi atitikti ant simbolio pateiktus duomenis. Taip pat žr. „Tinkamų pjūklo diskų mat- menys“, skyriuje „Techniniai duomenys“. Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Naudojimas pagal paskirtį Šis elektrinis įrankis yra skirtas naudoti stacionariai, atlieka- nt medienoje tiesius išilginius ir skersinius pjūvius. Įstrižo pjūvio kampas horizontalioje plokštumoje gali būti nuo –48° iki +48°, o įstrižo pjūvio kampas vertikalioje plokštumoje nuo47° (kairėje pusėje) iki47° (dešinėje pusėje). Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai medienai bei drožlių ir pluošto plokštėms pjauti. Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio profilius ir plastiką. Šis gaminys yra plataus vartojimo lazerinis gaminys pagal EN50689. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius. (1) Traukiamojo įtaiso fiksuojamasis varžtas (2) Traukiamasis įtaisas (3) Rankena prietaisui nešti (4) Apsauginis gaubtas (5) Įjungimo-išjungimo jungiklio įjungimo blokatorius (6) Įjungimo-išjungimo jungiklis (7) Rankena (8) Lazerio apsauginis gaubtelis (9) Lazerio spindulio išėjimo anga (10) Slankusis apsauginis gaubtas (11) Slydimo ratukas (12) Pjovimo stalas (13) Montavimo kiaurymės (14) Įstatomoji plokštelė (15) Fiksuojamasis spaustuvas (16) Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfik- suoti (horizontalioje plokštumoje) 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsLietuvių k. | 401 (17) Prispaudžiamoji svirtelė įstrižo pjūvio kampui nustatyti (horizontalioje plokštumoje) (18) Apsauga nuo apvirtimo (19) Įspėjamasis lazerio spindulio ženklas (20) Įpjovos standartiniam įstrižo pjūvio kampui (hori- zontalioje plokštumoje) (21) Įstrižo pjūvio kampo skalė (horizontalioje plokštu- moje) (22) Pjovimo stalo ilginamosios dalies prispaudžia- masis varžtas (23) Pjovimo stalo ilginamoji dalis (24) Ruošinio atrama (lanksti įstatymo sistema) (25) Fiksuotas atraminis bėgelis (26) Reguliuojamas atraminis bėgelis (27) Įstrižo pjūvio kampo skalė (vertikalioje plokštumo- je) (28) Įstrižo pjūvio kampo žymeklis (vertikalioje plokštu- moje) (29) Drožlių nukreipimo įtaisas (30) Pjūklelis (31) Suklio fiksatorius (32) Akumuliatoriaus atblokavimo klavišas (33) Akumuliatorius (34) Transportavimo apsauga (35) Apsauginis nuo apvirtimo lankelis (36) Atrama vienodo ilgio ruošiniams (37) Dulkių surinkimo maišelis (38) Gylio ribotuvo reguliavimo varžtas (39) Gylio ribotuvas (40) Srieginis strypas (41) Veržtuvas (42) Kiaurymės veržtuvui (43) Šešiabriaunis raktas/plokščiasis atsuktuvas (44) Reguliuojamo atraminio bėgelio fiksuojamasis varžtas (45) Įstrižo pjūvio kampo prispaudžiamasis ratukas (vertikalioje plokštumoje) (46) Įstrižo pjūvio kampo fiksuojamoji svirtelė (vertika- lioje plokštumoje) (47) Išėma ruošinio atramai (ant elektrinio įrankio) (48) Išėma antrai ruošinio atramai (ant ruošinio at- ramos) (49) Srieginė smeigė (50) Nusiurbimo adapteris (51) Varžtas su vidiniu šešiakampiu pjūklo diskui tvirtin-

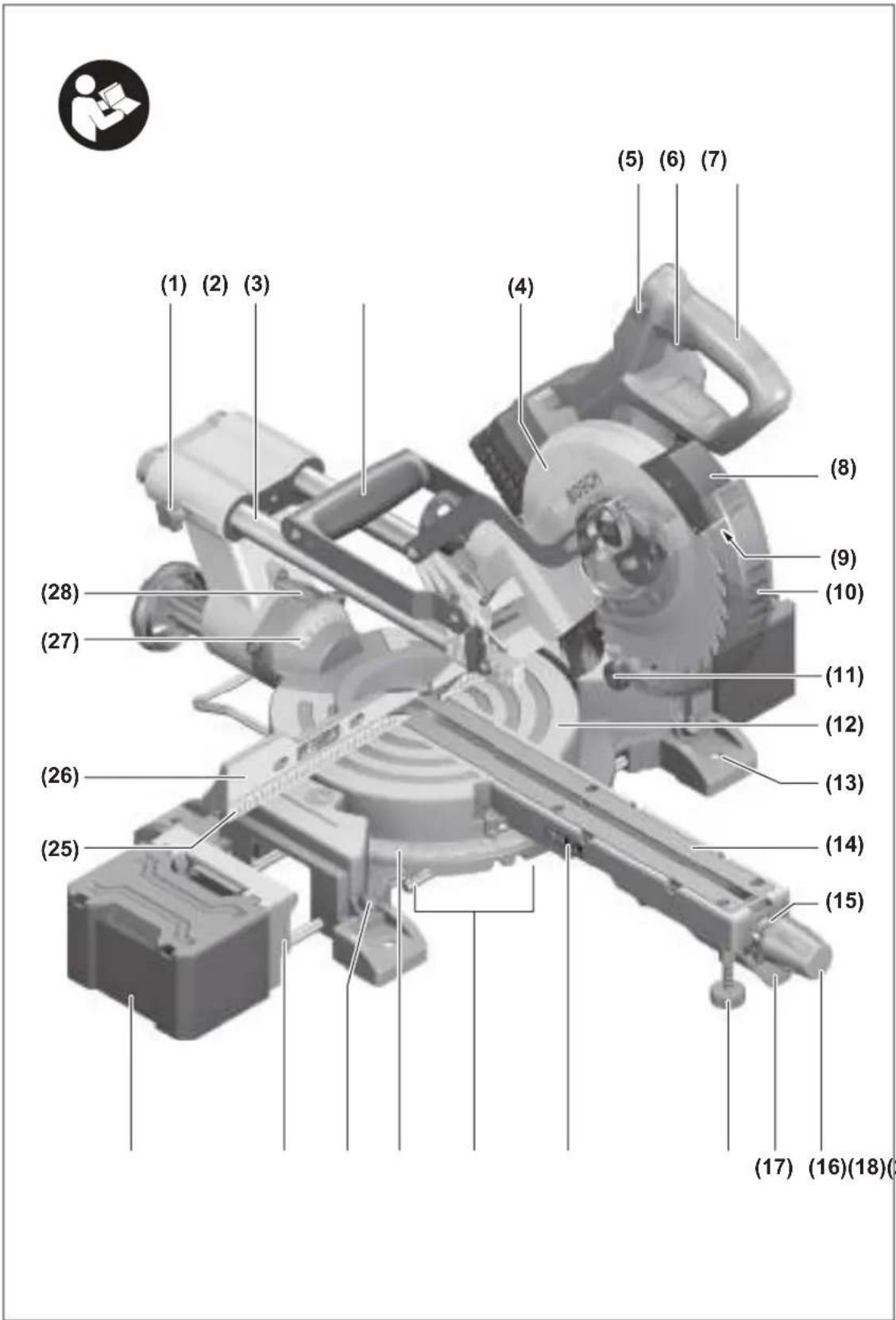

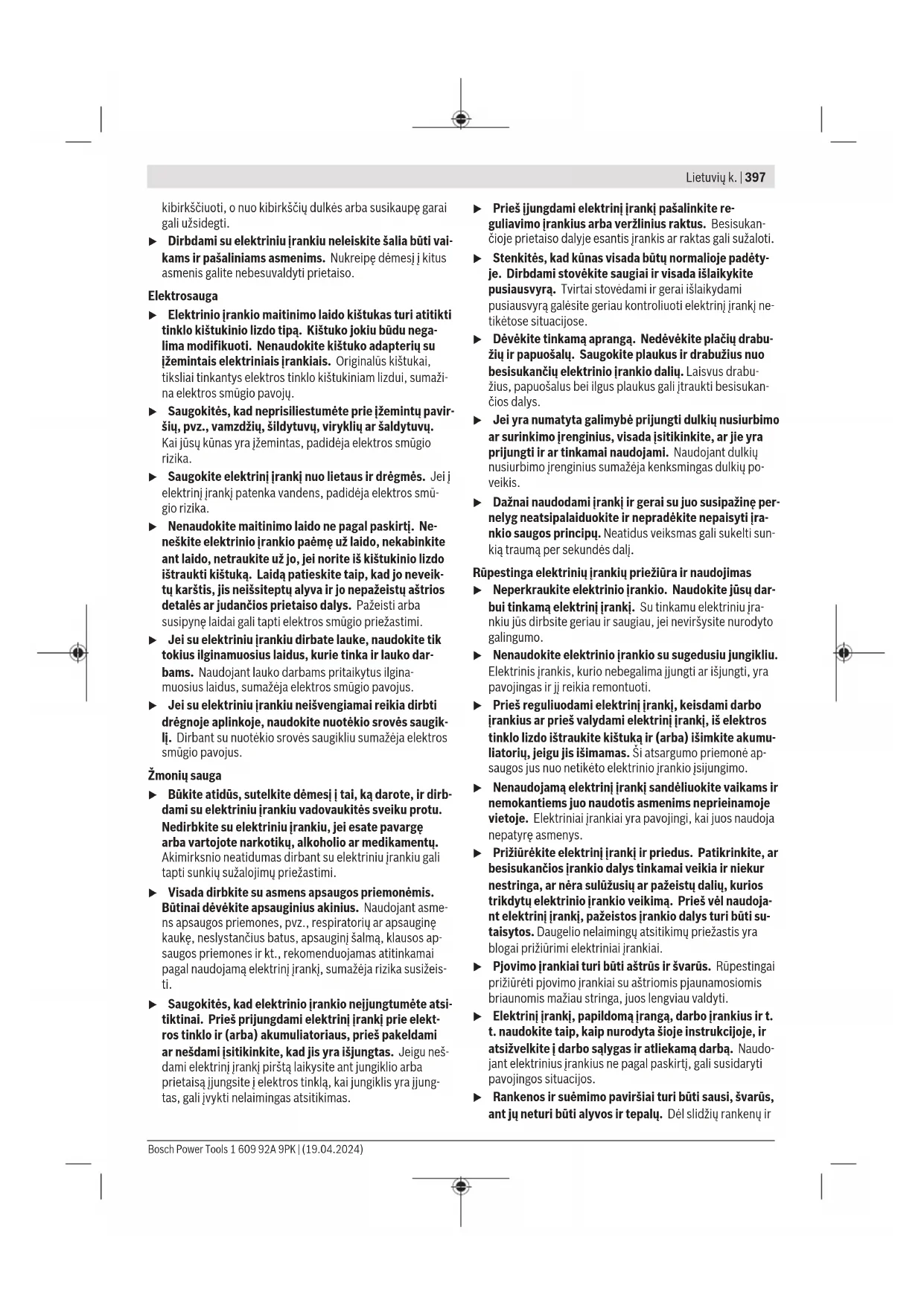

(52) Prispaudžiamoji jungė (53) Vidinė prispaudžiamoji jungė (54) Įstatomosios plokštelės tvirtinamieji varžtai (55) Lazerio apsauginio gaubtelio varžtas (56) Lazerio korpuso tvirtinamasis varžtas (57) Lazerio korpusas (58) Įstrižo pjūvio kampo žymeklis (horizontalioje plokštumoje) (59) Kampo žymeklio varžtas (horizontalioje plokštu- moje) (60) Kampo žymeklio varžtas (vertikalioje plokštumoje) (61) Išėmos prietaisui nešti Techniniai duomenys Akumulaitorinis slankusis skersavimo ir suleidi- mo pjūklas

GCM 18V-216 D GCM 18V-216 D

Gaminio numeris 3601M510.. 3601M510B. 3601M5108. Nominalioji įtampa V= 18 18 Tuščiosios eigos sūkių skaičius

Lazerio tipas nm 650 650 mW <1 <1 Lazerio klasė 2 2 Svoris

kg 16,4–17,4 16,4–17,4 Rekomenduojama aplinkos temperatūra įkraunant °C 0...+35 0...+35 Leidžiamoji aplinkos temperatūra veikiant

ir sandė- liuojant °C –20...+50 –20...+50 Rekomenduojami akumuliatoriai GBA18V... ProCORE18V... GBA18V... ProCORE18V... Rekomenduojami krovikliai GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... Bosch Power Tools 1 609 92A 9PK | (19.04.2024)402 | Lietuvių k. Akumulaitorinis slankusis skersavimo ir suleidi- mo pjūklas

GCM 18V-216 D GCM 18V-216 D

Tinkamų pjūklo diskų matmenys Pjūklo disko skersmuo D mm 216 216 Pjūklo disko korpuso storis mm 1,2–1,8 1,2–1,8 Kiaurymės skersmuo d mm 30 25,4

Išmatuota 20−25°C temperatūroje su akumuliatoriumiProCORE18V 8.0Ah. B) Priklausomai nuo naudojamo akumuliatoriaus C) Ribota galia, esant temperatūrai <0 °C Leidžiamieji ruošinio matmenys (maksimalūs/minimalūs): (žr. „Leistini ruošinio matmenys“, Puslapis407) Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac. Informacija apie triukšmą Triukšmo emisijos vertės nustatytos pagalENIEC62841-3-9. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis93dB(A); garso galios lygis107dB(A). Paklaida K=3dB. Dirbkite su klausos apsaugos priemonėmis! Šioje instrukcijoje pateikta triukšmo emisijos vertė buvo iš- matuota pagal standartizuotą matavimo metodą, ir ją galima naudoti lyginant elektrinius įrankius. Ji taip pat skirta triukš- mo emisijai iš anksto įvertinti. Nurodyta triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įra- nkiais arba jeigu jis nepakankamai techniškai prižiūrimas, triukšmo emisijos vertė gali kisti. Tokiu atveju triukšmo emi- sija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis bu- vo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, triukšmo emisija per visą darbo laiką žymiai suma- žės. Akumuliatorius Bosch akumuliatorinius elektrinius įrankius parduoda ir be akumuliatoriaus. Ar į jūsų elektrinio įrankio tiekiamą komp- lektą įeina akumuliatorius, galite pažiūrėti ant pakuotės. Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame prietaise naudojamo ličio jonų akumuliatoriaus. Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumu- liatorius veiktų visa galia, prieš pirmąjį naudojimą akumulia- torių visiškai įkraukite. Akumuliatoriaus įdėjimas Įkrautą akumuliatorių stumkite į akumuliatoriaus laikiklį, kol pajusite, kad užsifiksavo. Akumuliatoriaus išėmimas Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos. Akumuliatoriuje yra 2fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumu- liatorių tinkamoje padėtyje palaiko spyruoklė. Akumuliatoriaus įkrovos būklės indikatorius Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės in- dikatoriumi. Žali akumuliatoriaus įkrovos būklės indikatoriairodo akumu- liatoriausįkrovos būklę. Dėl saugumo, įkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia. Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . Tai galima ir tada, kai akumuliatorius yra išimtas. Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis in- dikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti. Akumuliatoriaus tipas GBA 18V... Šviesos diodas Talpa Šviečia nuolat 3× žali 60–100% Šviečia nuolat 2× žali 30–60% Šviečia nuolat 1× žalias 5–30% Mirksi 1× žalias 0–5% Akumuliatoriaus tipas ProCORE18V... Šviesos diodas Talpa Šviečia nuolat 5× žali 80–100% Šviečia nuolat 4× žali 60–80% Šviečia nuolat 3× žali 40–60% Šviečia nuolat 2× žali 20–40% 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsLietuvių k. | 403 Šviesos diodas Talpa Šviečia nuolat 1× žalias 5–20% Mirksi 1× žalias 0–5% Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem- peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo- bilyje. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpė- jimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų. Montavimas u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. Tiekiamas komplektas Atkreipkite dėmesį į eksploatavimo instrukcijos pradžioje pavaizduotą tiekiamą komplektą. Prieš pradėdami elektrinį įrankį naudoti pirmą kartą patikrin- kite, ar buvo pristatytos visos žemiau nurodytos dalys: – Slankusis skersavimo ir suleidimo pjūklas su įmontuotu pjūklo disku – Prispaudžiamasis ratukas(45) – Reguliuojamas atraminis bėgelis(26) – Veržtuvas(41) – Šešiabriaunis raktas/plokščiasis atsuktuvas(43) – Dulkių surinkimo maišelis(37) – Ruošinio atramos(24) (2 vnt.) Nuoroda: patikrinkite, ar elektrinis įrankis nepažeistas. Prieš tęsdami elektrinio įrankio naudojimą būtinai patikrin- kite, ar apsauginiai įtaisai bei truputį pažeistos elektrinio įra- nkio dalys veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir ne- stringa, ar jos nepažeistos. Kad elektrinis įrankis nepriekaiš- tingai veiktų, visos dalys turi būti tinkamai sumontuotos ir atitikti visus reikalavimus. Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai sure- montuoti ar pakeisti įgaliotose specializuotose dirbtuvėse. Atskirų dalių montavimas – Tiekiamas dalis atsargiai išimkite iš pakuotės. – Nuo elektrinio prietaiso ir kartu tiekiamos papildomos įrangos nuimkite visas pakavimo medžiagas. – Kad lengviau būtų montuoti kartu tiekiamus prietaiso ele- mentus, elektrinis įrankis turi stovėti transportavimo pa- dėtyje. Ruošinio atramų montavimas (žr.A1 pav.) Ruošinio atramas(24) galima montuoti kairėje, dešinėje arba priekyje ant elektrinio įrankio. Dėl lanksčios įstatymo sistemos galima didelė ilginimo ir platinimo variantų įvairovė (žr.G pav.). – Priklausomai nuo poreikio, ruošinio atramas(24) įstaty- kite į elektriniame įrankyje esančias išėmas(47) arba į antroje ruošinio atramoje esančias išėmas(48). u Elektrinio įrankio niekada neneškite laikydami už ruo- šinio atramų . Elektriniam įrankiui transportuoti naudokite tik trans- portavimo įtaisus. Prispaudžiamojo ratuko montavimas (žr.A2 pav.) Prispaudžiamasis ratukas(45) fiksuoja nustatytą įstrižo pjū- vio kampą vertikalioje plokštumoje, jo reikia saugiam veiki- mui užtikrinti. – Nuo srieginės smeigės(49) nusukite šešiabriaunę veržlę. – Prispaudžiamąjį ratuką(45) sukite pagal laikrodžio rodyk- lę ant srieginės smeigės(49) ir tvirtai jį užveržkite. Reguliuojamo atraminio bėgelio montavimas (žr.A3 pav.) Prieš pjovimą reikia primontuoti reguliuojamą atraminį bėgelį(26). – Atraminį bėgelį(26) pjūklo disko dešinėje stumkite į ati- tinkamą griovelį ir tvirtai užveržkite fiksuojamąjį varžtą(44). Lygioji atraminio bėgelio dalis turi būti nukreipta į vidų li- nk pjūklo disko. Stacionarus ir lankstus montavimas u Norint užtikrinti saugų darbą, elektrinį įrankį prieš pradedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio). Montavimas ant darbinio paviršiaus (žr.B1−B2pav.) – Pritvirtinkite elektrinį įrankį specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui yra skirtos kiaurymės(13). arba – Priveržkite prietaiso kojeles standartiniu veržtuvu prie darbinio paviršiaus. Montavimas prie Bosch darbinio stalo Naudojantis Bosch GTA darbiniais stalais su reguliuojamo aukščio kojelėmis, elektrinį įrankį galima pastatyti ant bet ko- kio pagrindo. Darbinio stalo ruošinio atramos skirtos ilgiems ruošiniams padėti. u Perskaitykite visas prie darbinio stalo pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant įspėjamųjų nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras ir/arba galima susižaloti ar sužaloti kitus asmenis. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)404 | Lietuvių k. u Prieš pradėdami montuoti prietaisą, tinkamai surin- kite darbinį stalą. Kad stalas su prietaisu nesulūžtų, bū- tina nepriekaištingai sumontuoti. – Elektrinį įrankį ant darbinio stalo montuokite transportavi- mo padėtyje. Nestabilus pastatymas (nerekomenduojamas!) (žr.B3 pav.). Jei išimtinais atvejais nebus galimybės prietaiso pritvirtinti prie lygaus ir stabilaus darbinio paviršiaus, jį galite pastatyti naudodamiesi apsauga nuo apvirtimo. u Be apsaugos nuo apvirtimo elektrinis įrankis stovi ne- stabiliai ir gali parvirsti – ypač pjaunant didžiausiu įstrižuoju kampu horizontalioje ir/arba vertikalioje plokštumoje. – Apsaugą nuo apvirtimo (18) įsukite arba išsukite tiek, kad prietaisas ant darbinio paviršiaus stovėtų lygiai. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinkan- čią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Dulkių ir pjuvenų nusiurbimo įrangą gali užblokuoti dulkės, pjuvenos ir atskilusios ruošinio dalys. – Išjunkite elektrinį įrankį ir išimkite akumuliatorių. – Palaukite, kol pjūklo diskas visiškai sustos. – Nustatykite užsiblokavimo priežastį ir ją pašalinkite. Integruotas dulkių nusiurbimas (žr.Cpav.) Drožlėms surinkti naudokite kartu tiekiamą dulkių surinkimo maišelį(37). – Transportavimo rankeną(3) nustatykite vertikaliai. – Įstatykite dulkių surinkimo maišelį(37) ant nusiurbimo adapterio(50) ir pasukite maištelį taip, kad nusiurbimo maišelio kaištelis įsistatytų nusiurbimo adapterio išėmoje. Pjaunant dulkių surinkimo maišelis niekada neturi liestis prie judančių prietaiso dalių. Laiku iškratykite dulkių surinkimo maišelį. u Po kiekvieno naudojimo patikrinkite ir išvalykite dul- kių surinkimo maišelį. u Kad išvengtumėte gaisro pavojaus, prieš pjaudami aliuminį dulkių surinkimo maišelį nuimkite. Išorinis dulkių nusiurbimas Norėdami siurbti, prie pjuvenų nusiurbimo adapterio(50) taip pat galite prijungti dulkių siurblio žarną (Ø35mm). – Dulkių siurblio žarną sujunkite su nusiurbimo adapteriu(50). Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pju- venoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį. Pjūklo disko keitimas (žr. D1−D4 pav.) u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. u Montuodami pjūklo diską mūvėkite apsaugines pirš- tines. Prisilietus prie pjūklo disko iškyla susižalojimo pa- vojus. Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių. Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudo- jimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN847‑1 bei atitinkamai paženklinti. Naudokite tik šio elektrinio įrankio gamintojo rekomenduoja- mus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip apsaugosite pjūklo dantis nuo perkaitimo pjaunant. Pjūklo disko išėmimas – Elektrinį įrankį nustatykite į darbinę padėtį. – Slankųjį apsauginį gaubtą(10)atitraukite atgal ir laikykite jį šioje padėtyje. – Šešiabriauniu raktu(6mm) (43) sukite varžtą su vidiniu šešiakampiu(51) ir tuo pačiu spauskite suklio fiksatorių(31), kol jis užsifiksuos. – Suklio fiksatorių(31)laikykite paspaustą ir išsukite varžtą su vidiniu šešiakampiu(51), sukdami pagal laikrodžio rodyklę (kairinis sriegis!). – Nuimkite prispaudžiamąją jungę(52). – Išimkite pjūklo diską(30). – Slankųjį apsauginį gaubtą atsargiai vėl nuleiskite žemyn. Pjūklo disko įdėjimas u Įdėdami naują pjūklo diską atkreipkite dėmesį, kad pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo dis- ko) sutaptų su rodyklės ant slankiojo apsauginio gaub- to kryptimi! Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti. – Slankųjį apsauginį gaubtą(10)atitraukite atgal ir laikykite jį šioje padėtyje. – Uždėkite naują pjūklo diską ant vidinės prispaudžiamo- sios jungės(53). 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsLietuvių k. | 405 – Uždėkite prispaudžiamąją jungę(52) ir varžtą su vidiniu šešiakampiu(51). Spauskite suklio fiksatorių(31), kol jis užsifiksuos, ir užveržkite varžtą su vidiniu šešiakampiu, sukdami prieš laikrodžio rodyklę. – Slankųjį apsauginį gaubtą atsargiai vėl nuleiskite žemyn. Naudojimas u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. Transportavimo apsauga (žr.Epav.) Naudojant transportavimo apsaugą(34), elektrinį įrankį lengviau transportuoti į įvairias eksploatavimo vietas. Prietaiso atblokavimas (darbinė padėtis) – Rankena (7) lenkite prietaiso svertą šiek tiek žemyn, kad atblokuotumėte transportavimo apsaugą (34). – Transportavimo apsaugą (34) visiškai ištraukite. – Lėtai kelkite prietaiso svertą aukštyn. Prietaiso užblokavimas (transportavimo padėtis) – Atlaisvinkite fiksuojamąjį varžtą(1), jei traukiamasis įtaisas(2) stringa. Prietaiso svertą kiek galima patraukite pirmyn ir, norėdami užfiksuoti traukiamąjį įtaisą, fiksuoja- mąjį važtą vėl užveržkite. – Gylio ribotuvą(39) traukite aukštyn. – Kad užfiksuotumėte pjovimo stalą(12) užveržkite fiksuo- jamąją rankenėlę(16). – Prietaiso svertą už rankenos(7) lenkite žemyn tol, kol tra- nsportavimo apsaugą(34) bus galima visiškai įstumti vi- dun. Dabar prietaiso svertas yra saugiai užfiksuotas transportavi- mui. Paruošimas darbui Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo. Norint tai atlikti, reikia turėti patirties ir specialių įrankių. Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar- bą atliks greitai ir patikimai. Pjovimo stalo pailginimas/paplatinimas (žr.F−G pav.) Ilgų ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti. Naudojant pjovimo stalo ilginamąsias dalis(23)galima pail- ginti pjovimo stalą kairėje arba dešinėje. – Atlaisvinkite prispaudžiamąjį varžtą(22). – Pjovimo stalo ilginamąją dalį(23)iki pageidaujamo ilgio traukite į išorę. – Norėdami užfiksuoti stalo ilginamąją dalį, vėl užveržkite prispaudžiamąjį varžtą(22). Dėl lanksčios ruošinio atramų įstatymo sistemos(24) galima didelė ilginimo ir platinimo variantų įvairovė. – Priklausomai nuo poreikio, ruošinio atramas(24) įstaty- kite į elektriniame įrankyje esančias išėmas(47) arba į antroje ruošinio atramoje esančias išėmas(48). u Elektrinio įrankio niekada neneškite laikydami už ruo- šinio atramų . Elektriniam įrankiui transportuoti naudokite tik trans- portavimo įtaisus. Atraminio bėgelio pastūmimas (žr.Hpav.) Atlikdami įstrižus pjūvius horizontalioje ir/arba vertikalioje plokštumoje, priklausomai nuo pjūvio krypties, į išorę turite ištrauk- ti arba visiškai nuimti kairįjį arba dešinįjį reguliuojamą atraminį bėgelį(26). Įstrižo pjūvio kampas vertika- lioje plokštumoje Įstrižo pjūvio kampas horizon- talioje plokštu- moje 0°–22,5° (kairėje/dešinėje) >0° – Atlaisvinkite kairįjį/dešinįjį fiksuojamąjį varžtą(44). – Kiek galima į išorę ištraukite kairįjį/dešinįjį reguliuojamą atraminį bėgelį(26). 22,5°−47° (kairėje/dešinėje) ≤ 48° (kairėje/dešinėje) – Atlaisvinkite kairįjį/dešinįjį fiksuojamąjį varžtą(44). – Kiek galima į išorę ištraukite kairįjį/dešinįjį reguliuojamą atraminį bėgelį(26). – Reguliuojamą atraminį bėgelį keldami aukštyn visai nuimkite. Ruošinio tvirtinimas (žr.Ipav.) Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada privalote gerai priveržti. Neapdorokite ruošinių, kurie yra per maži, kad juos būtų gali- ma gerai priveržti. – Spauskite ruošinį į atraminius bėgelius(26) ir (25). – Kartu teikiamą veržtuvą(41)įstatykite į specialią kiaurymę(42). – Prispaudimo veržtuvo srieginį strypą(40)priderinkite prie ruošinio aukščio. – Užveržkite srieginį strypą(40)ir tokiu būdu užfiksuokite ruošinį. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)406 | Lietuvių k. Įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas Standartinio įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. J pav.) Kad būtų galima greitai ir tiksliai nustatyti dažnai naudo- jamus įstrižo pjūvio kampus horizontalioje plokštumoje, ant pjovimo stalo yra įpjovos (20): kairėn dešinėn

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45° – Atlaisvinkite fiksuojamąją rankenėlę (16), jei ji yra užverž- ta. – Traukite svirtelę (17) ir sukite pjovimo stalą (12) iki no- rimos įpjovos kairėje arba dešinėje. – Svirtelę vėl atleiskite. Turite jausti, kaip svirtelė įsistato į įpjovą. – Fiksuojamąją rankenėlę (16) vėl užveržkite. Bet kokio įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. K pav.) Įstrižo pjūvio kampą horizontalioje plokštumoje galima nustatyti nuo48°(kairėje pusėje) iki48°(dešinėje pusėje). – Atlaisvinkite fiksuojamąją rankenėlę(16), jei ji yra užverž- ta. – Veržkite svirtelę(17) ir tuo pačiu spauskite fiksuojamąjį spaustuvą(15), kol jis užsifiksuos specialiame tam numa- tytame griovelyje. Tada pjovimo stalas galės laisvai judėti. – Sukite pjovimo stalą(12)fiksuojamąja rankenėle į kairę arba į dešinę, kol kampo žymeklis(58)parodys norimą įstrižo pjūvio kampą horizontalioje plokštumoje. – Fiksuojamąją rankenėlę(16)vėl užveržkite. – Norėdami svirtelę(17)vėl atlaisvinti (kad nustatytumėte standartinį įstrižo pjūvio kampą horizontalioje plokštumo- je), svirtelę pakelkite aukštyn. Fiksuojamasis spaustuvas(15) atšoka į savo pirminę pa- dėtį, o svirtelė(17) vėl gali užsifiksuoti įpjovose(20). Įstrižo pjūvio kampo vertikalioje plokštumoje nustatymas Įstrižo pjūvio kampą vertikalioje plokštumoje galima nustaty- ti nuo47°(kairėje pusėje) iki47°(dešinėje pusėje). Kad būtų galima greitai ir tiksliai nustatyti dažnai naudoja- mus įstrižo pjūvio kampus, 0°, 22,5° ir 45° kampams yra fik- suotos padėtys. – Įsitikinkite, kad yra sumontuotas prispaudžiamasis ratukas(45) (žr. „Prispaudžiamojo ratuko montavimas (žr.A2 pav.)“, Puslapis403). Standartinio įstrižo pjūvio kampo vertikalioje plokštumoje nustatymas (žr.Lpav.) – Kiek galima į išorę ištraukite reguliuojamus atraminius bėgelius(26) arba juos visai išimkite. – Atlaisvinkite prispaudžiamąjį ratuką(45). – Patraukite į išorę fiksuojamąją svirtelę(46) ir užfiksuokite ją laisvosios eigos padėtyje. Tokiu būdu galite naudotis visu įstrižo pjūvio kampo diapazonu (kairėje ir dešinėje). – Rankena(7) lenkite prietaiso svertą į kairę arba į dešinę, kol kampo žymeklis(28) parodys pageidaujamą standar- tinį įstrižo pjūvio kampą vertikalioje plokštumoje. – Sukite fiksatoriaus svirtelę(46). Turite jausti, kaip fiksuo- jamoji svirtelė užsifiksavo pageidaujamo standartinio įstrižo pjūvio kampo padėtyje vertikalioje plokštumoje . – Vėl tvirtai užveržkite prispaudžiamąjį ratuką(45). Bet kokio įstrižo pjūvio kampo vertikalioje plokštumoje nustatymas – Kiek galima į išorę ištraukite reguliuojamus atraminius bėgelius(26) arba juos visai išimkite. – Atlaisvinkite prispaudžiamąjį ratuką(45). – Patraukite į išorę fiksuojamąją svirtelę(46) ir užfiksuokite ją laisvosios eigos padėtyje. Tokiu būdu galite naudotis visu įstrižo pjūvio kampo diapazonu (kairėje ir dešinėje). – Rankena(7) lenkite prietaiso svertą į kairę arba į dešinę, kol kampo žymeklis(28) parodys pageidaujamą įstrižo pjūvio kampą vertikalioje plokštumoje. – Vėl tvirtai užveržkite prispaudžiamąjį ratuką(45). Paruošimas naudoti u Prieš pradėdami pjauti visada gerai užveržkite fiksuo- jamąją rankenėlę(16) ir prispaudžiamąją ratuką(45). Priešingu atveju pjūklo diskas gali užstrigti ruošinyje. Įjungimas (žr.Mpav.) – Norėdami elektrinį įrankį įjungti, pirmiausia į vidurį pastumkite įjungimo blokatorių(5), o po to paspauskite įjungimo-išjungimo jungiklį(6) ir laikykite jį paspaustą. Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio (6) už- fiksuoti negalima, dirbant su įrankiu jis visada turi būti laiko- mas nuspaustas. Išjungimas – Norėdami išjungti, atleiskite įjungimo-išjungimo jungiklį (6). Pjovimas Bendrosios pjovimo nuorodos u Prieš pradėdami pjauti visada gerai užveržkite fiksuo- jamąją rankenėlę(16) ir prispaudžiamąjį ratuką(45). Priešingu atveju pjūklo diskas gali užstrigti ruošinyje. u Prieš pradėdami pjauti įsitikinkite, kad pjūklo diskas negalės paliesti nei atraminio bėgelio, nei veržtuvų, nei kitų prietaiso dalių. Nuimkite pritvirtintas pagalbi- nes atramas arba jas atitinkamai priderinkite. Saugokite pjūklo diską nuo smūgių ir sutrenkimų. Nespaus- kite pjūklo disko iš šono. Pjaukite tik naudojimo pagal paskirtį skyriuje nurodytas me- džiagas. Neapdorokite jokių persikreipusių ruošinių. Ruošinys turi bū- ti su lygiu kraštu, kad jį būtų galima priglausti prie atraminio bėgelio. 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsLietuvių k. | 407 Ilgų ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti. Įsitikinkite, kad slankusis apsauginis gaubtas gerai veikia ir gali laisvai judėti. Įrankio svertą lenkiant žemyn, slankusis apsauginis gaubtas turi atsidaryti. Įrankio svertą keliant aukštyn, slankusis apsauginis gaubtas turi vėl uždengti pjūk- lo diską, o aukščiausioje įrankio sverto padėtyje užsifiksuoti. Dirbančiojo padėtis (žr. N pav.) u Nestovėkite priešais elektrinį įrankį vienoje linijoje su pjūklo disku, visada stovėkite nuo pjovimo disko pasi- traukę į šoną. Taip jūsų kūnas bus apsaugotas nuo gali- mos atatrankos. – Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo disko. – Nesukryžiuokite savo rankų priešais prietaiso svertą. Pjovimas su traukiamuoju judesiu – Norėdami atlikti pjūvius su traukiamuoju įtaisu(2)(platūs ruošiniai), atlaisvinkite fiksuojamąjį varžtą(1), jei jis už- veržtas. – Jei reikia, nustatykite norimą įstrižo pjūvio kampą hori- zontalioje ir/arba vertikalioje plokštumoje. – Spauskite ruošinį į atraminius bėgelius(25)ir(26). – Suveržkite ruošinį atitinkamai pagal matmenis. – Traukite prietaiso svertą nuo atraminio bėgelio(25)tiek, kad pjūklo diskas būtų priešais ruošinį. – Prietaisą įjunkite. – Rankena(7)prietaiso svertą lėtai lenkite žemyn. – Spauskite prietaiso svertą atraminių bėgelių(25)ir(26)kryptimi ir perpjaukite ruošinį tolygia pastūma. – Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas vi- siškai sustos. – Lėtai kelkite prietaiso svertą aukštyn. Pjovimas be traukiamojo judesio (nupjovimas) (žr.Opav.) – Norėdami atlikti pjūvius be traukiamojo judesio (maži ruo- šiniai), atlaisvinkite fiksuojamąjį varžtą(1), jei jis yra už- veržtas. Stumkite prietaiso svertą atraminio bėgelio(25)kryptimi iki atramos ir fiksuojamąjį varžtą(1)vėl užveržkite. – Jei reikia, nustatykite norimą įstrižo pjūvio kampą hori- zontalioje ir/arba vertikalioje plokštumoje. – Spauskite ruošinį į atraminius bėgelius(25)ir(26). – Suveržkite ruošinį atitinkamai pagal matmenis. – Prietaisą įjunkite. – Rankena(7)prietaiso svertą lėtai lenkite žemyn. – Pjaukite ruošinį tolygia pastūma. – Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas vi- siškai sustos. – Lėtai kelkite prietaiso svertą aukštyn. Darbo patarimai Pjovimo linijos žymėjimas (žr.Ppav.) Du lazerio spinduliai rodo pjūklo disko pjovimo liniją. Todėl neatidarydami slankiojo apsauginio gaubto galite nustatyti tikslią ruošinio pjovimo padėtį. – Tuo tikslu įjunkite lazerio spindulius: trumpai spustelėkite įjungimo-išjungimo jungiklį(6), nepaspausdami įjungimo blokatoriaus(5). – Ruošinį nustatykite taip, kad ant jo esanti žymė būtų tarp abiejų lazerio spindulių. Nuoroda: prieš pradėdami pjauti patikrinkite, ar tinkamai rodoma pjūvio linija(žr. „Lazerio justavimas“, Puslapis408). Intensyviai naudojant dėl vibracijos lazerio spinduliai gali pa- sislinkti. Leistini ruošinio matmenys Didžiausi ruošiniai: Įstrižo pjūvio kampas horizon- talioje plokštumo-

Įstrižo pjūvio kampas vertika- lioje plokštumoje Aukštisxplotis [mm] 0° 0° 70x305 45°(kairėje/deši- nėje) 0° 70x215 45° (kairėje) 45° (kairėje) 42x215 45° (dešinėje) 45° (dešinėje) 20x215 0° 45° (kairėje) 42x305 0° 45° (dešinėje) 20x305 Mažiausi ruošiniai (=visi ruošiniai, kuriuos galima tvirtai įveržti kartu tiekiamu veržtuvu(41) pjūklo disko kairėje ar dešinėje): 100x40mm (ilgis x plotis) Maks. pjovimo gylis (0°/0°): 70mm Gylio ribotuvo nustatymas (išpjovos pjovimas) (žr.Qpav.) Gylio ribotuvą reikia perstatyti, jei norite pjauti griovelį. – Gylio ribotuvą(39) palenkite pirmyn. – Rankena(7) nulenkite prietaiso svertą į norimą padėtį. – Reguliavimo varžtą(38) pasukite tiek, kad varžto galas liestų gylio ribotuvą(39). – Lėtai kelkite prietaiso svertą aukštyn. Vienodo ilgio ruošinių pjovimas (žr.Rpav.) Kad būtų lengva pjauti vienodo ilgio ruošinius, galite naudoti kairiąją arba dešiniąją atramą vienodo ilgio ruošiniams(36). – Atramą vienodo ilgio ruošiniams(36) sukite į viršų. – Stalo ilginamąją dalį(23) nustatykite pagal pageidaujamą ruošinio ilgį. Nestandartiniai ruošiniai Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite la- bai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi bū- ti jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo stalo. Jei reikia, galite naudoti specialius laikiklius. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)408 | Lietuvių k. Įstatomųjų plokštelių keitimas (žr.Spav.) Įstatomosios plokštelės(14)po ilgesnio elektrinio įrankio naudojimo susidėvi. Pažeistas įstatomąsias plokšteles būtinai pakeiskite. – Elektrinį įrankį nustatykite į darbinę padėtį. – Standartiniu kryžminiu atsuktuvu išsukite varžtus(54) ir išimkite seną įstatomąją plokštelę(14). – Įdėkite naują įstatomąją plokštelę ir vėl užveržkite varžtus(54). Lazerio justavimas Nuoroda: norint patikrinti, kaip veikia lazeris, elektrinį įrankį reikia prijungti prie elektros tinklo. u Reguliuodami lazerį (pvz., stumdami prietaiso svertą) niekada nespauskite įjungimo-išjungimo jungiklio. Ne- tikėtai įsijungus elektriniam įrankiui galima susižaloti. – Elektrinį įrankį nustatykite į darbinę padėtį. – Sukite pjovimo stalą(12)iki įpjovos(20)0°. Turite jausti, kaip svirtelė(17)įsistato į įpjovą. Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo būtina patikrinti lazerio spindulius ir, jei reikia, nustatyti iš naujo. Norint tai atlikti, reikia turėti patirties ir specialių įrankių. Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar- bą atliks greitai ir patikimai. Patikrinimas (žr.T1pav.) – Ant ruošinio nubrėžkite tiesią pjūvio liniją. – Rankena(7)prietaiso svertą lėtai lenkite žemyn. – Nustatykite ruošinį taip, kad pjūklo disko dantys sutaptų su pjovimo linija. – Tvirtai laikykite ruošinį šioje padėtyje ir lėtai kelkite prie- taiso svertą aukštyn. – Įtvirtinkite ruošinį. – Jungikliu(6)įjunkite lazerio spindulius, nepaspausdami įjungimo blokatoriaus(5). Lazerio spinduliai, net ir nuleidžiant prietaiso svertą žemyn, per visą ilgį kairėje ir dešinėje turi būti vienodai nutolę nuo pjūvio linijos, pažymėtos ant ruošinio. Lazerio apsauginio gaubtelio nuėmimas (žr.T2 pav.) – Šešiabriauniu raktu(43) atlaisvinkite du lazerio apsaugi- nio gaubtelio(8) varžtus(55) ir nuimkite lazerio apsaugi- nį gaubtelį. Šoninės nuokrypos nustatymas lenkiant prietaiso svertą (žr.T3−T4pav.) – Atlaisvinkite tvirtinamąjį varžtą(56) (apie 1–2sūkius). Varžto visiškai neišsukite. – Lazerio korpusą(57) pastumkite į dešinę arba į kairę tiek, kad lazerio spinduliai prietaiso svertui leidžiantis žemyn nenukryptų į šoną. – Laikykite lazerio korpusą(57) šioje padėtyje ir vėl užverž- kite tvirtinamuosius varžtus(56). – Vėl pritvirtinkite lazerio apsauginį gaubtelį(8). Pagrindinių nustatymų patikrinimas ir reguliavimas Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo. Norint tai atlikti, reikia turėti patirties ir specialių įrankių. Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar- bą atliks greitai ir patikimai. Kampo žymeklio (horizontalioje plokštumoje) nustatymas (žr.U pav.) – Elektrinį įrankį nustatykite į darbinę padėtį. – Sukite pjovimo stalą(12)iki įpjovos(20)0°. Turite jausti, kaip svirtelė(17)įsistato į įpjovą. Patikrinimas Kampo žymeklis(58)turi būti vienoje linijoje su 0° žyme, esančia skalėje(21). Nustatymas – Kryžminiu atsuktuvu atlaisvinkite varžtą(59)ir nustaty- kite kampo žymeklį ties 0° žyme. – Vėl tvirtai priveržkite varžtą. Kampo žymeklio išlyginimas (žr.Vpav.) – Elektrinį įrankį nustatykite į darbinę padėtį. – Atlaisvinkite prispaudžiamąjį ratuką(45). – Patraukite į išorę fiksuojamąją svirtelę(46) ir prietaiso svertu nustatykite įstrižo pjūvio vertikalioje plokštumoje 0° kampą. – Atleiskite fiksuojamąją svirtelę(46). Turite jausti, kaip fik- suojamoji svirtelė užsifiksavo reikiamoje padėtyje – Vėl tvirtai užveržkite prispaudžiamąjį ratuką(45). Patikrinimas Kampo žymeklis(28)turi būti vienoje linijoje su 0° žyme, esančia skalėje(27). Nustatymas – Kryžminiu atsuktuvu atlaisvinkite varžtą(60)ir nustaty- kite kampo žymeklį ties 0° žyme. – Vėl tvirtai priveržkite varžtą. Elektrinio įrankio transportavimas (žr.W pav.) u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. Prieš transportuodami elektrinį prietaisą atlikite šiuos veiks- mus: – Atlaisvinkite fiksuojamąjį varžtą(1), jei jis yra užveržtas. Traukite prietaiso svertą kiek galima į priekį ir vėl užverž- kite fiksuojamąjį varžtą. – Įsitikinkite, kad gylio ribotuvas(39) kiek galima atlenktas atgal, o reguliavimo varžtas(38) judant prietaiso svertui nieko nepaliečia. – Nustatykite elektrinį įrankį į transportavimo padėtį. – Nuimkite visą papildomą įrangą, kurios negalite tvirtai primontuoti prie elektrinio prietaiso. Jei yra galimybė, ne- 1 609 92A 9PK | (19.04.2024) Bosch Power Tools한국어 | 409 naudojamus pjūklo diskus transportuokite uždaroje tal- pykloje. – Transportavimo rankeną(3) nustatykite vertikaliai. – Neškite prietaisą už transportavimo rankenos(3) arba pa- imkite už specialių išėmų(61), esančių pjovimo stalo šo- nuose. u Elektriniam įrankiui transportuoti naudokite tik trans- portavimo įtaisus ir niekada nenaudokite apsauginių įtaisų arba ruošinio atramų. Priežiūra ir servisas Priežiūra ir valymas u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Slankusis apsauginis gaubtas turi laisvai judėti ir savaime už- sidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite. Po kiekvienos darbinės operacijos dulkes ir pjuvenas išpūs- kite suspaustu oru arba išvalykite teptuku. Reguliariai valykite slydimo ratuką(11). Triukšmo mažinimo priemonės Priemonės, kurių ėmėsi gamintojas: – Švelnus paleidimas – Įrankis pateikiamas su pjūklo disku, specialiai suprojek- tuotu triukšmui mažinti Priemonės, kurių turi imtis naudotojas: – Montuoti ant stabilaus darbinio pagrindo, kad kuo mažiau vibruotų – Naudoti pjūklo diskus su triukšmą mažinančiomis funkci- jomis – Reguliariai valyti pjūklo diską ir elektrinį įrankį Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Transportavimas Rekomenduojamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui gabenant akumuliatorius keliais jokie papildomi reikalavimai netaikomi. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspeditorius), būtina atsižvelgti į pakuotei ir ženklini- mui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Nebetinkamus naudoti elektrinius įrankius ir pažeistus ar su- sidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis. Netinkamai pašalintos elektros ir elektroninės įrangos atlie- kos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis409).

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Akumuliatorinis slankusis skersavimo ir suleidimo pjūklas Gaminio numeris
