BEDIENUNGSANLEITUNG GCM 18V216 D Professional BOSCH

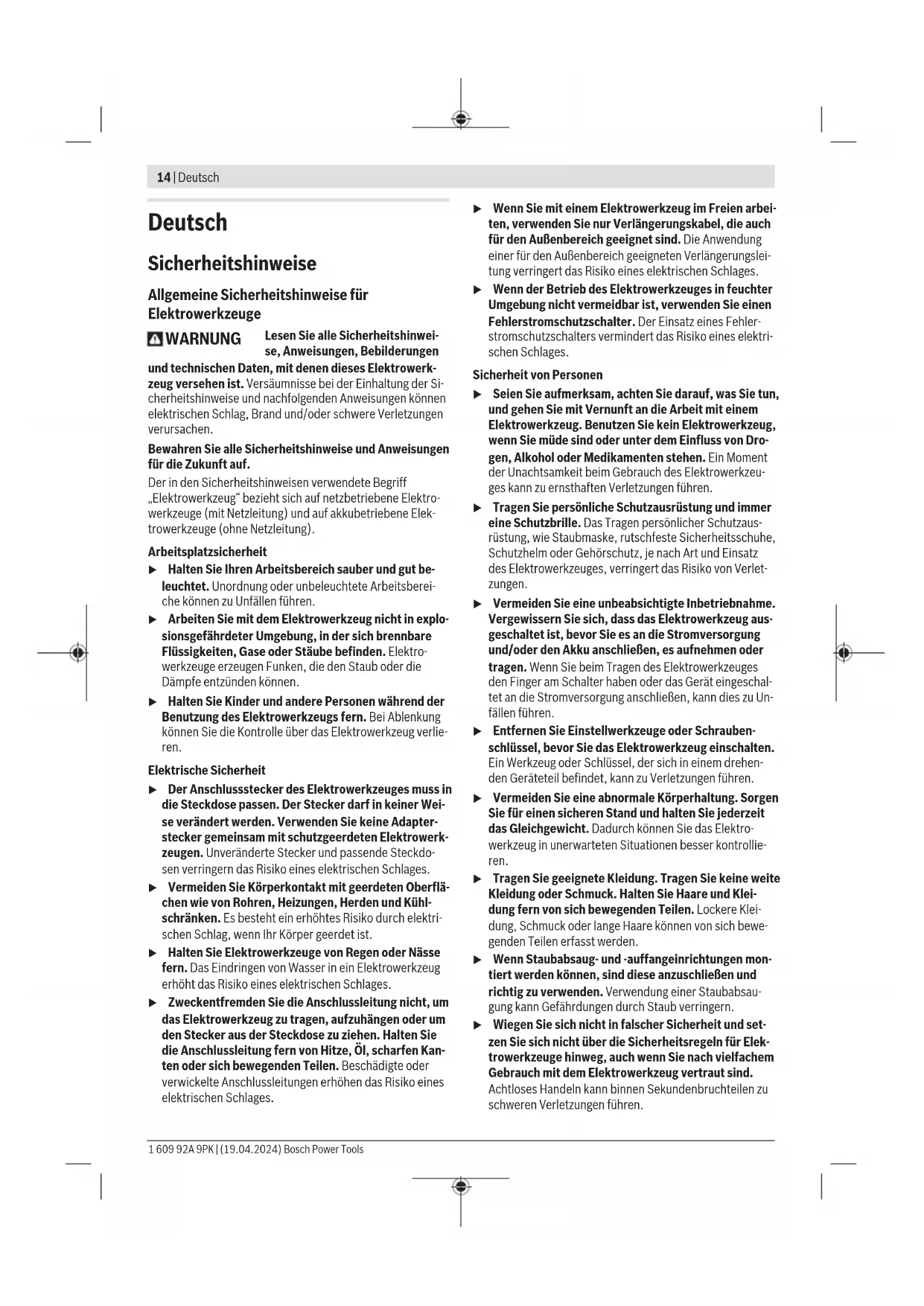

(58) (60) (28) (3) (61) Bosch Power Tools 1 609 92A 9PK | (19.04.2024)14 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsDeutsch | 15 Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Verwendung und Behandlung des Akkuwerkzeugs u Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. u Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Ak- kus kann zu Verletzungen und Brandgefahr führen. u Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. u Bei falscher Anwendung kann Flüssigkeit aus dem Ak- ku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzli- che ärztliche Hilfe in Anspruch. Austretende Akkuflüs- sigkeit kann zu Hautreizungen oder Verbrennungen füh- ren. u Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. u Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen. u Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außer- halb des in der Betriebsanleitung angegebenen Tem- peraturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. u Warten Sie niemals beschädigte Akkus. Sämtliche War- tung von Akkus sollte nur durch den Hersteller oder be- vollmächtigte Kundendienststellen erfolgen. Sicherheitshinweise für Gehrungskappsägen u Gehrungskappsägen sind zum Schneiden von Holz oder holzartigen Produkten vorgesehen, sie können nicht zum Schneiden von Eisenwerkstoffen wie Stä- ben, Stangen, Schrauben usw. verwendet werden. Ab- rasiver Staub führt zum Blockieren von beweglichen Tei- len wie der unteren Schutzhaube. Schneidfunken ver- brennen die untere Schutzhaube, die Einlegeplatte und andere Kunststoffteile. u Fixieren Sie das Werkstück nach Möglichkeit mit Zwingen. Wenn Sie das Werkstück mit der Hand fest- halten, müssen Sie Ihre Hand immer mindestens 100 mm von jeder Seite des Sägeblatts entfernt halten. Verwenden Sie diese Säge nicht zum Schneiden von Stücken, die zu klein sind, um sie einzuspannen oder mit der Hand zu halten. Wenn Ihre Hand zu nahe am Sä- geblatt ist, besteht ein erhöhtes Verletzungsrisiko durch Kontakt mit dem Sägeblatt. u Das Werkstück muss unbeweglich sein und entweder festgespannt oder gegen den Anschlag und den Tisch gedrückt werden. Schieben Sie das Werkstück nicht in das Sägeblatt, und schneiden Sie nie „freihändig“. Lose oder sich bewegende Werkstücke könnten mit ho- her Geschwindigkeit herausgeschleudert werden und zu Verletzungen führen. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)16 | Deutsch u Schieben Sie die Säge durch das Werkstück. Vermei- den Sie es, die Säge durch das Werkstück zu ziehen. Für einen Schnitt heben Sie den Sägekopf und ziehen ihn über das Werkstück, ohne zu schneiden. Dann schalten Sie den Motor ein, schwenken den Sägekopf nach unten und drücken die Säge durch das Werk- stück. Bei ziehendem Schnitt besteht die Gefahr, dass das Sägeblatt am Werkstück aufsteigt und die Sägeblatt- einheit dem Bediener gewaltsam entgegen geschleudert wird. u Kreuzen Sie nie die Hand über die vorgesehene Schnittlinie, weder vor noch hinter dem Sägeblatt. Ab- stützen des Werkstücks „mit gekreuzten Händen“, d.h. Halten des Werkstücks rechts neben dem Sägeblatt mit der linken Hand oder umgekehrt, ist sehr gefährlich. u Greifen Sie bei rotierendem Sägeblatt nicht hinter den Anschlag. Unterschreiten Sie nie einen Sicher- heitsabstand von 100mm zwischen Hand und rotie- rendem Sägeblatt (gilt auf beiden Seiten des Säge- blatts, z.B. beim Entfernen von Holzabfällen). Die Nä- he des rotierenden Sägeblatts zu Ihrer Hand ist mögli- cherweise nicht erkennbar, und Sie können schwer ver- letzt werden. u Prüfen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück gebogen oder verzogen ist, spannen Sie es mit der nach außen gekrümmten Seite zum An- schlag. Stellen Sie immer sicher, dass entlang der Schnittlinie kein Spalt zwischen Werkstück, Anschlag und Tisch ist. Gebogene oder verzogene Werkstücke können sich verdrehen oder verlagern und ein Klemmen des rotierenden Sägeblatts beim Schneiden verursachen. Es dürfen keine Nägel oder Fremdkörper im Werkstück sein. u Verwenden Sie die Säge erst, wenn der Tisch frei von Werkzeugen, Holzabfällen usw. ist; nur das Werkstück darf sich auf dem Tisch befinden. Kleine Abfälle, lose Holzstücke oder andere Gegenstände, die mit dem rotie- renden Blatt in Berührung kommen, können mit hoher Geschwindigkeit weggeschleudert werden. u Schneiden Sie jeweils nur ein Werkstück. Mehrfach ge- stapelte Werkstücke lassen sich nicht angemessen span- nen oder festhalten und können beim Sägen ein Klemmen des Blatts verursachen oder verrutschen. u Sorgen Sie dafür, dass die Gehrungskappsäge vor Ge- brauch auf einer ebenen, festen Arbeitsfläche steht. Eine ebene und feste Arbeitsfläche verringert die Gefahr, dass die Gehrungskappsäge instabil wird. u Planen Sie Ihre Arbeit. Achten Sie bei jedem Verstel- len der Sägeblattneigung oder des Gehrungswinkels darauf, dass der verstellbare Anschlag richtig justiert ist und das Werkstück abstützt, ohne mit dem Blatt oder der Schutzhaube in Berührung zu kommen. Ohne die Maschine einzuschalten und ohne Werkstück auf dem Tisch ist eine vollständige Schnittbewegung des Säge- blatts zu simulieren, um sicherzustellen, dass es nicht zu Behinderungen oder der Gefahr des Schneidens in den Anschlag kommt. u Sorgen Sie bei Werkstücken, die breiter oder länger als die Tischoberseite sind, für eine angemessene Ab- stützung, z.B. durch Tischverlängerungen oder Säge- böcke. Werkstücke, die länger oder breiter als der Tisch der Gehrungskappsäge sind, können kippen, wenn sie nicht fest abgestützt sind. Wenn ein abgeschnittenes Stück Holz oder das Werkstück kippt, kann es die untere Schutzhaube anheben oder unkontrolliert vom rotieren- den Blatt weggeschleudert werden. u Ziehen Sie keine anderen Personen als Ersatz für eine Tischverlängerung oder zur zusätzlichen Abstützung heran. Eine instabile Abstützung des Werkstücks kann zum Klemmen des Blatts führen. Auch kann sich das Werkstück während des Schnitts verschieben und Sie und den Helfer in das rotierende Blatt ziehen. u Das abgeschnittene Stück darf nicht gegen das rotie- rende Sägeblatt gedrückt werden. Wenn wenig Platz ist, z.B. bei Verwendung von Längsanschlägen, kann sich das abgeschnittene Stück mit dem Blatt verkeilen und ge- waltsam weggeschleudert werden. u Verwenden Sie immer eine Zwinge oder eine geeigne- te Vorrichtung, um Rundmaterial wie Stangen oder Rohre ordnungsgemäß abzustützen. Stangen neigen beim Schneiden zum Wegrollen, wodurch sich das Blatt „festbeißen“ und das Werkstück mit Ihrer Hand in das Blatt gezogen werden kann. u Lassen Sie das Blatt die volle Drehzahl erreichen, be- vor Sie in das Werkstück schneiden. Dies verringert das Risiko, dass das Werkstück fortgeschleudert wird. u Wenn das Werkstück eingeklemmt wird oder das Blatt blockiert, schalten Sie die Gehrungskappsäge aus. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, ziehen Sie den Netzstecker und/oder nehmen Sie den Akku heraus. Entfernen Sie anschlie- ßend das eingeklemmte Material. Wenn Sie bei einer solchen Blockierung weitersägen, kann es zum Verlust der Kontrolle oder zu Beschädigungen der Gehrungs- kappsäge kommen. u Lassen Sie nach beendetem Schnitt den Schalter los, halten Sie den Sägekopf unten und warten Sie den Stillstand des Blatts ab, bevor Sie das abgeschnittene Stück entfernen. Es ist sehr gefährlich, mit der Hand in die Nähe des auslaufenden Blatts zu reichen. u Halten Sie den Handgriff gut fest, wenn Sie einen un- vollständigen Sägeschnitt ausführen oder wenn Sie den Schalter loslassen, bevor der Sägekopf seine un- tere Lage erreicht hat. Durch die Bremswirkung der Sä- ge kann der Sägekopf ruckartig nach unten gezogen wer- den und dadurch zu einem Verletzungsrisiko führen. u Lassen Sie den Handgriff nicht los, wenn der Sägekopf die unterste Position erreicht hat. Führen Sie den Sä- gekopf immer per Hand in die oberste Position zurück. Wenn sich der Sägekopf ohne Kontrolle bewegt, kann das zu einem Verletzungsrisiko führen. u Halten Sie Ihren Arbeitsplatz sauber. Materialmischun- gen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsDeutsch | 17 u Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursa- chen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. u Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen. u Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. rau- tenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. u Entfernen Sie niemals Schnittreste, Holzspäne o.ä. aus dem Schnittbereich, während das Elektrowerk- zeug läuft. Führen Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus. u Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbei- ten sehr heiß. u Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann bren- nen oder explodieren. Führen Sie Frischluft zu und su- chen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. u Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. u Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem in- ternen Kurzschluss kommen und der Akku brennen, rau- chen, explodieren oder überhitzen. u Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Über- lastung geschützt. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es be- steht Explosions- und Kurzschlussgefahr. u Das Elektrowerkzeug wird mit einem Laser-Warn- schild ausgeliefert (siehe Tabelle "Symbole und ihre Bedeutung"). u Ist der Text des Laser-Warnschildes nicht in Ihrer Lan- dessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache. u Machen Sie Warnschilder am Elektrowerkzeug nie- mals unkenntlich. Richten Sie den Laserstrahl nicht auf Perso- nen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. u Falls Laserstrahlung ins Auge trifft, sind die Augen be- wusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. u Nehmen Sie keine Änderungen an der Lasereinrich- tung vor. Die in dieser Betriebsanleitung beschriebenen Einstellmöglichkeiten können Sie gefahrlos nutzen. u Lassen Sie Kinder das Elektrowerkzeug nicht unbeauf- sichtigt benutzen. Sie könnten unbeabsichtigt andere Personen oder sich selber blenden Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpreta- tion der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen. Symbole und ihre Bedeutung Laserstrahlung Nicht in den Strahl blicken Klasse 2 Verbraucher-Laser-Produkt EN 50689:2021 Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt besteht Verletzungs- gefahr. Tragen Sie eine Staubschutzmaske. Tragen Sie eine Schutzbrille. Tragen Sie Gehörschutz. Die Einwir- kung von Lärm kann Gehörverlust bewir- ken. Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesem Bereich fern. Fassen Sie das Elektrowerkzeug zum Transportieren nur an diesen gekenn- zeichneten Stellen (Griffmulden) oder am Transportgriff an. Beim Sägen von vertikalen Gehrungswin- keln müssen die verstellbaren Anschlag- schienen nach außen gezogen bzw. ganz entfernt werden. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)18 | Deutsch Symbole und ihre Bedeutung D d Beachten Sie die Abmessungen des Sä- geblatts (Sägeblattdurchmesser D, Boh- rungsdurchmesser d). Der Bohrungs- durchmesser d muss ohne Spiel zur Werkzeugspindel passen. Falls eine Ver- wendung von Reduzierstücken notwen- dig ist, achten Sie darauf, dass die Ab- messungen des Reduzierstücks zur Stammblattdicke und zum Bohrungs- durchmesser des Sägeblatts sowie zum Durchmesser der Werkzeugspindel pas- sen. Verwenden Sie möglichst die mit dem Sägeblatt mitgelieferten Reduzier- stücke. Der Sägeblattdurchmesser D muss der Angabe auf dem Symbol entsprechen. Siehe auch "Maße für geeignete Sägeblät- ter" im Kapitel "Technische Daten". Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszu- führen. Dabei sind horizontale Gehrungswinkel von –48° bis +48° sowie vertikale Gehrungswinkel von 47° (linksseitig) bis 47° (rechtsseitig) möglich. Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen von Hart- und Weichholz sowie Span- und Faserplatten. Bei Verwendung von entsprechenden Sägeblättern ist das Sägen von Aluminiumprofilen und Kunststoff möglich. Dieses Produkt ist ein Verbraucher-Laser-Produkt gemäß EN50689. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik- seite. (1) Feststellschraube der Zugvorrichtung (2) Zugvorrichtung (3) Transportgriff (4) Schutzhaube (5) Einschaltsperre für Ein-/Ausschalter (6) Ein-/Ausschalter (7) Handgriff (8) Laserschutzkappe (9) Austrittsöffnung Laserstrahlung (10) Pendelschutzhaube (11) Gleitrolle (12) Sägetisch (13) Bohrungen für Montage (14) Einlegeplatte (15) Arretierklammer (16) Feststellknauf für beliebige Gehrungswinkel (hori- zontal) (17) Hebel für Gehrungswinkelvoreinstellung (horizon- tal) (18) Kippschutz (19) Laser-Warnschild (20) Einkerbungen für Standard-Gehrungswinkel (hori- zontal) (21) Skala für Gehrungswinkel (horizontal) (22) Klemmschraube der Sägetischverlängerung (23) Sägetischverlängerung (24) Werkstückauflage (flexibel steckbar) (25) Feststehende Anschlagschiene (26) Verstellbare Anschlagschiene (27) Skala für Gehrungswinkel (vertikal) (28) Winkelanzeiger für Gehrungswinkel (vertikal) (29) Spanabweiser (30) Sägeblatt (31) Spindelarretierung (32) Akku-Entriegelungstaste (33) Akku (34) Transportsicherung (35) Kippschutzbügel (36) Längenanschlag (37) Staubbeutel (38) Justierschraube des Tiefenanschlags (39) Tiefenanschlag (40) Gewindestange (41) Schraubzwinge (42) Bohrungen für Schraubzwinge (43) Innensechskantschlüssel/Schlitzschraubendreher (44) Arretierschraube der verstellbaren Anschlagschie-

(45) Klemmrad für Gehrungswinkel (vertikal) (46) Arretierhebel für Gehrungswinkel (vertikal) (47) Aufnahme für Werkstückauflage (am Elektrowerk- zeug) (48) Aufnahme für zweite Werkstückauflage (an Werk- stückauflage) 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsDeutsch | 19 (49) Gewindebolzen (50) Absaugadapter (51) Innensechskantschraube für Sägeblattbefestigung (52) Spannflansch (53) Innerer Spannflansch (54) Befestigungsschrauben für Einlegeplatte (55) Schraube für Laserschutzkappe (56) Befestigungsschraube für Gehäuse des Lasers (57) Gehäuse des Lasers (58) Winkelanzeiger für Gehrungswinkel (horizontal) (59) Schraube für Winkelanzeiger (horizontal) (60) Schraube für Winkelanzeiger (vertikal) (61) Griffmulden Technische Daten Akku-Paneelsäge GCM 18V-216 D GCM 18V-216 D Sachnummer 3601M510.. 3601M510B. 3601M5108. Nennspannung V= 18 18 Leerlaufdrehzahl

kg 16,4−17,4 16,4−17,4 empfohlene Umgebungstemperatur beim Laden °C 0...+35 0...+35 erlaubte Umgebungstemperatur beim Betrieb

und bei Lagerung °C –20...+50 –20...+50 empfohlene Akkus GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... empfohlene Ladegeräte GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... Maße für geeignete Sägeblätter Sägeblattdurchmesser D mm 216 216 Stammblattdicke mm 1,2−1,8 1,2−1,8 Bohrungsdurchmesser d mm 30 25,4

gemessen bei 20–25°C mit Akku ProCORE18V 8.0Ah B) abhängig vom verwendeten Akku C) eingeschränkte Leistung bei Temperaturen <0°C Zulässige Werkstückmaße (maximal/minimal): (siehe „Zulässige Werkstückmaße“, Seite25) Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac. Geräuschinformation Geräuschemissionswerte ermittelt entsprechend ENIEC62841-3-9. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 93dB(A); Schallleis- tungspegel 107dB(A). Unsicherheit K=3dB. Gehörschutz tragen! Der in diesen Anweisungen angegebene Geräuschemissions- wert ist entsprechend einem genormten Messverfahren ge- messen worden und kann für den Vergleich von Elektrowerk- zeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Geräuschemission. Der angegebene Geräuschemissionswert repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendun- gen, mit abweichenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Geräuschemissions- wert abweichen. Dies kann die Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Geräuschemissionen soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Geräuschemissionen über den ge- samten Arbeitszeitraum deutlich reduzieren. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)20 | Deutsch Akku Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, können Sie der Verpackung entnehmen. Akku laden u Benutzen Sie nur die in den technischen Daten aufge- führten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt. Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ers- ten Einsatz den Akku vollständig auf. Akku einsetzen Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist. Akku entnehmen Zur Entnahme des Akkus drücken Sie die Akku-Entriege- lungstaste und ziehen den Akku heraus. Wenden Sie dabei keine Gewalt an. Der Akkuverfügt über 2 Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstasteherausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten. Akku-Ladezustandsanzeige Hinweis: Nicht jeder Akku-Typ verfügt über eine Ladezu- standsanzeige. Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektro- werkzeuges möglich. Drücken Sie die Taste für die Ladezustandsanzeige oder , um den Ladezustand anzuzeigen. Dies ist auch bei abge- nommenem Akku möglich. Leuchtet nach dem Drücken der Taste für die Ladezustands- anzeige keine LED, ist der Akku defekt und muss ausge- tauscht werden. Akku-Typ GBA 18V... LED Kapazität Dauerlicht 3× grün 60–100% Dauerlicht 2× grün 30–60% Dauerlicht 1× grün 5–30% Blinklicht 1× grün 0–5% Akku-Typ ProCORE18V... LED Kapazität Dauerlicht 5× grün 80–100% Dauerlicht 4× grün 60–80% Dauerlicht 3× grün 40–60% Dauerlicht 2× grün 20–40% Dauerlicht 1× grün 5–20% Blinklicht 1× grün 0–5% Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Au- to liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Montage u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Lieferumfang Beachten Sie dazu die Darstellung des Liefer- umfangs am Anfang der Betriebsanleitung. Prüfen Sie vor der Erstinbetriebnahme des Elektrowerk- zeugs, ob alle unten aufgeführten Teile mitgeliefert wurden: – Paneelsäge mit montiertem Sägeblatt – Klemmrad (45) – Verstellbare Anschlagschiene (26) – Schraubzwinge (41) – Innensechskantschlüssel/Schlitzschraubendreher (43) – Staubbeutel (37) – Werkstückauflagen (24) (2 Stück) Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuel- le Beschädigungen. Vor dem weiteren Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorg- fältig auf ihre einwandfreie und bestimmungsgemäße Funkti- on untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsDeutsch | 21 sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparie- ren oder auswechseln lassen. Montage von Einzelteilen – Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ih- rer Verpackung. – Entfernen Sie sämtliches Packmaterial vom Elektrogerät und vom mitgelieferten Zubehör. – Beachten Sie zur Arbeitserleichterung bei der Montage der mitgelieferten Geräteelemente, dass sich das Elektro- werkzeug in Transportstellung befindet. Werkstückauflagen montieren (siehe Bild A1) Die Werkstückauflagen (24) können links, rechts oder vorn am Elektrowerkzeug positioniert werden. Das flexible Steck- system ermöglicht Ihnen eine Vielzahl an Verlängerungs- oder Verbreiterungsvarianten (siehe BildG). – Stecken Sie je nach Bedarf die Werkstückauflage (24) in die Aufnahmen (47) am Elektrowerkzeug oder in die Auf- nahmen (48) der zweiten Werkstückauflage. u Tragen Sie das Elektrowerkzeug niemals an den Werk- stückauflagen. Verwenden Sie beim Transportieren des Elektrowerk- zeuges nur die Transportvorrichtungen. Klemmrad montieren (siehe Bild A2) Das Klemmrad (45) fixiert den eingestellten vertikalen Geh- rungswinkel und ist für einen sicheren Betrieb erforderlich. – Schrauben Sie die Sechskantmutter vom Gewindebolzen (49) ab. – Schrauben Sie das Klemmrad (45) im Uhrzeigersinn auf den Gewindebolzen (49) und ziehen Sie es fest. Verstellbare Anschlagschiene montieren (siehe Bild A3) Die verstellbare Anschlagschiene (26) muss vor dem Sägen montiert werden. – Schieben Sie die Anschlagschiene (26) rechts vom Säge- blatt in die entsprechende Nut und ziehen Sie die Arre- tierschraube (44) fest. Der abgeflachte Teil der Anschlagschiene muss dabei nach innen zum Sägeblatt zeigen. Stationäre oder flexible Montage u Zur Gewährleistung einer sicheren Handhabung müs- sen Sie das Elektrowerkzeug vor dem Gebrauch auf ei- ne ebene und stabile Arbeitsfläche (z. B. Werkbank) montieren. Montage auf eine Arbeitsfläche (siehe Bild B1−B2) – Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen (13). oder – Spannen Sie die Gerätefüße des Elektrowerkzeugs mit handelsüblichen Schraubzwingen an der Arbeitsfläche fest. Montage auf einen Bosch-Arbeitstisch Die GTA-Arbeitstische von Bosch bieten dem Elektrowerk- zeug Halt auf jedem Untergrund durch höhenverstellbare Fü- ße. Die Werkstückauflagen der Arbeitstische dienen der Un- terstützung langer Werkstücke. u Lesen Sie alle dem Arbeitstisch beigefügten Warnhin- weise und Anweisungen. Versäumnisse bei der Einhal- tung der Warnhinweise und Anweisungen können elektri- schen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. u Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfreier Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu ver- hindern. – Montieren Sie das Elektrowerkzeug in der Transportstel- lung auf den Arbeitstisch. Flexible Aufstellung (nicht empfohlen!) (siehe Bild B3) Sollte es in Ausnahmefällen nicht möglich sein, das Elektro- werkzeug auf eine ebene und stabile Arbeitsfläche zu mon- tieren, können Sie es behelfsmäßig mit Kippschutz aufstel- len. u Ohne den Kippschutz steht das Elektrowerkzeug nicht sicher und kann besonders beim Sägen von maxima- len horizontalen und/oder vertikalen Gehrungswin- keln kippen. – Drehen Sie den Kippschutz (18) so weit hinein oder her- aus, bis das Elektrowerkzeug gerade auf der Arbeitsfläche steht. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden. – Schalten Sie das Elektrowerkzeug aus und entnehmen Sie den Akku. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)22 | Deutsch – Warten Sie, bis das Sägeblatt komplett zum Stillstand ge- kommen ist. – Ermitteln Sie die Ursache der Blockade und beheben Sie diese. Eigenabsaugung (siehe Bild C) Zum einfachen Auffangen der Späne verwenden Sie den mit- gelieferten Staubbeutel (37). – Stellen Sie den Transportgriff (3) senkrecht. – Stecken und drehen Sie den Staubbeutel (37) so in den Absaugadapter (50), dass der Pin des Staubbeutels in die Aussparung am Absaugadapter einrastet. Der Staubbeutel darf während des Sägens nie mit den be- weglichen Geräteteilen in Berührung kommen. Leeren Sie den Staubbeutel rechtzeitig aus. u Prüfen und reinigen Sie den Staubbeutel nach jedem Gebrauch. u Um Brandgefahr zu vermeiden, entfernen Sie beim Sä- gen von Aluminium den Staubbeutel. Fremdabsaugung Zur Absaugung können Sie an den Absaugadapter (50) auch einen Staubsaugerschlauch (Ø 35 mm) anschließen. – Verbinden Sie den Staubsaugerschlauch mit dem Absaug- adapter (50). Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Sägeblatt wechseln (siehe Bild D1−D4) u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Tragen Sie bei der Montage des Sägeblattes Schutz- handschuhe. Bei der Berührung des Sägeblattes besteht Verletzungsgefahr. Verwenden Sie nur Sägeblätter, deren maximal zulässige Ge- schwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elek- trowerkzeugs. Verwenden Sie nur Sägeblätter, die den in dieser Betriebs- anleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind. Verwenden Sie nur Sägeblätter, die vom Hersteller dieses Elektrowerkzeugs empfohlen wurden und die für das Materi- al, das Sie bearbeiten wollen, geeignet sind. Dies verhindert eine Überhitzung der Sägezähne beim Sägen. Sägeblatt ausbauen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Schwenken Sie die Pendelschutzhaube (10) nach hinten und halten Sie die Pendelschutzhaube in dieser Position. – Drehen Sie die Innensechskantschraube (51) mit dem In- nensechskantschlüssel (6mm) (43) und drücken Sie gleichzeitig die Spindelarretierung (31), bis diese einras- tet. – Halten Sie die Spindelarretierung (31) gedrückt und dre- hen Sie die Innensechskantschraube (51) im Uhrzeiger- sinn heraus (Linksgewinde!). – Nehmen Sie den Spannflansch (52) ab. – Entnehmen Sie das Sägeblatt (30). – Führen Sie die Pendelschutzhaube langsam wieder nach unten. Sägeblatt einbauen u Beachten Sie beim Einbau, dass die Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt! Falls erforderlich, reinigen Sie vor dem Einbau alle zu mon- tierenden Teile. – Schwenken Sie die Pendelschutzhaube (10) nach hinten und halten Sie die Pendelschutzhaube in dieser Position. – Setzen Sie das neue Sägeblatt auf den inneren Spann- flansch (53). – Setzen Sie den Spannflansch (52) und die Innensechs- kantschraube (51) auf. Drücken Sie die Spindelarretie- rung (31), bis diese einrastet, und ziehen Sie die Innen- sechskantschraube gegen den Uhrzeigersinn fest. – Führen Sie die Pendelschutzhaube langsam wieder nach unten. Betrieb u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Transportsicherung (siehe Bild E) Die Transportsicherung (34) ermöglicht Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu ver- schiedenen Einsatzorten. Elektrowerkzeug entsichern (Arbeitsstellung) – Drücken Sie den Werkzeugarm am Handgriff (7) etwas nach unten, um die Transportsicherung (34) zu entlasten. – Ziehen Sie die Transportsicherung (34) ganz nach außen. – Führen Sie den Werkzeugarm langsam nach oben. Elektrowerkzeug sichern (Transportstellung) – Lösen Sie die Feststellschraube (1), falls diese die Zug- vorrichtung (2) klemmt. Ziehen Sie den Werkzeugarm ganz nach vorn und ziehen Sie zum Arretieren der Zugvor- richtung die Feststellschraube wieder an. – Ziehen Sie den Tiefenanschlag (39) nach oben. – Ziehen Sie zum Arretieren des Sägetischs (12) den Fest- stellknauf (16) an. – Schwenken Sie den Werkzeugarm am Handgriff (7) so weit nach unten, bis sich die Transportsicherung (34) ganz nach innen drücken lässt. Der Werkzeugarm ist jetzt zum Transport sicher arretiert. 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsDeutsch | 23 Arbeitsvorbereitung Zur Gewährleistung präziser Schnitte müssen Sie nach in- tensivem Gebrauch die Grundeinstellungen des Elektrowerk- zeugs überprüfen und gegebenenfalls einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezial- werkzeug. Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus. Sägetisch verlängern/verbreitern (siehe Bilder F−G) Lange und schwere Werkstücke müssen am freien Ende un- terlegt oder abgestützt werden. Der Sägetisch kann mithilfe der Sägetischverlängerungen (23) nach links und rechts verlängert werden. – Lösen Sie die Klemmschraube (22). – Ziehen Sie die Sägetischverlängerung (23) bis zur ge- wünschten Länge nach außen. – Zur Fixierung der Sägetischverlängerung ziehen Sie die Klemmschraube (22) wieder an. Das flexible Stecksystem der Werkstückauflagen (24) er- möglicht Ihnen eine Vielzahl an Verlängerungs- oder Verbrei- terungsvarianten. – Stecken Sie je nach Bedarf die Werkstückauflage (24) in die Aufnahmen (47) am Elektrowerkzeug oder in die Auf- nahmen (48) der zweiten Werkstückauflage. u Tragen Sie das Elektrowerkzeug niemals an den Werk- stückauflagen. Verwenden Sie beim Transportieren des Elektrowerk- zeuges nur die Transportvorrichtungen. Anschlagschiene verschieben (siehe Bild H) Beim Sägen von horizontalen und/oder vertikalen Gehrungswinkeln müssen Sie je nach Schnittrichtung die linke oder rechte verstellbare Anschlagschiene (26) nach außen ziehen bzw. ganz entfernen. vertikaler Geh- rungswinkel horizontaler Gehrungswinkel 0°– 22,5° (links/rechts) > 0° – Lösen Sie die linke/rechte Arretierschraube (44). – Ziehen Sie die linke/rechte verstellbare Anschlagschiene (26) ganz nach außen. 22,5°−47° (links/rechts) ≤ 48° (links/rechts) – Lösen Sie die linke/rechte Arretierschraube (44). – Ziehen Sie die linke/rechte verstellbare Anschlagschiene (26) ganz nach außen. – Heben Sie die verstellbare Anschlagschiene nach oben weg. Werkstück befestigen (siehe Bild I) Zur Gewährleistung einer optimalen Arbeitssicherheit müs- sen Sie das Werkstück immer festspannen. Bearbeiten Sie keine Werkstücke, die zu klein zum Festspan- nen sind. – Drücken Sie das Werkstück fest gegen die Anschlagschie- nen (26) und (25). – Stecken Sie die mitgelieferte Schraubzwinge (41) in eine der dafür vorgesehenen Bohrungen (42). – Passen Sie die Gewindestange (40) der Schraubzwinge der Werkstückhöhe an. – Ziehen Sie die Gewindestange (40) fest an und fixieren Sie somit das Werkstück. Horizontale Gehrungswinkel einstellen Horizontale Standard-Gehrungswinkel einstellen (siehe Bild J) Zum schnellen und präzisen Einstellen von oft verwende- ten horizontalen Gehrungswinkeln sind am Sägetisch Ein- kerbungen (20) vorgesehen: links rechts

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45° – Lösen Sie den Feststellknauf (16), falls dieser angezogen ist. – Ziehen Sie den Hebel (17) und drehen Sie den Sägetisch (12) bis zur gewünschten Einkerbung nach links oder rechts. – Lassen Sie den Hebel wieder los. Der Hebel muss spürbar in die Einkerbung einrasten. – Ziehen Sie den Feststellknauf (16) wieder an. Beliebige horizontale Gehrungswinkel einstellen (siehe Bild K) Der horizontale Gehrungswinkel kann in einem Bereich von 48° (linksseitig) bis 48° (rechtsseitig) eingestellt werden. – Lösen Sie den Feststellknauf (16), falls dieser angezogen ist. – Ziehen Sie den Hebel (17) und drücken Sie gleichzeitig die Arretierklammer (15), bis diese in der dafür vorgese- henen Nut einrastet. Dadurch wird der Sägetisch frei be- weglich. – Drehen Sie den Sägetisch (12) am Feststellknauf nach links oder rechts, bis der Winkelanzeiger (58) den ge- wünschten horizontalen Gehrungswinkel anzeigt. – Ziehen Sie den Feststellknauf (16) wieder an. – Um den Hebel (17) wieder zu lösen (zum Einstellen von horizontalen Standard-Gehrungswinkeln), ziehen Sie den Hebel nach oben. Die Arretierklammer (15) springt in ihre ursprüngliche Position zurück und der Hebel (17) kann wieder in die Einkerbungen (20) einrasten. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)24 | Deutsch Vertikale Gehrungswinkel einstellen Der vertikale Gehrungswinkel kann in einem Bereich von 47° (linksseitig) bis 47° (rechtsseitig) eingestellt werden. Zum schnellen und präzisen Einstellen von oft verwendeten vertikalen Gehrungswinkeln sind feste Positionen für die Winkel 0°, 22,5° und 45° vorgesehen. – Stellen Sie sicher, dass das Klemmrad(45) montiert ist (siehe „Klemmrad montieren (siehe Bild A2)“, Seite21). Vertikale Standard-Gehrungswinkel einstellen (siehe Bild L) – Ziehen Sie die verstellbaren Anschlagschienen (26) ganz nach außen bzw. entfernen Sie sie ganz. – Lösen Sie das Klemmrad (45). – Ziehen Sie den Arretierhebel (46) nach außen und rasten Sie ihn in der Freilaufstellung ein. Dadurch können Sie den gesamten Gehrungswinkelbe- reich (links und rechts) nutzen. – Schwenken Sie den Werkzeugarm am Handgriff (7) nach links oder rechts, bis der Winkelanzeiger (28) den ge- wünschten vertikalen Standard-Gehrungswinkel anzeigt. – Drehen Sie den Arretierhebel (46). Der Arretierhebel muss spürbar in der Position des gewünschten vertikalen Standard-Gehrungswinkel einrasten. – Ziehen Sie das Klemmrad (45) wieder fest. Beliebige vertikale Gehrungswinkel einstellen – Ziehen Sie die verstellbaren Anschlagschienen (26) ganz nach außen bzw. entfernen Sie sie ganz. – Lösen Sie das Klemmrad (45). – Ziehen Sie den Arretierhebel (46) nach außen und rasten Sie ihn in der Freilaufstellung ein. Dadurch können Sie den gesamten Gehrungswinkelbe- reich (links und rechts) nutzen. – Schwenken Sie den Werkzeugarm am Handgriff (7) nach links oder rechts, bis der Winkelanzeiger (28) den ge- wünschten vertikalen Gehrungswinkel anzeigt. – Ziehen Sie das Klemmrad (45) wieder fest. Inbetriebnahme u Ziehen Sie den Feststellknauf (16) und das Klemmrad (45) vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten. Einschalten (siehe Bild M) – Zum Einschalten des Elektrowerkzeuges schieben Sie zuerst die Einschaltsperre (5) zur Mitte und drücken an- schließend den Ein-/Ausschalter (6) und halten ihn ge- drückt. Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter (6) nicht arretiert werden, sondern muss während des Be- triebes ständig gedrückt bleiben. Ausschalten – Zum Ausschalten lassen Sie den Ein-/Ausschalter (6) los. Sägen Allgemeine Sägehinweise u Ziehen Sie den Feststellknauf (16) und das Klemmrad (45) vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten. u Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschie- ne, Schraubzwingen oder sonstige Geräteteile berüh- ren kann. Entfernen Sie eventuell montierte Hilfsan- schläge oder passen Sie sie entsprechend an. Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus. Sägen Sie nur Werkstoffe, die im bestimmungsgemäßen Ge- brauch zugelassen sind. Bearbeiten Sie keine verzogenen Werkstücke. Das Werk- stück muss immer eine gerade Kante zum Anlegen an die An- schlagschiene haben. Lange und schwere Werkstücke müssen am freien Ende un- terlegt oder abgestützt werden. Stellen Sie sicher, dass die Pendelschutzhaube ordnungsge- mäß funktioniert und sich frei bewegen kann. Beim Führen des Werkzeugarms nach unten muss sich die Pendelschutz- haube öffnen. Beim Führen des Werkzeugarms nach oben muss sich die Pendelschutzhaube über dem Sägeblatt wie- der schließen und in der obersten Position des Werkzeug- arms arretieren. Position des Bedieners (siehe Bild N) u Stellen Sie sich nicht in einer Linie mit dem Sägeblatt vor das Elektrowerkzeug, sondern immer seitlich ver- setzt vom Sägeblatt. Damit ist Ihr Körper vor einem möglichen Rückschlag geschützt. – Halten Sie Hände, Finger und Arme vom rotierenden Sä- geblatt fern. – Überkreuzen Sie Ihre Hände nicht vor dem Werkzeugarm. Sägen mit Zugbewegung – Für Schnitte mithilfe der Zugvorrichtung (2) (breite Werk- stücke) lösen Sie die Feststellschraube (1), falls diese an- gezogen ist. – Bei Bedarf stellen Sie den gewünschten horizontalen und/ oder vertikalen Gehrungswinkel ein. – Drücken Sie das Werkstück fest gegen die Anschlagschie- nen (25) und (26). – Spannen Sie das Werkstück entsprechend den Abmes- sungen fest. – Ziehen Sie den Werkzeugarm so weit von der Anschlag- schiene (25) weg, bis das Sägeblatt vor dem Werkstück ist. – Schalten Sie das Elektrowerkzeug ein. – Führen Sie den Werkzeugarm mit dem Handgriff (7) lang- sam nach unten. – Drücken Sie nun den Werkzeugarm in Richtung Anschlag- schienen (25) und (26) und sägen Sie das Werkstück mit gleichmäßigem Vorschub durch. 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsDeutsch | 25 – Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist. – Führen Sie den Werkzeugarm langsam nach oben. Sägen ohne Zugbewegung (Kappen) (siehe Bild O) – Für Schnitte ohne Zugbewegung (kleine Werkstücke) lö- sen Sie die Feststellschraube (1), falls diese angezogen ist. Schieben Sie den Werkzeugarm bis zum Anschlag in Richtung Anschlagschiene (25) und ziehen Sie die Fest- stellschraube (1) wieder an. – Bei Bedarf stellen Sie den gewünschten horizontalen und/ oder vertikalen Gehrungswinkel ein. – Drücken Sie das Werkstück fest gegen die Anschlagschie- nen (25) und (26). – Spannen Sie das Werkstück entsprechend den Abmes- sungen fest. – Schalten Sie das Elektrowerkzeug ein. – Führen Sie den Werkzeugarm mit dem Handgriff (7) lang- sam nach unten. – Sägen Sie das Werkstück mit gleichmäßigem Vorschub durch. – Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist. – Führen Sie den Werkzeugarm langsam nach oben. Arbeitshinweise Schnittlinie kennzeichnen (siehe Bild P) Zwei Laserstrahlen zeigen Ihnen die Schnittlinie des Säge- blatts an. Dadurch können Sie das Werkstück zum Sägen ex- akt positionieren, ohne die Pendelschutzhaube zu öffnen. – Schalten Sie dazu die Laserstrahlen ein, indem Sie den Ein-/Ausschalter (6) kurz antippen, ohne die Ein- schaltsperre (5) zu drücken. – Richten Sie Ihre Markierung auf dem Werkstück zwischen den beiden Laserlinien aus. Hinweis: Prüfen Sie vor dem Sägen, ob die Schnittlinie noch korrekt angezeigt wird (siehe „Laser justieren“, Seite25). Die Laserstrahlen können sich z.B. durch die Vibrationen bei intensivem Gebrauch verstellen. Zulässige Werkstückmaße Maximale Werkstücke: Horizontaler Geh- rungswinkel Vertikaler Geh- rungswinkel HöhexBreite [mm] 0° 0° 70x305 45° (links/rechts) 0° 70x 215 45° (links) 45° (links) 42x215 45° (rechts) 45° (rechts) 20x215 0° 45° (links) 42x305 0° 45° (rechts) 20x305 Minimale Werkstücke (= alle Werkstücke, die mit der mitge- lieferten Schraubzwinge (41) links oder rechts vom Säge- blatt festgespannt werden können): 100 x 40 mm (Länge x Breite) Maximale Schnitttiefe (0°/0°): 70 mm Tiefenanschlag einstellen (Nut sägen) (siehe Bild Q) Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut sägen wollen. – Schwenken Sie den Tiefenanschlag (39) nach vorn. – Schwenken Sie den Werkzeugarm am Handgriff (7) in die gewünschte Position. – Verdrehen Sie die Justierschraube (38), bis das Schrau- benende den Tiefenanschlag (39) berührt. – Führen Sie den Werkzeugarm langsam nach oben. Gleich lange Werkstücke sägen (siehe Bild R) Zum einfachen Sägen von gleich langen Werkstücken kön- nen Sie den linken oder rechten Längenanschlag (36) ver- wenden. – Drehen Sie den Längenanschlag (36) nach oben. – Stellen Sie die Sägetischverlängerung (23) auf die ge- wünschte Werkstücklänge ein. Sonderwerkstücke Beim Sägen von gebogenen oder runden Werkstücken müs- sen Sie diese besonders gegen Verrutschen sichern. An der Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag- schiene und Sägetisch entstehen. Falls erforderlich, müssen Sie spezielle Halterungen anferti- gen. Einlegeplatten auswechseln (siehe Bild S) Die Einlegeplatten (14) können nach längerem Gebrauch des Elektrowerkzeugs verschleißen. Wechseln Sie defekte Einlegeplatten aus. – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Schrauben Sie die Schrauben (54) mit einem handelsüb- lichen Kreuzschlitzschraubendreher heraus und entneh- men Sie die alte Einlegeplatte (14). – Legen Sie die neue Einlegeplatte ein und schrauben Sie die Schrauben (54) wieder fest. Laser justieren Hinweis: Zum Testen der Laserfunktion muss das Elektro- werkzeug an die Stromversorgung angeschlossen sein. u Betätigen Sie während des Justierens des Lasers (z.B. beim Bewegen des Werkzeugarms) niemals den Ein-/ Ausschalter. Ein unabsichtliches Starten des Elektro- werkzeugs kann zu Verletzungen führen. – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie den Sägetisch (12) bis zur Einkerbung (20) für 0°. Der Hebel (17) muss spürbar in die Einkerbung einrasten. Zur Gewährleistung präziser Schnitte müssen Sie nach in- tensivem Gebrauch die Laserstrahlen überprüfen und gege- benenfalls neu einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezial- werkzeug. Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus. Überprüfen (siehe Bild T1) – Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie. Bosch Power Tools 1 609 92A 9PK | (19.04.2024)26 | Deutsch – Führen Sie den Werkzeugarm mit dem Handgriff (7) lang- sam nach unten. – Richten Sie das Werkstück so aus, dass die Zähne des Sä- geblatts mit der Schnittlinie fluchten. – Halten Sie das Werkstück in dieser Position fest und füh- ren Sie den Werkzeugarm langsam wieder nach oben. – Spannen Sie das Werkstück fest. – Schalten Sie die Laserstrahlen mit dem Schalter (6) ein, ohne die Einschaltsperre (5) zu drücken. Die Laserstrahlen müssen auf der gesamten Länge links und rechts im selben Abstand von der aufgezeichneten Schnittli- nie auf dem Werkstück sein, auch wenn der Werkzeugarm nach unten geführt wird. Laserschutzkappe entfernen (siehe Bild T2) – Lösen Sie die zwei Schrauben (55) der Laserschutzkappe (8) mit dem Innensechskantschlüssel/Schlitzschrauben- dreher (43) und entfernen Sie die Laserschutzkappe. Einstellen der seitlichen Abweichung beim Bewegen des Werkzeugarms (siehe Bilder T3−T4) – Lösen Sie die Befestigungsschraube (56) (ca. 1–2 Um- drehungen). Drehen Sie die Schraube nicht ganz heraus. – Verschieben Sie das Gehäuse des Lasers (57) nach rechts oder links, bis die Laserstrahlen beim Abwärtsbe- wegen des Werkzeugarms nicht mehr seitlich abweichen. – Halten Sie das Gehäuse des Lasers (57) in dieser Position und ziehen Sie die Befestigungsschraube (56) wieder fest. – Befestigen Sie die Laserschutzkappe (8) wieder. Grundeinstellungen prüfen und einstellen Zur Gewährleistung präziser Schnitte müssen Sie nach in- tensivem Gebrauch die Grundeinstellungen des Elektrowerk- zeugs überprüfen und gegebenenfalls einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezial- werkzeug. Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus. Winkelanzeiger (horizontal) ausrichten (siehe Bild U) – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie den Sägetisch (12) bis zur Einkerbung (20) für 0°. Der Hebel (17) muss spürbar in die Einkerbung einrasten. Überprüfen Der Winkelanzeiger (58) muss in einer Linie mit der 0°-Mar- ke der Skala (21) sein. Einstellen – Lösen Sie die Schraube (59) mit einem Kreuzschlitz- schraubendreher und richten Sie den Winkelanzeiger ent- lang der 0°-Marke aus. – Ziehen Sie die Schraube wieder fest. Winkelanzeiger (vertikal) ausrichten (siehe Bild V) – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Lösen Sie das Klemmrad (45). – Ziehen Sie den Arretierhebel (46) nach außen und stellen Sie mit dem Werkzeugarm einen vertikalen Gehrungswin- kel von 0° ein. – Lassen Sie den Arretierhebel (46) los. Der Arretierhebel muss spürbar in der Position einrasten – Ziehen Sie das Klemmrad (45) wieder fest. Überprüfen Der Winkelanzeiger (28) muss in einer Linie mit der 0°-Mar- ke der Skala (27) sein. Einstellen – Lösen Sie die Schraube (60) mit einem Kreuzschlitz- schraubendreher und richten Sie den Winkelanzeiger ent- lang der 0°-Marke aus. – Ziehen Sie die Schraube wieder fest. Transport des Elektrowerkzeugs (siehe Bild W) u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Vor einem Transport des Elektrowerkzeugs müssen Sie fol- gende Schritte durchführen: – Lösen Sie die Feststellschraube (1), falls diese angezo- gen ist. Ziehen Sie den Werkzeugarm ganz nach vorn und ziehen Sie die Feststellschraube wieder fest. – Stellen Sie sicher, dass der Tiefenanschlag (39) ganz nach hinten geschwenkt ist und die Justierschraube (38) beim Bewegen des Werkzeugarms nichts berührt. – Bringen Sie das Elektrowerkzeug in Transportstellung. – Entfernen Sie alle Zubehörteile, die nicht fest an dem Elektrowerkzeug montiert werden können. Legen Sie un- benutzte Sägeblätter zum Transport, wenn möglich, in einen geschlossenen Behälter. – Stellen Sie den Transportgriff (3) senkrecht. – Tragen Sie das Elektrowerkzeug am Transportgriff (3) oder greifen Sie in die Griffmulden (61) seitlich am Säge- tisch. u Verwenden Sie beim Transportieren des Elektrowerk- zeuges nur die Transportvorrichtungen und niemals die Schutzvorrichtungen oder die Werkstückauflagen. Wartung und Service Wartung und Reinigung u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schließen können. Halten Sie deshalb den Be- reich um die Pendelschutzhaube stets sauber. Entfernen Sie nach jedem Arbeitsgang Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel. 1 609 92A 9PK | (19.04.2024) Bosch Power ToolsDeutsch | 27 Reinigen Sie regelmäßig die Gleitrolle (11). Maßnahmen zur Geräuschreduzierung Maßnahmen durch den Hersteller: – Sanftanlauf – Auslieferung mit einem speziell zur Geräuschreduzierung entwickelten Sägeblatt Maßnahmen durch den Bediener: – Vibrationsarme Montage auf einer stabilen Arbeitsfläche – Einsatz von Sägeblättern mit geräuschreduzierenden Funktionen – Regelmäßige Reinigung von Sägeblatt und Elektrowerk- zeug Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: [phone] E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Transport Die empfohlenen Li-Ionen-Akkus unterliegen den Anforde- rungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte be- achten Sie auch eventuelle weiterführende nationale Vor- schriften. Entsorgung Elektrowerkzeuge, Akkus, Zubehör und Verpa- ckungen sollen einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie Elektrowerkzeuge und Akkus/Batte- rien nicht in den Hausmüll! Nur für EU-Länder: Nicht mehr gebrauchsfähige Elektrowerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nik-Altgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Akku-Paneelsäge Sachnummer
