Өнім түрі	Сымсыз радиалды бұрышты ара
Бренд	Bosch
Модель	GCM 18V216 D Professional
Номиналды кернеу	18 В
Бос жүріс жылдамдығы	5 000 айн/мин
Пышақ диаметрі	216 мм
Пышақтың орталық тесігі	30 мм (25,4 мм нұсқаға байланысты)
Салмағы	16,4 – 17,4 кг (аккумуляторға байланысты)
Макс. бөлшек өлшемдері (0°/0°)	70 x 305 мм
Макс. кесу тереңдігі	70 мм
Бұрыштық бұрыш ауқымы	-48°-тан +48°-қа дейін
Еңкею бұрышы ауқымы	-47°-тан +47°-қа дейін
Лазер	2-сынып, 650 нм, <1 мВт
Дыбыс қысымы деңгейі	93 дБ(А)
Дыбыс қуаты деңгейі	107 дБ(А)
Аккумулятор түрі	Литий-ионды 18 В (GBA 18V… немесе ProCORE18V…)
Негізгі функциялар	Біртіндеп іске қосу, пышақ тежегіші, айналмалы қорғаныс қақпағы, лазерлік бағыттау, радиалды жүйе, қысқыш
Күтім және тазалау	Желдету саңылауларын, жылжымалы роликті, қорғаныс қақпағын тазалау; сығылған ауаны пайдаланыңыз
Қауіпсіздік	Қосу құлпы, тасымалдау қауіпсіздігі, қорғаныс қақпағы, шпиндель блокаторы
Қосалқы бөлшектер және жөндеу мүмкіндігі	Ара пышақтары, сынықтан қорғағыш, шаң қабы, қысқыш; Bosch қызмет көрсету орталығы
Жалпы ақпарат	Ағаш, алюминий, пластмасса үшін; сыртқы сору мүмкіндігі

Жиі қойылатын сұрақтар - GCM 18V216 D Professional BOSCH

Араны қалай іске қосу керек?

Қосу құлпын (5) ортаға қарай итеріңіз, содан кейін Қосу/Өшіру қосқышын (6) басып, кесу бойы ұстап тұрыңыз.

Лазерлік бағыттауды қалай пайдалану керек?

Қосу құлпына (5) баспай, Қосу/Өшіру қосқышын (6) сәл басыңыз. Екі лазер сәулесі кесу сызығын көрсетеді. Бөлшекті сызықтардың арасына орналастырыңыз.

Ара пышағын қалай ауыстыру керек?

Аккумуляторды алыңыз. Айналмалы қорғаныс қақпағын артқа қарай бұрыңыз. Алты қырлы кілтті пайдаланып, шпиндель блокаторын басып тұрып, бұранданы (сол жақ ойма) босатыңыз. Фланецті, содан кейін пышақты алыңыз. Айналу бағытын сақтай отырып, жаңасын орнатыңыз.

Бұрыштық бұрышты қалай реттеу керек?

Бұғаттау түймесін (16) босатыңыз. Тұтқаны (17) тартып, үстелді қажетті ойыққа (стандартты бұрыштар) бұраңыз немесе еркін бұрыш үшін бұғаттау құлақшасын пайдаланыңыз. Түймені қайта қатайтыңыз.

Көлбеу кесу үшін еңкею бұрышын қалай реттеу керек?

Реттелетін тоқтатқыштарды сыртқа қарай тартыңыз. Қатайту дөңгелегін (45) босатыңыз. Бұғаттау тұтқасын (46) еркін жүріс күйіне тартыңыз. Қолды қажетті бұрышқа еңкейтіңіз, содан кейін дөңгелекті қайта қатайтыңыз.

Араны қауіпсіз қалай тасымалдау керек?

Аккумуляторды алыңыз. Араны тасымалдау күйіне қойыңыз: аспап қолын толығымен алға итеріңіз, қатайту бұрандасын қатайтыңыз, қолды төмен түсіріп, тасымалдау қауіпсіздігін (34) басыңыз. Тасымалдау тұтқасынан (3) немесе кіріктірілген тұтқалардан ұстаңыз.

Қандай аккумуляторларды пайдалану керек?

Bosch литий-ионды 18 В аккумуляторларын, GBA 18V… немесе ProCORE18V… түрлерін пайдаланыңыз. Ұсынылатын зарядтағыштар: GAL 18…, GAX 18… және GAL 36….

Шуды қалай азайту керек?

Шуды азайтуға арналған жинақтағы ара пышағын пайдаланыңыз. Дірілді азайту үшін аспапты тұрақты бетке орнатыңыз. Пышақты және аспапты үнемі тазалаңыз.

Шаңсорғышты қалай жалғау керек?

Шаң қабын болса алыңыз. 35 мм диаметрлі шаңсорғыш шлангісін сору адаптеріне (50) жалғаңыз. Материалға сәйкес шаңсорғышты пайдаланыңыз.

Ара іске қосылмаса не істеу керек?

Аккумулятордың дұрыс салынғанын және зарядталғанын тексеріңіз. Қосу құлпының (5) ортаға итерілгеніне көз жеткізіңіз. Мәселе шешілмесе, Bosch кейінгі қызмет көрсету орталығына хабарласыңыз.

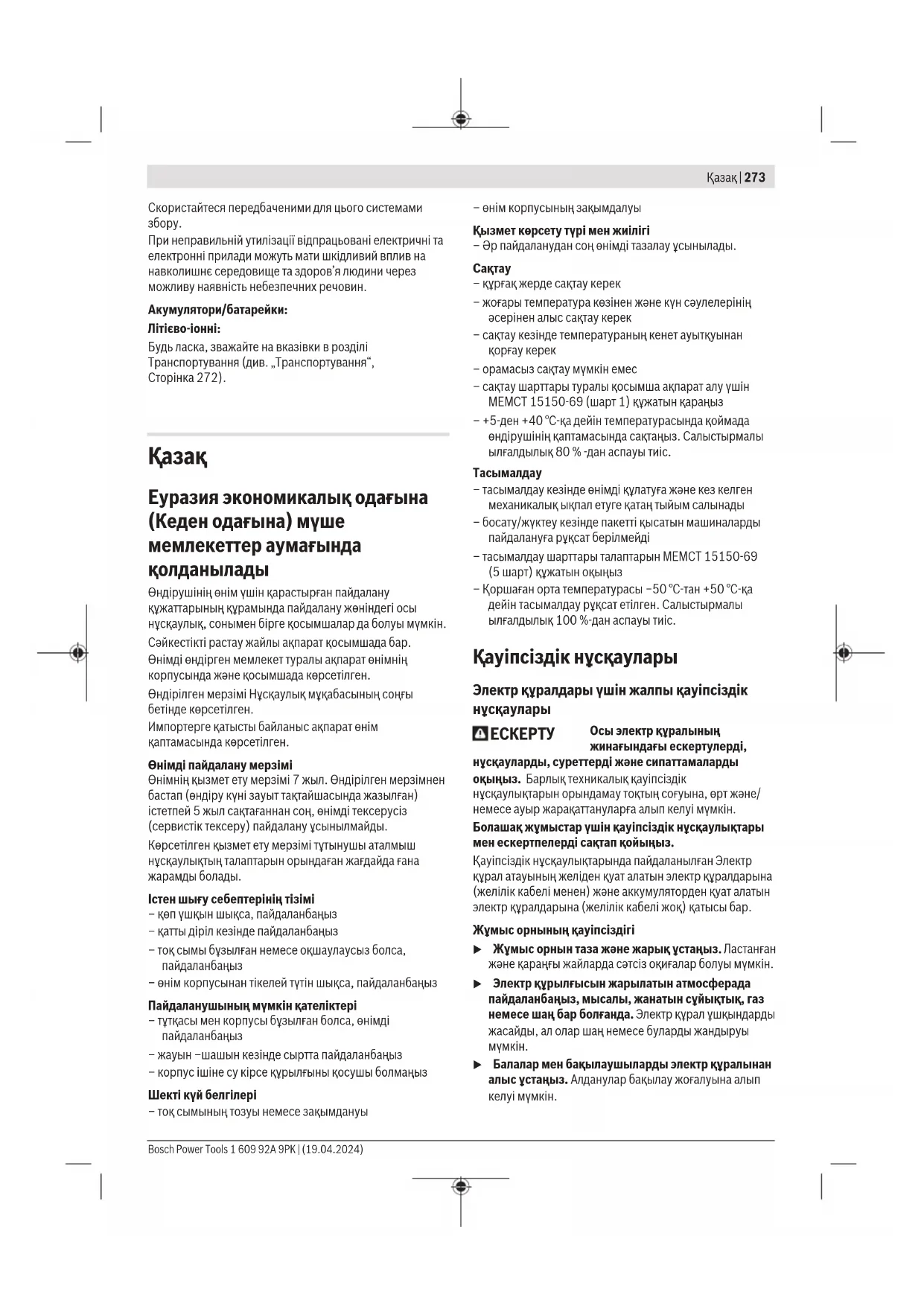

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GCM 18V216 D Professional BOSCH

kk Пайдалану на скаульның

ТУПНУСКАСЫ

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс акпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шыкса, пайдаланбаныз
• қатты діріл кезінде пайдаланбаныз
  – ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
  – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
- жауын - шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- ток сымының тозуы немесе зақымдануы

- өнім корпусының зақымдалуы

Кызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан қорғау керек
• орамасыз сақтау мүмкін емес
  – сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз
• +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аspaуы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті casualtyн машиналарды пайдалануға руксат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
- Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау руксат етілген. Салыстырмалы вілғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нүсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

⚠️ ECKEРТУ Осы электр куралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды

окыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/ немесе ауыр жаракаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарык ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр куралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.

274|Қазақ

Жабдык түрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ынғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төк соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жумысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жақақаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифага алып келуі мүмкін.

Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жи пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жақақаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жәніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуга немесе өшіруге болмайтын электр куралы кауіпті болып, оны жендеу кажет болады.

Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын қоймага қою алдында, ашаны қуат қөзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бул сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді окымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының, дұрыс күтілмеуї жазатайым оқигаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
Колтуткалар мен кармау беттерін күргақ, таза және май мен ластан таза устаңыз. Сырганақ қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипattaған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр құралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жаракаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктык ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктык көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктык қозу немесе күйіктерге алып келуі мүмкін.

Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жаракаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлық зарядтау нусқауларын орындап батарея жинағын нусқауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны закымдап өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Бурыштық ара үшін қауіпсіздік нусқаулары

Бурыштық ара ағаш немесе ағаш сияқты өнімдерді аралауға арналған, оларды абразивті кесу деңгелектерімен брус, шыбық, шеге және т.б. сияқты темір материалдарды аралауға пайдалану мүмкін емес. Абразивті аралаудағы үшқындар төменгі тіреуішті, ішпек және басқа бөлшектерді жандырады.
▶ Дайындаманы устау үшін мумкін болса қыскыштарды пайдаланыңыз. Дайындаманы қолмен ұстасаңыз, қолыңызды ара дискісінен кемінде 100 мм қашықтықта ұстаңыз. Қысу үшін немесе қолмен ұстау үшін тым кіші бөлшектерді кесу үшін бүл араны пайдаланбаңыз. Егер қолыңыз ара дискісіне тым жақын болса, дискіге тиюден шығатын үшқындардан жаракаттану қауіпі жоғары болады.
▶ Дайындама туракты болып тіреуіш пен устелге қысылуы немесе тірелуі керек. Дайындаманы дискіге жылжытпаңыз немесе қолмен апармаңыз. Қысылмаған немесе жылжымалы дайындамалар жоғары жылдамдықта лақтырылып жақақаттауы мүмкін.
Араны дайындамаға басыңыз. Араны дайындамадан тартпаңыз. Кесік істеу үшін ара басын көтеріп, дайындама жоғарысынан кеспей өткізіңіз, қозғалтқышты іске қосыңыз, ара басын төмен басып, араны дайындамаға басыңыз. Тартып аралау ара дискісін дайындама үстіне шығарып, дискіні операторға қарай лактыруы мүмкін.
▶ Колыңызды ешкашан ара дискісінің алдында немесе артында кесу сызығына қоймаңыз. Басқа қолмен дайындаманы ұстау, мысалы, дайындаманы

276|Қазақ

ара дискісінің он жағында сол қолмен ұстау немесе терісі өте қауіпті.

Ешкашан қолыңызды ағаш жоңқаларын немесе басқа себептен дискі айналып түрганда ара дискісіне 100 мм-ден жақын тіреуіш арқасына апармаңыз. Айналып түрган араның жақындығы дұрыс айқындалмай сіз қатты жақақттануыңыз мүмкін.
Кесуден алдын дайындаманы тексеріңіз. Егер дайындама кисайтылған немесе деформацияланған болса, оны сыртқы кисайтылған жағымен тіреуішке қысыңыз. Өрдайым кесік бойы дайындама, тіреуіш және үстел арасында аралық болмауына көз жеткізіңіз. Бұрылған немесе кисайған дайындамалар ширап, жылжып не айналып түрған ара дискісін қысып қалуы мүмкін. Дайындамада шеге немесе басқа бөгде денелер болмауы тис.
Устел барлық аспаптар, ағаш жоңқалары т.б. бос болмағанша араны пайдаланбаңыз. Кіші сынықтар немесе бос ағаш бөлшектері не басқа нысандар айналып турған дискіге тисе, олар жоғары жылдамдыкпен лактырылуы мүмкін.
▶ Бір уакытта тек бір ғана дайындаманы аралаңыз. Жинап қойылған бірнеше дайындамалар дұрыс қысылмай не бекітілмей аралау кезінде дискіні қысуы немесе жылжуы мүмкін.
▶ Пайдаланудан алдын бурыштық араның тегіс, турақты жұмыс аймағына бекітілуін немесе орналастырылуын қамтамасыз етіңіз. Тегіс және турақты жұмыс аймағы бурыштық араның қимылдап кету қауіпін кемітеді.
Жумысыңызды жоспарлаңыз. Еңс немесе көлбөү бұрышының параметрін өзгерткеніңізде, реттелетін тіреуіш дайындаманы ұстауға дұрыс реттелгенін және дискіні немесе қорғау жүйесіне тимеуіне көз жеткізіңіз. Аспапты "ҚОСУ"дан алдын және үсталде дайындама болмағанда ара дискісін бүтін симуляциялық кесіктен өткізіп, кедергі болмауына және тіреуіш кесілмеуіне көз жеткізіңіз.
Устелден үлкен дайындамалар үшін үстел кеңейткіші, аралау сандалы, т.б. сияқты көмекші аспаптар арқылы дұрыс ұстауды қамтамасыз етіңіз. Бұрыштық ара үстелінен үзын немесе көң дайындамалар сенімді ұсталмаса аударылуы мүмкін. Егер кесілген бөлшек немесе дайындама аударылса, ол төменгі тіреуішті көтеруі немесе айналып түрған дискімен лактырылуы мүмкін.
Устел кецейткіші немесе қосымша тіреуі орнына басқа адамды пайдаланбаңыз. Дайындама тұрақты бекітілмесе дискі қысылуы немесе дайындама кесу кезінде жылжып, сізді не көмекшіңізді айналып түрған дискіге жақындатуы мүмкін.
Кесілген бөлшек турып қалмауы немесе айналып турған ара дискісіне басылмауы тиіс. Шектелген болса, мысалы, ұзындық шектеулері арқылы, кесілген бөлшек дискіге қысылып қатты лақтырылуы мүмкін.

Шыбык немесе кубыр сиякты домалақ материалдар үшін әрдайым қыскыш немесе бекіткішті пайдаланыңыз. Шыбыктар кесілгеннен соң домалап кетуі мүмкін, мұнда дискі тістеп дайындаманы қолыңызбен бірге дискіге тартуы мүмкін.
▶ Дайындамаға тиюден алдын дискі толық жылдамдығына жетуі керек. Бүл дайындама лактырылу қауіпін кемітеді.
▶ Егер дайындама немесе дискі турып қалса, бурыштық араны өшіріңіз. Барлық істеп турған бөлшектердің токтағанын күтіп, ашаны куат көзінен шығарыңыз /немесе батарея жинағын шығарыңыз. Сосын турып қалған материалды шығарыңыз. Дайындама турып қалған кезде аралауды жалғастыру бурыштық араның бақылауы жоғалуына немесе зақымдалуына алып келуі мумкін.
Аралауды аяктағаннан соң өшіргішті жіберіп, ара басын төмен үстап, кесілген бөлшекті шығағар алдын дискінің токтауын күтіңіз. Дискі айналып түрған кезде оған қолды жақындату өте қауіпті.
Толык емес кесікті орындағанда немесе өшіргішті жібергенде тутқаны ара басы толығымен төменгі куйге тускенше қатты ұстацыз. Араның токтау әрекеті ара басын кездейсок төменгі тартып жаракаттану қауіпіне алып келуі мүмкін.
▶ Ара бастиегі ең астыңғы күйге жеткен кезде, тутқаны жіберменңіз. Ара бастиегін әрдайым қолмен ең жоғарғы күйге қайтарыңыз. Егер ара бастиегі бақылаусыз жылжыса, бул жаракат алу қаупін тудыра алады.
Жумыс орнын таза устаңыз. Материал коспалары өте қауіпті. Жеңіл метал шаңы жанып жарылуы мүмкін.
▶ Өтпес, жарылған, кисатылған немесе зақымдалған аралау дискілерін пайдаланбаңыз. Аралау дискілері немесе ауытқыған тістер енсіз кесуге, артық үйкеліске, тұрып қалуға және кері сокқыға әкелуі мүмкін.
▶ Тез кесетін болаттан жасалған, төзімділігі жоғары аралау дискілерін пайдаланбаңыз. Мундай аралау дискілері оңай сынуы мүмкін.
▶ Ілдірік тесіктері дурыс пішімде (ромб) және өлшемде болатын жүздерді пайдаланыңыз. Араның орнату кұралдарына сай болмаған дискілер теңерімде болмай, бақылау жоғалтуына алып келеді.
Электр құралы істеп түрганда кесу қалдықтарын, ағаш жоңқаларын т.б. кесу аймағынан алыстатпаңыз. Манипуляторды әрдайым алдымен токтау күйіне келтіріп, электр құралын өшіріңіз.
Жумыстан соң аралау дискісіне сувіғанша тимеңіз. Аралау дискісі жұмыс істеген кезде қатты қызады.
Аккумулятор закымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және

шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.

▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бул кыска туйықталуға алып келіп, аккумулятор жануы, тутін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Аккумуляторды тек өндіруші өнімдері үшін пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қыска тұйықталу қаупі туындайды.

Электр куралы лазер ескерту белгісімен бірге жеткізіледі ("Белгілер және олардың мағанасы" кестесін қараңыз).
▶ Егер лазер ескерту таçтасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданынса енгізбес бұрын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.
Электр құралындағы ескертүлер анық көрінетін болсын.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылыскан лазер сәулесіне қарамаңыз. Бүл адамдардың көзін шағылдыруы мүмкін, сәтсіз оқифаларға әкелуі немесе көзге зақым келтіруі мүмкін.

▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.
Лазер курылғысында ешкандай өзгерту орындамаңыз. Осы пайдалану нұсқаулығында сипатталған реттеу мүмкіндіктерін қауіпсіз пайдалану мүмкін.
▶ Балаларға электр күралын бақылаусыз пайдалануға руксат етпеціз. Олар басқа адамдардың немесе өзінің кезін абайсыздан шағылыстыруы мүмкін

Белгілер

Төменdegі белгілер электр күралды пайдалануда маңызды болуы мүмкін. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге электр күралын дұрыс әрі сенімді пайдалануға көмектеседі.

Белгілер мен олардың мағынасы

Лазер сәулесі Сәулеге тікелей қарамаңыз 2-класты тутынушы лазер өнімі EN 50689:2021

Белгілер мен олардың мағынасы

Электр куралы айналып турғанда, аралау аймағына қол сукпаңыз. Ара дискісіне тию жаракаттану қаупін тудырады.

Шацнан қорғайтын масканы киіңіз.

Корғаныш көзілдірікті киіңіз.

Кулак корғанысын тағыңыз. Шуыл әсерінен есту кабілетіңіз закымдануы мүмкін.

Қауіпті аймақ! Алақан, бармақ немесе қолды осы аймақтан мүмкіндігінше алшак ұстаңыз.

Тасымалдау үшін электр құралын тек осы белгіленген жерлерінен (устау ойықтары) немесе тасымалдау түтқасынан ұстаңыз.

Тік еңіс бұрыштарын аралау кезінде жылжымалы тіреуіш планкаларды сыртқа тарту немесе толықтай алып тастау керек.

d Ara төсемінің өлшемдерін ескеріңіз (ара төсемінің диаметрі D, саңылау диаметрі d). Саңылау диаметрі d аспап шпинделіне бос күыссыз сәйкес келуі керек. Егер жалғастырғыш тетікті пайдалану керек болса, жалғастырғыш тетік өлшемдері ара төсемінің қалыңдығына және саңылау диаметріне және аспап шпинделінің диаметріне сәйкес болғанына көз жеткізіңіз. Мумкіндігінше ара төсемімен бірге жеткізілген жалғастырғыш тетіктерді пайдаланыңыз.

Ара төсемінің диаметрі D белгідегі дерекке сәйкес келуі керек.

Сондай-ак "Техникалык деректер" тарауындағы "Жарамды ара төсемдерінің өлшемдері" белімін караңыз.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы стационарлық құрылғы ретінде ағаш бойынша тік кесу бағытымен бойлай және қөлденеңінен кесіктер жасауға арналған. Бүл ретте -48° және +48° аралығындағы қөлденең еңіс бұрышы және 47° (сол жақ) және 47° (оң жақ) аралығындағы тік еңіс бұрышы болуы мүмкін.

Электр куралының куаты қатты және жұмсақ ағашты және ағаш-жоңқалы плита мен ағаш-талшықты плиталарға арналған.

Тиісті ара дискілерін пайдаланған кезде алюминий профильдері мен пластикті аралауға болады. Бул өнім EN 50689 стандартына сәйкес түтынушы лазерлік өнімі болып табылады.

Бейнеленген курамды бөлшектер

Көрсетілген күрамды бөлшектердің нөмірлері графикалық беттегі электр күралының көрсетіліміне қатысты болып келеді.

(1) Тарту аспабының бекіткіш бұрандасы
(2) Тарту аспабы
(3) Тасымалдау туткасы
(4) Корғаныш каптама
(5) Ажыраткышты іске қосылудан қоргайтын құлып
(6) Ажыраткыш
(7) Түтка
(8) Лазер корғаныш калпакшасы
(9) Лазер сәулесінің шығыс саңылауы
(10) Маятниктік қорғаныш қаптама
(11) Бағыттауыш ролик
(12) Аралау устелі
(13) Монтаждык саңылаулар
(14) Iшпек
(15) Бугаттау капсырмасы
(16) Кез келген еңіс бұрышын бекіткіш тетік (көлденен)
(17) Еңіс бұрышын алдын ала реттеу інінтірегі (көлденең)
(18) Аударылудан корғаныс
(19) Лазер ескерту тактасы
(20) Стандартты еңіс бұрышына арналған ойықтар (көлденең)

(21) Еңіс бұрышының шкаласы (көлденен)
(22) Аралау устелінің қыскыш бұрандасы
(23) Аралау устелінің үзартқышы
(24) Дайындама тіреуіші (икемді енгізіледі)
(25) Стационарлық тіреуіш планка
(26) Жылжымалы тіреуіш планка
(27) Еңіс бұрышының шкаласы (тік)
(28) Еңіс бұрышының индикаторы (тік)
(29) Жонка бағыттауышы
(30) Ара төсемі
(31) Шпиндель бекіткіші
(32) Аккумуляторды босату түймесі
(33) Аккумулятор
(34) Тасымалдауға арналған бекіткіш
(35) Аударылудан корғаныш капсырма
(36) ￥зындык шектегіші
(37) Шаң жинағыш кап
(38) Терендік шектегішнің дәлдеу бұрандасы
(39) Терендік шектегіші
(40) Бурандалы карнак
(41) Бурандалы кыскыш
(42) Бурандалы кыскыш саңылаулары
(43) Алты қырлы деңбек кілт/крест ойыкты бурауыш
(44) Жылжымалы тіреуіш планканы бугаттау бұрандасы
(45) Еңіс бұрышының қыскыш дөңгелегі (тік)
(46) Еңіс бұрышының бұғаттау інінтірегі (тік)
(47) Дайындама тіреуішіне арналған бекіткіш (электр құралында)
(48) Екінші дайындама тіреуішіне арналған бекіткіш (дайындама тіреуішінде)
(49) Бурандалы болт
(50) Сору адаптері
(51) Ара дискісін бекітуге арналған алты қырлы деңбек буранда
(52) Кыскыш фланец
(53) Iški kýskýw flaneč
(54) Ішпегі бар бекіткіш бұрандалар
(55) Лазер корғаныш қалпақшасына арналған бұранда
(56) Лазер корпусының бекіткіш бұрандасы
(57) Лазер корпусы
(58) Еніс бұрышына арналған бұрыш индикаторы (көлденең)
(59) Бурыш индикаторының бурандасы (көлденен)
(60) Бурыш индикаторының бурандасы (тік)
(61) Устау ойыктары

Техникалық мәліметтер

Аккумуляторлық панельдік ара GCM 18V-216 D GCM 18V-216 D
Өнім нөмірі	3 601 M51 0..	3 601 M51 0B.
		3 601 M51 08.
Номиналды кернеу В = 18 18
Бос жүріс күйіндегі айналу жилігі ^A)	мин ^-1	5000 5000
Лазер түрі нм 650 650
	мВт < 1 < 1
Лазер класы 2 2
Салмағы ^B)	кг 16,4–17,4 16,4–17,4
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C 0 ... +35 0 ... +35
Жұмыс кезіндегі ^C) және сақтау кезіндегі руксат етілген қоршаған орта температурасы	°C –20 ... +50 –20 ... +50
ұсынылатын аккумуляторлар GBA 18V...	ProCORE18V...	GBA 18V...
		ProCORE18V...
ұсынылатын зарядтағыш құрылғылар GAL 18...	GAX 18...	GAL 18...
	GAL 36...	GAX 18...
		GAL 36...

Жарамды ара төсемдерінің өлшемдері

Ара төсемінің диаметрі D	мм 216 216
Орта диск қалындығы	мм	1,2-1,8	1,2-1,8
Саңылау диаметрі d	мм 30	25,4

A) 20–25 °C температурасында ProCORE18V 8.0Ah аккумуляторымен элшенеді.
В) пайдаланған аккумуляторға байланысты
C) <0 °C температуралында куаты шектелген
Руксат етілген дайындама өлшемдері (максималды/минималды): (караныз „Руксат етілген дайындама өлшемдері“, Бет 285)
Мәндер өнімге байланысты взгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл бойынша акпарат

EN IEC 62841-3-9 бойынша есептелген шуыл

эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады: дыбыстық қысым деңгейі 93 дБ(А); дыбыстық куат деңгейі 107 дБ(А). К дәлсіздігі = 3 дБ.

Кулак корфанысын тағыңыз!

Осы ескертпелерде берілген шуыл шығару мәні нормалық өлшеу әдісі бойынша есептелген болып электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол шуыл шығару мәнін шамалап өлшеу үшін де жарамды.

Берілген шуыл шығару мәні электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса шуыл шығару мәндері өзгереді. Бул жұмыс барысындағы шуыл шығару мәнін артырады.

Шуыл шығару мәнін нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да

ескеру кажет. Бул жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Аккумулятор

Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың жеткізілім жынтығында аккумулятордың бар-жоғын каптауыштан біліп алуға болады.

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған қүйде жеткізіледі. Аккумулятордың толық қуатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

280|Қазақ

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.

Аккумуляторда, аккумуляторды босату туймесі байқаусызда басылып кеткенде, оның түсіп кетүнен корғайтын 2 құлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оны өз орнында серіппе ұстан тұрады.

Аккумулятор заряды деңгейінің индикаторы

Нускау: әр аккумулятор түрінде заряд деңгейінің индикаторы болмайды.

Аккумулятор заряды деңгейінің индикаторындағы жасыл түсті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік түргысынан заряд деңгейін электр құралының жұмыссыз күйінде ғана шақыруға болады.

Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған өнемесе түймесін басыңыз. Мұны аккумулятор шығарылғанда да орындауға болады.

Заряд деңгейінің индикаторына арналған түймені басқаннан кейін ешқандай жарық диоды жанбаса, бүл аккумулятордың ақаулы және оны ауыстыру керек екендігін білдіреді.

Уздіксіз жарык 3× жасыл 60–100%

Уздіксіз жарык 2× жасыл 30–60%

Уздіксіз жарык 1× жасыл 5–30%

Жыпылыктайтын жарык 1× жасыл 0

Уздіксіз жарык 5× жасыл 80–100%

Уздіксіз жарык 4× жасыл 60–80%

Уздіксіз жарык 3× жасыл 40–60%

Уздіксіз жарык 2× жасыл 20–40%

Уздіксіз жарык 1× жасыл 5–20%

Жыпылыктайтын жарык 1× жасыл 0

Аккумуляторды оңтайлы пайдалану туралы нускаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек –20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда келікте қалдырмаңыз.

Аккумулятордың желдету тесігін жүмсақ, таза және күрғак қылшакпен мүқият тазалаңыз.

Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нүсқауларды орындаңыз.

Монтаждау

Электр құралында кез келген жұмыс өткізбес бурын (мысалы, техникалық қызмет көрсету, құралды алмастыру және т.б.) аккумуляторды электр құралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жаракат алу қаупі туындайды.

Жеткізу көлемі

Пайдалану нүсқаулығында берілген жеткізу көлемінің сипаттамасына назар аударыңыз.

Электр құралын алғашқы рет іске қосудан алдын төменде жазылған бөліктердің жинакта барлығын тексеріңіз:

– Ара төсемі орнатылған панельдік ара
- Кыскыш дөңгелек (45)
-Жылжымалы тіреуіш планка (26)
- Бурандалы кыскыш (41)
– Алты қырлы дөңбек кілт / крест ойықты бұрауыш (43)
- Шаң жинағыш кап (37)
- Дайындама тіреуіштері (24) (2 дана)

Нускау: Электр құралын зақымданулар барлығына тексеріңіз.

Электр құралын пайдаланудан алдын қорғағыш аспаптар немесе аз зақымдалған бөліктерді әбден мінсіз және дұрыс істеуін тексеріңіз. Жылжымалы бөлектер кедергісіз істеуін және қысылмауын немесе бөліктер зақымдалмағанын тексеріңіз. Барлық бөліктер дұрыс орнатылған және кедергісіз жұмыс істеуді қамтамасыз ететін пайдалану шарттарына сәй болуы керек. Зақымдалған қорғағыш аспаптар мен бөліктер өкілетті шеберханада жәндеу немесе алмастыру керек.

Бөліктерін орнату

– Жинактағы бөліктерді абайлап орамаңыздан алып қойыңыз.
- Бутін орама материалын электр аспап пен жинақтағы жабдықтардан алып қойыңыз.

- Жинактағы құрылғы элементтерін орнату кезінде жұмысты оңтайландыру үшін электр құралының тасымалдау күйінде түрганына көз жеткізіңіз.

Дайындама тіреуіштерін монтаждау (А1 суретін караңыз)

Дайындама тіреуіштерін (24) электр құралының сол, оң немесе алдыңғы жағында орналастыруға болады. Икемді штепсельдік жүйе ұзарту немесе кеңейту нұскаларының алуан түрлерін пайдалануға мүмкіндік береді (G суретін қараңыз).

– Кажет болса, дайындама тіреуішін (24) электр куралындағы бекіткіштерге (47) немесе екінші дайындама тіреуішінің бекіткіштеріне (48) енгізіңіз.

Электр куралын еш жағдайда дайында тіреуіштерінен устап тасымаңыз. Электр куралын тасымалдау үшін тек тасымалдау аспаптарын пайдаланыңыз.

Кыскыш дөңгелекті монтаждау (А2 суретін караңыз)

Кыскыш дөнгелек (45) реттелген тік еңіс бұрышын бекітеді және қауіпсіз жұмыс істеу үшін қажет.

- Алты қырлы гайканы бұрандалы болттан (49) бұрап шығарыңыз.

- Кыскыш дөңгелекті (45) сағат тілінің бағытымен бұрандалы болтқа (49) бұрап орнатыңыз да, мыктап тартыңыз.

Жылжымалы тіреуіш планканы монтаждау (АЗ суретін қараңыз)

Жылжымалы тіреуіш планканы (26) аралау алдында монтаждау кажет.

– Ара төсемінің өң жағындағы тіреуіш планканы (26) тиісті ойыққа кіргізіп, бұғаттау бұрандасын (44) мықтап тартыңыз. Тіреуіш планканың тегістелген бөлігі ара төсеміне қарай ішке қарап туруы тиіс.

Катты немесе икемді орнату

▶ Туракты пайдалануды камтамасыз ету ушін электр куралын пайдаланудан алдын тегіс бекем жумыс аймағына (мысалы верстак) орнату керек.Ж.

Жумыс аймағында орнату (В1-В2 суретін қараңыз)

- Электр құралын жарамды бұрандалы қосылыммен жұмыс аймағына бекітіңіз. Ол үшін саңылаулар (13) пайдаланылады.

немесе

– Электр құралының аяқтарын стандартты бұрандалы қыскыштармен жұмыс аймағына бекітіңіз.

Bosch жұмыс үстелінде монтаждау

Bosch ұсынған GTA жұмыс үстелдері электр құралдарын биқтгі реттелетін аяқтары арқылы кез келген бетте бекітеді. Жұмыс үстеліндегі дайындама тіреуіштері ұзын дайындамаларды тіреуге арналған.

Жумыс устелі жинағындағы барлық ескертулер мен нусқаулықтарды оқыңыз. Ескертпелер мен

нүсқаулықтарды сақтамау токтың соғуына, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.

Электр құралын орнатудан алдын жұмыс үстелін дұрыс құрыңыз. Бұзылу қауіпін болдырмау үшін мінсіз құру маңызды болып қалады.
– Электр құралын тасымалдау күйінде жұмыс үстеліне орнатыңыз.

Иілмелі орнату (усынылмаған!) (ВЗ суретін қараңыз)

Ерекше жағдайларда электр құралын тегіс тұрақты жұмыс аймағында орнату мүмкін болмаса, көмекші ретінде құлаудан сақтағышты орнату керек.

▶ Кулаудан сақталмаған электр құралы тұрақты түрмай, максималдық горизонтальды және/ немесе вертикальды еңіс бұрышындағы аралау кезінде құлауы мүмкін.
– Кулаудан сактауды (18) электр курал жумыс аймағында тура түрганша бұраңыз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң турлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

– Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
- Жумыс орнының жаçсы желдетілуіне кез жеткізіңіз.
– P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Шан/жоңка сорғыш шаң, жоңка немесе дайындама сыныктары арқылы бітелуі мүмкін.

• Электр құралын өшіріп, аккумуляторды шығарыңыз.
  – Аралау дискісі толык токтағаныша күте тұрыңыз.
  – Бітелу себебін аныктап жойыңыз.

Өзіндік сору (С суретін қараңыз)

Жоңканы устап алу үшін жинақтағы шаң жинағыш қапты (37) пайдаланыңыз.

• Тасымалдау түтқасын (3) tігінен орнатыңыз.
  – Шаң жинағыш капты (37), оның істігі сору адаптеріндегі (50) ойыкça кіретіндей етіп, сору адаптеріне енгізіп, бураңыз.

Шаң жинағыш қап аралау кезінде жылжымалы құрылғы бөліктеріне тимеуі тиіс.

Шаң жинағыш капты дер кезінде босатыңыз.

282|Қазақ

▶ Шаң жинағыш қапты әр пайдаланғаннан кейін тексеріп тазалаңыз.
▶ Өрт қаупінің алдын алу үшін алюминийді аралау кезінде шаң жинағыш қапты алып тастаңыз.

Сырткы сорғыш

Шан сору үшін сору адаптеріне (50) шансорғыш шлангісін (диаметрі 35 мм) де жалғауға болады.

– Шансорғыш шлангісін сору адаптеріне (50) жалғаңыз. Шансорғыш өнделетін материалға сәйкес болуы қажет. Денсаулыққа зиян, обыр туғызатын немесе күргғақ шандар үшін арнайы шансорғышты пайдаланыңыз.

Ара дискісін алмастыру (D1–D4 суреттерін қараңыз)

Электр куралында кез келген жумыс откізбес бурын (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.б.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жақақат алу қаупі туындайды.

▶ Аралау дискісін орнату кезінде қорғағыш қолған қиңіз. Аралау дискісіне тигенде жаракат алу қаупі бар.

Максималды руксат етілген жылдамдығы электр күралыңыздың бос айналу моментіне жоғары болған аралау дискілерін пайдаланыңыз.

Тек осы пайдалану нүсқаулығында берілген деректерге сәй және EN 847-1 бойынша тексерілген болып тиісті ретте белгіленген аралау дискілерін пайдаланыңыз.

Тек осы электр құралының өндірушісі ұсынған және сіз өндейтін материалға сәй аралау дискілерін пайдаланыңыз. Бүл аралауда ара тістерінің қызып кетуіне жол бермейді.

Аралау дискісін шешу

• Электр құралын жұмыс күйіне келтіріңіз.
• Маятниктік қорғаныш қаптаманы (10) артқа қайырып, маятниктік қорғаныш қаптаманы осы күйде ұстаңыз.
  – Ішкі алты қырлы бұранданы (51) алты қырлы дөңбек кілтпен (6 мм) (43) бұрап, дәл сол мезette шпиндель бекіткішін (31) тірелгенше басыңыз.
  – Шпиндель бекіткішін (31) басып тұрып, ішкі алты қырлы бұранданы (51) сағат тілінің бағытымен бұрап шығарыңыз (сол жақ ойма!).
• Кыскыш фланецті (52) алып тастаңыз.
• Ара дискісін (30) шығарыңыз.
• Маятниктік қорғаныш қаптаманы баяу төмен қарай қайта апарыңыз.

Аралау дискісін орнату

► Орнатуда тістер кесу бағыты (аралау дискісінде көрсеткі бағыты) қөрғағыш қаптама көрсеткі бағытымен сәйкес болуына көз жеткізіңіз!

Кажет болса, орнатылатын барлық бөліктерді орнатпас бурын тазалап шығыңыз.

• Маятниктік қорғаныш қаптаманы (10) артқа қайырып, маятниктік қорғаныш қаптаманы осы күйде ұстаңыз.
  – Жаңа ара дискісін ішкі кыскыш фланецке (53) орнатыңыз.
• Кыскыш фланецті (52) және ішкі алты қырлы буранданы (51) орнатыңыз. Шпиндель бекіткішін (31) тірелгенше басып, ішкі алты қырлы буранданы сағат тілінің бағытына қарсы бурап бекітіңіз.
  – Маятниктік қорғаныш қаптаманы баяу артқа қарай қайта апарыңыз.

Пайдалану

Электр куралында кез келген жумыс откізбес бурын (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.6.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жақақат алу қаупі туындайды.

Тасымалдау кезіндегі қорғаныс (Е суретін қараңыз)

Тасымалдау кезіндегі корғаныс (34) электр құралын әртүрлі жұмыс орындарына тасымалдау кезінде қолайлы пайдалануға көмектеседі.

Электр құралын қорғауышынан босату (жұмыс күйі)

– Манипуляторды түткасында (7) аз төмен басып тасымалдау корағауышын (34) босатыңыз.
– Тасымалдау корғағышын (34) толық сыртқа тартыңыз.
- Манипуляторды жай жоғарыға бағыттаңыз.

Электр құралын қорғауышын орнату (тасымалдау күйі)

– Бекіткіш буранда (1) тарту аспабын (2) кьсса, оны босатыңыз. Манипуляторды толығымен алға тартып, тарту аспабын бұғаттау үшін бекіткіш буранданы қайтадан тартыңыз.

– Терендік шектегішін (39) жоғары қарай тартыңыз.

- Аралау үстелін (12) бұғаттау үшін бекіткіш тетікті (16) тартып қойыңыз.

– Манипуляторды туткасынан (7) төмен қарай қайырыңыз да, тасымалдау бекіткіші (34) толығымен ішке кіруі тиіс.

Манипулятор енді тасымалдауға дайын болып бұғатталған.

Жумыс істеуге дайындау

Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін электр құралының негізгі реттеулерін тексеріп, қажетінше реттеу керек болады. Ол үшін тәжірибе мен тиісті арнайы аспаптар қажет болады.

Bosch сервистік орталығы бүл жұмысты жылдам әрі сенімді түрде өткізеді.

Аралау устелін узарту/кецейту (F-G суреттерін караңыз)

Узын және ауыр дайындамалар бос басында басылып тірелуі керек.

Аралау устелін аралау устелінің үзартқыштары (23) көмегімен солға немесе онға үзартуға болады.

• Кыскыш буранданы (22) босатыңыз.
• Аралау устелінің үзартқышын (23) кажетті үзындыққа дейін сыртқа тартыңыз.
  – Аралау устелінің үзартқышын бекіту үшін қыскыш бұранданы (22) қайтадан тартып қойыңыз.

Дайындама тіреуіштерінің (24) икемді штепсельдік жүйесі үзарту немесе кеңейту нұскаларының алуан түрлерін пайдалануға мүмкіндік береді.

– Кажет болса, дайындама тіреуішін (24) электр куралындағы бекіткіштерге (47) немесе екінші дайындама тіреуішінің бекіткіштеріне (48) енгізіңіз.
Электр құралын еш жағдайда дайында тіреуіштерінен ұстап тасымаңыз.

Электр құралын тасымалдау үшін тек тасымалдау аспаптарын пайдаланыңыз.

Тіреуіш планканы жылжыту (Н суретін қараңыз)

Көлденең және/немесе тік еңіс бұрыштарын аралау кезінде кесу бағытына байланысты сол немесе оң жақ жылжымалы тіреуіш планканы (26) сыртқа тарту немесе толықтай алып тастау керек.

Тік еңіс бурышы	Көлденен еңіс бурышы
0^ –22, 5^ (сол жак/оң жак)	>0^	– Сол жак/оң жак буғаттау бұрандасын (44) босатыңыз.– Сол жак/оң жак жылжымалы тіреуіш планканы (26) толыктай сыртқа тартыңыз.
22,5^ – 47^ (сол жак/оң жак)	≤ 48^ (сол жак/оң жак)	– Сол жак/оң жак буғаттау бұрандасын (44) босатыңыз.– Сол жак/оң жак жылжымалы тіреуіш планканы (26) толыктай сыртқа тартыңыз.– Жылжымалы тіреуіш планканы жоғары көтеріп қойыңыз.

Дайындаманы бекіту (І суретін караңыз)

Оңтайлы жұмыс қауіпсіздігін қамтамасыз ету үшін дайындаманы әрдайым мыктап қысу керек. Мыктап қысу үшін тым кішкентай болатын дайындамаларды өндемеңіз.

– Дайындаманы (26) және (25) тіреуіш планкаларына қарай басыңыз.
– Жинактағы бұрандалы қыскышты (41) арнайы саңылауларға (42) енгізіңіз.
- Бурандалы кыскыштың бурандалы өзегін (40) дайындама биіктігіне бейімдеңіз.
- Бурандалы өзекті (40) тартып, осылайша дайындаманы бекітіңіз.

Көлденец еңіс бұрышын реттеу

Горизонтальды стандартты еңіс бурышын реттеу (Ј суретін караңыз)

Жиі пайдаланылатын еңіс бурыштарын жылдам әрі дәлме-дәл реттеу үшін аралау үстелінде ойыктар (20) бар:

сол жак он жак

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Бекіту басы (16) тартылған болса оны босатыңыз.
  – Туткышты (17) тартып аралау устелін (12) керекті ойыкка дейін солға немесе онға бураңыз.
• Туткышты жіберіңіз. Туткыш сезімді ретте ойыкка кіруі керек.
  – Бекіту басын (16) қайта тартыңыз.

Горизонтальды стандартты еңіс бурышын реттеу (К суретін караңыз)

Көлденең еңіс бұрышын 48° (сол жақ) және 48° (оң жақ) аралығындағы диапазонда реттеуге болады.

• Бекіткіш тетік (16) тартылған болса, оны босатыңыз.
  – (17) туткышын тартып бір уакытта буғаттау қапсырмасын (15) оған арналған ойыкқа тірелгенше басыңыз. Осылай аралау үстелі бос жылжытылады.
  – Аралау устелін (12) бұрыш индикаторы (58) кажетті еңіс бұрышын көрсеткенше бекіту бастиегінен солға немесе онға бұраңыз.
• Бекіткіш тетікті (16) қайтадан тартыңыз.
  – Інітіректі (17) қайтадан босату үшін (көлденец стандартты еңс бұрыштарын реттеу үшін) інітіректі жоғары қарай тартыңыз. Бұғаттау қысқышы (15) бастапқы күйіне оралып түтқыш (17) ойықтарына (20) қайта түсуү мүмкін.

Тік еңіс бұрышын реттеу

Тік еңіс бұрышын 47° (сол жақ) және 47° (оң жақ) аралығындағы диапазонда реттеуге болады.

Жиї қолданылатын тік еңіс бұрыштарын жылдам әрі дәлме-дәл реттеу үшін 0°, 22,5° және 45° бұрыштары үшін берік позициялар қолданылады.

- Кыскыш дөңгелек (45) монтаждалғанына көз жеткізіңіз (қараңыз „Кыскыш дөңгелекті монтаждау (А2 суретін қараңыз)“, Бет 281).

Тік стандартты еңіс бұрышын реттеу (L суретін караңыз)

– Жылжымалы тіреуіш планкаларды (26) толығымен сыртқа тартыңыз немесе толықтай алып тастаңыз.

284|Қазақ

• Кыскыш деңгелекті (45) босатыңыз.
• Буғаттау інітірегін (46) сыртқа тартып, оны бос жүріс күйінде бекітіңіз. Осылайша еңіс бұрышының аймағы толығымен (сол және оң жақ) пайдаланылуы мүмкін.
• Манипуляторды түтқасынан (7) солға немесе онға қайырып, бұрыш индикаторы (28) қалаулы стандартты тік еңіс бұрышын көрсетеді.
  – Бугаттау інітірегін (46) бураңыз. Бугаттау інітірегі калаулы стандартты тік еңіс бұрышының позициясында тіркелуі тиіс.
• Кыскыш деңгелекті (45) кайтадан мыктап тартыңыз.

Кез келген тік еңіс бұрышын реттеу

– Жылжымалы тіреуіш планкаларды (26) толығымен сыртқа тартыңыз немесе толықтай алып тастаңыз.
- Кыскыш деңгелекті (45) босатыңыз.
– Бугаттау інітірегін (46) сыртка тартып, оны бос жүріс куйінде бекітіңіз. Осылайша еңіс бұрышының аймағы толығымен (сол және оң жақ) пайдаланылуы мүмкін.
- Манипуляторды туткасынан (7) солға немесе онға бұрап, бұрыш индикаторы (28) қалаулы тік еңіс бұрышын көрсетеді.
- Кыскыш дөңгелекті (45) кайтадан мыктап тартыңыз.

Пайдалануға ендіру

▶ Бекіткіш тетікті (16) және қыскыш дөңгелекті (45) аралаудан бурын әрдайым мықтап тартыңыз. Әйтпесе ара тесемі дайындамада кисаюы мүмкін.

Іске қосу (М суретін қараңыз)

– Электр құралын іске қосу үшін алдымен құлыптау тетігін (5) ортаға жылжытып, содан кейін ажыратқышты (6) басып тұрыңыз.

Нускау:Қауіпсіздік себебінен қосқыш/өшіргішті (6) құлыптауға болмайды, ол жұмыс істеу кезінде басылған болуы қажет.

Θωργ

- Өшіру үшін қосқыш/өшіргішті (6) жіберіңіз.

Аралау

Жалпы аралау нускаулары

▶ Бекіткіш тетікті (16) және қыскыш дөңгелекті (45) аралаудан бурын әрдайым мыктап тартыңыз. Өйтпесе ара тесемі дайындамада кисаюы мүмкін.
Барлық кесіктерде алдымен ара дискісі тіреу планкасын, тіреуіш буранда немесе басқа аспап бөліктерін тимеуіне көз жеткізіңіз. Мүмкін орнатылған көмек тіреуіштерін алыңыз немесе оларды лайықтаңыз.

Аралау дискісін соқтығысудан және сокқыдан қорғаңыз. Аралау дискісін буйірлік қысымнан сақтаңыз. Тек тиісті пайдалану үшін рүқсат етілген заттектерді пайдаланыңыз.

Кисык дайындамаларды өндемеңіз. Дайындама әрдайым бағыттауыш панеліне басу үшін тура қырлы болуы керек. Үзын және ауыр дайындамалар бос басында басылып тірелуі керек.

Маятниктік қорғаныш қаптаманың дұрыс жұмыс істеп, еркін жылжуын қамтамасыз етіңіз. Манипуляторды төмен қарай бағыттау кезінде, маятниктік қорғаныш қаптама ашылуы керек. Манипуляторды жоғары қарай бағыттау кезінде, маятниктік қорғаныш қаптама ара дискісінің үстінен қайта жабылып, манипулятордың ең жоғарғы күйінде бекітілуі керек.

Оператордың күйін (N суретін қараңыз)

Электр куралы алдына ара дискісімен бір сызыкça турмай, әрдайым ара дискісінен шетте турыңыз. Осылайша денеңіз ыктимал кері сокқыдан қорғалады.

– Алақан, бармак және қолдарыңызды айналатын аралау дискісінен алыстатыңыз.
– Манипулятор алдында колдарыңызды айқастырманыз.

Жүріспен аралау

– Тарту аспабымен (2) (кеңдайындамаларды) кесу үшін тартылған бекіткіш бұранданы (1) босатыңыз.
– Кажет болса, калаулы көлденец және/немесе тік еңіс бұрышын реттеп шығыңыз.
– Дайындаманы (25) және (26) тіреуіш планкаларына карай басыңыз.
– Дайындаманы өлшемдерге сэйкес қысыңыз.
– Манипуляторды ара дискісі дайындама алдында түрғанша тіреуіш планкаладан (25) ары тартыңыз.
- Электр куралын косыңыз.
– Манипуляторды қол түтқасымен (7) баяу төмен қарай бағыттаңыз.
– Енді манипуляторды (25) және (26) тіреуіш планкаларына қарай басып, дайындаманы бірқалыпыты журіспен аралаңыз.
– Электр құралын өшіріп, ара дискісі толық токтағанша күте тұрыңыз.
– Манипуляторды баяу жоғары қарай бағыттаңыз.

Жүріссіз аралау (қақпактар) (О суретін қараңыз)

– Журіссіз кесіктер үшін (кіші дайындамалар) тартылған бекіткіш бұранданы (1) босатыңыз. Манипуляторды тіреуіш планкаға (25) қарай тірелгенше жылжытып, бекіткіш бұранданы (1) қайтадан тартып қойыңыз.
– Кажет болса, калаулы көлденец және/немесе тік еңіс бұрышын реттеп шығыңыз.
– Дайындаманы (25) және (26) тіреуіш планкаларына карай басыңыз.
– Дайындаманы өлшемдерге сәйкес қысыңыз.
- Электр куралын косыңыз.
– Манипуляторды кол түткасымен (7) баяу төмен бағыттаңыз.
– Дайындаманы біркалыпы жүріспен аралаңыз.
– Электр күралын өшіріп, ара дискісі толык токтағанша күте тұрыңыз.
- Манипуляторды баяу жоғары карай бағыттаңыз.

Кесік сызығын белгілеу (Р суретін қараңыз)

Екі лазер сәулесі ара дискісінің кесік сызығын көрсетеді. Осылайша дайындаманы аралау үшін маятниктік қорғаныш қаптаманы ашпай нақты орналастыруға болады.

– Бул ретте ажыратқышты (6) кысқаша түрту және іске қосылудан қорғайтын құлыпыты (5) баспай лазер сәулелерін қосыңыз.
– Дайындаманың белгісін екі лазер сәулелерінің арасына бағыттаңыз.

Нускау: аралау алдында кесік сызығы дұрыс көрсетілгенін тексеріп шығыңыз (қараңыз „Лазерді реттеу“, Бет 285). Лазер сәулелерінде, мысалы, дірілдеулер себебінен белсенді пайдалануда параметрлері өзгерүі мүмкін.

Руксат етілген дайындама өлшемдері

Макс. дайындамалар саны:

Келденец еңіс бурышы	Тік еңіс бурышы Биктігі х ені [мм]
0° 0° 70 x 305
45° (сол жак/оң жак)	0° 70 x 215
45° (сол жак) 45° (сол жак) 42 x 215
45° (оң жак) 45° (оң жак) 20 x 215
0° 45° (сол жак) 42 x 305
0° 45° (оң жак) 20 x 305

Мин. дайындамалар саны (= жинақтағы қыскаш (41) арқылы ара дискісінен оң немесе сол жақта қысуға болатын барлықдайындамалар): 100 x 40 мм (узындығы х ені)

Макс. кесік терендігі (0°/0°): 70 мм

Терендік шектегішін реттеу (ойыкты аралау) (Q суретін караңыз)

Егер ойыкты аралау керек болса, терендік шектегішін реттеу керек.

• Терендік шектегішін (39) алға қайырыңыз.
• Манипуляторды түтқасынан (7) керекті күйге қайырыңыз.
  – Дэлдеу бұрандасын (38) бұранда ұшы терендік шектегішіне (39) тигенше бұраңыз.
• Манипуляторды баяу жоғары қарай бағыттаңыз.

¥зындығы бірдей дайындамаларды аралау (R суретін қараңыз)

Узындығы бірдей дайындамаларды оңай аралау үшін сол жақ немесе оң жақ ұзындық шектегішін (36) пайдалануға болады.

– ۷зындык шектегішін (36) жоғары қарай тартыңыз.
– ۷зындык шектегішін (36) жоғары қарай тартыңыз.
– Аралау устелінің үзартқышын (23) кажетті дайындама үзындығына реттеңіз.

Арнайы дайындамалар

Инді немесе домалак дайындамаларды аралау кезінде, оларды сырғанаудан қорғау қажет. Кесік сызығында дайындама, тіреуіш планка мен аралау үстелінің арасында бос орын пайда болмауы тиіс.

Кажет болса, арнайы устағыштарды дайындау кажет.

Ішпектерді алмастыру (S суретін караңыз)

Ішпектер (14) электр құралын ұзак пайдаланғаннан кейін тозуы мүмкін.

Акаулы ішпектерді алмастырыңыз.

• Электр құралын жұмыс күйіне келтіріңіз.
  – Бурандаларды (54) стандартты крест ойыкты бурауышпен бурап шығарып, ескі ішпекті (14) алып тастаңыз.
  – Жаңа ішпекті енгізіп, бұрандаларды (54) қайтадан тартыңыз.

Лазерді реттеу

Нускау: лазер функциясын сынау үшін электр күралын ток көзіне жалғау керек.

Лазерді реттеген кезде (мысалы, манипуляторды жылжытканда) ешкашан ажыратқышты пайдаланбаңыз. Электр құралының кездейсок іске қосылуы жақақаттануға әкелуі мүмкін.

• Электр құралын жұмыс күйіне келтіріңіз.
  – Аралау үстелін (12) 0° ойығына (20) дейін бураңыз. Иінтірек (17) шерту дыбысымен ойыққа тірелуі тиіс.
  Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін лазер сәулелерін тексеріп, қажетінше жаңадан реттеу керек.
  Ол ушін тәжірибе мен тиісті арнайы кұрал қажет болады. Bosch сервистік орталығы бүл жұмысты жылдам әрі сенімді түрде өткізеді.

Тексеру (Т1 суретін караңыз)

– Дайындамада тік кесік сызығын сызыңыз.
– Манипуляторды түткамиен (7) төмен қарай баяу бағыттаңыз.
– Дайындаманы ара дискісінің тістері кесік сызығымен бір сызықта болатындай етіп бағыттаңыз.
– Дайындаманы осы күйде устап, манипуляторды кайтадан жоғары қарай баяу бағыттаңыз.
– Дайындаманы крысып койыңыз.
– Лазер сәулелерін ажыратқыш (6) арқылы іске қосылудан қорғайтын құлыпыты (5) баспай қосыңыз.
Манипулятор төмен бағытталғанда да, лазер сәулелері букіл ұзындығы бойынша сол мен оң жақта дайындамадағы сызылған кесік сызығынан бірдей аралықта болуы керек.

Лазер қорғаныш қалпақшасын алып тастау (Т2 суретін қараңыз)

– Лазер қорғаныш қалпақшасының (8) екі бұрандасын (55) алты қырлы дөңбек кілтпен/крест ойықты бурауышпен (43) босатып, лазер қорғаныш қалпақшасын алып тастаңыз.

286|Қазақ

Манипуляторды жылжыту кезіндегі буйірлік ауыткуды реттеу (Т3-Т4 суреттерін қараңыз)

– Бекіткіш буранданы (56) (шамамен 1–2 айналым) босатыңыз. Буранданы толық бұрал шығармаңыз.
– Лазер корпусын (57), лазер сызыктары манипуляторды артка жылжыткан кезде буйірге ығыспағанша, оңға немесе солға жылжытыңыз.
– Лазердің корпусын (57) осы күйде ұстай отырып, бекіткіш бұранданы (56) қайтадан мықтап тартыңыз.
– Лазер қорғаныш қалпақшасын (8) қайтадан бекітіңіз.

Негізгі реттеулерді тексеріп реттеңіз

Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін электр құралының негізгі реттеулерін тексеріп, қажетінше реттеу керек болады. Ол үшін тәжірибе мен тиісті арнайы аспаптар қажет болады.

Bosch сервистік орталығы бүл жұмысты жылдам әрі сенімді түрде өткізеді.

Бурыш индикаторын (көлденең) туралау (U суретін караңыз)

• Электр құралын жұмыс күйіне келтіріңіз.
  – Аралау устелін (12) 0° ойығына (20) дейін бұраңыз. Иінтірек (17) шерту дыбысымен ойыққа тірелуі тиіс.

Тексеру

• Буранданы (59) жинактағы крест тәрізді бураушшен босатып, бурыш индикаторын 0° белгісімен туралаңыз.
• Буранданы кайтадан тартыңыз.

Бурыш индикаторын (тік) туралау (V суретін қараңыз)

• Электр құралын жұмыс күйіне келтіріңіз.
• Кыскыш деңгелекті (45) босатыңыз.
  – Бугаттау інітірегін (46) сыртка тартып, манипулятордың көмегімен 0° шамасындағы тік еңіс бурышын орнатыңыз.
  – Бугаттау інтірегін (46) жіберіціз. Бугаттау інтірегі позицияда тіркелуї тиіс
• Кыскыш дөңгелекті (45) кайтадан мыктап тартыңыз.

Тексеру

Бұрыш индикаторы (28) шкаланың (27) 0° белгісімен бір сызықта болуы керек.

Реттеу

– Буранданы (60) крест ойыкты бураушпен босатып, бурыш индикаторын 0° белгісімен туралаңыз.
- Буранданы кайтадан тартыңыз.

Электр құралын тасымалдау (W суретін қараңыз)

Электр куралында кез келген жумыс откізбес бурын (мысалы, техникалық қызмет көрсету,

куралды алмастыру және т.б.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жақақат алу қаупі туындайды.

Электр куралын тасымалдаудан бұрын төмендегі қадамдарды орындау керек:

– Бекіткіш буранда (1) тартылған болса, оны босатыңыз. Манипуляторды толықтай алға тарта отырып, бекіткіш буранданы кайтадан мықтап тартыңыз.
– Терендік шектегіші (39) толыктай артка қайырылғанына және дәлдеп реттеу бұрандасына (38) манипуляторды жылжыту кезінде тимегеніне кез жеткізіңіз.
- Электр құралын тасымалдау қүйіне келтіріңіз.
– Электр құралына берік монтаждау мүмкін емес барлық керек-жарактарды алып тастаңыз. Пайдаланылмаған ара тесемдерін тасымалдау үшін мүмкіндігінше жабық контейнерге салыңыз.
- Тасымалдау түтқасын (3) tігінен орнатыңыз.
- Электр құралын тасымалдау түтқасынан (3) ұстап тасыңыз немесе аралау ұстелінің бүйіріндегі ұстау ойықтарынан (61) ұстаңыз.
Электр куралын тасымалдау ушін тек тасымалдау аспаптарын пайдаланыңыз, ешкашан қорғаныш аспаптарды немесе дайындама тіреуіштерін пайдаланбанцыз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Электр куралында кез келген жумыс откізбес бурын (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.б.) аккумуляторды электр күралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жаракат алу қаупі туындайды.

Жаксы әрі сенімді жумыс істеу үшін электр кұралы мен желдеткіш тесікті таза устаңыз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруши) сатып алушыға өнімдер туралы қажетті және шынайы акларатты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акларат міндетті турде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер әлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі әтіп кеткен, бузылу белгілері бар және пайдалану бойынша нүсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ енімдерді сатуға тыйым салынады.

Тербелу корғағыш каптамасы әрдайым бос жылжып өзі жабылатын болуы керек. Сондықтан маятниктік корғағыш каптама айналасындағы аумакты әрқашан таза ұстаңыз.

Эрбір жұмыс қадамынан кейін сығылған ауамен үрлеп шығару немесе қылшақтың көмегімен шанды және жоңқаны кетіріңіз.

Сырғанақ дөңгелекті (11) жүйелі түрде тазалап тұрыңыз.

Шуылды төмендетуге арналған шаралар

Өндіруші шаралары:

• Жұмысты бірқалыпты бастау
  – Шуылды темендету үшін арнайы кұрастырылған ара дискісімен жеткізу

Пайдаланушы шаралары:

• Туракты жұмыс аймағында дірілсіз орнату
  – Шуылды төмендету функциялары бар ара дискілерін пайдалану
  – Ара дискісі мен электр құралын жүйелі түрде тазалау

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сөндай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жәндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош"

фирмалык немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларга кеңес беру және шагымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкған жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық зақымдардың жоқтығы;
  – пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
  – пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпытү тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, рүксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бүзу нәтижесінде істен шыққан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскненен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен

288 | Română

туйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды кешеде қосымша қужаттарсыз тасымалдай алады.

Ушінші тараптар (мысалы, эуе немесе жук тасымалдау компаниясы) орауышка және таңбаламаға қойылатын арнайы талаптарды сақтауы керек. Жіберілетін жукті дайындау кезінде қауіпті жуктерді тасымалдау сарапшыларымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлттық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек. Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Эрі қарай пайдалануға жарамайтын электр құралдарын және ақаулы немесе тозып біткен аккумуляторларды/ батареяларды бөлек кәдеге жарату керек. Арнайы қоқыс жинау жүйелерін пайдаланыңыз.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау беліміндегі нүсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет 288).

Română
