GCM 18V216 D Professional - Fierăstrău BOSCH - Manual de utilizare gratuit

Tip produs	Ferăstrău radial pentru ongleturi fără fir
Marcă	Bosch
Model	GCM 18V216 D Professional
Tensiune nominală	18 V
Viteză la gol	5 000 rpm
Diametru lamă	216 mm
Aleza centrală a lamei	30 mm (25,4 mm în funcție de versiune)
Greutate	16,4 – 17,4 kg (în funcție de acumulator)
Dimensiuni max. piesă (0°/0°)	70 x 305 mm
Adâncime de tăiere max.	70 mm
Interval unghi onglet	-48° până la +48°
Interval unghi înclinare	-47° până la +47°
Laser	Clasa 2, 650 nm, <1 mW
Nivel de presiune acustică	93 dB(A)
Nivel de putere acustică	107 dB(A)
Tip acumulator	Litiu-ion 18 V (GBA 18V… sau ProCORE18V…)
Funcții principale	Pornire treptată, frână lamă, capot de protecție pendular, ghidare laser, sistem radial, dispozitiv de strângere
Întreținere și curățare	Curățați fantele de ventilație, galetul culisant, capotul de protecție; folosiți aer comprimat
Siguranță	Blocare declanșare, siguranță transport, capot de protecție, blocare ax
Piese de schimb și reparabilitate	Lame de ferăstrău, apărătoare așchii, sac praf, dispozitiv de strângere; service Bosch
Informații generale	Pentru lemn, aluminiu, materiale plastice; aspirare externă posibilă

Întrebări frecvente - GCM 18V216 D Professional BOSCH

Cum se pornește ferăstrăul?

Împingeți blocarea declanșării (5) spre mijloc, apoi apăsați întrerupătorul Pornire/Oprire (6) și mențineți-l apăsat pe toată durata tăierii.

Cum se utilizează ghidarea laser?

Acționați ușor întrerupătorul Pornire/Oprire (6) fără a apăsa pe blocarea declanșării (5). Cele două fascicule laser materializează linia de tăiere. Poziționați piesa între linii.

Cum se schimbă lama de ferăstrău?

Scoateți acumulatorul. Basculați capotul de protecție pendular în spate. Folosiți cheia imbus pentru a slăbi șurubul (filet stâng) menținând blocarea axului apăsată. Scoateți flanșa apoi lama. Montați lama nouă respectând sensul de rotație.

Cum se reglează unghiul de onglet?

Slăbiți butonul de blocare (16). Trageți de maneta (17) și rotiți masa până la crestătura dorită (unghiuri standard) sau folosiți opritorul de blocare pentru un unghi liber. Strângeți butonul.

Cum se reglează unghiul de înclinare pentru o tăiere oblică?

Trageți opritoarele reglabile spre exterior. Slăbiți roata de strângere (45). Trageți maneta de blocare (46) în poziția roată liberă. Înclinați brațul la unghiul dorit, apoi strângeți roata.

Cum se transportă ferăstrăul în siguranță?

Scoateți acumulatorul. Plasați ferăstrăul în poziția de transport: împingeți brațul sculei complet înainte, strângeți șurubul de strângere, coborâți brațul și apăsați siguranța de transport (34). Purtați de mânerul de transport (3) sau de mânerele încastrate.

Ce acumulatori se folosesc?

Folosiți acumulatori Bosch Litiu-ion 18 V, tip GBA 18V… sau ProCORE18V…. Încărcătoarele recomandate sunt GAL 18…, GAX 18… și GAL 36….

Cum se reduce zgomotul?

Folosiți lama de ferăstrău furnizată, concepută pentru reducerea zgomotului. Montați scula pe o suprafață stabilă pentru a reduce vibrațiile. Curățați regulat lama și scula.

Cum se conectează un aspirator?

Scoateți sacul de praf dacă este prezent. Conectați un furtun de aspirator cu diametrul de 35 mm la adaptorul de aspirare (50). Folosiți un aspirator adaptat materialului.

Ce fac dacă ferăstrăul nu pornește?

Verificați dacă acumulatorul este introdus și încărcat corect. Asigurați-vă că blocarea declanșării (5) este împinsă în centru. Dacă problema persistă, contactați service-ul Bosch.

MANUAL DE UTILIZARE GCM 18V216 D Professional BOSCH

Română ...... Pagina 288

Instrucțiuni de siguranță

Indicații generale de avertizare pentru scule electrice

AVERTIS-MENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

Împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranta persoanelor

▶ Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a

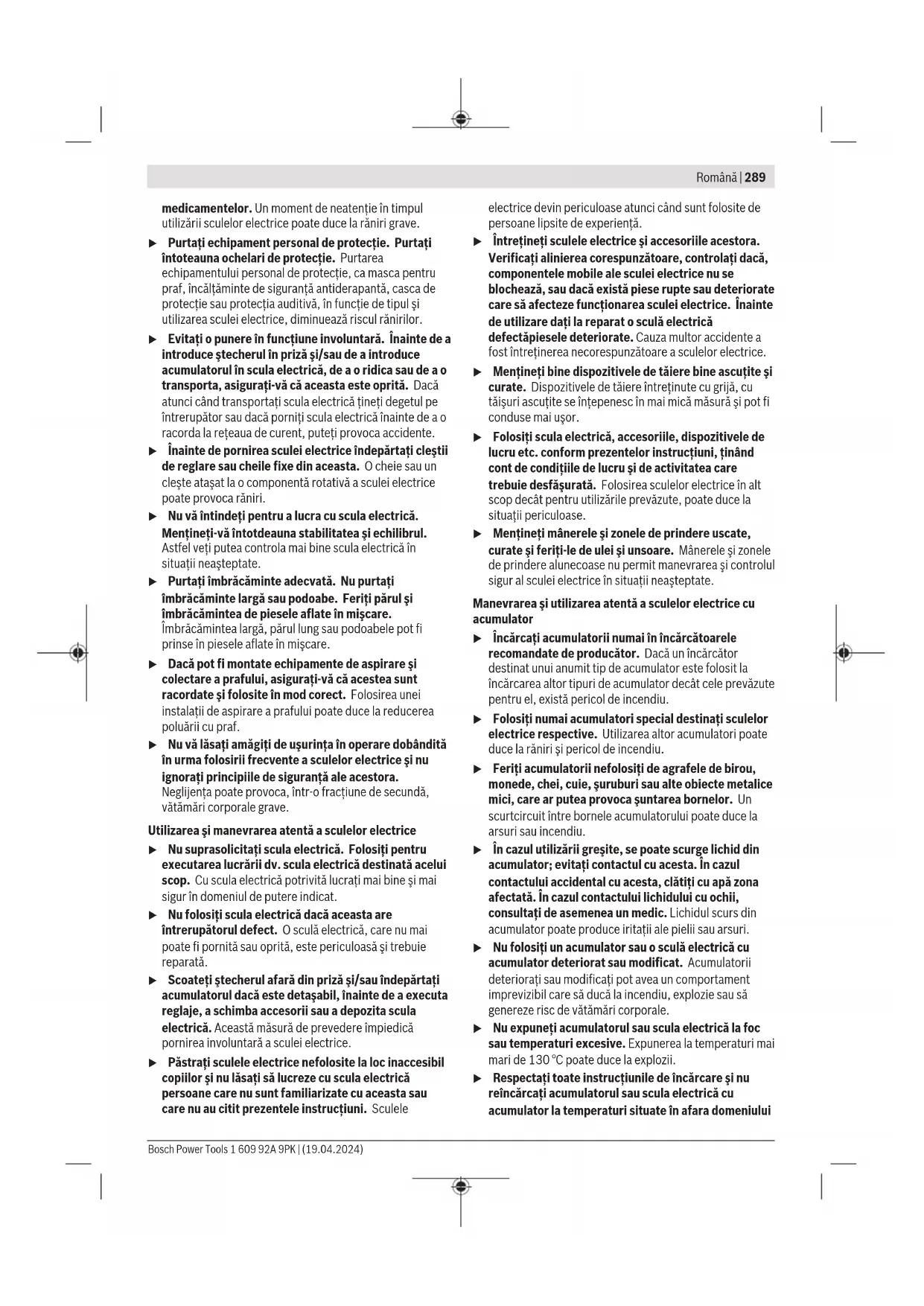

medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.

Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele

electrice devin periculoase atunci când sunt folosite de persoane lipsite de experientă.

Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greşite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneti accumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130 °C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu accumulator la temperaturi situate în afara domeniului

290|Română

de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea accumulatorului și mări riscul de incendiu.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni de siguranță pentru ferăstraie circulare staționare

▶ Ferăstraele circulare staționare sunt destinate debitării lemnului sau materialelor similare, ele nu pot fi folosite cu discuri de tăiere pentru debitarea materialelor feroase precum bare, tije, șuruburi, etc. Pulberile abrazive provoacă blocarea pieselor mobile precum apărătoarea inferioară. Scânteile produse în urma tăierii pot arde apărătoarea inferioară, placa intermediară și alte componente din plastic.
▶ Folosiți pe cât posibil menghine pentru fixarea piesei de lucru. Dacă fixați piesa de lucru cu mâna, trebuie să vă țineți întotdeauna mâna la o distanță de cel puțin 100 mm de cele două părți ale pânzei de ferăstrău. Nu folosiți ferăstrăul pentru a tăia piese de lucru prea mici pentru a putea fi fixate în menghine sau ținute sigur cu mâna. Dacă țineți mâna prea aproape de pânza de ferăstrău există risc crescut de rănire provocată de contactul cu pânza de ferăstrău.
Piesa de lucru trebuie să fie imobilizată și fixată sau sprijinită pe limitator și pe masă. Nu împingeți piesa de lucru spre pânza de ferăstrău sau nu tăiați în niciun caz “cu mâinile libere”. Piesele de lucru neasigurate sau care se mișcă pot fi aruncate afară cu viteză mare, provocând răniri.
- Ímpingeți ferăstrăul prin piesa de lucru. Nu trageți ferăstrăul prin piesa de lucru. Pentru debitare, ridicăți capul de tăiere și trageți-l deasupra piesei de lucru fără a tăia, porniți motorul, basculați în jos capul de tăiere și împingeți ferăstrăul prin piesa de lucru. Tăierea prin tragere poate cauza ridicarea pânzei de ferăstrău deasupra piesei de lucru și arunca violent pânza de ferăstrău în direcția operatorului.
Nu încrucisăți niciodată mâinile peste linia de tăiere preconizată, în fața sau în spatele pânzei de ferăstrău.. Este foarte periculos să sprijiniți piesa de lucru “cu mâinile încrucisăte” de ex. este.periculos să țineți cu mâna stângă piesa de lucru în dreapta pânzei de ferăstrău sau viceversa.
În timpul rotirii pânzei de ferăstrău nu introduceți mâinile în spatele limitatorului pentru a îndepărta

aşchiile de lemn sau pentru un alt motiv și păstrați o distanță de minimum 100 mm de ambele părți ale pânzei de ferăstrău. Este posibil să nu sesizați apropierea de mâna dumneavoastră a pânzei de ferăstrău care se rotește iar dumneavoastră să suferiți răniri grave.

Inspectați piesa de lucru înainte de tăiere. Dacă piesa de lucru este îndoită sau deformată, fixați-o cu exteriorul părții deformate îndreptate spre limitator. Asigurați-vă întotdeauna că nu rămâne spațiu liber de-a lungul liniei de tăiere, între piesa de lucru, limitator și masă. În timpul tăierii, piesele de lucru îndoite sau deformate se pot răsuci sau deplasa, provocând blocarea pânzei de ferăstrău care se rotește. În piesa de lucru nu trebuie să existe cuie sau obiecte străine.

Nu folosiți ferăstrăul până când nu ați eliberat masa de toate uneltele, bucățile de lemn, etc., pe aceasta rămânând numai piesa de lucru. Deșeurile mici, bucățile de lemn neasigurate sau alte obiecte care intră în contact cu pânza de ferăstrău care se rotește, pot fi aruncate cu viteză mare.

Tăiați o singură piesă de lucru odată. Mai multe piese de lucru suprapuse nu pot fi fixate sau prinse în mod adecvat și pot bloca pânza de ferăstrău sau pot aluneca în timpul tăierii.

Înainte de utilizare, asigurați-vă că ferăstrăul circular staționar este montat sau instalat pe o suprafață de lucru plană, tare. O suprafață de lucru plană și tare reduce riscul ca ferăstrăul circular staționar să devină instabil.

Planificați-vă munca. De fiecare dată când modificați unghiul de înclinare orizontală sau verticală, asigurați- vă că limitatorul reglabil este ajustat corect pentru sprijinirea piesei de lucru, fără a atinge pânza de ferăstrău sau apărătoarea. Fără a porni scula electrică aducând-o în poziția "PORNIT" și fără a avea o piesă de lucru pe masă, simulați cu pânza de ferăstrău o mișcare de tăiere completă pentru a vă asigura că aceasta nu va întâmpina obstacole și nu va exista pericolul tăierii în limitator.

Asigurați sprijin adecvat ca prelungiri ale mesei de lucru, capre de tâmplărie, etc. pentru acele piese de lucru mai late sau mai lungi decât blatul mesei ferăstrăului. Piesele de lucru mai lungi sau mai late decât masa ferăstrăului se pot răsturna dacă nu sunt sprijinite în condiții de siguranță. Dacă bucata tăiată sau chiar piesa de lucru se răstoarnă, aceasta poate duce la ridicarea apărătoarei inferioare sau poate fi aruncată necontrolat de pânza de ferăstrău care se rotește.

Nu folosiți la o altă persoană drept prelungire a mesei sau pentru sprijin suplimentar. Sprijinirea instabilă a piesei de lucru poate provoca blocarea pânzei de ferăstrău sau alunecarea piesei de lucru în timpul operației de tăiere, trăgându-vă pe dumneavoastră și pe ajutorul dumneavoastră înspre pânza de ferăstrău care se rotește.

Bucata tăiată nu trebuie în niciun caz apăsată sau împinsă în pânza de ferăstrău care se rotește. Dacă

spatiul este limitat, de ex. din cauza folosirii unor opritoare longitudinale, bucata tăiată se poate împăna în pânza de ferăstrău și poate fi aruncată violent.

▶ Folosiți întotdeauna o menghină sau un dispozitiv de prindere adecvat pentru a susține corespunzător obiectele rotunde precum tijele sau tubulatura. Tijele au tendința de a se rostogoli atunci când sunt tăiate, determinând pânza de ferăstrău să “muște” și să tragă dedesubt piesa de lucru și mâna dumneavoastră.
Înainte de a tăia piesa de lucru, lăsați pânza de ferăstrău să atingă turația maximă. Aceasta va reduce riscul aruncării piesei de lucru.
▶ Opriți ferăstrăul circular staționar dacă piesa de lucru sau pânza de ferăstrău se blochează. Așteptați ca piesele aflate în mișcare să se oprească și scoateți ștecherul afară din priza de curent și/sau scoateți acumulatorul. Apoi deblocați materialul înțepenit. Continuarea tăierii unei piese de lucru înțepenite poate duce la pierderea controlului sau defectarea ferăstrăului circular staționar.
▶ După terminarea tăierii, eliberați întrerupătorul, țineți jos capul de tăiere și așteptați ca pânza de ferăstrău să se oprească înainte de a scoate bucata tăiată. Este periculos să țineți mâna în apropierea pânzei de ferăstrău care mai continuă să se rotească.
▶ Tineți ferm cu mâna mânerul când executați o tăiere incompletă sau când eliberați întrerupătorul, înainte ca, capul de tăiere să ajungă în poziția cea mai de jos. Frânarea ferăstrăului poate face ca, capul de tăiere să fie tras brusc în jos, provocând risc de rănire.
Nu elibera mânerul când capul ferăstrăului ajunge în poziția dea mai de jos. Readu întotdeauna manual capul ferăstrăului în poziția cea mai de sus. Dacă capul ferăstrăului se deplasează necontrolat, poate exista riscul de rănire.
Păstrați-vă locul de muncă curat. Amestecurile de materiale sunt deosebit de periculoase. Pulberile de metal ușor pot arde sau exploda.
Nu întrebuințați pânze de ferăstrău tocite, fisurate, îndoite sau deteriorate. Pânzele de ferăstrău cu dinții tociți sau orientați greșit, provoacă, din cauza făgașului de tăiere prea îngust, o frecare mai mare, blocarea pânzei de ferăstrău și recul.
Nu folosiți pânze de ferăstrău din oțel de înaltă performanță (oțel HSS). Astfel de pânze de ferăstrău se pot rupe cu ușurință.
▶ Folosiți întotdeauna pânze de ferăstrău având orificiul de prindere de dimensiunile și forma corectă (diamant versus rotund). Pânzele de ferăstrău care nu se potrivesc cu sistemul de prindere al ferăstrăului vor funcționa descentrat, provocând pierderea controlului.
Nu îndepărtați niciodată resturile de tăiere, așchiile de lemn sau altele asemănătoare din sectorul de tăiere, în timpul funcționării sculei electrice. Aduceți întotdeauna mai întăi brațul de tăiere în poziție de repaus și deconectați scula electrică.

▶ După lucru, nu atingeți pânza de ferăstrău înainte ca aceasta să se răcească. În timpul lucrului pânza de ferăstrău se înfierbântă puternic.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
In urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnite sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizează accumulatorul numai la produsele producătorului. Numai astfel accumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

▶ Scula electrică este livrată împreună cu o plăcuță de avertizare laser (consultă tabelul „Simbolurile și semnificația acestora”).
În cazul în care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.
Nu deteriorați niciodată indicatoarele de avertizare de pe scula dumneavoastră electrică, făcându-le de nerecunoscut.

Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.
Nu aduceți modificări echipamentului laser. Puteți utiliza fără niciun pericol posibilitățile de reglare descrise în prezentele instrucțiuni de folosire.
Nu lăsați copiii să folosească nesupravegheați scula electrică. Ei ar putea provoca involuntar orbirea altor persoane sau a lor înșile

Simboluri

Simbolurile care urmează pot fi importante pentru utilizarea sculei dumneavoastră electrice. Vă rugăm să rețineți simbolurile și semnificația acestora. Interpretarea corectă a

292 | Română

simbolurilor vă ajută să utilizați mai bine și mai sigur scula electrică.

Simbolurile și semnificația acestora

Rază laser

Nu privi spre raza laser

Produs laser pentru consumatori, din clasa 2

EN 50689:2021

Nu ține mâinile în sectorul de tăiere în timpul funcționării sculei electrice. În cazul contactului cu pânza de ferăstrău, există pericolul de rănire.

Poartă mască antipraf.

Poartă căști antifonice. Zgomotul poate provoca pierderea auzului.

Zonă periculoasă! Pe cât posibil, ține-ți mâinile, degetele și brațele departe de acest sector.

Pentru transport, prinde scula electrică numai în aceste locuri marcate (mânere încastrate) sau de mânerul de transport.

La tăierea cu unghiuri de înclinare în plan vertical, șinele opritoare reglabile trebuie trase afară, respectiv scoase complet.

Tine cont de dimensiunile pânzei de ferăstrău (diametru pânză de ferăstrău D, diametru orificiu de prindere d). Diametrul orificiului de prindere d trebuie să se potrivească fără joc cu cel al axului de prindere al sculei electrice. În cazul în care este necesară utilizarea de reductoare, ai grijă ca dimensiunile reductorului să se potrivească atât cu grosimea corpului pânzei de ferăstrău și cu diametrul orificiului de prindere al pânzei de ferăstrău, cât și cu diametrul axului de prindere al sculei electrice.

Simbolurile și semnificația acestora

Folosește pe cât posibil reductoarele din pachetul de livrare al pânzei de ferăstrău.

Diametrul pânzei de ferăstrău D trebuie să corespundă specificației de pe simbol.

Consulă și secțiunea „Dimensiuni pentru pânzele de ferăstrău adecvate” din capitolul „Date tehnice”.

Descrierea produsului și a performantelor sale

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instructiunilor de folosire.

Utilizarea conform destinației

Scula electrică este destinată executării în regim staționar de tăieri drepte longitudinale și transversale în lemn. Astfel, este posibilă reglarea unghiurilor de înclinare în plan orizontal de la -48^ până la +48^ , precum și a unghiurilor de înclinare în plan vertical de la 47^ (pe partea stângă) până la 47^ (pe partea dreaptă).

Puterea sculei electrice permite utilizarea acesteia atât pentru tăierea lemnului de esență tare și moale, cât și a plăcilor aglomerate și plăcilor din fibre.

Cu pânze de ferăstrău adecvate, este posibilă și debitarea profilelor din aluminiu și din material plastic.

Acest produs este un produs laser destinat consumatorilor și este în conformitate cu standardul EN 50689.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița sculei electrice de la pagina grafică.

(1) Şurub de blocare a dispozitivului de tractiune
(2) Dispozitiv de tractiune
(3) Mâner de transport
(4) Capac de protectie
(5) Piedică de pornire pentru comutatorul de pornire/oprire
(6) Comutator de pornire/oprire
(7) Måner
(8) Capac de protectie a laserului
(9) Orificiu de ieşire a liniei laser
(10) Apărătoare-disc
(11) Rolă culisantă
(12) Masă de lucru pentru ferăstrău
(13) Găuri pentru montare
(14) Placă intermediară

(15)	Clemă de blocare	(39)	Limitator de reglare a adâncimii
(16)	Manetă de fixare pentru unghiurile de înclinare (în plan orizontal) opționale	(40)	Bară filetată
		(41)	Menghină
(17)	Pârghie pentru prereglarea unghiurilor de înclinare (în plan orizontal)	(42)	Găuri pentru menghină
(18)	Dispozitiv de protectie împotriva răsturnării	(43)	Cheie cu profil hexagonal interior/Şurubelniță crestată
(19)	Plăcuță de avertizare laser	(44)	Şurub de blocare a șinei opritoare reglabile
(20)	Marcaje crestate pentru unghiurile de înclinare (în plan orizontal) standard	(45)	Roată de strângere pentru unghiuri de înclinare (în plan vertical)
(21)	Scală pentru unghiurile de înclinare (în plan orizontal)	(46)	Pârghie de blocare pentru unghiuri de înclinare (în plan vertical)
(22)	Şurub de fixare pentru prelungirea mesei de lucru pentru ferăstrău	(47)	Sistem de prindere pentru suportul pentru piesa de prelucrat (pe scula electrică)
(23)	Prelungire a mesei de lucru pentru ferăstrău	(48)	Sistem de prindere pentru cel de-al doilea suport pentru piesa de prelucrat (pe suportul pentru piesa de prelucrat)
(24)	Suport pentru piesa de prelucrat (cu posibilitate de montare flexibilă)
(25)	Şină opritoare fixă	(49)	Bolt filetat
(26)	Şină opritoare reglabilă	(50)	Adaptor de aspirare
(27)	Scală pentru unghiurile de înclinare (în plan vertical)	(51)	Şurub cu locaș hexagonal pentru fixarea pânzei de ferăstrău
(28)	Indicator de unghiuri pentru unghiurile de înclinare (în plan vertical)	(52)	Flanșă de strângere
		(53)	Flanșă interioară de strângere
(29)	Apărătoare	(54)	Şuruburi de fixare pentru placa intermediară
(30)	Pânză de ferăstrău	(55)	Şurub pentru capacul de protectie a laserului
(31)	Dispozitiv de blocare a axului	(56)	Şurub de fixare pentru carcasa laserului
(32)	Tastă de deblocare a acumulatorului	(57)	Carcasa laserului
(33)	Acumulator	(58)	Indicator de unghiuri pentru unghiurile de înclinare (în plan orizontal)
(34)	Dispozitiv de siguranță la transport
(35)	Cadru de protectie împotriva răsturnării	(59)	Şurub pentru indicatorul de unghiuri (în plan orizontal)
(36)	Limitator de reglare a lungimii
(37)	Sac de colectare a prafului	(60)	Şurub pentru indicatorul de unghiuri (în plan vertical)
(38)	Şurub de reglare a limitatorului de reglare a adâncimii	(61)	Mânere încastrate

Date tehnice

Ferăstrău circular staționar cu sanie de glisare și acumulator	GCM 18V-216 D GCM 18V-216 D
Număr de identificare	3 601 M51 0..	3 601 M51 0B.
		3 601 M51 08.
Tensiune nominală V= 18 18
Turatie în gol ^A)	rot/min 5000 5000
Tip laser nm 650 650
	mW < 1 < 1
Clasa laser 2 2
Greutate ^B)	kg 16,4-17,4 16,4-17,4
Temperatură ambientală recomandată în timpul încărcării	°C 0 ... +35 0 ... +35
Temperatură ambientală admisă în timpul funcționării ^C) și pe perioada depozitării	°C -20 ... +50 -20 ... +50

294 | Română

Ferăstrău circular staționar cu sanie de glisare și acumulator	GCM 18V-216 D GCM 18V-216 D
Acumulatori recomandați GBA 18V...	ProCORE18V...	GBA 18V...ProCORE18V...
Încărcătoare recomandate GAL 18...	GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Dimensiuni pentru pânzele de ferăstrău adecvate

Diametru pânză de ferăstrău D	mm 216 216
Grosimea corpului pânzei de ferăstrău mm 1,2–1,8 1,2–1,8
Diametru orificiu de prindere d	mm 30 25,4

A) Măsurat la 20–25 °C cu acumulatorul ProCORE18V 8.0Ah.
B) În funcție de accumulatorul folosit
C) putere mai redusă la temperaturi < 0 °C
Dimensiuni admise pentru piesele de prelucrat (maxime/minime): (vezi „Dimensiuni admise pentru piesele de lucru“, Pagina 300)
Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.

Informații privind nivelul de zgomot

Valorile zgomotului emis au fost determinate conform EN IEC 62841-3-9.

Nivelul de zgomot al sculei electrice evaluat după curba de filtrare A este în parametri normali: nivel de presiune sonoră 93 dB(A); nivel de putere sonoră 107 dB(A). Incertitudinea K = 3 dB.

Poartă căști antifonice!

Nivelul zgomot specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a zgomotului.

Nivelul specificat al zgomotului se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul de zgomot se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Accumulator

Sculă electrică cu accumulator Bosch achiziționată chiar și fără acumulator. Dacă în pachetul de livrare al sculei tale electrice este inclus un acumulator, îl poți scoate pe acesta din ambalaj.

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la

acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.

Introducerea accumulatorului

Introdu accumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează.

Extragerea accumulatorului

Pentru extragerea acumulatorului, apasă tasta de deblocare și extrage acumulatorul. Nu forța.

Accumulatorul este prevăzut cu 2 trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului. Atât timp cât acumulatorul se află în interiorul sculei electrice, acesta este menținut în poziție prin forța elastică a unui arc.

Indicatorul stării de încărcare a accumulatorului

Observație: Nu orice tip de accumulator dispune de un indicator al nivelului de încărcare.

LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.

Pentru indicarea stării de încărcare, apasă tasta sau. Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.

Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.

Tip de accumulator GBA 18V...

LED Capacitate

Aprindere continuă de 3 ori în verde 60–100%

Aprindere continuă de 2 ori în verde 30–60%

Aprindere continuă o dată în verde 5–30%

Aprindere intermitentă o dată în verde 0–5%

Tip de accumulator ProCORE18V...

LED Capacitate

Aprindere continuă de 5 ori în verde 80–100%

Aprindere continuă de 4 ori în verde 60–80%

Aprindere continuă de 3 ori în verde 40–60%

Aprindere continuă de 2 ori în verde 20–40%

Aprindere continuă o dată în verde 5–20%

Aprindere intermitentă o dată în verde 0–5%

Indicații privind manevrarea optimă a accumulatorului

Protejați acumulatorul împotriva umezelii și apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Ocazional curățați fantele de ventilație ale accumulatorului utilizând o pensulă moale, curată și uscată.

Un timp de funcționare considerabil redus după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Montarea

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriiului, curățare etc.), scoate accumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Set de livrare

Pentru aceasta, respectă schița de la începutul manualului de utilizare inclus în pachetul de livrare.

Înainte de prima punere în funcțiune a sculei electrice, verificați dacă toate piesele enumerate mai jos sunt cuprinse în pachetul de livrare:

- Ferăstrău circular staționar cu sanie de glisare și pânză de ferăstrău premontată

- Roată de strângere (45)

• Şină opritoare reglabilă (26)
• Menghină (41)
• Cheie cu profil hexagonal interior/Şurubelniţă crestată (43)
• Sac de colectare a prafului (37)
• Suporturi pentru piesa de prelucrat (24) (2 bucăți)

Observație: Verificați dacă scula electrică prezintă eventuale deteriorări.

Înainte de a continua să utilizați scula electrică, trebuie să examinați atent funcționarea optimă și conform destinației a echipamentelor de protecție sau a componentelor ușor deteriorate. Verificați dacă piesele mobile funcționează optim și nu se blochează sau dacă există piese deteriorate.

Toate piesele trebuie să fie montate corect și să fie în conformitate cu toate condițiile pentru a asigura funcționarea optimă a sculei electrice.

Dispozitivele de protectie și piesele deteriorate ale dispozitivelor de protectie trebuie reparate în mod corespunzător sau înlocuite la un atelier de specialitate autorizat.

Montarea pieselor componente

• Dezambalati cu atenție piesele din pachetul de livrare.
• Îndepărtați toate materialele de ambalare de pe scula electrică și de pe accesoriiile din pachetul de livrare.
• Pentru a-ti ușura munca, ai în vedere ca la montarea elementelor sculei electrice din pachetul de livrare, aceasta să se afle în poziția de transport.

Montarea suporturilor pentru piesa de prelucrat (consultă imaginea A1)

Suporturile pentru piesa de prelucrat (24) pot fi poziționate pe partea stângă, pe partea dreaptă sau în fața sculei electrice. Sistemul flexibil de montaj permite o multitudine de variante de prelungire sau de extindere (consultă imaginea G).

- Introdu, după cum este necesar, suporturile pentru piesa de prelucrat (24) în sistemele de prindere (47) de pe scula electrică sau în sistemele de prindere (48) ale celui de-al doilea suport pentru piesa de prelucrat.

Nu transporta niciodată scula electrică ținând-o de suporturile pentru piesa de prelucrat. Pentru transportul sculei electrice utilizează numai dispositivele de transport.

Montarea roții de strângere (consultă imaginea A2)

Roata de strângere (45) fixează unghiul de înclinare în plan vertical reglat și este necesară pentru asigurarea unei funcționări sigure.

• Desfiletează piulița hexagonală de pe bolțul filetat (49).
• Înşurubează roata de strângere (45) în sens orar pe bolțul filetat (49) și strânge-o ferm.

Montarea șinei opritoare reglabile (consultă imaginea A3)

Şina opritoare reglabilă (26) trebuie să fie montată înainte de începerea debitării.

296 | Română

• Împinge şina opritoare (26) pe partea dreaptă a pânzei de ferăstrău, în canelura corespunzătoare și strânge ferm şurubul de blocare (44).
  Latura aplatizată a șinei opritoare trebuie să fie orientată spre interior, către pânza de ferăstrău.

Montare staționară sau flexibilă

▶ Pentru garantarea manevrării în condiții de siguranță, înainte de utilizare scula electrică trebuie montată pe o suprafață de lucru plană și stabilă (de exemplu, un banc de lucru).

Montarea pe o suprafață de lucru (consultă imaginea B1-B2)

• Fixează scula electrică cu şuruburi corespunzătoare pe suprafața de lucru. În acest scop, sunt prevăzute găurile (13).
  sau
• Fixează scula electrică prinzându-i tălpile de fixare cu menghine uzuale pe suprafața de lucru.

Montarea pe o masă de lucru Bosch

Mesele de lucru GTA de la Bosch oferă sculei electrice stabilitate pe orice suprafață datorită picioarelor reglabile pe înălțime. Suporturile pentru piesele de prelucrat ale meselor de lucru servesc la sprijinirea pieselor de prelucrat lungi.

Citiți toate indicațiile de avertizare și instrucțiunile care însoțesc masa de lucru. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate duce la electrocutare, incendiu și/sau răniri grave.
Asamblati corect masa de lucru, înainte de a monta scula electrică. Asamblarea impecabilă este importantă pentru a evita riscul de prăbușire a acesteia.
- Montează scula electrică în poziție de transport pe masa de lucru.

Instalare flexibilă (nerecomandat!) (consultați imaginea B3)

Dacă, în cazuri exceptionale, nu va fi posibilă montarea sculei electrice pe o suprafață de lucru plană și stabilă, o puteți fixa temporar, cu ajutorul dispozitivului de protecție împotriva răsturnării.

Fără dispozitivul de protecție împotriva răsturnării, scula electrică nu este așezată sigur și se poate răsturna, în special la tăierea cu unghiuri de îmbinare pe colț maxime.
- Rotiți dispozitivul de protecție împotriva răsturnării (18) în sens orar sau antiorar până când sculă electrică este așezată drept pe suprafața de lucru.

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

• Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
• Asigurati buna ventilatie a locului de muncă.
• Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Instalația de aspirare a prafului/așchiilor poate fi blocată de praf, așchii sau fragmente desprinse din piesa de prelucrat.

- Opriti scula electrică și extrageți acumulatorii.

• Așteptați până când pânza de ferăstrău se oprește complet.
• Stabiliti cauza blocării și remediați-o.

Aspirare independentă (consultă imaginea C)

Pentru a colecta mai uşor aşchiile, utilizează sacul de colectare a prafului din pachetul de livrare (37).

• Aşază mânerul de transport (3) în poziție verticală.
• Introdu sacul de colectare a prafului (37) în adaptorul de aspirare (50) și rotește-l astfel încât stiftul sacului de colectare a prafului să se fixeze în degajarea din adaptorul de aspirare.

În timpul tăierii, sacul de colectare a prafului nu trebuie să intre niciodată în contact cu componentele mobile ale aparatului.

Goleşte cu regularitate sacul de colectare a prafului.

▶ Verificați și curățați după fiecare utilizare sacul de colectare a prafului.
▶ Pentru a evita pericolul de incendiu, la tăierea aluminiului, îndepărtează sacul de colectare a prafului.

Aspirarea cu o instalație exterioară

Pentru aspirare, poti racorda la adaptorul de aspirare (50) și un furtun de aspirator (∅ 35 mm).

- Racordează furtunul de aspirator la adaptorul de aspirare (50).

Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat.

Pentru aspirarea pulverilor extrem de nocive, cancerigene sau uscate, folositi un aspirator special.

Înlocuirea pânzei de ferăstrău (consultați imaginile D1–D4)

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoate accumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

La montarea pânzei de ferăstrău purtați mănuși de protectie. În cazul contactului cu pânza de ferăstrău există pericolul de rănire.

Folosiți numai pânze de ferăstrău a căror viteză maximă admisă este mai mare decât turația de funcționare în gol a sculei dumneavoastră electrice.

Folosiți numai pânze de ferăstrău care corespund specificațiilor din prezentele instrucțiuni și care au fost verificate și marcate corespunzător, conform EN 847-1.

Utilizați numai pânzele de ferăstrău recomandate de către producătorul acestei scule electrice și care sunt adecvate pentru materialul pe care doriți să-l prelucrați. Astfel, se va preveni încălzirea excesivă a dinților de ferăstrău în timpul debitării.

Demontarea pânzei de ferăstrău

• Adu scula electrică în poziție de lucru.
• Rotește apărătoarea-disc (10) spre înapoi și menține-o în această poziție.
• Strânge şurubul cu locaş hexagonal (51) cu ajutorul cheii hexagonale (6 mm) (43) și apasă simultan dispozitivul de blocare a axului (31), până când se fixează.
• Menține apăsat dispozitivul de blocare a axului (31) și strânge șurubul cu locaș hexagonal (51) în sens orar (filet spre stânga!).
• Scoate flança de strângere (52).
• Extrage pânza de ferăstrău (30).
• Coboară din nou lent apărătoarea-disc.

Montarea pânzei de ferăstrău

La montare, aveți grijă ca direcția de tăiere a dinților de ferăstrău (direcția săgeții de pe pânza de ferăstrău) să coincidă cu direcția săgeții de pe apărătoarea!

Dacă este necesar, înainte de montare, curăță toate piesele care urmează să fie montate.

• Rotește apărătoarea-disc (10) spre înapoi și menține-o în această poziție.
• Aşază noua pânză de ferăstrău pe flanșa interioară de strângere (53).
• Montează flança de strângere (52) și șurubul cu locaș hexagonal (51). Apasă dispozitivul de blocare a axului (31) până când se fixează și înfiletează ferm în sens antiorar șurubul cu locaș hexagonal.
• Coboară din nou lent apărătoarea-disc.

Functionare

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoate accumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Dispozitivul de siguranță la transport (consultă imaginea E)

Dispozitivul de siguranță la transport (34) permite manevrarea mai ușoară a sculei electrice în timpul transportului către diferite puncte de lucru.

Deblocarea sculei electrice (poziție de lucru)

• împingeti puțin în jos brațul culisant acționând mânerul (7) pentru a decupla dispozitivul de siguranță la transport (34).
• Trageți complet afară dispozitivul de siguranță la transport (34).
• Ridicati lent bratul maşinii.

Asigurarea sculei electrice (poziție de transport)

• Desfiletează șurubul de fixare (1) în cazul în care acesta blochează dispozitivul de tracțiune (2). Trage complet spre înainte brațul de tăiere și strângeți din nou șurubul de fixare pentru a bloca dispozitivul de tracțiune.
• Trage în sus limitatorul de reglare a adâncimii (39).
• Pentru blocarea mesei de lucru pentru ferăstrău (12), trage de maneta de fixare (16).
• Basculează brațul sculei acționând mânerul (7) până când dispozitivul de siguranță la transport (34) poate fi împins complet în jos.

Acum brațul sculei este blocat în condiții de siguranță în vederea transportului.

Pregătirea lucrului

Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificați reglajele de bază ale sculei electrice, iar dacă este cazul, să le refaceți. În acest scop, aveți nevoie de experiență și de o sculă specială corespunzătoare.

Această operație se execută rapid și fiabil la un centru de service Bosch.

Prelungirea/extinderea mesei de lucru pentru ferăstrău (consultă imaginile F-G)

Piesele de prelucrat lungi și grele trebuie proptite sau sprijinite la capătul liber.

Masa de lucru pentru ferăstrău poate fi prelungită spre stânga și spre dreapta cu ajutorul prelungirilor (23) ale acesteia.

• Desfiletează şurubul de fixare (22).
• Trageți complet afară prelungirea mesei de lucru pentru ferăstrău (23) până la lungimea dorită.
• Pentru fixarea prelungirii mesei de lucru pentru ferăstrău, strângeti din nou șurubul de fixare (22).

Sistemul flexibil de montaj al suporturilor pentru piesa de prelucrat (24) permite o multitudine de variante de prelungire sau de extindere.

- Introdu, după cum este necesar, suporturile pentru piesa de prelucrat (24) în sistemele de prindere (47) de pe scula electrică sau în sistemele de prindere (48) ale celui de-al doilea suport pentru piesa de prelucrat.

298 | Română

▶ Nu transporta niciodată scula electrică ținând-o de suporturile pentru piesa de prelucrat.

Pentru transportul sculei electrice utilizează numai dispozitivele de transport.

Deplasarea șinei opritoare (consultă imaginea H)

La debitarea de unghiuri de înclinare în plan orizontal și/sau vertical, trebuie să tragi spre exterior, respectiv să scoți complet, în funcție de direcția de tăiere, șina opritoare reglabilă din partea stângă sau dreaptă (26).

Unghi deînclinare în plan vertical	Unghi deînclinare în plan horizontal
0^ -22, 5^ (stânga/dreapta)	>0^	- Desfiletează șurubul de blocare (44) din partea stângă/dreaptă.- Extrage complet șina opritoare reglabilă din partea stângă/dreaptă (26).
22,5^ -47°(stânga/dreapta)	≤ 48^ (stânga/dreapta)	- Desfiletează șurubul de blocare (44) din partea stângă/dreaptă.- Extrage complet șina opritoare reglabilă din partea stângă/dreaptă (26).- Ridică șina opritoare reglabilă și trage-o în sus.

Fixarea piesei de prelucrat (consultă imaginea I)

Pentru garantarea unei siguranțe optime de lucru, piesa de prelucrat trebuie să fie întotdeauna bine fixată. Nu prelucra piese care sunt prea mici pentru a putea fi fixate.

• Apasă ferm piesa de prelucrat pe șinele opritoare (26) și (25).
• Introdu menghina din pachetul de livrare (41) într-una din găurile (42) prevăzute în acest scop.
• Reglează bara filetată (40) a menghinei în funcție de înălțimea piesei de prelucrat.
• Strânge ferm bara filetată (40) pentru a fixa astfel piesa de prelucrat.

Reglarea unghiurilor de înclinare în plan orizontal

Reglarea unghiurilor de îmbinare pe colț standard în plan orizontal (consultați imaginea J)

Pentru reglarea rapidă și precisă a unghiurilor de îmbinare pe colț utilizate frecvent, masa de lucru pentru ferăstrău este prevăzută cu marcaje crestate (20):

stânga dreapta

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Detensionați maneta de fixare (16) în cazul în care aceasta este strânsă.
• Trageți pârghia (17) și rotiți masa de lucru pentru ferăstrău (12) spre stânga sau dreapta, până în dreptul marcajului crestat dorit.
• Eliberați din nou pârghia. Pârghia trebuie să se fixeze perceptibil în marcajul crestat.
• Strângeti din nou maneta de fixare (16).

Reglarea unghiurilor de îmbinare pe colț standard în plan orizontal opționale (consultați imaginea K)

Unghiul de înclinare în plan orizontal poate fi configurat de la 48° (pe partea stângă) până la 48° (pe partea dreaptă).

- Detensionează maneta de fixare (16) în cazul în care aceasta este strânsă.

• Trage pârghia (17) și, simultan, apasă clema de blocare (15) până când se înclichetează în canelura corespunzătoare. Astfel, masa de lucru pentru ferăstrău se poate deplasa liber.
• Rotiți spre stânga sau spre dreapta masa de lucru pentru ferăstrău (12) acționând maneta de fixare până când indicatorul de unghiuri (58) indică unghiul de îmbinare pe colț în plan orizontal dorit.
• Strânge la loc maneta de fixare (16).
• Pentru a detensiona din nou pârghia (17) (la reglarea unghiurilor de îmbinare pe colț standard în plan orizontal), trageți pârghia în sus. Clema de blocare (15) sare înapoi, revenind în poziția sa inițială, iar pârghia (17) va putea fi din nou fixată în marcajele crestate (20).

Reglarea unghiului de îmbinare pe colț în plan vertical

Unghiul de înclinare în plan vertical poate fi configurat de la 47° (pe partea stângă) până la 47° (pe partea dreaptă). Pentru reglarea rapidă și precisă a unghiurilor de înclinare în plan vertical utilizate frecvent, sunt prevăzute poziții fixe pentru unghiurile de 0°, 22,5° și 45°.

- Asigură-te că roata de strângere (45) este montată (vezi „Montarea roții de strângere (consultă imaginea A2)“, Pagina 295).

Reglarea unghiurilor de îmbinare pe colț standard în plan vertical (consultă imaginea L)

• Extrage complet, respectiv scoate complet sinele opritoare reglabile (26).
• Desfă roata de strângere (45).
  – Extrage pârghia de blocare (46) și fixeaz-o în poziția de funcționare liberă. Astfel vei putea folosi în întregime domeniul unghiurilor de îmbinare pe colț (spre stânga și dreapta).

• Basculează spre stânga sau spre dreapta brațul sculei acționând mânerul (7), până când indicatorul de unghiuri (28) indică unghiul de înclinare standard în plan vertical dorit.

• Rotește pârghia de blocare (46). Pârghia de blocare trebuie să se fixeze sonor în poziția unghiului de înclinare standard în plan vertical dorit.

• Strânge din nou ferm roata de strângere (45).

Reglarea unghiurilor de îmbinare pe colț în plan vertical

• Extrage complet, respectiv scoate complet sinele opritoare reglabile (26).
• Desfă roata de strângere (45).
  – Extrage pârghia de blocare (46) și fixeaz-o în poziția de funcționare liberă. Astfel vei putea folosi în întregime domeniul unghiurilor de îmbinare pe colț (spre stânga și dreapta).
• Basculați spre stânga sau dreapta brațul culisant acționând mânerul (7) până când indicatorul de unghiuri (28) indică unghiul de îmbinare pe colț în plan vertical dorit.
• Strânge din nou ferm roata de strângere (45).

Punere în funcțiune

Înainte de a începe procesul de debitare, strânge întotdeauna ferm maneta de fixare (16) și roata de strângere (45). În caz contrar, pânza de ferăstrău ar putea devia de la linia de tăiere în piesa de prelucrat.

Conectarea (consultă imaginea M)

- Pentru conectarea sculei electrice, împinge mai întâi piedica de pornire (5) spre mijloc, iar apoi apasă comutatorul de pornire/oprire (6) și menține-l apăsat.

Observație: Din considerente privind siguranța, întrerupătorul pornit/oprit (6) nu poate fi blocat, ci trebuie apăsat neîntrerupt, în timpul funcționării ferăstrăului.

Oprire

- Pentru oprire, eliberați întrerupătorul pornit/oprit (6).

Tăiere cu ferăstrăul

Instrucțiuni generale privind tăierea cu ferăstrăul

Înainte de a începe procesul de debitare, strânge întotdeauna ferm maneta de fixare (16) și roata de strângere (45). În caz contrar, pânza de ferăstrău ar putea devia de la linia de tăiere în piesa de prelucrat.
▶ Menghinele sau celelalte componente ale sculei electrice. Îndepărtați limitatoarele auxiliare care au fost eventual montate sau ajustați-le în mod corespunzător.

Feriți pânza de ferăstrău de lovituri și şocuri. Nu expuneți pânza de ferăstrău unei apăsări laterale.

Tăiați numai materialele menționate la paragraful Utilizare conform destinației.

Nu prelucrați piese de lucru deformate. Piesa de lucru trebuie să aibă întotdeauna o muchie dreaptă pentru așezare pe șina opritoare.

Piesele de prelucrat lungi și grele trebuie proptite sau sprijinite la capătul liber.

Asigură-te că apărătoarea-disc funcționează corespunzător și se poate deplasa liber. La coborârea brațului sculei,

apărătoarea-disc trebuie să se deschidă. La ridicarea brațului sculei, apărătoarea-disc trebuie să se închidă din nou deasupra pânzei de ferăstrău și să se blocheze în poziția cea mai de sus a brațului sculei.

Pozitia operatorului (consultați imaginea N)

Nu vă poziționați pe aceeași linie cu pânza de ferăstrău, în fața sculei electrice, ci poziționați-vă întotdeauna lateral față de pânza de ferăstrău. Astfel, corpul vă va fi protejat în cazul unui posibil recul.
- Feriți-vă mâinile, degetele și brațele de pânza de ferăstrău care se rotește.
- Nu vă încrucisăți brațele în fața brațului culisant.

Tăiere cu mișcare de tractiune

• Pentru tăierile cu ajutorul dispozitivului de tracțiune (2) (piese de prelucrat late), desfaceti şurubul de fixare (1) în cazul în care acesta este strâns.
• Dacă este necesar, reglați unghiul de îmbinare pe colț în plan orizontal și/sau vertical dorit.
• Apăsați strâns piesa de prelucrat pe șinele opritoare (25) și (26).
• Fixați ferm piesa de prelucrat în funcție de dimensiunile acesteia.
• Trageți brațul sculei de pe șina opritoare (25) până când pânza de ferăstrău ajunge în fața piesei de prelucrat.
• Porniți scula electrică.
• Coborâti lent brațul sculei acționând mânerul (7).
• Acum apăsați brațul sculei în direcția șinelor opritoare (25) și (26) și debitați cu avans uniform piesa de prelucrat.
• Deconectați scula electrică și așteptați ca pânza de ferăstrău să se oprească complet.
• Ridicati lent bratul sculei.

Tăierea fără mișcare de tracțiune (retezare) (consultați imaginea O)

• Pentru tăierile fără mișcare de tractiune (piese de prelucrat mici), desfaceți șurubul de fixare (1) în cazul în care acesta este strâns. Împingeți brațul sculei până la opritor în direcția șinelor opritoare (25) și strângeți din nou șurubul de fixare (1).
• Dacă este necesar, reglați unghiul de îmbinare pe colț în plan orizontal și/sau vertical dorit.
• Apăsați strâns piesa de prelucrat pe șinele opritoare (25) și (26).
• Fixați ferm piesa de prelucrat în funcție de dimensiunile acesteia.
• Porniți scula electrică.
• Coborâti lent bratul sculei actionând mânerul (7).
• Debitați cu avans uniform piesa de prelucrat.
• Deconectați scula electrică și așteptați ca pânza de ferăstrău să se oprească complet.
• Ridicati lent bratul sculei.

Instrucțiuni de lucru

Marcarea liniei de tăiere (consultă imaginea P)

Două fascicule laser îți indică linia de tăiere a pânzei de ferăstrău. Astfel, poti poziționa exact piesa de prelucrat în vederea tăierii, fără a deschide apărătoarea-disc.

• Pentru aceasta, activează fasciculele laser atingând scurt comutatorul de pornire/oprire (6) fără a apăsa piedica de pornire (5).
• Reglați marcajul de tăiere pe piesa de prelucrat între cele două linii laser.

Observație: Înainte de efectuarea tăierii, verificați dacă linia de tăiere este indicată corect (vezi „Reglarea laserului“, Pagina 300). Fasciculele laser se pot deregla, de exemplu, din cauza vibrațiilor datorate unei utilizări intensive a sculei electrice.

Dimensiuni admise pentru piesele de lucru

Dimensiunile maxime ale pieselor de prelucrat:

Unghi de înclinare în plan orizontal	Unghi de înclinare în plan vertical	Înălțime x lățime [mm]
0° 0° 70 x 305
45° (stânga/dreapta)	0° 70 x 215
45° (stânga) 45° (stânga) 42 x 215
45° (dreapta) 45° (dreapta) 20 x 215
0° 45° (stânga) 42 x 305
0° 45° (dreapta) 20 x 305

Dimensiunea minimă a piesei de prelucrat (= toate piesele de prelucrat care pot fixate în partea stângă sau dreaptă a pânzei de ferăstrău cu ajutorul menghinei (41) din pachetul de livrare): 100 x 40 mm (lungime x lățime)

Adâncimea maximă de tăiere (0°/0°): 70 mm

Reglarea limitatorului de reglare a adâncimii (tăierea unei caneluri) (consultă imaginea Q)

Limitatorul de adâncime trebuie deplasat dacă doreşti să tai un canal.

• Rabatează spre înainte limitatorul de reglare a adâncimii (39).
• Rabatează brațul culisant cu mânerul (7) în poziția dorită.
• Răsucește șurubul de reglare (38), până când capătul șurubului atinge limitatorul de reglare a adâncimii (39).
• Ridică lent brațul sculei.

Debitarea la aceeași lungime a pieselor de prelucrat (consultă imaginea R)

Pentru debitarea ușoară la aceeași lungime a pieselor de prelucrat, poți utiliza limitatorul de reglare a lungimii (36) din stânga sau din dreapta.

• Răsucește în sus limitatorul de reglare a lungimii (36).
• Reglează prelungirea mesei de lucru pentru ferăstrău (23) la lungimea dorită a piesei de prelucrat.

Piese de lucru speciale

Atunci când tai piese de prelucrat îndoite sau rotunde, acestea trebuie asigurate în mod special împotriva

alunecării. La linia de tăiere nu trebuie să existe niciun spațiu, cât de mic, între piesa de prelucrat, șina opritoare și masa de lucru pentru ferăstrău.

Dacă este necesar, va trebui să confectionezi suporturi speciale.

Înlocuirea plăcilor intermediare (consultă imaginea S)

Plăcile intermediare (14) se pot uza după o utilizare mai îndelungată a sculei electrice.

Înlocuiti plăcile intermediare defecte.

• Adu scula electrică în poziție de lucru.
• Deşurubează şuruburile (54) cu o şurubelnită cu cap în cruce uzuală și extrage placa intermediară veche (14).
• Introdu placa intermediară nouă și strânge din nou ferm șuruburile (54).

Reglarea laserului

Observație: Pentru testarea funcției laser, scula electrică trebuie să fie racordată la rețeaua de alimentare cu energie electrică.

În timpul reglării laserului (de exemplu, la deplasarea brațului sculei) nu acționa în niciun caz comutatorul de pornire/oprire. O pornire involuntară a sculei electrice poate provoca răniri.

• Aduceți scula electrică în poziție de lucru.
• Rotiți masa de lucru pentru ferăstrău (12) până la marcajul crestat (20) pentru 0°. Pârghia (17) trebuie să se fixeze sonor în marcajul crestat.

Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificați fasciculele laser, iar, dacă este cazul, să le reglați din nou.

În acest scop, ai nevoie de experiență și de o sculă specială corespunzătoare.

Această operație se execută rapid și fiabil la un centru de service Bosch.

Verificarea (consultă imaginea T1)

• Trasează pe piesa de prelucrat o linie de tăiere dreaptă.
• Coboară lent bratul sculei actionând mânerul (7).
• Îndreaptă piesa de prelucrat astfel încât dinții pânzei de ferăstrău să se alinieze la linia de tăiere.
• Fixează piesa de prelucrat în această poziție și ridicati din nou lent brațul sculei.
• Fixează ferm piesa de prelucrat.
• Conectează fasciculele laser cu ajutorul comutatorului (6), fără a apăsa piedica de pornire (5).

Fasciculele laser trebuie să se afle, pe întreaga lungime, la aceeași distanță în stânga și dreapta față de linia de tăiere marcată pe piesa de prelucrat, chiar și atunci când se coboară brațul sculei.

Scoaterea capacului de protecție a laserului (consultă imaginea T2)

- Desfiletează cele două şuruburi (55) de la capacul de protectie a laserului (8) cu ajutorul cheii cu profil hexagonal interior/şurubelniței crestate (43) și scoate capacul de protectie a laserului.

Reglarea abaterii laterale la deplasarea brațului sculei (consultă imaginile T3-T4)

• Desfiletează şurubul de fixare (56) (cu aproximativ 1-2 rotații). Nu desfileta complet şurubul.
• Deplasează carcasa laserului (57) spre dreapta sau spre stânga, până când fasciculele laser nu mai deviază în lateral în momentul deplasării descendente a brațului sculei.
• Tine carcasa laserului (57) în această poziție și strânge din nou ferm şuruburile de fixare (56).
• Fixează la loc capacul de protectie a laserului (8).

Verificarea și refacerea reglajelor de bază

Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificați reglajele de bază ale sculei electrice, iar dacă este cazul, să le refaceți. În acest scop, aveți nevoie de experiență și de o sculă specială corespunzătoare.

Această operație se execută rapid și fiabil la un centru de service Bosch.

Alinierea indicatorului de unghiuri (în plan orizontal) (consultați imaginea U)

• Aduceți scula electrică în poziție de lucru.
• Rotiți masa de lucru pentru ferăstrău (12) până la marcajul crestat (20) pentru 0°. Pârghia (17) trebuie să se fixeze sonor în marcajul crestat.

Verificarea

Indicatoarele de unghiuri (58) trebuie să fie coliniare cu marcajul de 0° al scalei (21).

Reglarea

• Desfaceti şurubul (59) cu ajutorul unei şurubelniței cu capul în cruce și aliniatii indicatorul de unghiuri de-a lungul marcajului de 0°.
• Strângeti din nou ferm şurubul.

Alinierea indicatorului de unghiuri (în plan vertical) (consultă imaginea V)

• Adu scula electrică în poziție de lucru.
• Desfă roata de strângere (45).
• Trage spre exterior pârghia de blocare (46) și reglează cu brațul sculei un unghi de înclinare în plan vertical de 0°.
• Eliberează pârghia de blocare (46). Pârghia de blocare trebuie să se fixeze sonor în poziție
• Strânge din nou ferm roata de strângere (45).

Verificarea

Indicatoarele de unghiuri (28) trebuie să fie coliniare cu marcajul de 0° al scalei (27).

Reglarea

• Desfaceți şurubul (60) cu ajutorul unei şurubelniței cu capul în cruce și aliniatii indicatorul de unghiuri de-a lungul marcajului de 0°.
• Strângeti din nou ferm şurubul.

Transportul sculei electrice (consultă imaginea W)

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoate accumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Înainte de transportarea sculei electrice, trebuie să parcurgi următoarele etape:

• Desfiletează șurubul de blocare (1) în cazul în care acesta este strâns. Trage complet înspre înainte brațul sculei și strânge din nou ferm șurubul de fixare.
• Asigură-te că limitatorul de reglare a adâncimii (39) este rabatat complet spre înapoi și că la deplasarea brațului sculei șurubul de reglare (38) nu atinge nimic.
• Adu scula electrică în poziție de transport.
• Scoate toate accesoriiile care nu pot fi fixate ferm pe scula electrică. În vederea transportului, depozitează pânzele de ferăstrău neutilizate într-un recipient închis dacă este posibil.
• Aşază mânerul de transport (3) în poziție verticală.
• Transportă scula electrică ținând-o de mânerul de transport (3) sau apuc-o de mânerele încastrate (61) laterale ale mesei de lucru pentru ferăstrău.
  ▶ Pentru transportul sculei electrice, utilizează numai dispozitivele de transport și în niciun caz dispozitivele de protecție sau suporturile pentru piesa de prelucrat.

Întreținere și service

Întreținere și curățare

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoate accumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.
▶ Pentru a putea lucra bine și sigur, mentineți curate scula electrică și fantele de aerisire ale acesteia.

Apărătoarea trebuie întotdeauna să se poată mișca liber și să se închidă automat. De aceea, mențineți permanent curată zona din jurul apărătorii.

După fiecare operație, îndepărtați praful și așchiile, prin suflare cu aer comprimat sau cu ajutorul unei pensule.

Curăță cu regularitate rola culisantă (11).

Măsuri pentru reducerea zgomotului

Măsuri adoptate de producător:

• Pornire lentă
• Livrare cu o pânză de ferăstrău specială, pentru reducerea zgomotului

Măsuri care trebuie adoptate de către utilizator:

• Montaj cu un nivel scăzut de vibrații pe o suprafață de lucru stabilă
• Utilizarea pânzelor de ferăstrău cu funcții de reducere a nivelului de zgomot

302 | Български

- Curățarea cu regularitate a pânzei de ferăstrău și sculei electrice

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Accumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase.

Accumulatorii pot fi transportați rutier fără restrictii de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Sculele electrice scoase din uz și accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie eliminați/eliminate separat. În acest scop, utilizează sistemele de colectare prevăzute special.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 302).

Български
