GCM 18V216 D Professional - Såg BOSCH - Gratis bruksanvisning och manual

Produkttyp	Trådlös kap- och gersåg
Märke	Bosch
Modell	GCM 18V216 D Professional
Nominell spänning	18 V
Tomgångsvarvtal	5 000 varv/min
Sågklingans diameter	216 mm
Sågklingans centrumhål	30 mm (25,4 mm beroende på version)
Vikt	16,4 – 17,4 kg (beroende på batteri)
Max. arbetsstyckesmått (0°/0°)	70 x 305 mm
Max. skärdjup	70 mm
Gervinkelområde	-48° till +48°
Kapsvinkelområde	-47° till +47°
Laser	Klass 2, 650 nm, <1 mW
Ljudtrycksnivå	93 dB(A)
Ljudeffektnivå	107 dB(A)
Batterityp	Litiumjon 18 V (GBA 18V… eller ProCORE18V…)
Huvudfunktioner	Mjukstart, sågklingbroms, pendlande skyddskåpa, laserstyrning, radiellt system, snabbklämma
Underhåll och rengöring	Rengör ventilationsöppningar, glidrulle, skyddskåpa; använd tryckluft
Säkerhet	Tillslagsspärr, transportsäkring, skyddskåpa, spindellås
Reservdelar och reparationsmöjligheter	Sågklingor, spjällskydd, dammpåse, snabbklämma; Bosch service
Allmän information	För trä, aluminium, plast; extern aspiration möjlig

Vanliga frågor - GCM 18V216 D Professional BOSCH

Hur startar man sågen?

Tryck tillslagsspärren (5) till mitten, tryck sedan på strömbrytaren (6) och håll den intryckt under hela sågningen.

Hur använder man laserstyrningen?

Tryck lätt på strömbrytaren (6) utan att trycka på tillslagsspärren (5). De två laserstrålarna markerar såglinjen. Placera arbetsstycket mellan linjerna.

Hur byter man sågklingan?

Ta bort batteriet. Fäll tillbaka den pendlande skyddskåpan. Använd insexnyckeln för att lossa skruven (vänstergänga) medan du håller spindellåset intryckt. Ta bort flänsen och sedan klingan. Montera den nya klingan enligt rotationsriktningen.

Hur ställer man in geringsvinkeln?

Lossa låsknappen (16). Dra i spaken (17) och vrid bordet till önskad skåra (standardvinklar) eller använd låsfliken för fri vinkel. Dra åt knappen.

Hur ställer man in kapsvinkeln för en snedkapning?

Dra ut de justerbara stopparna. Lossa spännratten (45). Dra låsspaken (46) till fritt läge. Luta armen till önskad vinkel och dra sedan åt ratten.

Hur transporterar man sågen säkert?

Ta bort batteriet. Ställ sågen i transportposition: skjut verktygsarmen helt framåt, drag åt klämskruven, sänk armen och tryck in transportsäkringen (34). Bär sågen i transporthandtaget (3) eller de infällda handtagen.

Vilka batterier ska användas?

Använd Bosch litiumjonbatterier 18 V, typ GBA 18V… eller ProCORE18V…. Rekommenderade laddare är GAL 18…, GAX 18… och GAL 36….

Hur minskar man bullret?

Använd den medföljande sågklingan som är utformad för att minska buller. Montera verktyget på en stabil yta för att minska vibrationer. Rengör klingan och verktyget regelbundet.

Hur ansluter man en dammsugare?

Ta bort dammpåsen om sådan finns. Anslut en dammsugarslang med diameter 35 mm till utsugningsadaptern (50). Använd en dammsugare som är lämplig för materialet.

Vad gör man om sågen inte startar?

Kontrollera att batteriet är korrekt isatt och laddat. Se till att tillslagsspärren (5) är tryckt i mitten. Om problemet kvarstår, kontakta Boschs kundservice.

BRUKSANVISNING GCM 18V216 D Professional BOSCH

Brug beskyttelseshandsker, när savklingen monteres.

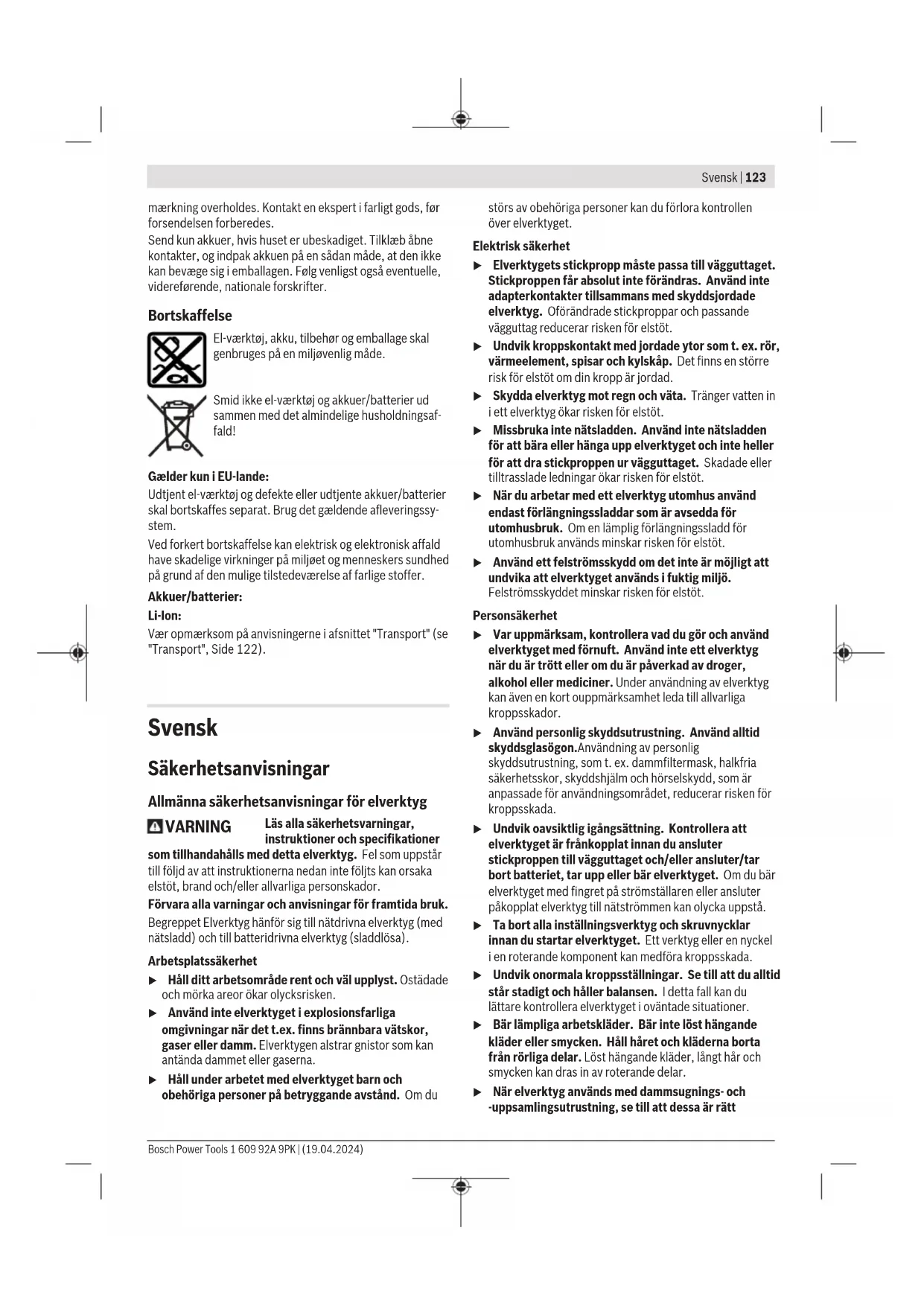

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du

störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

• Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
  Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
  Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
  Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
  ▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
  Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
  När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa är rätt

monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

• Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
  ▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
  Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
  Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
  ▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
  Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
  Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
  Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning

av batteriets kontakter kan leda till brännskador eller brand.

Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsvarningar för geringsågar

▶ Geringsågar är avsedda för att såga trä eller träliknande produkter. De kan inte användas med slipande kaphjul för att kapa järnhaltiga ämnen såsom stänger, stag, bultar, tappar, etc. Slipdamm leder till att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor vid genomgångsslipning brännskadar det nedre skyddet, sågspårinsatsen och andra plastdelar.
Använd om möjligt klämmor för att hålla fast arbetsstycket. Om du håller i arbetsstycket med handen skall handen alltid vara minst 100 mm från endera sidan av sågbladet. Såga inte bitar som är så små att de inte på ett säkert sätt kan hållas fast med en klämma eller med handen. Om din hand är för nära sågbladet finns det en ökad risk för att du skall skadas vid kontakt med sågbladet.
Arbetsstycket skall sitta fastklämt eller så skall det hållas mot både staketet och bordet. Mata inte in arbetsstycket mot bladet och frihandssåga inte på något sätt. Arbetsstycken som inte är fästa ordentligt eller som rör sig kan slungas iväg i hög hastighet och förorsaka personskador.
Skjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att såga lyfter du såghuvudet och drar det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Om du sågar genom att dra

kommer sågbladet att klättra upp på toppen av arbetsstycket och sedan kastas bladenheten våldsamt mot dig.

För aldrig handen över den avsedda såglinjen, vare sig framför eller bakom sågbladet. Att stötta arbetsstycket med korsade händer, dvs. hålla arbetsstycket till höger om sågbladet med din vänstra hand eller vice versa är mycket farligt.
Håll inte handen bakom staketet närmare än 100 mm från endera sida av sågbladet för att ta bort träflisor eller av någon annan orsak med bladet roterar. Hur nära det roterande sågbladet är din hand kan vara svårt att se och du kan får svåra skador.
Inspektera arbetsstycket innan du sågar. Om arbetsstycket är böjt eller vridet skall det klämmas fast med den yttre böjda ytan mot staketet. Kontrollera alltid att det inte finns något mellanrum mellan arbetsstycket, staketet och bordet utmed såglinjen. Böjda slagna arbetsstycken kan vrida eller vända sig och leda till att det roterande sågbladet fastnar medan du sågar. Det får inte finnas några spikar eller främmande objekt i arbetsstycket.
Använd inte sågen innan bordet är rent från verktyg, träbitar etc., utom arbetsstycket. Skräp eller lösa träbitar eller andra objekt, som kommer i kontakt med det rörliga bladet kan slungas iväg med hög hastighet.
Kapa endast ett arbetsstycke åt gången. Flera staplade arbetsstycken kan inte klämmas fast eller förankras ordentligt och kan fastna i bladet eller vända sig under sågningen.
- Kontrollera att geringsågen är monterad eller placerad på en vågrät och stabil arbetsyta innan den används. En jämn och stabil yta minskar risken för att geringsågen skall bli ostadig.
Planera ditt arbete. Varje gång du ändrar vinkel- eller geringvinkelinställningarna kontrollerar du att staketet är rätt inställt för att ge stöd åt arbetsstycket och att det inte påverkar bladet eller skyddssystemet. Utan att sätta på verktyget och utan att ha något arbetsstycke på bordet för du sågbladet genom en hel simulerad sågning för att säkerställa att det inte finns några eller risk för att såga i staketet.
- Om arbetsstycket är bredare eller längre än bordsytan skall det finnas lämpligt stöd i form av t.ex. bordsförlängning, sågbock etc. Arbetsstycken som är längre eller bredare än geringsågbordet kan välta om de inte stöttas på lämpligt sätt. Om den avsågade delen eller arbetsstycket tippar kan det nedre skyddet lyftas eller slungas iväg av sågbladet.
Använd inte en medhjälpare som ersättning för en bordsförlängning eller som ett ytterligare stöd. Ett ostadigt stöd för arbetsstycket kan förorsaka att bladet fastnar eller vänder sig under sågningen och sedan dra dig och medhjälparen mot det roterande bladet.
Den avsågade delen får inte på något sätt tryckas eller klämmas mot det roterande sågbladet. Om den avsågade delen hämmas på något sätt, t.ex. genom att

använda längdstopper kan den kilas fast mot bladet och slungas iväg väldsamt.

Använd alltid en klämma eller annan fixering, som utformats för att på ett korrekt sätt stötta runda material, som t.ex. käppar eller rör. Käppar har en tendens att rulla medan de sågas, vilket leder till att bladet biter och sedan dras arbetsstycket in i bladet tillsammans med din hand.
- Bladet skall ha uppnått full arbetshastighet innan du börjar såga. Det minskar risken för att arbetsstycket skall slungas iväg.
- Om arbetsstycket eller bladet fastnar skall geringsågen stängas av. Vänta tills alla rörliga delar har stannat och dra ut stickkontakten ur vägguttaget eller ta bort batteripaketet. Ta sedan bort det fastnade materialet. Om du fortsätter såga med ett arbetsstycke som fastnat kan leda till att du förlorar kontrollen över geringsågen eller skadar den.
▶ Efter att ha avslutat sågningen stänger du av sågen, håller ner såghuvudet och väntar på att bladet har stannat innan den avsågade biten tas bort. Det är farligt att låta händerna komma i närheten av det roterande bladet.
Håll i handtaget hårt om du skall göra en sågning som inte klyver materialet helt eller om du stänger av sågen innan såghuvudet är helt nere i den nedersta positionen. Om sågningen avbryts kan såghuvudet tryckas ner vilket leder till en risk för personskador.
Släpp inte handtaget när såghuvudet nätt den nedersta positionen. För alltid tillbaka såghuvudet för hand till den översta positionen. Om såghuvudet rör sig utan kontroll kan det leda till risk för personskador.
Håll arbetsplatsen ren. Materialblandningar är speciellt farliga. Lättmetallstoft kan brinna eller explodera.
Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag.
Använd inte sågklingor i höglegerat snabbstål (HSSstål). Dessa sågklingor kan lätt brytas sönder.
Använd alltid sågblad med korrekt storlek och form på hålmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget.
Avlägsna inte snittrester, träspån e.dyl. från sågsnittsområdet när elverktyget är igång. För först verktygsarmen till viloläget och koppla sedan från elverktyget.
Rör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet.
Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
- Öppna inte batteriet. Detta kan leda till kortslutning.

▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.

Skydda batteriet mot hög värme som t. ex. längre solbestrålnning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Elverktyget levereras med en laser-varningsskylt (se tabellen "Symboler och deras betydelse").
Klistra medföljande dekal i ditt eget språk över laservarningsskylten om den avviker från språket i ditt land.
Håll varselskyltarna på elverktyget tydligt läsbara.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

- Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.

Gör inga ändringar på laseranordningen. De inställningsmöjligheter som beskrivs i denna bruksanvisning kan du använda utan risk.

Låt inte barn använda elverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget.

Symboler och deras betydelse

Laserstrålning Titta inte rakt in i strålen Laserklass 2 EN 50689:2021

Håll händerna på betryggande avständ från sågområdet när elverktyget är påkopplat. Kontakt med sågklingan medför risk för personskada.

Bär dammskyddsmask.

Symboler och deras betydelse

Bär skyddsglasögon.

Bär hörselskydd. Risk finns för att buller leder till hörselskada.

Riskområde! Håll händerna, fingrarna och armarna på betryggande avständ från detta område.

För transport grip tag i elverktyget vid märkta partier (greppfördjupningar) eller transporthandtaget.

Vid sågning av vertikala geringsvinklar måste de justerbara anslagsskenorna dras utåt eller tas bort helt.

Beakta sågklingans mått (sågklingans diameter D, håldiameter d). Håldiametern d måste passa till verktygsspindeln utan spelrum. Om användning av reduceringsstycken är nödvändigt är det viktigt att se till att reduceringsdelens mått passar till stambladstjockleken, till sågklingans håldiameter och till verktygsspindelns diameter. Använd om möjligt de reduceringsstycken som medföljer sågklingan.

Sågklingans diameter D ska motsvara uppgiften på symbolen.

Se även "Mått för lämpliga sågklingor" i kapitlet "Tekniska data".

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak linje i trä. Horisontella geringsvinklar på -48^ till +48^ samt vertikala geringsvinklar på 47^ (vänster sida) på upp till 47^ (höger sida) är möjliga.

Elverktyget har konstruerats för sågning av hårt och mjukt trä, samt av spån- och fiberplattor.

Med lämpliga sågklingor kan även aluminiumprofiler och plast sågas.

Detta är en laserprodukt för privat bruk i enlighet med EN 50689.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.

(1) Draganordningens lässkruv
(2) Draganordning
(3) Transporthandtag
(4) Skyddskåpa
(5) Startspärr för på-/av-strömbrytare
(6) På-/av-strömbrytare
(7) Handtag
(8) Laserskydd
(9) Utgångsöppning laserstrålning
(10) Pendlande klingskydd
(11) Glidrulle
(12) Sågbord
(13) Monteringshål
(14) Insatsplatta
(15) Låsklämma
(16) Läsknapp för valfri geringsvinkel (horisontell)
(17) Spak för inställning av geringsvinkel (horisontell)
(18) Tippskydd
(19) Laservarningsskylt
(20) Jack för standardgeringsvinklar (horisontellt)
(21) Skala för geringsvinkel (horisontell)
(22) Sågbordsförlängningens klämskruv
(23) Sågbordsförlängning
(24) Arbetsstyckessupport (flexibel insättning)
(25) Fast anslagsskena
(26) Justerbar anslagsskena
(27) Skala för geringsvinkel (vertikal)

(28) Indikation för geringsvinkel (vertikal)
(29) Spånavvisare
(30) Sågblad
(31) Spindelläsning
(32) Batteriupplåsningsknapp
(33) Batteri
(34) Transportsäkring
(35) Tippskyddsbygel
(36) Längdanslag
(37) Dammpåse
(38) Djupanslagets justerskruv
(39) Djupanslag
(40) Gängstång
(41) Skruvtving
(42) Hål för skruvtving
(43) Insexnyckel/spårmejsel
(44) Den justerbara anslagsskenans lässkruv
(45) Reglage för geringsvinkel (vertikal)
(46) Lässpak för geringsvinkel (vertikal)
(47) Hållare för arbetsstyckessupport (på elverktyget)
(48) Hållare för ytterligare arbetsstyckessupport (på arbetsstyckessupporten)
(49) Gängbultar
(50) Utsugsadapter
(51) Insexskruv för sågbladsinfästning
(52) Spännfläns
(53) Inre spännfläns
(54) Fästskruvar för insatsplatta
(55) Skruv för laserskydd
(56) Fästskruv för laserhuset
(57) Laserhus
(58) Vinkelvisare för geringsvinkel (horisontell)
(59) Skruv för vinkelindikator (horisontell)
(60) Skruv för vinkelindikator (vertikal)
(61) Greppfördjupningar

Tekniska data

Sladdlös panelsåg GCM 18V-216 D GCM 18V-216 D
Artikelnummer	3 601 M51 0..	3 601 M51 0B.
		3 601 M51 08.
Märkspänning V= 18 18
Tomgångsvarvtal ^A)	v/min 5000 5000
Lasertyp nm 650 650
	mW < 1 < 1
Laserklass 2 2
Vikt ^B)	kg 16,4–17,4 16,4–17,4

128 | Svensk

Sladdlös panelsåg GCM 18V-216 D GCM 18V-216 D
Rekommenderad omgivningstemperatur vid laddning	°C 0 ... +35 0 ... +35
Tillåten omgivningstemperatur vid drift ^C) och vid lagring	°C -20 ... +50 -20 ... +50
Rekommenderade batterier GBA 18V...	ProCORE18V...	GBA 18V...ProCORE18V...
Rekommenderade laddare GAL 18...	GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Mått för lämpliga sågklingor

Sågbladsdiameter D	mm 216 216
Klingans stomtjocklek mm 1,2-1,8 1,2-1,8
Håldiameter d	mm 30 25,4

A) Uppmätt vid 20–25 °C med batteri ProCORE18V 8.0Ah.
B) Beroende på använt batteri
C) Begränsad effekt vid temperaturer <0 °C
Tillåtna mått på arbetsstycket (maximal/minimal): (se „Tillåtna mått på arbetsstycket“, Sidan 133)
Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.

Bullerinformation

Bullervärden beräknade enligt EN IEC 62841-3-9.

Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 93 dB(A); bullernivå 107 dB(A). Osäkerhet K = 3 dB.

Bär hörselskydd!

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av bullernivån.

Den angivna bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan bullernivån avvika. Härvid kan bullernivån under arbetsperioden öka betydligt.

För en exakt bedömning av bullernivån bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar bullerbelastningen för den totala arbetsperioden betydligt.

Batteri

Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen.

Ladda batteriet

Använd endast de laddare som anges i tekniska data.

Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.

Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen.

Sätta in batteriet

Skjut in det laddade batteriet i batterihållaren tills det sitter fast.

För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld.

Batteriet är försedd med två låssteg som hindrar ackumulatorn från att falla ut om dess upplåsningsknapp faller ut. När batteriet är insatt i elverktyget hålls det med en fjäder i rätt läge.

Indikering batteristatus

Observera: Inte varje batterityp har en laddningsindikation. De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla.

Tryck på knappen för indikering av batteristatus eller, för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget.

Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.

Batterityp GBA 18V...

LED Kapacitet

Fast ljus 3 × grönt 60–100 %
Fast ljus 2 × grönt 30–60 %
Fast ljus 1 × grönt 5–30 %
Blinkande ljus 1 × grönt	0–5 %

Batterityp ProCORE18V...

LED Kapacitet

Fast ljus 5 × grönt 80–100 %
Fast ljus 4 × grönt 60–80 %
Fast ljus 3 × grönt 40–60 %
Fast ljus 2 × grönt 20–40 %
Fast ljus 1 × grönt 5–20 %
Blinkande ljus 1 × grönt 0–5 %

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Montage

Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada.

Leveransen omfattar

Observera illustrationen av leveransomfattningen i början av bruksanvisningen.

Kontrollera innan elverktyget startas för första gången att alla nedan angivna delar levererats:

• Panelsåg med monterad sågklinga
• Reglage (45)
• Justerbar anslagsskena (26)
• Skruvtving (41)
• Insexnyckel/spårmejsel (43)
• Dammpåse (37)
• Arbetsstyckessupport (24) (2 st.)

Anmärkning: Kontrollera elverktyget avseende skador. För fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas så att de är felfria och att deras funktion är ändamålsenlig. Kontrollera att de rörliga delarna fungerar felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift.

Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad.

Montering av enskilda delar

• Ta försiktigt ut alla medlevererade delar ur förpackningen.
• Avlägsna allt förpackningsmaterial från elverktyget och medlevererat tillbehör.
• För att underlätta arbetet vid montering av medföljande delar, se till att elverktyget befinner sig i transportställning.

Montera arbetsstyckessupport (se bild A1)

Arbetsstyckessupporten (24) kan positioneras till vänster, höger eller framtill på elverktyget. Det flexibla insättningssystemet möjliggör en lång rad förlängnings- eller breddningsvarianter (se bild G).

- Sätt in arbetsstyckessupporten(24) i hållarna (47) på elverktyget eller i hållarna (48) på den andra arbetsstyckessupporten.

Bär aldrig elverktyget i arbetsstyckessupporten. Vid transport av elverktyget använd endast transportanordningarna.

Montera reglaget (se bild A2)

Reglaget (45) fixerar den inställda vertikala geringsvinkeln och krävs för säker drift.

• Skruva av sexkantsmuttern från gängbulten (49).
• Skruva reglaget (45) medsols på gångbulten (49) och dra åt.

Montera de justerbara anslagsskenorna (se bild A3)

De justerbara anslagsskenorna (26) måste monteras innan sågning.

- Skjut anslagsskenan (26) till höger från sågbladet i motsvarande spår och dra åt låsskruven (44). Den platta delen av anslagsskenan måste peka inåt mot sågbladet.

Stationärt eller flexibelt montage

För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk).

Montering på en arbetsyta (se bild B1-B2)

- Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen (13).

eller

- Spänn fast elverktygets apparatfötter i arbetsytan med skruvtvingar.

Montering på ett Bosch-arbetsbord

GTA-arbetsborden från Bosch håller elverktyget stadigt på alla underlag med stödben som kan justeras i höjdled. Arbetsstyckets stöd på arbetsbordet stöttar upp långa arbetsstycken.

Läs noga varningsinstruktionerna och anvisningarna för arbetsbordet. Fel som uppstår till följd av att

130|Svensk

varningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Sätt ihop arbetsbordet korrekt innan elverktyget monteras. En korrekt montering är viktig för att bordet inte ska braka ihop under arbetet.
- Montera elverktyget på arbetsbordet i transportläge.

Flexibel uppställning (rekommenderas ej) (se bild B3)

Om det i undantagsfall inte skulle vara möjligt att montera elverktyget på en jämn och stabil arbetsyta kan du provisoriskt ställa upp det med ett tippskydd.

• Utan tippskyddet står inte elverktyget säkert och kan välta, särskilt vid sågning av maximala horisontella och/eller vertikala geringsvinklar.
• Vrid in eller ut tippskyddet (18) så längt tills elverktyget står rakt på arbetsytan.

Damm-/spånutsugning

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjligt en för materialet lämplig dammutsugning.
  – Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket.

• Stäng av elverktyget och ta ut batteriet.
• Vänta tills sågklingan har stannat helt.
• Ta reda på orsaken till blockeringen och åtgärda problemet.

Eget utsug (se bild C)

För bekväm uppsamling av spån använd medföljande dammpåse (37).

• Ställ in transporthandtaget (3) lodrätt.
• Sätt in och vrid dammpåsen (37) i utsugsadaptern (50) så att dammpåsens stift hakar fast i urtaget på utsugsadaptern.

Dammpåsen får aldrig beröra rörliga delar på elverktyget under sågning.

Töm dammpåsen i god tid.

• Kontrollera och rensa dammpåsen efter varje användning.
  För att undvika brandrisk skall dammpåsen tas bort vid sågning i aluminium.

Extern utsugning

På utsugsadaptern (50) kan en dammsugarslang (∅ 35 mm) anslutas för utsug.

- Anslut dammsugarslangen till utsugsadaptern (50).

Sugen måste vara lämplig för det material som ska bearbetas.

Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm.

Byta sågblad (se bild D1-D4)

Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada.
Använd skyddshandskar vid montering av sågklingan. Risk för personskador vid beröring av sågbladet.

Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.

Använd endast sågklingor som motsvarar de i instruktionsboken angivna specifikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke.

Använd endast de sågklingor som elverktygets tillverkare rekommenderar och sådana som är lämpliga för de material som ska bearbetas. Det förhindrar en överhettning av sågtänderna vid sågningen.

Borttagning av sågklinga

• Ställ elverktyget i arbetsläge.
• Sväng det pendlande klingskyddet (10) bakåt och håll det i detta läge.
• Vrid insexskruven (51) med insexnyckeln (6 mm) (43) och tryck samtidigt på spindelarreteringen (31) tills den snäpper fast.
• Håll spindellåsknappen (31) nedtryckt och skruva ur insexskruven (51) medsols(vänstergängad!).
• Ta bort spännflänsen (52).
• Ta bort sågklingan (30).
• För det pendlande klingskyddet långsamt nedåt igen.

Montering av sågklinga

- Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingskyddet!

Om så behövs, rengör alla tillhörande delar innan de monteras igen.

• Sväng det pendlande klingskyddet (10) bakåt och håll det i detta läge.
• Lägg upp den nya sågklingan på den inre spännflänsen (53).
• Sätt på spännflänsen (52) och insexskruven (51). Tryck ned spindellåsknappen (31) tills den snäpper fast och dra åt insexskruven motsols.
• För pendelskyddskåpan långsamt nedåt igen.

Drift

Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada.

Transportsäkring (se bild E)

Transportsäkringen (34) underlättar hanteringen av elverktyget vid transport till användningsplatsen.

Upplåsning av spärren (arbetsläge)

• Tryck verktygsarmen i handtaget (7) lätt nedåt för att avlasta transportsäkringen (34).
• Dra helt ut transportsäkringen (34).
• För verktygsarmen längsamt uppåt.

Så här säkras elverktyget (transportläge)

• Lossa fästskruven (1), om dragordningen (2) fastnat. Dra verktygsarmen helt framåt och dra åt fästskruven igen för att låsa draganordningen.
• Dra djupanslaget (39) uppåt.
• För att låsa sågbordet (12) drar du åt låsknappen (16).
• Sväng verktygsarmen i handtaget (7) neråt tills transportsäkringen (34) kan tryckas in helt.
  Verktygsarmen är nu låst för transport.

Förberedande arbeten

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras. För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Förlänga/bredda sågbordet (se bild F-G)

Fria ändan på långa och tunga arbetsstycken måste alltid pallas upp eller stödjas.

Sågbordet kan förlängas åt vänster eller höger med sågbordsförlängningarna (23).

• Lossa klämskruven (22).
• Dra ut sågbordsförlängningen (23) till önskad längd.
• För att fixera sågbordsförlängningen drar du åt klämskruven (22) igen.

Det flexibla insättningssystemet på arbetsstyckesupporten (24) möjliggör en lång rad förlängnings- eller breddningsvarianter.

- Sätt in arbetsstyckessupporten(24) i hållarna (47) på elverktyget eller i hållarna (48) på den andra arbetsstyckessupporten.

Bär aldrig elverktyget i arbetsstyckessupporten. Vid transport av elverktyget använd endast transportanordningarna.

Förskjuta anslagsskenan (se bild H)

Vid sågning av horisontella och/eller vertikala geringsvinklar måste du, beroende på sågningsriktningen, dra ut eller helt ta bort den vänstra eller högra inställningsbara anslagsskenan (26).

Vertikal geringsvinkel	Horisontell geringsvinkel
0^ -22, 5^ (vänster/höger)	>0^	- Lossa vänster/höger låsskruv (44).- Dra vänster/höger inställningsbara anslagsskena (26) helt och hållet utåt.
22,5^ -47°(vänster/höger)	≤ 48^ (vänster/höger)	- Lossa vänster/höger låsskruv (44).- Dra vänster/höger inställningsbara anslagsskena (26) helt och hållet utåt.- Lyft bort anslagsskenans förlängning uppåt.

Fästa arbetsstycket (se bild I)

För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast.

Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast.

• Tryck arbetsstycket stadigt mot anslagsskenorna (26) och (25).
• Stick in medföljande skruvtving (41) i avsett hål (42).
• Anpassa gängstången (40) till skruvtvingen till arbetsstyckets höjd.
• Dra åt gängstängen (40) väl och fixera på det sättet arbetsstycket.

Inställning av horisontell geringsvinkel

Ställa in horisontell standard-geringsvinkel (se bild J) För snabb och precis inställning av ofta använda horisontella geringsvinklar har sågbordet försetts med urtag (20):

vänster höger

0°

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45°

– Lossa vid behov låsknappen (16).

– Dra armen (17) och vrid sågbordet (12) till önskat urtag åt vänster eller höger.

– Släpp åter armen. Armen måste kännbart snäppa fast i urtaget.

– Dra åter fast låsknappen (16).

132 | Svensk

Ställa in horisontell standard-geringsvinkel (se bild K)

Den horisontella geringsvinkeln kan ställas in i 48° (vänster sida) till 48° vinkel (höger sida).

• Lossa låsknappen (16), om den är åtdragen.
• Dra i spaken (17) och tryck samtidigt ihop låsklämman (15), tills denna hakar i det avsedda spåret. Därigenom blir sågbordet fritt rörligt.
• Sväng sågbordet (12) med låsknappen åt vänster eller höger tills vinkelindikatorn (58) visar önskad geringsvinkel.
• Dra åt låsknappen (16) igen.
• För att åter lossa spaken (17) (för inställning av standardgeringsvinklar) dra spaken uppåt. Vinkelspärren (15) återgår till sitt ursprungliga läge och spaken (17) kan snäppa fast i hacken (20).

Inställning av vertikal geringsvinkel

Den vertikala geringsvinkeln kan ställas in i 47° (vänster sida) till 47° vinkel (höger sida).

För snabb och exakt inställning av ofta använda vertikala geringsvinklar har vinklarna 0°, 22,5° och 45° fasta lägen.

- Se till att reglaget (45) är monterat (se „Montera reglaget (se bild A2)“, Sidan 129).

Inställning av vertikal standard-geringsvinkel (se bild L)

• Dra ut de justerbara anslagsskenorna (26) helt eller ta bort dem helt och hållet.
• Lossa reglaget (45).
• Dra lässpaken (46) utåt och haka fast den i frigående ställning. På så sätt kan du använda hela geringsvinkelområdet (vänster och höger).
• Sväng verktygsarmen med handtaget (7) åt vänster eller höger tills vinkelindikatorn (28) visar önskad vertikal standardgeringsvinkel.
• Vrid lässpaken (46). Låsspaken måste haka fast märkbart i positionen för önskad vertikal standardgeringsvinkel.
• Dra åt reglaget (45) igen.

Inställning av godtycklig vertikal geringsvinkel

• Dra ut de justerbara anslagsskenorna (26) helt eller ta bort dem helt och hållet.
• Lossa reglaget (45).
• Dra lässpaken (46) utåt och haka fast den i frigående ställning. På så sätt kan du använda hela geringsvinkelområdet (vänster och höger).
• Sväng verktygsarmen med handtaget (7) åt vänster eller höger tills vinkelindikatorn (28) visar önskad vertikal geringsvinkel.
• Dra åt reglaget (45) igen.

Driftstart

▶ Dra alltid åt läsknappen (16) och reglaget (45) ordentligt innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.

Påslagning (se bild M)

- För att slå på elverktyget, skjut först tillslagsspärren (5) till mitten och tryck därefter på strömbrytaren (6) och håll den intryckt.

Anmärkning: Av säkerhetsskäl kan elverktygets strömställare på-/av-knapp (6) inte låsas, utan måste under drift hållas nedtryckt.

Stänga av

- För att stänga av, släpp på/-av-knappen (6) igen.

Sågning

Allmänna såganvisningar

▶ Dra alltid åt läsknappen (16) och reglaget (45) ordentligt innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.
Innan sågning påbörjas bör kontroll ske av att sågklingan inte berör anslagsskenan, skruvtvingarna eller andra maskindelar. Ta bort eventuella hjälpanslag eller anpassa dem.

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot sågklingan.

Såga endast i material som är tillåtna enligt avsedd användning.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket måste alltid ha en rak kant som läggs an mot anslagsskenan. Fria ändan på långa och tunga arbetsstycken måste alltid pallas upp eller stödjas.

Kontrollera att pendelskyddskåpan fungerar korrekt och är lättrörlig. Vid styrning av verktygsarmen nedåt ska pendelskyddskåpan öppnas. Vid styrning av verktygsarmen uppåt ska pendelskyddskåpan stänga sig över sågklingan igen och låsa fast sig i verktygsarmens översta position.

Operatörens position (se bild N)

Stå alltid på sidan om sågklingan och inte i linje med elverktygets sågklinga. Detta skyddar kroppen mot eventuellt bakslag.
– Håll händerna, fingrarna och armarna på betryggande avständ från roterande sågklinga.
- Lägg inte armarna i kors framför verktygsarmen.

Sågning med dragrörelse

• För sågningar med draganordningen (2) (breda arbetsstycken), lossa fästskruven (1), om denna är åtdragen.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov.
  – Tryck arbetsstycket stadigt mot anslagsskenorna (25) och (26).
• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Dra ut glidarmen från anslagsskenan (25) så långt att sågklingan står framför arbetsstycket.
• Sätt på elverktyget.

• För verktygsarmen långsamt nedåt med handtaget (7).

• Tryck nu glidarmen i riktning mot anslagsskenan (25) och (26) och säga itu arbetsstycket med jämn matningshastighet.

• Stäng av elverktyget och vänta till sågklingan stannat helt.
• För verktygsarmen långsamt uppåt.

Sågning utan dragrörelse (kapning) (se bild O)

• För sågningar utan dragrörelse (små arbetsstycken), lossa fästskruven (1), om denna är åtdragen. Skjut verktygsarmen till anslag i riktning mot anslagsskenorna (25) och dra åt fästskruven (1) igen.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov.
• Tryck arbetsstycket stadigt mot anslagsskenorna (25) och (26).
• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Sätt på elverktyget.
• För verktygsarmen långsamt nedåt med handtaget (7).
• Såga arbetsstycket med jämn matningshastighet.
• Stäng av elverktyget och vänta till sågklingan stannat helt.
• För verktygsarmen långsamt uppåt.

Arbetsanvisningar

Markera såglinje (se bild P)

Två laserstrålar indikerar sågklingans såglinje. Arbetsstycket kan nu exakt positioneras för sågning utan att det pendlande klingskyddet behöver öppnas.

• Slå på laserstrålarna genom att trycka kort på på-/avströmbrytaren (6) utan att startspärren (5) trycks in.
• Slå på laserstrålarna genom att trycka kort på på-/avströmbrytaren (6) utan att startspärren (5) trycks in.
• Rikta in markeringen på arbetsstycket mellan båda laserstrålarna.

Observera: Kontrollera innan sågningen om såglinjen visas korrekt (se „Laserns justering“, Sidan 133). Laserstrålarna kan förändra läget t. ex. till följd av vibrationer vid intensiv användning.

Tillåtna mått på arbetsstycket

Största arbetsstycke:

Horisontell geringsvinkel	Vertikal geringsvinkel	Höjd x bredd [mm]
0° 0° 70 x 305
45° (vänster/ höger)	0° 70 x 215
45° (vänster) 45° (vänster) 42 x 215
45° (höger) 45° (höger) 20 x 215
0° 45° (vänster) 42 x 305
0° 45° (höger) 20 x 305

Minimalt arbetsstycke (= alla arbetsstycken som kan spännas fast till vänster eller höger om sågklingan med hjälp av medföljande skruvtving (41)): 100 x 40 mm (längd x bredd)

Maximalt sågdjup (0°/0°): 70 mm

Ställa in djupanslaget (såga spår) (se bild Q)

Djupanslaget måste justeras för spårsågning.

• Vrid djupanslaget (39) framåt.
• Sväng verktygsarmen i handtaget (7) till önskad position.
• Förskjut justerskruven (38) tills skruvens ända berör djupanslaget (39).
• För verktygsarmen långsamt uppåt.

Sågning av arbetsstycken i lika längd (se bild R)

För bekväm sågning av arbetsstycken i identiska längder kan vänster eller höger längdanslag (36) användas.

- Dra längdanslaget (36) uppåt.

- Ställ in sågbordsförlängningen (23) till önskad arbetsstyckeslängd.

Speciella arbetsstycken

Böjda eller runda arbetsstycken måste säkras mot slirning. Vid snittlinjen får springa inte uppstå mellan arbetsstycke, anslagsskena och sågbord.

Om så behövs, ska speciella fästen tillverkas.

Byta ut iläggningsplattor (se bild S)

Inmatningsplattorna (14) kan slitas under en längre tids användning av elverktyget.

Byt ut defekta inmatningsplattor.

- Ställ elverktyget i arbetsläge.

- Skruva ur skruvarna (54) med en vanlig krysskruvmejsel och ta ut den gamla insatsplattan (14).

- Lägg in den nya insatsplattan och skruva fast skruvarna (54) igen.

Laserns justering

Anmärkning: För testning av laserns funktion måste elverktyget vara anslutet till strömförsörjningen.

Aktivera aldrig på-/av-strömbrytaren när lasern justeras (t. ex. vid förflyttning av verktygsarmen). En oavsiktlig start av elverktyget kan leda till personskada.

- Ställ elverktyget i arbetsläge.

- Vrid sågbordet (12) fram till urtaget (20) för 0°. Spaken (17) ska kännbart snäppa fast i spåret.

För att kunna garantera exakta snitt måste laserstrålarna kontrolleras och eventuellt justeras efter intensiv användning.

För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-kundtjänst kan snabbt och tillförlitligt utföra dessa arbeten.

Kontrollera (se bild T1)

• Rita upp en rät såglinje på ett arbetsstycke.
• För verktygsarmen långsamt nedåt med handtaget (7).
• Rikta in arbetsstycket så att sågklingans tänder är parallella med såglinjen.
• Håll fast arbetsstycket i detta läge och för verktygsarmen längsamt uppåt igen.
• Spänn fast arbetsstycket.
• Koppla på laserstrålarna med brytaren (6) utan att trycka in startspärren (5).

134|Svensk

Laserstrålarna måste över hela linjen till vänster och höger ligga på samma avständ till den utmärkta såglinjen på arbetsstycket, även om verktygsarmen förs nedåt.

Avlägsna laserskyddslocket (se bild T2)

- Lossa de två skruvarna (55) på laserskyddet (8) med insexnyckel/spårskruvmejsel (43) och ta bort laserskyddskåpan.

Inställning av avvikelse i sidled vid verktygsarmens rörelse (se bild T3–T4)

• Lossa fästskruven (56) (ca. 1–2 varv). Skruva inte ur skruven helt.
• Förskjut laserhuset (57) åt höger eller vänster tills laserstrålarna inte längre avviker i sidled när verktygsarmen körs nedåt.
• Håll laserhuset (57) i denna position och dra åt fästskruven (56) igen.
• Sätt fast laserskyddet (8) igen.

Kontrollera och justera grundinställningar

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Rikta in vinkelindikatorn (horisontell) (se bild U)

• Ställ elverktyget i arbetsläge.
• Vrid sågbordet (12) fram till urtaget (20) för 0°. Spaken (17) ska kännbart snäppa fast i spåret.

Kontrollera

Vinkelindikatorn (58) måste ligga i linje med 0°-markeringen på skalan (21).

Inställning

• Lossa skruven (59) med en krysspårmejsel och rikta in vinkelindikatorn längs 0°-markeringen.
• Dra åter fast skruven.

Rikta in vinkelindikatorn (vertikalt) (se bild V)

• Ställ elverktyget i arbetsläge.
• Lossa reglaget (45).
• Dra lässpaken (46) utåt och ställ in en vertikal geringsvinkel på 0°.
• Släpp lässpaken (46). Lässpaken måste haka fast märkbart i positionen
• Dra åt reglaget (45) igen.

Kontrollera

Vinkelindikatorn (28) måste ligga i linje med 0°-markeringen på skalan (27).

Inställning

• Lossa skruven (60) med en krysspårmejsel och rikta in vinkelindikatorn längs 0°-markeringen.
• Dra åter fast skruven.

Transport av elverktyget (se bild W)

Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada.

Innan elverktyget transporteras ska följande åtgärder vidtas:

• Lossa fästskruven (1) om den är åtdragen. Dra verktygsarmen helt framåt och dra åt lässkruven igen.
  – Se till att djupanslaget (39) är helt svängt bakåt och att justeringsskruven (38) inte vidrör något vid flyttning av verktygsarmen.
• Ställ elverktyget i transportläge.

- Ta bort alla tillbehörsdelar som inte kan monteras stadigt på elverktyget. För transport, använd om möjligt en sluten behållare för de sågklingor som inte är i bruk.

- Ställ in transporthandtaget (3) lodrätt.

- Bär elverktyget i transporthandtaget (3) eller för in händerna i greppfördjupningarna (61) på bordet.

- Vid transport av elverktyget använd endast transportanordningarna och bär det inte i skyddsutrustningen eller arbetsstyckessupporten.

Underhåll och service

Underhåll och rengöring

Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada.

Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Pendlande klingskyddet måste alltid vara fritt rörligt och stänga automatiskt. Håll därför området kring pendlande klingskyddet rent.

Avlägsna damm och spån efter varje arbetsoperation genom renblåsning med tryckluft eller med en pensel. Rengör glidrullen (11) regelbundet.

Åtgärder för reducering av buller

Tillverkarens åtgärder:

• Mjukstart
• En speciellt framtagen sågklinga med reducerat buller Användarens åtgärder:
• Vibrationsdämpad montering på en stabil arbetsyta
• Användning av sågklingor med bullerreducerande funktioner
• Regelbunden rengöring av sågklinga och elverktyg

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

De rekommenderade litiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje part (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall ska en expert för farligt gods konsulteras vid förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Förbrukade elverktyg och defekta eller förbrukade batterier måste avfallshanteras. Lämna in på en återvinningsstation. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 135).

Norsk
