Тип продукт	Акумулаторен радиален трион с наклон
Марка	Bosch
Модел	GCM 18V216 D Professional
Номинално напрежение	18 V
Скорост на празен ход	5 000 об/мин
Диаметър на диска	216 mm
Отвор на диска	30 mm (25,4 mm в зависимост от версията)
Тегло	16,4 – 17,4 kg (според акумулатора)
Макс. размери на детайла (0°/0°)	70 x 305 mm
Макс. дълбочина на рязане	70 mm
Диапазон на ъгъл на наклон	-48° до +48°
Диапазон на ъгъл на наклона	-47° до +47°
Лазер	Клас 2, 650 nm, <1 mW
Ниво на звуково налягане	93 dB(A)
Ниво на звукова мощност	107 dB(A)
Тип акумулатор	Литиево-йонен 18 V (GBA 18V… или ProCORE18V…)
Основни функции	Плавен старт, спирачка на диска, подвижен предпазен капак, лазерно насочване, радиална система, менгеме
Поддръжка и почистване	Почиствайте вентилационните отвори, плъзгащото колело, предпазния капак; използвайте сгъстен въздух
Безопасност	Заключване на включване, транспортен предпазител, предпазен капак, блокировка на шпиндела
Резервни части и ремонтопригодност	Дискове за рязане, предпазител за разцепване, торба за прах, менгеме; следпродажбено обслужване Bosch
Обща информация	За дърво, алуминий, пластмаси; възможно е външно засмукване

Често задавани въпроси - GCM 18V216 D Professional BOSCH

Как да включа триона?

Натиснете заключването на включване (5) към средата, след това натиснете превключвателя за включване/изключване (6) и го задръжте натиснат по време на рязането.

Как да използвам лазерното насочване?

Леко натиснете превключвателя за включване/изключване (6), без да натискате заключването на включване (5). Двата лазерни лъча показват линията на рязане. Поставете детайла между линиите.

Как да сменя диска?

Извадете акумулатора. Отворете подвижния предпазен капак назад. Използвайте шестостенен ключ, за да разхлабите винта (лява резба), като задържите блокировката на шпиндела натисната. Отстранете фланеца и диска. Монтирайте новия, като спазвате посоката на въртене.

Как да настроя ъгъла на наклон?

Разхлабете бутона за блокиране (16). Издърпайте лоста (17) и завъртете масата до желания прорез (стандартни ъгли) или използвайте фиксатора за свободен ъгъл. Затегнете бутона.

Как да настроя ъгъла на наклона за скосено рязане?

Издърпайте регулируемите ограничители навън. Разхлабете колелото за затягане (45). Издърпайте лоста за блокиране (46) в свободно положение. Наклонете рамото до желания ъгъл и затегнете колелото.

Как да транспортирам триона безопасно?

Извадете акумулатора. Поставете триона в транспортно положение: натиснете рамото на инструмента напълно напред, затегнете винта, спуснете рамото и натиснете транспортния предпазител (34). Носете за транспортната дръжка (3) или вдлъбнатите дръжки.

Какви акумулатори да използвам?

Използвайте акумулатори Bosch Lithium-ion 18 V, тип GBA 18V… или ProCORE18V…. Препоръчваните зарядни устройства са GAL 18…, GAX 18… и GAL 36….

Как да намаля шума?

Използвайте предоставения диск, проектиран за намаляване на шума. Монтирайте инструмента върху стабилна повърхност, за да намалите вибрациите. Почиствайте редовно диска и инструмента.

Как да свържа прахосмукачка?

Отстранете торбата за прах, ако има такава. Свържете маркуч на прахосмукачка с диаметър 35 mm към адаптера за засмукване (50). Използвайте прахосмукачка, подходяща за материала.

Какво да направя, ако трионът не стартира?

Проверете дали акумулаторът е правилно поставен и зареден. Уверете се, че заключването на включване (5) е натиснато в центъра. Ако проблемът продължава, свържете се с отдела за следпродажбено обслужване на Bosch.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GCM 18V216 D Professional BOSCH

be Соигинална инструкция

Български ...... Страница 302

Указания за сигурност

Общи указания за безопасна работа

ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характер-

теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.

▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.

Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

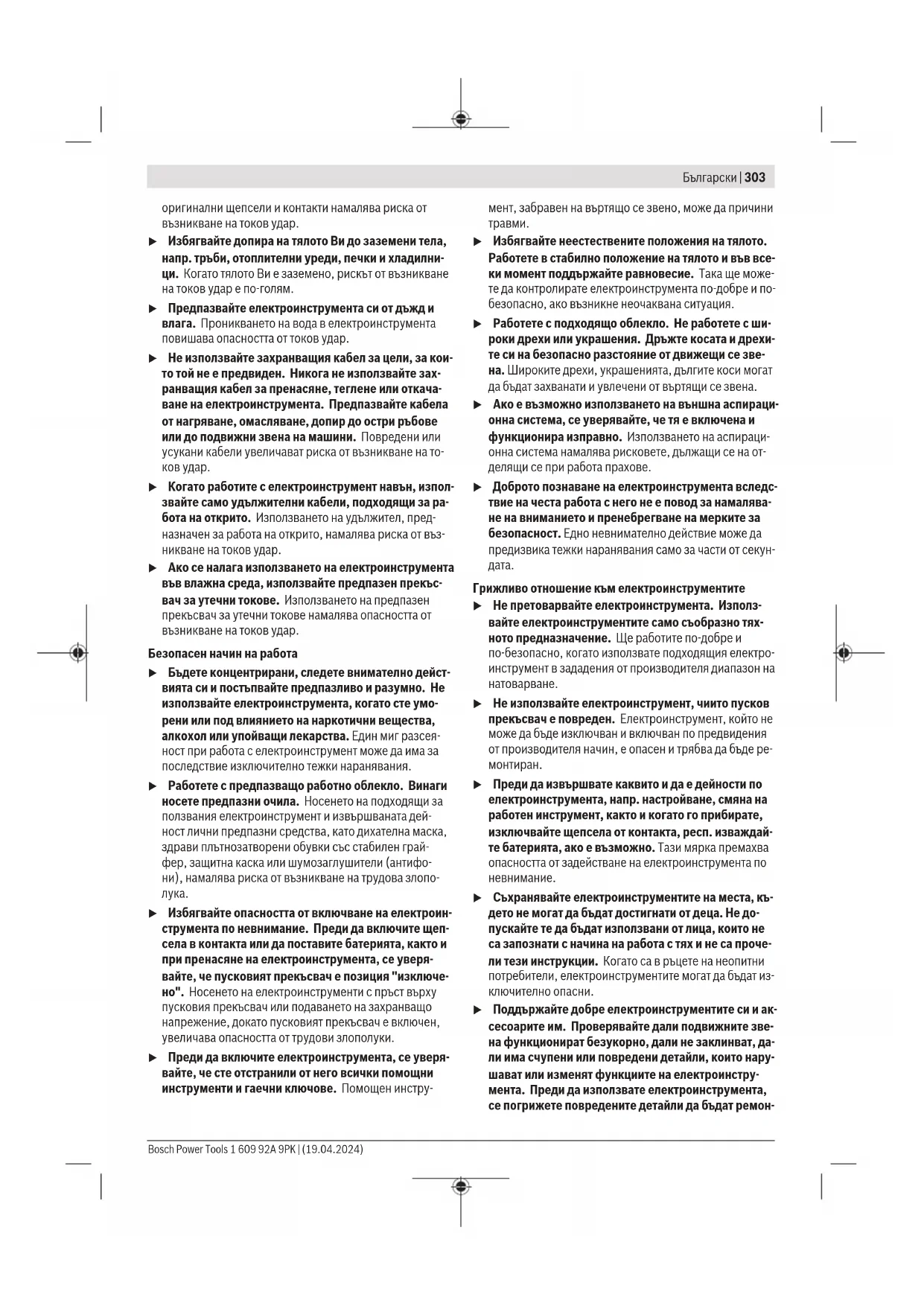

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на

оригинални щепсели и контакти намалява риска от възникване на токов удар.

▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
He използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру-

мент, забравен на въртящо се звено, може да причини травми.

▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон-

тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.

▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Грижливо отношение към акумулаторни електроинструменти

За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
▶ За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова элополука и/или пожар.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, след незабавно обилно изплакване потърсете помощ от лекар. Електролитьт може да предизвика изгаряния на кожата.
▶ Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания.
▶ Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130 °C могат да предизвикат експлозии.
Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера-

турата й е извън диапазона, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да увредят батерията и увеличават опасността от пожар.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
▶ Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.

Настолните циркулярни машини са предназначени за рязане на дърво и дървесни материали, те не могат да бъдат ползвани с абразивни режещи дискове за рязане на черни метали като профили, тръби, пръти и др. Абразивният прах причинява блокиране при движещите се части, като напр. при долната преграда. Искрите от абразивното рязане могат да запалят долния предпазител, предпазната вложка и други пластмасови детайли.
▶ Използвайте подходящи скоби за укрепване на обработвания детайл, когато е възможно. Ако държите обработвания детайл на ръка, тя трябва да е на разстояние, не по-малко от 100 mm от циркулярния диск (отпред или отзад). Не ползвайте циркулярната машина за разрязване на детайли, които са твърде малки, за да бъдат захванати със скоби или държани безопасно с ръка. Ако ръцете Ви са твърде близо до циркулярния диск, съществува голяма опасност от тежки травми при неволен допир до диска.
Разрязваният детайл трябва да бъде захванат с винтови скоби или да бъде притискан към опорната шина и към работния плот. По време на рязане не премествайте обработвания детайл и не режете на ръка свободно стоящи детайли. Незахванати или движещи се детайли могат да бъдат увлечени и да отх-върчат с висока скорост, като причинят травми и/или щети.
▶ При рязане бутайте циркулярния диск напред. Не дърпайте циркулярния диск. За да разрежете детайл вдигнете режещата глава и я издърпайте над детайла, без да я врязвате, включете двигателя, натиснете режещата глава надолу и я избутайте през детайла. При рязане по посока на изтеглянето съществува опасност циркулярният диск да се заклини в детайла и целият модул да отскочи по посока на оператора с голяма сила.
▶ Никога не кръстосвайте линията на среза с ръката си, нито пред нито зад циркулярния диск. Държането на детайла с кръстосани ръце т.е. захващането на

десния край на детайла с лявата ръка или обратно е много опасно.

▶ Не поставяйте ръцете си на разстояние, по-малко от 100 mm от предния или задния край на циркулярния диск, напр. за да отстраните отчупени парченца, да премахнете стърготини или по каквато и да е друга причина. Възможно е близостта на въртящия се диск до ръцете ви да не е очевидна и това да причини тежки травми.
▶ Преди да разрязвате детайла, го проверявайте внимателно. Ако е огънат или усукан, го притиснете с външната страна към опорната шина. Винаги се уверявайте, че по цялата дължина на линията на среза няма междуна между детайла, опорната шина и работния плот. Огъването или усукването на детайла по време на рязане може да предизвика внезапното заклинване на диска. В детайла не трябва да има пирони или други външни тела.
He включвайте двигателя, докато работният плот не е почистен от всички помощни инструменти, отрязани парченца и др.п.; на работния плот трябва да бъде само разрязвания детайл. Малки детайли или свободни отрязани парченца дърво могат да допрат въртящия се диск и да отхвърчат с голяма скорост.
▶ Разрязвайте само по един детайл. Притиснати в пакет детайли не могат да бъдат застопорени добре и по време на рязане могат да се изместят и да причинят заклинване на диска.
▶ Преди да започнете работа се уверете, че настолната циркулярна машина е захваната здраво към стабилна повърхност. Захващането към стабилна повърхност намалява опасностите, причинени от нестабилност на циркулярната машина.
▶ Планирайте действията си предварително. Всеки път, когато променяте ъгъла на скосяване във вертикална или хоризонтална равнина се уверявайте, че регулируемата опорна шина е монтирана правило и няма да влезе в контакт с диска или предназния кожух. Без да включвате машината и захванат детайл преместете циркулярния диск по цялата дължина на среза, за да се уверите, че няма да има контакт с опорната шина.
▶ Ако разрязваният детайл е дъльг, подпирайте свободните му краища по подходящ начин, напр. с удължители на работния плот, външни подпори и др.п. Детайли, по-дълги или по-широки от работния плот на циркулярната машина могат да се преобърнат, ако не са подпрени сигурно. Ако отязаната част или детайла се преобърне, може да повдигне долния предпазител или да отхвърчи при допир до въртящия се диск.
▶ Не ползвайте други хора за поддържане на свободния край на отрязвания детайл. Нестабилното задържане на свободния край може да причини блокиране на диска или изместване на детайла по време на рязане и да увлече Вас или помагация Ви към въртящия се диск.

▶ Отрязваният детайл не трябва да бъде притискан или преместван към въртящия се диск по какъвто и да било начин. Ако е ограничен, напр. с ограничители по дължина, отрязвания детайл може да се заклини в диска и да отхвърчи с голяма сила.
Kogato разрязвате кръгли пръти или тръби, винаги използвайте скоби или крепежни елементи, предназначени да захвашат здраво детайли с кръгло сечение. При разрязване пръти и тръби с кръгло сечение имат склонност да се завъртат, при което възниква откат и съществува опасност циркулярният диск да допре ръката Ви.
▶ Преди да врежете циркулярния диск, изчакайте да достигне номиналната си скорост на въртене. Това намалява опасността от отхвърчане на разрязвания детайл.
▶ Ако детайпът или циркулярният диск се заклини, незабавно изключете машината. Изчакайте всички движещи се детайли да спрат, изключете щепсела от контакта и/или извадете акумулаторната батерия. След това освободете заклиниплите се елементи. Продължаването на работа със заклинен детайл може да предизвика загуба на контрол или да повреди циркулярната машина.
▶ След приключване на рязането отпуснете бутона, задръжте режещата глава натисната надолу до окончателното спиране на въртенето и след това отстранете разрязвания детайл. Не поставяйте ръцете си в близост до режещите ръбове на диска.
Дръжте ръкохватката здраво, когато правите непроходен срез или когато отпускате бутона преди режещата глава да е стигнала крайната си долна точка. Триенето на циркулярния диск може да предизвика откат, което увеличава опасността от тежки травми.
He отпускайте ръкохватката, ако режещата глава е достигнала най-долната позиция. Винаги връщайте с ръка режещата глава обратно до най-горната позиция. Ако режещата глава се движи безконтролно, може да се стигне до риск от нараняване.
▶ Поддържайте работното си място чисто. Смесите от материал са особено опасни. Прахът от лек метал може да гори или експлодира.
He използвайте затъпени, напукани, огънати или повредени циркулярни дискове. При циркулярни дискове със затъпени зъби или зъби с лош чапраз в резултат на тесния срез се увеличава триенето и съществува повишена опасност.
▶ Не използвайте циркулярни дискове от високолегирана бързорезна стомана (обозначена с HSS). Таки- ва циркулярни дискове са крехки и се чупят лесно.
▶ Винаги използвайте циркулярни дискове с правилните размери и форма (диамантен или кръгъл) и с правилния присъединителен отвор. Циркулярни дискове, които не пасват на присъединителните размери на вала на машината вибрират и могат да предизвикат загуба на контрол.

▶ Никога не се опитвайте да отстранявате от зоната на рязане дребни отрязъци, стружки или др., докато електроинструментът работи. Винаги първо поставяйте рамото на електроинструмента в изходна позиция и го изключвайте.
▶ След спиране на работа не допирайте режещия диск, преди да се е охладил. По време на работа режещият диск се нагрява силно.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.

Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение.

▶ Електроинструментът се доставя с предупредителна табелка за лазер (вж. таблица "Символи и тяхното значение").
▶ Ако текстът на предупредителната табелка за лазер не е на Вашия език, залепете преди първата експлоатация отгоре върху него доставения стикер на Вашия език.
▶ Не повреждайте предупредителните табелки на електроинструмента.

Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение. Така можете да заслепите хора, да причините трудови злополуки или да предизвикате увреждане на очите.

▶ Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и отдръпнете главата си от лазерния лъч.
▶ Не извършвайте изменения по лазерното оборудване. Описаните в това ръководство за експлоатация настройки могат да бъдат използвани безопасно.
▶ Не оставяйте деца да работят с електроинструмента без пряк надзор. Те могат неволно да заслепят други хора или себе си

Символи

Следните символи могат да бъдат важни в процеса на експлоатация на Вашия електроинструмент. Моля, запомнете символите и значението им. Правилното интерпретиране на символите и тяхното значение ще Ви помогнат при по-доброто и по-сигурно ползване на електроинструмента.

Символи и тяхното значение

Лазерно лъчение Не гледайте в лъча

Потребителски лазерен продукт от клас 2 EN 50689:2021

Не поставяйте ръцете си в близост до мястото на рязане, докато електроинструментът работи. Съществува опасност да се нараните при допир до циркулярния диск.

Работете с предпазни очила.

Носете защита за слуха. Въздействие- то на шум може да предизвика загуба на слух.

Опасна зона! По възможност дръжте ръцете и пръстите си на разстояние от тази зона.

При пренасяне на електроинструмента го захвашайте само за означените тук места (отвори за захващане) или за ръкохватката за пренасяне.

При рязане под наклон във вертикална равнина регулируемите опорни шини трябва да бъдат издърпани навън, респ. да бъдат демонтирани.

Имайте предвид размерите на циркулярния диск (диаметър на циркулярния диск D, диаметър на отвора d). Диаметърът на отвора d трябва да пасва на шпиндела на инструмента без луфт. Ако е необходимо използването на редуциращи звена, внимавайте размерите на редуциращото звено да пасват на

Символи и тяхното значение

дебелината на фланеца на диска, на диаметъра на отвора му, както и на диаметъра на вала на машината. По възможност използвайте редуциращите звена, включени в окомплектовката на циркулярния диск.

Диаметърът на циркулярния диск D трябва да отговаря на посоченото върху символа.

Вж. също "Размери за подходящи циркулярни дискове" в глава "Технически данни".

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за изпълняване на надljжни и напречни срезове в дървесни материали, монтиран неподвижно върху работен плот. При това са възможни хоризотални ъгли на скосяване от -48^ до +48^ както и вертикални ъгли на скосяване от 47^ (наляво) до 47^ (надясно).

Мощността на електроинструмента е разчетена за раз- рязване на твърд и мек дървесен материал, както и за пресовани плоскости и фазери.

При използване на подходящи циркулярни дискове е възможно и разрязването на алуминиеви профили и пластмаси.

Този продукт е потребителски лазерен продукт в съответствие с EN 50689.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната страница.

(1) Винт за застопоряване на приспособлението за изтегляне

(2) Приспособление за изтегляне

(3) Ръкохватка за пренасяне

(4) Предпазен кожух

(5) Блокировка на пусковия прекъсвач

(6) Пусков прекъсвач

(7) Ръкохватка

(8) Предпазно капаче на лазера

(9) Отвор за изходящия лазерен лъч

(10) Шарнирно окачен предпазен кожух

(11) Ролка

(12) Маса на циркуляра

(13) Монтажни отвори

(14) Подложна пластина

(15) Фиксираща скоба

(16) Застопоряваща ръкохватка за произволни ъгли на скосяване (хоризонтално)

(17) Лост за предварителна настройка на ъгъла наскосяване (хоризонтално)

(19) Предупредителна табелка за лазерния лъч

(20) Канали за фиксиране на стандартни ъгли на скосяване (хоризонтално)

(21) Скала за ъгъла на скосяване (хоризонтално)

(22) Затегателен винт за удължаването на масата на циркуляра

(23) Удължаване на масата на циркуляра

(24) Подпора за обработвания детайл (гъвкаво пъхаща се)

(25) Постоянна опорна шина

(27) Скала за ъгъла на скосяване (вертикално)

(28) Ђглов индикатор за ъгъл на скосяване (верти- кално)

(31) Застопоряване на вала

(32) Бутон за отключване на акумулаторната батерия

(33) Акумулаторна батерия

(34) Транспортно обезопасяване

(35) Опорна скоба

(36) Надлъжен ограничител

(37) Прахоуловителна торба

(38) Регулиращ винт за дълбочинния ограничител

(39) Дълбочинен ограничител

(40) Щанга с резба

(41) Винтова скоба

(42) Отвори за винтови стяги

(45) Затегателно колело за ъгъл на скосяване (вертикално)

(46) Застопоряващ лост за ъгъл на скосяване (верти- кално)

(47) Поставка за подпора за обработвания детайл (върху електроинструмента)

308|Български

(48) Поставка за втора подпора за обработвания детайл (върху подпората за обработвания детайл)
(49) Болт с резба
(50) Адаптер за прахоулавяне
(51) Винт с глава с вътрешен шестостен за захващане на циркулярен диск
(52) Застопоряващ фланец
(53) Вътрешен застопоряващ фланец
(54) Крепежни винтове за подложна пластина

(55) Винт за защитното капаче на лазера

(56) Застопоряващ винт за корпуса на лазера

(57) Корпус на лазера

(58) Ђглов индикатор за ъгъл на скосяване (хоризонтално)

(59) Винт за ъгловия индикатор (хоризонтално)

(60) Винт за ъгловия индикатор (вертикално)

(61) Отвори за хващане

Технически данни

Акумулаторен панелен трион GCM 18V-216 D GCM 18V-216 D

Каталожен номер	3 601 M51 0.. 3 601 M51 0B.
		3 601 M51 08.
Номинално напрежение V= 18 18
Обороти на празен ход ^A)	min ^-1	5000 5000
Тип лазер пт 650 650
	mW < 1 < 1
Клас лазер 2 2
Тегло ^B)	kg 16,4-17,4 16,4-17,4
Препоръчителна температура на околната среда при зареждане	°C 0 ... +35 0 ... +35
Разрешена температура на околната среда при работа ^C) и при складиране	°C -20 ... +50 -20 ... +50
Препоръчителни акумулаторни батерии GBA 18V...	ProCORE18V...	GBA 18V...
		ProCORE18V...
Препоръчителни зарядни устройства GAL 18...	GAX 18...	GAL 18...
	GAL 36...	GAX 18...
		GAL 36...

Размери на подходящи циркулярни дискове

Диаметър на циркулярния диск D	mm 216 216
Дебелина на тялото на диска	mm	1,2-1,8	1,2-1,8
Диаметър на отвора d	mm 30	25,4

A) Измерено при 20–25 °C с акумулаторна батерия ProCORE18V 8.0Ah.
В) в зависимост от използваната акумулаторна батерия
C) Ограничена мощност при температури <0°C.
Допустими размери на обработвания детайл (максимални/минимални): (вж. „Допустими размери на обработвания детайл“, Страница 314)
Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.

Информация за излъчван шум

Стойностите на емисии на шум са установени съгласно EN IEC 62841-3-9.

Равнището А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 93 dB(A); мощност на звука 107 dB(A). Неопределеност K = 3 dB.

Посоченото в това ръководство за експлоатация ниво на излъчвания шум е измерено по посочен в стандартите метод и може да служи за сравняване на различни елект-

роинструменти. То е подходящо също така за предварителна оценка на емисиите шум.

Посоченото ниво на излъчвания шум е представително за основните приложения на електроинструмента. Ако обаче електроинструментът се ползва в други условия, с различни работни инструменти или след недобро поддържане, нивото на излъчвания шум може да е различно. Това би могло значително да увеличи емитирания шум през периода на ползване на електроинструмента.

За по-точното оценяване на излъчвания шум трябва да се отчитат и периодите, в които електроинструментът е изк-

лючен или работи на празен ход. Това би могло значително да намали емитирания шум през периода на ползване на електроинструмента.

Акумулаторна батерия

Bosch продава акумулаторни инструменти и без акумулаторна батерия. Дали в обема на доставката на Вашия електрически инструмент се съдържа акумулаторна батерия, можете да научите от опаковката.

Зареждане на акумулаторната батерия

▶ Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни устройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна батерия.

Указание: Литиево-йонните акумулаторни батерии се доставят частично заредени поради международните предписания за транспорт. За да се гарантира пълната мощност на акумулаторната батерия, заредете я напълно преди първата употреба.

Поставяне на акумулаторната батерия

Вкарайте заредената акумулаторна батерия в гнездото за акумулаторна батерия докато усетите прещракване.

Изваждане на акумулаторната батерия

За изваждане на акумулаторната батерия натиснете бутона за освобождаване и издърпайте акумулаторната батерия. При това не прилагайте сила.

Акумулаторната батерия разполага с 2 степени на застопоряване, с което се предотвратява изпадането й при натискане по невнимание на деблокиращия бутон. Когато акумулаторната батерия е поставена в електроинструмента, се придържа в нужната позиция от пружина.

Индикатор за акумулаторната батерия

Указание: Не всеки тип акумулаторна батерия разполага с индикатор за състоянието на зареждане.

Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулаторната батерия. Поради съображения за сигурност проверката на степента на зареденост е възможна само когато електроинструментът е в покой.

За да видите степента на зареденост на батерията, натиснете бутона за индикация или. Това е възможно също и при извадена акумулаторна батерия.

Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена.

Акумулаторна батерия модел GBA 18V...

Светодиод Капацитет

Непрекъснато светене 3 × зелено 60–100 %

Светодиод Капацитет

Непрекъснато светене 2 × зелено 30–60 %

Непрекъснато светене 1 × зелено 5–30 %

Мигаща светлина 1 × зелено 0–5 %

Акумулаторна батерия модел ProCORE18V...

Светодиод Капацитет

Непрекъснато светене 5 × зелено 80–100 %

Непрекъснато светене 4 × зелено 60–80 %

Непрекъснато светене 3 × зелено 40–60 %

Непрекъснато светене 2 × зелено 20–40 %

Непрекъснато светене 1 × зелено 5–20 %

Мигаща светлина 1 × зелено 0–5 %

Указания за оптимална работа с акумулаторната батерия

Предпазвайте акумулаторната батерия от влага и вода.

Съхранявайте акумулаторната батерия само в температурния диапазон от – 20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слънце.

Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Спазвайте указанията за бракуване.

Монтиране

Изваждайте от електроинструмента акумулаторната батерия преди всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.

Окомплектовка

Моля, вижте изображението на окомплектовката в началото на ръководството за експлоатация.

Преди да започнете експлоатация на електроинструмента дали всички изброени по-долу елементи са налични:

– Циркуляр за ламперия с монтиран диск
- Притискащо колело (45)
– Регулируема опорна шина (26)
- Винтова скоба (41)
– Шестостенен ключ/права отвертка (43)
- Прахоуловителна торба (37)
– Подпори за обработвания детайл (24) (2 броя)

310|Български

Указание: Огледайте електроинструмента за евентуални повреди.

Преди да продължите използването на електроинструмента, трябва внимателно да проверите дали предпазните съоръжения или леко повредени детайли функционират изрядно и съобразно предназначението си. Проверете дали подвижните детайли функционират правилно и не се заклинват или дали има други повредени детайли. Всички детайли трябва да са монтирани правилно и да изпълняват всички условия за безопасна работа.

Повредени предпазни съоръжения и детайли трябва да бъдат ремонтирани или заменени от квалифициран техник в оторизиран сервис за електроинструменти на Бош.

Монтиране на елементи

– Извадете внимателно всички включени в окомплектовката детайли.
– Отстранете всички опаковъчни материали от електроинструмента и включените в окомплектовката детайли.
- За улесняване на работата при монтиране на включените в окомплектовката детайли електроинструментът трябва да е в позиция за транспортиране.

Монтиране на подпори за обработвания детайл (вж. фигур. А1)

Подпорите за обработвания детайл (24) могат да се позиционират вляво, вдясно или отпред върху електроинструмента. Гъвкавата щекерна система Ви позволява множество удължителни и разширителни варианти (вж. фиг. G).
– Пъхнете според нуждата подпората за обработвания детайл (24) в поставките (47) върху електроинструмента или в поставките (48) на втората подпора за обработвания детайл.
▶ Никога не носете електроинструмента за подпорите за обработвания детайл.

Използвайте при транспортиране на електроинструмента само транспортните съоръжения.

Монтиране на затегателното колело (вж. фигур. А2)

Затегателното колело (45) фиксира настроения вертикален въл на скосяване и е необходимо за сигурната работа.

– Развийте шестостенната гайка на болта с резба (49).
- Завийте затегателното колело (45) по посока на часовника върху болта с резба (49) и затегнете.

Регулируемата опорна шина (26) трябва да се монтира преди рязането.

– Избутайте опорната шина (26) вдясно от циркулярния диск в съответния канал и затегнете фиксиращия винт (44).

Заравнената част на опорната шина трябва при това да сочи навътре към циркулярния диск.

Стационарно или мобилно монтиране

▶ За осигуряване на сигурна работа с електроинструмента, преди да го използвате, трябва да го монтирате на равна и стабилна работна повърхност (напр. работен тезгях).

Монтиране на работна повърхност (вж. фиг. В1-В2)

- Застопорете електроинструмента с подходящи винтови съединения към работната повърхност. За тази цел служат отворите (13).

или

- Застопорете електроинструмента с обикновени винтови скоби, като го захванете за краката към работната повърхност.

Монтаж върху работен стенд на Bosch

Стендовете GTA на Bosch осигуряват сигурно захващане на електроинструмента към всякаква повърхност благодарение на регулируемите си по височина крака. Опорните повърхности за детайлите на стендовете служат за подпиране на дълги детайли.

▶ Прочетете всички приложени към стенда предупреждения и указания. Несьобразяването с предупрежденията и неспазването на указанията могат да имат за последствие токов удар, пожар и/или тежки травми.
▶ Преди да монтирате електроинструмента, сглобете внимателно и правилно стенда. Правилното слобяване на стенда е важно, за да бъде избягната опасността от внезапното му разпадане по време на работа.
- Монтирайте електроинструмента към стенда, докато е в позиция за транспортиране.

Гъвкаво поставяне (не се препоръчва!) (вж. фиг. В3)

Когато в редки случаи не е възможно да монтирате електроинструмента на равна стабилна работна повърхност, по изключение като помощью решение можете да го поставите с приспособление срещу преобръщане.

▶ Без подпорите електроинструментът не стои стабилно и особено при разрязване под максимально възможни хоризонтални и/или вертикални наклони съществува опасност да се преобърне.

- Завъртете подпората (18) така навътре или навън, че електроинструментът да е застане стабилно върху работната повърхност.

Система за прахоулавяне

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съ-

държащи азбест материали само от съответно обучени квалифицирани лица.

– По възможност използвайте подходяща за обработвания материал система за прахоулавяне.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

▶ Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени.

Прахоулавянето може да бъде блокирано от прах, стърготини или откъртени от детайла парченца.

– Изключете електроинструмента и извадете акумулаторната батерия.
– Изчакайте, докато циркулярният диск спре напълно.
- Открийте и отстранете причината за запушването.

Собствена система за прахоулавяне (вж. фигур. С)

За лесно събиране на отделяните стружки използвайте включената в окомплектовката прахоуловителна торба (37).

– Настройте транспортната ръкохватка (3) отвесно.
– Вкарайте и завъртете прахоуловителната торба (37) върху адаптера за прахоулавяне (50) така, че щифтчето на прахоуловителната торба да се фиксира в жлеба върху адаптера за прахоулавяне.

По време на работа прахоуловителната торба не трябва да влиза в съприкосновение с подвижните детайли на електроинструмента.

Изпразвайте своевременно прахоуловителната торба.

▶ Проверявайте и почиствайте прахоуловителната торба след всяка употреба.

▶ За да предотвратите опасността от пожар, след рязане на алуминиеви сплави почиствайте прахоуловителната торба.

Външна система за прахоулавяне

За аспирация към адаптера за прахоулавяне (50) можете да свържете и маркуч на прахосмукачка (∅ 35 mm).

- Свържете маркуча на прахосмукачката с адаптера за прахоулавяне (50).

Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.

Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана прахосмукачка.

Изваждайте от електроинструмента акумулаторната батерия преди всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.

▶ При монтирането на циркулярния диск работете с предпазни ръкавици. При допир до циркулярния диск съществува опасност да се нараните.

Използвайте само режещи дискове, чиято максимально допустима скорост на въртене е по-висока от скоростта на въртене на празен ход на Вашия електроинструмент. Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация данни и са изпитани по EN 847-1 и обозначени по съответния начин.

Използвайте само дискове, които се препоръчват от про- изводителя на електроинструмента и са подходящи за об- работвания от Вас материал. Това предотвратява прегря- ването на зъбите при рязане.

Демонтиране на циркулярния диск

– Поставете електроинструмента в работна позиция.
– Наклонете предпазния кожух (10) назад и го задръжте в тази позиция.
- Завъртете винта с глава с вътрешен шестостен (51) с шестостенния ключ (6 mm) (43) и натиснете едновременно застопоряването на вала (31), докато не се фиксира.
- Задръжте бутона за блокиране на вала (31) натиснат и развитите винта (51), като го въртите по посока на часовниковата стрелка (лява резба!).
– Демонтирайте застопоряващия фланец (52).
– Извадете циркулярния диск (30).
– Бавно спуснете шарнирно окачения предпазен кожух надолу.

Монтиране на циркулярния диск

▶ При монтиране внимавайте посоката на рязане на зъбите (означена със стрелка върху циркулярния диск) да съвпада с посоката на стрелката върху предпазния кожух!

Ако е необходимо, почистете всички детайли, които ще монтирате.

– Наклонете шарнирно окачения предпазен кожух (10) назад и го задръжте в тази позиция.
– Поставете новия циркулярен диск на вътрешния застопоряващ фланец (53).
– Монтирайте застопоряващия фланец (52) и винта с глава с вътрешен шестостен (51). Натиснете блокирането на вала (31), докато захване вала с прещракване, и затегнете винта с глава с вътрешен шестостен обратно на часовниковата стрелка.
– Бавно спуснете шарнирно окачения предпазен кожух надолу.

▶ Изваждайте от електроинструмента акумулаторната батерия преди всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.

312 | Български

Транспортно обезопасяване (вж. фигур Е)

Транспортно обезопасяване (34) улеснява пренасянето на електроинструмента до различни работни площадки.

Освобождаване на електроинструмента (работна позиция)

– Натиснете малко надолу рамото на електроинструмента, като го захванете за ръкохватката (7), за да освободите приспособлението за застопоряване при транспортиране (34).
- Издърпайте бутона за застопоряване при транспорти- ране (34) докрай навън.
- Повдигнете бавно нагоре рамото на електроинструмента.

Блокиране на електроинструмента (позиция за транспортиране)

– Освободете винта (1), ако блокира механизма за из- тегляне (2). Издърпайте рамото на електроинструмен- та докрай напред и за блокиране на механизма за из- тегляне отново затегнете винта.
- Издърпайте дълбочинния ограничител (39) нагоре.
- За застопоряване на масата на циркуляра (12) затегнете ръкохватката (16).
– Наклонете рамото на електроинструмента надолу, като го захванете за ръкохватката (7), докато ръкохватката за осигуряване при транспортиране (34) може да бъде вкарана докрай навътре.

С това рамото на електроинструмента е захванато сигурно в позиция за транспортиране.

Подготовка за работа

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригирате.

За целта трябва да имате опит и съответните специализирани инструменти.

Тази дейност ще бъде извършена бързо и качествено в оторизиран сервис за електроинструменти на Бош.

Удължаване/разширяване на стенда за рязане (вж. фигур. F-G)

Свободните краища на дълги и тежки детайли трябва да бъдат подпирани по подходящ начин.

Масата на циркуляра може с помощта на удължаванията на масата на циркуляра (23) да се удължава наляво и надясно.

– Разхлбаете затегателния винт (22).
– Издърпайте удължаването на масата на циркуляра (23) до желаната дължина навън.
- За застопоряване на удължителя на работния плот от- ново затегнете болта (22).

Гъвкавата щекерна система на попорите за обработвания детайл (24) Ви позволява множество удължителни и разширителни варианти.

– Пъхнете според нуждата подпората за обработвания детайл (24) в поставките (47) върху електроинструмента или в поставките (48) на втората подпора за обработвания детайл.

▶ Никога не носете електроинструмента за подпорите за обработвания детайл. Използвайте при транспортиране на електроинструмента само транспортните съоръжения.

Изместване на опорната шина (вж. фиг. Н)

При рязане под наклон в хоризонтална и/или вертикална равнина трябва според посоката на рязане да изтеглите навън, респ. да отстраните изцяло лявата или дясната регулируемата опорна шина (26).

Вертикаленъгъл на скосява-не	Хоризонталенъгъл на скосява-не
0^ –22,5°(вляво/вдясно)	>0^	– Разхлабете левия/десния фиксиращ винт (44).– Издърпайте докрай навън лявата/дясната регулируема опорна шина (26).
22,5°–47°(вляво/вдясно)	≤ 48^ (вляво/вдясно)	– Разхлабете левия/десния фиксиращ винт (44).– Издърпайте докрай навън лявата/дясната регулируема опорна шина (26).– Извадете нагоре регулируемата опорна шина.

Застопоряване на детайла (вж. фигур. I)

За осигуряване на оптимална сигурност на работа трябва винаги да застопорявате детайла.

Не обработвайте детайли, които са твърде малки, за да бъдат застопорени механично.

– Притискайте разрязвания детайл здраво към опорните шини (26) и (25).

– Вкарайте включената в окомплектовката винтова скоба (41) в един от предвидените за целта отвори (42).
– Настройте резбовия вал (40) на винтовата стяга спрямо височината на обработвания детайл.
– Затегнете здраво резбовия вал (40) и така захванете детайла.

Настройване на ъгъл на среза в хоризонтална равнина

Настройване на ъгъла на наклон хоризонтален стандартен (вж. фиг. J)

За бързото и прецизно настройване на често използвани ъгли на хоризонтален наклон върху стенда за рязане са предвидени канали (20):

наляво надясно

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Освободете застопоряващата ръкохватка (16), ако е затегната.
  – Издърпайте лоста (17) и завъртете стенда (12) наляво или надясно до желания надрез.
  – След това отпуснете лоста. Трябва да усетите отчетливото прещракване, с което той влиза в надреза.
• Отново затегнете ръкохватката (16).

Настройване на произведен ъгъл на скосяване в хоризонтална равнина (вж. фиг. К)

Хоризонталният тъгъл на наклон може да се настройва в диапазон от 48° (наляво) до 48° (надясно).

• Освободете застопоряващата ръкохватка (16), ако е затегната.
  – Изтеглете лоста (17) и същевременно натиснете застопоряващата ръкохватка (15), докато тя не се фиксира в предвидения за това канал. С това стендът за рязане се освобождава и може да се върти свободно.
  – Завъртете стенда за рязане (12) за фиксиращата ско- ба наляво или надясно, докато ъгловият индикатор (58) не покаже желания хоризонтален ъгъл на наклон.
  – Отново затегнете застопоряващата ръкохватка (16).
• За да освободите отново лоста (17) за настройване на стандартни ъгли на скосяване), издърпайте лоста нагоре.
  Бутоњт за застопоряване на лоста (15) отскача отно- во в първоначалната си позиция и лостът (17) може от- ново да влиза и да се захваща в изрязаните за целта канали (20).

Настройване на наклона на среза във вертикална равнина

Вертикалниятъгъл на наклон може да се настройва в диапазон от 47° (наляво) до 47° (надясно).

За бързото и прециэно настройване на често използвани вертикални ъгли на скосяване са предвидени фиксирани позиции за ъглите 0°, 22,5° и 45°.

– Уверете се, че затегателното колело (45) е монтирано (вж. „Монтиране на затегателното колело (вж. фигур. А2)“, Страница 310).

Настройване на вертикален стандартен ъгъл на скосяване (вж. фиг. L)

– Изтеглете регулируемите опорни шини (26) докрай навън, респ. отстранете ги докрай.

• Освободете затегателното колело (45).
  – Изтеглете застопоряващия лост (46) навън и го застопорете в положение за свободен ход. Така можете да използвате целия наклон на среза (наляво и надясно).

– Наклонете наляво или надясно рамото на електроинструмента, като го държите за ръкохватката (7), докато ъгловият индикатор (28) покаже желания вертикален стандартен ъгъл на скосяване.

- Завъртете застопоряващия лост (46). Застопоряващият лост трябва да се фиксира осезаемо в позицията на желания вертикален стандартен ъгъл на скосяване.

- Отново затегнете затегателното колело (45).

Настройване на произволни наклони на скосяване във вертикална равнина

– Изтеглете регулируемите опорни шини (26) докрай навън, респ. отстранете ги докрай.
- Освободете затегателното колело (45).
– Изтеглете застопоряващия лост (46) навън и го застопорете в положение за свободен ход. Така можете да използвате целия наклон на среза (наляво и надясно).
– Наклонете наляво или надясно рамото на електроинструмента, като го държите за ръкохватката (7), докато ъгловият индикатор (28) покаже желания вертикален ъгъл на наклона.
- Отново затегнете затегателното колело (45).

▶ Винаги затягайте застопоряващата ръкохватка (16) и затегателното колело (45) преди рязане. В противен случай циркулярният диск може да се заклини в разрязвания детайл.

Включване (вж. фигур. М)

– За включване на електроинструмента първо преместете блокировката (5) до средата и след това натиснете пусковия прекъсвач (6) и го задръжте натиснат.

Указание: Поради съображения за сигурност пусковият прекъсвач (6) не може да бъде застопорен във включено положение и по време на работа трябва да бъде държан натиснат.

Изключване

- За изключване отпуснете пусковия прекъсвач (6).

Рязане

Общи указания за рязане

▶ Винаги затягайте застопоряващата ръкохватка (16) и затегателното колело (45) преди рязане. В противен случай циркулярният диск може да се заклини в разрязвания детайл.
▶ Винаги, когато разрязвате, предварително трябва да се уверите, че по цялата дължина на среза циркулярният диск няма да допре опорната шина, винтовите скоби или други елементи на електроинстру-

314|Български

мента. Отстранете евентуално монтирани помощни опори или съответно ги преместете.

Разрязвайте само материали, включени в описанието на предназначението на електроинструмента.

Не обработвайте деформирани детайли. Детайлът трябва да има винаги прав ръб, с който да се опира в опорната шина.

Свободните краища на дълги и тежки детайли трябва да бъдат подпирани по подходящ начин.

Уверете се, че шарнирно окаченият предпазен кожух функционира нормално и може да се движи свободно. При спускане на рамото на електроинструмента надолу предпазният кожух трябва да се отваря. При повдигане на рамото на електроинструмента нагоре предпазният кожух трябва отново да се затваря над циркулярния диск и да се застопорява в най-горна позиция.

▶ Не заставайте в една равнина с циркулярния диск пред електроинструмента, а винаги встрани. Така тялото Ви е предпазено от евентуален откат.
– Дръжте пръстите и ръцете си на безопасно разстояние от въртящите се елементи на електроинструмента.
– Не поставяйте ръцете си напряко пред рамото на електроинструмента.

Рязане с подаване

• За разрязване с помощта на приспособлението за из- тегляне (2) (широки детайли), развийте застопорява- щия винт (1), ако е затегнат.
• При нужда установете желания ъгъл на скосяване в хоризонтална и/или вертикална равнина.
  – Притискайте разрязвания детайл здраво към опорните шини (25) и (26).
• Застопорете детайла по подходящ за размерите му начин.
  – Издърпайте рамото на инструмента на такова разстояние от опорната шина (25), че циркулярният диск да застане непосредствено пред детайла.
• Включете електроинструмента.
• С помощта на ръкохватката (7) спуснете рамото на инструмента бавно надолу.
  – След това, като притискате рамото към опорните шини (25) и (26), разрежете детайла с равномерно подаване.
  – Изключете електроинструмента и изчакайте циркулярният диск напълно да спре да се върти.
  – Повдигнете бавно нагоре рамото на електроинструмента.

Рязане без подаване (отрязване по дължина) (вж. фиг. 0)

– За разрязване без преместване (малки детайли) развийте, ако е необходимо, застопоряващия винт (1). Преместете рамото на електроинструмента до упор по

посока на опорната шина (25) и отново затегнете винта (1).

– При нужда установете желания ъгъл на скосяване в хоризонтална и/или вертикална равнина.
– Притискайте разрязвания детайл здраво към опорните шини (25) и (26).
- Застопорете детайла по подходящ за размерите му начин.
- Включете електроинструмента.
- С помощта на ръкохватката (7) спуснете рамото на инструмента бавно надолу.
– Разрежете детайла с равномерно подаване.
– Изключете електроинструмента и изчакайте циркуляр- ният диск напълно да спре да се върти.
– Повдигнете бавно нагоре рамото на електроинструмента.

Указания за работа

Обозначаване на линията на среза (вж. фиг. Р)

Два лазерни лъча Ви показват линията на среза на циркулярния диск. Така можете да позиционирате детайла прецизно, без да отваряте шарнирно окачения предпазен кожух.

– Включете лазерните лъчи като докоснете за кратко пусковия прекъсвач (6) без да натискате деблокира-щия бутон (5).
– Подравнете предварително маркираната върху детайла линия на среза между двете лазерни линии.

Указание: Преди да започнете разрязването, проверете дали линията на среза е позиционирана правилно (вж. „Настройване на лазера“, Страница 315). Лазерните лъчи биха могли напр. да се отместят вследствие на вибрации при тежки режими на работа.

Допустими размери на обработвания детайл

Максимален размер на детайла:

Хоризонталенъгъл на скосяване	Вертикаленъгълна скосяване	Височина х широчина [mm]
0^ 0^ 70 × 305
45^ (вляво/вдяс-но)	0^ 70 × 215
45^ (вляво) 45^ (вляво) 42 × 215
45^ (вдясно) 45^ (вдясно) 20 × 215
0^ 45^ (вляво) 42 × 305
0^ 45^ (вдясно) 20 × 305

Минимални детайли (= всички детайли, които могат да бъдат захванати с включената в окомплектовката винтова скоба (41) вляво или вдясно от циркулярния диск): 100 x 40 mm (дължина х ширина)

Максимална дълбочина на рязане (0°/0°): 70 mm

Регулиране на дълбочинния ограничител (изработване на жлебове) (вж. фигур. Q)

Ако искате да направите жлеб, трябва да настроите съответно дълбочинния ограничител.

– Наклонете дълбочинния ограничител (39) напред.
– Наклонете рамото на електроинструмента до желаната позиция, като го държите за ръкохватката (7).
- Завъртете регулиращия винт (38), докато краят му допре до дълбочинния ограничител (39).
- Повдигнете бавно нагоре рамото на електроинструмента.

Отрязване на еднакво дълги детайли (вж. фиг. R)

За лесното отрязване на еднакво дълги детайли можете да използвате левия или десния надljжен ограничител (36).

- Завъртете надljжния ограничител (36) нагоре.

– Настройте желаната дължина на удължаването на масата на циркуляра (23) до желаната дължина на обработваемия детайл.

Специални детайли

При разрязване на огънати или кръгли детайли трябва да ги застопорите специално, така че да ги осигурите срещу измятане. По линията на среза не трябва да възниква междина между детайла, опорната шина и стенда за рязане.

Ако е необходимо, трябва предварително да изработите подходящи застопоряващи детайли.

Смяна на подложните пластини (вж. фиг. S)

Вложките (14) могат след продължителна работа с електроинструмента да се износят.

– Поставете електроинструмента в работна позиция.
– Развийте винтовете (54) с обикновена кръстата отвертка и свалете старата подложна пластина (14).
– Поставете новата подложна пластина и отново затегнете винтовете (54).

Настройване на лазера

Указание: За проверка на функционирането на лазера електроинструментът трябва да е включен в захранваша- та мрежа.

По време на настройване на лазера (напр. при преместване на рамото на електроинструмента) никога не натискайте пусковия прекъсвач. Включването на електроинструмента по невнимание може да предизвика тежки травми.
– Поставете електроинструмента в работна позиция.
- Завъртете масата на циркуляра (12) до надреза (20) за 0°. Лостът (17) трябва да се захване в канала с отчетливо прещракване.

За осигуряването на точност на срезовете след продължително ползване трябва да проверите и при необходимост да донастроите лазерните линии.

За целта трябва да имате опит и съответните специализи-

рани инструменти.

Тази дейност ще бъде извършена бързо и качествено в оторизиран сервис за електроинструменти на Bosch.

– Разчертайте върху детайл права линия, по която ще го разрежете.
– С помощта на ръкохватката (7) спуснете рамото на инструмента бавно надолу.
– Поставете детайла така, че зъбите на циркулярния диск да са подравнени спрямо линията на среза.
– Задръжте детайла в тази позиция и бавно повдигнете рамото на електроинструмента нагоре.
- Застопорете детайла.
– Включете лазерните лъчи с превключвателя (6), без да натискане блокажа за включване (5).

Лазерните лъчи трябва да се виждат по цялата дължина отляво и отдясно на еднакво разстояние от начертаната върху детайла линия на среза, също и когато рамото на инструмента се спуска надолу.

Свалете предпазното капаче на лазера (вж. фиг. Т2)

– Развийте двата винта (55) на предпазното капаче на лазера (8) с шестостенния ключ/правата отвертка (43) и свалете предпазното капаче на лазера.

Регулиране на страничното отклонение при преместване на рамото на инструмента (вж. фигур. Т3-Т4)

– Развийте крепежния винт (56) (ок. 1–2 оборота). Не развивайте винта докрай.
– Изместете корпуса на лазера (57) вдясно или вляво докато при преместване назад на рамото на инструмента лазерните линии вече не се изместват встрани.
– Задръжте корпуса на лазера (57) в тази позиция и от- ново затегнете крепежния винт (56).
- Затегнете отново предпазното капаче на лазера (8).

Проверка и настройка на основните параметри

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригирате.

За целта трябва да имате опит и съответните специализирани инструменти.

Тази дейност ще бъде извършена бързо и качествено в оторизиран сервис за електроинструменти на Бош.

Изравняване (хоризонтално) на индикацията за ъгъл (вж. фигур. U)

– Поставете електроинструмента в работна позиция.
- Завъртете масата на циркуляра (12) до надреза (20) за 0°. Лостът (17) трябва да се захване в канала с отчетливо прещракване.

316|Български

Проверка

Стрелката (58) трябва да е подравнена спрямо маркировката 0 на скалата (21).

Регулиране

– Развийте винта (59) с кръстата отвертка и подравнете стрелката за ъгъла спрямо маркировкатаг 0°.
- Затегнете винта отново.

Подравняване на ъгловия индикатор (вертикално) (вж. фиг. V)

– Поставете електроинструмента в работна позиция.
- Освободете затегателното колело (45).
- Изтеглете застопоряващия лост (46) навън и настройте с рамото на инструмента вертикален ъгъл на скосяване от 0°.
– Отпуснете застопоряващия лост (46). Застопоряващият лост трябва да се фиксира осезаемо на позицията
- Отново затегнете затегателното колело (45).

Проверка

Ъгловият индикатор (28) трябва да е подравнен спрямо маркировката О на скалата (27).

Регулиране

• Развийте винта (60) с кръстата отвертка и подравнете ъгловия индикатор спрямо маркировката 0°.
• Затегнете винта отново.

Изваждайте от електроинструмента акумулаторната батерия преди всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.

Преди транспортиране на електроинструмента трябва да изпълните следните стъпки:

• Развийте застопоряващия винт (1), ако е затегнат. Издърпайте рамото на електроинструмента докрай напред и отново затегнете застопоряващия винт.
  – Уверете се, че дълбочинният ограничител (39) е за- въртян докрай назад и регулиращият винт (38) при движение на рамото на инструмента не докосва нищо.
  – Поставете електроинструмента в позиция за транспортиране.
  – Отстранете всички детайли и приспособления, които не могат да бъдат монтирани здраво към електроинструмента. При транспортиране по възможност поставяйте неизползваните циркулярни дискове в затворени кутии.
  – Настройте транспортната ръкохватка (3) отвесно.
• Повдигнете електроинструмента, като го захванете за ръкохватката за пренасяне (3) или странично за повърхностите (61).
  За захващане на електроинструмента при пренасяне използвайте само предвидените за целта приспособления и никога предпазните съоръжения или подпорите за обработвания детайл.

Поддържане и сервис

Поддържане и почистване

Изваждайте от електроинструмента акумулаторната батерия преди всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

Шарнирно окаченият предпазен кожух трябва да може да се затваря самостоятелно. Затова поддържайте зоната около него чиста.

Винаги след работа почиствайте праха и стърготините с продухване със сгъстен въздух или с мека четка.

Почиствайте ролката (11) редовно.

Мерки за ограничаване на генерирания шум

• Плавно включване
  – Доставка със специално разработен циркулярен диск за намаляване на генерирания шум
  Мерки от потребителя:
  – Монтиране здраво към стабилна повърхност без възможност за вибриране
  – Използване на циркулярни дискове с конструкция, намаляваща генерирания шум
  – Редовно почистване на циркулярния диск и електро- инструмента

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.

Бракуване

Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Негодните за употреба електроинструменти и дефектните или изразходвани акумулаторни/обикновени батерии трябва да се изхвърлят разделно. Използвайте предвидените системи за събиране.

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.

Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница 317).

Македонски

(42) Отвори на столарската стега

LED-светилки Капацитет

LED-светилки Капацитет

Трајно светло 2 × зелено 30–60 %

Трајно светло 1 × зелено 5–30 %

Трепкаво светло 1 × зелено 0–5 %

LED-светилки Капацитет

Мерки на производителот:
