LIETOŠANAS INSTRUKCIJA BD 5055 W Classic Kärcher

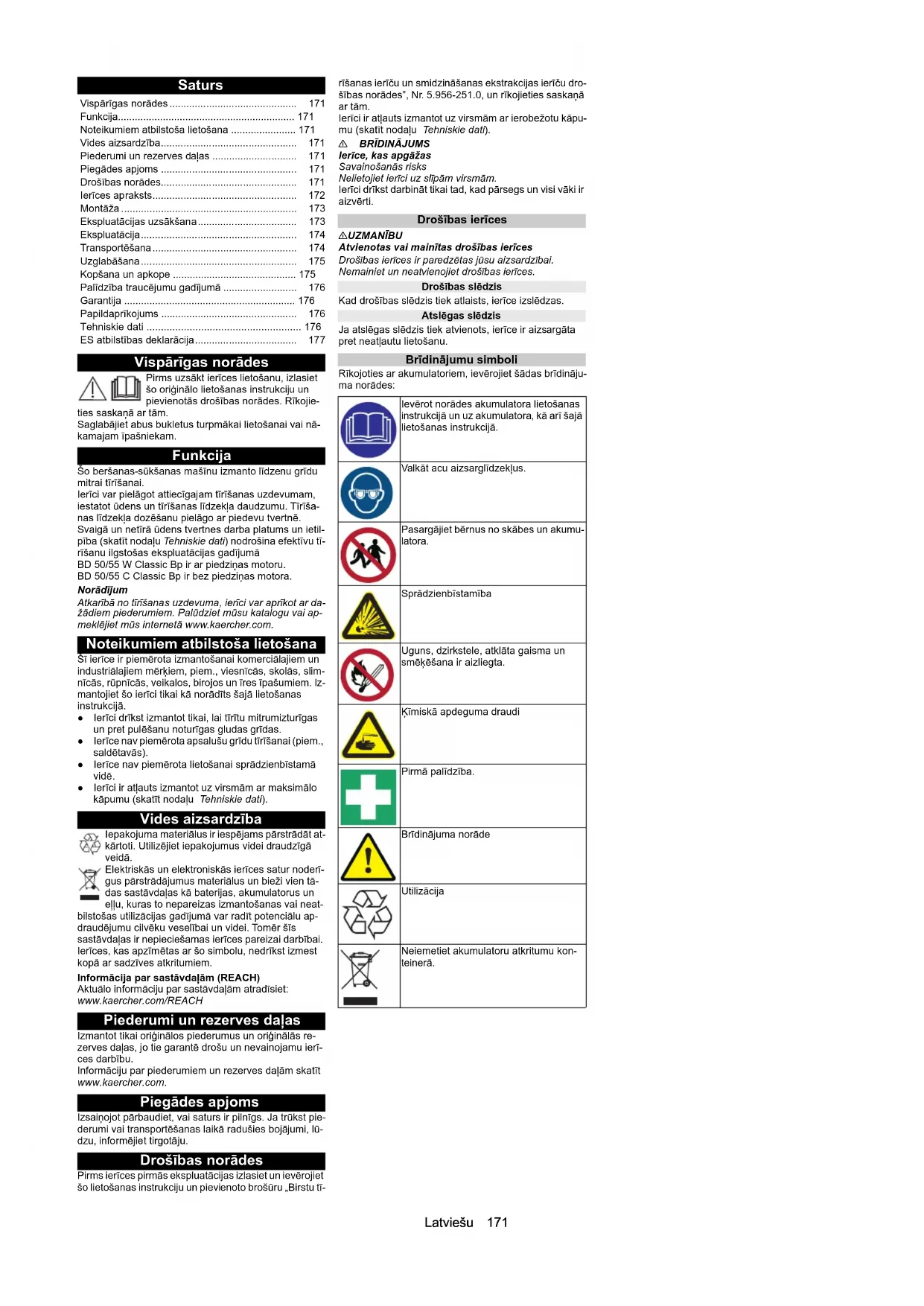

dB(A) 84,1 84,1 BD 50/55 W Classic Bp BD 50/55 C Classic Bp Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. ReiserLatviešu 171 Saturs Vispārīgas norādes Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie- ties saskaņā ar tām. Saglabājiet abus bukletus turpmākai lietošanai vai nā- kamajam īpašniekam. Funkcija Šo beršanas-sūkšanas mašīnu izmanto līdzenu grīdu mitrai tīrīšanai. Ierīci var pielāgot attiecīgajam tīrīšanas uzdevumam, iestatot ūdens un tīrīšanas līdzekļa daudzumu. Tīrīša- nas līdzekļa dozēšanu pielāgo ar piedevu tvertnē. Svaigā un netīrā ūdens tvertnes darba platums un ietil- pība (skatīt nodaļu Tehniskie dati) nodrošina efektīvu tī- rīšanu ilgstošas ekspluatācijas gadījumā BD 50/55 W Classic Bp ir ar piedziņas motoru. BD 50/55 C Classic Bp ir bez piedziņas motora. Norādījum Atkarībā no tīrīšanas uzdevuma, ierīci var aprīkot ar da- žādiem piederumiem. Palūdziet mūsu katalogu vai ap- meklējiet mūs internetā www.kaercher.com. Noteikumiem atbilstoša lietošana Šī ierīce ir piemērota izmantošanai komerciālajiem un industriālajiem mērķiem, piem., viesnīcās, skolās, slim- nīcās, rūpnīcās, veikalos, birojos un īres īpašumiem. Iz- mantojiet šo ierīci tikai kā norādīts šajā lietošanas instrukcijā. ● Ierīci drīkst izmantot tikai, lai tīrītu mitrumizturīgas un pret pulēšanu noturīgas gludas grīdas. ● Ierīce nav piemērota apsalušu grīdu tīrīšanai (piem., saldētavās). ● Ierīce nav piemērota lietošanai sprādzienbīstamā vidē

● Ierīci ir atļauts izmantot uz virsmām ar maksimālo kāpumu (skatīt nodaļu Tehniskie dati). Vides aizsardzība Iepakojuma materiālus ir iespējams pārstrādāt at- kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur noderī- gus pārstrādājumus materiālus un bieži vien tā- das sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neat- bilstošas utilizācijas gadījumā var radīt potenciālu ap- draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem. Informācija par sast āvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierī- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Piegādes apjoms Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst pie- derumi vai transportēšanas laikā radušies bojājumi, lū- dzu, informējiet tirgotāju. Drošības norādes Pirms ierīces pirmās ekspluatācijas izlasiet un ievērojiet šo lietošanas instrukciju un pievienoto brošūru „Birstu tī- rīšanas ierīču un smidzināšanas ekstrakcijas ierīču dro- šības norādes”, Nr. 5.956-251.0, un rīkojieties saskaņā ar tām. Ierīci ir atļauts izmantot uz virsmām ar ierobežotu kāpu- mu (skatīt nodaļu Tehniskie dati).

• Ierīce, kas apgāžas Savainošanās risks Nelietojiet ierīci uz slīpām virsmām. Ierīci drīkst darbināt tikai tad, kad pārsegs un visi vāki ir aizvērti. Drošības ierīces 몇 UZMANĪBU Atvienotas vai mainītas drošības ierīces Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces. Drošības slēdzis Kad drošības slēdzis tiek atlaists, ierīce izslēdzas. Atslēgas slēdzis Ja atslēgas slēdzis tiek atvienots, ierīce ir aizsargāta pret neatļautu lietošanu. Brīdinājumu simboli Rīkojoties ar akumulatoriem, ievērojiet šādas brīdināju- ma norādes: Vispārīgas norādes p. 171
• Funkcija p. 171
• Noteikumiem atbilstoša lietošana p. 171
• Vides aizsardzība p. 171
• Piederumi un rezerves daļas p. 171
• Piegādes apjoms p. 171
• Drošības norādes p. 171
• Ierīces apraksts p. 172
• Montāža p. 173
• Ekspluatācijas uzsākšana p. 173
• Ekspluatācija p. 174
• Transportēšana p. 174
• Uzglabāšana p. 175
• Kopšana un apkope p. 175
• Palīdzība traucējumu gadījumā p. 176
• Garantija p. 176
• Papildaprīkojums p. 176
• Tehniskie dati p. 176
• ES atbilstības deklarācija Ievērot norādes akumulatora lietošanas instrukcijā un uz akumulatora, kā arī šajā lietošanas instrukcijā. Valkāt acu aizsarglīdzekļus. Pasargājiet bērnus no skābes un akumu- latora. Sprādzienbīstamība Uguns, dzirkstele, atklāta gaisma un smēķēšana ir aizliegta. Ķīmiskā apdeguma draudi Pirmā palīdzība. Brīdinājuma norāde Utilizācija Neiemetiet akumulatoru atkritumu kon- teinerā.172 Latviešu Ierīces apraksts Pārskats par ierīcēm 1 Rupjo netīrumu siets2 Pūku siets3 Pludiņš4 Sukas galva:5 Diskveida suka6 Rokturis7 Drošības slēdzis 8 Netīrā ūdens noplūdes šļūtene ar dozēšanas ierīci 9 Netīrā ūdens tvertnes vāks 10 Home Base stiprinājuma sliede 11 Netīrā ūdens tvertne 12 **Akumulators 13 Svaigā ūdens filtrs 14 Svaigā ūdens tvertnes notece 15 Suku padeves pedālis 16 Šļakatu aizsargs 17 Svaigā ūdens tvertne 18 Datu plāksnīte 19 Šļūtenes apskava 20 Svaigā ūdens tvertnes iepildīšanas piltuve 21 Iesūkšanas sija 22 Iesūkšanas sijas noslēgs 23 Sukas galvas pedālis 24 Iesūkšanas sijas nolieces iestatīšana 25 Sūkšanas šļūtene 26 Ekscentra svira Iesūkšanas sijas piestiprināšanai p. 177

15Latviešu 173 27 Svaigā ūdens uzpildes līmeņa indikācija 28 Ūdens daudzuma regulators29 Akumulatora spraudnis30 Iesūkšanas sijas svira 31 Atslēgas slēdzis 32 Displejs33 Darba ātruma regulators(tikai ar BD 50/55 W Classic Bp) 34 Braukšanas virziena slēdzis (tikai ar BD 50/55 W Classic Bp) ** Nav iekļauts piegādes komplektācijā Krāsu marķējums ● Tīrīšanas procesa vai ikdienas apkopes vadības

lementi ir dzelteni. ● Apkopes un servisa vadības elementi ir gaiši pelēki. Simboli uz ierīces

• izvēles iespēja Montāža Iesūkšanas sijas uzstādīšana

1. Pagrieziet abas fiksācijas sviras uz augšu.

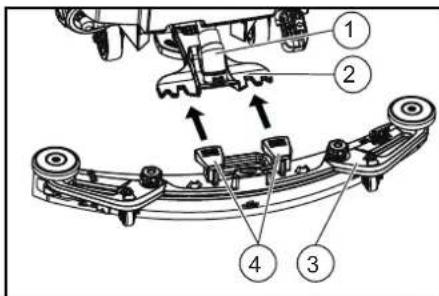

1 Sūkšanas šļūtene 2 Iesūkšanas sijas piekare3 Iesūkšanas sija4 Fiksācijas svira

2. Iesūkšanas siju ievietot iesūkšanas sijas stiprināju-

mā.3. Pagrieziet abas fiksācijas sviras uz leju. Akumulatori Modelim BD 50/55 ieteicamās bateriju paketesAkumulatori, kuriem nav nepieciešama regulāra apkope (mitrie akumulatori) BĪSTAMI Ūdens uzpilde akumulatora izlādētā stāvoklī Skābes noplūdes radīti skābes apdegumu draudi, ap- ģērba bojājumi Strādājot ar akumulatora skābi, izmantojiet aizsargbril- les. Ievērojiet priekšrakstus. Iespējamu skābes šļakatu gadījumā, uz ādas vai apģēr- ba, nekavējoties skalot ar lielu ūdens daudzumu. IEVĒRĪBAIŪdens lietošana ar piedevāmBojāti akumulatori, garantijas zudums Akumulatoru papildināšanai izmantojiet tikai destilētu vai atsāļotu ūdeni (EN 50272-T3). Neizmantojiet svešas piedevas, tā saucamos uzlaboša- nas līdzekļus, jo pretējā gadījumā garantija vairs nav spēkā.

1. Stundu pirms uzlādes procesa beigām uzpildīt des-

tilētu ūdeni. To darot, ievērot pareizo skābes līmeni atbilstoši akumulatora marķējumam. Uzlādes procesa beigās visām šūnām jāizdala gāzi. Bezapkopes akumulatori (AGM un gela akumulatori)IEVĒRĪBAIBojājumu risks, atverot AGM un gela akumulatorus!AGM un gela akumulatoriem nav nepieciešama apkope un tiem ir slēgts akumulatora korpuss. Uzpildīšana ar destilētu ūdeni vai akumulatora skābi nav iespējama un nav nepieciešama. Akumulatora korpusa atvēršana vai urbšana sabojās AGM vai gela akumulatoru un tas ir jā- nomaina.Neatvērt akumulatora korpusu un neurbt nevienu cau-rumu. Neapklāt pārspiediena vārstu un neizdarīt tam nekādas izmaiņas.

1. Veikt AGM un gela akumulatoru uzlādi tikai ar norā-

dītajām uzlādes ierīcēm, skatīt nodaļu: Akumulato- ra uzlāde.Akumulatoru ievietošana un pieslēgšana몇 UZMANĪBUAkumulatoru izņemšana un ievietošana Nestabils mašīnas stāvoklis Izņemot un ievietojot akumulatorus, pārliecinieties, vai mašīna atrodas stabilā stāvoklī.

Polaritātes maiņa Vadības elektronikas iznīcināšana Pieslēdzot akumulatoru ievērojiet pareizo polaritāti. IEVĒRĪBAIDziļā izlādeBojājumu risks Pirms ierīces ekspluatācijas uzlādējiet akumulatorus.

1. Notecināt netīro ūdeni.

2. Netīrā ūdens tvertni pacelt uz augšu.

3. Ievietojiet akumulatorus ierīcē kā norādīts.

115 Ah, 2.815-091.080 Ah, 2.815-090.0105 Ah, 2.815-100.076 Ah, 2.815-099.01 Distancers

4. Savienojiet polus ar pieslēguma kabeļiem no bateri-

jas uzstādīšanas komplekta.

5. Pieslēguma kabeli pieslēgt pie brīvajiem akumulato-

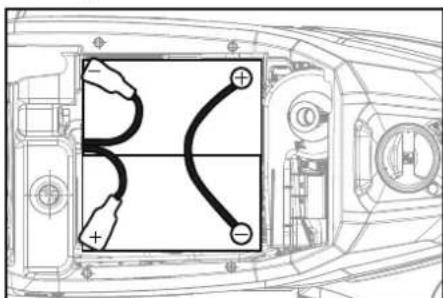

ra poliem (+) un (-).6. Ierīces akumulatora spraudni savienot ar akumula-tora puses akumulatora spraudni.

7. Netīrā ūdens tvertni atvāzt uz leju.

Akumulatora izņemšana몇 UZMANĪBUAkumulatoru izņemšana un ievietošana Nestabils mašīnas stāvoklis Izņemot un ievietojot akumulatorus, pārliecinieties, vai mašīna atrodas stabilā stāvoklī.

1. Atslēgas slēdzi pagriezt pozīcijā “0” un izņemt atslē-

2. Atvienot akumulatora spraudni.

3. Notecināt netīro ūdeni.

4. Netīrā ūdens tvertni pacelt uz augšu.

5. Atvienot iekārtas puses kabeli no akumulatora mī-

nus pola.6. No akumulatoriem atvienot atlikušos kabeļus.7. Izņemt akumulatoru.

8. Izlietotos akumulatorus utilizēt atbilstoši spēkā eso-

šajiem noteikumiem. Ekspluatācijas uzsākšana Akumulatora uzlāde BĪSTAMI Nepareiza uzlādes ierīces izmantošana Elektriskais trieciens Ievērojiet tīkla spriegumu un drošinātāju, kas norādīts uz ierīces tipa datu plāksnītes. Izmantojiet uzlādes ierīci tikai sausās telpās ar pietieka- mu ventilāciju.IEVĒRĪBAI Bīstamo gāzu uzkrāšanās, uzlādējot zem tvertnes Sprādzienbīstamība Pirms akumulatoru, kuriem nav nepieciešama regulāra apkope, uzlādes, netīrā ūdens tvertni nepieciešams pa- celt uz augšu.IEVĒRĪBAI Nepiemērotas uzlādes ierīces izmantošana Bojājumu risks Nesavienojiet uzlādes ierīci ar ierīces akumulatora spraudni. Izmantojiet tikai uzlādes ierīci, kas ir piemērota ievietotā akumulatora tipam. Izlasiet uzlādes ierīces ražotāja lietošanas instrukciju un pievērsiet īpašu uzmanību drošības norādēm. Uzlādes laiks vidēji aizņem aptuveni 10-15 stundas. Ierīci uzlādes laikā nav iespējams izmantot. Norādījum Ierīcei ir dziļās izlādes aizsardzība, t. i., kad tiek sa- sniegta minimālā pieļaujamā jauda, birstes motors un turbīna tiek izslēgtas.

1. Piebrauciet ierīci tieši pie uzlādes ierīces, izvairoties

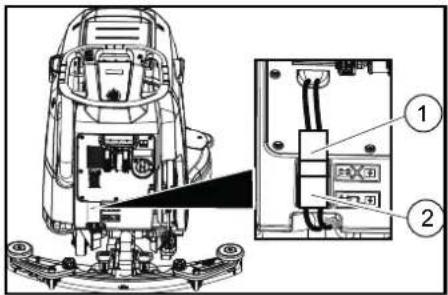

no kāpumiem.2. Atvienot ierīces puses akumulatora spraudni. Svaigā ūdens tvertnes izplūdes atvere Netīrā ūdens tvertnes izplūdes atvere Svaigā ūdens tvertnes uzpildes līmenis (25%) Uzlādes ierīces spraudni iespraust šeit Nostiprināšanas punkts*Mopa turētājsIEVĒRĪBAI Nepareizā pieslēgvieta Bojājumu risks Šeit NEIESPRAUST uzlādes ierīces spraud-

Sukas galvas pacelšanas / nolaišanas pe-dālisSuku padeves pedālis

4. Uzlādes ierīces tīkla spraudni iespraust kontaktligz-

5. Uzlādes procesu veikt saskaņā ar uzlādes ierīces

lietošanas instrukcijas norādēm.6. Ierīces akumulatora spraudni savienot ar akumula-tora puses akumulatora spraudni. Ekspluatācija

Bīstamības situācija ekspluatācijas laikā Savainošanās risks Draudu gadījumā atlaidiet drošības slēdzi. Degvielas uzpildeSvaigā ūdens uzpilde

1. Atvērt svaigā ūdens tvertnes vāciņu.

2. Svaigo ūdeni (maks. 50 °C) iepildīt līdz iepildīšana

ltuves apakšējai malai.Norādījum Svaigā ūdens šļūteni uzpildes laikā iespējams nofiksēt ar šļūtenes apskavu.

3. Aizvērt svaigā ūdens tvertnes vāciņu.

Tīrīšanas līdzekļu norādes

Nepiemēroti tīrīšanas līdzekļi Veselības apdraudējums, ierīces bojājumi Izmantojiet tikai ieteicamos tīrīšanas līdzekļus. Izmanto- jot citus tīrīšanas līdzekļus, operators uzņemas paaug- stinātu risku attiecībā uz ekspluatācijas drošību un negadījumu risku. Izmantojiet tikai tādus tīrīšanas līdzekļus, kas nesatur šķīdinātājus, sālsskābi un fluorūdeņražskābi. Ievērojiet drošības norādes uz tīrīšanas līdzekļiem. Norādījum Neizmantojiet spēcīgi putojošus tīrīšanas līdzekļus. Ieteicamie tīrīšanas līdzekļi Tīrīšanas līdzeklis

1. Tīrīšanas līdzekli ieliet svaigā ūdens tvertnē.

Norādījum Svaigā ūdens tvertnes iepildīšanas piltuves vāciņu ie- spējams izmantot, lai nomērītu pareizo tīrīšanas līdzekļa daudzumu. Tas iekšpusē ir aprīkots ar skalu. Ūdens apjoma iestatīšana

1. Ar regulatoru noregulējiet ūdens daudzumu atbilsto-

ši grīdas seguma netīrumiem. Norādījum Pirmo tīrīšanas mēģinājumu veikt ar nelielu ūdens dau- dzumu. Pakāpeniski palielināt ūdens daudzumu, līdz tiek sasniegts vēlamais tīrīšanas rezultāts. Norādījum Ja svaigā ūdens tvertne ir tukša, sukas galva turpina darbību bez šķidruma padeves. Iesūkšanas sijas iestatīšanaNolieces iestatīšana Nolieci jānoregulē tā, lai iesūkšanas sijas iesūkšanas atloce visā garumā vienmērīgi tiktu piespiesta grīdai.

1. Novietojiet ierīci uz virsmas bez slīpuma.

2. Atslēgas slēdzi pagriezt pozīcijā “ON”. Nolikt iesūk-

šanas siju.3. Ierīci mazliet pabrauciet uz priekšu.

4. Nolasiet līmeņrādi.

1 Skrūve2 Uzgrieznis 3 Līmeņrādis

5. Atskrūvējiet uzgriezni.

6. Skrūvi iestatīt tā, lai līmeņrāža rādījums atrastos

starp abām svītriņām.

7. Pievelciet uzgriezni.

8. Lai pārbaudītu ierīces jauno iestatījumu, vēlreiz pa-

brauciet īsu posmu uz priekšu. Ja nepieciešams, at- kārtojiet iestatīšanas procesu.

9. Atslēgas slēdzi pagriezt pozīcijā “OFF”.

Augstuma iestatīšana Augstuma regulēšana ietekmē iesūkšanas atloces izlie- kumu, kad tā saskaras ar grīdu. Norādījum Pamatiestatījums: 3 paplāksnes virs, 3 paplāksnes zem iesūkšanas sijas. Nelīdzena grīda: 5 paplāksnes virs, 1 paplāksne zem iesūkšanas sijas. Ļoti gluda grīda: 1 paplāksne virs, 5 paplāksnes zem iesūkšanas sijas.

1. Noskrūvēt uzgriežņus.

1 Uzgrieznis2 Paplāksne

3 Distancēšanas veltnis ar turētāju

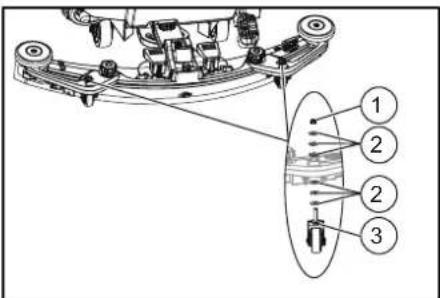

2. Ievietojiet vēlamo paplākšņu skaitu starp iesūkša-

nas siju un distancēšanas veltni.

3. Atlikušās paplāksnes ievietot virs distancēšana

Uzskrūvējiet uzgriezni un pievelciet.

5. Atkārtot procesu ar otro distancēšanas veltni.

Norādījum Abus distancēšanas veltņus noregulējiet vienādā aug- stumā.Tīrīšana Ierīces ieslēgšana

1. Atslēgas slēdzi iestatīt uz “1”.

Displejs secīgi attēlo: ● Kärcher; ● akumulatora uzlādes stāvokli un darba stundu skai- tu; ● intervālu līdz nākamajam klientu dienesta apmeklē- jumam; ● programmatūras versiju, vadības bloku; ● akumulatora uzlādes stāvokli un darba stundu skai- tu (ar BD 50/55 C Classic Bp); akumulatora uzlādes stāvokli un ātrumu (ar BD 50/ 55 W Classic Bp)BrauktNorādījum Tīrīšanas laikā braukšanas virzienu iespējams mainīt. Šādi, vairākas reizes braucot uz priekšu un atpakaļ, var intensīvi tīrīt izvēlēto vietu.

1. Virziena slēdzi iestatīt pozīcijā “uz priekšu”.

TīrīšanaNorādījum Lai uzlabotu nosūkšanas rezultātu, var regulēt iesūkša- nas sijas nolieci un augstumu (skatīt nodaļu Iesūkša- nas sijas iestatīšana).Norādījum Ja netīrā ūdens tvertne ir pilna, pludiņš aizver sūkšanas atveri un sūkšanas turbīna darbojas ar lielāku ātrumu. Šādā gadījumā pacelt iesūkšanas siju un braukt, lai iz- tukšotu netīrā ūdens tvertni.

1. Pagrieziet darba ātruma grozāmo pogu atbilsto

vēlamajai vērtībai. Displejā iestatīšanas laikā tiek attēlots ātrums. Mak- simālā ātruma rādījums tiek attēlots procentuāli.

2. Ar regulēšanas vārstu iestatīt ūdens daudzumu.

3. Iesūkšanas sijas sviru nospiest uz leju.Iesūkšanas sija tiek nolaista.Sākas sūkšana.4. Sukas galvas pedāli nospiest

uz leju, atfiksēt un ļaut pacelties uz augšu.

5. Drošības slēdzi pavilkt uz stumjamo rokturi.

Sukas galva sāk darbību un ierīce pārvietojas ar ies- tatīto ātrumu.Ekspluatācijas beigšanaTīrīšanas beigšana

1. Atlaist drošības slēdzi.

2. Sukas galvas pedāli nospiest uz leju un nofiksēt.

3. Īsu gabalu turpināt braukt.

Atlikušais ūdens tiek izsūknēts.

4. Pacelt iesūkšanas siju.

Sūkšana turpinās vēl 10 sekundes.

5. Atslēgas slēdzi iestatīt uz “0”.

6. Nepieciešamības gadījumā uzlādēt akumulatoru.

Netīrā ūdens notecināšana

Nepareiza notekūdeņu utilizācija Apkārtējās vides piesārņošana Ievērojiet vietējos notekūdeņu attīrīšanas noteikumus.

1. Izņemt noplūdes šļūteni no stiprinājuma un ievietot

to piemērotā savākšanas iekārtā.

2. Saspiest vai saliekt dozēšanas ierīci.

3. Atvērt dozēšanas ierīces vāku.

4. Notecināt netīro ūdeni. Ūdens daudzumu kontrolēt,

saspiežot vai saliecot.

5. Ar tīru ūdeni izskalot netīrā ūdens tvertni.

Svaigā ūdens ātra notecināša

1. Noskrūvēt svaigā ūdens notecināšanas noslēgu.

2. Notecināt svaigo ūdeni.

3. Uzlikt un pieskrūvēt svaigā ūdens notecināšana

slēgu.Norādījum Pārliecināties, ka šļūtenes pieslēgums svaigā ūdens tvertnes vāciņā pēc pievilkšanas atrodas zemākajā punktā. Transportēšana BĪSTAMIBraukšana kāpumāSavainošanās risks Izmantojiet ierīci iekraušanai un izkraušanai uz kāpu- miem tikai līdz maks. vērtībai (skatīt nodaļu Tehniskie dati).Brauciet lēnām.몇 UZMANĪBUSvara neievērošanaSavainojumu un bojājumu draudi Transportējot ņemiet vērā ierīces svaru. Izmantošana Tīrīšanas līdzek- lis Visu ūdensizturīgo grīdu uzturēša- nas tīrīšanaRM 746RM 756RM 780 Spīdīgu virsmu (piem., granīta) uztu- rēšanas tīrīšana RM 755 es Industriālo grīdas segumu uzturēša- nas tīrīšana un pamattīrīšana RM 69 ASF Porcelāna flīžu uzturēšanas tīrīšana un pamattīrīšanaRM 753 Sanitārās zonas flīžu uzturēšanas tī- rīšanaRM 751 Sanitārās zonas tīrīšana un dezin- fekcijaRM 732 Visu sārmu izturīgu grīdu (piem., PVC) atslāņošanaRM 752 Linoleja grīdu atslāņošana RM 754

3Latviešu 175 Iekraujiet ierīci tikai ar citas personas palīdzību vai, iz- mantojot kustības piedziņu.

1. Sukas galvas pedāli nospiest uz leju un nofiksēt.

2. Pacelt iesūkšanas siju.

3. Atslēgas slēdzi iestatīt uz “1”.

4. Braukšanas virzienu izvēlēties ar braukšanas virzie-

5. Drošības slēdzi pavilkt uz stumjamo rokturi.

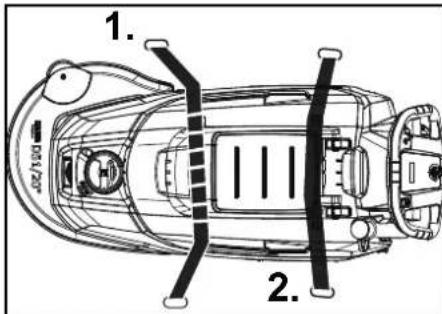

6. Transportējot transportlīdzeklī, ierīci ar fiksācijas cil-

pām, atbilstoši spēkā esošajām direktīvām, nodroši- nāt pret slīdēšanu un apgāšanos. Uzglabāšana 몇 UZMANĪBUSvara neievērošanaSavainojumu un bojājumu draudi Uzglabājot ņemiet vērā ierīces svaru.

Sals Sasaluša ūdens radīti ierīces bojājumi Pilnībā iztukšojiet ūdeni no ierīces. Uzglabājiet ierīci vietā, kur sals neiekļūst. ● Šo ierīci drīkst uzglabāt tikai iekštelpās. ● Pirms ilgstošas uzglabāšanas pilnībā uzlādēt aku- mulatorus. ● Uzglabāšanas laikā akumulatorus pilnībā uzlādē

vismaz reizi mēnesī. Kopšana un apkope BĪSTAMI Ierīce, kas neapzināti ieslēdzas Savainojuma draudi, strāvas sitiena bīstamība Pirms jebkuru darbu veikšanas pie ierīces, atslēgas slē- dzi iestatīt uz “0” un izņemt atslēgu. Atvienojiet uzlādes ierīces tīkla spraudni. Notecināt un utilizēt netīro un svaigo ūdeni. Drošības pārbaude /apkopes līgums Ar savu izplatītāju Jūs varat vienoties par regulāru dro- šības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, kon- sultējieties.Apkopes intervāliPēc katras lietošanasIEVĒRĪBAINeatbilstoša tīrīšanaBojājumu risks. Nenosmidziniet ierīci ar ūdeni. Neizmantojiet agresīvus tīrīšanas līdzekļus. Atsevišķo apkopes darbu aprakstus skatīt nodaļā Ap- kopes darbi. Notecināt netīro ūdeni. Ar tīru ūdeni skalot netīrā ūdens tvertni. Ierīces ārpusi notīrīt ar mitru drānu, kas mērcēta vieglā ziepjūdenī. Pārbaudīt pūku sietu, nepieciešamības gadījumā iz- tīrīt. Iztīrīt rup ju netīrumu sietu. Notīrīt iesūkšanas atloces, pārbaudīt to nodilumu, nepieciešamības gadījumā iestatīt augstāk vai veikt nomaiņu. Pārbaudīt disku birstu nodilumu, nepieciešamības gadījumā veikt nomaiņu. Uzlādēt akumulatoru. Ja uzlādes stāvoklis ir zem 50%, akumulatora uz- lādi veikt pilnībā un bez pārtraukuma. Ja uzlādes stāvoklis ir virs 50%, akumulatora uz- lādi veikt tikai tad, ja nākamajā lietošanas reizē nepieciešams pilns darbības laiks.Katru nedēļu Bieži lietojot, akumulatoru nepieciešams vismaz vienreiz nedēļā uzlādēt pilnībā un bez pārtraukuma.Reizi mēnesī Atsevišķo apkopes darbu aprakstus skatīt nodaļā Ap- kopes darbi.

1. Iztukšojiet svaigā ūdens tvertni tukšu un izskalojiet

2. Iztīrīt svaigā ūdens filtru.

3. Notīrīt pludiņu un pūku sietu.

4. Pārbaudīt, vai akumulatora poli nav oksidējušies,

nepieciešamības gadījumā notīrīt. Pārbaudīt, vai savienojuma kabeļi ir cieši savienoti.

5. Notīrīt blīves starp netīrā ūdens tvertni un vāku un

pārbaudīt to hermētiskumu, nepieciešamības gadī- jumā veikt nomaiņu.

6. Akumulatoriem, kam nepieciešama apkope, pār-

baudīt šūnu skābes hermēriskumu.

7. Ilgstošas dīkstāves gadījumā ierīci novietot uzgla-

bāšanai ar pilnībā uzlādētu akumulatoru. Akumula- toru uzlādēt pilnībā vismaz reizi mēnesī.Reizi gadā Klientu servisam ļaut veikt noteikto pārbaudi. Apkopes darbi Apgriezt vai nomainīt iesūkšanas atloces Ja iesūkšanas atloces ir nolietotas, tās ir jāpagriež vai jānomaina.

1. Noņemiet iesūkšanas siju.

2. Izskrūvēt zvaigžņveida rokturus.

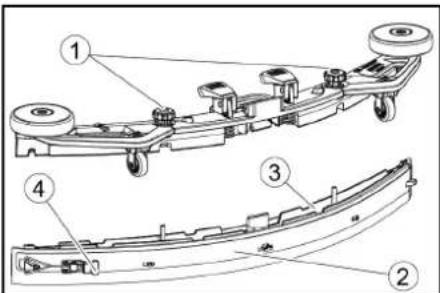

1 Spārnuzgrieznis2 Spriegotājsiksna 3 Iesūkšanas sijas iekšējā daļa 4 Spriegošanas slēdzene

3. Izvelciet iesūkšanas sijas iekšējo daļu.

4. Atveriet spriegošanas slēdzeni.

5. Noņemiet spriegotājsiksnu.

6. Atbrīvojiet iesūkšanas atloces no iekšējās daļas.

1 Aizmugurējā iesūkšanas atloce 2 Priekšējā atbalsta atloce 3 Iesūkšanas sijas iekšējā daļa 4 Spriegotājsiksna

7. Uzspiediet pagrieztās vai jaunās sūkšanas mēlīte

uz i esūkšanas sijas iekšējās daļas izvirzījumiem.

8. Uzlieciet spriegotājsiksnu.

9. Iesūkšanas sijas iekšējo daļu iebīdiet augšējā daļā.

10. Ieskrūvēt un pievilkt zvaigžņveida rokturus.

Rupjo netīrumu sieta tīrīšana

1. Atvērt netīrā ūdens tvertnes vāku.

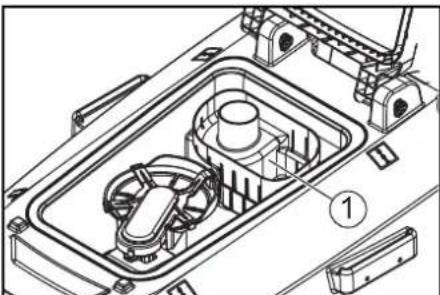

1 Rupjo netīrumu siets

2. Rupjo netīrumu sietu izvilkt virzienā uz augšu.

3. Rupjo netīrumu sietu izskalot zem tekoša ūdens.

4. Rupjo netīrumu sietu ievietot netīrā ūdens tvertnē.

Svaigā ūdens filtra tīrīšana

1. Notecināt svaigo ūdeni (skatīt nodaļu Svaigā ūdens

2. Noskrūvēt svaigā ūdens tvertnes vāciņu.

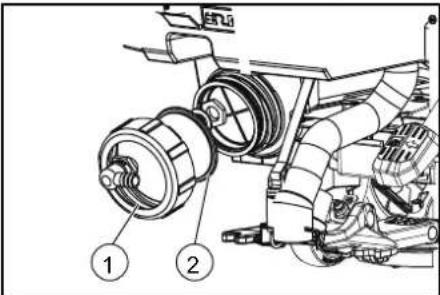

1 Svaigā ūdens tvertnes vāciņš 2 Svaigā ūdens filtrs

3. Izvilkt svaigā ūdens filtru un noskalot ar tīru ūdeni.

4. Ievietot svaigā ūdens filtru.

5. Uzlieciet svaigā ūdens tvertnes vāku.

Norāde: Pārliecināties, ka šļūtenes pieslēgums svaigā ūdens tvertnes vāciņā pēc pievilkšanas atro- das zemākajā punktā. Pludiņa un pūku sieta tīrīšana

1. Atvērt netīrā ūdens tvertnes vāku.

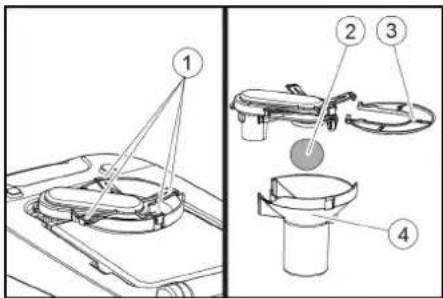

1 Fiksācijas āķis 2 Pludiņš3 Pūku siets4 Pludiņa korpuss

2. Atlaist fiksācijas āķi.

3. Novilkt pludiņa korpusu virzienā uz leju.

4. Izņemt pludiņu no pludiņa korpusa un notīrīt to.

5. Noņemt satinumu filtru un iztīrīt to.

6. Visas daļas apgrieztā secībā samontēt atpakaļ.

Diskveida sukas nomaiņaNorādījumNomainiet disku sukas, ja saru garums ir sasniedzis 10 mm.

1. Pacelt sukas galvu.2. Sukas padeves pedāli nospiest uz leju.3. Diskveida suku izvilkt no sukas galvas sāna.

4. Jauno diskveida suku turēt zem tīrīšanas ga

lvas, aspiest uz augšu un nofiksēt.

1 2176 Latviešu Palīdzība traucējumu gadījumā BĪSTAMI Ierīce, kas neapzināti ieslēdzas Savainojuma draudi, strāvas sitiena bīstamība Pirms jebkuru darbu veikšanas pie ierīces, atslēgas slē- dzi iestatīt uz “0” un izņemt atslēgu. Atvienojiet uzlādes ierīces tīkla spraudni. Notecināt un utilizēt netīro un svaigo ūdeni. Ja rodas traucējumi, kurus nevar novērst ar šīs ta- bulas starpniecību, izsaukt klientu servisu.

Ievērojiet piesardzību, tuvojoties nepārredzamiem stū- riem, krūmājiem, kokiem vai objektiem, kas apgrūtina pārredzamību. Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa- biedrības izdotie garantijas nosacījumi. Garantijas ter- miņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu do- kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota- jā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē) Papildaprīkojums Tehniskie dati Traucējums Novēršana Ierīci nav iespējams iedarbināt 1. Atslēgas slēdzi iestatīt uz “1”.

2. Nospiest drošības slēdzi.

3. Iespraust akumulatora spraudni.

4. Pārbaudīt akumulatorus, nepieciešamības gadījumā veikt uzlādi.

5. Pārbaudīt, vai akumulatora poli ir pieslēgti.

Ūdens daudzums nav pietiekams 1. Pārbaudīt svaigā ūdens uzpildes līmeni, nepieciešamības gadījumā uzpildīt tvertni.

2. Ar ūdens daudzuma regulatoru palieliniet ūdens daudzumu.

3. Iztīrīt svaigā ūdens filtru.

4. Pārbaudīt, vai šļūtenes nav nosprostotas, nepieciešamības gadījumā iztīrīt tās.

Sūkšanas jauda ir pārāk ze ma 1. Izslēgt ierīci un notecināt netīro ūdeni. 2. Notīrīt blīves starp netīrā ūdens tvertni un vāku un pārbaudīt to hermētiskumu, nepieciešamības gadījumā veikt nomaiņu.

3. Pārbaudīt, vai sūkšanas šļūtene ir pareizi savienota ar netīrā ūdens tvertnei.

4. Pārbaudīt, vai pūku siets nav netīrs, nepieciešamības gadījumā iztīrīt.

5. Notīrīt iesūkšanas sijas iesūkšanas atloci, nepieciešamības gadījumā apgrieziet vai nomainīt.

6. Pārbaudīt, vai ir aizvērts netīrā ūden

s noplūdes šļūtenes vāks.

7. Pārbaudīt iesūkšanas sijas iestatījumu, nepiec. gad. mainīt.

8. Pārbaudīt, vai sūkšanas šļūtene nav nosprostota, nepieciešamības gadījumā iztīrīt to.

9. Pārbaudīt sūkšanas šļūtenes hermētiskumu, nepieciešamības gadījumā nomainīt to.

Tīrīšanas rezultāts nav apmierinošs 1. Samazināt ātrumu.

2. Pārbaudīt birstu nodilumu, nepieciešamības gadījumā veikt nomaiņu.

3. Pārbaudīt, vai birstu veids un tīrīšanas līdzeklis ir piemēroti.

Sūkšanas turbīn a darbojas ar paaug- stinātu apgriezienu skaitu

1. Notecināt netīro ūdeni.

3. Pārbaudīt pūku sietu, nepieciešamības gadījumā iztīrīt.

4. Pārbaudīt, vai sūkšanas šļūtene nav nosprostota, nepieciešamības gadījumā iztīrīt to.

5. Pārbaudīt, vai iesūkšanas sija nav nosprostota, nepieciešamības gadījumā atbrīvoties no nosprostojuma

Birste negriežas 1. Pārbaudīt, vai svešķermenis nebloķē birsti, nepieciešamības gadījumā atbrīvoties no tā. Ierīce tīrīšanas laikā vibrē 1. Izmantot mīkstu bir sti. Apraksts Detaļas Nr. Apraksts Diskveida suka, pilns komplekts, sarkanā krāsā D51 9.753-021.0 Vispārīgai tīrīšanai, visām virsmām. Diskveida suka (ļoti mīksta) 4.905-028.0 Lai tīrītu viegli sabojājamus grīdas segumus un pulētu. Diskveida suka (mīksta) 4.905-027.0 Izgatavota no dabīgām, šķiedrām tīrīšanai un pulēšanai Diskveida suka (vidēji mīksta) 4.905-026.0 Vispārīgai tīrīšanai, visām virsmām. Diskveida suka (cieta) 4.905-029.0 Noturīgiem netīrumiem un dziļai tīrīšanai. Tikai izturīgiem grīdas segumiem. Spilventiņu fiksācijas plāksne, 479 mm 4.762-534.0 Tīrīšanai ar spilventiņiem. Ar ātrajiem savienojumiem un Centerlock. Spilv entiņš, 500 mm, (mīksts) 6.371-146.0 Ar dabīgajiem sariem, pulēšanai. Efektīvi noņem skrāpējumus. Spilv entiņš, 508 mm, (mīksts) 6.369-468.0 Nedaudz graudains, piemērots grīdu pulēšanai. Spilventiņš, 508 mm (vidēji mīksts) 6.369-079.0 Visa veida grīdas segumu tīrīšanai. Spilventiņš, 508 mm (vidēji ciets) 6.369-078.0 Noturīgu netīrumu likvidēšanai un dziļai tīrīšanai. Spilventiņš, 508 mm (ciets) 6.369-077.0 Lai notīrītu izteikti netīras grīdas un veiktu dziļo tīrīšanu. Dimanta spilventiņš, 508 mm (rupjš) 6.371-260.0 Rupjai tīrīšanai/ restaurācijai. Atbrīvojas no sīkiem skrāpējumiem, iegūstot tīru, zīdaini matētu virs- mu. Virsmu sagatavošanai pirms dzeltenā spilventiņa. Kā kristalizācijas spilventiņš pamatkristalizā- cijai. Dimanta spilventiņš, 508 mm (vidēji rupjš) 6.371-261.0 Rupjai tīrīšanai/ restaurācijai. Atbrīvojas no sīkiem skrāpējumiem, iegūstot vienmērīgu un mirdzošu virsmu. Virsmu sagatavošanai pirms zaļā dimanta spilventiņa. Kā kristalizācijas spilventiņš intensīva spīduma kristalizācijai. Dimanta spilventiņš, 508 mm (smalks) 6.371-240.0 Lamināta, terrazzo un dabīgā akmens grīdas segumu pulēšanai bez piepūles. Uzturēšanas tīrīšanai pēc balto un dzelteno spilventiņu izmantošanas. Mikrošķiedras spilventiņš, 508 mm 6.371-271.0 Izcila tīrīšanas jauda. Efektīvi tīra arī porcelāna flīzes. Melamīna spilventiņš, 508 mm 6.371-025.0 Melamīna spilventiņu kompl. mikroporainu virsmu efektīvai tīrīšanai. Gumijas skrāpis, 850 mm 4.778-008.0 Paraboliskais gumijas skrāpis, iesūkšanas atloces izgatavotas no nodilumizturīga, sarkana Linatex, ar atbalsta veltņiem. Iesūkšanas atloces, 33 collas, sarkanā krāsā 4.400-011.0 No Linatex, nodilumizturīga. Iesūkšanas atloces, 33 collas, caurspīdīgas 4.400-005.0 No PU, noturīgas pret eļļu. BD 50/55 W Classic Bp BD 50/55 C Classic Bp Ierīces veiktspējas dati Nominālais spriegums V 24 24 Akumulatora kapacitāte Ah (5 h) 80 / 115 80 / 115 Vidējais jaudas patēriņš W 880 750 Vilces motora jauda W 130 - Sūkšanas turbīnas jauda W 250 250 Birstu piedziņas jauda W 500 500 Teo rētiskā jauda uz laukumu m

/h 2550 2040Latviešu 177 Paturētas tiesības uz tehniskajām izmaiņām. ES atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār- tas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pa- matprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Grīdas tīrītājs Tips: 1.127-xxx Attiecīgās ES direktīvas 2006/42/EK (+2009/127/EK) 2014/30/ES 2014/53/ES (TCU) Piemērotie saskaņotie standarti EN 60335-1 EN 60335-2-72 EN 60335-2-29 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-2: 2005 TCU EN 300 328 V2.1.1 EN 300 330 V2.1.1 EN 300 440 V2.1.1 EN 301 511 V12.5.1 EN 62368-1:2014+A11:2017 Piemērotie valsts standarti

Parakstītāji rīkojas vadības vārd ā un ar tās pilnv aru. Pilnvarotais sagatavot dokumentāciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Vācija) Tālr.: [phone] Fakss: [phone] Vinendene (Winnenden), 25.01.2019. Svaigā ūdens tvertnes tilpums l 55 55 Netīrā ūdens tvertnes tilpums l 55 55 Maks. ūdens temperatūra °C 50 50 Maks. ūdens spiediens bar 0,06 0,06 Maks. darba zonas kāpums % 2 2 Sūkšana Sūkšanas jauda, gaisa daudzums l/s 24 24 Sūkšanas jauda, zemspiediens kPa (mbar) 9,5 (95) 9,5 (95) Tīrīšanas birstes Darba platums mm 510 510 Birstu diametrs mm 510 510 Birstu apgriezienu skaits 1/min

Birstes piespiešanas spiediens kg ≥ 27 ≥ 27 Izmēri un svars Pieļaujamā pilnā masa kg

Pašmasa (transportēšanas svars) kg 115 110 Akumulatora nodalījuma izmēri mm 330 x 355 x 290 330 x 355 x 290 Aprēķinātās vērtības saskaņā ar EN 60335-2-72 Kopējā vibrācijas vērtība m/s

< 2,5 < 2,5 Nedrošības faktors K dB(A) 0,2 0,2 Trokšņa spiediena līmenis L

dB(A) 2 2 Trokšņa intensitātes līmenis L

+ Nedrošības faktors K
