LIETOŠANAS INSTRUKCIJA SP 16.000 Flood Box Kärcher

• Dirt Vispārīgas norādes p. 116
• Noteikumiem atbilstoša lietošana p. 116
• Riska pakāpes p. 117
• Vides aizsardzība p. 117
• Piederumi un rezerves daļas p. 117
• Piegādes komplekts p. 117
• Garantija p. 117
• Ierīces apraksts p. 117
• Ekspluatācijas uzsākšana p. 117
• Ekspluatācija p. 118
• Kopšana un apkope p. 119
• Transportēšana p. 119
• Uzglabāšana p. 119
• Palīdzība darbības traucējumu gadījumā p. 119
• Tehniskie dati p. 120
• Sūknēšanas apjoma optimizēšana p. 120

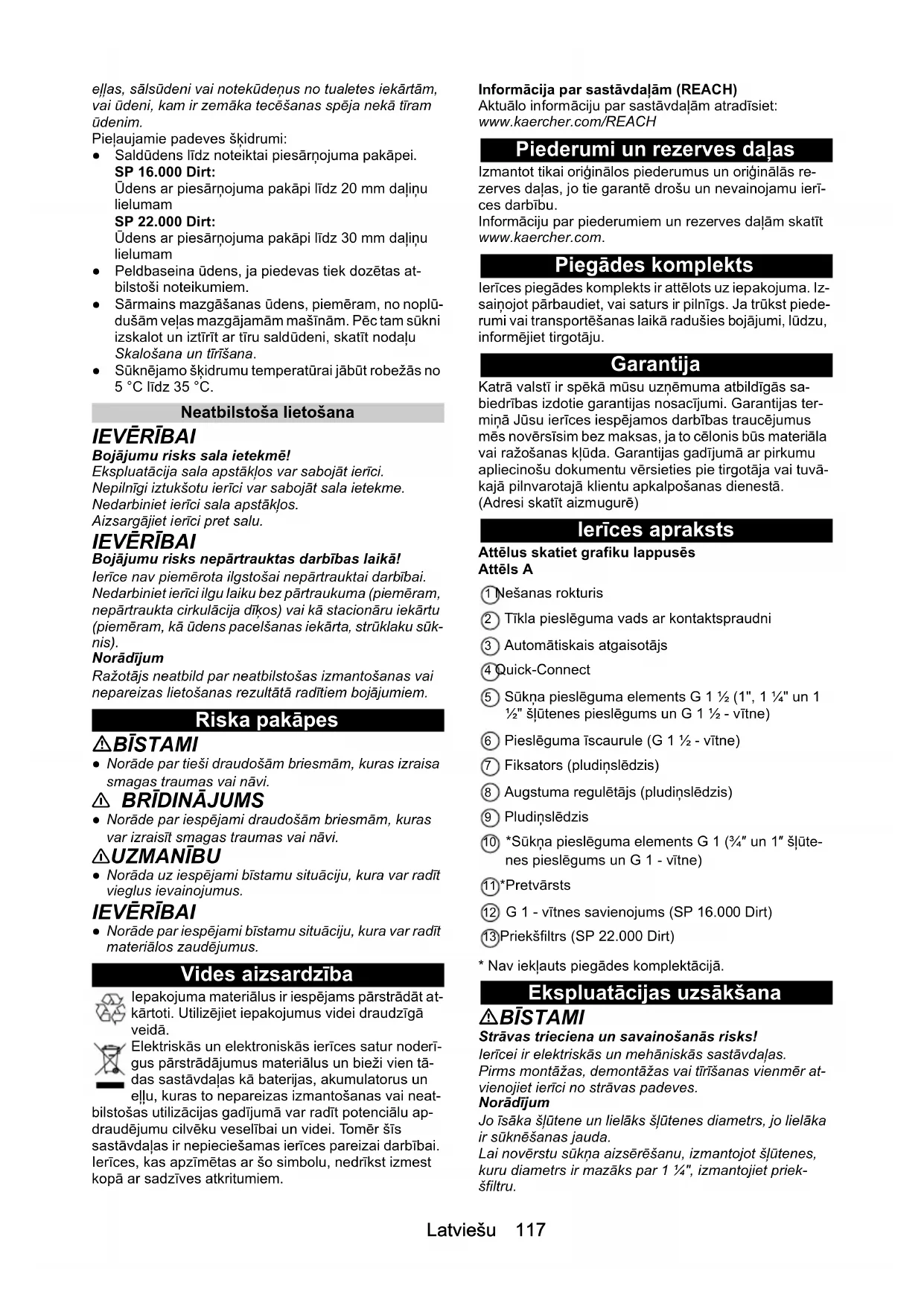

• ES atbilstības deklarācija Latviešu 117 eļļas, sālsūdeni vai notekūdeņus no tualetes iekārtām, vai ūdeni, kam ir zemāka tecēšanas spēja nekā tīram ūdenim. Pieļaujamie padeves šķidrumi: ● Saldūdens līdz noteiktai piesārņojuma pakāpei. SP 16.000 Dirt: Ūdens ar piesārņojuma pakāpi līdz 20 mm daļiņu lielumam SP 22.000 Dirt: Ūdens ar piesārņojuma pakāpi līdz 30 mm daļiņu lielumam ● Peldbaseina ūdens, ja piedevas tiek dozētas at- bilstoši noteikumiem. ● Sārmains mazgāšanas ūdens, piemēram, no noplū- dušām veļas mazg ājamām mašīnām. Pēc tam sūkni izskalot un iztīrīt ar tīru saldūdeni, skatīt nodaļu Skalošana un tīrīšana. ● Sūknējamo šķidrumu temperatūrai jābūt robežās no 5 °C līdz 35 °C. Neatbilstoša lietošana p. 120

Bojājumu risks sala ietekmē! Ekspluatācija sala apstākļos var sabojāt ierīci. Nepilnīgi iztukšotu ierīci var sabojāt sala ietekme. Nedarbiniet ierīci sala apstākļos. Aizsargājiet ierīci pret salu.

Bojājumu risks nepārtrauktas darbības laikā! Ierīce nav piemērota ilgstošai nepārtrauktai darbībai. Nedarbiniet ierīci ilgu laiku bez pārtraukuma (piemēram, nepārtraukta cirkulācija dīķos) vai kā stacionāru iekārtu (piemēram, kā ūdens pacelšanas iekārta, strūklaku sūk- nis). Norādījum Ražotājs neatbild par neatbilstošas izmantošanas vai nepareizas lietošanas rezultātā radītiem bojājumiem. Riska pakāpes BĪSTAMI ● Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

● Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi. 몇 UZMANĪBU ● Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

● Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus. Vides aizsardzība Iepakojuma materiālus ir iespējams pārstrādāt at- kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur noderī- gus pārstrādājumus materiālus un bieži vien tā- das sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neat- bilstošas utilizācijas gadījumā var radīt potenciālu ap- draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierī- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Piegādes komplekts Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz- saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede- rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju. Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa- biedrības izdotie garantijas nosacījumi. Garantijas ter- miņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā- kajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē) Ierīces apraksts Attēlus skatiet grafiku lappusēs Attēls A 1 Nešanas rokturis 2 Tīkla pieslēguma vads ar kontaktspraudni 3 Automātiskais atgaisotājs 4 Quick-Connect 5 Sūkņa pieslēguma elements G 1 ½ (1", 1 ¼" un 1 ½" šļūtenes pieslēgums un G 1 ½ - vītne) 6 Pieslēguma īscaurule (G 1 ½ - vītne) 7 Fiksators (pludiņslēdzis) 8 Augstuma regulētājs (pludiņslēdzis) 9 Pludiņslēdzis 10 *Sūkņa pieslēguma elements G 1 (¾″ un 1″ šļūte- nes pieslēgums un G 1 - vītne) 11 *Pretvārsts 12 G 1 - vītnes savienojums (SP 16.000 Dirt) 13 Priekšfiltrs (SP 22.000 Dirt)

• Nav iekļauts piegādes komplektācijā. Ekspluatācijas uzsākšana BĪSTAMI Strāvas trieciena un savainošanās risks! Ierīcei ir elektriskās un mehāniskās sastāvdaļas. Pirms montāžas, demontāžas vai tīrīšanas vienmēr at- vienojiet ierīci no strāvas padeves. Norādījum Jo īsāka šļūtene un lielāks šļūtenes diametrs, jo lielāka ir sūknēšanas jauda. Lai novērstu sūkņa aizsērēšanu, izmantojot šļūtenes, kuru diametrs ir mazāks par 1 ¼″, izmantojiet priek- šfiltru.118 Latviešu ● SP 16.000 Dirt speciālais papildaprīkojums ● SP 22.000 Dirt integrēts kājā Sūkņa pieslēgums ir aprīkots ar saspraužamu savieno- jumu (Quick-Connect). Pieslēguma īscaurule ar sūkņa pieslēguma elementu G 1 ½ un G 1 - vītnes savienojums tiek piegādāti nesa- montēti kopā ar ierīci. Norādījum Sūkņa pieslēguma elementam G 1 ½ var pievienot šļū- tenes ar diametru 1″, 1 ¼″ un 1 ½″. Lai nodrošinātu, ka var sūknēt nepieciešamā grauda lie- luma daļiņas, jāizvēlas pietiekami liels šļūtenes dia- metrs un attiecīgi pie rievām jāsaīsina sūkņ

pieslēguma elements G 1 ½. Lai nodrošinātu lielu caur- plūdi, lielāka diametra šļūteni ieteicams izmantot arī ar mazākiem grauda lielumiem. Šļūtenes pievienošana sūknim, izmantojot 1″, 1 ¼″ vai 1 ½″ šļūteni: 1 Uzskrūvēt sūkņa pieslēguma elementu G 1 ½ uz pieslēguma īscaurules. Attēls B 2 Uz šļūtenes uzbīdīt šļūtenes apskavu. 3Šļūteni uzbīdīt uz sūkņa pieslēguma elementa G 1 ½ un nostiprināt to ar šļūtenes apskavu. 4Pieslēguma īscauruli iebīdīt Quick-Connect savie- notājā. Attēls C Šļūtenes pievienošana sūknim, izmantojot ¾″ vai 1″ šļūteni (SP 16.000 Dirt): 1G 1 - vītnes savienojumu uzskrūvēt uz pieslēguma īscaurules. 2 Uz G 1 - vītnes savienojuma uzmontēt sūkņa pieslē- guma elementu G 1, kas pieejams kā speciālais pa- pildaprīkojums (6.997-359.0 sūkņa pieslēguma elements G 1 (33,3 mm), ieskaitot pretvārstu - nav iekļauts piegādes komplektācijā): aUzlikt pretvārstu uz G 1 - vītnes savienojuma tā, lai būtu salasāms uzraksts "UP". bSūkņa pieslēguma elementu G 1 uzskrūvēt uz G

1 - vītnes savienojuma.

3 Uz šļūtenes uzbīdīt šļūtenes apskavu. 4Šļūteni uzbīdīt uz sūkņa pieslē guma elementa G 1 un nostiprināt to ar šļūtenes apskavu. 5Pieslēguma īscauruli iebīdīt Quick-Connect savie- notājā. Attēls C Sūkņa uzstādīšana / iegremdēšana: 1 Pludiņslēdža augstuma regulētāju ievietot fiksatorā. Attēls D 2Novietot sūkni stabili uz stingras pamatnes sūknēja- mā šķidrumā vai iegremdēt to, izmantojot trosi, kas piestiprināta pie nešanas roktura. Norādījum Sūknēšanas zonu nedrīkst bloķēt netīrumi. Ja pamatne ir duļķaina, novietot sūkni uz ķieģeļa vai līdzīga priekš- meta. Pārliecin āties, ka sūknis atrodas horizontālā stā- voklī. Nepārnēsāt sūkni, turot aiz kabeļa vai šļūtenes. Ekspluatācija BĪSTAMI Strāvas trieciena radīti draudi dzīvībai! Pieskaroties spriegumu vadošām daļām, pastāv elek- triskās strāvas trieciena radīts dzīvības apdraudējums. Darbības laikā nepieskarieties trosei, kas piestiprināta pie nešanas roktura, vai jebkādiem priekšmetiem, kas ir saskarē ar sūknējamo šķidrumu (piemēram, caurulēm vai margām, kas iesniedzas sūknējamajā šķidrumā), un neaizskariet sūknējamo šķidrumu. Automātiskais atgaisotājs

1. Kad šķidruma līmenis ir zems, iespējami iesūktais

vai sūknī esošais gaiss izplūst caur automātisko at- gaisotāju. Kopā ar gaisu var izplūst arī šķidrums. Ja zema šķidruma līmeņa gadījumā sūknim ir prob- lēmas ar šķidruma uzsūkšanu, atvienot un no jauna pievienot tīkla spraudni, lai tādējādi atbalstītu uzsūk- šanas procesu. Attēls E Automātiskais režīms

1. Noregulēt pludiņslēdzi, izmantojot augstuma regu-

lētāju un kabeļa garumu. Norādījum Ja sūknis tiek darbināts bez uzraudzības, pludiņslēdzi vienmēr iestatīt augstākajā pozīcijā, lai nodrošinātu dro- šu sūkņa izslēgšanu. Attēls F Norādījum Ja sūknis tiek iestatīts zemākajā pozīcijā, kabeļa garu- mu starp pludiņslēdzi un fiksatoru iestatīt uz 2,5 cm, skatīt marķējumu uz kabeļa. Attēls G

2. Iespraudiet tīkla spraudni kontaktligzdā.

Norādī jum Automātiskajā režīmā sūknēšanas procesu automātiski vada pludiņslēdzis. Sūknis ieslēdzas, kolīdz pludiņa slēdzis, pieaugot šķid- ruma līmenim, sasniedz ieslēgšanās augstumu. Sūknis izslēdzas, kolīdz pludiņa slēdzis, pazeminoties šķidruma līmenim, sasniedz izslēgšanās augstumu. Jābūt nodrošinātai pludiņslēdža brīvai kustībai. Kabeļa garumam starp pludiņslēdzi un fiksatoru ir jābūt vismaz 2,5 cm. Ieslēgšanās augstums / izslēgšanās augstums (pludiņslē dzis zemākajā pozīcijā): Ieslēgšanās augstums / izslēgšanās augstums (pludiņslēdzis augstākajā pozīcijā):

• Pārslēgšanās augstumi atšķiras atkarībā no plu- diņslēdža stāvokļa un kabeļa garuma starp pludiņ- slēdzi un fiksatoru. Mēs iesakām saglabāt iepriekš iestatīto kabeļa garumu. Manuālais režīms Norādījum Manuālajā režīmā sūknis vienmēr paliek ieslēgts. Lai sūknis manuālajā režīmā sūknētu patstāvīgi, šķidruma līmenim jābūt vismaz 60 mm (SP 16 000 Dirt) vai 50 mm (SP 22 000 Dirt). Sūknis spēj izsūknēt šķidrumu līdz pat 25 mm (SP 16.000 Dirt) vai 35 mm (SP 22.000 Dirt) atlikušā šķidruma līmenim. Norādītais atlikušā šķid- ruma līmenis tiek sasniegts tikai manuālajā režīmā. Min. / Maks. SP 16.000 Dirt SP 22.000 Dirt Ieslēgšanās augstums, cm* 18 / 21 20 / 24 Izslēgšanās augstums, cm* 4 / 12 6 / 15 Min. / Maks. SP 16.000 Dirt SP 22.000 Dirt Ieslēgšanās augstums, cm* 28 / 31 33 / 36 Izslēgšanās augstums, cm* 14 / 22 19 / 27Latviešu 119 Jābūt nodrošinātai pludiņslēdža brīvai kustībai.

1. Pludiņslēdzi fiksatorā nostiprināt pavērstu uz augšu.

Bojājumu risks, darbojoties tukšgaitā! Tukšgaitas darbības rezultātā palielinās sūkņa nodi- lums. Neatstājiet sūkni bez uzraudzības manuālā režīma lai- kā. Tukšgaitas darbības gadījumā nekavējoties izvelciet tīk- la spraudni no kontaktligzdas.

2. Iespraudiet tīkla spraudni kontaktligzdā.

Ekspluatācijas pabeigšana

1. Atvienojiet tīkla spraudni no kontaktligzdas.

Ierīce pārtrauc darbību.

Bojājumu risks! Bojājumu risks, ko rada piekaltuši netīrumi vai piejauku- mi. Pēc katras lietošanas reizes ierīci tūlīt izskalot un notīrīt.

2. Ja tiek sūknēts netīrs šķidrums vai šķidrums ar pie-

jaukumiem, tūlīt pēc ekspluatācijas beigšanas ierīci izskalot un notīrīt, skatīt nodaļu Skalošana un tīrīša- na.

3. Ierīci un piederumus izskalot un ļaut tiem nožūt.

Kopšana un apkope BĪSTAMI Strāvas trieciena un savainošanās risks! Ierīcei ir elektriskās un mehāniskās sastāvdaļas. Bērni nedrīkst veikt ierīces tīrīšanu un lietotāja veicamos apkopes darbus. Skalošana un tīrīšana

Bojājumu risks! Bojājumu risks, ko rada piekaltuši netīrumi vai piejauku- mi. Pēc katras lietošanas reizes ierīci tūlīt izskalot un notīrīt. 1 Ja tiek sūknēts netīrs šķidrums vai šķidrums ar pie- jaukumiem, ierīce pēc tam ir jāizskalo: Sūknējot ar ierīci tīru saldūdeni bez piejaukumiem, līdz no ierī- ces ir izskaloti visi netīrumi vai piejaukumi. BĪSTAMI Strāvas trieciena un savainošanās risks! Ierīcei ir elektriskās un mehāniskās sastāvdaļas. Pirms montāžas, demontāžas vai tīrīšanas vienmēr at- vienojiet ierīci no strāvas padeves. 2 Atvienojiet tīkla spraudni no kontaktligzdas. 3 Nospiest Quick-Connect pogu un noņemt pieslēgu- ma īscauruli. Attēls C 4 Ja nepieciešams, notīrīt atlikumus no šļūtenes un Quick-Connect savienotāja. 5Notīrīt ierīces ārpusi, izmantojot mīkstu, tīru drānu un tīru saldūdeni. 6Ierīci un piederumus izskalot un ļaut tiem nožūt. Apkope Ierīcei nav nepieciešama tehniskā apkope. Transportēšana Manuālā transportēšana 몇 UZMANĪBU Savainošanās risks paklupšanas gadījumā! Pastāv risks gūt savainojumus, paklūpot uz kabeļiem un šļūtenēm. Pārvietojot ierīci, pievērsiet uzmanību kabeļiem un šļū- tenēm.

1. Ierīci pacelt un nest, turot aiz nešanas roktura.

Transportēšana transportlīdzekļos

Savainojuma draudi, bojājumu risks! Transportējot ņemiet vērā ierīces svaru. Novietojiet vai nostipriniet ierīci saskaņā ar piemēroja- mām vadlīnijām tā, lai transportēšanas laikā tā neslīdētu un netiktu mētāta.

2. Pārvadājot ierīci transportlīdzekļos, nodrošiniet to

pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām prasībām. Uzglabāšana

Bojājumu risks sala ietekmē! Ierīci, kas nav pilnībā iztukšota, var sabojāt sals. Pirms uzglabāšanas pilnībā iztukšojiet ierīci un piederu- mus. Aizsargājiet ierīci no sala. Glabājiet ierīci vietā, kur nav sala, nevis ārpus telpām. 몇 UZMANĪBU Savainojumu un bojājumu draudi! Uz slīpām virsmām ierīce var apgāzties. Uzglabājot ņemiet vērā ierīces svaru.

1. Pilnībā iztukšot sūkni un piederumus.

2. Ļaut sūknim un piederumiem nožūt.

3. Sūkni uzglabājiet pret salu nodrošinātā vietā.

Palīdzība darbības traucējumu gadījumā Kļūmju cēloņi bieži vien ir vienkārši, un Jūs tos varat no- vērst pats, izmantojot zemāk minēto pārskatu. Ja Jums rodas šaubas par kļūmes cēloni vai, ja konstatētā kļūme šeit nav minēta, vērsieties pilnvarotā klientu apkalpoša- nas centrā. Kļūda Cēlonis Novēršana Sūknis ir ieslēgts, bet ne- sūknē Sūknī ir gaiss. 1. Vairākas reizes atvienojiet un pievienojiet kontaktdakšu, līdz sūknis sāk sūknēt šķid- rumu. Iesūkšanas zona ir aizsērējusi. 1. Atvienojiet kontaktspraudni no kontaktligz- das.

2. Iztīriet iesūkšanas zonu.

Šķidruma līmenis manuālajā režīmā ir pārāk zems.

1. Iegremdējiet sūkni pēc iespējas dziļāk sūk-

nēšanas šķidrumā, skatiet nodaļu Eks- pluatācija.120 Latviešu Tehniskie dati Paturētas tiesības veikt tehniskas izmaiņas. Sūknēšanas apjoma optimizēšana Sūknēšanas apjoms būs lielāks: ● ja zemāks būs sūknēšanas augstums. ● ja lielāks būs izmantotās šļūtenes diametrs. ● ja īsāka būs izmantotā šļūtene. ● jo mazāku spiediena zudumu rada pievienotie pie- derumi. ES atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār- tas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pa- matprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Sūknis Tips: 1.645-xxx Attiecīgās ES direktīvas 2014/35/ES 2014/30/ES 2011/65/ES 2009/125/EK Piemērotā(-s) regula(-s) (EU) 2019/1781 Piemērotie saskaņotie standarti EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 Sūknis neieslēdzas vai ekspluatācijas laikā pēk- šņi pārstāj darboties Pārtraukta strāvas padeve. 1. Pārbaudiet drošinātājus un strāvas savie- nojumus. Sūknis ir pārkarsis un to ir izslēdzis ter- moaizsardzības slēdzis.

3. Iztīriet no iesūkšanas zonas netīrumu daļi-

4. Iztīriet iesūkšanas zonu.

5. Novērsiet sūkņa darbošanos tukšgaitas re-

žīmā. Iesūkšanas zonu nobloķējušas netīrumu daļiņas.

2. Iztīriet iesūkšanas zonu.

Pazeminās padeves jau-

Iesūkšanas zona ir aizsērējusi. 1. Atvienojiet kontaktspraudni no kontaktligz- das.

2. Iztīriet iesūkšanas zonu.

Sūkšanas jauda ir p ārāk zema Ir pārsniegts maksimālais sūknēšanas augstums. Ir nepareizi izvēlēts šļūtenes diametrs un garums.

1. Ievērot maksimālo sūknēšanas augstumu,

skatīt nodaļu Tehniskie dati.

2. Ja nepieciešams, izvēlēties lielāku šļūte-

nes diametru vai īsāku šļūtenes garumu, skatīt nodaļu Sūknēšanas apjoma optimi- zēšana. Quick-Connect nevar at- vērt vai aizvērt Spraudsavienojums ir netīrs. 1. Noņemiet spraudsavienojumu.

2. Iztīriet spraudsavienojumu.

3. Piemontējiet spraudsavienojumu.

Kļūda Cēlonis Novēršana
