SC40P - Zāles pļāvējs SCHEPPACH - Bezmaksas lietošanas instrukcija

Zīmols	Scheppach
Modelis	SC40P
Produkta tips	Skarifikators (zāles pļāvējs)
Dzinēja tips	4 takti, 1 cilindrs
Cilindru tilpums	212 cm³
Maksimālā jauda	4,2 kW
Darba apgriezieni	3600 min⁻¹
Degviela	Bezsvina benzīns
Tvertnes tilpums	3,6 L
Dzinēja eļļa	10W30 / SAE 30
Eļļas tilpums	0,6 L
Aizdedzes svece	LG F6TC
Darba platums	400 mm
Asmeņu skaits	18
Asmens diametrs	160 mm
Skarifikācijas dziļums	+5 mm līdz -15 mm (6 pozīcijas)
Savācēja tvertnes ietilpība	45 L
Svars	31 kg
Skaņas spiediena līmenis	81,5 dB(A)
Skaņas jaudas līmenis	97,49 dB(A)
Vibrācijas (kreisā/labā)	3,789 / 2,449 m/s²
Drošība	Dzinēja bremze, drošības svira, izmešanas pārsegs
Apkope	Regulāra tīrīšana, eļļas maiņa, gaisa filtra un aizdedzes sveces nomaiņa
Nolietojuma daļas	Ķīļsiksna, asmens veltnis, gaisa filtrs, aizdedzes svece

Bieži uzdotie jautājumi - SC40P SCHEPPACH

Kā iedarbināt Scheppach SC40P zāles pļāvēju?

Pirms iedarbināšanas pārliecinieties, ka tvertnē ir benzīns un eļļas līmenis ir pareizs. Atveriet degvielas krānu (ON pozīcija), iestatiet droseļvārstu uz CHOKE, ja dzinējs ir auksts, novietojiet akseleratoru vidū, pēc tam nospiediet dzinēja bremzes sviru un enerģiski pavelciet palaišanas trosi, līdz dzinējs ieslēdzas. Kad dzinējs ieslēdzas, pabīdiet droseļvārstu uz RUN.

Kādu dzinēja eļļu izmantot un kā pārbaudīt līmeni?

Izmantojiet 10W30 vai SAE 30 eļļu. Līmeni pārbauda ar eļļas mērstieni (1. att./10. poz.). Dzinējam jābūt aukstam un līdzenam. Tilpums ir 0,6 L.

Kā noregulēt skarifikācijas dziļumu?

Dziļumu regulē ar regulēšanas sviru (11. poz.). Pabīdiet to pa labi un novietojiet vēlamajā pozīcijā: +1 transportēšanai, 0 0 mm, -1 līdz -6 dziļumiem no -2,5 mm līdz -15 mm.

Ko darīt, ja dzinējs neieslēdzas?

Pārbaudiet, vai dzinēja bremzes svira ir nospiesta, degvielas krāns atvērts, tvertnē ir degviela un aizdedzes svece nav bojāta. Ja nepieciešams, nomainiet aizdedzes sveci.

Kā tīrīt gaisa filtru?

Noņemiet gaisa filtra vāku (15.-16. att.). Notīriet filtru ar saspiestu gaisu vai viegli uzsitot. Nekad neizmantojiet benzīnu vai viegli uzliesmojošus šķīdinātājus. Montējiet atpakaļ pretējā secībā.

Kad un kā nomainīt aizdedzes sveci?

Pārbaudiet aizdedzes sveci pēc 10 darba stundām, pēc tam ik pēc 50 stundām. Izmantojiet komplektā iekļauto aizdedzes sveces atslēgu. Notīriet to ar vara stiepļu suku, ja tā ir netīra. Nomainiet to, ja nepieciešams. Pievelciet ar roku, pēc tam vēl 1/2 pagrieziena.

Kā iztukšot degvielas tvertni ziemošanai?

Izmantojiet sūkni, lai iztukšotu tvertni. Ļaujiet dzinējam darboties, līdz tas apstājas degvielas trūkuma dēļ. Nomainiet karsto dzinēja eļļu. Izņemiet aizdedzes sveci, ielejiet cilindrā 20 ml eļļas un viegli pavelciet palaišanas trosi, lai izkliedētu eļļu.

Kādas ir nolietojuma daļas un kur tās atrast?

Nolietojuma daļas ir ķīļsiksna, asmens veltnis, gaisa filtrs un aizdedzes svece. Sazinieties ar Scheppach pēcpārdošanas dienestu vai pilnvarotu tirgotāju, lai iegūtu oriģinālās daļas.

Kā droši transportēt zāles pļāvēju?

Iztukšojiet degvielas tvertni un ļaujiet dzinējam darboties, līdz tas apstājas. Iztukšojiet karsto dzinēja eļļu. Noņemiet aizdedzes sveces vāciņu. Ja nepieciešams, salociet stūri, nesaliecot kabeļus.

Kāda ir garantija un kā to izmantot?

Tiek piemērota likumīgā garantija. Redzamie defekti jāziņo 8 dienu laikā. Nolietojuma daļas netiek segtas. Sazinieties ar savu tirgotāju vai Scheppach servisa centru, lai iesniegtu pretenziju.

LIETOŠANAS INSTRUKCIJA SC40P SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

	levērībai! Pirms lietošanas sākšanas izlasiet lietošanas instrukciju.
	Neļaujiet trešajām personām (cilvēkiem un dzīvniekiem) iekļūt bīstamajā zonā.
	Svarīgi! Karstas daļas. levērojiet drošu distanci.
	Asi darba instrumenti – Nenogrieziet roku vai kāju pirkstus – Pirms apkopes noņemiet aizdedzes sveces uzgali.
	Lietojiet ausu un acu aizsargus.
	Pirms lietošanas sākšanas iepildiet eļļu un degvielu.
⚠ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi

Satura rādītājs: Lappuse:

1. levads....88
2. lerīces apraksts (1.-2. att.)....88
3. Izpakošana 88
4. Noteikumiem atbilstoša lietošana....88
5. Drošības norādījumi....89
6. Tehniskie raksturlielumi 91
7. Montāža 91
8. Apkalpošana....91
9. Tīrīšana un apkope 92
10. Utilizēšana un atkārtota izmantošana 93
11. Traucējumu novēršana....94

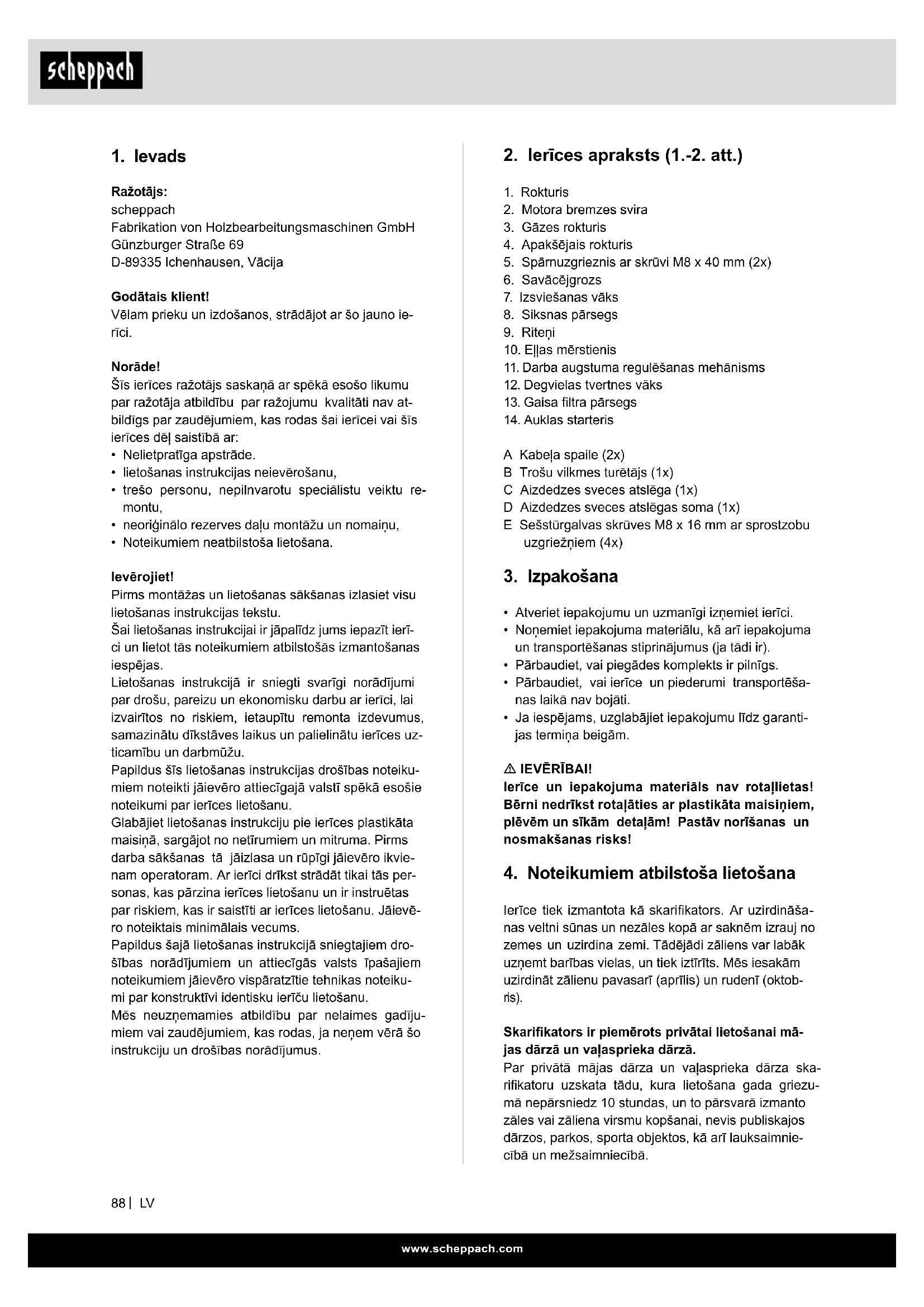

1. levads

Ražotājs:

scheppach

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• Nelietpratīga apstrāde.
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves daļu montāžu un nomainu,
• Noteikumiem neatbilstoša lietošana.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierīci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerices apraksts (1.-2. att.)

1. Rokturis
2. Motora bremzes svira
3. Gāzes rokturis
4. Apakšējais rokturis
5. Spärnuzgrieznis ar skrūvi M8 x 40 mm (2x)
6. Savācējgrozs
7. Izsviešanas vāks
8. Siksnas pärsegs
9. Riteni
10. Ellas mērstienis
11. Darba augstuma regulēšanas mehānisms
12. Degvielas tvertnes vāks
13. Gaisa filtra pärsegs
14. Auklas starteris

A Kabela spaile (2x)

B Trošu vilkmes turētājs (1x)

C Aizdedzes sveces atslēga (1x)

D Aizdedzes sveces atslēgas soma (1x)

E Sešstūrgalvas skrūves M8 x 16 mm ar sprostzobu uzgriežniem (4x)

3. Izpakošana

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.

⚠ IEVĒRĪBAI!

lerice un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

4. Noteikumiem atbilstoša lietošana

Ierīce tiek izmantota kā skarifikators. Ar uzirdināšanas veltni sūnas un nezāles kopā ar saknēm izrauj no zemes un uzirdina zemi. Tādējādi zāliens var labāk uzņemt barības vielas, un tiek iztīrīts. Mēs iesakām uzirdināt zālienu pava sarī (aprīlis) un rudenī (oktobris).

Skarifikators ir piemērots privātai lietošanai mājas dārzā un vaļasprieka dārzā.

Par privātā mājas dārza un vaļasprieka dārza skarifikatoru uzskata tādu, kura lietošana gada griezumā nepārsniedz 10 stundas, un to pārsvarā izmanto zāles vai zāliena virsmu kopšanai, nevis publiskajos dārzos, parkos, sporta objektos, kā arī lauksaimniecībā un mežsaimniecībā.

Ražotāja pievienotās lietošanas instrukcijas ievērošana ir skarifikatora pienācīgās lietošanas priekšnoteikums. Lietošanas instrukcija ietver arī ekspluatācijas apstāklus, apkopes un tehniskās uzturēšanas noteikumus.

⚠ Brīdinājums! Lietotāja fiziskās bīstamības dēl skarifikatoru nedrīkst izmantot kā smalcinātāju zaru un dzīvžogu daļu sasmalcināšanai. Turklāt skarifikatoru nedrīkst izmantot kā motokultivatoru un zemes nelīdzenumu, piem., kurmja pauguru nolīdzināšanai.

Drošības apsvērumu dēl skarifikatoru nedrīkst izmantot kā jebkāda veida citu darba instrumentu un instrumentu komplektu piedziņas agregātu, izņemot gadījumus, ja tos nepārprotami ir atļāvis ražotājs.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Vispārīgie drošības noteikumi

lepazīstiet šo ierīci.

Lietotāja rokasgrāmata un marķējumi uz ierīces ir jā- izlasa un jāsaprot.

Uzziniet, kā un kādam nolūkam ierīce tiek izmantota. Izpētiet iespējamo ierīces radīto apdraudējumu.

Uzziniet, kā pareizi vadīt un darbināt ierīci. Uzziniet, kā ātri apstādināt vai izslēgt ierīci un vadības ierīces. Jāizlasa un jāsaprot visi norādījumi un drošības instrukcijas, kas atrodamas ierīcei pievienotajā lietotāja rokasgrāmatā. Nemēģiniet darbināt ierīci, ja nezināt, kā apkalpot un apkopt motoru un kā izvairīties no nejaušiem ievainojumiem un/vai īpašuma bojājumiem.

Drošība darba vietā

Nekad neieslēdziet un nedarbiniet motoru slēgtās telpās. Izplūdes gāzes ir bīstamas un satur oglekļa monoksīdu, kas ir indīga gāze bez smaržas. Izmantojiet šo ierīci tikai labi vēdināmās ārtelpās.

Nekad nedarbiniet ierīci, ja nav pietiekamas redzamības vai pietiekama apgaismojuma. Nekad nedarbiniet ierīci uz stāvas nogāzes. Vienmēr strādājiet horizontāli pret pamatni, nekad no augšas uz leju.

Personu drošība

1. Nekad nedarbiniet ierīci narkotiku, alkohola vai citu zāļu ietekmē, kas var iespaidot jūsu spēju pareizi lietot ierīci.

2. Valkājiet piemērotu apgērbu. Valkājiet garās bik-ses, zābakus un cimdus. Nevalkājiet valīgu ap-gērbu, šortus vai jebkāda veida rotaslietas. Sasieniet garus matus plecu garumā. Vienmēr turiet matus, apgērbu un cimdus atstatus no kustīgajām dalām. Valīgs apgērbs, rotaslietas vai gari mati var iekerties kustīgajās dalās.

3. Lietojiet aizsargaprīkojumu. Vienmēr valkājiet acu aizsargus.

4. Miesas bojājumus samazina atbilstošos apstāk-los lietots aizsargaprīkojums, piemēram, putekļu aizsargmaska, aizsargkivere vai ausu aizsargi.

5. Pirms iedarbināšanas pārbaudiet ierīci. Nenone-miet un turiet darba kārtībā atdalošas aizsargie-rīces. Pārliecinieties, vai visi uzgriežni, skrūves v. tml. ir stingri pievilkti.

6. Nekad nedarbiniet ierīci, ja tā ir jāremontē vai tās mehānisms ir bojāts.

7. Pirms ierīces lietošanas nomainiet bojātās, trūkstošās vai nedarbojošās detaļas. Pārbaudiet hermētiskumu. Uzturiet drošus ierīces darba apstāklus.

8. Nekad neveiciet manipulācijas ar aizsargierīcēm. Regulāri pārbaudiet to funkcionalitāti.

9. Ierīci nedrīkst izmantot, ja to nevar ieslēgt vai izslēgt ar motora slēdzi. Ar benzīnu darbināmas ierīces, kuras nevar regulēt ar motora slēdzi, ir bīstamas, un tās ir jānomaina.

10. Pirms palaišanas regulāri pārbaudiet, vai no ierīces ir noņemtas atslēgas vai uzgriežņu atslēgas. Uzgriežņu atslēga vai atslēga, kas palikusi uz rotējošas daļas, var izraisīt miesas bojājumus.

11. Darbinot ierīci, saglabājiet modrību un cilvēka sa-prātu.

12. Nestrādājiet, noliecoties pārāk tālu uz priekšu. Nelietojiet ierīci ar basām kājām, sandalēm vai līdzīgiem viegliem apaviem. Valkājiet drošības apavus, kas aizsargā jūsu pēdas un uzlabo saķeri ar slidenām virsmām.

13. Vienmēr gādājiet par savu stabilitāti un līdzsvaru. Tas Įauj ierīci labāk kontrolēt negaidītās situācijās.

14. Nepieļaujiet nejaušu iedarbināšanu. Pirms ierīces transportēšanas vai apkopes nodrošiniet, ka motors ir izslēgts. Ierīces transportēšana vai apkope, kamēr motors darbojas, var izraisīt negađījumus.

Drošība, rīkojoties ar ekspluatācijas materiāliem

1. Degviela ir viegli uzliesmojoša, un tās tvaiki aiz-degoties var eksplodēt. Lietojot degvielu, veiciet atbilstošus pasākumus, lai samazinātu nopietnu miesas bojājumu risku.

2. Uzpildot vai iztukšojot tvertni, glabājiet to tīrā, labi vēdinātā vietā ārpus telpām un izmantojiet atļautu degvielas savācējtvertni. Nesmēkējiet. Degvielas uzpildīšanas vai darbības laikā izvairieties no dzirkstelēm, atklātas liesmas vai citiem aizdegšanās avotiem uzpildes vietas tuvumā. Nekad neuzpildiet tvertni ēkā.

3. Lai novērstu dzirksteļu veidošanos vai elektrisko izlādi, turiet iezemētus, vadītspējīgus priekšmetus, piemēram, instrumentus, atstatus no neaizsargātām elektriskām detaļām un savienojumiem. Dzirksteles var aizdedzināt dūmgāzes vai tvaikus.
4. Pirms tvertnes piepildīšanas vienmēr apstādiniet motoru un laujiet tam atdzist. Nekad nenoņemiet tvertnes vāku un neuzpildiet degvielu, kamēr dzi-nējs darbojas vai ir silts. Nedarbiniet ierīci, ja deg- vielas sistēmā ir nopūde.
5. Nedaudz atveriet tvertnes vāku, lai nolaistu spiedienu tvertnē.
6. Nepārpildiet tvertni (līdz apm. 1,5 cm zem iepil-dīšanas kakliņa, lai atstātu vietu gadījumam, ja degviela izplešas motora radītā siltuma dēļ).
7. Stingri uzlieciet atpakal tvertnes vāciņus un noslaukiet visu izlijušo degvielu. Nekad nedarbiniet ierīci, ja tvertnes vāciņš nav piestiprināts.
8. Gādājiet, lai izlijušas degvielas tuvumā nebūtu aizdedzes avotu. Nemēginiet iedarbināt motoru, ja degviela ir izlijusi. Tā vietā pārvietojiet ierīci no attiecīgās vietas un gādājiet, lai tajā nebūtu aiz-degšanās avotu, līdz degvielas tvaiki ir izgarojuši.
9. Uzglabājiet degvielu šim nolūkam apstiprinātās tvertnēs.
10. Uzglabājiet degvielu vēsā, labi vēdinātā vietā, kas ir aizsargāta pret dzirkstelēm, atklātu liesmu un citiem aizdedzes avotiem.
11. Nekādā gadījumā neglabājiet degvielu vai ierīci ar tvertni, kas piepildīta ar degvielu, ēkā, kur dūm-gāzes var nonākt saskarē ar dzirkstelēm, atklātu liesmu vai citiem aizdedzes avotiem, piemēram, ūdens sildītājiem, krāsnīm, žāvētājiem vai tamlī-dzīgi. Pirms glabāšanas ľaujiet motoram atdzist korpusā.

Norādes par ierīces lietošanu un kopšanu

1. Neceliet un nenesiet ierīci, kamēr darbojas motors.
2. Nelietojiet ierīci ar spēku. Izmantojiet jūsu pielietojumam atbilstošo ierīci. Atbilstošā ierīce veiks darbu labāk un drošāk.
3. Nemainiet dzinēja apgriezienu skaita regulatora iestatījumus un nedarbiniet motoru ar pārāk lielu apgriezienu skaitu. Apgriezienu skaita regulators nosaka motoram drošus maksimālos darba apgriezienus.
4. Nedarbiniet motoru ātri, ja pamatne netiek apstrā-dāta.

5. Nelieciet rokas vai kājas rotējošu detaļu tuvumā.

6. Nepie|aujiet saskari ar karstu degvielu, e||u, izgarojumiem un karstām virsmām. Neaiztieciet motoru vai skañas slāpētāju. Darbības laikā šīs detaļas klūst ārkārtīgi karstas. Tās paliek karstas ari neilgu laiku pēc ierīces izslēgšanas. Pirms jebkādiem apkopes vai pielāgošanas darbiem |aujiet motoram atdzist.

7. Ja ierīce rada neparastu troksni vai neierasti vibrē, nekavējoties apstādiniet motoru, atvienojiet aizdedzes vadu un nosakiet cēloni. Neparasti trokšni vai vibrācijas būtībā ir brīdinājuma zīme.
8. Izmantojiet tikai ražotāja apstiprinātus savienojumus un apstiprinātus piederumus. Šīs prasības neievērošana var izraisīt miesas bojājumus.
9. Veiciet ierīces apkopi. Pārbaudiet, vai kustīgās daļas nav nepareizi izkārtotas vai bloķētas. Pārbaudiet, vai detaļām nav pārrāvumu un vai nepastāv kādi citi apstākļi, kas varētu ietekmēt ierīces darbību. Ja ierīce ir bojāta, pirms lietošanas tā ir jāremontē. Daudzus negadījumus izraisa nepietiekami labā stāvoklī uzturēts aprīkojums.
10. Lai samazinātu ugunsbīstamības risku, atbrīvojiet motoru un skaņas slāpētāju no zāles, lapām, pārmērīga smērvielas daudzuma vai oglekļa nogulsnēm.
11. Griezējinstrumentiem jābūt asiem un tīriem. Pareizi uzturēti griezējinstrumenti ar asām griēšanas malām mazāk blokējas un ir vieglāk vadāmi.
12. Nekad neaplaistiet un neapsmidziniet ierīci ar ūdeni vai citu škīdrumu. Stiepni turiet sausu, tīru un brīvu no nosēdumiem. Notīriet pēc katras lietošanas reizes.
13. Lai aizsargātu vidi, ievērojiet likumus un noteikumus par pienācīgu degvielas, ellas v. tml. atkritumu utilizāciju.
14. Glabājiet ierīci bērniem nepieejamā vietā un neļaujiet ierīci lietot cilvēkiem, kas nepazīst ierīci vai šīs instrukcijas. Ierīce neapmācītu lietotāju rokās ir bīstama.

Tehniskās uzturēšanas norādes

Pirms ierīces tīrīšanas, remonta, pārbaudes vai regulēšanas izslēdziet motoru un nodrošiniet, ka visas detalas ir pārstājušas kustēties.

Atvienojiet aizdedzes vadu un novietojiet to atstatus no aizdedzes sveces, lai novērstu nejaušu iedarbināšanu.

Lüdziet ierīces apkopi veikt kvalificētam personālam, izmantojot tikai originālās rezerves daļas. Tas nodrošina ierīces drošības saglabāšanu.

6. Tehniskie raksturlielumi

Motora tips	1 cilindra; 4 taktu
Darba tilpums	212 cm^3
Maks. motora jauda	4,2 kW
Darba apgriezienu skaits	3600 min ^-1
Degviela	Neetilētais benzīns
Degvielas tvertnes tilpums	3,6 l
Motorella	10W 30 / SAE 30
Aizdedzes svece	LG F6TC
Degvielas tvertnes tilpums / ella	0,6 l
Dziluma iestatījums	+5 / -15
Darba platums	400 mm
Nažu skaits	18
Naža ∅	160
Savācējgroza tilpums	45 l
Svars	31 kg

Paturētas tiesības veikt tehniskas izmainas!

Skañas intensitātes līmenis izmērīts saskaṇā ar attiecīgajiem standartiem:

Skañas spiediens L_PA = 81,5 dB(A)

Skañas jauda L_WA = 97,49 dB(A)

Mērījuma klūda K _PA = 2 dB(A)

Valkājiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.

Vibrācija:

Vibrācija A _hv (kreisā puse / labā puse) = 3.789 m/s ^2 / 2.449 m/s ^2

Mērījuma klūda K_PA = 1,5 m/s^2

Ierobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pârbaudît ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.

7. Montāža

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

Vadības roktura montāža (3.-9. att.)

- Uzstādiet apakšējo rokturi (4), kā parādīts 3.+4. att. Nofiksējiet skavu, izmantojot četras seštūrgalvas skrūves un sprostzobu uzgriežņus (E).

• Savienojiet augšējo rokturi (rokturi) (1) ar apakšējo rokturi (4). Šim nolūkam izmantojiet divus spārnuz-griežņus ar attiecīgām skrūvēm (5) (5.+6. att.)
• Uzstādiet trošu vilkmes turētāju (B) vadāmā roktura labajā pusē, kā parādīts 7. att.
• Nofiksējiet kabeli ar abām kabeļa spailēm (A) pie roktura. (8.+9. att.)

Savācējgroza montāža (10.-11. att.)

- Ar vienu roku paceliet izsviešanas vāku (11. att./7. poz.) un ar otru roku aiz roktura iekabiniet savācējgrozu (11. att./6. poz.) no augšas. levērībai! Lai iekabinātu savācējgrozu, motoram jābūt izslēgtam, un veltnis nedrīkst griezties!

Uzirdināšanas dziljuma regulēšana (12. att.)

Uzirdināšanas dzilumu regulē, izmantojot dziluma regulēšanas mehānismu (11). Šim nolūkam mazliet atvelciet dziluma regulēšanas mehānismu (11) pa labi un novietojiet vajadzīgajā pozīcijā, un ľaujiet nofiksēties.

+1 = braukšanas stāvoklis vai transportēšanas stāvoklis

0 = 0 mm
-1 = uzirdināšanas dzilums -2,5 mm
-2 = uzirdināšanas dzilums -5 mm
-3 = uzirdināšanas dzilums -7,5 mm
-4 = uzirdināšanas dzilums -10 mm
-5 = uzirdināšanas dzilums -12,5 mm
-6 = uzirdināšanas dzilums -15 mm

8. Apkalpošana

levērībai!

Motoru piegādā bez ellas. Tādēl pirms lietošanas sākšanas noteikti iepildiet ellu. Pirms katra darba jāpārbauda ellas līmenis motorā.

lerīces iedarbināšana

Lai nepieļautu motora nejaušu iedarbināšanu, tas ir aprīkots ar motora bremzi (1. att./1. poz.), kura darbības laikā vienmēr jānospiež, jo citādi motors apstāsies. Ievērībai! Atlaižot motora bremzes sviru, tai jāatgriežas sākuma pozīcijā, un motoram jāapstājas.

Ja tas tā nenotiek, tad ierīci nedrīkst izmantot.

1. Atveriet benzīna krānu (14. att./B poz.). Šim nolū-kam novietojiet krānu pozīcijā "ON".
2. Pārslēdziet gaisa vārsta piedziņas sviru (14. att./A poz.) pozīcijā "Choke". Norāde! Gaisa vārsts parasti nav nepieciešams silta motora atkārtotas iedarbināšanas gadījumā.
3. Novietojiet akseleratora sviru (13. att./3. poz.) vi-dējā pozīcijā.

4. Nospiediet motora bremzes sviru (13. att.) un spēcīgi pavelciet startera auklu (14. poz.), līdz motors iedarbinās.

5. Įaujiet motoram īslaicīgi iesilt un pēc tam pārslē-dziet gaisa vārsta piedziņas sviru (13. att./A poz.) pozīcijā “RUN”.

6. Izmantojot akseleratora sviru (13. att./3. poz.), var regulēt uzirdināšanas veltņa apgriezienu skaitu.

levēribai! Vienmēr lēnām izvelciet startera auklu līdz pirmajai pretestībai, pirms to ātri izvelk iedarbināšanai. Neļaujiet startera auklai pēc veiktās iedarbināšanas strauji ievilkties atpakal.

levērībai! Uzirdināšanas veltnis rotē, kad motors tiek iedarbināts.

levēribail! Nekad neatveriet izsviešanas vāku, ja motors vēl darbojas. Rotējošais veltnis var radīt savainojumus. Vienmēr rūpīgi nostipriniet izsviešanas vāku. To atloka atpakal ar stiepes atsperi pozīcijā “Ciet”! Vienmēr jāievēro drošības distance starp korpusu un lietotāju, ko nodrošina vadības rokturi. Īpaša piesardzība jāievēro darba un kustības virziena mainīšanas laikā slīpumos un nogāzēs. levērojiet drošu pozīciju, valkājiet apavus ar neslīdošām, raupjām pazolēm un garas bikses. Vienmēr strādājiet škērsām pret nogāzi. Nogāzes, kuru slīpums pārsniedz 15 grādus, drošības apsvērumu dēļ nedrīkst uzirdināt ar ierīci. Esiet īpaši piesardzīgs, virzoties atmuguriski un vel-kot ierīci, paklupšanas risks!

Norādes par pareizu darbu

Darba laikā ir ieteicams izmantot darba metodi ar pārklāšanos. Lai panāktu rūpīgu darba veidu, vadiet ierīci iespējami taisnās joslās. Turklāt šīm joslām vienmēr vajadzētu pārklāties par dažiem centimetriem, lai nepaliktu pāri nekādas svītras. Tiklīdz darba laikā paliek guļus zāles paliekas, jāiztukšo savācējgrozs. levērībai! Pirms savācējgroza noņemšanas izslēdziet motoru un nogaidiet, līdz veltnis pilnīgi apstājas!

Lai atkabinātu savācējgrozu, ar vienu roku paceliet izsviešanas vāku un ar otru roku noņemiet savācēj-maisu! Cik bieži jāveic zāliena apstrāde, ir atkarīgs no zāliena zāles augšanas un zemes cietības.

Uzturiet tīru ierīces korpusa apakšpusi un noteikti noņemiet zemes un zāles nogulsnējumus. Nogul-snējumi apgrūtina palaišanas procesu un negatīvi ietekmē kvalitāti. Nogāzēs josla jānobrauc škērsām pret nogāzi. Pirms veic veltņa jebkādas pārbaudes, izslēdziet motoru.

levērībai! Veltnis vēl dažas sekundes turpina griezties pēc motora izslēgšanas. Nekad nemēģiniet apturēt veltni. Ja kustībā esošais veltnis saduras ar kādu priekšmetu, izslēdziet ierīci un nogaidiet, līdz veltnis pilnīgi apstāsies. Pēc tam pārbaudiet veltņa stāvokli. Ja tas ir bojāts, tas jānomaina.

9. Tīrīšana un apkope

Tīrīšana

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• lesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ierīci ar mitru drānu un mazliet škīdro ziepju. Neizmantojiet tīrīšanas līdzekļus vai škīdi-nātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

Apkope

• Nolietotu vai bojātu nažu veltni vajadzētu nomainīt kvalificētam speciālistam.
• Nodrošiniet, lai visi stiprinājuma elementi (skrūves, uzgriežni utt.) vienmēr būtu stingri pievilkti, tā ka jūs varētu droši strādāt ar skarifikatoru.
• Glabājiet skarifikatoru sausā telpā.
• Ilgam darbmūžam visas skrūvējamās daļas, kā arī riteņus un asis vajadzētu notīrīt un pēc tam ieeļlot.
• Skarifikatora regulāra kopšana nodrošina ne tikai tā izturību un darbspēju, taču veicina arī zāliena rūpīgu un vienkāršu uzirdināšanu.
• Sezonas beigās veiciet skarifikatora vispārēju pārbaudi un notīriet sakrājušās atliekas. Pirms sezonas sākuma noteikti pārbaudiet skarifikatora stāvokli. Labošanas darbu gadījumā vērsieties mūsu servisa uzņēmumā.

Gaisa filtra apkope

Netīri gaisa filtri niecīgās, karburatoram pievadītās gaisa plūsmas rezultātā samazina motora jaudu. Tādēļ ir nepieciešama regulāra pārbaude. Gaisa filtru vajadzētu pārbaudīt ik pēc 50 darba stundām, un pēc vajadzības tīrīt. Loti puteklaina gaisa gadījumā gaisa filtrs jāpārbauda biežāk.

• Demontējiet gaisa filtru, kā parādīts 15.+16. att.
• Tiriet gaisa filtru tikai ar saspiesto gaisu vai, to izpurinot.
• Salikšanu veic apgrieztā kārtībā.
  levērībai! Nekad netīriet gaisa filtru ar benzīnu vai degošiem
  škīdinātājiem.

Aizdedzes sveces apkope / nomaiņa

Pirmoreiz pārbaudiet aizdedzes sveci pēc 10 darba stundām, vai nav piesārnojuma, un, ja nepieciešams, notīriet to ar vara stieplu suku. Pēc tam veiciet aizdedzes sveces apkopi ik pēc 50 darba stundām.

- Nonemiet aizdedzes sveces uzgali (17. att.), to pagriežot.

• Nonemiet aizdedzes sveci, izmantojot aizdedzes sveces atslēgu (18. att.).
• Salikšanu veic apgrieztā kārtībā.

Sagatavošanas darbi ierīces novietošanai glabāšanā

Bridinājuma norāde: Neizteciniet benzīnu slēg-tās telpās, uguns tuvumā vai smēkēšanas laikā.

Gāzes tvaiki var izraisīt sprādzienus vai degšanu.

1. Izmantojot benzīna izsūkšanas sūkni, iztukšojiet benzīna tvertni.
2. ledarbiniet motoru un laujiet tam darboties tik ilgi, kamër ir izlietots atlikušais benzīns.
3. Pēc katras sezonas veiciet ellas maiņu. Šim nolū-kam izteciniet nolietoto motorelļu no silta motora un iepildiet jaunu.
4. Nonemiet aizdedzes sveci no cilindra galvas. Ar ellas kanninu iepildiet apm. 20 ml ellas cilindrā. Lēnām pavelciet startera rokturi, tā ka ella aizsargā cilindru tā iekšpusē. leskrūvējiet atpakaļ aizdedzes sveci.
5. Notīriet cilindra dzesētājribas un korpusu.
6. Notīriet visu ierīci, lai pasargātu emaljas krāsu.
7. Uzglabājiet ierīci labi vēdinātā vietā.

lerīces sagatavošana transportēšanai

1. Izmantojot benzīna izsūkšanas sūkni, iztukšojiet benzīna tvertni.
2. Laujiet motoram darboties tik ilgi, līdz tiek izlietots atlikušais benzīns.
3. Iztukšojiet motorellu no silta motora.
4. Nonemiet aizdedzes sveces uzgali no aizdedzes sveces.
5. Notīriet cilindra dzesētājribas un korpusu.
6. Pēc vajadzības demontējiet rokturi. Uzmaniet, lai trošu vilkmes netiktu pārlocītas.

Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošās detaļas*: kīlsiksna, nažu veltnis, gaisa filtrs, aizdedzes svece

* nav obligāti iekļauts piegādes komplektā!

10. Utilizēšana un atkārtota izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepako-jums ir izejmateriāls, un to var izmantot at-kārtoti vai nodot izejvielu apritē.

lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas.

Bojātās detaļas jānodod īpašo atkritumu pār-

strādei. Jautājiet specializētā veikalā vai pašvaldībā!

11. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Motors nesāk darboties •	Nav nospiesta motora bremzes sviraBojāta aizdedzes sveceDegvielas tvertne ir tukšaAizvērts benzīna krāns	Nospiediet motora bremzes sviruNomainiet aizdedzes sveciIepildiet degvieluAtveriet benzīna krānu
Samazinās motora jauda •	Pārāk cieta zemeAizsprostots skarifikatora korpussStipri nolietots nazis	Labojiet uzirdināšanas dzilumuNotīriet korpusuNomainiet nazi
Nav rūpīgi uzirdināts • Nolietots nazisNepareizs uzirdināšanas dzilums		Nomainiet naziLabojiet uzirdināšanas dzilumu
Motors darbojas, nažu veltnis negriežas	Saplīsusi zobsiksna	Uzticiet pārbaudīt klientu tehniskās apkalpošanas darbnīcā

LV apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīlīdzību par šadiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamas bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas

defektu dēl šajā laika periodā. Attiecībā uz rezerves dalām, kuras nav mūsu ražotas, mēs garantējam iikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
