SC40P - žoliapjovė SCHEPPACH - Nemokama naudojimo instrukcija

Prekės ženklas	Scheppach
Modelis	SC40P
Produkto tipas	Skarifikatorius (vejapjovė)
Variklio tipas	4 taktų, 1 cilindras
Darbinis tūris	212 cm³
Maksimali galia	4,2 kW
Darbiniai sūkiai	3600 min⁻¹
Degalai	Bešvinis benzinas
Bako talpa	3,6 L
Variklio alyva	10W30 / SAE 30
Alyvos talpa	0,6 L
Uždegimo žvakė	LG F6TC
Darbinis plotis	400 mm
Peilių skaičius	18
Peilio skersmuo	160 mm
Skarifikavimo gylis	+5 mm iki -15 mm (6 padėtys)
Surinkimo dėžės talpa	45 L
Svoris	31 kg
Garso slėgio lygis	81,5 dB(A)
Garso galios lygis	97,49 dB(A)
Vibracijos (kairė/dešinė)	3,789 / 2,449 m/s²
Sauga	Variklio stabdys, saugos svirtis, išmetimo dangtis
Priežiūra	Reguliarus valymas, alyvos keitimas, oro filtro ir žvakės keitimas
Dėvimosios dalys	Trapecinis diržas, peilių volelis, oro filtras, uždegimo žvakė

Dažnai užduodami klausimai - SC40P SCHEPPACH

Kaip paleisti Scheppach SC40P vejapjovę?

Prieš paleisdami įsitikinkite, kad bake yra benzino ir alyvos lygis yra teisingas. Atidarykite benzino čiaupą (padėtis ON), uždarykite oro sklendę (CHOKE), jei variklis šaltas, nustatykite dujų svirtį į vidurį, tada paspauskite variklio stabdžio svirtį ir energingai traukite už paleidimo virvės, kol variklis užsives. Kai užsives, atidarykite oro sklendę (RUN).

Kokią variklio alyvą naudoti ir kaip patikrinti lygį?

Naudokite 10W30 arba SAE 30 alyvą. Lygis tikrinamas alyvos matuokliu (1 pav., poz. 10). Variklis turi būti šaltas ir išlygintas. Talpa yra 0,6 L.

Kaip nustatyti skarifikavimo gylį?

Gylis nustatomas reguliavimo svirtimi (poz. 11). Pasukite ją į dešinę ir nustatykite norimą padėtį: +1 transportavimui, 0 – 0 mm, -1 iki -6 – gyliai nuo -2,5 mm iki -15 mm.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar variklio stabdžio svirtis yra nuspausta, ar benzino čiaupas atidarytas, ar bake yra degalų, ir ar uždegimo žvakė nėra sugedusi. Jei reikia, pakeiskite žvakę.

Kaip išvalyti oro filtrą?

Nuimkite oro filtro dangtelį (15-16 pav.). Išvalykite filtrą suspaustu oru arba lengvai pabaksnodami. Niekada nenaudokite benzino ar degių tirpiklių. Sumontuokite atvirkštine tvarka.

Kada ir kaip pakeisti uždegimo žvakę?

Patikrinkite žvakę po 10 darbo valandų, vėliau kas 50 valandų. Naudokite pridedamą žvakių raktą. Jei užteršta, išvalykite varine viela. Jei reikia, pakeiskite. Užveržkite ranka, tada dar pusę apsisukimo.

Kaip ištuštinti degalų baką žiemojimui?

Naudokite siurbimo pompą bakui ištuštinti. Leiskite varikliui dirbti, kol jis sustos dėl degalų trūkumo. Pakeiskite karštą variklio alyvą. Išsukite žvakę, į cilindrą įpilkite 20 ml alyvos ir lėtai traukite paleidimo virvę, kad alyva pasiskirstytų.

Kokios yra dėvimosios dalys ir kur jas rasti?

Dėvimosios dalys yra trapecinis diržas, peilių volelis, oro filtras ir uždegimo žvakė. Dėl originalių dalių kreipkitės į Scheppach techninės priežiūros centrą arba įgaliotąjį pardavėją.

Kaip saugiai transportuoti vejapjovę?

Ištuštinkite degalų baką ir leiskite varikliui dirbti, kol jis sustos. Išpilkite karštą variklio alyvą. Nuimkite žvakės antgalį. Jei reikia, sulenkite vairą, nelenkdami kabelių.

Kokia yra garantija ir kaip ja pasinaudoti?

Taikoma teisinė garantija. Matomi defektai turi būti pranešti per 8 dienas. Dėvimosios dalys neapdraustos. Dėl bet kokių pretenzijų kreipkitės į savo pardavėją arba Scheppach techninės priežiūros centrą.

NAUDOJIMO INSTRUKCIJA SC40P SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Dėmesio! Prieš pradėdami eksploatuoti, perskaitykite naudojimo instrukciją.
	Liepkite tretiesiems asmenims (žmonėms ir gyvūnams) pasišalinti iš pavojaus zonos.
	Svarbu! Karštos dalys. Laikykitės atstumo.
	Aštrūs darbo įrankiai - Nejsipjaukite rankų arba kojų pirštų – prieš atlikdami techninę priežiūrą, ištraukite uždegimo žvakės kištuką.
	Naudokite klausos ir akių apsaugą.
	Prieš pradėdami eksploatuoti, pripildykite alyvos ir kuro.
Dėmesio!	Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu

Turinys: Puslapis:

1. Ivadas....97
2. Irenginio aprašymas (1-2 pav.) 97
3. Išpakavimas 97
4. Naudojimas pagal paskirtj....97
5. Saugos nurodymai 98
6. Techniniai duomenys....100
7. Montavimas....100
8. Valdymas....100
9. Valymas ir techninė priežiūra 101
10. Utilizavimas ir pakartotinis atgavimas 102
11. Sutrikimų šalinimas ....103

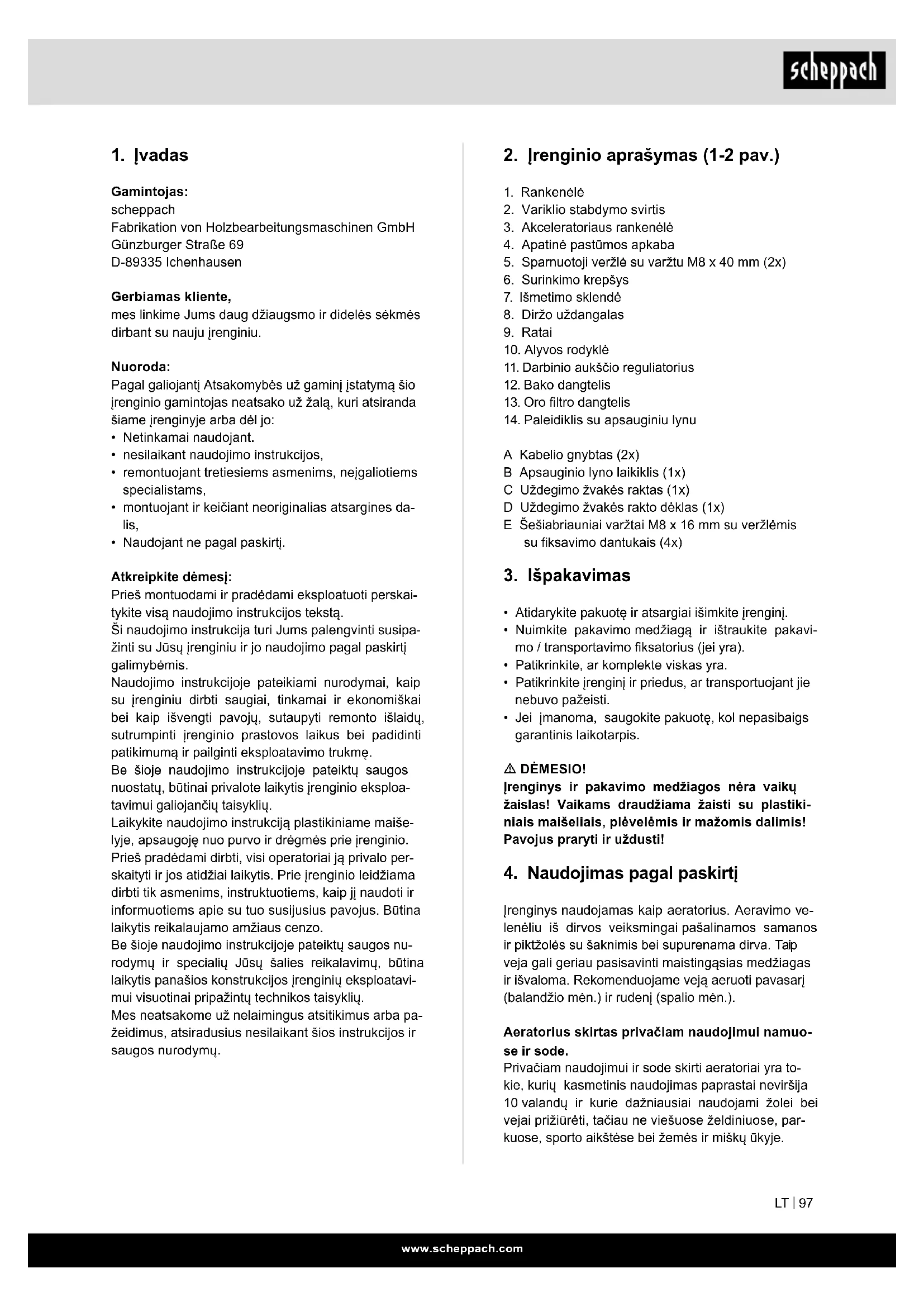

1. Ivadas

Gamintojas:

scheppach

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• Netinkamai naudojant.
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- Naudojant ne pagal paskirtj.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos teksta.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio.

Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie įrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis panašios konstrukcijos įrenginių eksploatavi-mui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1-2 pav.)

1. Rankenèlè
2. Variklio stabdymo svirtis
3. Akceleratoriaus rankenëlé
4. Apatinė pastūmos apkaba
5. Sparnuotoji veržlė su varžtu M8 x 40 mm (2x)
6. Surinkimo krepšys
7. Išmetimo sklendė
8. Diržo uždangalas
9. Ratai
10. Alyvos rodyklé
11. Darbinio aukščio reguliatorius
12. Bako dangtelis
13. Oro filtro dangtelis
14. Paleidiklis su apsauginiu lynu

A Kabelio gnybtas (2x)
B Apsauginio lyno laikiklis (1x)
C Uždegimo žvakės raktas (1x)
D Uždegimo žvakės rakto dėklas (1x)
E Šešiabriauniai varžtai M8 x 16 mm su veržlémis su fiksavimo dantukais (4x)

3. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

⚠ DÈMESIO!

Irenginys ir pakavimo medžiagos néra vaikų žaislas! Vaikams draudžiama žaisti su plastiki-niais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

4. Naudojimas pagal paskirti

Irenginys naudojamas kaip aeratorius. Aeravimo ve- lenėliu iš dirvos veiksmingai pašalinamos samanos ir piktžolės su šaknimis bei supurenama dirva. Taip veja gali geriau pasisavinti maistingąsias medžiagas ir išvaloma. Rekomenduojame veją aeruoti pavaşari (balandžio mėn.) ir rudenį (spalio mėn.).

Aeratorius skirtas privačiam naudojimui namuose ir sode.

Privačiam naudojimui ir sode skirti aeratoriai yra tokie, kurių kasmetinis naudojimas paprastai neviršija 10 valandų ir kurie dažniausiai naudojami žolei bei vejai prižiūrėti, tačiau ne viešuose želdiniuose, parkuose, sporto aikštėse bei žemės ir miškų ūkyje.

Tinkamo aeratoriaus naudojimo sąlyga yra gamintojo pridėtos naudojimo instrukcijos laikymasis. Naudojimo instrukcijoje taip pat nuroytos eksploatavimo, techninės ir einamosios priežiūros sąlygos.

⚠️ Ispėjimas! Dėl naudotojo kūnui kylančio pavojaus aeratoriaus negalima naudoti kaip smulkintuvo, skirto nupjautoms šakoms ir krūmams smulkinti. Be to, aeratoriaus negalima naudoti kaip kultivatoriaus-motobloko ir dirvos nelygumams, pvz., kurmiarausiams, lyginti.

Saugumo sumetimais aeratoriaus negalima naudoti kaip kitų visų rūšių darbo įrankių ir įrankių rinkinių varančiojo agregato, išskyrus tuo atvejus, kai tai leidžia daryti gamintojas.

Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne ga-mintojas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

Bendrosios saugos taisyklės

Susipažinkite su savo mašina.

Perskaitykite ir supraskite naudotojo žinyne ir ant mašinos esančius ženklinimus.

Susipažinkite, kaip ir kokiems tikslams naudojama mašina. Susipažinkite su mašinos keliamais potencialiais pavojais.

Susipažinkite, kaip mašina valdoma ir tinkamai aptarnaujama. Susipažinkite, kaip galima greitai sustabdyti arba išjungti mašiną ir valdiklius. Perskaitykite ir supraskite visus atskirai prie mašinos pridėtame naudotojo žinyne esančius saugumo nurodymus bei instrukcijas. Nemėginkite valdyti mašinos, kai tiksliai nežinote, kaip valyti ir techniškai prižiūrėti variklį bei kaip išvengti sužalojimų ir (arba) materialinės žalos.

Sauga darbo vietoje

Niekada nepaleiskite ir nepalikite veikti variklio uždarose patalpose. Išmetamosios dujos yra pavojingos ir jose yra angliavandenilio monoksido – bekvapių ir nuodingų dujų. Šį mazgą valdykite tik gerai vėdinamoje išorinėje srityje.

Niekada nevaldykite mašinos, jei neužtikrinamas pakankamas matomumas arba pakankamas apšvietimas. Niekada nevaldykite šlaituose. Visada dirbkite horizontaliai ant pagrindo, niekada iš viršaus žemyn.

Asmenų sauga

1. Niekada nevaldykite mašinos veikiami narkotiku, alkoholio ar kitokių vaistų, galinčių paveikti jūsų gebėjimus naudotis mašina.

2. Vilkėkite tinkamus drabužius. Mūvėkite ilgas kelnes, avėkite aulinius batus ir mūvėkite pirštines. Nevilkėkite plačių drabužių, trumpų kelnių ir nusiimkite papuošalus. Susiriškite ilgus plaukus iki pečių ilgio. Plaukus, drabužius ir pirštines visada laikykite toliau nuo judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti judančios dalys.

3. Naudokite apsaugines priemones. Visada naudokite akių apsaugą.

4. Atsižvelgiant į tam tikras sąlygas naudojamos asmeninės priemonės, pvz., apsauginė kaukė nuo dulkių, apsauginis šalmas arba klausos apsauga, sumažina asmenų sužalojimų skaičių.

5. Prieš paleisdami patikrinkite mašiną. Neišmontuokite apsaugų ir išlaikykite juos tinkamos būklės. Įsitikinkite, kad visos veržlės, varžtai ir pan. yra tvirtai priveržti.

6. Jokiu būdu nevaldykite mašinos, jei ją reikia suremontuoti arba pažeista jos mechanika.

7. Prieš naudodami mašiną, pakeiskite pažeistas, trūkstamas arba neveikiančias dalis. Patikrinkite sandarumą. Užtikrinkite saugias mašinos veikimo sąlygas.

8. Jokiu būdu nemanipuliuokite apsauginiais įtai-sais. Reguliariai tikrinkite, kaip jie veikia.

9. Mašinos negalima naudoti, jei jos negalima jungti arba išjungti variklio jungikliu. Benzinu varomos mašinos, kurių negalima valdyti variklio jungikliu, yra pavojingos ir jas reikia pakeisti.

10. Prieš paleisdami reguliariai patikrinkite, ar iš mašinos buvo pašalinti raktai ar atsuktuvai. Raktu arba atsuktuvu, kuris lieka ant besisukančios dalies, gali būti sužaloti asmenys.

11. Likite atidūs ir eksploatuodami mašiną išsaugokite sveiką protą.

12. Nedirbkite per daug pasilenkę. Nevaldykite mašinos basi arba su sandalais ar pan. lengvais batais. Avėkite apsauginius batus, kurie apsaugotų Jūsų kojas ir užtikrintų Jūsų stabilumą ant slidžių paviršių.

13. Visada stovėkite stabiliai ir išlaikykite pusiausvyrą. Taip mašiną galėsite geriau kontroliuoti netikėtose situacijose.

14. Venkite neplanuoto paleidimo. Isitikinkite, kad prieš transportuojant mašiną arba atliekant mazgo techninės ar einamosios priežiūros darbus variklis bus išjungtas. Kai mašina transportuojama arba jos techninės ar einamosios priežiūros darbai atliekami veikiant varikliui, gali įvykti nelaimingi atsitikimai.

Sauga naudojant eksploatacines medžiagas

1. Degalai yra labai degüs ir jiems użsidegus gali sprogti garai. Naudodami degalus, imkitės atitinkamų priemonių, kad sumažintumėte sunkių sužalojimų riziką.
2. Pildydami arba išleisdami baką, būkite švarioje, gerai vėdinamoje išorės srityje ir naudokite leidžiamą degalų surinkimo indą. Nerūkykite. Pildydami degalus ar eksploatuodami mazgą, netoliese venkite uždegimo kibirkščių, atvirų liepsnų ar kitų uždegimo šaltinių. Jokiu būdu nepildykite bako pastate.
3. Ižemintus, laidžius daiktus, pvz., įrankius, laikykite toliau nuo neapsaugotų, įtampingųjų elektrinių dalių ir jungčių, kad išvengtumėte kibirkščių susidarymo arba kibirkšties pramušimo. Dūmų dujos arba garai gali užsidegti.
4. Visada išjunkite variklį ir, prieš pildydami baką, leiskite jam atvėsti. Jokiu būdu nenuimkite bako dangtelio arba nepildykite degalų veikiant arba esant šiltam varikliui. Nevaldykite mašinos, jei degalų tiekimo sistema yra nesandari.
5. Norėdami pašalinti iš bako slėgį, šiek tiek atidary-kite bako dangtelį.
6. Neperpildykite bako (jei dėl variklio generuojamos šilumos degalai plečiasi, maždaug iki 1,5 cm žemiau pildymo atvamzdžio).
7. Vél saugiai užsukite bako ir rezervuaro dangtelj bei išvalykite išlietus degalus. Jokiu būdu nevaldykite mazgo, kol neuždėtas bako dangtelis.
8. Išlieję degalus, venkite uždegimo šaltinius. Jei išliejote degalus, nemėginkite paleisti variklio. Vietoj to, pašalinkite mašiną iš susijusios srities ir venkite uždegimo šaltinių, kol degalų garai iš-garuos.
9. Laikykite degalus specialiai pagamintuose ir šiam tikslui naudoti leidžiamuose rezervuaruose.
10. Laikykite degalus vėsioje, gerai vėdinamoje ir nuo uždegimo kibirkščių, atviros liepsnos arba kitų uždegimo šaltinių apsaugotoje vietoje.
11. Degalų arba mašinos su pripildytu baku jokiu būdu nelaikykite pastate, kuriame dūmų dujos gali kontaktuoti su uždegimo kibirkštimis, atviromis liepsnomis arba kitais uždegimo šaltiniais, pvz., karšto vandens paruošimo įrenginiais, krosnimis, džiovintuvais arba pan. Prieš įdedami variklj į korpusą, leiskite jam atvėsti.

Nuorodos dėl mašinos naudojimo ir priežiūros

1. Nekelkite ir neneškite mašinos veikiant varikliui.
2. Nevaldykite mašinos naudodami jęgą. Savo tiks-lui naudokite tinkamiausią mašiną. Tinkama mašina geriausiai ir saugiausiai atliks užduotį.

3. Nekeiskite variklio sūkių skaičiaus reguliatoriaus nustatymų ir neleiskite varikliui veikti per dideliu sūkių skaičiumi. Sūkių skaičiaus reguliatorius valdo maksimalų darbinį sūkių skaičių, kuris yra saugus varikliui.

4. Kai dirva neapdorojama, nepalikite variklio veikti greitai.

5. Nekiškite rankų arba kojų šalia besisukančių da- lių.
6. Venkite sąlyčio su karštais degalais, alyva, dūmų dujomis ir karštais paviršiais. Nelieskite variklio arba duslintuvo. Eksploatuojant šios dalys ypač jkaista. Išjungus mazgą, šios dalys lieka trumpai karštos. Prieš atlikdami techninės priežiūros darbus arba nustatymus, leiskite variklio atvėsti.
7. Jei mašina skleistų nejprastus garsus arba nejprastai vibruotų, nedelsdami išjunkite variklį, atjunkite uždegimo kabelį ir raskite priežastį. Nejprasti garsai arba vibracija iš esmės yra įspėja-masis ženklas.
8. Naudokite tik gamintojo leidžiamas jungtis ir priedus. Nesilaikant šio reikalavimo, gali būti sužaloti asmenys.
9. Atlikite mašinos techninę priežiūrą. Patikrinkite, ar judančios dalys tinkamai ištiesintos ir neužblokuotos. Patikrinkite dalis, ar jos nelūžusios ir nėra tokios būklės, kad galėtų neigiamai paveikti mašinos eksploatavimą. Jei yra pažeidimas, prieš naudodami mašiną paveskite suremontuoti. Daug nelaimingų atsitikimų kyla dėl įrangos, kurios techninė priežiūra nebuvo atlikta.
10. Pašalinkite iš variklio ir garso duslintuvo žolę, lapus, tepalo perteklių arba susikaupusį angliavan-denilį, kad sumažintumėte gaisro pavjoaus riziką.
11. Pjovimo jrankiai turi būti aštrūs ir švarūs. Tinkamai techniškai prižiūrėtus pjovimo jrankius su aš-triomis pjovimo briaunomis užsiblokuoja rečiau ir juos lengviau valdyti.
12. Jokiu būdu neliekite ir nepurkškite ant mazgo vandens arba kito skysčio. Valdymo rankena turi būti sausa, švari ir ant jos neturi būti nuosėdu. Po kiekvieno naudojimo išvalykite.
13. Norėdami apsaugoti aplinką, laikykitės tinkamo degalų, alyvos arba pan. utilizavimo įstatymų ir potvarkių.
14. Neeksploatuojamas mašinas laikykite vaikams nepasiekiamoje vietoje ir neleiskite asmenims, kurie nėra susipažinę su mašina ar šiais nurody-mais, neleiskite valdyti mašinos. Nemokytų naudotojų rankose mašina yra pavojinga.

Nurodymai dėl einamosios priežiūros

Prieš valydami, remontuodami, tikrindami ar pritaikydami mašiną, išjunkite variklj ir įsitikinkite, kad buvo sustabdytos visos dalys.

Atjunkite uždegimo kabelj ir paděkite jj toliau nuo uždegimo žvakės, kad apsisaugotumėte nuo neplanuoto paleidimo.

Mašinos techninę priežiūrą paveskite kvalifikuotam personalui, kuris naudoja tik originalias atsargines dalis. Taip bus palaikoma mašinos sauga.

6. Techniniai duomenys

Variklio tipas 1 cilindro; 4-taktis

Darbo tūris 212 cm3
Maks. variklio galia 4,2 kw
Darbinis sūkių skaičius	3600 min.-1
Degalai Bešvinis benzinas
Bako talpa	3,6 l
Variklinė alyva	10 W 30 / SAE 30
Uždegimo žvakė	LG F6TC
Bako talpa / alyva	0,6 l
Gylio nustatymas	+5 / -15
Darbinis plotis	400 mm
Peilių skaičius	18
Peilio ∅	160
Surinkimo krepšio talpa	45 l
Svoris	31 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmo susidarymo duomenys, išmatuoti pagal tam tikrus standartus:

Garso slégis L_PA = 81,5 dB(A)

Garso galia L_WA = 97.49 dB(A)

Matavimo neapibréžtis K_PA = 2 dB(A)

Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.

Vibracija:

Vibracija A_hv (kairėje / dešinėje) = 3,789 m/s² / 2,449 m/s²

Matavimo neapibréžtis K_PA = 1,5 m/s^2

Apribokite susidarantį triukšmą ir vibraciją iki minimumo!

• Naudokite tik nepriekaištingus jrenginius.
• lrenginj reguliariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą jrenginiui.
• Neperkraukite jrenginio.
• Prireikus paveskite jrenginj patikrinti.
• Kai jrenginys nenaudojamas, ji išjunkite.
• Mūvėkite pirštines.

7. Montavimas

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Kreipiamosios rankenos montavimas (3–9 pav.)

- Sumontuokite apatinę stūmimo rankeną (A), kaip parodyta 3+4 pav. Užfiksuokite rankeną keturiais šešiabriauniais varžtais ir veržlėmis su fiksavimo ratukais (E).

• Sujunkite viršutinę stūmimo rankeną (1) (apkabą) su apatine stūmimo rankena (4). Tam atlaisvinkite dvi sparnuotąsias veržles su atitinkamais varžtais (5) (5+6 pav.).
• Sumontuokite apsauginio lyno laikiklj (B) dešinėje valdymo rankenos pusėje, kaip parodyta 7 pav.
• Užfiksuokite kabelius abiem kabelių gnybtais (A) prie stūmimo rankenos. (8+9 pav.)

Surinkimo krepšio montavimas (10–11 pav.)

- Pakelkite išmetimo sklendę (11 pav./7 poz.) viena ranka, o kita ranka už rankenos laikykite surinkimo krepšj (11 pav./6 poz.) užkabinkite jj iš viršaus. Dėmesio! Norint užkabinti surinkimo krepšj, variklis turi būti išjungtas, o velenėlis – dar suktis!

Aeravimo gylio nustatymas (12 pav.)

Aeravimo gylis nustatomas gylio reguliatoriumi (11). Tam gylio reguliatorių (11) šiek tiek patraukite į dešinę, nustatykite į norimą padėtį ir joje užfiksuokite.

+1 = važiavimo arba transportavimo padėtis 0 = 0 mm

-1 = aeravimo gylis -2,5 mm
-2 = aeravimo gylis -5 mm
-3 = aeravimo gylis -7,5 mm
-4 = aeravimo gylis -10 mm
-5 = aeravimo gylis -12,5 mm
-6 = aeravimo gylis -15 mm

8. Valdymas

Dèmesio!

Variklis pristatomas be alyvos. Todėl prieš eksploatacijos pradžią būtinai pripildykite alyvos. Alyvos lygį reikia tikrinti prieš visus darbus.

Irenginio paleidimas

Norint išvengti netikėto variklio paleidimo, jis yra su variklio stabdžiu (1 pav., 1 poz.), kurį reikia visada aktyvinti eksploatuojant, nes kitaip variklis sustos. Dėmesio: atleidus variklio stabdžio svirtį, ji turi grįžti į pradinę padėtį, o variklis turi sustoti.

Jei taip nėra, įrenginį naudoti draudžiama.

1. Atsukite benzino čiaupą (14 pav./B poz.). Tam nu- statykite čiaupą i padėtį „ON“.
2. Nustatykite „Choke“ svirtj (14 pav./ A poz.) i padėtį „Choke“. Nuoroda: norint iš naujo paleisti šiltą variklj, paprastai „Choke“ nereikia.
3. Nustatykite akceleratoriaus rankinio valdymo ran- kenėlę (13 pav./ 3 poz.) i vidurį.
4. Aktyvinkite variklio stabdymo svirtj (13 pav.) ir stipriai patraukite už paleidimo lyno trauklės (14 poz.), kol variklis pasileis.

5. Trumpai leiskite varikliui pašilti ir po to nustatykite „Choke“ svirtj (13 pav./ A poz.) i padėtį „RUN“.

6. Akceleratoriaus rankinio valdymo rankenėle (13 pav./ 3 poz.) galima sureguliuoti aeravimo velenėlio sūkių skaičių.

Dèmesio: paleidimo lyno trauklę, prieš tai, kol ji bus greitai ištraukta, norint paleisti, visada lėtai ištraukite iki pirmojo pasipriešinimo. Paleidę neleiskite, kad paleidimo lyno trauklę grįžtu atgal.

Dèmesio: paleidžiant variklj, aeravimo velenėlis sukasi.

Dèmesio! Niekada neatidarinėkite išmetimo sklendės, kai variklis dar veikia. Besisukantis velenėlis gali sužaloti. Visada kruopščiai pritvirtinkite išmetimo sklendę. Taip tempiamoji spyruoklė atlenkiama į padėtį „Užd.“! Visada laikykitės kreipiamosiomis rankenomis užtikrinamo saugaus atstumo tarp korpuso ir naudotojo. Dirbdami ir keisdami važiavimo kryptį prie griovių ir ant šlaitų, būkite ypač atsargūs. Stovėkite stabiliai, avėkite batais su neslidžiais ir nelygiais padais bei mūvėkite ilgas kelnes. Visada dirbkite skersai šlaito. Saugumo sumetimais šlaitų su didesniu nei 15 laipsnių nuolydžiu įrenginiu aeruoti negalima. Būkite ypač atsargūs važiuodami atbuline eiga ir traukdami įrenginį. Pavojus suklupti!

Tinkamo darbo nuorodos

Dirbti rekomenduojama taip, kad darbiniai plotai užeitų vienas ant kito. Kad vaizdas būtų tolygus, kreipki-te įrenginį kuo tiesesnėmis juostomis. Tuo metu šios juostos visada turėtų kelis centimetrus persidengti, kad neliktų juostų. Kai dirbant lieka gulėti žolės likučiai, reikia ištuštinti surinkimo krepšį. Dėmesio! Prieš nuimdami surinkimo krepšį, išjunkite variklį ir palauki-te, kol sustos velenėlis!

Norėdami nukabinti surinkimo krepšį, viena ranka pakelkite išmetimo sklendę, o kita ranka nuimkite surinkimo maišą! Kaip dažnai reikia apdoroti veją, iš esmės priklauso nuo vejoje augančios žoles ir dirvos kietumo.

Irenginio apačia turi būti švari. Būtinai pašalinkite žemių ir žolės sankaupas. Dėl sankaupų sunkiau paleisti ir daromas poveikis kokybei. Ant šlaitų pjaukite juostą skersai šlaito. Prieš tikrindami velenėlj, išjunkite variklj.

Dèmesio! Išjungus variklj, velenėlis kelias sekundes sukasi toliau. Niekada nemėginkite sustabdyti velenėlio. Jei judantis velenėlis atsitrenks į daiktą, įrenginį išjunkite ir palaukite, kol velenėlis visiškai sustos. Po to patikrinkite velenėlio būklę. Jei jis pažeistas, jį reikia pakeisti.

9. Valymas ir techninė priežiūra

Valymas

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuojų oru.
• Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginį drėgna šluoste ir šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.

Techninė priežiūra

• Nusidėvėjusi arba pažeistą peilio velenėlj turėtų keisti tik įgaliotas specialistas.
• Pasirūpinkite, jog visi tvirtinimo elementai (varžtai, veržlės ir t. t.) visada būtų tvirtai priveržtos, kad su aeratoriumi galėtumėte saugiai dirbti.
• Laikykite aeratorių sausoje patalpoje.
• Norint užtikrinti ilga eksploatavimo trukmę, visas jsukamas dalis, ratus ir ašis reikia išvalyti ir po su-tepti alyva.
• Reguliari aeratoriaus priežiūra ne tik užtikrina jo ilgą eksploatavimo trukmę ir našumą, bet ir padeda kruopščiau ir lengviau aeruoti Jūsų veja.
• Sezono pabaigoje atlikite bendrają aeratoriaus patikrą ir pašalinkite visus susikaupusius likučius. Prieš sezono pradžią būtinai patikrinkite aeratoriaus būklę. Dėl remonto kreipkitės į mūsų klientų aptarnavimo tarnybą.

Oro filtro techninė priežiūra

Dėl per mažai į karbiuratorių tiekiamo oro nešvarūs oro filtrai sumažina variklio galią. Todėl privaloma reguliariai tikrinti. Oro filtrą reikėtų reguliariai tikrinti kas 50 darbo valandas ir prireikus išvalyti. Esant labai dulkėtam orui, oro filtrą reikia tikrinti dažniau.

• Išmontuokite oro filtrą, kaip parodyta 15+16 pav.
• Valykite oro filtrą tik suslęgtuoju oru arba pastuksendami.
  • Montuojama atvirkštine eilės tvarka.

Dêmesio: niekada nevalykite oro filtro benzinu arba degiais tirpikliais.

Uždegimo žvakės techninė priežiūra / keitimas

Patikrinkite uždegimo žvakę pirmą kartą po 10 darbo valandų, ar ji švari, ir prireikus išvalykite variniu vieliniu šepečiu. Po to uždegimo žvakės techninę priežiūrą atlikite kas 50 darbo valandų.

• Sukamuoju judesiu ištraukite uždegimo žvakės kištuką (17 pav.).
• Išmontuokite uždegimo žvakę uždegimo žvakės raktu (18 pav.).
• Montuojama atvirkštine eilės tvarka.

Pasiruošimas laikyti jrenginj

Įspėjamoji nuoroda: neištuštinkite benzino uždarose patalpose, šalia ugnies ir rūkydami. Dujų garai gali sukelti sprogimą arba gaisrą.

1. Ištuštinkite benzino baką benzino išsiurbimo siurbliu.
2. Paleiskite variklj ir palikite variklj veikti, kol bus išnaudotas likęs benzinas.
3. Keiskite alyvą po kiekvieno sezono. Tam iš šilto variklio išleiskite seną variklinę alyvą ir pripildykite naujos.
4. Vèl pašalinkite uždegimo žvakę nuo cilindro galvutės. Alyvos ąsotėliu į cilindrą pripilkite maždaug 20 ml alyvos. Lėtai traukite lyninę paleidiklio rankenėlę, kad alyva apsaugotų cilindro vidų. Vèl jsukite uždegimo žvakę.
5. Išvalykite cilindro aušinimo briaunas ir korpusa.
6. Išvalykite visą jrenginį, kad apsaugotumėte dažus.
7. Laikykite [rengin] gerai védinamoje vietoje.

Irenginio paruošimas transportuoti

1. Ištuštinkite benzino baką benzino išsiurbimo siurbliu.
2. Paleiskite variklj ir palikite veikti, kol bus išnaudotas likęs benzinas.
3. Iš šilto variklio išleiskite variklinę alyva.
4. Iš uždegimo žvakės ištraukite uždegimo žvakės kištuką.
5. Išvalykite cilindro aušinimo briaunas ir korpusa.
6. Prireikus išmontuokite stūmimo rankeną. Atkreipkite dėmesį į tai, kad apsauginiai lynai nebūtų lenkiami.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: Trapecinis diržas, pellio velenėlis, oro filtras, uždegimo žvakė

* ¡ komplektaciją privalomai nejeina!

10. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeidimų, įrenginys yra pakuotėje. Ši pakuotė yra žalia-va, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

11. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Variklis nepasileidžia • Nepaspausta variklio stabdymosvirtis• Sugedo uždegimo žvakė• Tuščias degalų bakas• Uždarytas benzino čiaupas	• Paspauskite variklio stabdymo svirtį• Pakeiskite uždegimo žvakę• Pripilkite degalų• Atsukite benzino čiaupą.
Mažėja variklio galia • Perkieta dirva• Užsikišęs aeratoriaus korpusas• Stipriai nusidėvėję peiliai	• Pakoreguokite aeravimo gylį.• Išvalykite korpusą.• Pakeiskite peilius.
Netolygiai aeruojama • Nusidėvėję peiliai• Netinkamas aeravimo gylis	• Pakeiskite peilius.• Pakoreguokite aeravimo gylį.
Variklis veikia, peiliovelenėlis nesisuka	• Sutrūkęs krumpliuotasis diržas	• Paveskite patikrinti klientų aptarnavimodirbtuvėms.

LT pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straipsnj

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Abyrgö IS
