Merkki	Scheppach
Malli	SC40P
Tuotetyyppi	Ilmastin (ruohonleikkuri)
Moottorityyppi	4-tahti, 1-sylinteri
Iskutilavuus	212 cm³
Maksimiteho	4,2 kW
Työkierrosnopeus	3600 min⁻¹
Polttoaine	Lyijytön bensiini
Säiliön tilavuus	3,6 L
Moottoriöljy	10W30 / SAE 30
Öljytilavuus	0,6 L
Sytytystulppa	LG F6TC
Työleveys	400 mm
Terien lukumäärä	18
Terän halkaisija	160 mm
Ilmastussyvyys	+5 mm - -15 mm (6 asentoa)
Keräyskorin tilavuus	45 L
Paino	31 kg
Äänenpainetaso	81,5 dB(A)
Äänitehotaso	97,49 dB(A)
Tärinä (vasen/oikea)	3,789 / 2,449 m/s²
Turvallisuus	Moottorijarru, turvavipu, poistokansi
Huolto	Säännöllinen puhdistus, öljynvaihto, ilmansuodattimen ja sytytystulpan vaihto
Kulutusosat	Kiilahihna, terätela, ilmansuodatin, sytytystulppa

Usein kysytyt kysymykset - SC40P SCHEPPACH

Kuinka käynnistää Scheppach SC40P ruohonleikkuri?

Ennen käynnistystä varmista, että polttoainesäiliössä on bensiiniä ja öljytaso on oikea. Avaa bensiinihana (ON-asento), aseta rikastin CHOKE-asentoon jos moottori on kylmä, aseta kaasu keskelle, paina moottorijarruvipua ja vedä voimakkaasti käynnistysnarusta kunnes moottori käynnistyy. Käynnistyksen jälkeen työnnä rikastin RUN-asentoon.

Mitä moottoriöljyä käyttää ja miten tarkistaa öljytaso?

Käytä 10W30 tai SAE 30 -öljyä. Taso tarkistetaan öljymittatikulla (kuva 1/kohta 10). Moottorin tulee olla kylmä ja tasaisella alustalla. Öljytilavuus on 0,6 L.

Kuinka säätää ilmastussyvyys?

Syvyys säädetään säätövivulla (kohta 11). Työnnä sitä oikealle ja aseta se haluttuun asentoon: +1 kuljetusta varten, 0 0 mm:lle, -1 - -6 syvyyksille -2,5 mm - -15 mm.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että moottorijarruvipu on painettuna, bensiinihana on auki, polttoainesäiliössä on polttoainetta ja sytytystulppa ei ole viallinen. Vaihda tulppa tarvittaessa.

Kuinka puhdistaa ilmansuodatin?

Irrota ilmansuodattimen kansi (kuva 15-16). Puhdista suodatin paineilmalla tai napauttamalla kevyesti. Älä koskaan käytä bensiiniä tai syttyvää liuotinta. Kokoa päinvastaisessa järjestyksessä.

Milloin ja miten vaihtaa sytytystulppa?

Tarkista sytytystulppa 10 käyttötunnin jälkeen, sitten 50 tunnin välein. Käytä mukana toimitettua tulppa-avainta. Puhdista se kupariharjalla jos se on likainen. Vaihda tarvittaessa. Kiristä käsin ja sitten 1/2 kierrosta.

Kuinka tyhjentää polttoainesäiliö talvisäilytystä varten?

Käytä imupumppua säiliön tyhjentämiseen. Anna moottorin käydä, kunnes se sammuu polttoaineen loppuessa. Vaihda moottoriöljy lämpimänä. Irrota sytytystulppa, kaada 20 ml öljyä sylinteriin ja vedä narua hitaasti öljyn levittämiseksi.

Mitä ovat kulutusosat ja mistä ne löytyvät?

Kulutusosia ovat kiilahihna, terätela, ilmansuodatin ja sytytystulppa. Ota yhteyttä Scheppachin huoltopalveluun tai valtuutettuun jälleenmyyjään alkuperäisosien saamiseksi.

Kuinka kuljettaa ruohonleikkuri turvallisesti?

Tyhjennä bensiinisäiliö ja anna moottorin käydä kunnes se sammuu. Vaihda moottoriöljy lämpimänä. Irrota sytytystulpan liitin. Taita ohjausaisa tarvittaessa varoen taivuttamatta kaapeleita.

Mikä on takuu ja miten sitä käytetään?

Lain mukainen takuu on voimassa. Näkyvät viat on ilmoitettava 8 päivän kuluessa. Kulutusosat eivät kuulu takuun piiriin. Ota yhteyttä jälleenmyyjään tai Scheppachin huoltoon reklamaatioiden varalta.

KÄYTTÖOHJE SC40P SCHEPPACH

NL	Benzineverticuteerder Vertaling van de oorspronkelijke gebruiksaanwijzing	59
EE	Bensiini-vertikuteerija Originaalkäsitsusjuhendi tõlge	68
FI	Bensiinikäyttöinen ilmaaja Alkuperäisen käyttöohjeen käännös	77
LV	Benzīna skarifikators Originālās lietošanas instrukcijas tulkojums	86
LT	Benzininis aeratorius Originalios naudojimo instrukcijos vertimas	95
SE	Bensindriven vertikalskärare Översättning av originalinstruktionsmanualen	104

1

Laitteessa olevien symbolien selitys

	Huomio! Lue käyttöohje ennen käyttöönottoa.
	Pidä kolmannet osapuolet (ihmiset ja eläimet) kaukana vaara-alueesta.
	Tärkeää! Kuumia osia. Pidä riittävä etäisyys.
	Terävät työkalut - Älä leikkaa sormiasi ja varpaitasi - Vedä sytytystulppapistoke irti ennen huoltoa.
	Käytä kuulosuojaimia ja silmäsuojamia.
	Täytä öljyä ja polttoainetta ennen käyttöönottoa.
△ Huomio!	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä

Sisällysluettelo: Sivu:

1. Johdanto....79
2. Laitteen kuvaus (kuva 1-2)....79
3. Pakkauksesta purkaminen....79
4. Määräystenmukainen käyttö 79
5. Turvallisuusohjeet....80
6. Tekniset tiedot 82
7. Asennus 82
8. Käyttö 82
9. Puhdistus ja huolto....83
10. Hävittäminen ja kierrätys....84
11. Ohjeet häiriöiden poistoon 85

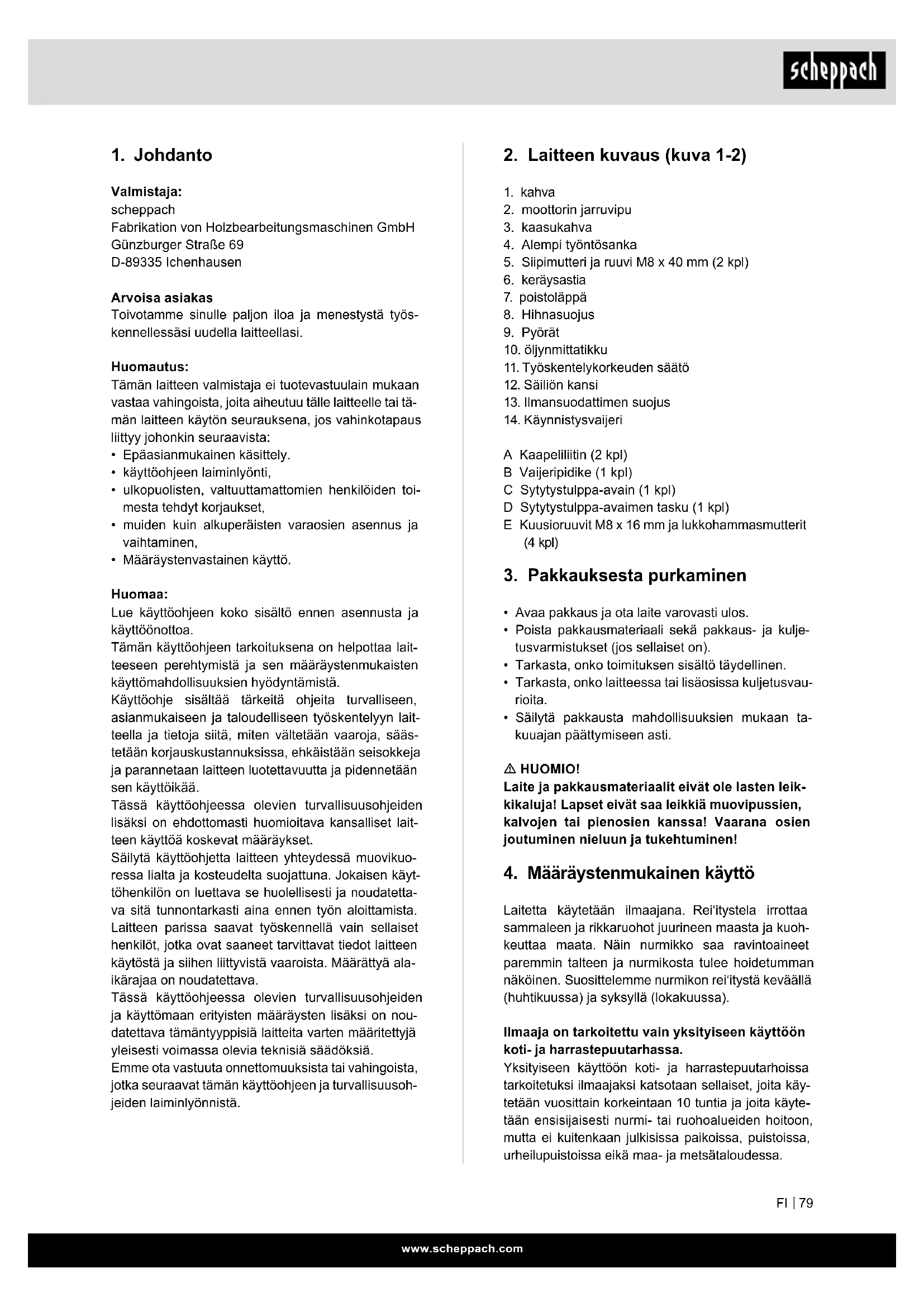

1. Johdanto

Valmistaja:

scheppach

Toivotamme sinulle paljon iloa ja menestystä työs-kennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely.
• käyttöohjeen laiminlyönti,
• ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
• muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
• Määräystenvastainen käyttö.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuouressa lialta ja kostudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaan erityisten määräysten lisäksi on noudatettava tämäntyypisiä laitteita varten määritettyjä yleisesti voimassa olevia teknisiä säädöksiä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

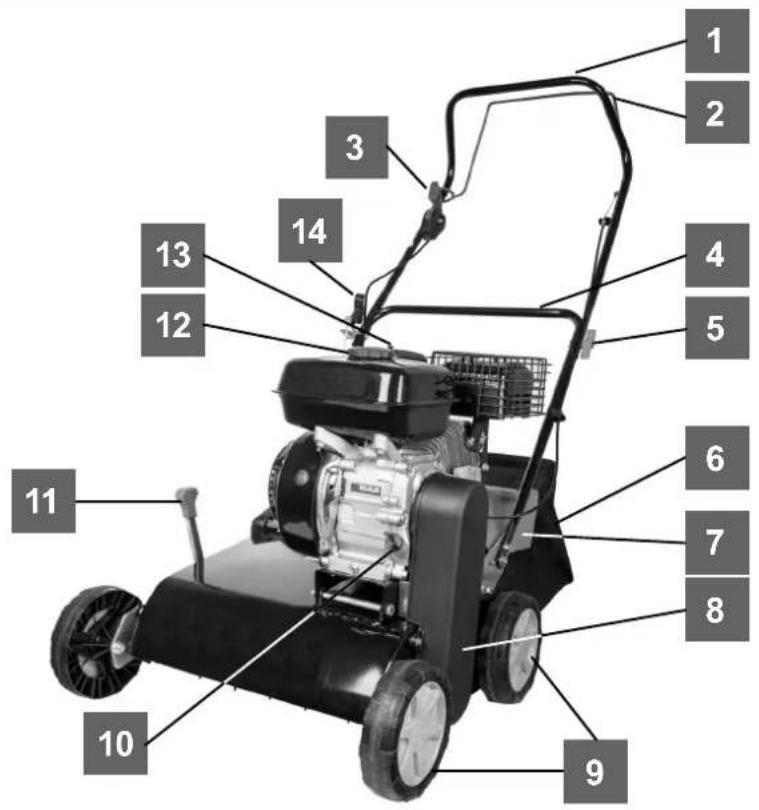

2. Laitteen kuvaus (kuva 1-2)

1. kahva
2. moottorin jarruvipu
3. kaasukahva
4. Alempi työntösanka
5. Siipimutteri ja ruuvi M8 x 40 mm (2 kpl)
6. keräysastia
7. poistoläppä
8. Hihnasuojus
9. Pyörät
10. öljynmittatikku
11. Työskentelykorkeuden säätö
12. Säiliön kansi
13. Ilmansuodattimen suojus
14. Käynnistysvaijeri

A Kaapeliliitin (2 kpl)
B Vaijeripidike (1 kpl)
C Sytytystulppa-avain (1 kpl)
D Sytytystulppa-avaimen tasku (1 kpl)
E Kuusioruuvit M8 x 16 mm ja lukkohammasmutterit (4 kpl)

3. Pakkauksesta purkaminen

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

HUOMIO!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

4. Määräystenmukainen käyttö

Laitetta käytetään ilmaajana. Rei'itystela irrottaa sammaleen ja rikkaruohot juurineen maasta ja kuohkeuttaa maata. Näin nurmikko saa ravintoaineet paremmin talteen ja nurmikosta tulee hoidetumman näköinen. Suosittelemme nurmikon rei'itystä keväällä (huhtikuussa) ja syksyllä (lokakuussa).

Ilmaaja on tarkoitettu vain yksityiseen käyttöön koti- ja harrastepuutarhassa.

Yksityiseen käyttöön koti- ja harrastepuutarhoissa tarkoitetuksi ilmaajaksi katsotaan sellaiset, joita käytetään vuosittain korkeintaan 10 tuntia ja joita käytetään ensisijaisesti nurmi- tai ruohoalueiden hoitoon, mutta ei kuitenkaan julkisissa paikoissa, puistoissa, urheilupuistoissa eikä maa- ja metsätaloudessa.

Tuotteen mukana toimitetun valmistajan käyttöohjeen noudattaminen on edellytyksenä ilmaajan määräystenmukaiselle käytölle. Käyttöohje sisältää käyttöä, huoltoa ja kunnossapitoa koskevat ohjeet.

⚠ Varoitus! Ilmaajaa ei saa käyttää puiden ja pensaiden oksien silppuamiseen käyttäjälle aiheutuvan loukkaantumisvaaran vuoksi. Ilmaajaa ei myöskään saa käyttää jyrsimenä eikä maassa olevien kohoumien, kuten myyränkolojen, tasoittamiseen.

Turvallisuussyistä ilmaajaa ei saa käyttää muiden työkalujen ja -välineiden voimanlähteenä, ellei valmistaja ole tätä nimenomaisesti sallinut.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

Yleiset turvallisuusmääräykset

Opettele tuntemaan koneesi.

Käyttäjän käsikirja ja koneessa olevat merkinnät on luettava ja ymmärrettävä.

Perehdy koneen käyttötarkoitukseen ja käyttötapaan. Vältä mahdollisia

vaaroja, joita koneen käyttöön voi liittyä.

Perehdy koneen ohjaamisen ja asianmukaiseen käyttöön. Selvitä, miten kone ja ohjaimet voidaan pysäyttää nopeasti tai kytkeä pois päältä. Kaikki koneesta erillään olevassa käyttäjän käsikirjassa olevat ohjeet ja turvallisuusohjeet on luettava ja ymmärrettävä. Älä yritä käyttää konetta, jos et ole varma siitä, miten moottoria käytetään ja huolletaan ja miten vammoihin ja/tai aineellisiin vahinkoihin johtavia onnettomuuksia voidaan välttää.

Turvallisuus työpaikalla

Älä koskaan käynnistä tai käytä moottoria suljetuissa tiloissa. Pakokaasut ovat vaarallisia ja sisältävät hiilimonoksidia, joka on hajutonta ja myrkyllistä kaasua. Tätä yksikköä tulee käyttää vain hyvin tuuletetuilla ulkoalueilla.

Älä koskaan käytä konetta, jos näkyvyys tai valais- tus ei ole riittävä. Älä koskaan käytä konetta jyrkissä rinteissä. Työskentele aina vaakasuunnassa maahan nähden, älä koskaan ylhäältä alas.

Ihmisten turvallisuus

1. Älä koskaan käytä konetta huumeiden, alkoholin tai sellaisten lääkeaineiden vaikutuksen alaisena, jotka voivat heikentää kykyäsi käyttää konetta asianmukaisella tavalla.
2. Käytä sopivia vaatteita. Käytä pitkälahkeisia housuja, saappaita ja käsineitä. Älä käytä löysiä vaatteita, lyhytlahkeisia housuja tai koruja. Sido pitkät hiukset olkapään korkeudelle. Pidä hiukset ja käsineet aina loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin.
3. Käytä suojavarustusta. Käytä aina silmäsuojaimia.
4. Suojavarustus, kuten pölysuojanaamari, suojakypärä tai kuulosuojaimet vähentävät henkilövahinkoja, kun niitä käytetään ohjeiden mukaan.
5. Tarkasta kone aina ennen käynnistystä. Älä poista erottavia suojalaitteita ja pidä ne kunnossa. Varmista, että kaikki mutterit, ruuvit ja vastaavat on kiristetty tiukalle.
6. Älä missään tapauksessa käytä konetta, jos sitä on korjattava tai jos sen mekanismissa on vika.
7. Vaihda vioittuneet, puuttuvat tai toimimattomat osat uusiin ennen koneen käyttöä. Tarkasta tii-viys. Pidä kone turvallisessa toimintakunnossa.
8. Älä missään tapauksessa peukaloi suojalaitteita. Tarkasta toimintakunto säännöllisesti.
9. Konetta ei saa käyttää, jos sitä ei voi kytkeä päälle tai pois moottorikytkimellä. Bensiinikäyttöisiset koneet, joita ei voi ohjata moottorikytkimellä, ovat vaarallisia ja ne on vaihdettava.
10. Tarkasta säännöllisesti ennen käynnistystä, että avaimet tai ruuviavaimet on poistettu koneesta. Pyörivässä osassa oleva ruuviavain tai avain voi aiheuttaa henkilövahinkoja.
11. Pysy tarkkaavaisena ja noudata tervettä harkintaa konetta käyttäessäsi.
12. Älä työskentele liian paljon eteenpäin kumartuneena. Älä käytä konetta paljain jaloin tai sandaaleilla ja vastaavilla. Käytä turvajalkineita, jotka suojaavat jalkojasi ja joilla on hyvä pito liukkailla pinnoilla.
13. Säilytä aina tukeva asento ja tasapaino. Tällöin konetta voidaan hallita paremmin odottamattomissa tilanteissa.
14. Vältä tahatonta käynnistystä. Varmista, että moottori on sammutettu ennen kuin konetta kuljetetaan tai ennen kuin sille tehdään huolto- tai kunnossapitotöitä. Koneen kuljettaminen tai koneelle tehtävät huolto- tai kunnossapitotyöt voivat johtaa onnettomuuksiin, jos moottori on käynnissä.

Polttoaineiden turvallinen käsittely

1. Polttoaine on herkästi syttyvää ja sen höyryt voivat syttyessään räjähtää. Polttoainetta käytettäessä on ryhdyttävät asianmukaisiin toimenpiteisiin vakavien henkilövahinkojen riskin vähentämiseksi.

2. Kun täytät säiliötä tai tyhjennät sitä, tee se hyvin tuuletetulla ulkoalueella ja käytä hyväksyttyä polttoaineen keräyssäiliötä. Älä tupakoi. Sytytyskipinöitä, avoliekkejä tai muita syttymislähteitä on vältettävä polttoainetta täytettäessä tai yksikköä käytettäessä. Älä missään tapauksessa täytä polttoainetta rakennuksen sisällä.

3. Pidä maadoitetut, johtokykyiset esineet, kuten työkalut loitolla suojaamattomista, jännitettä johtavista sähköosista ja liitännöistä välttääksesi ki-pinänmuodostuksen tai kipinäylilyönnin. Ne voivat sytyttää savukaasun tai höyryt.
4. Sammuta moottori ja anna sen jäähtyä ennen säiliön täyttämistä. Älä missään tapauksessa poista säiliön korkkia äläkä täytä polttoainetta moottorin käydessä tai ollessa vielä lämmin. Älä käytä ko-netta, jos polttoainelaitteisto ei ole tiivis.
5. Avaa säiliön korkkia hieman, jotta säiliössä oleva paine pääsee purkautumaan.
6. Älä täytä säiliötä liikaa (noin 1,5 cm, täyttötulkan alapuolelle, jotta vapaata tilaa jää riittävästi polttoaineen paisuessa moottorin aiheuttaman lämpenemisen vuoksi).
7. Aseta säiliön korkki takaisin paikalleen ja pyyhi läikkynyt polttoaine pois. Älä missään tapauksessa käytä yksikköä, jos säiliön korkkia ei ole asetettu paikalleen.
8. Vältä syttymislähteitä polttoaineen läikyttyä. Älä yritä käynnistää moottoria, kun polttoainetta on läikkynyt. Vie kone sen sijaan pois kyseiseltä alueelta ja vältä syttymislähteitä, kunnes polttoainehöyryt ovat haihtuneet.
9. Säilytä polttoainetta sitä varten tarkoitetuissa ja hyväksytyissä säiliöissä.
10. Säilytä poltoainetta viileässä, hyvin tuuletetussa paikassa ja suojattuna sytytyskipinöiltä, avoliekeiltä tai muilta syttymislähteiltä.
11. Älä missään tapauksessa säilytä polttoainetta tai konetta, jonka säiliö on täytetty polttoaineella, rakennuksen sisällä, jossa savukaasut voivat joutua kosketuksiin sytytyskipinöiden, avoliekkien tai muiden syttymislähteiden, kuten lämminvesivaraajien, uunien, kuivaajien tms. kanssa. Anna moottorin jäähtyä ennen sen säilyttämistä kotelossa.
12. Älä nosta tai kanna konetta moottorin käydessä.
13. Älä käsittele konetta väkivaltaisesti. Käytä oikeanlaista konetta käyttökohteen mukaan. Oikeanlainen kone suoriutuu tehtävästä paremmin ja turvallisemmin.
14. Älä muuta moottorin kierrosluvun säätimen asetuksia äläkä anna moottorin käydä korkealla kierrosluvulla. Kierrosluvun säädin ohjaa maksimaalista käyttökierroslukua, joka on moottorille turvallinen.
15. Älä anna moottorin käydä nopeasti, jos maata ei muokata.

Ohjeet koneen käyttöä ja hoitoa varten

1. Älä pidä käsiä tai jalkoja pyörivien osien lähellä.
2. Vältä kosketusta kuumaan polttoaineeseen, öljyyn, savukaasuihin ja kuumiin pintoihin. Älä koska moottoriin tai äänenvaimentimeen. Nämä osat tulevat käytön aikana erittäin kuumiksi. Ne ovat lyhyen aikaa kuumia vielä sen jälkeen, kun yksikkö on sammutettu. Anna moottorin jäähtyä ennen huoltotöitä tai säätämistä.
3. Jos kone päästää epätavallisia ääniä tai tärisee epätavallisesti, sammuta moottori heti, irrota sytytysvirtajohto ja selvitä ongelman syy. Epätavalliset äänet tai tärinä ovat varoitus jostain ongelmasta.
4. Käytä vain valmistajan hyväksymiä liitäntöjä ja hyväksyttyjä lisävarusteita. Tämän määräyksen laiminlyönnistä voi seurata henkilövahinkoja.
5. Huolla konetta. Tarkasta, onko osien liikesuunta asetettu väärin tai ovatko ne juuttuneet. Tarkasta osat murtumien varalta tai onko jokin muu tilanne, joka voi vaikuttaa koneen toimintaan. Korjauta vahingoittunut kone ennen käyttöä. Monet onnettomuudet johtuvat puutteellisesti huolletuista varusteista.
6. Poista ruoho, lehdet, liiallinen rasva tai kertynyt hiili moottorista ja äänenvaimentimesta vähentääksesi tulipaloriskiä.
7. Pidä leikkuutyökalut terävinä ja puhtaina. Asianmukaisesti huolletut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.
8. Älä missään tapauksessa kaada tai ruiskuta vet- tä konetta päin. Pidä ohjain puhtaana ja vapaana kerrostumista. Puhdista jokaisen käyttökerran jäl- keen.
9. Noudata polttoaineen, öljyn jne. asianmukaista hävitystä koskevia lakeja ja määräyksiä ympäristön suojelemiseksi.
10. Säilytä käyttämätöntä konetta poissa lasten ulottuvilta. Älä anna sellaisten henkilöiden käyttää konetta, jotka eivät ole perehtyneet koneeseen tai näihin ohjeisiin. Kone on kouluttamattomissa käsissä vaarallinen.

Kunnossapitoa koskevat ohjeet

Sammuta moottori ennen puhdistusta, korjaamista, tarkastusta tai koneen mukauttamista ja varmista, että kaikkien osien liike on pysähtynyt.

Irrota sytytysvirtajohto ja aseta johto loitolle sytytystulpasta tahattoman käynnistyksen estämiseksi.

Teetä koneen huolto pätevällä henkilöstöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistetaan koneen pysyminen turvallisessa kunnossa.

6. Tekniset tiedot

Moottorin tyyppi	1-sylinterinen;4-tahtinen
Iskutilavuus 212 cm3
Moottoriteho enint. 4,2 kw
Työkierrosluku 3600 min	-1
polttoaine Lyijytön bensiini
Säiliön tilavuus 3,6 l
Moottoriöljy	10W 30 / SAE 30
sytytystulppa	LG F6TC
Säiliön tilavuus / öljy	0,6 l
Syvyyden säätö	+5 / -15
Työskentelyleveys	400 mm
Terien määrä	18
Terän halkaisija ∅	160
Keräysastian tilavuus	45 l
Paino	31 kg

Oikeus teknisiin muutoksiin pidätetään!

Melun syntymistä koskevat tiedot asiaankuuluvien standardien mukaan mitattuna:

Äänenpaine L_PA = 81.5 dB(A)

Ääniteho L_WA = 97,49 dB(A)

Mittausepävarmuus K_PA = 2 dB(A)

Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman.

Tärinä:

Tärinä A _hv (vasen/oikea) = 3,789 m/s ^2 / 2,449 m/s ^2

Mittauksen epävarmuus K_PA = 1,5 m/s^2

Rajoita melun ja tärinän muodostuminen mini- miin!

• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.

7. Asennus

⚠️ Huomio!

Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöönl

Ohjainpalkin asennus (kuva 3–9)

- Asenna alempi työntökaari (4) kuvan 3+4 mukaisesti. Kiinnitä kaari neljällä kuusioruuvilla ja lukkohammasmutterilla (E).

• Yhdistä ylempi työntökaari (kahva) (1) alempaan työntökaareen (4). Käytä tätä varten kahta siipimutteria ja ruuveja (5) (kuva 5+6)
• Aseta vaijeripidike (B) ohjainpalkin oikealle puolelle kuvassa 7 esitetyllä tavalla.
• Kiinnitä kaapeli kahdella kaapelikiinnittimellä (A) työntökaareen. (kuva 8+9)

Keräysastian asennus (kuva 10–11)

- Nosta poistoläppä (kuva 11/kohta 7) kädellä ylös ja kiinnitä keräysastia (kuva 11/kohta 6) yläkautta toisella kädellä kahvasta kiinni pitäen. Huomio! Keräysastian kiinnittämistä varten moottorin on oltava sammutettuna ja tela ei saa pyöriä!

Ilmaussyvyyden asetus (kuva 12)

Ilmaussyvyys säädetään syvyyssäädön (11) avulla. Vedä tätä varten syvyyssäätöä (11) kevyesti oikealle, aseta haluamaasi asentoon ja anna lukittua.

+1 = ajo-/kuljetusasento
0 = 0 mm
-1 = ilmaussyvyys -2,5 mm
-2 = ilmaussyvyys -5 mm
-3 = ilmaussyvyys -7,5 mm
-4 = ilmaussyvyys -10 mm
-5 = ilmaussyvyys -12,5 mm
-6 = ilmaussyvyys -15 mm

8. Käyttö

Huomio!

Moottori toimitetaan ilman öljyä. Täytä öljyä sen vuoksi ennen käyttöönottoa. Moottorin öljytaso täytyy tarkastaa aina ennen työskentelyä.

Laitteen käynnistäminen

Moottorin tahattoman käynnistyksen välttämiseksi se on varustettu moottorijarrulla (kuva 1/kohta 1), jota täytyy käyttää käytön aikana koko ajan, koska muuten moottori sammu. Huomio: Kun moottorin jarruvipu vapautetaan, sen on palattava lähtöasentoon, ja moottorin on sammuttava.

Jos näin ei ole, laitetta ei saa käyttää.

1. Avaa bensiinihana (kuva 14/kohta B). Aseta hana tätä varten asentoon "ON".
2. Rikastinvipu (kuva 14/kohta A) asetetaan asentoon "Choke". Huomautus: Rikastinta ei yleensä tarvita lämpimän moottorin käynnistykseen.
3. Kaasuvipu (kuva 13/kohta 3) asetetaan keskia-sentoon.
4. Paina moottorin jarruvipua (kuva 13) ja kiskaise käynnistinnarua (kohta 14) voimakkaasti, kunnes moottori käynnistyy.
5. Anna moottorin käydä lämpimäksi ja aseta sen jälkeen rikastinvipu (kuva 13/kohta A) asentoon "RUN".
6. Kaasuvivulla (kuva 13/kohta 3) voidaan säädellä ilmaajan telan kierroslukua.

Huomio: Vedä käynnistinnarua aina hitaasti ensimmäiseen vastukseen asti ennen kuin kiskaiset sitä nopeasti moottorin käynnistämiseksi. Älä anna käynnistinnarun paiskautua ulos vetämisen jälkeen takaisin.

Huomio: Ilmaajan tela pyörii, kun moottori käynnistetään.

Huomio! Älä koskaan avaa poistoläppää, kun moottori on käynnissä. Pyörivä tela voi aiheuttaa vammoja. Kiinnitä poistoläppä aina huolellisesti. Jouset vetävät sen takaisin "kiinni"-asentoon! Työntöaisan määrittämää turvaetäisyyttä kotelon ja käyttäjän välillä on aina noudatettava. Työskenneltäessä ja muutettaessa ajosuuntaa penkereissä ja rinteissä on noudatettava erityistä varovaisuutta. Huolehdi, että pysyt tukevasti pystyssä, käytä kenkiä, joissa on luistamaton ja pitävä pohja, ja pitkiä housuja. Työskentele aina poikittain rinteeseen nähden. Turvallisuussyistä laitteella ei saa ilmata rinteissä, joiden kaltevuus on yli 15 astetta. Ole erityisen varovainen takaperin kulkiessasi ja laitetta vetäessäsi, kompastumisvaara!

Ohjeet oikeanlaiseen työskentelyyn

Työskentelyyn suositellaan limittäistä työskentelytapaa. Jotta työn jälki on mahdollisimman siisti, ohjaa laitetta mahdollisimman suoria reittejä. Tällöin reittien tulee limittyä aina muutaman senttimetrin verran, jotta nurmikkoon ei jää viivoja. Kun nurmikolle alkaa jäädä ruohon tähteitä työskentelyn yhteydessä, keräysastia on tyhjennettävä. Huomio! Ennen kuin irrotat keräysastian, sammuta moottori ja odota, että tela on pysähtynyt!

Irrota keräysastia nostamalla poistoläppää toisella kädellä ja irrottamalla toisella kädellä keräyspussin! Nurmikon käsittelyn tarve riippuu yleisesti ruohon kasvunopeudesta ja maan kovuudesta.

Pidä laitteen alaosa puhtaana ja poista ehdottomasti multa- ja ruohokertymät. Kertymät vaikeuttavat käynnistämistä ja vaikuttavat työn laatuun. Rinteissä reitin on oltava poikittain rinteeseen nähden. Sammuta moottori aina ennen kuin teet minkäänlaisia tarkastuksia telalle.

Huomio! Tela jatkaa pyörimistään muutaman sekunnin ajan moottorin sammuttamisen jälkeen. Älä koskaan yritä pysäyttää telaa. Jos pyörivä tela osuu esteeseen, kytke laite pois päältä ja odota, kunnes tela on pysähtynyt kokonaan. Tarkasta sen jälkeen telan kunto. Jos se on vaurioitunut, se on vaihdettava.

9. Puhdistus ja huolto

Puhdistus

- Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineilmalla alhaisella paineella puhtaaksi.

• Suosittelemme, että laite puhdistetaan heti jokai- sen käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

Huolto

• Vain valtuutettu alan ammattilainen saa vaihtaa kuluneen tai vaurioituneen terätelan.
• Huolehdi, että kaikki kiinnitysosat (ruuvit, mutterit, jne.) ovat aina tiukasti kiinni, jotta ilmaajan käyttö on turvallista.
• Säilytä ilmaajaa kuivassa tilassa.
• Varmista laitteen pitkä käyttöikä puhdistamalla ja öljyämällä kaikki ruuviosat sekä pyörät ja akselit.
• Ilmaajan säännöllinen huolto ei vaikuta ainoastaan laitteen kestävyyteen ja suorituskykyyn, vaan varmistaa myös nurmikon huolellisen ja helpon ilmauksen.
• Tarkasta ilmaaja kauden päätteeksi ja poista kaikki kertyneet jäämät. Tarkasta ilmaajan kunto ehdottomasti aina kauden alussa. Käänny korjaustilanteissa valmistajan asiakaspalvelun puoleen.

Ilmansuodattimen huolto

Likainen ilmansuodatin alentaa moottoritehoa, koska kaasuttimeen syötetään liian vähän ilmaa. Säännöllinen tarkastus on sen vuoksi välttämätöntä. Ilmansuodatin on tarkastettava 50 käyttötunnin välein ja se on tarvittaessa puhdistettava. Jos ilma on hyvin pölyistä, ilmansuodatin on tarkastettava useammin.

• Irrota ilmansuodatin kuvassa 15+16 esitetyllä tavalla.
• Puhdista ilmansuodatin vain paineilmalla tai koputtelemalla.
• Kokoaminen tehdään päinvastaisessa järjestyksessä.

Huomio: Älä koskaan puhdista ilmansuodatinta ben- siinillä tai palavalla liuottimella.

Sytytystulpan huolto/vaihto

Tarkasta sytytystulpan likaisuus ensimmäisen kerran 10 käyttötunnin jälkeen ja puhdista se tarvittaessa kuparilankaharjalla. Huolla sytytystulppa sen jälkeen 50 käyttötunnin välein.

• Irrota sytytystulppapistoke (kuva 17) kiertävällä liikkeellä.
• Poista sytytystulppa sytytystulppa-avaimella (kuva 18).
• Kokoaminen tehdään päinvastaisessa järjestyksessä.

Valmistelutoimet laitteen varastointia varten

Varoitus: Älä tyhjennä bensiiniä suljetuissa ti-loissa, tulen lähellä tai tupakoitaessa. Kaasuhöy-ryt voivat aiheuttaa räjähdyksiä tai tulipalon.

1. Tyhjennä bensiinisäiliö bensiinin imupumpulla.
2. Käynnistä moottori ja annan sen käydä niin kauan, kunnes bensiinijäämät on kulutettu loppuun.
3. Tee jokaisen käyttöajanjakson jälkeen öljynvaihto Poista sitä varten vanha moottoriöljy lämpimästä moottorista ja täytä uutta moottoriöliyä.
4. Poista sytytystulppa sylinterin päästä. Täytä öljykannulla noin 20 ml öljyä sylinteriin. Vedä hitaasti käynnistyskahvasta niin, että öljy suojaa sylinteriä sisältä. Kierrä sytytystulppa jälleen paikalleen.
5. Puhdista sylinterin jäähdytysrivat ja kotelo.
6. Puhdista koko laite maalipinnan suojaamiseksi.
7. Säilytä laitetta hyvin tuuletetussa paikassa.

Laitteen valmisteleminen kuljetusta varten

1. Tyhjennä bensiinisäiliö bensiinin imupumpulla.
2. Anna moottorin käydä niin kauan, kunnes bensi-nijäämät on kulutettu loppuun.
3. Tyhjennä moottoriöljy lämpimästä moottorista.
4. Poista sytytystulppapistoke sytytystulpasta.
5. Puhdista sylinterin jäähdytysrivat ja kotelo.
6. Irrota työntökaari tarvittaessa. Varmista, etteivät vaijerit taivu mutkalle.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Kiilahihna, terätela, ilmansuodatin, sytytystulppa

* eivät välttämättä sisälly toimitukseen!

10. Hävittäminen ja kierrätys

Laite on kuljetusvaurioiden välttämiseksi pakkauksessa. Tämä pakkaus on raaka-ainetta ja siten käytettävissä uudelleen tai se voidaan viedä kyseisen raaka-aineen kierrätykseen.

Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista.

Toimita vialliset rakenneosat erikoisjätteen keräykseen. Kysy neuvoa jätelaitokselta tai kunnanvirastosta!

11. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Moottori ei käynnisty • Moottorin jarruvipua ei ole painettuSytytystulppa viallinenPolttoainesäiliö on tyhjäBensiinihana on suljettu		• Paina moottorin jarruvipuaVaihda sytytystulppaTäytä polttoainettaBensiinihanan avaaminen
Moottorin teho laskee • Liian kova maaIlmaajan kotelo tukossaTerät ovat voimakkaasti kuluneet		• Korjaa ilmaussyvyyttäPuhdista koteloVaihda terät
Epäsiisti ilmaustulos • Terä on kulunutVäärä ilmaussyvyys		• Vaihda terätKorjaa ilmaussyvyyttä
Moottori käy, leikkuutela ei pyöri	• Hammashihna repeytynyt	• Tarkastuta asiakaspalvelun korjaamossa

FI vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellylle koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi

raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
