Značka	Scheppach
Model	SC40P
Typ produktu	Vertikutátor (sekačka na trávu)
Typ motoru	4taktní, 1 válec
Zdvihový objem	212 cm³
Max. výkon	4,2 kW
Pracovní otáčky	3600 min⁻¹
Palivo	Bezolovnatý benzín
Objem nádrže	3,6 l
Motorový olej	10W30 / SAE 30
Objem oleje	0,6 l
Zapalovací svíčka	LG F6TC
Pracovní šířka	400 mm
Počet nožů	18
Průměr nože	160 mm
Hloubka vertikutace	+5 mm až -15 mm (6 poloh)
Objem sběrného koše	45 l
Hmotnost	31 kg
Hladina akustického tlaku	81,5 dB(A)
Hladina akustického výkonu	97,49 dB(A)
Vibrace (levá/pravá)	3,789 / 2,449 m/s²
Bezpečnost	Brzda motoru, bezpečnostní páka, vyhazovací kryt
Údržba	Pravidelné čištění, výměna oleje, výměna vzduchového filtru a svíčky
Opotřebitelné díly	Klínový řemen, nožový válec, vzduchový filtr, svíčka

Často kladené otázky - SC40P SCHEPPACH

Jak spustit sekačku Scheppach SC40P?

Před spuštěním se ujistěte, že je v nádrži benzín a že je správná hladina oleje. Otevřete palivový kohout (poloha ON), zatáhněte sytič (CHOKE) pokud je motor studený, nastavte plyn do středu, poté stiskněte páku brzdy motoru a silně zatáhněte za startovací lano až do nastartování. Po nastartování vraťte sytič do polohy RUN.

Jaký motorový olej použít a jak zkontrolovat hladinu?

Použijte olej 10W30 nebo SAE 30. Hladina se kontroluje měrkou oleje (obr. 1/poz. 10). Motor musí být studený a vodorovně. Objem je 0,6 l.

Jak nastavit hloubku vertikutace?

Hloubka se nastavuje páčkou nastavení (poz. 11). Odklopte ji doprava a nastavte do požadované polohy: +1 pro přepravu, 0 pro 0 mm, -1 až -6 pro hloubky -2,5 mm až -15 mm.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je stisknuta páka brzdy motoru, zda je otevřen palivový kohout, zda je v nádrži palivo a zda není vadná zapalovací svíčka. V případě potřeby svíčku vyměňte.

Jak vyčistit vzduchový filtr?

Demontujte kryt vzduchového filtru (obr. 15-16). Vyčistěte filtr stlačeným vzduchem nebo jemným poklepáním. Nikdy nepoužívejte benzín nebo hořlavá rozpouštědla. Složte v opačném pořadí.

Kdy a jak vyměnit zapalovací svíčku?

Zkontrolujte svíčku po 10 hodinách provozu, poté každých 50 hodin. Použijte přiložený klíč na svíčky. Pokud je znečištěná, očistěte ji mosazným kartáčem. V případě potřeby ji vyměňte. Utáhněte rukou a poté o 1/2 otáčky.

Jak vypustit palivovou nádrž pro zimní uskladnění?

Použijte odsávací pumpu k vyprázdnění nádrže. Nechte motor běžet, dokud se samovolně nezastaví kvůli nedostatku paliva. Vyměňte horký motorový olej. Vyjměte svíčku, nalijte 20 ml oleje do válce a jemně zatáhněte za startovací lano, aby se olej rozprostřel.

Jaké jsou opotřebitelné díly a kde je sehnat?

Opotřebitelné díly jsou klínový řemen, nožový válec, vzduchový filtr a zapalovací svíčka. Obraťte se na servis Scheppach nebo autorizovaného prodejce pro originální díly.

Jak bezpečně přepravovat sekačku?

Vypusťte palivovou nádrž a nechte motor běžet, dokud se nezastaví. Vypusťte horký motorový olej. Odpojte kabel od svíčky. V případě potřeby sklopte řídítka, aniž byste ohne kabeláž.

Jaká je záruka a jak ji uplatnit?

Platí zákonná záruka. Viditelné vady je třeba nahlásit do 8 dnů. Opotřebitelné díly nejsou kryty. Pro reklamace kontaktujte svého prodejce nebo servis Scheppach.

NÁVOD K OBSLUZE SC40P SCHEPPACH

DE	BenzinvertikutiererOriginalbedienungsanleitung	6
GB	Petrol ScarifierTranslation of original instruction manual	15
FR	Scarificateur ThermiqueTraduction des instructions d'origine	24
HU	Benzines gyeplazítóAz eredeti használati útmutató fordítása	33
CZ	Benzínový vertikutátorPřeklad originálního návodu k obsluze	42
SK	Benzínový vertikutátorPreklad originálu návodu na obsluhu	50

Vysvětlení symbolů na přístroji

	Pozor! Před uvedením do provozu si přečtěte návod k použití.
	Zamezte třetím osobám (lidem a zvířatům) v přístupu do nebezpečné oblasti.
	Důležité. Horké díly. Udržujte odstup.
	Ostré pracovní nástroje – Nepořežte si prsty na rukou nebo na nohou – Před zahájením údržby vytáhněte zapalovací svíčku.
	Používejte sluch a ochranu očí.
	Před uvedením do provozu naplňte oleje a pohonné hmoty.
⚠ UPOZORNĚNÍ!	Místa, která se týkají bezpečnosti, jsme v tomto návodu k použití označili touto značkou

Obsah: Strana:

1. Úvod....44
2. Popis přístroje (obr. 1-2) 44
3. Rozsah dodávky....44
4. Použití podle účelu určení....44
5. Bezpečnostní pokyny 45
6. Technické údaje....47
7. Montáž....47
8. Obsluha 47
9. Čištění a údržba 48
10. Likvidace a recyklace....49
11. Odstraňování závad 49

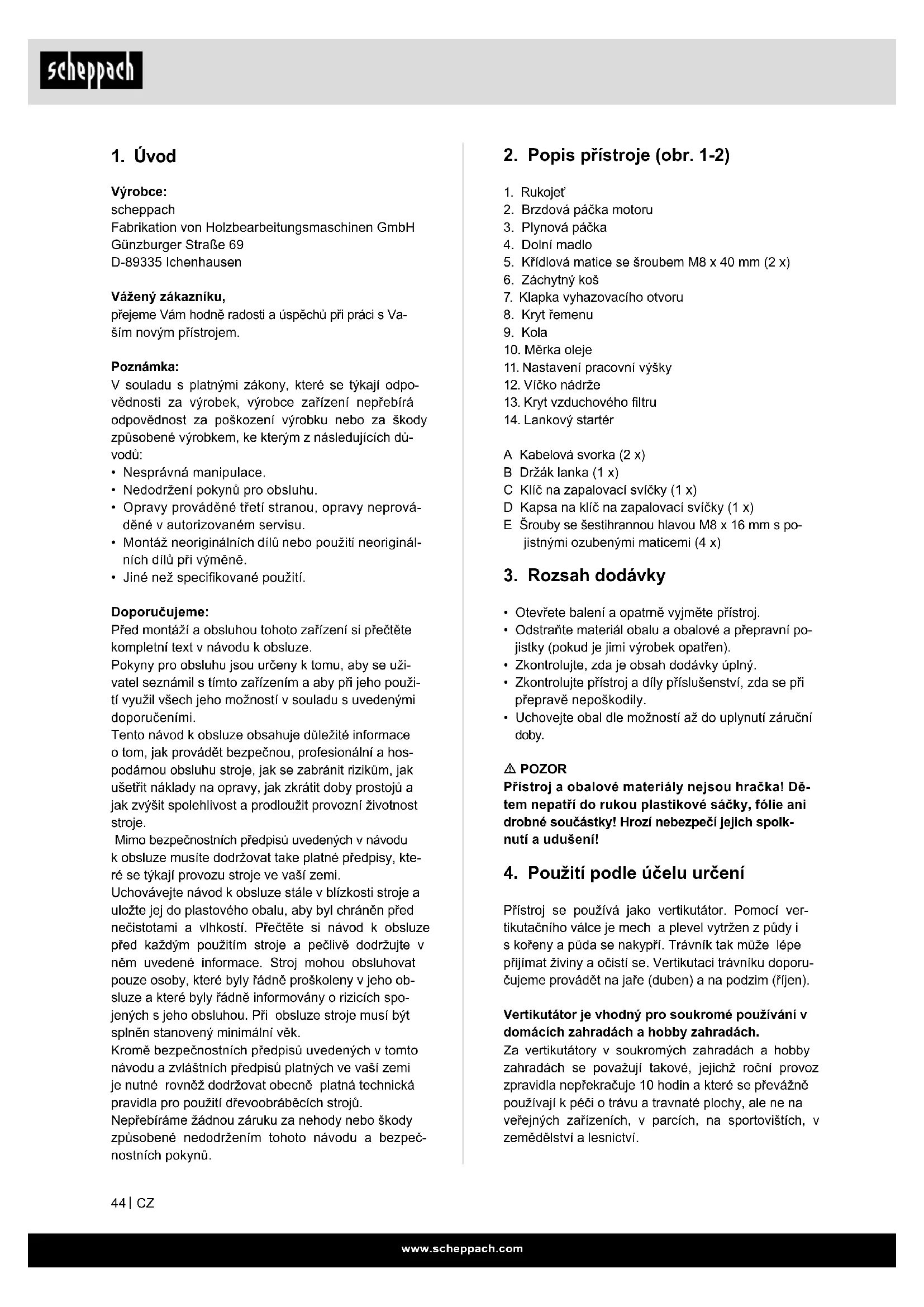

1. Úvod

Výrobce:

scheppach

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

Poznámka:

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třeti stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze.

Pokyny pro obsluhu jsou určeny k tomu, aby se uži- vatel seznámil s tímto zařízením a aby při jeho použi- tí využil všech jeho možností v souladu s uvedenými doporučeními.

Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje.

Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Kromě bezpečnostních předpisů uvedených v tomto návodu a zvláštních předpisů platných ve vaší zemi je nutné rovněž dodržovat obecně platná technická pravidla pro použití dřevoobráběcích strojů.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis přístroje (obr. 1-2)

1. Rukojet'
2. Brzdová páčka motoru
3. Plynová páčka
4. Dolní madlo
5. Křídlová matice se šroubem M8 x 40 mm (2 x)
6. Záchytný koš
7. Klapka vyhazovacího otvoru
8. Kryt řemenu
9. Kola
10. Měrka oleje
11. Nastavení pracovní výšky
12. Víčko nádrže
13. Kryt vzduchového filtru
14. Lankový startér

A Kabelová svorka (2 x)
B Držák lanka (1 x)
C Klíč na zapalovací svíčky (1 x)
D Kapsa na klíč na zapalovací svíčky (1 x)
E Šrouby se šestihrannou hlavou M8 x 16 mm s pojistnými ozubenými maticemi (4 x)

3. Rozsah dodávky

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

⚠ POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

4. Použití podle účelu určení

Přístroj se používá jako vertikutátor. Pomocí vertikutačního válce je mech a plevel vytržen z půdy i s kořeny a půda se nakypří. Trávník tak může lépe přijímat živiny a očistí se. Vertikutaci trávníku doporučujeme provádět na jaře (duben) a na podzim (říjen).

Vertikutátor je vhodný pro soukromé používání v domácích zahradách a hobby zahradách.

Za vertikutátory v soukromých zahradách a hobby zahradách se považují takové, jejichž roční provoz zpravidla nepřekračuje 10 hodin a které se převážně používají k péči o trávu a travnaté plochy, ale ne na veřejných zařízeních, v parcích, na sportovištích, v zemědělství a lesnictví.

Dodržování výrobcem dodaného návodu k použití je předpokladem pro řádné používání vertikutátoru. Návod k použití obsahuje podmínky pro provoz, údržbu a opravy.

⚠ Výstraha! Kvůli fyzickému ohrožení uživatele se vertikutátor nesmí používat jako drtič na drcení odřezků větví a hnízd. Dále se vertikutátor nesmí používat jako motorová motyka ani k zarovnání nerovností terénu jako např. krtinců.

Z bezpečnostních důvodů se vertikutátor nesmí používat jako hnací agregát pro jiné pracovní nástroje a nástrojové mechanismy jakéhokoliv druhu, pokud to není výrobcem výslovně schváleno

Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

5. Bezpečnostní pokyny

Všeobecné bezpečnostní předpisy

Seznamte se dobře se strojem.

Musíte si přečíst uživatelskou příručku a označení na stroji a porozumět jim. Přečtěte si, jak a k jakým účelům se stroj používá. Seznamte se s potenciálními nebezpečími stroje.

Naučte se, jak se stroj ovládá a rádně obsluhuje. Naučte se, jak stroj a rízení rychle zastavit, resp. vypnout. Musíte si přečíst a pochopit všechny pokyny a bezpečnostní pokyny v uživatelské příručce samostatně přiložené ke stroji. Nepokoušejte se o obsluhu stroje, dokud zcela nevíte, jak se správně ovládá a udržuje motor, a jak předcházet zraněním a/nebo věcným škodám.

Bezpečnost na pracovišti

Motor nikdy nespouštějte a nenechávejte běžet v uzavřených prostorech. Výfukové plyny jsou nebezpečné a obsahují oxid uhelnatý, jedovatý plyn zápa-chu. Tuto jednotku provozujte pouze v dobře větraných vnějších prostorách.

Stroj nikdy neprovozujte, pokud není dostatečná viditelnost, resp. nemáte k dispozici dostatečné světlo. Stroj nikdy neprovozujte na příkrých svazích. Pracujte vždy vodorovně vůči podkladu a nikdy shora dolů.

Bezpečnost osob

1. Stroj nikdy neobsluhujte pod vlivem drog, alkoholu nebo léků, které mohou negativně ovlivnit vaši schopnost správně ho používat.
2. Noste přiměřené oblečení. Noste dlouhé nohavice, vysoké boty a používejte rukavice. Nenoste volný oděv, krátké kalhoty nebo šperky všeho druhu. Dlouhé vlasy si svažte na délku po ramena. Vždy zabraňte přístupu vlasů, oděvu a rukavic k dílům v pohybu. Volný oděv, šperky nebo dlouhé vlasy mohou být pohybujícími se díly zachyceny.
3. Používejte ochranné prostředky. Vždy používejte ochranu zraku.
4. Ochranné prostředky jako maska proti prachu, ochranná přilba a ochrana sluchu používané v příslušných podmínkách snižují poškození zdraví.
5. Stroj před spuštěním zkontrolujte. Oddělující ochranná zařízení neodstraňujte a udržujte je v dobrém stavu. Zajistěte, aby byly všechny matice, šrouby apod. pevně dotažené.
6. Je-li stroj třeba opravit nebo má-li poškozenou mechaniku, v žádném případě jej nepoužívejte.
7. Před použitím stroje vyměňte poškozené, chybějící nebo nefunkční díly. Zkontrolujte těsnost. Udržujte pro stroj bezpečné pracovní podmínky.
8. V žádném případě nemanipulujte s ochrannými zařízeními. Pravidelně kontrolujte jejich funkčnost.
9. Stroj se nesmí používat, pokud jej nelze zapnout, resp. vypnout pomocí motorového spínače. Stroje poháněné benzínem, které nelze ovládat motorovým spínačem, jsou nebezpečné a musí se vyměnit.
10. Před spuštěním pravidelně kontrolujte, zda byly ze stroje odstraněny klíče, resp. maticové klíče. Klíč nebo maticový klíč, který zůstal v otáčejícím se dílu, může způsobit zranění.
11. Zůstaňte pozorní a při provozu stroje používejte zdravý rozum.
12. Nepracujte v přílišném předklonu. Stroj nesmíte obsluhovat bosí nebo v sandálech, či podobné lehké obuvi. Noste bezpečnostní obuv chránící vaše nohy a zlepšující vaši stabilitu na kluzkém povrchu.
13. Vždy dbejte na stabilitu a rovnováhu. Tak můžete stroj v nečekaných situacích lépe udržet pod kontrolou.
14. Zabraňte neúmyslnému spuštění. Zajistěte, aby byl motor před přepravou stroje nebo údržbou, resp. opravou vypnutý pomocí jednotky. Přeprava nebo provádění údržby a oprav stroje při běžícím motoru může vést k nehodám.

Bezpečnost při zacházení s provozními látkami

1. Palivo je snadno vznětlivé a jeho výpary mohou při vznícení vybuchnout. Při použití paliva učiňte patřičná opatření, abyste snížili riziko těžkých zranění osob.
2. Plnění nebo vypouštění nádrže provádějte v čistém, dobře větraném venkovním prostředí a na palivo používejte schválenou sběrnou nádobu. Nekuřte. Při plnění paliva neb provozu jednotky zabraňte vzniku jisker, výskytu otevřeného ohně nebo jiných zdrojů vznícení v okolí. Nádrž v žádném případě neplňte v budově.
3. Uzemněné, vodivé předměty jako nástroje chraňte před nechráněnými elektrickými součástmi a přípojkami pod napětím, abyste zabránili vzniku jisker nebo přeskočení jiskry. Mohli byste zapálit spaliny nebo páry.
4. Před plněním nádrže vždy vypněte motor a nechte jej vychladnout. V žádném případě neodstraňujte víčko nádrže a neplňte palivo při běžícím nebo teplém motoru. Stroj neobsluhujte, pokud palivová soustava netěsní.
5. Víčko nádrže trochu pootevřete, abyste uvolnili tlak v nádrži.
6. Nádrž nepřeplňujte (plňte cca 1,5 cm pod plnicí hrdlo, aby zůstal prostor pro případ rozpínání paliva kvůli teplu vyvinutému motorem).
7. Víčko nádrže a nádoby znovu bezpečně nasadťe a vylité palivo utřete. Jednotku v žádném přípa-dě nepoužívejte, pokud není namontováno víčko nádrže.
8. V případě rozlití paliva zabraňte výskytu zdrojů vznícení. Pokud došlo k vylití paliva, nepokoušejte se spustit motor. Namísto toho odstraňte stroj z dotyčné oblasti a zabraňte vzniku zdrojů vznícení, dokud výpary paliva nevyprchají.
9. Palivo uchovávejte jen ve zvláštních k tomuto účelu schválených nádobách.
10. Palivo skladujte vždy na chladném, dobře větraném místě v bezpečné vzdálenosti od jisker, otevřeného ohně nebo jiných zdrojů vznícení.
11. Palivo nebo stroj s nádrží naplněnou palivem v žádném případě neskladujte v budově, ve které by se spaliny mohly dostat do styku se zapalovacími jiskrami, otevřeným ohněm nebo dalšími zdroji vznícení jako ohřívači teplé vody, pecemi, sušičkami apod. Motor nechte před uskladněním vychladnout v motorové skříni.

Pokyny pro použití stroje a péči o něj

1. Stroj nezvedejte ani nenoste pri běžícím motoru.
2. Stroj neovládejte násilím. Pro své použití použí-vejte správný stroj. Správný stroj vykoná úkol lépe a bezpečněji.

3. Neměňte nastavení regulátoru otáček motoru a motor nenechávejte běžet při vysokých otáčkách. Regulátor otáček řídí maximální provozní otáčky bezpečné pro motor.

4. Pokud nezpracováváte půdu, nenechte motor rozběhnout rychle.

5. Zabraňte tomu, aby se vaše ruce a nohy dostaly do blízkosti otáčejících se dílů.
6. Předcházejte kontaktu s horkým palivem, olejem, spalinami a horkými povrchy. Nedotýkejte se motoru ani tlumiče hluku. Tyto díly jsou během provozu extrémně horké. Zůstanou horké i krátkou dobu po vypnutí jednotky. Před údržbářskými nebo seřizovacími pracemi nechte motor vychladnout.
7. Pokud stroj vydává nezvyklé zvuky nebo vibrace, ihned motor vypněte, vytáhněte kabel zapalování a zjistěte příčinu. Nezvyklé zvuky nebo vibrace jsou zpravidla výstrahou.
8. Používejte výhradně výrobcem schválené přípojky a příslušenství. Nedodržení těchto předpisů může vést ke zranění osob.
9. Provádějte údržbu stroje. Zkontrolujte, zda není pohyb dílů nesprávně vyrovnaný nebo blokovaný. Zkontrolujte, zda nejsou díly prasklé, resp. zda nejsou ve stavu, který by mohl ovlivnit provoz stroje. V případě poškození nechte stroj před dalším použitím opravit. Mnoho nehod je způsobeno nedostatečně udržovaným vybavením.
10. Motor a tlumiče zbavte trávy, listí, nadměrného tuku nebo nahromaděnými sazemi, abyste snížili nebezpečí požáru.
11. Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými bríty se méně vzpřičují a lze je snadněji ovládat.
12. Jednotku v žádném případě nepolévejte a nestří- kejte vodou nebo jinou kapalinou. Vodicí ramena udržujte suché, čisté a bez usazenin. Vyčistěte po každém použití.
13. Dodržujte zákony a předpisy pro řádnou likvidaci paliv, oleje, apod., abyste chránili životní prostředí.
14. Neprovozovaný stroj uchovávejte mimo dosah dětí a osob neseznámených se strojem nebo těmito pokyny, kterým není dovoleno jej obsluhovat. Stroj v rukou nevyškoleného uživatele je nebezpečný.

Pokyny k technické údržbě

Motor před čištěním, opravami, inspekcí nebo přizpůsobením vypněte a zajistěte, aby se zastavily všechny pohyblivé díly.

Odpojte kabel zapalování a oddělte ho od zapalovací svíčky, abyste zabránili náhodnému spuštění.

Údržbu stroje nechte provádět kvalifikovaný personál, který používá výhradně jen originální náhradní díly. Tím se zajistí, aby zůstala zachována bezpečnost stroje.

6. Technické údaje

Typ motoru 1 válec; čtyřtakt

Zdvihový objem 212 cm3
Max. výkon motoru 4,2 kw
Pracovní otáčky 3600 min	-1
Palivo Bezolovnatý benzín
Objem nádrže 3,6 l
Motorový olej	10W 30 / SAE 30
Zapalovací svíčka	LG F6TC
Obsah nádrže / olej	0,6 l
Nastavení hloubky	+5 / -15
Pracovní záběr	400 mm
Počet nožů	18
ø nože	160
Obsah záchytného koše	45L
Hmotnost	31 kg

Technické změny vyhrazeny!

Informace k tvorbě hluku měřené podle příslušných norem:

Hladina akustického výkonu L_WA=97.49 dB(A)

Nejistotat K_PA = 2 dB(A)

Používejte ochranu sluchu. Působení hluku může vést ke ztrátě sluchu.

Vibrace:

Vibrace A_lv (vlevo/vpravo) = 3.789 m/s² / 2.449 m/s² Nepřesnost měření K_PA = 1,5 m/s^2

Omezte tvorbu hluku a vibrací na minimum!

• Používejte pouze bezvadné nářadí.
• Pravidelně provádějte údržbu a čištění nářadí.
• Přizpůsobte svůj styl práce nářadí.
• Zařízení nepřetěžujte.
• Případně nechte zařízení přezkoušet.
• Zařízení vypněte, když se nepoužívá.
• Používejte rukavice.

7. Montáž

⚠ Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

Montáž vodicí lišty (obr. 3-9)

• Namontujte dolní madlo (4) způsobem znázorněným na obrázku 3+4. Madlo upevněte čtyřmi šrouby se šestihrannou hlavou a pojistnými ozubenými maticemi (E).
• Spojte horní madlo (rukojeť) (1) s dolním madlem (4). Použijte k tomu dvě křídlové matice s dotyčnými šrouby (5) (obr. 5+6)
• Namontujte držák lanka (B) na pravou stranu vodicí lišty způsobem znázorněným na obrázku 7.
• Kabel upevněte na madlo dvěma svorkami (A). (obr. 8+9)

- Klapku vyhazovacího otvoru (obr. 11/pol. 7) zvedněte jednou rukou, druhou rukou uchopte záchytný koš (obr. 11/pol. 6) za rukojeť a zavěste ho shora. Pozor! Pro zavěšení záchytného koše musí být motory vypnutý a válec se nesmí otáčet!

Nastavení hloubky vertikutace (obr. 12)

Hloubka vertikutace se nastavuje nastavením hloubky (11). Nastavení hloubky (11) za tímto účelem lehce odtáhněte směrem doprava, poté je umístěte do požadované polohy a nechte zapadnout.

+1 = Jizdni / nebo přepravní poloha 0 = 0 mm
-1 = Hloubka vertikutace -2,5 mm
-2 = Hloubka vertikutace -5 mm
-3 = Hloubka vertikutace -7,5 mm
-4 = Hloubka vertikutace -10 mm
-5 = Hloubka vertikutace -12,5 mm
-6 = Hloubka vertikutace -15 mm

8. Obsluha

Pozor!

Motor je dodáván bez oleje. Před uvedením do provozu proto musíte bezpodmínečně doplnit olej. Před každou prací je nutné zkontrolovat stav oleje v motoru.

Spuštění přístroje

Aby se zabránilo nechtěnému spuštění motoru, je vybaven motorovou brzdou (obr. 1/pol. 1), kterou musíte při provozu vždy aktivovat, protože jinak se motor zastaví. Pozor: Při uvolnění brzdové páčky motoru se tato musí vrátit do výchozí polohy a motor se musí zastavit. Pokud ne, přístroj se nesmí použít.

1. Otevřete benzínový kohout (obr. 14/pol. B). Na- stavte kohout do polohy „ON“.
2. Páčku sytiče (obr. 14/pol. A) uveďte do polohy „Choke“. Upozornění: Sytič není zpravidla při opětovném spuštění teplého motoru zapotřebí.
3. Páčku plynu (obr. 13/pol. 3) uvedte do střední polohy.
4. Zapněte brzdovou páčku motoru (obr. 13) a silně zatáhněte za startovací lanko (pol. 14), dokud motor nenastartuje.
5. Motor nechte krátce zahřát a následně uvedte páčku sytiče (obr. 13/pol. A) do polohy „RUN“.
6. Pomocí plynové páčky (obr. 13/pol. 3) lze regulovat otáčky vertikutačního válce.

Pozor: Startovací lanko vždy pomalu vytahujte, dok neucítíte první odpor, a poté zatáhněte prudce. Pro úspěšném startu nenechte lanko, aby se znovu navinulo.

Pozor: Vertikutační válec rotuje, když je spuštěný motor.

Pozor! Nikdy neotvírejte klapku vyhazovacího otvoru, pokud motor ještě běži. Rotující válec může způsobit zranění. Klapku vyhazovacího otvoru vždy pečlivě upevněte. Zpátky do polohy „zavřeno“ ji přiklopí tažná pružina! Vždy dodržujte bezpečnostní vzdálenost mezi krytem a uživatelem stanovenou vodicími madly. Při práci a změnách směru jízdy na náspech a stráních je nutná mimořádná opatrnost. Dbejte na bezpečný postoj, používejte obuv s neklouzavými drsnými podrážkami a dlouhé kalhoty. Pracujte vždy příčně vůči svahu. Na svazích o sklonu více než 15° se vertikutace nesmí z bezpečnostních důvodů provádět. Při couvání a tažení přístroje postupujte zvlášťe opatrně, nebezpečí klopýtnutí!

Při práci se doporučuje, pracovat s překryvem ošetřených pruhů. K dosažení čistého vzoru jezděte přístrojem v co nejpřímějších pruzích. Přitom musí mít tyto pruhy několik centimetrů překryv, aby nezůstaly žádné pruhy neošetřené. Jakmile zůstávají při práci ležet zbytky trávy, je třeba vyprázdnit záchytný koš. Pozor! Před sejmutím záchytného koše vypněte motor a počkejte na zastavení válce!

Pro sejmutí záchytného koše nadzvedněte jednou rukou klapku vyhazovacího otvoru a druhou rukou vak odeberte! Jak často je třeba trávník ošetřovat, závisí v zásadě na vzrůstu trávníku a tvrdosti půdy. Spodní stranu přístroje udržujte v čistém stavu a bezpodmínečně odstraňujte zachycenou hlínu a trávu. Zachycené nečistoty komplikují startování, zhoršují kvalitu. Na svazích musíte dráhu vést kolmo ke svahu. Před provedením jakékoliv kontroly válce musíte vypnout motor.

Pozor! Válec se otáčí ještě několik sekund po vypnutí motoru. Nikdy se nepokoušejte válec zastavit. Pokud pohybující se válec narazí na nějaký předmět, přístroj vypněte a počkejte, dokud se válec zcela nezastaví. Následně zkontrolujte stav válce. Pokud je poškozený, musí být vyměněn.

9. Čištění a údržba

Čištění

• Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Otřete přístroj čistým hadrem nebo jej ofoukněte stlačeným vzduchem s nízkým tlakem.
• Doporučujeme přístroj vyčistit ihned po každém použití.
• Čistěte přístroj pravidelně vlhkým hadrem a trochou tekutého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; mohly by poškodit plastové díly nářadí. Dbejte na to, aby se dovnitř nářadí nemohla dostat žádná voda.

Údržba

• Opotřebovaný nebo poškozený nožový válec by měl vyměnit autorizovaný odborník
• Postarejte se, aby byly všechny upevňovací prvky (šrouby, matice atd.) vždy pevně utaženy, abyste mohli s vertikutátorem pracovat bezpečně.
• Vertikutátor skladujte v suché místnosti.
• Pro dlouhou životnost by se měly všechny přišroubované díly, kola a osy vyčistit a následně naolejovat.
• Pravidelná péče o váš vertikutátor nezajistí pouze jeho dlouhou životnost a výkonnost, ale přispívá také k pečlivé a snadné vertikutaci vašeho trávníku.
• Na konci sezóny provedte všeobecnou kontrolu vertikutátoru a odstraňte všechny v něm nashromážděné zbytky. Před každým zahájením sezóny bezpodmínečně zkontrolujte stav vertikutátoru. Při opravách se obraťte na naše servisní středisko.

Údržba vzduchového filtru

Znečištěné vzduchové filtry snižují výkon motoru omezením přívodu vzduchu do karburátoru. Proto je nezbytná pravidelná kontrola. Vzduchový filtr kontrolujte po každých 50 hodinách provozu a podle potřeby ho vyčistěte. Ve velmi zaprášeném prostředí je nutné kontrolovat vzduchový filtr často.

• Vzduchový filtr demontujte podle obr. 15+16.
• Vzduchový filtr čistěte jen stlačeným vzduchem nebo vyklepáním.
• Sestavení se provádí v opačném pořadí.

Pozor: Vzduchový filtr nikdy nečistěte benzínem nebo hořlavými rozpouštědly.

Údržba/výměna zapalovací svíčky

Zapalovací svíčku zkontrolujte poprvé po 10 provozních hodinách na znečištění a vyčistěte ji případně měděným kartáčem. Poté provádějte údržbu zapalovací svíčky každých 50 provozních hodin.

• Vytáhněte konektor zapalovací svíčky (obr. 17) otáčivým pohybem.
• Odstraňte zapalovací svíčku pomocí klíče na zapalovací svíčku (obr. 18).
• Sestavení se provádí v opačném pořadí.

Příprava k uskladnění přístrojes

Výstražné upozornění: Benzín nevypouštějte v uzavřených prostorech, v blízkosti ohně nebo když při tom kouříte. Plynové výpary mohou způsobit výbuchy nebo požár.

1. Vyprázdněte benzinovou nádrž pomocí odsávacího čerpadla na benzín.
2. Ponechte motor v chodu tak dlouho, dokud se ne-spotřebuje zbylý benzín.
3. Po každé sezóně provedte výměnu oleje. Za tím účelem z teplého motoru odstraňte starý motorový olej a dolijte nový.
4. Vyjměte zapalovací svíčku z hlavice válce. Pomocí olejničky nalijte cca 20 ml oleje do válce. Za startovací lanko tahejte pomalu, aby olej pokryl a chránil válec zevnitř. Zapalovací svíčku znovu našroubujte.
5. Vyčistěte chladicí žebra válce a kryt.
6. Vyčistěte celý přístroj, aby byl chráněn lakový ná- těr.
7. Uchovávejte přístroj na dobře větraném místě.

Příprava přístroje k přepravě

1. Vyprázdněte benzinovou nádrž pomocí odsávacího čerpadla na benzín.
2. Nastartujte motor a ponechte ho v chodu tak dlouho, dokud se nespotřebuje zbylý benzín.
3. Z teplého motoru odstraňte motorový olej.
4. Vytáhněte konektor zapalovací svíčky ze zapalovací svíčky.
5. Vyčistěte chladicí žebra válce a kryt.
6. V prípadě potřeby demontujte madlo. Dávejte po- zor, abyste nezalomili lanka.

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: klínové řemeny, nožový válec, vzduchový filtr, zapalovací svíčka

* není nutně obsaženo v rozsahu dodávky!

10. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte

k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

11. Odstraňování závad

Závada Možná příčina Odstranění
Motor se nerozběhne • Nestlačená brzdová páčka motoru• Vadná zapalovací svíčka• Prázdná palivová nádrž• Uzavřený benzinový kohout	• Stlačte brzdovou páčku motoru• Vyměňte zapalovací svíčku• Doplňte palivo• Otevřete benzinový kohout
Klesá výkon motoru • Přílíš tvrdá půda• Ucpaný kryt vertikutátoru• Značně opotřebované nože	• Upravte hloubku vertikutace• Vyčistěte kryt• Vyměňte nože
Nečistá vertikutace • Opotřebované nože• Nesprávná hloubka vertikutace	• Vyměňte nože• Upravte hloubku vertikutace
Motor běží, ale nožový válec se neotáčí	• Ozubený řemen je prasklý	• Nechte zkontrolovat dílnou servisního středis-kac

5. Bezpečnostné upozornenia

Všeobecné bezpečnostné predpisy

Oboznámte sa so strojom.

Bezpečnost' na pracovisku

Túto jednotku obsluhujte iba v dobre vetraných exteriéroch.

Montáž vodiaceho nosníka (obr. 3-9)

- Namontujte dolný posúvací oblúk (4), ako je zobrazené na obrázku 3+4. Oblúk upevnite štyrmi skrutkami so šest'hrannou hlavou a rohatkovými maticami (E).

9. Čistenie a údržba

Čistenie

Údržba vzduchového filtra

Údržba/výmena zapal'ovacej sviečky

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

CZ prohlašuje následující shodu podle smernice EU a norem pro výrobek

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboži, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhúty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
