BEDIENUNGSANLEITUNG SC40P SCHEPPACH

SC40P Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

AusgabeNr. 5911901903_01 Rev.Nr. 08/09/2021

Benzinvertikutierer Originalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Achtung! Vor Inbetriebnahme Gebrauchsanweisung lesen. Dritte (Personen und Tiere) aus dem Gefahrenbereich fernhalten. Wichtig! Heiße Teile. Halten Sie Abstand. Scharfe Arbeitswerkzeuge – Schneiden Sie sich nicht die Finger oder Zehen - Vor Wartung Zündkerzenstecker abziehen. Gehör- und Augenschutz tragen. Vor Inbetriebnahme Öl und Treibsto󰀨 einfüllen. m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehenwww.scheppach.com

Inhaltsverzeichnis: Seite:

4. Bestimmungsgemäße Verwendung ..........................................8

10. Entsorgung und Wiederverwertung ..........................................14

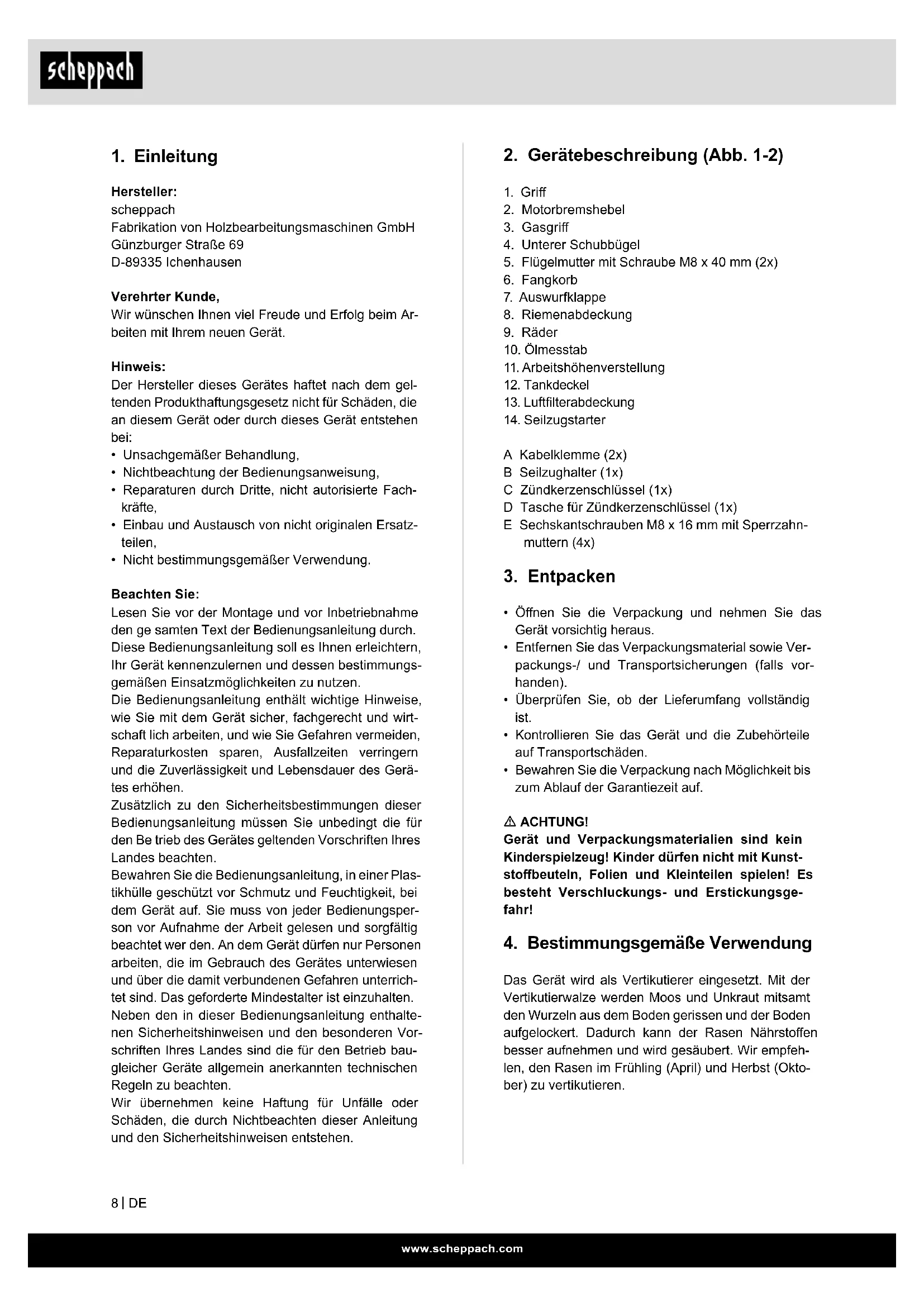

2. Gerätebeschreibung (Abb. 1-2)

4. Unterer Schubbügel

5. Flügelmutter mit Schraube M8 x 40 mm (2x)

11. Arbeitshöhenverstellung

13. Luftlterabdeckung

A Kabelklemme (2x) B Seilzughalter (1x) C Zündkerzenschlüssel (1x) D Tasche für Zündkerzenschlüssel (1x) E Sechskantschrauben M8 x 16 mm mit Sperrzahn- muttern (4x)

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. m ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunst- sto󰀨beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

4. Bestimmungsgemäße Verwendung

Das Gerät wird als Vertikutierer eingesetzt. Mit der Vertikutierwalze werden Moos und Unkraut mitsamt den Wurzeln aus dem Boden gerissen und der Boden aufgelockert. Dadurch kann der Rasen Nährsto󰀨en besser aufnehmen und wird gesäubert. Wir empfeh- len, den Rasen im Frühling (April) und Herbst (Okto- ber) zu vertikutieren.

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• Unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• Nicht bestimmungsgemäßer Verwendung. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsper- son vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrich- tet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb bau- gleicher Geräte allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.www.scheppach.com

Lernen Sie, wie die Maschine gesteuert und ord- nungsgemäß bedient wird. Lernen Sie, wie die Ma- schine und die Steuerungen schnell angehalten bzw. abgeschaltet werden können. Alle Anweisungen und Sicherheitshinweise im der Maschine getrennt bei- liegenden Benutzerhandbuch müssen gelesen und verstanden werden. Nicht versuchen, die Maschine zu bedienen, wenn Sie nicht genau wissen, wie der Motor bedient und gewartet wird und wie Unfallver- letzungen und/oder Sachschäden vermieden werden können. Sicherheit am Arbeitsplatz Den Motor nie in geschlossenen Räumen starten oder laufen lassen. Die Abgase sind gefährlich und enthalten Kohlensto󰀨monoxid, ein geruchloses und giftiges Gas. Diese Einheit nur in einem gut belüfte- ten Außenbereich bedienen. Die Maschine niemals bedienen, wenn keine ausrei- chende Sichtbarkeit bzw. kein ausreichendes Licht gegeben ist. Die Maschine niemals an Steilhängen bedienen. Immer waagerecht zum Boden arbeiten, niemals von oben nach unten. Sicherheit von Personen

1. Die Maschine niemals unter dem Einuss von

Drogen, Alkohol oder sonstigen Arzneimitteln bedienen, die Ihre Fähigkeit, die Maschine ord- nungsgemäß zu benutzen, beeinussen könnten.

2. Angemessene Kleidung tragen. Lange Hose,

Stiefel und Handschuhe tragen. Keine lose Beklei- dung, kurzen Hosen oder Schmuck jeglicher Art tragen. Langes Haar auf Schulterlänge zusam- menbinden. Haar, Bekleidung und Handschuhe immer von Teilen in Bewegung fernhalten. Lose Bekleidung, Schmuck oder langes Haar können sich in Teilen in Bewegung verfangen.

3. Schutzausrüstung tragen. Immer Augenschutz

4. Schutzausrüstung, wie Staubschutzmaske,

Schutzhelm oder Gehörschutz, die bei einschlä- gigen Bedingungen benutzt werden, reduzieren Personenschäden.

5. Die Maschine vor dem Starten überprüfen. Tren-

nende Schutzeinrichtungen nicht entfernen und in Stand halten. Sicherstellen, dass alle Muttern, Schrauben u. ä. fest angezogen sind.

6. Die Maschine auf keinen Fall bedienen, wenn sie

repariert werden muss oder ihre Mechanik be- schädigt ist.

7. Beschädigte, fehlende oder nicht funktionstüchti-

ge Teile vor einem Einsatz der Maschine erset- zen. Auf Dichtigkeit prüfen. Sichere Arbeitsbedin- gungen für die Maschine aufrechterhalten.

8. Schutzvorrichtungen auf keinen Fall manipulie-

ren. Ihre Funktionstüchtigkeit regelmäßig prüfen. Der Vertikutierer ist für die private Benutzung im Haus- und Hobbygarten geeignet. Als Vertikutierer für den privaten Haus- und Hobby- garten werden solche angesehen, deren jährliche Benutzung in der Regel 10 Stunden nicht überstei- gen und die vorwiegend für die Pege von Gras- oder Rasenächen verwendet werden, nicht jedoch in öf- fentlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Die Einhaltung der vom Hersteller beigefügten Ge- brauchsanweisung ist Voraussetzung für den ord- nungsgemäßen Gebrauch des Vertikutieres. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen. m Warnung! Wegen körperlicher Gefährdung des Benutzers darf der Vertikutierer nicht eingesetzt wer- den als Häcksler zum Zerkleinern von Ast- und He- ckenabschnitten. Ferner darf der Vertikutierer nicht verwendet werden als Motorhacke und zum Eineb- nen von Bodenerhebungen, wie z.B. Maulwurfshü- gel. Aus Sicherheitsgründen darf der Vertikutierer nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art es sei denn, diese sind vom Hersteller ausdrücklich zugelassen. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehen- de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitsvorschriften Lernen Sie Ihre Maschine kennen. Das Benutzerhandbuch und die Kennzeichnungen an der Maschine müssen gelesen und verstanden werden. Lernen Sie, wie und für welche Zwecke die Maschine eingesetzt wird. Setzen Sie sich mit den potenziellen Gefahren der Maschine auseinander.www.scheppach.com

6. Den Tank nicht überfüllen (bis ca. 1,5 cm unter-

halb des Einfüllstutzens für Raum im Falle einer Ausdehnung des Kraftsto󰀨es aufgrund der vom Motor erzeugten Wärme).

7. Die Deckel des Tanks und des Behälters wieder

sicher aufsetzen und verschütteten Kraftsto󰀨 auf- wischen. Die Einheit auf keinen Fall bedienen, wenn der Deckel des Tanks nicht angebracht ist.

8. Zündquellen bei verschüttetem Kraftsto󰀨 vermei-

den. Nicht versuchen, den Motor zu starten, wenn Kraftsto󰀨 verschüttet wurde. Die Maschine statt- dessen aus dem betre󰀨enden Bereich entfernen und Zündquellen vermeiden, bis sich die Dämpfe des Kraftsto󰀨s verüchtigt haben.

9. Kraftsto󰀨 in eigens angefertigten und für diesen

Zweck zugelassenen Behältern lagern.

10. Kraftsto󰀨 an einem kühlen, gut belüfteten Ort und

gegen Zündfunken, o󰀨ene Flammen oder sonsti- ge Zündquellen geschützt lagern.

11. Kraftsto󰀨 oder die Maschine mit einem mit Kraft-

sto󰀨 befüllten Tank auf keinen Fall in einem Ge- bäude lagern, in dem Rauchgase mit Zündfunken, o󰀨enen Flammen oder sonstigen Zündquellen, wie Warmwasserbereitern, Öfen, Trocknern o. ä., in Berührung kommen könnten. Den Motor vor ei- nem Lagern in einem Gehäuse abkühlen lassen. Hinweise zum Einsatz und Pege der Maschine

1. Die Maschine nicht bei laufendem Motor anheben

2. Die Maschine nicht mit Gewalt bedienen. Die rich-

tige Maschine für Ihre Anwendung verwenden. Die richtige Maschine wird die Aufgabe auf bes- sere und sicherere Weise erledigen.

3. Die Einstellungen des Motor-Drehzahlreglers

nicht ändern und den Motor nicht mit zu hoher Drehzahl laufen lassen. Der Drehzahlregler steu- ert die maximale Betriebsdrehzahl, die für den Motor sicher ist.

4. Den Motor nicht schnell laufen lassen, wenn der

Boden nicht bearbeitet wird.

5. Die Hände oder Füße nicht in der Nähe drehender

Teile positionieren.

6. Kontakt mit heißem Kraftsto󰀨, Öl, Rauchgasen

und heißen Oberächen vermeiden. Den Motor oder den Schalldämpfer nicht berühren. Diese Teile werden beim Betrieb extrem heiß. Sie sind auch für kurze Zeit heiß, nachdem die Einheit ausgeschaltet wurde. Den Motor vor Wartungsar- beiten oder Einstellungen abkühlen lassen.

7. Sollte die Maschine ungewöhnliche Geräusche

machen oder ungewöhnlich vibrieren, den Motor sofort abschalten, das Zündkabel trennen und die Ursache nden. Ungewöhnliche Geräusche oder Vibrationen sind grundsätzlich ein Warnzeichen.

9. Die Maschine darf nicht eingesetzt werden, wenn

sie nicht mit dem Motorschalter ein- bzw. ausge- schaltet werden kann. Mit Benzin betriebene Ma- schinen, die nicht über den Motorschalter gesteu- ert werden können, sind gefährlich und müssen ausgetauscht werden.

10. Vor dem Starten regelmäßig prüfen, ob Schlüs-

sel bzw. Schraubenschlüssel von der Maschine entfernt wurden. Durch einen Schraubenschlüs- sel oder Schlüssel, der an einem drehenden Teil verbleibt, kann es zu Personenschäden kommen.

11. Aufmerksam bleiben und beim Betrieb der Ma-

schine gesunden Menschenverstand benutzen.

12. Nicht zu weit vorgebeugt arbeiten. Die Maschine

nicht barfuß bzw. mit Sandalen oder ähnlichem, leichten Schuhwerk bedienen. Sicherheitsschuhe tragen, die Ihre Füße schützen und Ihren Halt auf rutschigen Oberächen verbessern.

13. Stets auf einen festen Stand und Gleichgewicht

achten. Dadurch kann die Maschine in unerwarte- ten Situationen besser kontrolliert werden.

14. Unbeabsichtigtes Starten vermeiden. Sicher-

stellen, dass der Motor vor dem Transport der Maschine oder Wartungs- bzw. Instandhaltungs- arbeiten an der Einheit ausgeschaltet ist. Der Transport der Maschine oder Wartungs- bzw. In- standhaltungsarbeiten an der Maschine bei lau- fendem Motor kann zu Unfällen führen. Sicherheit im Umgang mit Betriebssto󰀨en

1. Kraftsto󰀨 ist leicht entzündlich und seine Dämpfe

können bei Entzündung explodieren. Bei Verwen- dung von Kraftsto󰀨 entsprechende Maßnahmen tre󰀨en, um das Risiko schwerer Personenschä- den zu reduzieren.

2. Beim Au󰀨üllen oder Ablassen des Tanks in einem

sauberen, gut belüfteten Außenbereich aufhalten und einen zugelassenen Kraftsto󰀨-sammelbe- hälter verwenden. Nicht rauchen. Zündfunken, o󰀨ene Flammen oder sonstige Zündquelle in der Nähe des Bereichs beim Au󰀨üllen von Kraftsto󰀨 oder Betrieb der Einheit vermeiden. Den Tank auf keinen Fall im Gebäude au󰀨üllen.

3. Geerdete, leitfähige Gegenstände, wie Werk-

zeuge, von ungeschützten, spannungsführenden Elektroteilen und Anschlüssen zur Vermeidung von Funkenbildung oder Funkenüberschlag fern- halten. Sie könnten Rauchgas oder Dämpfe ent- zünden.

4. Den Motor immer ausschalten und vor dem Auf-

füllen des Tanks abkühlen lassen. Den Deckel des Tanks auf keinen Fall entfernen oder Kraft- sto󰀨 bei laufendem oder warmen Motor au󰀨üllen. Die Maschine nicht bedienen, wenn die Kraftsto󰀨- anlage undicht ist.

5. Den Deckel des Tanks leicht ö󰀨nen, um Druck im

Motortyp 1-Zylinder; 4-Takt Hubraum 212 cm³ Motorleistung max. 4,2 kw Arbeitsdrehzahl 3600 min

Kraftsto󰀨 Bleifreies Benzin Tankinhalt 3,6 l Motoröl 10W 30 / SAE 30 Zündkerze LG F6TC Tankinhalt / Öl 0,6 l Tiefeneinstellung +5 / -15 Arbeitsbreite 400 mm Anzahl Messer 18 Messer Ø 160 Inhalt Au󰀨angkorb 45L Gewicht 31 kg Technische Änderungen vorbehalten! Information zur Geräuschentwicklung nach den ein- schlägigen Normen gemessen: Schalldruck L

= 81,5 dB(A) Schallleistung L

= 2 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vibration: Vibration A

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe.

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! Montage Führungsholms (Abb. 3-9)

• Montieren Sie den unteren Schubbügel (4) an wie im Bild 3+4 dargestellt. Fixieren Sie den Bügel mit vier Sechskantschrauben und den Sperrzahnmut- tern (E).

8. Nur vom Hersteller zugelassene Anschlüsse und

zugelassenes Zubehör verwenden. Ein Nichtbe- folgen dieser Vorschrift kann zu Personenschä- den führen.

9. Die Maschine warten. Prüfen, ob Teile in Bewe-

gung falsch ausgerichtet oder blockiert sind. Tei- le auf Bruch prüfen bzw. prüfen, ob ein anderer Zustand vorliegt, der den Betrieb der Maschine beeinussen könnte. Die Maschine bei einem Schaden vor dem Einsatz reparieren lassen. Vie- le Unfälle werden durch unzureichend gewartete Ausrüstung verursacht.

10. Den Motor und Schalldämpfer von Gras, Blättern,

übermäßigem Fett oder angesammeltem Kohlen- sto󰀨 befreien, um das Brandgefahrrisiko zu redu- zieren.

11. Schneidewerkzeuge scharf und sauber halten.

Sachgerecht gewartete Schneidewerkzeuge mit scharfen Schnittkanten blockieren weniger und sind leichter zu steuern.

12. Die Einheit auf keinen Fall mit Wasser oder einer

anderen Flüssigkeit begießen oder bespritzen. Lenker trocken, sauber und frei von Ablagerun- gen halten. Nach jedem Einsatz reinigen.

13. Gesetze und Vorschriften über die ordnungsge-

mäße Entsorgung von Kraftsto󰀨, Öl o. ä. zum Schutz der Umwelt einhalten.

14. Die nicht betriebene Maschine außerhalb der

Reichweite von Kindern aufbewahren und Per- sonen, die nicht mit der Maschine oder diesen Anweisungen vertraut sind, nicht gestatten, die Maschine zu bedienen. Die Maschine ist in den Händen nicht geschulter Anwender gefährlich. Anweisungen zur Instandhaltung Den Motor vor einer Reinigung, Reparatur, Inspekti- on oder Anpassung der Maschine abschalten und si- cherstellen, dass alle Teile in Bewegung angehalten wurden. Das Zündkabel trennen und das Kabel von der Zünd- kerze weg positionieren, um einen zufälligen Start zu verhindern. Die Maschine durch qualiziertes Personal warten lassen, das ausschließlich Original-Ersatzteile ver- wendet. Dadurch wird sichergestellt, dass die Sicher- heit der Maschine aufrechterhalten bleibt.www.scheppach.com

4. Motorbremshebel (Abb. 13) betätigen und kräftig

am Startseilzug (Pos. 14) ziehen bis der Motor startet.

5. Motor kurz warmlaufen lassen und anschließend

den Chokehebel (Abb. 13/Pos. A) auf Stellung “RUN” stellen.

6. Mit dem Gashebel (Abb.13/Pos. 3) kann die Dreh-

zahl der Vertikutierwalze geregelt werden. Achtung: Den Startseilzug immer langsam bis zum ersten Widerstand herausziehen bevor dieser zum Starten schnell herausgezogen wird. Lassen Sie den Startseilzug nach erfolgtem Starten nicht zurück- schleudern Achtung: Die Vertikutierwalze rotiert, wenn der Motor gestartet wird. Achtung! Ö󰀨nen Sie die Auswurfklappe nie, wenn der Motor noch läuft. Die umlaufende Walze kann zu Verletzungen führen. Befestigen Sie die Auswurf- klappe immer sorgfältig. Sie wird durch die Zugfeder in die „Zu“-Position zurückgeklappt! Der durch die Führungsholme gegebene Sicherheitsabstand zwi- schen Gehäuse und Benutzer ist stets einzuhalten. Beim Arbeiten und Fahrtrichtungsänderungen an Bö- schungen und Hängen ist besondere Vorsicht gebo- ten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, gri󰀩gen Sohlen und lange Hosen. Arbeiten Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Gerät aus Si- cherheitsgründen nicht vertikutiert werden. Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Gerätes, Stolpergefahr! Hinweise zum richtigen Arbeiten Beim Arbeiten wird eine überlappende Arbeitsweise empfohlen. Zur Erzielung eines sauberen Bildes das Gerät in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentime- ter überlappen, damit keine Streifen übrig bleiben. Sobald während des Arbeitens Grasreste liegenblei- ben, muss der Fangkorb entleert werden. Achtung! Vor dem Abnehmen des Fangkorbes den Motor ab- schalten und den Stillstand der Walze abwarten! Zum Aushängen des Fangkorbes, Auswurfklappe mit einer Hand anheben, und mit der anderen Hand Fangsack entnehmen! Wie oft der Rasen bearbeitet werden soll, hängt grundsätzlich vom Graswuchs des Rasens und der Härte des Bodens ab. Die Unterseite des Gerätes sauber halten und Erd- und Grasablagerungen unbedingt entfernen. Abla- gerungen erschweren den Startvorgang und beein- trächtigen die Qualität. An Hängen ist die Bahn quer zum Hang zu legen. Bevor irgendwelche Kontrollen der Walze durchgeführt werden, Motor abstellen.

• Verbinden Sie den oberen Schubbügel (Gri󰀨) (1) mit dem unteren Schubbügel (4). Verwenden Sie dazu die zwei Flügelmuttern mit den jeweiligen Schrauben (5) (Abb. 5+6)

• Bringen Sie den Seilzughalter (B) auf der rechten Seite des Lenkholms, wie im Bild 7 dargestellt an.

• Fixieren Sie die Kabel mit den beiden Kabelklem- men (A) am Schubbügel. (Abb. 8+9) Montage Fangkorb (Abb. 10-11)

• Auswurfklappe (Abb.11/Pos.7) mit einer Hand an- heben und den Fangkorb (Abb.11/Pos.6) mit der anderen Hand am Handgri󰀨 von oben einhängen. Achtung! Zum Einhängen des Fangkorbes muss der Motor abgeschaltet sein und die Walze darf sich nicht drehen! Einstellung der Vertikutiertiefe (Abb. 12) Die Vertikutiertiefe wird mit der Tiefenverstellung (11) eingestellt. Hierzu die Tiefenverstellung (11) leicht nach rechts wegziehen und in die gewünschte Positi- on bringen und einrasten lassen. +1 = Fahr- / oder Transportstellung 0 = 0 mm -1 = Vertikutiertiefe -2,5 mm -2 = Vertikutiertiefe -5 mm -3 = Vertikutiertiefe -7,5 mm -4 = Vertikutiertiefe -10 mm -5 = Vertikutiertiefe -12,5 mm -6 = Vertikutiertiefe -15 mm

Achtung! Der Motor wird ohne Öl ausgeliefert. Vor Inbe- triebnahme daher unbedingt Öl einfüllen. Der Ölstand im Motor muss vor jedem Arbeiten über- prüft werden. Starten des Gerätes Um ein ungewolltes Starten des Motors zu vermeiden, ist dieser mit einer Motorbremse ausgestattet (Abb. 1/ Pos. 1), welche im Betrieb immer betätigt werden muss, da sonst der Motor stoppt. Achtung: Beim Loslassen des Motorbremshebels muss dieser in die Ausgangs- position zurückkehren und der Motor muss stoppen. Ist das nicht der Fall, darf das Gerät nicht verwendet werden.

1. Benzinhahn ö󰀨nen (Abb. 14/ Pos. B). Hierfür den

Hahn auf “ON” stellen.

2. Choke-Hebel (Abb. 14/Pos. A) auf Stellung

“Choke” stellen. Hinweis: Der Choke wird ge- wöhnlich beim erneuten Starten eines warmen Motors nicht benötigt.

Achtung! Die Walze dreht nach dem Ausschalten des Motors noch einige Sekunden weiter. Versuchen Sie nie, die Walze zu stoppen. Falls die in Bewegung be- ndliche Walze auf einen Gegenstand schlägt, das Gerät abschalten und warten bis die Walze vollkom- men still steht. Kontrollieren Sie anschließend den Zustand der Walze. Falls diese beschädigt ist muss sie ausgewechselt werden.

9. Reinigung und Wartung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei nied- rigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach je- der Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes an- greifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Wartung

• Eine abgenutzte oder beschädigte Messerwalze sollte man vom autorisierten Fachmann austau- schen lassen.

• Sorgen Sie dafür, dass alle Befestigungselemen- te (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit dem Vertikutierer sicher ar- beiten können.

• Lagern Sie Ihren Vertikutierer in einem trockenen Raum.

• Für eine lange Lebensdauer sollten alle Schraub- teile sowie die Räder und Achsen gereinigt und an- schließend geölt werden.

• Die regelmäßige Pege des Vertikutierers sichert nicht nur seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und ein- fachen Vertikutieren Ihres Rasens bei.

• Zum Saisonende führen Sie eine allgemeine Kont- rolle des Vertikutierers durch und entfernen alle an- gesammelten Rückstände. Vor jedem Saisonstart den Zustand des Vertikutierers unbedingt überprü- fen. Wenden Sie sich bei Reparaturen an unsere Kundendienststelle. Wartung des Luftlters Verschmutzte Luftlter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regel- mäßige Kontrolle ist daher unerlässlich. Der Luftlter sollte alle 50 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftlter öfters zu überprüfen.

• Luftlter wie in Abb. 15+16 dargestellt ausbauen.

• Luftlter nur mit Druckluft oder durch Ausklopfen reinigen.

• Der Zusammenbau erfolgt in umgekehrter Reihen- folge. Achtung: Luftlter nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Wartung/Wechsel der Zündkerze Überprüfen Sie die Zündkerze erstmals nach 10 Be- triebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden war- ten.

• Ziehen Sie den Zündkerzenstecker (Abb. 17) mit einer Drehbewegung ab.

• Entfernen Sie die Zündkerze mit einem Zündker- zenschlüssel (Abb. 18).

• Der Zusammenbau erfolgt in umgekehrter Reihen- folge. Vorbereitung für das Einlagern des Gerätes Warnhinweis: Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosi- onen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Benzin-

2. Starten Sie den Motor und lassen Sie den Mo-

tor solange laufen bis das restliche Benzin ver- braucht ist.

3. Machen Sie nach jeder Saison einen Ölwechsel.

Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.

4. Entfernen Sie die Zündkerze vom Zylinderkopf.

Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder. Ziehen Sie den Startergri󰀨 langsam, so dass das Öl den Zylinder innen schützt. Schrau- ben Sie die Zündkerze wieder ein.

5. Reinigen Sie die Kühlrippen des Zylinders und

6. Reinigen Sie das ganze Gerät, um die Lackfarbe

7. Bewahren Sie das Gerät an einem gut gelüfteten

Platz oder Ort auf. Vorbereitung des Gerätes für den Transport

1. Entleeren Sie den Benzintank mit einer Benzin-

2. Lassen Sie den Motor solange laufen bis das rest-

liche Benzin verbraucht ist.

3. Entleeren Sie das Motoröl vom warmen Motor.

4. Entfernen Sie den Zündkerzenstecker von der

5. Reinigen Sie die Kühlrippen des Zylinders und

das Gehäuse.www.scheppach.com

6. Demontieren Sie bei Bedarf die Schubbügel. Ach-

ten Sie darauf, dass die Seilzüge nicht geknickt werden. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Keilriemen, Messerwalze, Luftlter, Zündkerze

• nicht zwingend im Lieferumfang enthalten!

Störung Mögliche Ursache Abhilfe Motor läuft nicht an • Motorbremshebel nicht gedrückt

• Benzinhahn geschlossen

• Motorbremshebel drücken

• Benzinhahn ö󰀨nen Motorleistung lässt nach • Zu harter Boden

• Vertikutierergehäuse verstopft

• Messer stark abgenutzt

• Vertikutiertiefe korrigieren

• Messer auswechseln Unsauber Vertikutiert • Messer abgenutzt

• Falsche Vertikutiertiefe

• Vertikutiertiefe korrigieren Motor läuft, Messerwalze dreht sich nicht

• Zahnriemen gerissen • durch Kundendienstwerkstatt überprüfen lassen

10. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststo󰀨e. Führen Sie defekte Bauteile der Sonder- müllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!www.scheppach.com

6. Technische gegevens

CE - Konformitätserklärung Originalkonformitätserklärung CE - Declaration of Conformity CE - Déclaration de conformité scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

Garantiebedingungen Revisionsdatum 24. März 2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an- gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut- zung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs- sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor- Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver- sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch). Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com
