Značka	Scheppach
Model	SC40P
Typ produktu	Vertikutátor (kosačka na trávu)
Typ motora	4-takt, 1 valec
Zdvihový objem	212 cm³
Maximálny výkon	4,2 kW
Pracovné otáčky	3600 min⁻¹
Palivo	Bezolovnatý benzín
Objem nádrže	3,6 L
Motorový olej	10W30 / SAE 30
Objem oleja	0,6 L
Zapaľovacia sviečka	LG F6TC
Pracovná šírka	400 mm
Počet nožov	18
Priemer noža	160 mm
Hĺbka vertikutácie	+5 mm až -15 mm (6 polôh)
Objem zberného koša	45 L
Hmotnosť	31 kg
Hladina akustického tlaku	81,5 dB(A)
Hladina akustického výkonu	97,49 dB(A)
Vibrácie (ľavá/pravá)	3,789 / 2,449 m/s²
Bezpečnosť	Brzda motora, bezpečnostná páka, vyhadzovací kryt
Údržba	Pravidelné čistenie, výmena oleja, výmena vzduchového filtra a sviečky
Opotrebiteľné diely	Klinový remeň, valec s nožmi, vzduchový filter, sviečka

Často kladené otázky - SC40P SCHEPPACH

Ako naštartovať kosačku Scheppach SC40P?

Pred štartovaním sa uistite, že nádrž obsahuje benzín a hladina oleja je správna. Otvorte palivový kohútik (poloha ON), nastavte sýtič na CHOKE, ak je motor studený, umiestnite plyn do stredu, potom stlačte páku brzdy motora a prudko potiahnite štartovacie lanko, kým motor nenaskočí. Po naštartovaní posuňte sýtič do polohy RUN.

Aký motorový olej použiť a ako skontrolovať hladinu?

Použite olej 10W30 alebo SAE 30. Hladina sa kontroluje pomocou meracej tyčinky (obr. 1/pol. 10). Motor musí byť studený a vodorovný. Objem oleja je 0,6 L.

Ako nastaviť hĺbku vertikutácie?

Hĺbka sa nastavuje pomocou páčky nastavenia (pol. 11). Odklopte ju doprava a presuňte do požadovanej polohy: +1 pre prepravu, 0 pre 0 mm, -1 až -6 pre hĺbky od -2,5 mm do -15 mm.

Čo robiť, ak motor neštartuje?

Skontrolujte, či je páka brzdy motora stlačená, palivový kohútik otvorený, nádrž obsahuje palivo a zapaľovacia sviečka nie je chybná. V prípade potreby vymeňte sviečku.

Ako vyčistiť vzduchový filter?

Demontujte kryt vzduchového filtra (obr. 15-16). Filter vyčistite stlačeným vzduchom alebo jemným poklepaním. Nikdy nepoužívajte benzín ani horľavé rozpúšťadlá. Zložte v opačnom poradí.

Kedy a ako vymeniť zapaľovaciu sviečku?

Sviečku skontrolujte po 10 hodinách prevádzky, potom každých 50 hodín. Použite priložený kľúč na sviečky. Ak je znečistená, vyčistite ju medenou kefou. V prípade potreby vymeňte. Dotiahnite rukou a potom o 1/2 otáčky.

Ako vypustiť palivo z nádrže na zimné uskladnenie?

Použite odsávacie čerpadlo na vyprázdnenie nádrže. Nechajte motor bežať, kým sa nezastaví pre nedostatok paliva. Vymeňte motorový olej teplý. Odstráňte sviečku, nalejte 20 ml oleja do valca a jemne potiahnite lanko, aby sa olej rozviedol.

Aké sú opotrebiteľné diely a kde ich zohnať?

Opotrebiteľné diely sú klinový remeň, valec s nožmi, vzduchový filter a zapaľovacia sviečka. Obráťte sa na servis Scheppach alebo autorizovaného predajcu pre originálne diely.

Ako bezpečne prepravovať kosačku?

Vypustite benzín z nádrže a nechajte motor bežať, kým sa nezastaví. Vypustite teplý motorový olej. Odpojte kábel sviečky. V prípade potreby sklopte riadidlá bez ohýbania káblov.

Aká je záruka a ako ju uplatniť?

Platí zákonná záruka. Viditeľné chyby je potrebné nahlásiť do 8 dní. Opotrebiteľné diely nie sú kryté. V prípade reklamácie kontaktujte predajcu alebo servis Scheppach.

NÁVOD NA OBSLUHU SC40P SCHEPPACH

Hladina akustického tlaku L_PA = 81,5 dB(A)

Montáž záchytného koše (obr. 10-11)

Pokyny pro správnou práci

Vysvetlenie symbolov na prístroji

	Pozor! Pred uvedením do prevádzky si prečítajte návod na použitie.
	Dávajte pozor, aby do nebezpečnej oblasti nevstupovali žiadne osoby ani zvie-ratá.
	Dôležité. Horúce diely. Udržujte odstup.
	Horúce pracovné nástroje – Neporežte si prsty na rukách ani nohách – Pred údržbou vytiahnite konektor zapaľovacej sviečky.
	Noste ochranné okuliare a ochranu sluchu!
	Pred uvedením do prevádzky naplňte olej a palivo.
POZOR!	V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, opat- rili touto značkou

Obsah: Strana:

1. Úvod....52
2. Popis prístroja (obr. 1-2)....52
3. Rozsah dodávky....52
4. Správny spôsob použitia 52
5. Bezpečnostné upozornenia....53
6. Technické údaje....55
7. Montáž....55
8. Obsluha 56
9. Čistenie a údržba 57
10. Likvidácia a recyklácia ....58
11. Odstraňovanie porúch....58

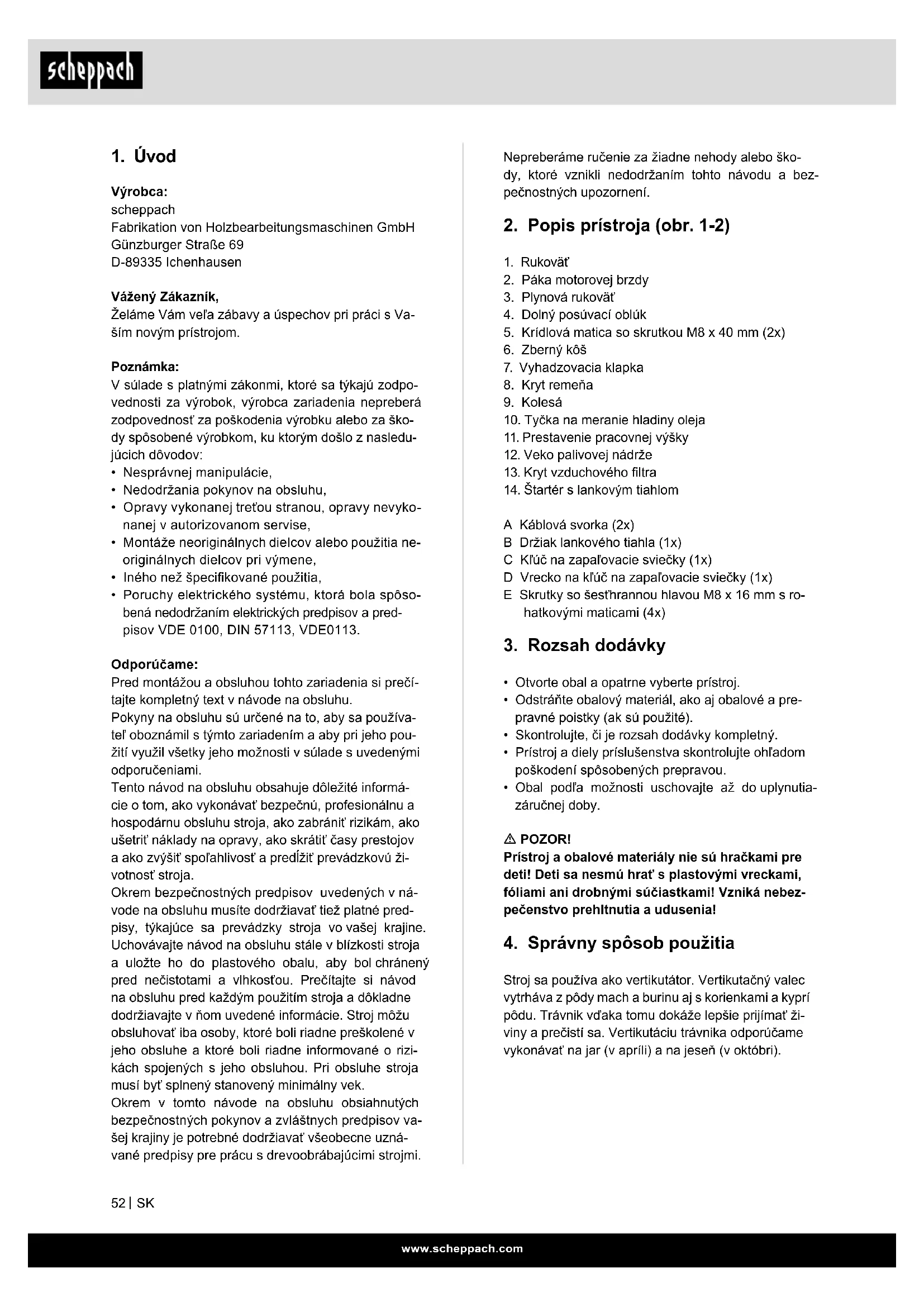

1. Úvod

Výrobca:

scheppach

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Poznámka:

V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:

• Nesprávnej manipulácie,
• Nedodržania pokynov na obsluhu,
• Opravy vykonanej tret'ou stranou, opravy nevykonanej v autorizovanom servise,
• Montáže neoriginálnych dielcov alebo použitia ne-originálnych dielcov pri výmene,
• Iného než špecifikované použitia,
• Poruchy elektrického systému, ktorá bola spôsobená nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113.

Odporúčame:

Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu.

Pokyny na obsluhu sú určené na to, aby sa používatel' oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami.

Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetrit’ náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predížit’ prevádzkovú životnosť stroja.

Okrem bezpečnostných predpisov uvedených v ná- vode na obsluhu musíte dodržiavať tiež platné pred- pisy, týkajúce sa prevádzky stroja vo vašej krajine. Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkostou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizi- kách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek.

Okrem v tomto návode na obsluhu obsiahnutých bezpečnostných pokynov a zvláštnych predpisov vašej krajiny je potrebné dodržiavať všeobecne uznávané predpisy pre prácu s drevoobrábajúcimi strojmi.

Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (obr. 1-2)

1. Rukovät
2. Páka motorovej brzdy
3. Plynová rukovät'
4. Dolný posúvací oblúk
5. Krídlová matica so skrutkou M8 x 40 mm (2x)
6. Zberný kôš
7. Vyhadzovacia klapka
8. Kryt remeňa
9. Kolesá
10. Tyčka na meranie hladiny oleja
11. Prestavenie pracovnej výšky
12. Veko palivovej nádrže
13. Kryt vzduchového filtra
14. Štartér s lankovým tiahlom

A Káblová svorka (2x)
B Držiak Iankového tiahla (1x)
C Klúč na zapal'ovacie sviečky (1x)
D Vrecko na klúč na zapal'ovacie sviečky (1x)
E Skrutky so šest'hrannou hlavou M8 x 16 mm s rohatkovými maticami (4x)

3. Rozsah dodávky

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia-záručnej doby.

⚠ POZOR!

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!

4. Správny spôsob použitia

Stroj sa používa ako vertikutátor. Vertikutačný valec vytrháva z pôdy mach a burinu aj s korienkami a kyprí pôdu. Trávnik vďaka tomu dokáže lepšie prijímat živiny a prečistí sa. Vertikutáciu trávnika odporúčame vykonávať na jar (v apríli) a na jeseň (v októbri).

Vertikutátor je vhodný na súkromné použitie v záhrade pri dome aj na záhradke.

Za vertikutátory určené na súkromné použitie v záhrade pri dome a na záhradke sa považujú zariadenia, ktorých ročné použitie spravidla neprekročí 10 hodín a ktoré sa používajú prevažne na ošetrovanie zatrávnených plôch alebo trávnikov, avšak nie vo verejných zariadeniach, v parkoch, na športoviskách ani v poľnohospodárstve či lesníctve.

Dodržiavanie priloženého návodu na použitie od výrobcu je predpokladom správneho používania vertikutátora. Návod na použitie obsahuje aj podmienky týkajúce sa prevádzky, údržby a vykonávania opráv.

⚠ Varovanie! Vertikutátor sa nesmie používať ako rezačka na drvenie odrezkov konárov a krovín, pretože pri takomto použití hrozí používateľovi nebezpečenstvo telesnej ujmy. Vertikutátor sa nesmie používať ani ako motorová plečka a na urovnávanie terénnych nerovností, ako sú napríklad krtince.

Vertikutátor sa z bezpečnostných dôvodov nesmie používať ako pohonný agregát pre iné pracovné nástroje a súpravy nástrojov akéhokol'vek typu s výnim-kou tých, ktoré výslovne schválil výrobca.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca.

Vertikutátor sa z bezpečnostných dôvodov nesmie používať ako pohonný agregát pre iné pracovné nástroje a súpravy nástrojov akéhokol'vek typu s výnim-kou tých, ktoré výslovne schválil výrobca.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel/obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Príručka pre používateľa a označenia na stroji si musíte prečítat' a musíte im porozumiet'.

Oboznámte sa s tým, ako a na aké účely sa stroj používa. Objasnite si potenciálne nebezpečenstvá stroja.

Naučte sa, ako sa stroj ovláda a obsluhuje podľa predpisov. Naučte sa, ako sa môže stroj a riadenia rýchlo zastavit, príp. vypnút. Všetky pokyny a bezpečnostné upozornenia v príručke pre používateľa, oddelene priloženej k stroju, si musíte prečítat’ a musíte im porozumiet’. Nepokúšajte sa obsluhovať stroj, ked’ presne neviete, ako sa správne obsluhuje a udržiava motor a ako sa dá predíst’ poraneniam a/alebo materiálnym škodám.

Motor nikdy neštartujte a neprevádzkujte v uzatvorených miestnostiach. Výfukové plyny sú nebezpečné a obsahujú kysličník uhoľnatý, jedovatý plyn bez zápachu.

Stroj nikdy neobsluhujte, ak nie je zabezpečená dostatočná viditeľnosť, príp. dostatočný zdroj svetla. Stroj nikdy neobsluhujte na strmých stráňach. Vždy pracujte vodorovne s pôdou, nikdy z hora nadol.

Bezpečnost'osôb

1. Stroj nikdy neprevádzkujte pod vplyvom drog, alkoholu alebo ostatných liekov, ktoré by mohli ovplyvnit schopnosť správneho použitia stroja.
2. Noste primeraný odev. Noste dlhé nohavice, čižmy a rukavice. Nenoste volný odev, krátke nohavice ani šperky akéhokol'vek druhu. Dlhé vlasy si zviažte na dlžku po ramená. Vlasy, odev a rukavice vždy udržiavajte v dostatočnej vzdialenosti od pohyblivých dielov. Volný odev, šperky alebo dlhé vlasy sa môžu zachytit' v pohyblivých dieloch.
3. Noste ochranný výstroj. Vždy noste ochranu očí.
4. Ochranný výstroj, ako je maska proti prachu, ochranná prilba alebo ochrana sluchu, ktorý sa používa pri príslušnej obsluhe, redukuje poranenia osôb.
5. Stroj pred naštartovaním prekontrolujte. Odde-l'ujúce ochranné zariadenia neodstraňujte a udržiavajte ich v dobrom stave. Zabezpečte, aby boli pevne utiahnuté všetky matice, skrutky a pod.

6. Stroj v žiadnom prípade neobsluhujte, ak sa musí opravit alebo ak je poškodená jeho mechanika.

7. Pred použitím stroja vymeňte poškodené, chýba-júce alebo nefunkčné diely. Skontrolujte ohľadom tesnosti. Zachovajte bezpečné pracovné podmienky pre stroj.

8. V žiadnom prípade nemanipulujte s ochrannými zariadeniami. Pravidelne kontrolujte ich funkčnost.
9. Stroj sa nesmie používať, ak ho nie je možné zapnút, príp. vypnút spínačom motora. Stroje prevádzkované na benzín, ktoré nie je možné ovládat prostredníctvom spínača motora, sú nebezpečné a musia sa vymenit'.
10. Pred naštartovaním pravidelne kontrolujte, či sa zo stroja odstránil klůč, príp. klůč na skrutky. Vplyvom klůča na skrutky alebo klůča, ktorý ostane na otáčajúcom sa diele, môže dôjst' k poraneniu osôb.
11. Ostaňte pozorní a pri prevádzke stroja používajte zdravý ľudský rozum.
12. Nepracujte prehnutí príliš d'aleko dopredu. Stroj neobsluhujte naboso, príp. v sandáloch alebo podobnej lahkej obuvi. Noste bezpečnostnú obuv, ktorá chráni chodidlá a zlepšuje vašu stabilitu na klzkých povrchoch.
13. Vždy dbajte na pevný postoj a rovnováhu. Vďaka tomu môžete stroj lepšie kontrolovať v neočakávaných situáciách.
14. Zabráňte náhodnému naštartovaniu. Zabezpečte, aby bol motor pred prepravou stroja alebo údržbovými, príp. udržiavacími prácami vypnutý na jednotke. Preprava stroja alebo vykonávanie údržbových, príp. udržiavacích prác na stroji s naštartovaným motorom môže viest k úrazom.

Bezpečnost' pri zaobchádzaní s prevádzkovými látkami

1. Palivo je l'ahko zápalné a jeho výpary môžu pri zapálení vybuchnút. Pri používaní paliva vykonajte príslušné opatrenia, aby ste redukovali riziko t'ažkých poranení osôb.
2. Pri plnení alebo vypúšťaní nádrže sa zdržiavajte v čistom, dobre vetranom exteriéri a použite schválenů zbernů nádrž paliva. Nefajčite. V blízkosti oblasti pri plnení paliva alebo prevádzke jednotky zabráňte výskytu zapaľovacích iskier, otvorených plameňov alebo ostatných zápalných zdrojov. Nádrž v žiadnom prípade neplňte v budove.
3. Na zabránenie iskreniu alebo preskoku iskry udržiavajte uzemnené, vodivé predmety, ako sú nástroje, mimo nechránených, elektrických dielov a prípojok pod napätím. Tieto by mohli zapálit' spaliny alebo výpary.

4. Motor vždy vypnite a pred naplnením nádrže nechajte vychladnúť. Pri bežiacom alebo teplom motore v žiadnom prípade neodstraňujte uzáver nádrže ani nedopĺňajte palivo. Stroj neobsluhujte, keď je netesná palivová sústava.

5. Mierne otvorte uzáver nádrže, aby ste vypustili tlak v nádrži.

6. Nádrž nepreplňte (do cca 1,5 cm pod plniacim hrdlom pre priestor v prípade rozpínania paliva z dôvodu tepla vytváraného motorom).
7. Uzáver nádrže a nádoby opät' bezpečne nasad'te a utrite rozliate palivo. Jednotku v žiadnom prípade neobsluhujte, keď nie je nasadený uzáver nádrže.
8. Pri rozliatom palive zabráňte výskytu zápalných zdrojov. Ak ste rozliali palivo, motor sa nepokúšajte naštartovať. Stroj namiesto toho presuňte z príslušnej oblasti a zabráňte výskytu zápalných zdrojov, dokým sa neodparia výpary paliva.
9. Palivo skladujte výhradne v nádobách zhotovených a schválených na tento účel.
10. Palivo skladujte na chladnom, dobre vetranom mieste chránenom proti zapalovacím iskrám, otvoreným plameňom alebo iným zápalným zdrojom.
11. Palivo alebo stroj s nádržou naplnenou palivom v žiadnom prípade neskladujte v budove, v ktorej sa spaliny môžu dostat' do kontaktu so zapaľovacími iskrami, otvorenými plameňmi alebo ostatnými zápalnými zdrojmi, ako sú bojlery, pece, sušičky alebo pod. Motor nechajte pred skladovaním v skrini vychladnút.

Upozornenia k použitiu a starostlivosti o stroj

1. Stroj s bežiacim motorom nedvíhajte ani nenoste.
2. Stroj neobsluhujte s použitím hrubej sily. Použite správny stroj pre vaše použitie. Správny stroj splní úlohu lepším a bezpečnejším spôsobom.
3. Nemeňte nastavenia regulátora otáčok motora a motor nenechávajte bežať na príliš vysokých otáčkach. Regulátor otáčok riadi maximálne prevádzkové otáčky, ktoré sú pre motor bezpečné.
4. Motor nenechávajte bežat' rýchlo, ak sa neobrába pôda.
5. Ruky a nohy nedávajte do blízkosti otáčajúcich sa dielov.
6. Zabráňte kontaktu s horúcim palivom, olejom, spalinami a horúcimi povrchmi. Nedotýkajte sa motora ani tlmiča zvuku. Tieto diely sú pri prevádzke extrémne horúce. Krátku dobu sú horúce aj potom, ako sa vypla jednotka. Motor nechajte pred údržbovými prácami alebo nastaveniami vychladnút.
7. Ak by stroj vydával neobvyklé zvuky alebo neobvyklé vibrácie, ihneď vypnite motor, odpojte kábel zapaľovania a nájdite príčinu. Neobvyklé zvuky alebo vibrácie sú spravidla varovným znakom.

8. Používajte iba výrobcom schválené prípojky a schválené príslušenstvo. Nedodržiavanie tohto predpisu môže viest' k poraneniam osób.

9. Na stroji vykonávajte údržbu. Skontrolujte, či sú pohyblivé diely nesprávne nasmerované alebo blokované. Diely skontrolujte ohľadom zlomenia, príp. skontrolujte, či sa vyskytuje iný stav, ktorý by mohol negatívne ovplyvnit’ prevádzku stroja. Stroj nechajte pri poškodení opravit’ pred použitím. Príčinou mnohých úrazov je nedostatočne udržiavané vybavenie.

10. Motor a tlmič zvuku zbavte trávy, listov, nadmerného maziva alebo nahromadeného uhlíka, aby ste znížili riziko nebezpečenstva požiaru.
11. Rezné nástroje udržiavajte ostré a čisté. Odborne udržiavané rezné nástroje s ostrými reznými hranami sa menej blokujú a l'ahšie sa ovládajú.
12. Jednotku v žiadnom prípade nepolievajte ani nepostrekujte vodou ani inými kvapalinami. Riadidlá vysušte, udržiavajte čisté a bez usadenín. Vyčistite po každom použití.
13. Dodržiavajte zákony a predpisy pre riadnu likvidáciu paliva, oleja alebo pod. na ochranu životného prostredia.
14. Neprevádzkovaný stroj uchovávajte mimo dosahu detí a osobám, ktoré nie sú oboznámené so strojom alebo týmito pokynmi, nedovoľte obsluhovať stroj. Stroj je v rukách nevyškolených používateľov nebezpečný.

Pokyny k udržiavaniu

Motor pred čistením, opravou, inšpekciou alebo prispôsobením stroja vypnite a zabezpečte, aby sa za- stavili všetky pohyblivé diely. Odpojte kábel zapaľovania a kábel umiestnite mimo zapaľovacej sviečky, aby ste zabránili náhodnému štartu. Údržbu stroja nechajte vykonávať kvalifikovaným personálom, ktorý používa výhradne originálne náhradné diely. Tým sa zaistí, že zostane zachovaná bezpečnosť stroja.

6. Technické údaje

Typ motora 1-valec; 4-takt

Zdvihový objem 212 cm3
Výkon motora max. 4,2 kw
Pracovné otáčky 3600 min	-1
Palivo Bezolovnatý benzín
Objem nádrže 3,6 l
Motorový olej 10W 30 / SAE 30
Zapaľovacia sviečka LG F6TC
Objem nádrže/olej 0,6 l
Prestavenie híbky +5 / -15
Pracovná šírka 400 mm
Počet nožov	18
∅ noža	160
Objem záchytného koša	45L
Hmotnosť	31 kg

Technické zmeny vyhradené!

Informácie týkajúce sa tvorby hluku namerané podľa príslušných noriem:

Hladina akustického tlaku L_PA = 81,5 dB(A)

Hladina akustického výkonu L _WA = 97.49 dB(A)

Nepresnost K _PA = 2 dB(A)

Noste ochranu sluchu. Pôsobenie hluku môže spôsobit' stratu sluchu.

Vibrácia:

Vibrácie A _hv (vl'avo/vpravo) = 3.789 m/s ^2 / 2.449 m/s ^2

Neistota merania K_PA = 1.5 m/s^2

Generovanie hluku a vibrácie obmedzte na mini- mum!

• Používajte iba bezchybné prístroje.
• Prístroj pravidelne čistite a vykonávajte jeho údržbu.
  • Váš spôsob práce prispôsobte prístroju.
• Prístroj nepreťažujte.
• V prípade potreby nechajte prístroj prekontrolovat'.
• Ak sa prístroj nepoužíva, vypnite ho.
• Noste rukavice.

7. Montáž

⚠ Pozor!

Prístroj pred uvedením do prevádzky bezpodmie- nečne kompletne zmontujte!

• Horný posúvací oblúk (rukovát') (1) spojte s dolným posúvacím oblúkom (4). Použite na to dve krídlové matice s príslušnými skrutkami (5) (obr. 5+6)
• Držiak lankového tiahla (B) upevnite na pravej strane ovládacieho nosníka, ako je zobrazené na obrázku 7.
• Káble upevnite oboma káblovými svorkami (A) na posúvacom oblúku. (obr. 8+9)

Montáž zachytávacieho koša (obr. 10-11)

- Jednou rukou nadvihnite vyhadzovaciu klapku (obr. 11/poz. 7) a zachytávací kôš (obr. 11/poz. 6) zaveste druhou rukou zhora za rukovát. Pozor! Na zavesenie zachytávacieho koša musí byť vypnutý motor a valec sa nesmie otáčat!

Nastavenie vertikutačnej híbky (obr. 12)

Vertikutačná híbka sa nastavuje pomocou nastavenia híbky (11). Nastavenie híbky (11) na to zľahka potiahnite doprava, uveďte do požadovanej polohy a nechajte zaistit'.

+1 = jazdná alebo prepravná poloha
0 = 0 mm
-1 = vertikutačná híbka -2,5 mm
-2 = vertikutačná híbka -5 mm
-3 = vertikutačná híbka -7,5 mm
-4 = vertikutačná híbka -10 mm
-5 = vertikutačná híbka -12,5 mm
-6 = vertikutačná híbka -15 mm

8. Obsluha

Pozor!

Motor je dodávaný bez oleja. Pred uvedením do prevádzky preto bezpodmienečne naplňte olej. Hladina oleja v motore sa musí prekontrolovať pred každou prácou.

Spustenie stroja

Na zabránenie náhodnému naštartovaniu motora je tento vybavený motorovou brzdou (obr. 1/poz. 1), ktorá sa musí počas prevádzky vždy stlačit', pretože motor sa inak zastaví. Pozor: Pri uvol'není páky motorovej brzdy sa táto musí vrátit' do východiskovej polohy a motor sa musí zastavit'.

Ak tomu tak nie je, stroj sa nesmie používať.

1. Otvorte benzínový kohút (obr. 14/poz. B). Kohút na to nastavte do polohy „ON“.
2. Páčku sýtiča (obr. 14/poz. A) nastavte do polohy „Choke“. Upozornenie: Pri opakovanom štartovaní teplého motora nie je sýtič obvykle potrebný.
3. Plynovú páku (obr. 13/poz. 3) nastavte do stredu.
4. Stlačte páku motorovej brzdy (obr. 13) a silne potiahnite za štartovacie lankové tiahlo (poz. 14), dokým sa nenaštartuje motor.

5. Motor nechajte krátko zahrievať chodom naprázdno a páčku sýtiča (obr. 13/poz. A) nastavte do polohy „RUN“.

6. Pomocou plynovej páky (obr. 13/poz. 3) sa dajú regulovat' otáčky vertikutačného valca.

Pozor: Štartovacie lankové tiahlo vždy vytiahnite pomaly po prvý odpor predtým, ako sa toto pre naštartovanie vytiahne rýchlo. Štartovacie lankové tiahlo nenechajte po vykonanom štartovaní rýchlo vrátit spät.

Pozor: Vertikutačný valec rotuje, ked' sa naštartuje motor.

Pozor! Vyhadzovaciu klapku nikdy neotvárajte, keď ešte beží motor. Obiehajúci valec môže viest' k poraneniam. Vyhadzovaciu klapku vždy dôkladne upevnite. Táto sa prostredníctvom t'ažnej pružiny priklopí spät' do „zatvorenej" polohy! Vždy sa musí dodržat' bezpečnostná vzdialenost' medzi telesom a používateľom vytvorená prostredníctvom vodiacich nosníkov. Pri práci a zmene smeru jazdy na svahoch a úbočiach je potrebná mimoriadna opatrnosť. Dbajte na stabilný postoj, noste obuv s protišmykovými, drsnými podrážkami a dlhé nohavice. Pracujte vždy priečne k úbočiu. Úbočia so sklonom nad 15 stupňov sa so strojom z bezpečnostných dôvodov nesmú vertikutovať. Budťe mimoriadne opatrní pri pohybe spät' a pri t'ahaní stroja, nebezpečenstvo zakopnutia!

Upozornenia pre správne vykonávanie práce

Pri práci odporúčame prekrývajúci sa spôsob práce. Stroj na dosiahnutie čistého vzhľadu veďte v čo najrovnejších dráhach. Tieto dráhy by sa pritom mali prekrývať o niekoľko centimetrov, aby nezostali žiadne pásy. Ak počas práce ostanú ležať zvyšky trávy, zachytávací kôš sa musí vyprázdnit’. Pozor! Pred odobratím zachytávacieho koša vypnite motor a počkajte na zastavenie valca!

Na zvesenie zachytávacieho koša jednou rukou nad-vihnite vyhadzovaciu klapku a druhou rukou vyberte zachytávacie vrece! Od rastu trávy a tvrdosti pôdy zásadne závisí, ako často sa má tráva obrábať. Dolnú stranu stroja udržiavajte čistú a bezpodmienečne odstraňujte usadeniny pôdy a trávy. Usadeniny st’ažujú proces štartovania a negatívne ovplyvňujú kvalitu. Na úbočiach sa musí zvolit dráha priečne k úbočiu. Pred vykonaním akýchkol’vek kontrol valca vypnite motor.

Pozor! Valec po vypnutí motora pokračuje v otáčaní ešte niekoľko sekúnd. Valec sa nepokúšajte zastavit. Ak pohybujúci sa valec narazí na nejaký predmet, stroj vypnite a počkajte, dokým sa valec úplne nezastaví. Následne skontrolujte stav valca. Ak je poškodený, musí sa vymenit.

• Ochranné zariadenia, vzduchové štrbiny a teleso motora udržiavajte podľa možností bez prachu a nečistôt. Prístroj čistite čistou handričkou alebo vyfúkajte stlačeným vzduchom pri nízkom tlaku.
• Prístroj odporúčame čistiť bezprostredne po každom použití.
• Prístroj pravidelne čistite vlhkou handričkou a malým množstvom mazľavého mydla. Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodit’ plastové diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala žiadna voda.

Údržba

• Výmenou opotrebovaného alebo poškodeného nožového valca treba poverit autorizovaného odborníka.
• V záujme zaistenia bezpečnej práce s vertikutátorom dohliadnite na to, aby boli všetky upevňovacie prvky (skrutky, matice atd.) neustále dôkladne utiahnuté.
• Vertikutátor skladujte v suchej miestnosti.
• Na dosiahnutie dlhej životnosti je potrebné vyčistiť a následne naolejovať všetky skrutkové diely, ako aj kolesá a osi.
• Pravidelná starostlivost' o vertikutátor zaistuje nielen jeho životnost' a výkonnost', ale zároveň prispieva aj k dôkladnej a bezproblémovej vertikutácii trávnika.
• Na konci sezóny vykonajte všeobecnú kontrolu vertikutátora a odstráňte všetky nahromadené zvyšky. Pred každým začiatkom sezóny bezpodmienečne skontrolujte stav vertikutátora. Požiadavky týkajúce sa opráv smerujte na náš zákaznícky servis.

Znečistené vzduchové filtre znižujú výkon moto-ra vplyvom príliš malého prívodu vzduchu ku karburátoru. Preto je nevyhnutná pravidelná kontrola. Vzduchový filter by sa mal kontrolovať každých 50 prevádzkových hodín a v prípade potreby vymenit'. Vzduchový filter sa pri veľmi prašnom vzduchu musí kontrolovať častejšie.

• Vzduchový filter demontujte podľa zobrazenia na obr. 15+16.
• Vzduchový filter čistite iba stlačeným vzduchom alebo vyklepaním.
• Montáž sa uskutočnuje v opačnom poradí Pozor: Vzduchový filter nikdy nečistite benzínom ani horľavými rozpúšťadlami.

Zapaľovaciu sviečku prekontrolujte prvýkrát po 10 prevádzkových hodinách ohľadom znečistenia a v danom prípade ju vyčistite kefou s medenými štetinami. Údržbu zapaľovacej sviečky potom vykonajte každých 50 prevádzkových hodín.

• Vytiahnite konektor zapal'ovacej sviečky (obr. 17) pomocou rotačného pohybu.
• Zapaľovaciu sviečku odstráňte pomocou klúča na zapaľovacie sviečky (obr. 18).
• Montáž sa uskutočnuje v opačnom poradí.

Príprava na uskladnenie stroja

Výstražné upozornenie: Benzín neodstraňujte v uzatvorených miestnostiach, v blízkosti ohňa ani počas fajčenia. Plynové výpary môžu vybuchnút' alebo spôsobit' požiar.

1. Benzínovú nádrž vyprázdnite pomocou odsávacieho čerpadla benzínu.
2. Naštartujte motor a nechajte ho bežat' dovtedy, dokým sa nespotrebuje zvyšný benzín.
3. Po každej sezione vymeňte olej. Odstráňte na to starý motorový olej z teplého motora a naplňte nový.
4. Odstráňte zapaľovaciu sviečku z hlavy valca. Do valca nalejte pomocou kanvice na olej cca 20 ml oleja. Pomaly t'ahajte za štartovaciu rukovät tak, aby olej ochránil valec zvnútra. Opät' zaskrutkujte zapaľovaciu sviečku.
5. Vyčistite chladiace rebrá valca a teleso.
6. Vyčistite celý stroj, aby ste ochránili lakovú farbu.
7. Stroj vždy skladujte na dobre vetranom mieste.

Príprava stroja na prepravu

1. Benzínovú nádrž vyprázdnite pomocou odsávacieho čerpadla benzínu.
2. Motor nechajte bežat dovtedy, dokým sa nespot-rebuje zvyšný benzín.
3. Odstráňte motorový olej z teplého motora.
4. Odstráňte konektor zapaľovacej sviečky zo zapaľovacej sviečky.
5. Vyčistite chladiace rebrá valca a teleso.
6. V prípade potreby demontujte posúvacie oblúky. Dbajte na to, aby sa nezalomili lankové tiahla.

Servisné informácie

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Diely podliehajúce opotrebeniu*: klinové remene, nožového valca, vzduchový filter, zapaľovacej sviečka

10. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dat do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajní alebo na miestnych úradoch!

11. Odstraňovanie porúch

Porucha Možná príčina Náprava
Motor nenabieha. • Nestla	čená páka motorovej brzdyChybná zapaľovacia sviečkaPrázdna palivová nádržZatvorený benzínový kohút	Stlačte páku motorovej brzdyVymeňte zapaľovaciu sviečkuNaplňte palivoOtvorte benzínový kohút
Výkon motora klesá. • Prí	iš tvrdá pôdaUpchaté teleso vertikutátoraZnačne opotrebovaný nôž	Upravte hĺbku vertikutácie.Vyčistite teleso.Vymeňte nôž.
Vertikutácia nie je čistá •	Opotrebovaný nôžNesprávna hĺbka vertikutácie	Vymeňte nôž.Upravte hĺbku vertikutácie.
Motor beží, nožový valecsa neotáča.	Roztrhnutý ozubený remeň	Nechajte vykonať kontrolu v servisnej dielni

sk prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok

Zrejmé vady musia byť predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne po užívané počas zákonného termínu záruky tak, že bezplatne vymeníme každů časť aparátu, ktorá sa v priebehu lohto času môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej

vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatefovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.

Garancija SI
