Produkta veids	Augstspiediena tīrītāja montāžas komplekts (kaitēkļu apkarošana)
Zīmols	Kärcher
Modelis	WRS 200
Izmēri (garums × platums × augstums)	550 mm × 955 mm × 1290 mm
Tukšsvars	300 kg
Tipiskais darba svars	315 kg
Barošana	Hidrauliska (PTO jaudas noņemšana, 40 L/min) un iebūvēta 12 V baterija
Darba spiediens	1 līdz 20 MPa (maks. 22 MPa)
Ūdens plūsmas ātrums	28 L/min
Maksimālā ūdens temperatūra	30 °C (padeve); līdz 98 °C karstam ūdenim
Degviela	Dīzeļdegviela (deglim)
Sūkņa eļļas tips	15W-40
Saderīgi transportlīdzekļi	MIC 35/42, MIC 50/70, MC 130, MC 250
Galvenās funkcijas	Karstā ūdens nezāļu iznīcināšana; aukstā ūdens augstspiediena tīrīšana
Papildu piederumi	Priekšējā stieņa WR 100 Adv, pistoles/šļūtenes (WR 10, WR 20, WR 50, WR 100)
Drošības ierīces	Spiediena slēdzis, drošības svira, ūdens trūkuma drošība, aizsardzība pret šļakatām

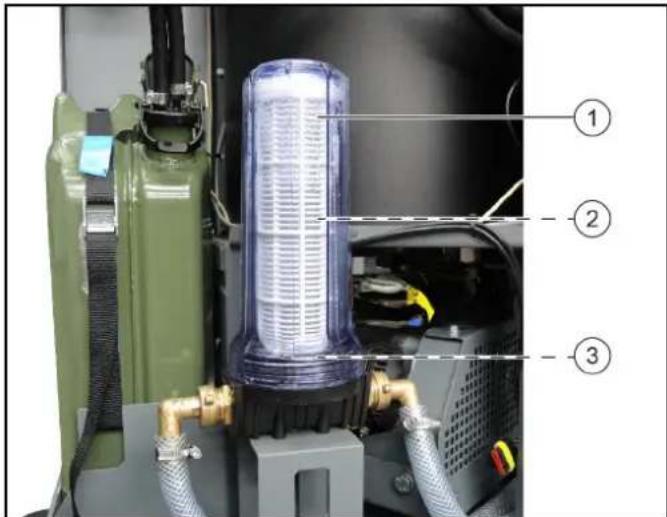

Apkope	Ikdienas eļļas līmeņa pārbaude, ūdens filtrs, RM 110 apkopes tvertne; eļļas maiņa ik pēc 50 h (pirmā reize) pēc tam ik pēc 600 h
Trokšņa līmenis (LpA)	79 dB(A) (nenoteiktība 3 dB(A))
Roku-plaukstas vibrācija	1,5 m/s² (nenoteiktība 0,6 m/s²)
Garantija	Atbilstoši valsts nosacījumiem; sedz materiāla vai ražošanas defektus

Bieži uzdotie jautājumi - WRS 200 Kärcher

Kā uzmontēt WRS 200 uz mana transportlīdzekļa?

Montāža tiek veikta, izmantojot adapteri ar sakabes trīsstūri, kas piestiprināts transportlīdzekļa aizmugurē. Skatiet rokasgrāmatas 7. un 8. nodaļu, lai iegūtu norādījumus atbilstoši platformai (C, D vai E). Uzstādīšanu jāveic kvalificētam speciālistam.

Kādu degvielu izmantot deglim?

Izmantojiet tikai dīzeļdegvielu. Uzpildiet tikai oriģinālajās tvertnēs un ievērojiet drošības norādījumus (bez dūmiem, vēdināma telpa). Skatiet 12.1. nodaļu.

Kā uzsākt nezāļu iznīcināšanu?

Iestatiet termostatu uz 98 °C (zaļā atzīme), ieslēdziet pūtēju, uzstādiet piemērotu piederumu, pēc tam nospiediet sprūdu pēc drošības sviras atbloķēšanas. Dzinēja apgriezieniem jābūt vismaz 2250 apgr./min (atkarībā no transportlīdzekļa).

Kādas ir būtiskās drošības ierīces?

Spiediena slēdzis aptur sūkni, kad sprūds ir atlaists; drošības svira nobloķē sprūdu; ūdens trūkuma drošība novērš degļa pārkaršanu. Nekad neizslēdziet šīs ierīces.

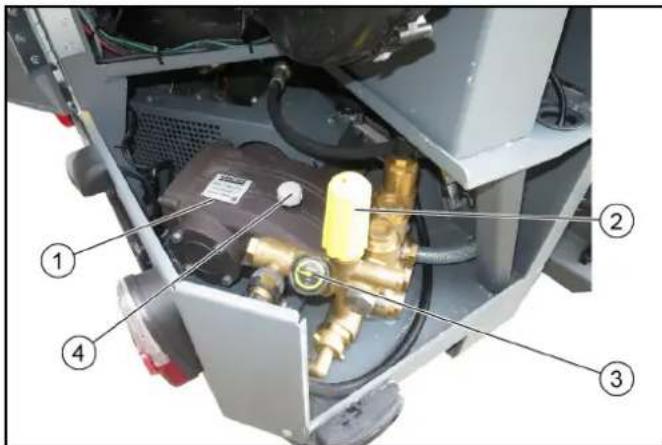

Kā apkopt augstspiediena sūkni?

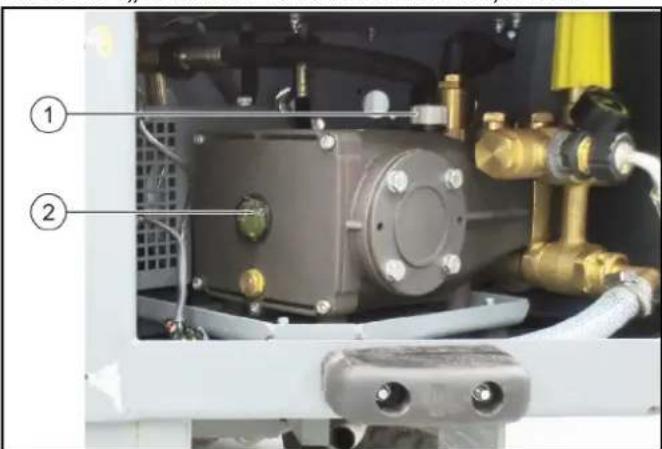

Katru dienu pārbaudiet eļļas līmeni (15W-40) caur skata stiklu. Pēc pirmajām 50 stundām nomainiet eļļu, pēc tam ik pēc 600 stundām vai katru gadu ar pilnvarotu servisu.

Ko darīt, ja deglis neiedegas?

Vispirms pārbaudiet dīzeļdegvielas līmeni tvertnē un vai ir ieslēgts pūtēja slēdzis. Ja deg apkopes tvertnes indikators, uzpildiet RM 110. Ja neizdodas, sazinieties ar servisa centru.

Vai es varu izmantot WRS 200 ar standarta augstspiediena tīrītāju?

Nē, WRS 200 ir integrēts īpašs augstspiediena tīrītājs, ko darbina transportlīdzekļa hidrauliskā jaudas noņemšana. Tam nepieciešama ūdens plūsma vismaz 30 L/min un piemērota ūdens tvertne.

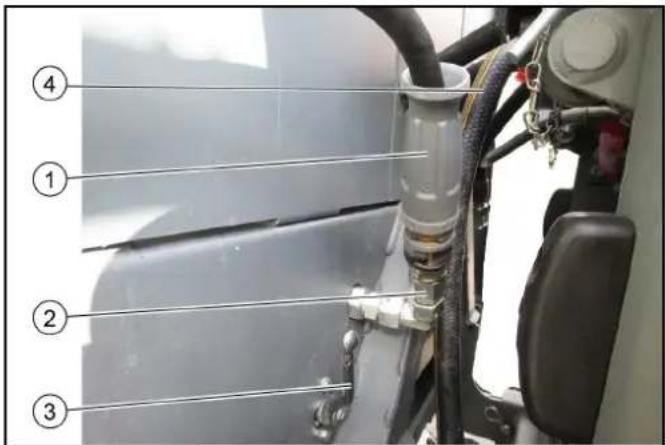

Kā pēc lietošanas uzglabāt šļūteni un pistoli?

Pēc spiediena atbrīvošanas atskrūvējiet šļūteni, uzglabājiet to nodalījumā aiz labajām durvīm. Piestipriniet pistoli ar šļūteni kreisajā priekšējā nišā un nostipriniet ar gumijas aizdari.

Kādi ir pieejamie papildu piederumi?

Jūs varat pievienot priekšējo stieni WR 100 Adv virsmas apstrādei vai dažādas šļūtenes/pistoles (WR 10, WR 20, WR 50, WR 100). Saderībai skatiet 1.4.2. nodaļu.

Kādi piesardzības pasākumi jāievēro attiecībā uz bateriju?

Iebūvētā 12 V baterija tiek uzlādēta caur transportlīdzekļa ģeneratoru. Ilgstošas uzglabāšanas gadījumā (>1 mēnesis) atvienojiet negatīvo spaili un uzlādējiet ik pēc 2 mēnešiem. Ievērojiet nesējtransportlīdzekļa rokasgrāmatas norādījumus.

LIETOŠANAS INSTRUKCIJA WRS 200 Kärcher

13.2 Lietošanas instrukcija

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskas un elektroniskas ierīces satur noderīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi.

Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Lūdzu, uzreiz savam izplatītājam, resp., tirdzniecības namam dariet zināmas nepilnības un transportlīdzekļa bojājumus.

1.4 Piegādes komplekts

	Apzimējums	Pasūtījuma nu-murs
	WRS 200 2.200-00	0.0*
	Adaptera kom-plektsPL-C, PL-D	2.852-577.0**
	Adaptera kom-plektsPL-E (MC 250)	2.852-959.0**
	Hidraulikas kom-plektsMIC 35/42	2.200-003.0***
	Hidraulikas kom-plektsMIC 50/70	2.200-004.0***
	Hidraulikas kom-plektsMC 130	2.200-005.0***
	Hidraulikas kom-plektsMC 250	2.200-012.0***
	Udens pieslēguma montāžas kom-plekts (MC 130)	2.200-008.0 ***
	Udens pieslēguma montāžas kom-plekts (MC 250)	2.200-013.0 ***
	Vadu kūlis (MC 250)	4.839-790.0 ***

• Iekļauts piegādes komplektācijā ir nepieciešams papildus * nepieciešams atkarībā no transportlīdzekļa

1.4.1 Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

1.4.2 Opcionālais papildaprīkojums

	Apzimējums	Pasūtijuma numurs
	WR 100 Adv 2.2	00-009.0 (MIC 35/42)**2.200-010.0 (MIC 50/70)**2.200-011.0 (MC 130)**2.200-011.0 (MC250)***
	Smidzināšanas pistoles kom-plektsAugstspiediena pistole	2 200-002.0
	WR 10 2.114-016	0*Norādijumizmantot tikai kopā arsprauslu 2.114-004.0(nav ieklauts piegādeskomplektācijā)
	WR 20 2.114-014	0*
	WR 50 2.114-013	0*
	WR 100 2.114-01	0*

• Izmantojams tikai kopā ar augstspiediena pistoles 2.200-002.0 izsmidzināšanas pistoles komplektu Izmantojams tikai kopā ar ūdens pieslēguma montāžas komplektu 2.200-008.0 * Izmantojams tikai kopā ar ūdens pieslēguma montāžas komplektu 2.200-013.0 un vadu kūli 4.839-790.0

1.4.3 Numurzīme

Pirms ekspluatācijas pa atklātiem satiksmes ceļiem nepieciešams uzstādīt numurzīmi (numurzīmes dublikāts). Nedrīkst izmantot numurzīmes stiprinājumu

Katra valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu ierīces darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

3 Noteikumiem atbilstoša lietošana

Šajā instrukcijā tiek aprakstīta montāžas komplekta WRS 200 lietošana.

Atkarībā no izmantotā adaptera, montāžas komplektu iespējams uzstādīt turpmākajām iekārtām.

MIC 35/42 MIC 50/70 MC130 MC250

Montāžas komplekts WRS 200 ir paredzēts nezāļu iznīcināšanai ārtelpās, izmantojot karstā ūdens augstspiediena tīrītāju un atbilstošus nezāļu apkarošanas instrumentus.

Tāpat augstspiediena tīrītājs var tikt izmantots grūti sasniedzamu vietu tīrīšanai.

Pieslēgumu ūdens apgādes tīklam drīkst veikt tikai tad, ja tiek izmantots piemērots pretvārsts.

Montāžas komplektu WRS 200 drīkst ekspluatēt tikai atbilstoši paredzētajiem mērķiem, kā attēlots un aprakstīts šajā lietošanas instrukcijā.

Pie noteikumiem atbilstošas ekspluatācijas pieder arī noteiktās apkopes ievērošana.

Transportlīdzekli un papildierīces drīkst izmantot, apkopt un remontēt tikai tādas personas, kuras ir visu apguvušas un ir informētas par saistītajiem riskiem.

Jānem vērā tiesību aktos noteiktie vispārīgie drošības un negadījumu novēršanas noteikumi. Tāpat jāievēro tehniskās drošības, darba medicīnas un saistītie ceļu satiksmes noteikumi.

Apkalpes personālam nepieciešams:

būt fiziski un garīgi piemērotam; - apmācītam darbam ar transportlīdzekli un tā papildierīcēm;

• pirms darbu uzsākšanas izlasīt un saprast šīs lietošanas instrukcijas, kā arī transportlīdzekļa lietošanas instrukciju, uz kura ir uzstādīts šis montāžas komplekts;
• darba devējam pierādīt spēju vadīt šos transportlīdzekļus;
• no darba devēja nozīmētam vadīt transportlīdzekli.

4 Drošības norādes

Uz iekārtu attiecas turpmākās drošības norādes:

• Ievērojiet valstī spēkā esošos noteikumus attiecībā uz šķidruma smidzinātājiem.
• Ievērojiet valstī spēkā esošos noteikumus attiecībā uz negadījumu novēršanu. Šķidruma smidzinātājus nepieciešams regulāri pārraudzīt un pārbaužu rezultātus fiksēt rakstu formā.
• Ņemiet vērā, ka iekārtas sildelements ir uzskatāms par sadedzināšanas iekārtu. Sadedzināšanas iekārtas regulāri jāpārbauda atbilstoši valstī spēkā esošajiem piekritīgajiem noteikumiem.
• Atbilstoši valstī spēkā esošajiem noteikumiem, izmantojot iekārtu komerciālos nolūkos, to pirmajā lietošanas reizē drīkst ekspluatēt tikai autorizēta persona. KÄRCHER to ir izdarījis jau jūsu vietā, kas arī apliecināts ar attiecīgajiem dokumentiem. Ja nepieciešams, šos dokumentus varat pieprasīt savam KÄRCHER tirdzniecības pārstāvim. Pieprasot dokumentāciju, lūdzu, sagatavojiet iekārtas detaļas numuru un ražošanas identifikācijas numuru.
• Tāpat mēs atgādinām, ka saskaņā ar valstī spēkā esošajiem noteikumiem iekārtu atkārtoti jāpārbauda autorizētai personai. Šajā sakarā lūdzam vērsties pie sava KÄRCHER tirdzniecības pārstāvja.
• Aizliegts veikt jebkāda veida izmaiņas pašā iekārtā vai tās piederumos.

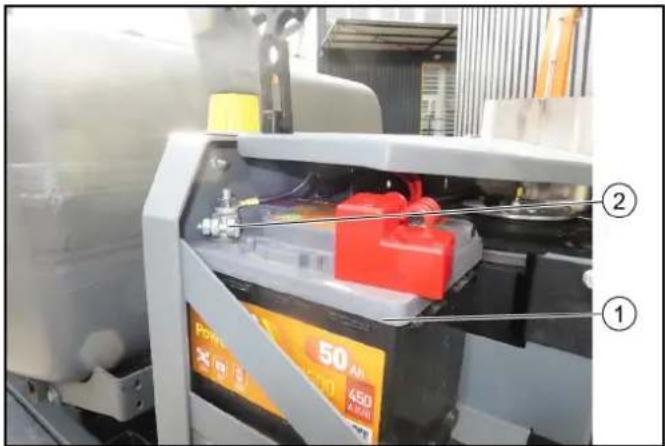

4.1 Akumulators

IEVĒRĪBAI

Norādes par drošību darbā ar akumulatoru, tā uzlādi, apkopi un utilizāciju lūdzam skatīt transportlīdzekļa lietošanas instrukcijā.

Vienmēr nosedziet akumulatora plus polu ar aizsargvāciņu.

4.2 Augstspiediena šļūtene

Uz augstspiediena šļūteni attiecas turpmākās drošības norādes:

• Drīkst izmantot tikai oriģinālās augstspiediena šļūtenes.
• Augstspiediena šļūtenei un smidzināšanas aprīkojumam jāspēj izturēt tehniskajos datos norādīto maksimāli pieļaujamo darba pārspiedienu.
• Izvairieties no saskares ar agresīvām ķīmiskām vielām.
• Katru dienu veiciet augstspiediena šļūtenes pārbaudi. Neizmantojiet šļūteni, ja tā tikusi aizlocīta. Augstspiediena šļūteni vairs nedrīkst izmantot, ja ir redzams tās ārējais stiepļu pinums.
• Augstspiediena šļūteni vairs nedrīkst izmantot, ja ir bojāta tās savienojuma vītne.
• Izvietojiet augstspiediena šļūteni tā, lai tai nevarētu pārbraukt pāri vai lai tā nekļūtu par klupšanas draudu personām.
• Neizmantot šļūteni, ja tai ir pārbraukts pāri, tā ir bijusi aizlocīta vai saņēmusi triecienus; arī tad, ja tai nav redzamu bojājumu.
• Uzglabāt augstspiediena šļūteni tā, lai tā netiktu pakļauta mehāniskai slodzei.

4.3 Simboli uz ierīces

Norādījums

Nekavējoties nomainīt simbolus, ja tie kļuvuši nesalasāmi vai nozaudēti.

	ΔBISTAMI Ap dedzinašanās risks, ko rada karstas virmas Laujiet transportlidzeklim atdzist, pirms uzsa- kat darbus pie tā.
	Δ BRIDINAJUMS Augstspiediena strūklas radīts savainoša- nas risks Nevērsiet augstspiedena staru uz personām, dzīvniekiem, aktīvu elektrisko aprikojumu vai pašu ikārtu. Sargājiet augstspiedena tīrītāju no sala.
	Brīdinājums par rotējošiem instrumentiem
	Bīstams elektriskais spriegums! Nenovietojiet uz akumulatora nepiederīgus priekšmetus vai darbarīkus.
	IEVERIBAI Dzirdes bojājumu risks Veicot darbus, izmantojiet piemērotus dzirdes aizsarglīdzeklus.
	Veicot darbus, Valkājiet piemērotas aizsargbril- les.
	Valkāt aizsargcimdus

4.4 Drošības ierīces

Drošības ierīces kalpo lietotāja aizsardzībai, un tās nedrīkst deaktivizēt vai apiet to funkciju.

Ievērojiet drošības norādījumus katrā nodaļā!

4.4.1 Spiediena slēdzis

Atlaižot augstspiediena pistoles sprūdu, spiediena slēdzis izslēdz augstspiediena sūkni un augstspiediena strūkla apstājas.

Ja tiek izmantots sprūds, sūknis atkal ieslēdzas.

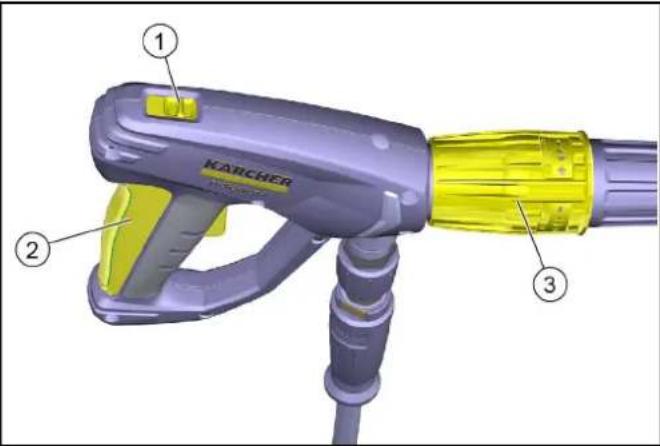

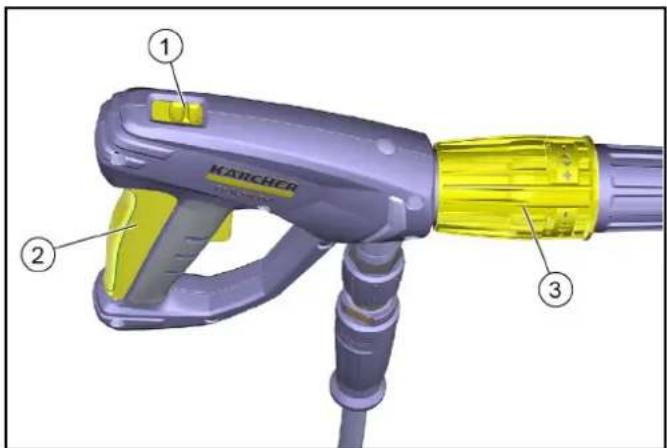

4.4.2 Augstspiediena pistoles drošinātājs

Augstspiediena pistoles drošinātājs bloķē pistoles sprūdu.

Drošinātājs

Pozīcija uz priekšu: Svira nodrošināta

Pozīcija uz aizmuguri: Svira atbrīvota

② Sprūds

③ Spiediena regulēšana

1. Kad iekārta netiek izmantota, nobloķējiet sprūdu ar drošinātāju.

4.4.3 Ūdens iztrūkuma drošinātājs

Ūdens iztrūkuma drošinātājs (plūsmas slēdzis) novērš sildelementa pārkaršanu, ja caurplūstošais ūdens daudzums ir nepietiekams.

4.5 Riska pakāpes

△BĪSTAMI

• Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

BRĪDINĀJUMS

• Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

△UZMANĪBU

• Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

• Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

4.6 Personīgais aizsargaprīkojums

UZMANĪBU • Strādājot ar ierīci, valkājiet piemērotus cimdus. • Nēsājiet dzirdes aizsardzību, ja lietošanas instrukcijā norādītais trokšņa spiediena līmenis pārsniedz 80 dB(A), skatiet lietošanas pamācības nodaļu Tehniskie dati. • Nēsājiet piemērotu aizsargapģērbu un aizsargbrilles, lai aizsargātos no ūdens vai netīrumu šļakstiem.

• Augstspiediena tīrītāju lietošanas laikā var rasties aerosoli. Aerosolu ieelpošana var radīt veselības traucējumus. Darba devējam ir pienākums veikt risku novērtējumu, lai atkarībā no tīrāmās virsmas un vides varētu tikt noteikti nepieciešamie aizsargpasākumi pret aerosolu ieelpošanu. FFP 2 vai augstākas klases elpceļu aizsargmaskas ir piemērotas aizsardzībai pret ūdens aerosoliem.

4.7 Vispārīgie drošības norādījumi

BĪSTAMI • Nosmakšanas draudi. Iepakojuma plēves uzglabājiet bērniem nepieejamā vietā.

△ BRĪDINĀJUMS • Ierīci lietojiet tikai atbilstoši paredzētajam mērķim. Ņemiet vērā apkārtējos apstākļus un darba laikā uzmanieties no trešām personām, jo īpaši bērniem. • Ierīce nav paredzēta lietošanai personām ar ierobežotām fiziskajām, sensorajām, prāta spējām vai pieredzes un/vai zināšanu trūkuma dēļ. • Ierīci drīkst izmantot tikai personas, kuras ir instruētas par ierīces lietošanu vai kuras ir pierādījušas savas lietošanas prasmes un kuru pienākumos ietilpst ierīces lietošana. • Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci. • Ierīci nedrīkst lietot bērni un jaunieši. UZMANĪBU • Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces.

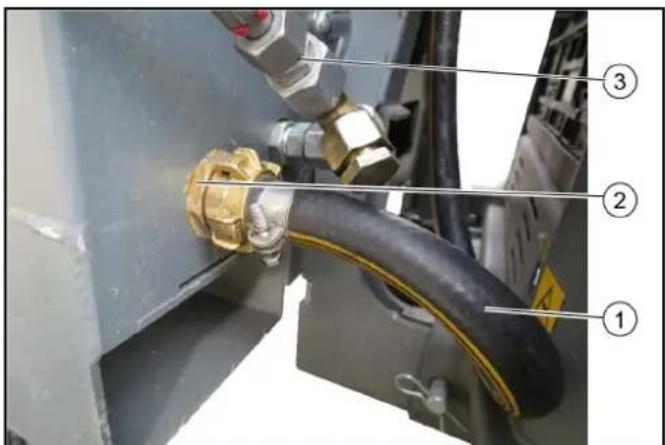

4.8 Ūdens pieslēgums

▲ BRĪDINĀJUMS • Jūs nedrīkstat uzsākt ierīces ekspluatāciju, ja ir bojāta augstspiediena šļūtene. Nekavējoties nomainiet bojāto augstspiediena šļūteni. Jūs drīkstat izmantot tikai ražotāja ieteiktas šļūtenes un savienojumus. Norādījums • Visu pieslēguma šļūteņu skrūvsavienojumiem jābūt hermetiskiem.

IEVĒRĪBAI • Ievērojiet sava ūdensapgādes uzņēmuma noteikumus. Pieslēgumu ūdens apgādes tīklam drīkst veikt tikai tad, ja tiek izmantots piemērots pretvārsts.

4.9 Ekspluatācija

BĪSTAMI Izmantojot iekārtu apdraudējuma zonās (piem., degvielas uzpildes stacijās), ievērojiet attiecīgos drošības noteikumus. Aizliegts veikt ekspluatāciju sprādzienbīstamās zonās. Bojātas transportlīdzekļa riepas/vārstuļi ir bīstami dzīvībai. Transportlīdzekļa riepas/riepu vārstus var bojāt ar augstspiediena strūklu, izraisot to pārplīšanu. Pirmās pazīmes ir riepas krāsas maiņa. Tīriet transportlīdzekļa riepas/riepu vārstus ar strūklu vismaz 30 cm attālumā. ▲ BRĪDINĀJUMS • Neizmantojiet ierīci, ja tās tuvumā atrodas personas bez atbilstoša aizsargapģērba. • Izmantojot īsas smidzināšanas caurules, Jūsu roka var nonākt saskarē ar augstspiediena strūklu. Nekad neizmantojiet punktveida strūklas sprauslu vai rotējošo sprauslu ar smidzināšanas caurulēm, kas ir īsākas par 75 cm. • No smidzināšanas caurules izplūstošā ūdens strūkla rada atsitiena spēku. Pateicoties leņķveida smidzināšanas caurulei, spēks iedarbojas virzienā uz augšu. Turiet stingri smidzināšanas pistoli un cauruli. • Izmantojot leņķveida smidzināšanas aprīkojumu, pretvirziena un griezes spēki var mainīties. • Nevērsiet augstspiediena strūklu pret sevi, lai, piemēram, notīrītu apģērbu vai apavus. • Nevērsiet augstspiediena staru uz personām, dzīvniekiem, aktīvu elektrisko aprīkojumu vai pašu iekārtu. • Pirms brauciena aizveriet durvis. • Neapsmidziniet priekšmetus, kas satur veselībai bīstamas vielas (piem., azbestu). • Pirms katras ekspluatācijas pārbaudiet, vai ierīce un piederumi, piem., augstspiediena caurule, augstspiediena pistole un drošības ierīces ir darba kārtībā un drošas lietošanai. Bojājumu gadījumā ierīci nelietojiet. Bojātus komponentus nomainiet nekavējoties. • Lietojiet tikai ražotāja norādītās augstspiediena caurules, armatūras un savienojumus. UZMANĪBU • Neatstājiet ierīci ekspluatācijas laikā bez uzraudzības. • Motora darbības laikā neatveriet pārsegu. Ekspluatācijas laikā nenofiksējiet augstspiediena pistoli.

les sviru. ● Ļaujiet slēdzenēm pēc karstā ūdens režīma atdzist vai uz neilgu brīdi darbiniet ierīci aukstā ūdens režīmā. ● Ierīcei ir jānodrošina līdzenu, stabilu pamatni. - Pirms tīrīšanas Jums ir jāveic tīrāmās virsmas risku izvērtēšana, lai varētu noteikt drošības un veselības aizsardzības prasības. Jums ir nepieciešams piemērot attiecīgos drošības pasākumus. IEVERĪBAI • Nelietojiet ierīci, ja apkārtējās vides temperatūra ir zemāka par 0°C . ● Motora tīrīšanu veiciet tikai mazgāšanas vietās ar eļļas separatoru.

4.9.1 Lietošana kopā ar tīrīšanas līdzekļiem

UZMANĪBU ● Tīrīšanas līdzekļus uzglabājiet bērniem nepieejamā vietā. Izmantojot tīrīšanas līdzekļus, ņemiet vērā tīrīšanas līdzekļa ražotāja drošības datu lapu, jo īpaši norādes, kas attiecas uz personīgo aizsargaprīkojumu. - Izmantojiet tikai ražotāja piegādātos vai ieteiktos tīrīšanas līdzekļus. Citu tīrīšanas līdzekļu vai ķimikāliju izmantošana var ietekmēt ierīces drošību. Tīrīšanas līdzeklim nonākot saskarē ar acīm, nekavējoties tās rūpīgi izskalojiet ar ūdeni un nekavējoties uzmeklējiet ārstu (arī tad, ja tīrīšanas līdzeklis ir norīts). Norādījums • Iekārtu aizliegts izmantot pesticīdu izplatīšanai.

Ņemiet vērā: Šajā lietošanas instrukcijā termini “kurināmais” un “degviela” tiek izmantoti ar vienu nozīmi.

6 Priekšnoteikumi iekārtas WRS 200 izmantošanai

Norādījums

Neskaidrību vai jautājumu gadījumā, lūdzu, vērsieties Kärcher servisā.

• WRS 200 drošai izmantošanai ir nepieciešama pietiekami liela ūdens tvertne.
• Ūdens tvertnei jābūt droši nostiprinātai transportlīdzekļa kravas nodalījumā.
• Izvēloties ūdens tvertni, jāņem vērā transportlīdzekļa maksimāli pieļaujamais kopējais svars un pieļaujamā slodze uz asi.
• Saskaņā ar uzstādīšanas vadlīnijām ārējās malas nedrīkst pārsniegt vairāk par 400 mm transportlīdzekļa kontūru. Ja netiek uzstādītas papildu ierīces (nav atļauts), tas tiek ievērots.

C un D platforma

Kad WRS 200 ir uzstādīts transportlīdzekļa aizmugurē, priekšā kā atsvaram ir jābūt uzstādītam vai nu priekšējam stienim WR 100 Adv (piederums nezāļu likvidēšanai) vai atbilstošam pretsvaram.

E platforma (MC 250)

IEVERĪBAI

Ekspluatācija ar WRS 200 ir atļauta tikai kombinācijā ar noņemamo rāmi (4.059-478.0).

Transportlīdzekļa maksimālās ass slodzes dēļ transportlīdzekļa netīrā ūdens tvertni nevar izmantot, un, tiklīdz ir izvēlēts WRS režīms, tā ar programmatūras iestatījumu starpniecību automātiski tiek atvērta un piespiedu kārtā iztukšota. Ekspluatācijas laikā ar WRS 200 notekūdeņu tvertne vienmēr paliek atvērta.

Turklāt, ekspluatācijas laikā ar WRS 100 Adv, ass slodžu dēļ priekšējā zonā nedrīkst izmantot papildu svarus.

Atkarībā no transportlīdzekļa reģistrācijas veida piekabes sakabi ir jāpiestiprina vai nē. Jāņem esošie stiprinājuma elementi.

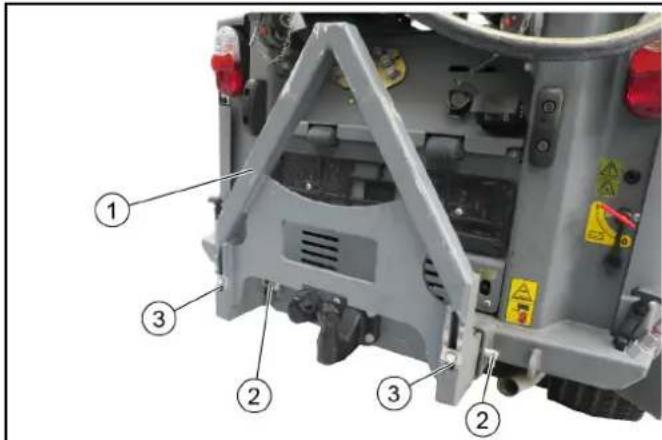

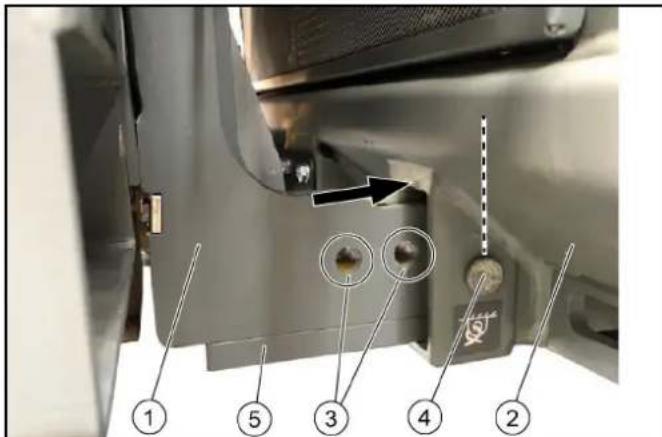

7 Adaptera piestiprināšana pie transportlīdzekļa (C, D platforma)

Adapteris ar montāžas trijstūri WRS 200 piestiprināšanai tiek piestiprināts transportlīdzekļa aizmugurē.

Adapteris ar montāžas trijstūri

② Tapas ar šķelttapu (2x)

③ Skrūves (2x)

1. Adapteru iebīdīt transportlīdzekļa stiprinājuma rāmī, ievērojot dažādo transportlīdzekļu pozīcijas.

Attēls: Montāža pie MC 130, nodrošinot ar skrūvēm un atsperu tapām

Adapteris

② Transportlīdzekļa stiprinājuma rāmis

③ Pozīcija MIC 35/42 (C platforma)

④ Pozīcija MIC 130 (D platforma)

Metāla līste (2x)

Norādījums

Nepieciešams montāžai pie MC 130

1. MIC 35/42: Adapteri iebīdiet dziļāk pozīcijā (1. vai 2. caurums) un nostipriniet kreisajā un labajā pusē ar skrūvēm un atsperu tapām.
2. MC 130: Piestipriniet metāla līsti adaptera apakšā. Adapteri iebīdiet tā, kā redzams attēlā (3. caurums) un nostipriniet kreisajā un labajā pusē ar skrūvēm un atsperu tapām.
3. Pievelciet skrūves, lai adapteru nofiksētu bez spraugas.

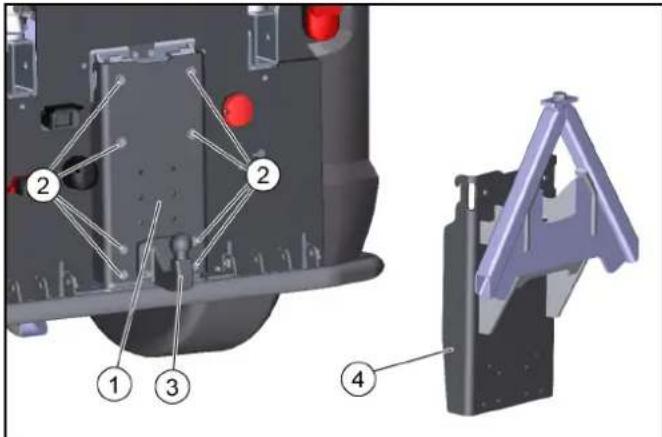

8 Adaptera piestiprināšana pie transportlīdzekļa (E platforma)

Adapteris ar montāžas trijstūri WRS 200 piestiprināšanai tiek piestiprināts transportlīdzekļa aizmugurē.

Adaptera plāksne ② M10x35 skrūves un paplāksnes (8x) ③ Piekabes sakabe (pēc izvēles atkarībā no reģistrācijas veida) ④ Adaptera plāksne ar savienojuma trijstūri

1. Demontējiet adaptera plāksni ar piekabes sakabi pie transportlīdzekļa (8 skrūves un paplāksnes).
2. Esošo piekabes sakabi ar M10x45 skrūvēm, paplāksnēm un uzgriežņiem (4x) iespējams piestiprināt pie adaptera plāksnes.
3. Adaptera plāksni ar savienojuma trijstūri ievietojiet tāpat kā iepriekš, un piestipriniet ar 8 skrūvēm un paplāksnēm.

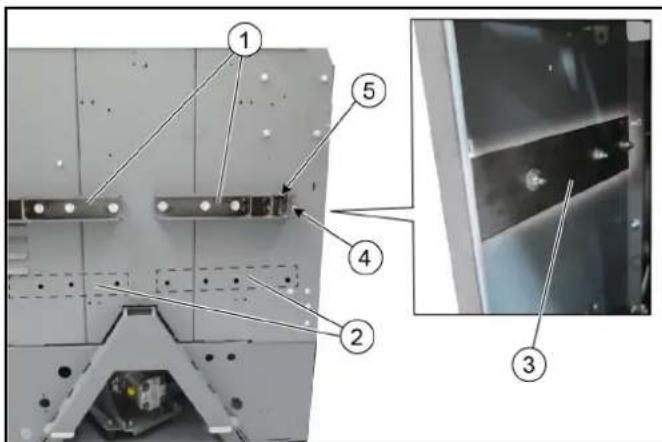

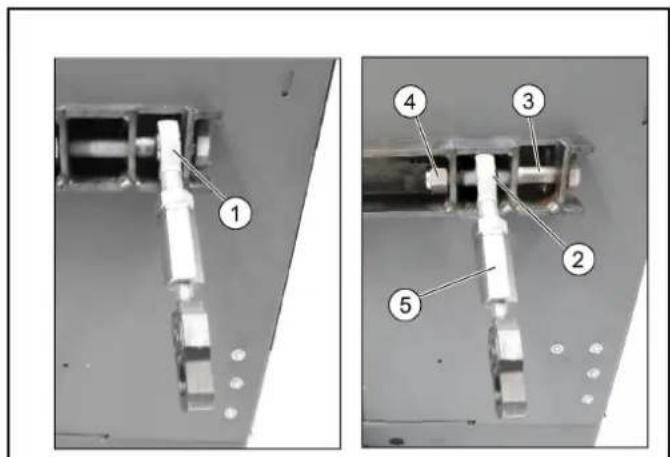

9 Augšējā stiprinājuma uzstādīšana

Augšējais stiprinājums kalpo WRS 200 stabilizācijai ekspluatācijas un transportēšanas laikā. To nepieciešams vienreiz piemontēt pie WRS 200.

MIC 35/42 (C platforma) un MC 250 (E platforma) uzstādīšana notiek zem ventilācijas atverēm.

MC 130 vai MIC 50/70 (D platforma) uzstādīšana notiek virs. Turpmākais apraksts norāda D platformas uzstādīšanu.

Nepieciešamie urbumi stiprinājuma uzstādīšanai jau ir nodrošināti.

Ja nav norādīts savādāk, visas skrūves un uzgriežņus pievilkt ar standarta griezes momentu.

Montāža pie nesošā transportlīdzekļa notiek ar 2 augšējiem stieņiem. Montāža tiek aprakstīta turpmāk sekojošā nodaļā.

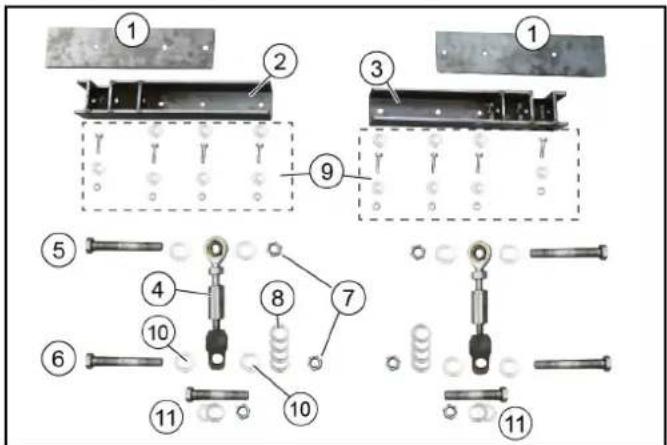

Augšējā stiprinājuma montāžas daļas

① Stiprinājuma plātne (2x) ② Turētājs pa labi ③ Turētājs pa kreisi ④ Augšējais vilcējstienis (2x)

Norādījums

Montāžai pie nesošā transportlīdzekļa

⑤ Skrūve M16x120 (2x) ⑥ Skrūve M16x100 (2x) ⑦ Stop uzgrieznis M16 (4x) Paplāksne 18x200 (8x) ⑨ Turētāja stiprinājuma materiāls

• Skrūves M8x30 (8x) - Uzgrieznis M8 (8x) Paplāksnes 8x200 (14x)

Paplāksne 16x200 (8x) 11) Skrūve, paplāksne, uzgrieznis - augšējā vilcējstieņa uzstādīšanai pie D platformas

1. Pārbaudīt piegādes komplektāciju.

① Turētāja uzstādīšana D platformas gadījumā (MC 130, MIC 50/70) ② Turētāja uzstādīšana C platformas (MIC 35/42) un E platformas (MC 250) gadījumā ③ Stiprinājuma plātne ④ Skrūve ārpuse

Norādījums

Šo skrūvi ieskrūvēt bez paplāksnes ⑤ Turētāja padziļinājums augšā 2. Stiprinājuma plātni ar turētāju uzstādīt pie WRS 200 (ievērojot uzstādīšanu atbilstoši platformai). 3. Izmantot skrūves ar paplāksnēm un uzgriežņiem.

Turetaja puse: Skruvi arpuse ieskruvet bez paplaksnes.

1. Labas puses turetaju uzstadit tadpa paša veidā.

10 Augsejā vilcejstienta pozicijas

Augsejos vilcejstienus nepiecesams atbilstois nostiprinat atkaribana tā, vai C, D vai E platforma.

① Pozicija atbilsto D platformai ② Pozicija atbilsto C un E platformai ③Skrüve 4Stop uzgrieznis ⑤ Augšejais vilcejstienis

1. Augsejo vilcejstieni ar skruvem un stop uzgriezniem nostriprinat atbilstošajā pozicija.

11 WRS 200 uzstadisana un pieslegsana

WRS 200 tiek pievienots pie adaptera ar montazas trijstura palidzibu un tiek nostiprinata ar skruvi.

Papildus tas augsā tiek ar augsejiem vilcejstieniem piestiprinats pie transportlidzekla.

Uzstādīsanu ieteicams veikt divām personām.

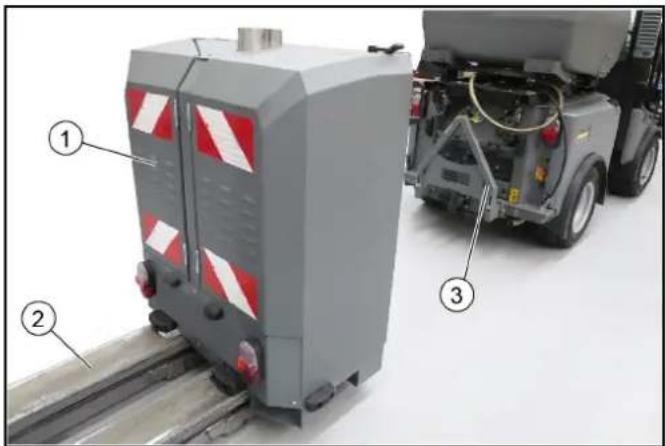

WRS200 ② Celajratini ③ Adapteris ar montăžas trijstūrī 1. Ar celejratiern novietot WRS 200 apm eram 30 cm at talum no adaptera un pacelt to tik augstu, lidz ta atrodas virs adaptera.

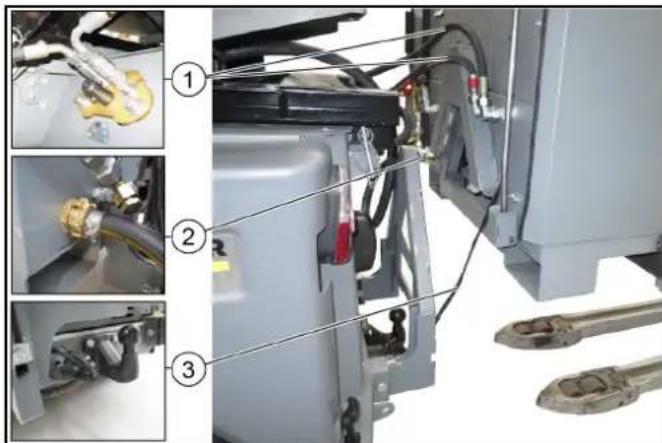

① Hidrauliskas šlūtenes ② Udens pieslegums 3Vads ar kontaktdaksu

1. Pie WRS 200 pieslęgt hidrauliskas slūtenes un iespraust transportlidzekla hidraulikas pieslęgvieta PTO (ieverot plūsmas virzienu un krāsu kodejumu (ja ir)).
2. Pieslęgt udens slūtenes.
3. lespraust vada kontakdukšu piekabes pieslëgviète.

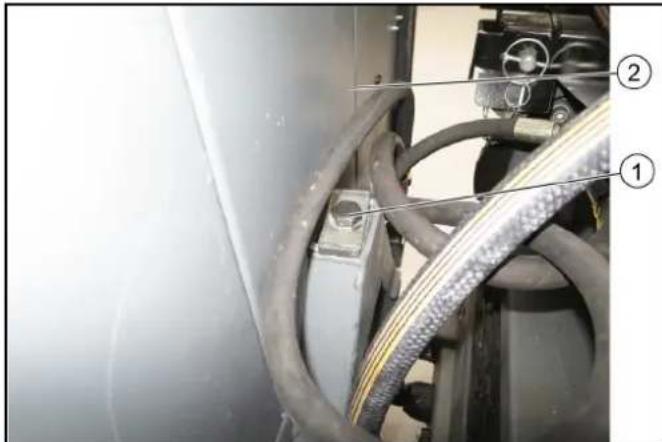

① Skrūve (drosinātājs) ② WRS200 5. Lenam bīdīt WRS 200 uz priekšu līdz atdurei un pēc tam nolaist to adaptera montāžas trijstūrī. 6. Nofiksēt WRS 200 ar skrūvi. Pievilkšanas griezes moments 80 Nm.

Attēls: C platformas augšējā vilcējstieņa stiprinājums

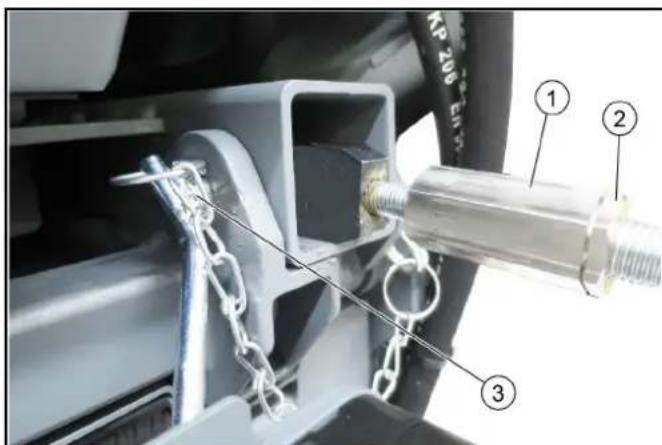

① Iestatīšanas uzgrieznis, augšējais vilcējstienis ② Pretuzgrieznis ③ Drošības tapa ar drošības skavu (C platforma)

1. Kreiso un labo augšējo vilcējstieni piestiprināt pie transportlīdzekļa.

a C platforma: ar transportlīdzeklim pievienoto drošības tapu piestiprināt un ar skavu nofiksēt (skatīt attēlu). b D un E platforma: ar skrūvi, paplāksnēm un uzgriezni (iekļ.ieg.kompl.) piestiprināt pie transportlīdzekļa (skatīt attēlu).

Attēls: D un E platformas augšējā vilcējstieņa piestiprināšana

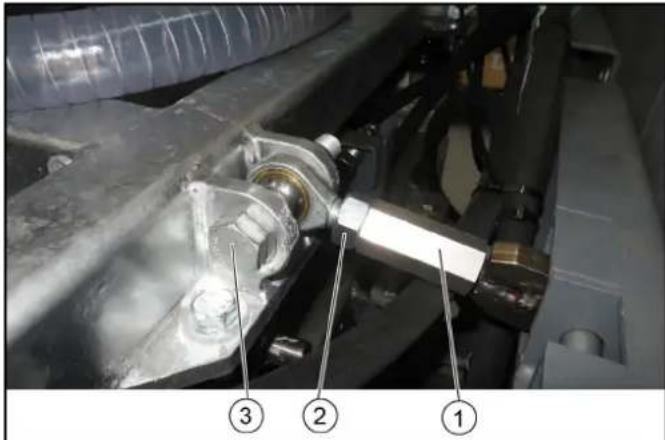

① Iestatīšanas uzgrieznis, augšējais vilcējstienis ② Pretuzgrieznis ③ Skrūve ar paplāksni un uzgriezni (D un E platforma) 8. WRS 200 pozīciju iestatīt ar iestatīšanas uzgriezni un nofiksēt ar pretuzgriezni.

Sistēmā drīkst liet tikai dīzeļdegvielu.

IEVĒRĪBAI

Bojājumu draudi, ko rada sūkņa darbība tukšgaitā

Regulāri pārbaudiet degvielas daudzumu tvertnē, nepieciešamības gadījumā laikus papildiniet to.

Norādījums

Degvielas uzpildi veikt tikai tad, kad tvertne ir izņemta. Izmantot tikai oriģinālo degvielas tvertni.

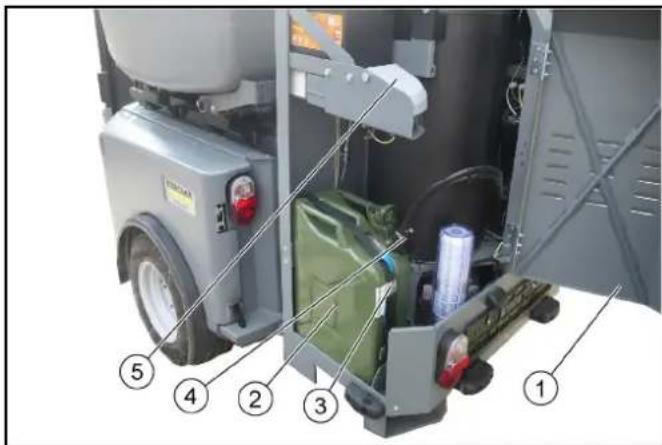

① Kreisās puses durvis

② Degvielas tvertne

③ Drošības josta

Tvertnes aizvars ar degvielas caurulēm

⑤ Tīrīšanas līdzekļa tvertne

1. Atlaist kreisās puses durvju gumijas fiksatoru un atvērt durvis.
2. Atlaist tvertnes drošības jostu.
3. Atvērt tvertnes aizvaru, pirms tvertnes izņemšanas ļaut noplūst liekajai degvielai.
4. Nofiksēt tvertnes aizvaru ar degvielas caurulēm uz augšu.
5. Izņemt degvielas tvertni.
6. Iepildīt dīzeļdegvielu.
7. Ievietot tvertni un nostiprināt ar drošības jostu.
8. Uzlikt tvertnes aizvaru ar degvielas caurulēm.
9. Noslēgt aizvaru.

10. Noslaucīt noplūdušo degvielu.

1. Aizvērt kreisās puses durvis un nosegt tās ar gumijas fiksatoru.

12.2 Sistēmas kopšanas tvertnes uzpilde

Sistēmas kopšanas šķidrums RM 110 (atkaļķošanas līdzeklis) efektīvi novērš apkures cauruļu atkaļķošanos, ja iekārta tiek izmantota ar kaļķainu ūdeni. Tas tiek mazās devās pievienots pieplūdei.

Rūpnīcā līdzekļa dozēšana ir iestatīta ūdens cietībai, kas atbilst apmēram 30°dH. Nepieciešamības gadījumā dozēšanu var mainīt. Skatiet nodaļu "Dozēšanas iestatīšana".

IEVĒRĪBAI

Bīstamība veselībai

Ievērojiet drošības noteikumus un rīcības norādes, izmantojot līdzekli RM 110.

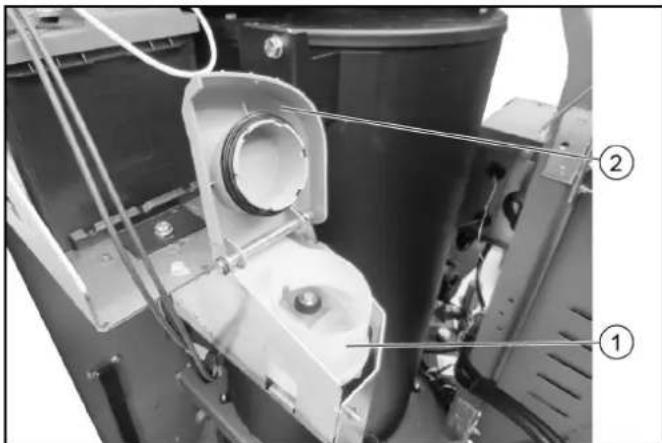

① Sistēmas kopšanas tvertne

② Vāks

1. Atvērt sistēmas kopšanas tvertnes vāku.
2. Tvertnē iepildīt sistēmas kopšanas šķidrumu RM 110, neielejot to pārāk daudz.

Uzpildes līmenis maks. 2 cm zem iepildes atveres malas.

1. Aizvērt vāku.

12.3 Dozēšanas iestatīšana

Rūpnīcā līdzekļa dozēšana ir iestatīta ūdens cietībai, kas atbilst apmēram 30°dH (stāvoklis starp 1 un 2). Ja nepieciešams, mainīt pozīciju.

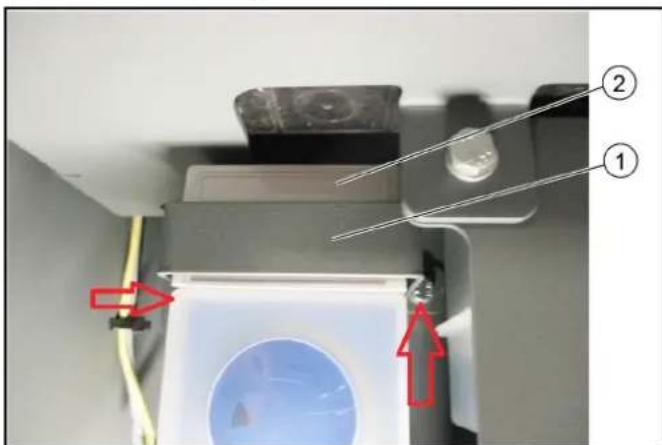

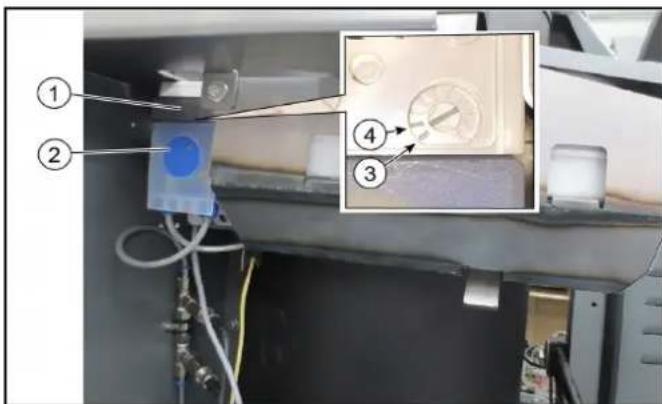

Skava 2 Pārsegs 1. Noņemt skavu, šim nolūkam ar uzmavas atslēgu izskrūvēt 2 skrūves (marķētas ar bultiņām). 2. Noņemt pārsegu.

① Pārsegs ② Dozēšanas sūknis ③ Pozīcija "1"

Norādījums

Līdz 10°dH

④ Pozīcija "2"

Norādījums

Līdz 55°dH

1. Iestatīt pozīciju no 1 līdz 2 atbilstoši cietības pakāpei. Augstākas pozīcijas nav nepieciešamas, jo tādas pakāpes ūdens cietība nav sastopama.
2. Uzstādīt pārsegu.
3. Piestiprināt skavu.

13 Ekspluatācijas uzsākšana

BRĪDINĀJUMS

Augstspiediena strūklas vai strāvas trieciena radīti savainojuma draudi.

Pirms iekārtas izmantošanas pārliecinieties, lai pati iekārta, piederumi, pievadi un pieslēgumi būtu nevainojamā stāvoklī.

Ja visas iepriekš minētās komponentes nav nevainojamā stāvoklī, iekārtu izmantot nedrīkst.

1.

13.1 Pieslēdziet augstspiediena šļūteni un augstspiediena pistoli

Uzglabāšanas nolūkos augstspiediena šļūtene atrodas nodalījumā aiz labās puses durvīm.

Augstspiediena pistole kopā ar strūklas cauruli ar fiksatoriem uz nostiprināta WRS 200 priekšējā kreisajā pusē.

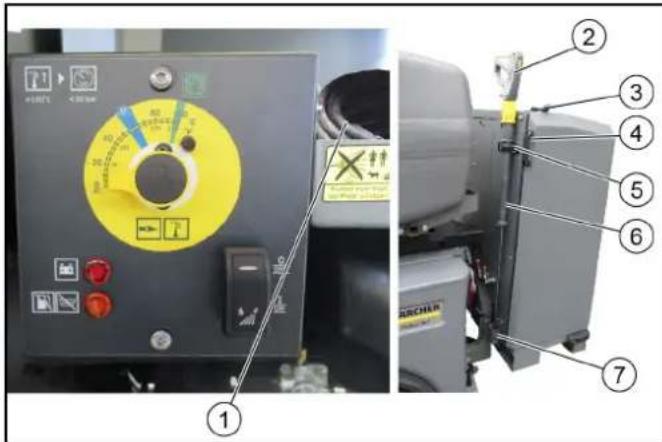

① Augstspiediena šļūtene ② Augstspiediena pistole ③ Kreisās puses gumijas fiksators ④ Durvju rokturis ⑤ Turētājs ar gumijas fiksatoru ⑥ Strūklas caurule letvere

1. Atlaist labās puses durvju gumijas fiksatoru (augšējo) un atvērt durvis.
2. Izņemt augstspiediena šļūteni.
3. Atbrīvot gumijas fiksatoru no augšējā turētāja.
4. Noņemt augstspiediena pistoli ar strūklas cauruli.
5. Pieslēgt augstspiediena šļūteni pie augstspiediena pistoles.

① Augstspiediena šļūtene ② WRS 200 augstspiediena pieslēgums Pārslēgšanas vārsts

Augšējā pozīcija: Augstspiediena pistoles režīms Apakšējā pozīcija: Augstspiediena pistoles režīms izslēgts

Apakšējā pozīcija (ja papildaprīkojumā ir uzstādīta priekšējā sija): Pārslēdz darbību uz priekšējo siju

④ Ūdens šļūtene ūdens pieslēgumam 6. Pieslēgt augstspiediena cauruli iekārtas augstspiediena izejai.

13.2 Pieslēgt ūdens šļūteni

Nodrošināt WRS 200 ūdens pieplūdi (GEKA savienojums). Ņemiet vērā atvienošanu no tīkla!

Ūdens šļūtene ② WRS 200 ūdens pieslēgums ③ Pieslēgums priekšējai sijai (papildaprīkojums)

1. Pieslēgt ūdens padeves šļūteni WRS 200.

14 Lietošana

IEVĒRĪBAI

Sūkņa darbināšana bez šķidruma

Ierīces bojājumi

Ja ierīce 2 minūšu laikā nespēj radīt spiedienu, izslēdziet ierīci un rīkojieties atbilstoši norādījumiem nodaļā "Palīdzība traucējumu gadījumā".

IEVERĪBAI

Bojājumu risks

Izmantojiet e-karti un pārvietojiet transportlīdzekli tikai tad, ja durvis ir aizvērtas.

14.1 Augstspiediena tīrītājs

Augstspiediena tīrītāju darbina transportlīdzekļa hidrauliskā pieslēgums.

Karstā ūdens sagatavošanai iespējams ieslēgt degli.

① Augstspiediena tīrītājs ② Spiediena regulēšana ③ Manometrs ④ Eļļas papildināšanas atvere 1. Augstspiediena tīrītājs ir paredzēts izmantošanai tīrīšanai ar karstu ūdeni augsta spiediena, nezāļu apkarošanai un tīrīšanai ar aukstu ūdeni augsta spiediena. 2. Ūdens izsmidzināšana notiek, izmantojot augstspiediena pistoli ar strūklas cauruli un atbilstošu sprauslu. 3. Papildaprīkojumā nezāļu iznīcināšanu var veikt lielākā platībā, izmantojot priekšējo siju. Lai iegūtu detalizētu informāciju, sazināties ar Kärcher.

14.2 Vadības panelis

Izmantojot temperatūras regulatoru, iespējams iestatīt vēlamo darba temperatūru.

Deglis tiek ieslēgts tikai tad, ja ir ieslēgts ventilators.

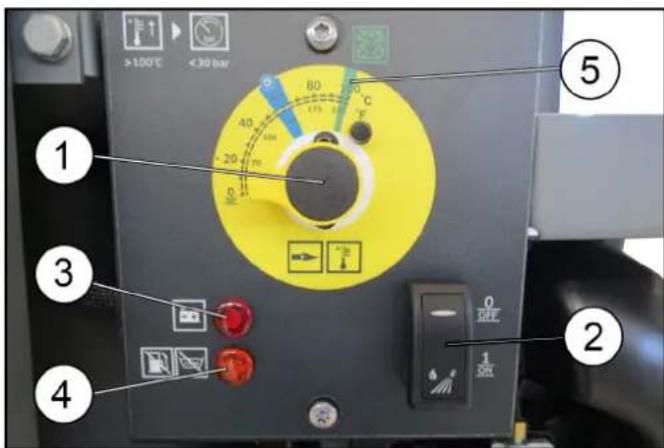

① Temperatūras regulators ② Degļa ventilatora iesl./izsl. slēdzis ③ Akumulatora traucējuma rādījums ④ Tukšas degvielas tvertnes vai tīrīšanas tvertnes brīdinājuma lampiņa

Norādījumi

Ja iedegas brīdinājuma lampiņa, deglis izslēdzas

⑤ Temperatūras pozīcija 98 °C (zaļš marķējums) Nezāļu iznīcināšana

1. Lai varētu iznīcināt nezāles, pagrieziet temperatūras regulatoru uz 98 °C (zaļš marķējums) un ieslēdziet ventilatoru.

Pēc darbu pabeigšanas uzreiz izslēdziet arī ventilatoru, tādējādi izvairoties no akumulatora iztukšošanās.

1. Lai veiktu augstspiediena tīrīšanu ar aukstu ūdeni, pagrieziet temperatūras regulatoru pa kreisi līdz atdurei un izslēdziet ventilatoru.

14.3 Akumulators

WRS 200 ir aprīkots ar akumulatoru, kas tiek uzlādēts ar ģeneratora palīdzību.

Akumulators ir nepieciešams degļa iedegšanai.

① Akumulators

② Mīnusa pols

1. Informāciju attiecībā uz kopšanu un apkopi, kā arī drošu akumulatoru lietošanu, lūdzu, skatīt nesošā transportlīdzekļa lietošanas instrukcijā.
2. Ja iekārtu nav paredzēts lietot ilgāk par 1 mēnesi, atvienojiet mīnusa polu un ik pēc 2 mēnešiem uzlādējiet akumulatoru.

14.4 Nezāļu apkarošana

Transportlīdzekļa iestatījumi:

Procedūra katram transportlīdzeklim ir atšķirīga. Precīza procedūra ir norādīta izmantotā transportlīdzekļa lietošanas instrukcijā.

Ūdens padeve 40 litri/min - Minimālais motora apgriezienu skaits:

- MIC 35/42: 2250 apgr./min - MIC 50/70: 2100 apgr./min - MIC 130: 2400 apgr./min - MIC 250: 1200 apgr./min

• Atslēdziet sēdvietas drošības slēdzi (strādājot ar standarta piederumu augstspiediena pistoli un strūklas cauruli)

WRS 200 iestatījumi:

• pagrieziet temperatūras regulatoru uz 98 °C (zaļš marķējums uz temperatūras regulatora) un ieslēdziet degļa ventilatoru
• Ievietot pistoli vēlamo piederumu (opcionāli)
• Nepieciešamības gadījumā strūklas caurule vai augstspiediena sūknī pielāgot darba spiedienu.

14.5 Tīrīšana ar augstspiedienu

Transportlīdzekļa iestatījumi:

Jauda 40 litri/min - Minimālais motora apgriezienu skaits:

• MIC 35/42: 2250 apgr./min - MIC 50/70: 2100 apgr./min
• MIC 130: 2400 apgr./min
• MIC 250: 1200 apgr./min
• Atslēgt sēdvietas drošības slēdzi (strādājot ar standarta piederumu augstspiediena pistoli un strūklas cauruli)

Procedūra katram transportlīdzeklim ir atšķirīga un par to iespējams izlasīt transportlīdzekļa lietošanas instrukcijā.

WRS 200 iestatījumi:

• Pagriezt temperatūras regulatoru līdz 0 °C (kreisā galējā pozīcija)
• Izslēgt degli un ventilatoru
• Uzstādīt augstspiediena pistoli un augstspiediena sprauslu
• Nepieciešamības gadījumā struklas caurulei vai augstspiediena tīrītājam pielāgot darba spiedienu.

14.6 WRS 200 izmantošana

BRĪDINĀJUMS

Atsitiena spēka radīts savainojumu apdraudējums

No smidzināšanas caurules izplūstoša ūdens strūkla rada atsitiena spēku. Darba laikā turiet augstspiediena pistoli un strūklas cauruli cieši.

① Drošinātājs

② Sprūds

③ Spiediena regulēšana

1. Izslēgt augstspiediena pistoles drošinātāju, aizmugurējā pozīcijā.
2. Nospiest sprūdu un sākt darbu.
3. Veicot nezāļu apkarošanu ar karstā ūdens strūklu, strādājiet lēni
4. Nepieciešamības gadījumā: strūklas caurulei vai augstspiediena tīrītājam pielāgot darba spiedienu.

14.7 Darbs ar WR 10 piederumu (pēc izvēles)

IEVĒRĪBAI

Smidzināšanas galvas sabojāšanas risks

Iestatiet augstspiediena sūkņa spiediena regulēšanu uz minimālo spiedienu.

Papildus izmantojiet sprauslu 2.114-004.0 (nav iekļauta piegādes komplektācijā).

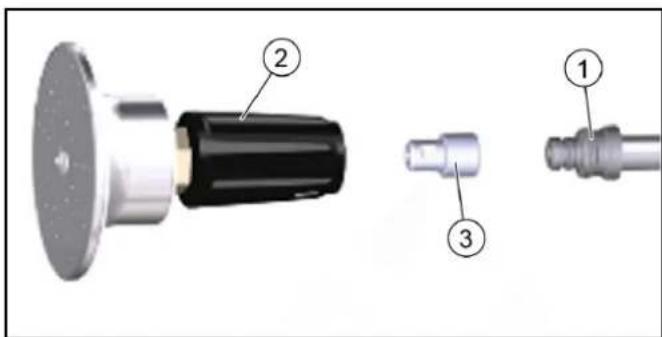

Caurule ② Smidzināšanas galva WR 10 Sprausla 2.114-004.0

• Sprauslu piestiprināt starp stobru un smidzināšanas galvu WR 10.
• Augstspiediena sūkņa spiediena regulēšanu samazināt līdz minimumam.

14.7.1 Augstspiediena pistoles un strūklas caurules uzglabāšana

Pārvietojoties kopējā satiksmē vai pabeidzot plānotos darbus, novietot tīrīšanas pistoli un augstspiediena cauruli paredzētajās uzglabāšanas vietās.

14.8 Lietošanas beigšana

1. Apturiet transportlīdzekli un atstājiet dzinēju ieslēgtu.
2. Iestatīt temperatūras regulatoru pozīcijā 0°C un izslēgt degli un ventilatoru.
3. Darbināt augstspiediena tīrītāju aukstādens režīmā, līdz pats augstspiediena tīrītājs, augstspiediena šļūtene un augstspiediena pistole ar strūklas cauruli ir atdzisuši (pretējā gadījumā iespējams apdedzināties).
4. Izslēdziet darba hidrauliku PTO.
5. Izslēdziet dzinēju.
6. Aizveriet ūdens padevi pie ūdens tvertnes.
7. Nospiediet augstspiediena pistoles sprūdu, lai atbrīvotos no sistēmā atlikušā spiediena.
8. Nofiksējiet sprūdu ar drošinātāju.

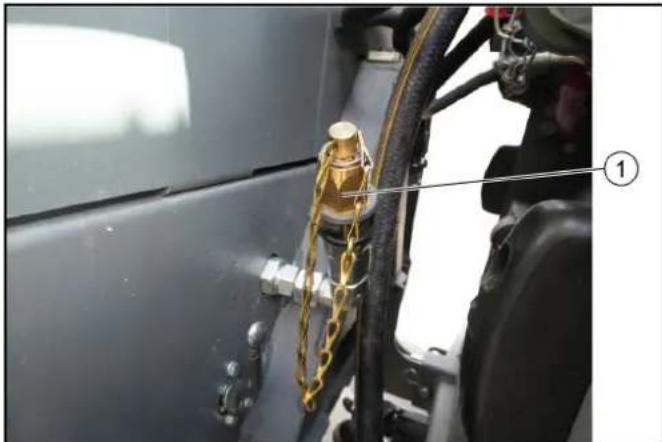

①Noslēgs

1. Atskrūvējiet augstspiediena cauruli no WRS 200 augstspiediena izejas. Lai pasargātu izeju no netīrumu iekļūšanas, uzlieciet noslēgu.

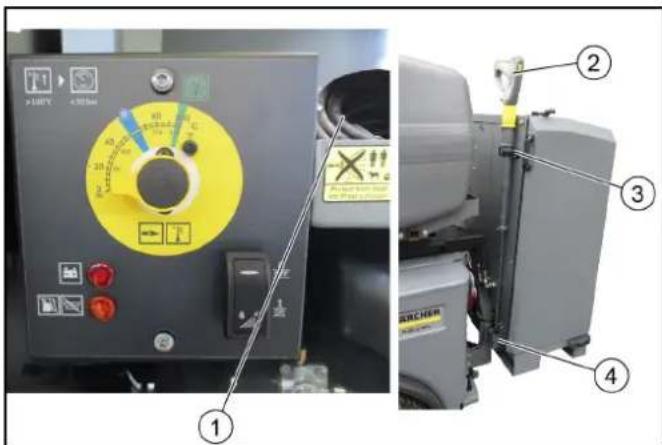

ⓐ Augstspiediena šļūtenes uzglabāšana ② Augstspiediena pistole ar strūklas cauruli ③ Turētājs ar gumijas fiksatoru ④ Etvere

10. Ievietojiet augstspiediena pistoli ar strūklas cauruli etverē un turētājā, un nofiksējiet ar turētāja gumijas fiksatoru. 11. Atveriet labās puses durvis un ievietojiet augstspiediena šļūteni tai paredzētajā uzglabāšanas nodalījumā.

15 Uzglabāšana

△UZMANĪBU

Savainojumu un bojājumu draudi

Uzglabājot ņemiet vērā ierīces svaru.

16 Kopšana un apkope

16.1 Apkopes intervāli

Norādījumi

Lai saglabātu tiesības uz garantiju, garantijas darbības laikā visus servisa un apkopes darbus nepieciešams veikt sertificētam Kärcher klientu dienestam atbilstoši pārbaudes kontrollapai.

Laika punkts	Darbība	Atbildīgā per-sona
Katru dienu Pār	baudiet augstspiediena sūkna ellas līmeni, nepie-ciešamības gadījumā pa-pildiniet ellu	lekārtas iz-mantotājs
Katru dienu	Vispāreja WRS 200 vizuā-la pārabaude	lekārtas iz-mantotājs
Katru dienu	Pārbaudiet ādens filtru, va-jadzības gadījumā iztīriet	lekārtas iz-mantotājs
Katru dienu	Pārbaudīt sistēmas kopsānas tvertnes uzpildes līme-ni, nepieciešamības gadījumā to papildināt ar RM 110	lekārtas iz-mantotājs
Katru nedēlú	Pārbaudīt, vai fiksācijas skrūves irnofiksētas	lekārtas iz-mantotājs
Pēc pirmajām 50 darba stun-dām	Nomainīt augstspiediena sūkna ellu	Klientu serviss
Ik pēc 50 dar-ba stundām vai reizi nedēlā	Akumulatora pārbaude, skatīt norādes attiecībā uz akumulatoru	lekārtas iz-mantotājs
Ik pēc 600 dar-ba stundām vai reizi gadā	Nomainīt augstspiediena sūkna ellu	Klientu serviss

16.2 Pārbaudiet/iztīriet ūdens filtru

①Korpuss

② Ūdens filtrs

Blīves

1. Atveriet kreisās puses durvis.
2. Pārbaudiet, vai ūdens filtrs nav piesārņots.
3. Lai izņemtu ūdens filtru:

a) Aizveriet ūdens padevi. b) Ļaujiet sūknim nedaudz darboties, līdz korpuss ir tukšs. c) Atskrūvējiet un noņemiet filtra korpusu. d) Pārbaudiet un nepieciešamības gadījumā nomainiet blīvgredzenu.

1. Iztīriet vai nepieciešamības gadījumā nomainiet ūdens filtru.

Korpusa blīvējumu un ūdens filtra blīvējuma laukumu ieziediet ar silikona smērvielu.

1. Uzstādiet atpakaļ pretējā secībā.
2. Atveriet ūdens padevi.

16.3 Papildināt augstspiediena sūkņa eļļu

△UZMANĪBU

Apededzināšanas risks!

Pirms eļļas papildināšanas ļaujiet augstspiediena sūknim atdzist.

IEVĒRĪBAI

Pārbaudīt augstspiediena sūkņa eļļas līmeni, kad tas ir auksts.

Norādījums

Pareizais eļļas līmenis atrodas kontrolodziņa vidū.

① Eļļas papildināšanas atvere ② Kontrolodziņš

1. Pārbaudiet eļļas līmeni kontrolodziņā, nepieciešamības gadījumā papildiniet eļļu (līdz kontrolodziņa vidum). 15W-40 eļļas marka.
2. Izskrūvējiet eļļas papildināšanas atveres noslēgu. 3. Iepildiet eļļu.
3. Ieskrūvējiet eļļas papildināšanas atveres noslēgu.
4. Pārplūdušo eļļu notīrīt.

17 Palīdzība traucējumu gadījumā

Mazākus traucējumus ar turpmākas pārskata palīdzību var novērst paša spēkiem.

Šaubu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

△BĪSTAMI

Savainošanās risks

Izslēdziet transportlīdzekli pirms visiem kopšanas un apkopes darbiem.

△BĪSTAMI

Strāvas trieciena draudi

Pirms visiem kopšanas un apkopes darbiem atvienojiet akumulatora plus polu.

IEVĒRĪBAI

Remontdarbus un darbus ar elektriskajiem instrumentiem drīkst veikt tikai autorizēts klientu dienests.

Klūda	Cēlonis	Novērsana
Deg akumulatora traucējuma indicators	• Akumulators netiek uzlādēts	• Sazinieties ar kclientu apkalpošanas dienestu
Deg sistēmas kopšanas tvertnes brīdinājuma gaisma	• Tvertne tutša Norādījum Deglis tiek izslēgts	• Papildināt sistēmas kopšanas škidrumu RM 110
Deglis neieslēdzas	• Degvielas tvertne tutša	• Uzpildiet dīzeʃdegvielu
	• Ventilatora slēdzis izslēgts	• leslēgt ventilatora slēdzi
Deglis nokvēp	• Deglis nepareizi iestatīts vai aizsērējis	• Sazinieties ar kclientu apkalpošanas dienestu
	• Degvielas magnētiskais vārsts bojāts Norādījum Dīzeldegviela pil aī pēc noslēgšanas	• Sazinieties ar kclientu apkalpošanas dienestu
Balti dūmi no degla	• Nenotiek dzirkstelaizdedze (re-dzams caur kontrlodziņu degla vākā)	• Sazinieties ar kclientu apkalpošanas dienestu
	• Sprauslā kondensējies ādens	• Sazinieties ar kclientu apkalpošanas dienestu
	• Pārāk zems degvielas spiediens	• Sazinieties ar kclientu apkalpošanas dienestu
Darba spiediens svārstās	Augstspiedena sūkṇa uzsūkšanas zo-nā zudis hermētiskums	1. Pārbaudīt caurules
	Netīrs ādens filtrs	1. Iztīrīt/nomainīt ādens filtru
Augstspiedena sūknis ne-rada spiedienu	Sprausla nosprostota/nolietota	1. Iztīrīt/nomainīt sprauslu
	Augstspiedena sūkṇa ienākošās caurules nav hermētiskas vai ir aizsprūdu-sas	1. Uzticiet pārbaudi kclientu servisam
	Drošības vārsts nav hermētisks	1. Iestatījumu un hermētiskuma pārbaudi uztićet kclientu servisam
Augstspiedena sūknis klaudz	Augstspiedena sūkṇa ienākošie sa-vienojumi nav hermētiski noslēgt	1. Pārbaudiet un nepieciešamības gadījumā uz-meklējiet kclientu servisu
No korpusa pil ādens	Augstspiedena sūknis nav hermētisks	1. Pārbaudīt, līdz 3 pilienu ādens nopliude minūtē ir piēlaujama Ja novērojams izteiktāks hermētiskuma zudums, lαujiet kclientu servisam veikt pārbaudi
Darba laikā atveras/aizve-ras pārplūdes vārsts (ja pistole atvērta)	Sprausla nosprostota	1. Iztīriet sprauslu
	Pārplūdes vārsts novirzījies/bojāts	1. Lieciet kclientu servisa specialistiem iestatī/no-mainīt pārplūdes vārstu
	leríce ir aizsērējusi ar kaliki	1. Sazinieties ar kclientu apkalpošanas dienestu

18 Tehniskie dati

		WRS 200
Udens pieslëgums
Pieplūdes spiediens (maks.) MPa 1
Pievades temperatūrā (maks.) °C 30
Pieplūdes daudzums (min.) l/min 30
Udens pieplūdes šljutenes minimālais diametrs	in	3/4
Ierīces veiktspējas dati
Standarta sprauslas lielums 25070
Darba spiediens	MPa 1-20
Darba pārspiediens (maks.)	MPa	22
Padeves apjoms, üdens	l/min 28
Izmēri un svars
Svars	kg	300
Raksturīgais ekspluatacijas svars	kg	315
Garums	mm	550
Platums	mm	955
Augstums	mm	1290
Degviela
Kurināmais		Dīzełdegviela
Ellas veids		15W-40
Aprēkinātas vērtības saskaṇā ar EN 60335-2-79
Roku-plaukstu vibracijas vērtība	m/s2	1,5
Nedrošības faktors K	m/s2	0,6
Trokšnā spiedena limenis LpA	dB(A)	79
Nedrošības faktors KpA	dB(A)	3
Trokšnā intensitätes limenis LWA + Nedrošības faktors KWA	dB(A)	99

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Tips: 2.200-xxx

Parakstītāji rīkojas vadības vārdā un ar tās pilnvaru.
