LIETOŠANAS INSTRUKCIJA HD 9184 Cage Classic Kärcher

dB (A) 90 90 87 93 Käitusained Õlikogus l 0,4 Õlisort -- 15W40 Mõõtmed ja kaalud Pikkus mm 640 780 640 Laius mm 360 Kõrgus mm 500 Kaal, tööks valmis koos lisaseadme- tega kg 50,5 56,5 55,2 61,2 Erandi põhjus vastavalt määrusele (EL) 2019/1781 lisa I peatükile 2 (12): j) 276 ET– 1 Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalo- dā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. Lūdzu, atveriet sākuma lappusi ar ilustrāci- jām Attēls A Rokas smidzināšanas pistoles turētājs * B Spiediena slēdzis * 1 Aparāta slēdzis 2 Ūdensapgādes pieslēgums 3 Elektrotīkla kabelis ar kontaktdakšu 4 Termovārsts * 5 Drošības vārsts* 6 Augstspiediena padeve 7 Spiediena un daudzuma regulācija 8 Eļļas noplūdes skrūve 9 Eļļas līmeņa indikators 10 Eļļas iepildes skrūve 11 Ūdensfiltrs 12 Sprauslu vītņu savienojums 13 Sprausla 14 Strūklas padeves caurule 15 Rokas mazgāšanas pistole 16 Rokas smidzinātājpistoles svira 17 Lietošanas drošības elements 18 Augstspiediena šļūtene 19 Kabeļa/caurules novietne

• aprīkojums atkarīgs no iekārtas modeļa – Pirms nodošanas ekspluatācijā, izlasiet jūsu aparāta lietošanas instrukciju un obli- gāti ievērojiet drošības norādījumus. – Aparātam piestiprinātās brīdinājuma un norādījumu plāksnītes sniedz svarīgas norādes par tā drošu ekspluatāciju. – Kopā ar lietošanas instrukcijā ietverta- jiem norādījumiem ir jāņem vērā likum- devēja vispārīgie drošības tehnikas no- teikumi un nelaimes gadījumu novērša- nas noteikumi. BĪSTAMI Norāde par tieši draudošām briesmām, ku- ras izraisa smagas traumas vai nāvi.

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi. 몇 UZMANĪBU Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

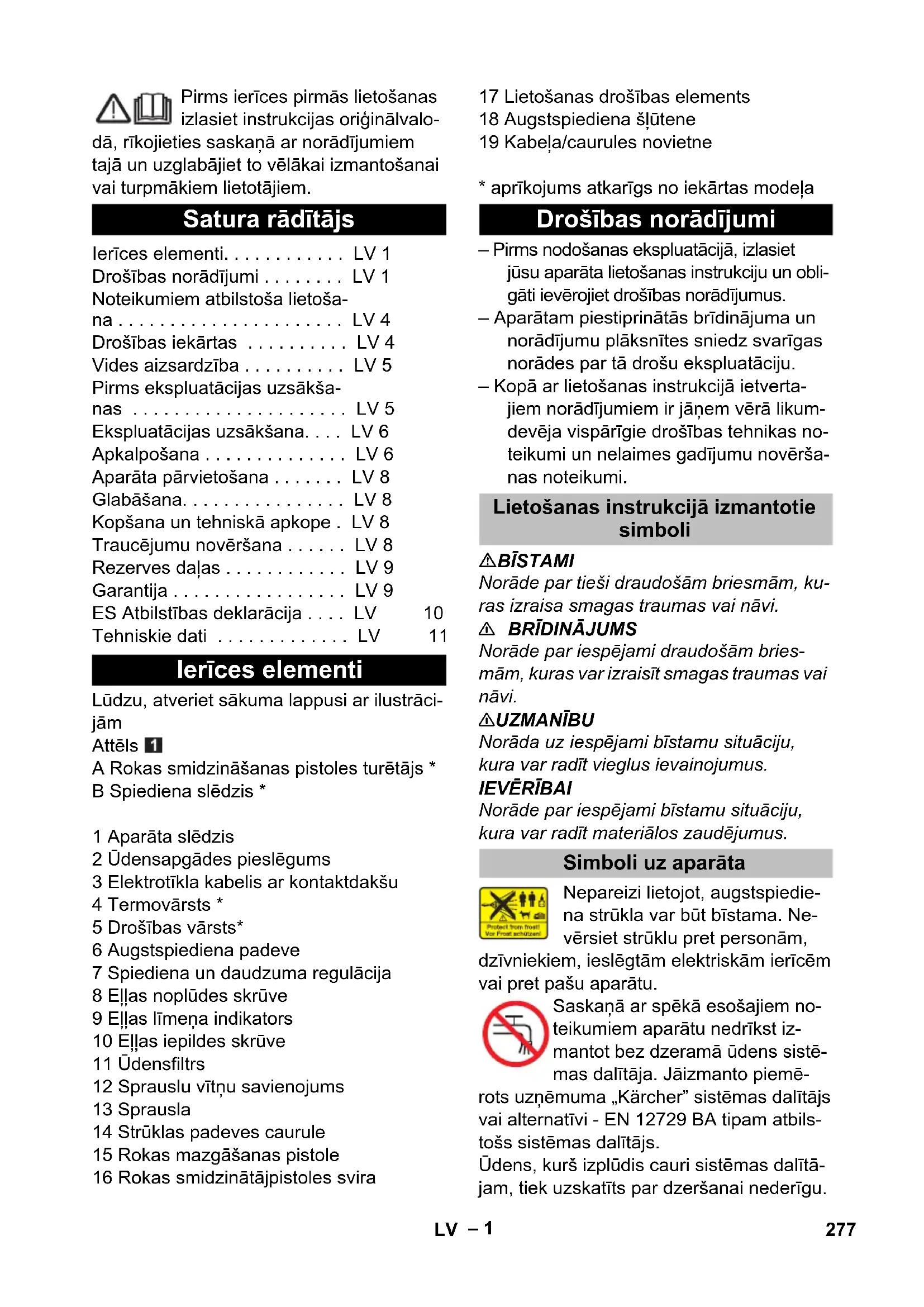

Norāde par iespējami bīstamu situ āciju, kura var radīt materiālos zaudējumus. Nepareizi lietojot, augstspiedie- na strūkla var būt bīstama. Ne- vērsiet strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu. Saskaņā ar spēkā esošajiem no- teikumiem aparātu nedrīkst iz- mantot bez dzeramā ūdens sistē- mas dalītāja. Jāizmanto piemē- rots uzņēmuma „Kärcher” sistēmas dalītājs vai alternatīvi - EN 12729 BA tipam atbils- tošs sistēmas dalītājs. Ūdens, kurš izplūdis cauri sistēmas dalītā- jam, tiek uzskatīts par dzeršanai nederīgu. Satura rādītājs Ierīces elementi. . . . . . . . . . . . LV 1 Drošības norādījumi . . . . . . . . LV 1 Noteikumiem atbilstoša lietoša- na . . . . . . . . . . . . . . . . . . . . . . LV 4 Drošības iekārtas . . . . . . . . . . LV 4 Vides aizsardzība . . . . . . . . . . LV 5 Pirms ekspluatācijas uzsākša- nas . . . . . . . . . . . . . . . . . . . . . LV 5 Ekspluatācijas uzsākšana. . . . LV 6 Apkalpošana . . . . . . . . . . . . . . LV 6 Aparāta pārvietošana . . . . . . . LV 8 Glabāšana. . . . . . . . . . . . . . . . LV 8 Kopšana un tehniskā apkope . LV 8 Traucējumu novēršana . . . . . . LV 8 Rezerves daļas . . . . . . . . . . . . LV 9 Garantija . . . . . . . . . . . . . . . . . LV 9 ES Atbilstības deklarācija . . . . LV 10 Tehniskie dati . . . . . . . . . . . . . LV 11 Ierīces elementi Drošības norādījumi Lietošanas instrukcijā izmantotie simboli Simboli uz aparāta 277LV– 2 Aparātam ir karstas virsmas, ku- ras var izraisīt apdegumus. Elektriskās strāvas trieciena risks. Korpusu drīkst atvērt tikai profesionāls elektriķis. – Ražotājfirmas datu plāksnītē norādīta- jam barošanas spriegumam jāatbilst strāvas avota spriegumam. – Kontaktligzdas minimālais drošinātājs (skatīt Tehniskajos datos). – Drošības klase I – Ierīces drīkst pieslēgt ti- kai pareizi iezemētiem strāvas avotiem. – Ražotājfirma rekomendē pieslēgt šo ierīci ti- kai kontaktligzdai, kas ir aizsargāta ar 30 mA noplūdes strāvas aizsargslēdzi. – Ir jāizmanto ražotājfirmas noteiktais tīk- la pieslēguma kabelis, tas attiecas arī uz kabeļa nomaiņu. Pasūtījuma Nr. un tipus skat. lietošanas instrukcijā. – Pirms katras lietošanas reizes pārbau- diet, vai nav bojāts pieslēgšanas kabe- lis ar tīkla spraudni. Bojātu pieslēgša- nas kabeli nekavējoties lieciet nomainīt pilnvarotā klientu apkalpošanas dienes- tā vai profesionālā elektromehāniskā darbnīcā. – Aparātu drīkst pieslēgt tikai tādam elek- triskajam pieslēgumam, kuru ierīkojis elektriķis atbilstoši IEC 60364. – Ieslēgšanas laikā notiek īslaicīga sprie- guma pazemināšanās. – Nelabvēlīgu tīkla apstākļu gadījumā var rasties traucējumi citu ierīču darbībā. – Nekad neaizskariet tīkla kontaktdakšu ar slapjām rok ām. – Pievērsiet uzmanību tam, lai tīkla pie- slēgšanas kabelis vai pagarinātāja ka- belis netiktu bojāts, pārbraucot tam pā- ri, iespiežot, saraujot to vai tamlīdzīgi. Sargājiet kabeli no karstuma, eļļas un asām malām. – Pagarinātāja kabelim ir jābūt šķērsgrie- zumam, kāds norādīts lietošanas ins- trukcijā, un tam ir jābūt aizsargātam pret ūdens šļakatām. Savienojums ne- drīkst atrasties ūdenī. – Pagarinātāja vadam kontaktdakšai un savienojumam jābūt ūdensdrošiem un tie nedrīkst atrasties ūdenī. Bez tam sa- vienojums nedrīkst atrasties uz grīdas. Ieteicams izmantot kabeļu uztīšanas spoles, kuras nodrošina, ka kontaktligz- das atrodas vismaz 60 mm no grīdas. – Neatbilstoši elektriskie pagarināju ka- beļi var būt bīstami dzīvībai. Tāpēc āra apstākļos izmantojiet tikai atļautus un atbilstoši marķētus elektriskos pagari- nātāju kabeļus ar pietiekošu vadu šķēr- sgriezumu. – Regulāri pārbaudiet, vai elektrības va- dam nav bojājumu, piem., plaisu veido- šanās vai nolietojuma pazīmes. Ja kon- statē bojājumus, vads pirms tālākas lie- tošanas jānomaina. – Nomainot elektrības vada vai pagarinā- tāja vada savienojumus, jānodrošina, lai tiktu saglabāta vada mehāniskā iztu- rība un aizsardzība pret ūdens šļaka- tām. – Aparātu nedrīkst tīrīt, izmantojot ūdeni vai augstspiediena ūdens strūklu (īsslē- guma vai citu bojājumu briesmas). – Nelietot ierīci, ja temperatūra ir zemāka par 0 °C. – Ievērojiet jūsu ūdensapgādes uzņēmu- ma izstrādātos norādījumus. – Visu pieslēguma šļūteņu vītņu savieno- jumam ir jābūt blīvam. – Augstspiediena šļūtene nedrīkst būt bo- jāta. Bojāta augstspiediena šļūtene ne- kav ējoties jānomaina. Drīkst izmantot ti- kai ražotājfirmas ieteiktās šļūtenes un savienojumus. Pasūtījuma Nr. skat. lie- tošanas instrukcijā. – Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgs stā- voklis un ekspluatācijas drošība. Nelietojiet aparātu, ja ir bojāts kāds pie- slēguma vads vai svarīgas aparāta da- ļas, piem., drošības ierīces, augstspie- diena šļūtenes, rokas smidzināšanas pistoles. Strāvas pieslēgums Ūdensapgāde Lietošana 278 LV– 3 – Nekādā gadījumā neiesūciet šķīdinātā- jus saturošus šķidrumus, neatšķaidītas skābes vai šķīdinātājus! Pie tiem pie- skaitāmi, piemēram, benzīns, krāsu šķī- dinātāji vai šķidrais kurināmais. Izsmi- dzinātā migla ir ļoti ugunsnedroša, sprādzienbīstama un indīga. Neizman- tojiet acetonu, neatšķaidītas skābes un šķīdinātājus, jo tie var bojāt aparātā iz- mantotos materiālus. – Strādājot ar ierīci paaugstinā ta riska zo- nās (piemēram, degvielas uzpildes sta- cijās), jāievēro atbilstošie drošības no- teikumi. Ierīces izmantošana sprā- dzienbīstamās telpās ir aizliegta. – Aparātam jābūt novietotam uz līdzenas, stabilas pamatnes. – Ja ierīces lietošanas instrukcijā (tehnis- kie dati) ir norādīts trokšņu spiediena lī- menis, kas parsniedz 80 dBA, lietojiet skaņu izolējošās austiņas. – Visām darba zonā esošajām strāvu va- došajām daļām jābūt aizsargātām pret ūdens strūklām. – Rokas smidzināšanas pistoles rokturi darbības laikā nedrīkst iespīlēt. – Aizsardzībai pret ūdens šļakatām vai netīrumiem valkājiet piemērotu aizsar- gapģērbu un aizsargbrilles. – Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Nevērsiet strūklu pret per- sonām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu. – Strūklu nedrīkst vērst arī uz citiem cilvē- kiem vai pats uz sevi, lai notīrītu apģēr- bu vai apavus. – Transportlīdzekļu riepas/riepu ventiļus drīkst mazgāt tikai no smidzināšanas attāluma, kas nav mazāks par 30 cm. Pretējā gadījumā augstspiediena strūk- la var bojāt transportlīdzekļa riepu/rie- pas ventili. Pirmā bojājuma pazīme ir riepas krāsas maiņa. Bojātas riepas ir riska faktors. – Nedrīkst apsmidzināt azbestu saturo- šus un citus materiālus, kas satur vese- lību apdraudošas vielas. – Izmantojot īsas smidzināšanas cauru- les, pastāv savainošanās risks, jo roka var nejauši nonākt kontaktā ar augst- spiediena strūklu. Ja izmantotā smidzi- nāšanas caurule ir īsāka par 75 cm, ne- drīkst izmantot punktsprauslu vai rotējo- šo sprauslu. – Pirms tīrīšanas jāveic tīrāmās virsmas risku novērtēšana, lai noteiktu drošības un veselības aizsardzības pras ības. At- bilstoši tām jāveic nepieciešamie drošī- bas pasākumi. – Pēc darba ar karstu ūdeni ļaujiet šļūte- nēm atdzist vai darbiniet aparātu īsu brī- di ar aukstu ūdeni. – Ilgāku darba pārtraukumu gadījumā iz- slēdziet aparāta galveno slēdzi/aparāta slēdzi vai atvienojiet kontaktdakšu. – Lietotājam jāizmanto aparāts tikai atbil- stoši noteikumiem. Viņam ir jāņem vērā apkārtējie apstākļi, un strādājot, jāuz- manās no trešām personām un it īpaši uz bērniem.

Ierīcei darbojoties, to nekad nedrīkst at- stāt bez uzraudzības. – Ierīci drīkst lietot tikai personas, kuras ir iepazīstinātas ar tās lietošanas princi- piem vai kuras ir pierādījušas savas spējas to apkalpot, un viņas ir pilnvaro- tas lietot šo ierīci Ierīci aizliegts lietot bērniem vai jauniešiem. – Šī ierīce nav paredzēta, lai to lietotu personas ar ierobežotām fiziskām, sen- soriskām un garīgām spējām. – Ar aparātu nedrīkst strādāt bērni vai ne- apmācītas personas. – Neizmantojiet aparātu, ja tā tuvumā at- rodas citas personas, ja vien tās neval- kā aizsargapģērbu. – Bē rni ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar ierīci. – Darbus pie ierīces vienmēr veiciet, tikai valkājot piemērotus cimdus. – No smidzināšanas caurules izplūstošā ūdens strūkla rada atsitiena spēku. Ja smidzināšanas caurule ir izliekta leņķī, spēks virzīts uz augšu. Turiet pistoli un smidzināšanas cauruli stingri. – Izmantojot izliekto smidzināšanas cau- ruli, atsitiena un sagriešanās spēki var mainīties. Iekārtas lietošana 279LV– 4 Pārvadājot aparātu, ir jāizslēdz motors, un aparāts ir droši jānostiprina. – Pirms ierīces tīrīšanas un tehniskās ap- kopes, kā arī detaļu nomaiņas, tā ir jāiz- slēdz un ierīcēm, kas darbojas ar tīkla strāvu, ir jāatvieno tīkla kontaktdakša. – Pirms jebkuriem ierīces kopšanas dar- biem samaziniet spiedienu augstspie- diena sistēmas piederumos. – Ierīces labošanu drīkst izpildīt tikai auto- rizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepazinu- šies ar visiem svarīgajiem drošības no- teikumiem. – Pārvietojamiem profesionāli lietoja- miem aparātiem ir jāveic drošības pār- baude saskaņā ar vietējiem noteiku- miem (piem., Vācijā: VDE 0701). – Lai izvairītos no apdraudējumiem, labo- šanas darbus un maiņas detaļu iebūvi drīkst veikt tikai autorizēts klientu apal- pošanas dienests. – Drīkst izmantot tikai ražotājfirmas atļau- tos piederumus un rezerves daļas. Ori- ģinālie piederumu un oriģinālās rezer- ves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem. Izmantojiet šo augstspiediena tīrīšanas aparātu tikai – tīrīšanai ar augstspiediena strūklu bez tīrīšanas līdzekļa (piemēram, fasāžu, terašu, dārza piederumu, transportlī- dzekļu u. tml. priekšmetu tīrīšanai). Stingri pielipušu netīrumu noņemšanai mēs kā speciālu piederumu iesakām izmantot netīrumu griezni. Ūdens kvalitātes prasības:

Kā augstspiediena šķidrumu drīkst izman- tot tikai tīru ūdeni. Netīrumi rada iekārtas priekšlaicīgu nolietošanos vai nosēdumus. Izmantojot attīrītu ūdeni, nedrīkst pārsniegt tālāk norādītās robežvērtības. Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst izslēgt vai apiet to darbību. Rokas smidzinātāja lietošanas drošības elements novērš nejaušu aparāta ieslēgša- nu. – Samazinot ar spiediena/daudzuma re- gulētāju ūdens padevi, atveras pārplū- des vārsts un daļa ūdens plūst uz sūkņa ieplūdes pusi. – Ja noslēdz rokas smidzinātājpistoli, at- veras pārplūdes vārsts un viss ūdens daudzums plūst atpakaļ uz sūkņa sūk- šanas pusi. Pārplūdes vārsts ir rūpnīcā iestatīts un no- plombēts. Iestatīšanu drīkst veikt tikai klientu serviss. Aparāta pārvietošana Tehniskā apkope Piederumi un rezerves daļas Noteikumiem atbilstoša lietošana pH vērtība 6,5...9,5 strāvas vadītspēja * Tīra ūdens va- dītspēja +1200 µS/cm nosēdināmās vielas ** < 0,5 mg/l filtrējamās vielas *** < 50 mg/l ogļūdeņraži < 20 mg/l hlorīdi < 300 mg/l Sulfāti < 240 mg/l kalcijs < 200 mg/l kopējā ūdens cietība < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) dzelzs < 0,5 mg/l mangāns < 0,05 mg/l varš < 2 mg/l Aktīvais hlors < 0,3 mg/l bez nepatīkamas smakas

• kopā maksimāli 2000 µS/cm ** pārbaudes tilpums 1 l, nosēdināšanas laiks 30 min *** neattiecas uz abrazīvām vielām Drošības iekārtas Lietošanas drošības elements Pārplūdes vārsts 280 LV– 5 Drošības vārsts atveras, ja ir bojāts pārplū- des vārsts. Drošības vārsts ir rūpnīcā iestatīts un no- plombēts. Iestatīšanu drīkst veikt tikai klientu serviss. Ne visi iekārtas modeļi ir aprīkoti ar drošī- bas vārstu. Termovārsts pasargā augstspiediena sūkni pret neatļautu uzsilšanu cirkulācijas laikā. Ne visi iekārtas modeļi ir aprīkoti ar termo- vārstu. Ja smidzinātājpistoles rokturis tiek atlaists, manometriskais slēdzis atslēdz sūkni un augstspiediena strūkla vairs netiek izsmi- dzināta. Pavelkot sviru, sūknis atkal ieslē- dzas. Ne visi iekārtas modeļi ir aprīkoti ar spiedie- na slēdzi. Iepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizme- tiet iepakojumu kopā ar mājsaimnie- cības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otr- reizējā pārstrāde. Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrā- dāt un izmantot atkārtoti. Baterijas un akumulatori satur vielas, kuras ne- drīkst nokļūt apkārtējā vidē. Tādēļ lū- dzam utilizēt vecās ierīces, baterijas un akumulatorus ar atbilstošu savāk- šanas sistēmu starpniecību. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atra- dīsiet: www.kaercher.com/REACH – Pēc izsaiņošanas pārbaudiet iepakoju- ma saturu. – Par transportēšanas bojājumiem neka- vējoties ziņojiet tirgotājam. Eļļas līmenim jāatrodas eļļas līmeņa in- dikatoram pa vidu. Izskrūvējiet noslēgskrūvi. Ieskrūvējiet komplektā iekļauto eļļas ie- pildes skrūvi. Aizveriet ierīces pārsegu. Savienojiet strūklas cauruli ar rokas smidzinātājpistoli. Piestipriniet sprauslu ar sprauslu vītņu sa- vienojumu pie smidzināšanas caurules. Pievienojiet augstspiediena šļūteni ro- kas smidzināšanas pistolei. Pieskrūvējiet augstspiediena šļūteni augstspiediena pieslēgumam. Nepieciešamības gadījumā komplektā iekļauto kabeļa/caurules novietni pie- stipriniet pie sienas. vai Attēls Piestipriniet komplektā iekļauto kabeļa/ caurules novietni iekārtas apakšdaļā. Drošības vārsts Termovārsts Spiediena relejs Vides aizsardzība Pirms ekspluatācijas uzsākšanas Izsaiņošana Eļļas līmeņa pārbaude Eļļas tvertnes atgaisošanas aktivizēšana Pierīču montāža Kabeļa/caurules novietnes montāža 281LV– 6 Norādījums: Ne visas ierīces versijas ir aprīkotas ar ro- kas smidzināšanas pistoles turētāju. Attēls Nostipriniet turētāju. BĪSTAMI Elektriskās strāvas trieciena risks. Ierīci pieslēdziet tikai maiņstrāvai. Aparāts ir obligāti jāpieslēdz barošanas tīk- lam, izmantojot kontaktdakšu. Ir aizliegts izmantot neatvienojamu savienojumu ar barošanas tīklu. Kontaktdakša nodrošina atvienošanu no tīkla. Izmantojiet pagarinātāja kabeli ar pietiekošu šķērsgriezumu (skatiet "Tehniskos datus") un notiniet to pilnībā no kabeļa trumuļa. Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos.

Nedrīkst pārsniegt maksimāli pieļaujamo tīkla pretestību strāvas pieslēguma vietā (skatīt tehniskos datus). Ja ir neskaidrības par Jūsu pieslēguma vie-

ā pastāvošo tīkla pretestību, lūdzu, sazi- nieties ar Jūsu energoapgādes uzņēmumu. Saskaņā ar spēkā esošajiem notei- kumiem ierīci nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Pārliecinieties, ka Jūsu mājas ūdens- apgādes pieslēgums, kuram ir pieslēgts augstspiediena tīrītājs, ir aprīkots ar EN 12729 BA tipam atbilstošu sistēmas dalītāju. Ūdens, kurš izplūdis cauri sistēmas dalītā- jam, tiek uzskatīts par dzeršanai nederīgu. 몇 UZMANĪBU Sistēmas atdalītāju vienmēr pieslē dziet ūdensapgādes sistēmai, nevis ierīcei. Pieslēguma lielumus skatīt tehniskajos da- tos. Padeves šļūteni (minimālais garums 7,5 m, minimālais diametrs 3/4'') pieslē- dziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrā- nam). Norādījums: Padeves šļūtene nav iekļauta piegādes komplektā. Attaisiet ūdens padeves krānu. Pieskrūvējiet sūkšanas cauruli ūdens pieslēgumam. Norādījums: Sūkšanas caurule nav iekļauta piegādes komplektā. Ja izmanto sūkšanas šļūteni ar pretvārstu vai filtru, šļūtenei ir jābūt piepildītai ar ūdeni. Ierīces atgaisošana: Noskrūvējiet sprauslu. Darbiniet ierīci tik ilgi, līdz ūdens izplūst, nesaturot gaisa burbulīšus. Vajadzības gadījumā darbiniet ierīci 10 sekundes, tad izslēdziet. Atkārtojiet darbību vairākkārt. Izslēdziet aparātu un uzskrūvējiet atpa- kaļ sprauslu. BĪSTAMI Sprādzienbīstamība! Neizsmidziniet degošus šķidrumus. Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro at- tiecīgie drošības noteikumi.

Motorus tīriet tikai vietās, kur ir pieejams at- bilstošs eļļas uztvērējs (vides aizsardzība). BĪSTAMI Ilgāks aparāta lietošanas ilgums var rad

vibrācijas izraisītus asinsrites traucējumus rokās. Vispārēji ieteicamu aparāta lietošanas laiku noteikt nevar, jo tas ir atkarīgs no vairākiem ietekmes faktoriem: – Personīga predispozīcija uz sliktu asinsriti (bieži auksti pirksti, pirkstu kņu- dēšana). – Zema apkārtējā temperatūra. Roku aiz- sardzībai valkāt siltus cimdus. Rokas smidzināšanas pistoles turētāja nostiprināšana Ekspluatācijas uzsākšana Elektropadeve HD 7/11-4 Cage: Ūdensapgāde Pieslēgšana ūdensvadam Ūdens sūknēšana no atklātām tvertnēm Apkalpošana 282 LV– 7 – Cieša satveršana pasliktina asinsteci. – Nepārtrāukts darba režīms ir sliktāks nekā ar pauzēm pārtraukts režīms. Aparāta regulāras un ilglaicīgas lietošanas gadījumā un, atkārtoti iestājoties atbilstoša- jām pazīmēm (piemēram, pirkstu kņudēša- na, auksti pirksti), mēs iesakām iziet medi- cīnisko apsekošanu. Atbrīvojiet lietošanas drošības elemen- tu un pavelciet pistoles sviru. Darba spiedienu un ūdens daudzumu iestatiet, griežot (bez pakāpēm) rokas smidzinātāpistoles spiediena/daudzu- ma regulētāju (+/-). Atlaidiet rokas smidzinātāja sviru. Ierīce ar spiediena slēdzi (B) izslēdzas. Ierīces bez spiediena slēdža pāriet cir- kulācijas darbības režīmā. Atkārtoti pavelciet rokas smidzināšanas pistoles sviru. Ierīce ar spiediena slēdzi sāk darbību. Ierīces bez spiediena slēdža beidz cir- kulācijas darbības režīmu. Atlaidiet rokas smidzinātāja sviru. Nospiediet rokas smidzinātājpistoles lietošanas drošības elementu, lai no- drošinātu pistoli pret nejaušu aktivizāci- ju. Atbrīvojiet lietošanas drošības elemen- tu un pavelciet pistoles sviru. Aparāta slēdzi pārslēgt uz „0“. Atvienojiet kontaktspraudni no kontakt- ligzdas. Aizslēgt ūdens padevi. Spiediet rokas smidzinātājpistoli, līdz ierīcē vairs nav spiediena. Nospiediet rokas smidzinātājpistoles lieto- šanas drošības elementu, lai nodrošinātu pistoli pret nejaušu aktivizāciju.

• Sals sabojā ierīci, ja ūdens nav pilnībā izlaists. Uzglabājiet ierīci vietā, kur tā nav pakļauta sala iedarbībai. Izlaist ūdeni. Izsūknēt caur aparātu tirdzniecībā pie- ejamo antifrīzu. Norādījums: Izmantojiet automašīnām paredzēto stan- darta antifrīzu uz glikola bāzes. Ievērojiet antifrīza ražotāja lietošanas norā- dījumus. Ierīci darbināt maks. 1 min., līdz sūknis un vadi ir tukši. Darbs ar augstspiedienu Ierīce ar turētāju ro- kas smi- dzināša- nas pisto- lei (A) Aparāta slēdzi pārslēdziet uz „I“. Noņemiet rokas smidzinā- šanas pistoli no turētāja, ierīce ieslēdzas. Ierīce ar spiediena slēdzi (B) Aparāta slēdzi pārslēdziet uz „I“. Ierīce ir gatava darbam un sāk darbību, kad tiek iz- mantota rokas smidzinā- šanas pistoles svira. Ierīce bez (A) un (B) Aparāta slēdzi pārslēdziet uz „I“. Aparāts ieslēdzas. Darba pārtraukšana Īslaicīgs pārtraukums Garāks pārtraukums Ierīce ar turētāju ro- kas smi- dzināša- nas pisto- lei (A) Rokas smidzināšanas pis- toli iekabināt pie turētāja. Sūknis apstājas. Noņemiet rokas smidzinā- šanas pistoli no turētāja. Sūknis sāk darboties. Ierīce ar spiediena slēdzi (B) Pārslēgt aparāta slēdzi „0/ OFF“. Sūknis ir izslēgts. Aparāta slēdzi pārslēdziet uz „I“. Sūknis ir gatavs darbībai. Ierīce bez (A) un (B) Pārslēgt aparāta slēdzi „0/ OFF“. Sūknis ir izslēgts. Aparāta slēdzi pārslēdziet uz „I“. Sūknis sāk darboties. Aparāta izslēgšana Aizsardzība pret aizsalšanu Ja nav iespējama uzglabāšana no sala aizsargātā vietā: 283LV– 8 Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos. 몇 UZMANĪBU Savainošanās un bojājumu risks! Trans- portējot ņemiet vērā aparāta svaru. 몇 UZMANĪBU Savainošanās un bojājumu risks! Uzglabā- jot ņemiet vērā aparāta svaru. BĪSTAMI Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā. Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kon- taktdakšu. Norādījums: Veco eļļu drīkst nodot tikai tam paredzētos savākšanas punktos. Nododiet radušos no- lietoto eļļu tur. Vides piesārņošana ar veco eļļu ir sodāma. Jūs varat vienoties ar savu tirgotāju par re- gulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu konsultējieties par šo jautājumu. Pārbaudiet, vai pieslēguma kabelis nav bojāts (risks gūt strāvas triecienu), bo- jāts pieslēguma kabelis nekavējoties jā- nomaina, izmantojot pilnvarotā klientu apkalpošanas dienesta/elektriķa pakal- pojumus. Pārbaudīt augstspiediena šļūteni uz bo- jājumiem (uzsprāgšanas briesmas). Nekavējoties nomainīt bojātu augst- spiediena šļūteni. Pārbaudīt aparāta (sūkņa) hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spē- cīgāka nehermētiskuma gadījumā sazi- nāties ar klientu dienestu. Pārbaudiet eļļas stāvokli. Ja eļļa ir blāva (ūdens eļļā), uzreiz sazinieties ar klien- tu apkalpošanas dienestu. Pārbaudiet un iztīriet ūdens filtru. Mainīt eļļu. Norādījums: Eļļas daudzumu un marku skatiet "Tehnis- kajos datos". Izskrūvējiet eļļas noplūdes skrūvi. Nolaist eļļu savākšanas tvertnē. Ieskrūvēt eļļas izplūdes skrūvi un pievilkt. Griezes moments 20 p. 25

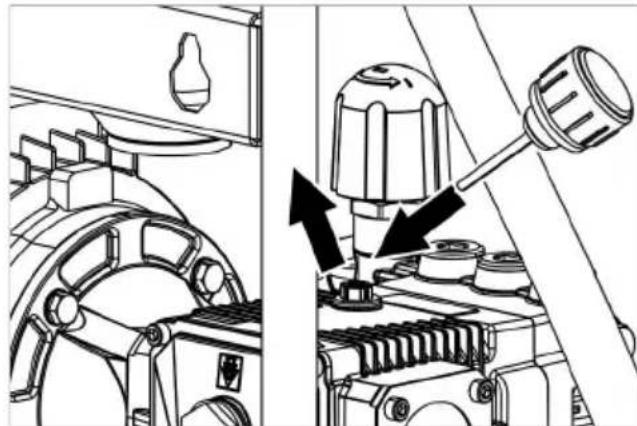

• Nm. Izskrūvējiet eļļas iepildes skrūvi. Lēnām iepildiet jaunu eļļu; gaisa burbu- līšiem ir jāizzūd. Eļļas līmenim jāatrodas eļļas līmeņa in- dikatoram pa vidu. Ieskrūvējiet eļļas iepildes skrūvi. Aizveriet ierīces pārsegu. BĪSTAMI Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā. Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kon- taktdakšu. Elektrisko sastāvdaļu pārbaudi vai remontu drīkst veikt tikai pilnvarots klientu apkalpo- šanas dienests. Traucējumu gadījumā, kuri nav minēti šajā nodaļā, šaubu un skaidra norādījuma gadī- jumā sazinieties ar pilnvaroto klientu apkal- pošanas dienestu. Tikai ierīcēm ar rokas smidzināšanas pistoles turētāju: nenospiest turētāju uz leju. Pārbaudiet, vai pieslēguma kabelis nav bojāts. Pārbaudiet tīkla spriegumu. Elektriska bojājuma gadījumā sazinie- ties ar klientu apkalpošanas dienestu. Aparāta pārvietošana Glabāšana Kopšana un tehniskā apkope Tehniskā inspekcija/tehniskās apkopes līgums Pirms katras ekspluatācijas Ik nedēļu Ik gadu vai pēc 500 darba stundām Eļļas maiņa Traucējumu novēršana Aparāts nestrādā 284 LV– 9 Spiediena un daudzuma regulēšanas elementu iestatiet uz „MAX”. Pārbaudiet sprauslas izmēru, uzmontē- jiet pareizo sprauslu. Iztīriet sprauslu. Nomainiet sprauslu. Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā"). Pārbaudīt ūdens padevi (skatīt "Tehnie- skie dati"). Pārbaudiet un iztīriet ūdens filtru. Pārbaudiet visus sūkņa pievadus. Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu. 3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spēcīgāka nehermētiskuma gadījumā sazināties ar klientu dienestu. Ja ierīce ir stipri neblīva, informēt klien- tu servisu. Pārbaudiet un iztīriet ūdens filtru. Pārbaudiet ūdens sūkšanas vadu blīvumu. Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā"). Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu. Šī funkcija nav traucējums. Ja ierīce cirku- lācijas režīmā ir pārāk sakarsusi, atveras termovārsts, lai varētu pieplūst aukstais ūdens. Izslēdziet aparātu, īsu brīdi pagaidiet, pēc tam atkal ieslēdziet aparātu. Ja traucējums pēc tam atkal parādās, ierī- ces lietošana jāpārtrauc. Ierīce jāpārbauda klientu apkalpošanas dienestā. – Drīkst izmantot tikai ražotājfirmas atļau- tos piederumus un rezerves daļas. Ori- ģinālie piederumu un oriģinālās rezer- ves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem. – Visbiežāk pieprasīto rezerves daļu klās- tu Jūs atradīsiet lietošanas rokasgrā- matas galā. – Turpmāko informāciju par rezerves da- ļām Jūs saņemsiet saitā www.kaerc- her.com, sadaļā Service. Katrā valstī ir spēkā mūsu uzņēmuma atbil- dīgās sabiedrības izdotie garantijas nosa- cījumi. Garantijas termiņa ietvaros iespēja- mos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pir- kumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klien- tu apkalpošanas dienestā. Aparāts nerada spiedienu Nehermētisks sūknis Sūknis klab Ūdens izplūde pie termovārsta Ūdens izplūde pie drošības vārsta Rezerves daļas Garantija 285LV– 10 Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozī- bā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese- lības aizsardzības prasībām. Iekārtā izda- rot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku. Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Vinendene (Winnenden), 04.01.2021. ES Atbilstības deklarācija Produkts: Augstspiediena tīrīšanas aparāts Padomi: 1.367-xxx Attiecīgās ES direktīvas: 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU 2009/125/EG Piemērotā(-s) regula(-s) (EU) 2009/1781 Piemērotā(-s) regula(-s) EN 60335–1 EN 60335–2–79 EN IEC 63000: 2018 EN 55014–1: 2017 + A11:2020 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN 62233: 2008 Atbilstibas novertešanas procedura: 2000/14/EK: V pielikums Skaņas intensitates līmenis dB(A) HD 7/11-4 Izmērītais: 87 Garantētais: 90 HD 7/16-4 Izmērītais: 87 Garantētais: 90 HD 9/18-4 Izmērītais: 84 Garantētais: 87 Chairman of the Board of Management Director Regulatory Affairs & Certification 286 LV– 11 Tehniskie dati Tips HD 7/11-4 HD 7/16-4 HD 9/18-4 HD 9/18-4 Elektrības pieslēgums Spriegums V 220 p. 240
• 380 p. 415
• 380 Strāvas veids Hz 1~50 3~50 3~60 Pieslēguma jauda kW 2,9 4,3 5,9 6,9 Tīkla drošinātājs (kūstošais, Char. C) A 13 16 Maksimāli pieļaujamā tīkla pretestība Ohm 0,365 -- Aizsardzība -- IPX5 Pagarinātāja kabelis 30 m mm p. 480

2,5 Ūdensapgāde Pievadāmā ūdens temperatūra (maks.) °C 60 Pievadāmā ūdens daudzums (min.) l/h (l/min.) 1000 (16,67) 1200 (20) Sūkšanas augstums no atklātās tvertnes (20°C) m0,5 Pievadāmā ūdens spiediens (maks.) MPa (bar) 1,0 (10) Tehniskie dati attiecībā uz jaudu Darba spiediens MPa (bar) 7 – 11 (70 – 110)

(6,7...11,7) 450...900 (7,5...15) Rokas smidzinātājpistoles atsitiena spēks (maks.) N 29354853 Saskaņā ar EN 60335-2-79 aprēķinātās vērtības Plaukstas-rokas vibrācijas lielums m/s

<2,5 2,7 Nenoteiktība K m/s

dB(A)74878478 Nenoteiktība K

dB(A) 3 Skaņas jaudas līmenis L
