Produkta veids	Saldētava
Zīmols	Siemens
Modelis	GS33VVIE0N
Izmēri (H x L x P)	176 cm x 60 cm x 65 cm
Svars	70 kg
Barošana	230 V, 50 Hz
Enerģijas klase	A++
Neto ietilpība	220 L
NoFrost funkcija	Jā
Iekšējais apgaismojums	LED
Ledus automāts	Jā, iebūvēts
Atvilktņu skaits	4
Durvju tips	Atgriezeniska, ar rokturi
Durvju blīvslēgs	Noņemams un nomaināms
Eņģes	Augšējā un apakšējā, nomaināmas
Plaukti	1 stikla plaukts
Saldētu pārtikas kaste	Noņemams
Remontējamība	Remonta padomi rezerves daļām tiek sniegti
Pieejamas rezerves daļas	Blīvslēgs, rokturis, eņģes, apgaismojums, plaukts, kaste, ledus automāts
Tīrīšana un apkope	Pirms tīrīšanas atvienot no strāvas, izmantot mīkstu drānu
Drošība	Pirms jebkādas iejaukšanās atvienot ierīci uz 60 sekundēm

Bieži uzdotie jautājumi - GS33VVIE0N SIEMENS

Kā nomainīt Siemens GS33VVIE0N saldētavas durvju blīvslēgu?

Lai nomainītu durvju blīvslēgu, atveriet durvis un uzmanīgi izņemiet blīvslēgu no rievas, sākot no stūriem. Ievietojiet jauno blīvslēgu, viegli sasildot ar fēnu, lai atvieglotu uzstādīšanu. Pārliecinieties, ka rieva nav bojāta. Skatiet instrukcijas 4.1. sadaļu.

Kā nomainīt durvju rokturi?

Izmantojiet Torx TX20 uzgali, lai noņemtu abus vāciņus un skrūves. Noņemiet rokturi un uzstādiet jauno apgrieztā secībā. Pirms tam vienmēr atvienojiet ierīci. Skatiet 4.2. sadaļu.

Kā nomainīt durvju augšējo eņģi?

Novietojiet ierīci uz muguras, noņemiet eņģes vāciņu, atskrūvējiet abas skrūves ar Torx TX20 un izņemiet eņģi. Uzstādīšana notiek apgrieztā secībā. Uzmanieties no saspiešanas riska. 4.4. sadaļa.

Kā nomainīt augšējo LED apgaismojumu?

Atvienojiet ierīci, noņemiet augšējos iekšējos aprīkojumus. Pārvietojiet apgaismojumu pa kreisi, lai atvienotu savienojumu, pēc tam atbrīvojiet āķus un izņemiet to uz priekšu. Uzstādiet jauno apgrieztā secībā. 4.10. sadaļa.

Kā tīrīt saldētavu?

Atvienojiet ierīci un iztukšojiet to. Notīriet iekšpusi ar mīkstu drānu un siltu ziepju ūdeni. Neizmantojiet abrazīvus līdzekļus. Rūpīgi nosusiniet pirms atkārtotas pieslēgšanas. Skatiet lietošanas instrukciju.

Ko darīt, ja durvis neaizveras pareizi?

Pārbaudiet, vai durvju blīvslēgs nav deformēts vai bojāts. Ja nepieciešams, noregulējiet eņģes. Blīvslēgu var sasildīt un pārveidot. Ja problēma turpinās, nomainiet blīvslēgu. Skatiet 4.1. sadaļu.

Kā atkausēt saldētavu?

Šis modelis ir aprīkots ar NoFrost funkciju, tam nav nepieciešama manuāla atkausēšana. Ja veidojas ledus, pārbaudiet, vai durvis aizveras labi un vai blīvslēgs ir neskarts.

Kā regulēt temperatūru?

Temperatūru regulē caur vadības paneli (atkarībā no modeļa). Ieteicamā temperatūra ir -18°C saldētu pārtikas produktu uzglabāšanai. Skatiet lietošanas instrukciju.

Kā nomainīt saldētu pārtikas kasti?

Atveriet durvis, pilnībā izvelciet kasti, velkot to pret sevi, pēc tam paceliet to, lai izņemtu. Uzstādiet jauno kasti, spiežot līdz atdurei. 4.8. sadaļa.

Kur atrast oriģinālās Siemens rezerves daļas?

Rezerves daļas ir pieejamas Siemens pēcpārdošanas servisā vai specializētās vietnēs. Vienmēr izmantojiet oriģinālās daļas, lai garantētu drošību un pareizu darbību. Atsauces ir norādītas instrukcijā (piem., [00340865] Torx uzgalim).

LIETOŠANAS INSTRUKCIJA GS33VVIE0N SIEMENS

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

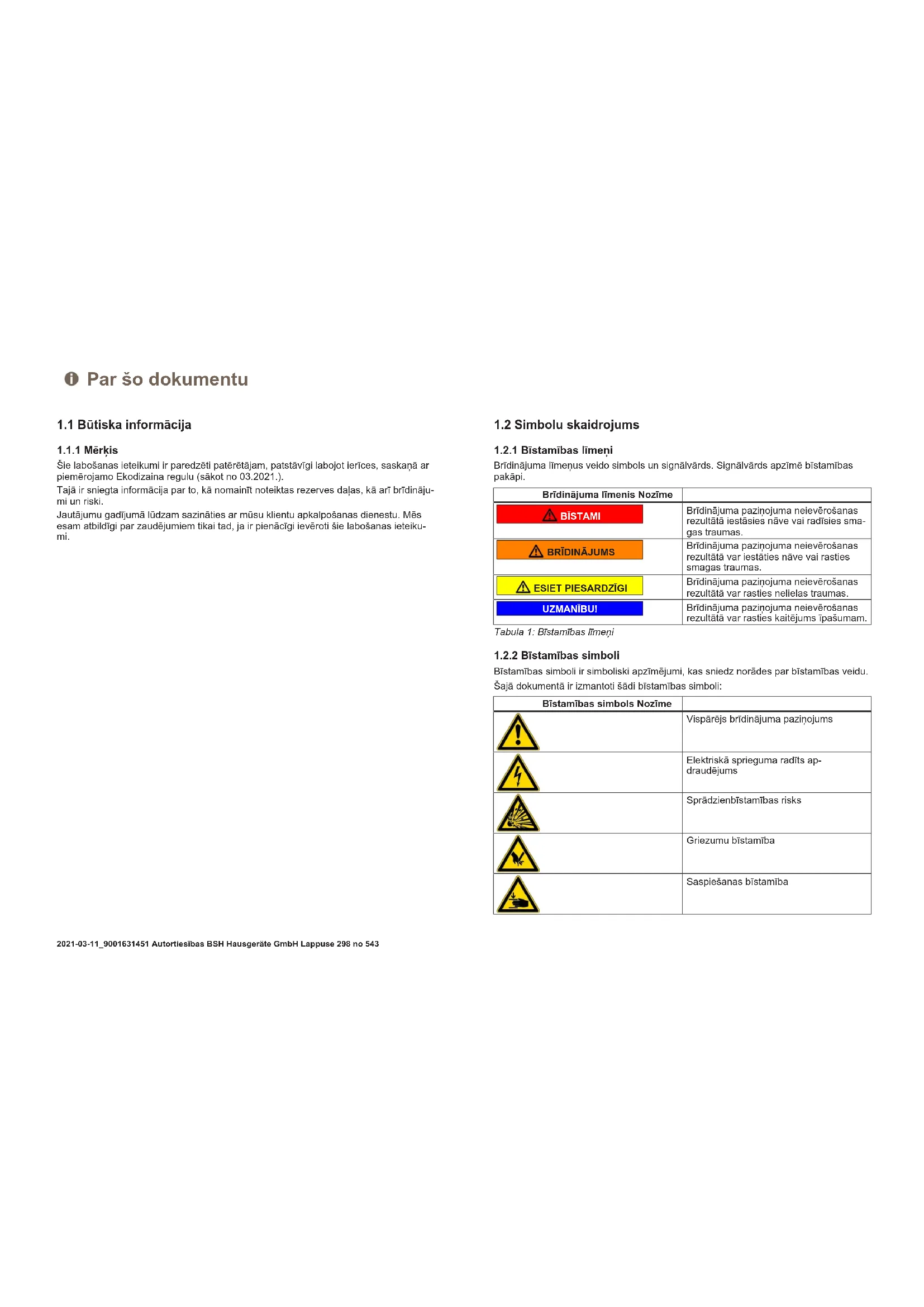

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozīme
	Karstu virsmu radītā bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.


BISTAMI Bistamibas veids un avots! Ispejamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinajumu. Bistamibas novērsanas pasakumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.


BISTAMI Elektrotriecija risks, ko rada spriegumaktivas detalas! Navejoše elektrotriciens Avtienojiet iekartas no stravas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. symbols NoZime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
1	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamácības sailes apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎ vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attělotá teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda saskaņā ar VDE 0701 noteikumiem vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

Valkājiet aizsargapavus. Nostipriniet smagas detaļas, lai tās nenokristu. Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējumu risks!

Pret elektrostatisko izlādi (ESDS) bojājumu risks!

• Izmantojiet tikai oriģinālās rezerves daļas. Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informacija Attēli
Aizsargdrāna [00342013]	60 cm x 50 cm
Phillips skrūvgiezis PH2
Torx uzgalis TX20 [00340865]	6,3 mm (1/4")
Plakanais skrūvgiezis	Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplekta [00341820]

i	Jaunā durvu blīvslēga biezums var mazliet atskirties no vecā durvu blīvslēga biezuma. Tas neietekmē aizverşanos un daribbu ilgterminā.
i	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlak aizverşanos var pielāgot.
i	Mazie caurumi durvu blīvslēga sānos ir Funktionāli (nodrosina ventiläci-ju). Tie nav rǎzóanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. Ja blīvslēga rieva ir bojāta
2. Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēga ievietošanas rievā, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

Remonts

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

1. Pavelciet augšējās virsmas pārsegu (2).
2. Noņemiet augšējās virsmas pārsegu (3).

Remonts

3.1. Izskrūvējiet abas skrūves (1). 2. Noņemiet augšējo viru (2).

Durvju augšējā vira ir noņemta. 4.4.2 Durvju viru uzstādīšana Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju augšējās viras nomaiņa (durvis ar displeju)

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

Ierīces elektropadevei ir jābūt atvienotai. Ierīces iekšējām daļām ir jābūt izņemtām.

Remonts

4.5.1 Durvju viru noņemšana

1. Nolieciet ierīci uz aizmugures.

Remonts

2.1. Saspiediet augšējās viras pārsega abus sānus (1). 2. Pavelciet augšējās viras pārsegu (2). 3. Noņemiet augšējās viras pārsegu (3).

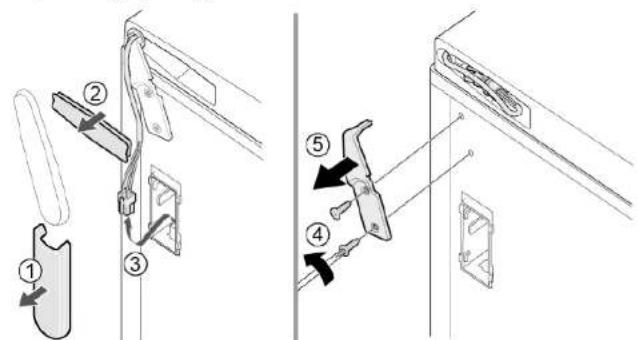

3.1. Noņemiet kabeļa kārbas vāku (1). 2. Noņemiet kabeļa aizsargu (2). 3. Atvienojiet elektriskos savienojumus (3). 4. Izskrūvējiet abas skrūves (4). 5. Noņemiet augšējo viru (5).

Durvju augšējā vira ir noņemta.

4.5.2 Durvju vīrusu uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Durvju apakšējās vīrusu nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BRĪDINĀJUMS

Smaga lielizmēra ierīce!

Muguras un muskuļu savainojumi

Ierīces durvis drīkst noņemt tikai apmācīts speciālists. Ierīce ir jāpārvieto divatā, un jāizmanto tikai piemēroti darbarīki un aprīkojums.

ESIET PIESARDZĪGI

Asas malas!

Griezlas brūces

Lietojiet aizsargcimdus

BRĪDINĀJUMS

Sasverot ierīci, tā var paslīdēt!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīci, lai tā neslīdētu.

ESIET PIESARDZĪGI

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Krītošu detaļu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu.

UZMANĪBU!

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšējā daļā.

Nostipriniet detaļu, lai tā nenokristu.

Prasība:

Ierīces elektropadevei ir jābūt atvienotai. Ierīces iekšējām daļām ir jābūt izņemtām. Ierīcei ir jābūt noliktai uz aizmugures. Augšējai virai ir jābūt noņemtai. 310

4.6.1 Durvju apakšējās viras nomaiņa

1. Noņemiet durvis.

2.1.1 Skrūvējiet skrūvi (1).

1. Pagrieziet apakšējo viru uz āru (2).
2. Noņemiet apakšējo viru (3).

Apakšējā vira ir noņemta.

4.6.2 Durvju apakšējās viras uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Plaukta nomaiņa

Prasība: Durvīm ir jābūt aizvērtām.

4.7.1 Plaukta izņemšana

Izvelciet plauktu.

Plaukts ir izņemts.

4.7.2 Plaukta uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Saldētās pārtikas tvertnes nomaiņa

Prasība: Durvīm ir jābūt aizvērtām.

4.8.1 Saldētās pārtikas tvertnes izņemšana

1. 1. Pilnībā izvelciet saldētās pārtikas tvertni (1). 2. Izņemiet saldētās pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.8.2 Saldētās pārtikas tvertnes uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Ledus tvertnes nomaiņa

Prasība: Durvīm ir jābūt aizvērtām.

4.9.1 Ledus tvertnes izņemšana

1. Izvelciet saldētās pārtikas plaukta tvertni kopā ar ledus tvertni (1).
2. Izņemiet ledus tvertni (3).

Ledus tvertne ir izņemta.

4.9.2 Ledus tvertnes uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Augšējā LED gaismekļa nomaiņa

Speciāli rīki:

Plakanais skrūvgriezis Izmērs: 2.4 mm x 0.4 mm x 60 mm, komplektā [00341820]

Ierīcē LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ. Elektriskās daļas ir jāremontē kvalificētam elektriķim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstoši noteikumiem VDE 0701 vai valsts noteikumiem.

Prasība:

Ierīces elektropadevei ir jābūt atvienotai. Durvīm ir jābūt aizvērtām. Augšējām iekšējām daļām ir jābūt izņemtām.

4.10.1 LED gaismekļa noņemšana

1. Pārvietojiet LED gaismekli pa kreisi.

LED gaismekļa elektriskais savienojums ir atvienots.

1. Abrivojiet LED gaismekļa akus.

Remonts

1. Lai noņemtu LED gaismekli, virziet to uz priekšu.

LED gaismeklis ir noņemts.

4.10.2 Augšējā LED gaismekļa uzstādīšana

Uzstādiet apgrieztā kārtībā
