Tip produs	Congelator
Marcă	Siemens
Model	GS33VVIE0N
Dimensiuni (Î x L x A)	176 cm x 60 cm x 65 cm
Greutate	70 kg
Alimentare	230 V, 50 Hz
Clasa energetică	A++
Capacitate netă	220 L
Funcție NoFrost	Da
Iluminare interioară	LED
Mașină de gheață	Da, integrată
Număr de sertare	4
Tip de ușă	Reversibilă, cu mâner
Garnitură ușă	Demontabilă și înlocuibilă
Balamale	Superioară și inferioară, înlocuibile
Rafturi	1 raft de sticlă
Tavă pentru alimente congelate	Demontabilă
Reparabilitate	Sfaturi de reparații furnizate pentru piesele de schimb
Piese de schimb disponibile	Garnitură, mâner, balamale, iluminare, raft, tavă, mașină de gheață
Curățare și întreținere	Deconectați înainte de curățare, utilizați o cârpă moale
Siguranță	Deconectați aparatul cu 60 de secunde înainte de orice intervenție

Întrebări frecvente - GS33VVIE0N SIEMENS

Cum să înlocuiesc garnitura ușii congelatorului Siemens GS33VVIE0N ?

Pentru a înlocui garnitura ușii, deschideți ușa și scoateți cu grijă garnitura din canal începând de la colțuri. Introduceți noua garnitură încălzind ușor cu un uscător de păr pentru a facilita montarea. Asigurați-vă că canalul nu este deteriorat. Consultați secțiunea 4.1 din manual.

Cum să schimb mânerul ușii ?

Utilizați o piesă Torx TX20 pentru a scoate cele două capace și șuruburi. Scoateți mânerul și montați-l pe cel nou în ordine inversă. Deconectați întotdeauna aparatul înainte. A se vedea secțiunea 4.2.

Cum să înlocuiesc balamaua superioară a ușii ?

Așezați aparatul pe spate, scoateți capacul balamalei, deșurubați cele două șuruburi cu un Torx TX20 și scoateți balamaua. Montarea se face în ordine inversă. Atenție la riscul de strivire. Secțiunea 4.4.

Cum să înlocuiesc iluminarea LED superioară ?

Deconectați aparatul, scoateți echipamentele interioare superioare. Deplasați iluminarea spre stânga pentru a deconecta conexiunea, apoi eliberați cârligele și scoateți-o prin față. Montați noua în ordine inversă. Secțiunea 4.10.

Cum să curăț congelatorul ?

Deconectați aparatul și goliți-l. Curățați interiorul cu o cârpă moale și apă călduță cu săpun. Nu folosiți produse abrazive. Uscați bine înainte de a reconecta. Consultați manualul de utilizare.

Ce fac dacă ușa nu se închide corect ?

Verificați dacă garnitura ușii nu este deformată sau deteriorată. Reglați balamalele dacă este necesar. Garnitura poate fi încălzită și reformată. Dacă problema persistă, înlocuiți garnitura. A se vedea secțiunea 4.1.

Cum să decongelez congelatorul ?

Acest model este echipat cu funcția NoFrost, nu necesită decongelare manuală. Dacă se formează gheață, verificați dacă ușa se închide bine și garnitura este intactă.

Cum să reglez temperatura ?

Temperatura se reglează prin panoul de comandă (în funcție de model). Temperatura recomandată este de -18°C pentru conservarea alimentelor congelate. Consultați manualul de utilizare.

Cum să înlocuiesc tava pentru alimente congelate ?

Deschideți ușa, scoateți complet tava trăgând-o spre dvs., apoi ridicați-o pentru a o scoate. Montați noua tavă împingând până la opritor. Secțiunea 4.8.

Unde găsesc piesele de schimb originale Siemens ?

Piesele de schimb sunt disponibile la service-ul post-vânzare Siemens sau pe site-uri specializate. Utilizați întotdeauna piese originale pentru a garanta siguranța și buna funcționare. Referințele sunt indicate în manual (ex: [00340865] pentru piesa Torx).

MANUAL DE UTILIZARE GS33VVIE0N SIEMENS

Indicii pentru reparații - Congelator

Referitor la acest document. 410

1.1 Informații importante 410

1.1.1 Aplicabilitatea 410

1.2 Explicația simbolurilor 410

1.2.1 Nivelurile de pericol.. 410 1.2.2 Simbolurile de pericol 410 1.2.3 Structura avertizărilor 411 1.2.4 Simbolurile generale 411

Siguranța 412

2.1 Instrucțiuni generale de siguranță 412 2.1.1 Toate aparatele electrocasnice 412

Instrumente similare utile. 413

Repararea 414

4.1 Înlocuirea garniturii ușii 414

4.1.1 Demontarea garniturii ușii 414 4.1.2 Montarea garniturii ușii 414

4.2 Înlocuirea mânerului ușii 417

4.2.1 Demontarea mânerului ușii 417 4.2.2 Montarea mânerului ușii 417

4.7 Repoziționarea raftului 427

4.7.1 Demontarea raftului 427 4.7.2 Montarea raftului 427

4.8 Repoziționarea containerului pentru alimente înghețate 428

4.8.1 Demontarea containerului pentru alimente înghețate 428 4.8.2 Montarea containerului pentru alimente înghețate 428

4.9 Repoziționarea recipientului pentru cuburi de gheață 429

4.9.1 Demontarea recipientului pentru cuburi de gheață 429 4.9.2 Montarea recipientului pentru cuburi de gheață 429

4.10 Înlocuirea lămpii LED de sus 430

4.10.1 Demontarea lămpii LED 430 4.10.2 Montarea lămpii LED de sus 431

Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertizări și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul de relații cu clienții. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cuvântul de avertizare indică gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-temic
	Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertizărilor

Avertizările din acest document au un aspect și o structură standard.

PERICOL Tipul Şi sursa pericolulul! Consecintele posibile ale ignorārii pericolului/avertismentul. Māsūn Şi interdictül pentru prevenirea pericolulul.

Exemplul următor prezintă un avertisment privind electrocutarea datorată pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde înte de a incepe reparatile.

În acest document sunt utilizate simbolurile generale de mai jos.

Simbol general Semnificatie
i	Identificare una recomandari speciale (text și/sau grafică)
o	Identificare una recomandari simple (numai text)

Simbol general Semnificatie
	Identificare unui link spre un videoclip in-structiv
	Identificare sculelor necessities
	Identificare conditilor preliminare nece-sare
	Identificare unei stãrì (dacâ..., apoì...)
	Identificare unui rezultat
[Pornire]Identificare unai taste sau a unui buton
[00123456] Identificare unui numár de série
Slare Identificare unaui text/unei ferestre afișate(pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite! Purtați mănuși de protecție.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile.

Purtați încălțăminte de protecție. Fixați componentele grele împotriva căderii. Nu vă sprijiniți cu părți ale corpului de componentele mobile.

Pericol pentru siguranța/funcționarea aparatului! Utilizați numai piese de schimb originale. Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)! Nu atingeți modulele, inclusiv conexiunile și căile conductorilor.

Desemnare Detali li Imagini
Material textile de protecţie [00342013]	60 cm x 50 cm
Şurubelniţă Phillips PH2
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniţă plată Lamâ de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

1. Îndepărtați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura ușii este demontată.

4.1.2 Montarea garniturii ușii

i	Grosimea garniturii neo a usii poate fi uşor diferitera fată de grosimea garni-turi vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functiorarea pe termen lung.
i	Dacă aparatul dumneavoastră are balamale reglabile sau accesori pen-tru balamale, puteti optimiza comportamentul de inchidere in consecță.
i	Orificiile de mici dimensionali practicate in garnitura usii au rol functional (sunt necessare pentru ventilatie). Ele nu sunt defe cate ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurați-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată. Contactați departamentul de service pentru clienți.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii înainte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeți colțurile de sus și de jos ale garniturii în canelură.

Repararea

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura ușii este montată.

4.2 Înlocuirea mânerului ușii

Scule speciale:

Aparatul este deconectat de la sursa de energie electrică. Ușa este închisă.

4.2.1 Demontarea mânerului ușii

1. Demontați două capace de șuruburi (1).
2. Deșurubați două șuruburi (2).
3. Demontați mânerul ușii (3).

Mânerul ușii este demontat.

4.2.2 Montarea mânerului ușii

Easy opening handle este demontat.

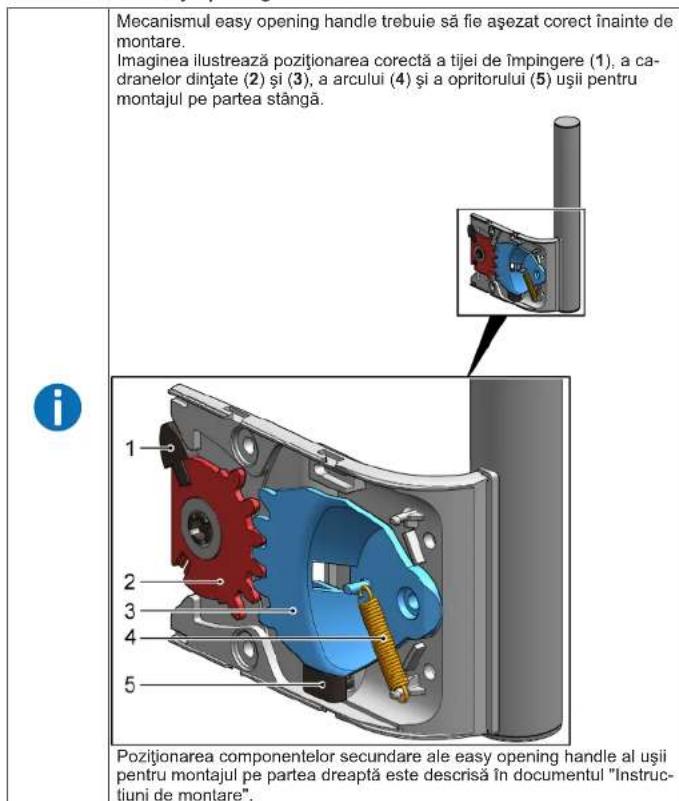

4.3.2 Montarea easy opening handle

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea balamalei de sus a ușii

Scule speciale:

Cap torx TX20 6,3 mm (1/4") [00340865]

AVERTISMENT

Aparate grele, masive!

Accidentarea spatelui și leziuni musculare

Operația de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiți. Pentru deplasarea aparatului sunt necesare două persoane. Utilizați numai instrumente și echipamente adecvate.

ATENȚIONARE

Marginea ascuțită!

Rănire prin tăiere

Purtați mănuși de protecție.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixati aparatele impotriva alunecarii.

ATENTIONARE

Pericol din cauza pieselor care cad pentru ca suruburile sunt slabe.

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotriva caderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru ca suruburile sunt slabe.

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu,

partea de jos.

Fixati componenta impotriva caderii.

Cerinta:

Aparatul este deconectat de la sursa de energie electrica. Fitingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei usii

Repararea

1. Așezați aparatul pe spate.

2.1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

• Operațiunea de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiți. Pentru deplasarea aparatului sunt necesare două persoane.

Utilizați numai instrumente și echipamente adecvate.

ATENȚIONARE

Margine ascuțită!

Rănire prin tăiere

Purtați mănuși de protecție.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENȚIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe.

Deteriorarea aparatului sau a clientului, de exemplu partea de jos.

Fixați componenta împotriva căderii.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune! Pericol de moarte prin electrocutare în cazul unei reparații necorespunzătoare.

• Componentele electrice trebuie reparate de către electricieni calificați.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare.

• Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparația.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Fitingurile interioare ale aparatului sunt demontate.

Repararea

4.5.1 Demontarea balamalei ușii

1. Așezați aparatul pe spate.

Repararea

1. Apăsați capacul balamalei de sus pe ambele părți laterale (1). 2. Îndepărtați capacul balamalei de sus (2). 3. Demontați capacul balamalei de sus (3).

1. Demontați capacul cutiei de cabluri (1). 2. Demontați protecția cablurilor (2). 3. Deconectați conexiunea electrică (3). 4. Deșurubați două șuruburi (4). 5. Demontați balamaua de sus (5).

Operația de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiți. Pentru deplasarea aparatului sunt necesare două persoane. Utilizați numai instrumente și echipamente adecvate.

ATENȚIONARE

Marginea ascuțită!

Rănire prin tăiere

Purtați mănuși de protecție.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENȚIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe!

te!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe!

te!

Deteriorarea aparatului sau a clientului, de exemplu partea de jos.

Fixați componenta împotriva căderii.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Fitingurile interioare ale aparatului sunt demontate.

Aparatul este așezat pe spate. Balamaua de sus este demontată. → 422

4.6.1 Înlocuirea balamalei de jos a ușii

1. Demontați ușa.

2.1. Deșurubați șurubul (1).

1. Rotind ușor, scoateți balamaua de sus (2).
2. Demontați balamaua de jos (3).

Balamaua de jos este demontată.

Repararea

4.6.2 Montarea balamalei de jos a ușii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului

Cerință: Ușa este închisă

4.7.1 Demontarea raftului

Scoateți raftul.

Raftul este demontat.

4.7.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru alimente înghețate

Cerință: Ușa este deschisă.

4.8.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1). 2. Scoateți containerul pentru alimente înghețate (2).

● Containerul pentru alimente înghețate este demontat.

4.8.2 Montarea containerului pentru alimente înghețate

4.9 Repoziționarea recipientului pentru cuburi de gheață

Cerință: Ușa este deschisă.

4.9.1 Demontarea recipientului pentru cuburi de gheață

1. Extrageți containerul pentru alimente înghețate cu recipientul pentru cuburi de gheață (1).
2. Decuplați cârligele (2).
3. Demontați recipientul pentru cuburi de gheață (3).

Recipientul pentru cuburi de gheață este demontat.

4.9.2 Montarea recipientului pentru cuburi de gheață

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Înlocuirea lămpii LED de sus

Scule speciale:

Șurubelniță plată, lamă de 2.4 mm x 0.4 mm x 60 mm, din kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lămpi pot fi înlocuite numai de către departamentul de service pentru clienți sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespunzătoare.

• Componentele electrice trebuie reparate de către electricieni calificați.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENȚIONARE

Margine ascuțită!

Ranire prin tăiere

Aparatul este deconectat de la sursa de energie electrică. Ușa este deschisă. Fitingurile interioare din partea de sus sunt demontate.

4.10.1 Demontarea lămpii LED

1. Deplasați lampa LED spre stânga.

Conexiunea electrică a lămpii LED este deconectată.

2. Decuplați cârligele lămpii LED.

Repararea

1. Demontați lampa LED deplasând-o în față.

Lampa LED este demontată.

4.10.2 Montarea lămpii LED de sus
