GS33VVIE0N - Dondurucu SIEMENS - Ücretsiz kullanım kılavuzu

Ürün Tipi	Derin Dondurucu
Marka	Siemens
Model	GS33VVIE0N
Boyutlar (Y x G x D)	176 cm x 60 cm x 65 cm
Ağırlık	70 kg
Güç Kaynağı	230 V, 50 Hz
Enerji Sınıfı	A++
Net Kapasite	220 L
NoFrost İşlevi	Evet
İç Aydınlatma	LED
Buz Makinesi	Evet, dahili
Çekmece Sayısı	4
Kapı Tipi	Tersinebilir, kulp ile
Kapı Contası	Çıkarılabilir ve değiştirilebilir
Menteşeler	Üst ve alt, değiştirilebilir
Raf	1 cam raf
Dondurulmuş Gıda Bölmesi	Çıkarılabilir
Onarılabilirlik	Yedek parçalar için onarım talimatları sağlanır
Mevcut Yedek Parçalar	Conta, kulp, menteşeler, aydınlatma, raf, bölme, buz makinesi
Temizlik ve Bakım	Temizlemeden önce fişi çekin, yumuşak bir bez kullanın
Güvenlik	Herhangi bir işlemden önce cihazı 60 saniye prizden çekin

Sık sorulan sorular - GS33VVIE0N SIEMENS

Siemens GS33VVIE0N derin dondurucunun kapı contası nasıl değiştirilir?

Kapı contasını değiştirmek için kapıyı açın ve contayı köşelerden başlayarak dikkatlice oluktan çıkarın. Yeni contayı takarken, yerleştirmeyi kolaylaştırmak için saç kurutma makinesiyle hafifçe ısıtın. Oluğun hasarlı olmadığından emin olun. Kılavuzun 4.1 bölümüne bakın.

Kapı kolu nasıl değiştirilir?

İki kapağı ve vidaları çıkarmak için Torx TX20 ucu kullanın. Kolu çıkarın ve yeniyi ters sırada takın. Her zaman önce cihazın fişini çekin. Bölüm 4.2'ye bakın.

Kapının üst menteşesi nasıl değiştirilir?

Cihazı sırtüstü yatırın, menteşe kapağını çıkarın, Torx TX20 ile iki vidayı sökün ve menteşeyi çıkarın. Montaj ters sırada yapılır. Ezilme tehlikesine dikkat edin. Bölüm 4.4.

Üst LED aydınlatma nasıl değiştirilir?

Cihazın fişini çekin, üst iç ekipmanları çıkarın. Aydınlatmayı bağlantıyı ayırmak için sola kaydırın, ardından kancaları serbest bırakın ve önden çıkarın. Yenisini ters sırada takın. Bölüm 4.10.

Derin dondurucu nasıl temizlenir?

Cihazın fişini çekin ve boşaltın. İçini yumuşak bir bez ve ılık sabunlu suyla temizleyin. Aşındırıcı ürünler kullanmayın. Tekrar fişe takmadan önce iyice kurulayın. Kullanım kılavuzuna bakın.

Kapı düzgün kapanmazsa ne yapmalıyım?

Kapı contasının deforme olmadığını veya hasarlı olmadığını kontrol edin. Gerekirse menteşeleri ayarlayın. Conta ısıtılıp yeniden şekillendirilebilir. Sorun devam ederse contayı değiştirin. Bölüm 4.1'e bakın.

Derin dondurucu nasıl çözdürülür?

Bu model NoFrost işlevine sahiptir, manuel buz çözme gerektirmez. Buz oluşursa, kapının iyi kapandığını ve contanın sağlam olduğunu kontrol edin.

Sıcaklık nasıl ayarlanır?

Sıcaklık, (modele bağlı olarak) kontrol panelinden ayarlanır. Dondurulmuş gıdaların muhafazası için önerilen sıcaklık -18°C'dir. Kullanım kılavuzuna bakın.

Dondurulmuş gıda bölmesi nasıl değiştirilir?

Kapıyı açın, bölmeyi kendinize doğru çekerek tamamen dışarı çıkarın, ardından kaldırarak çıkarın. Yeni bölmeyi durana kadar iterek takın. Bölüm 4.8.

Orijinal Siemens yedek parçaları nerede bulunur?

Yedek parçalar, Siemens satış sonrası servisinden veya uzman sitelerden temin edilebilir. Güvenlik ve düzgün çalışma için her zaman orijinal parçalar kullanın. Referanslar kılavuzda belirtilmiştir (ör: Torx ucu için [00340865]).

KULLANIM KILAVUZU GS33VVIE0N SIEMENS

Onarım ipuçları - Dondurucu

1 Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

1.2 Sembollerin açıklaması

1.2.1 Tehlike kademeleri 1.2.2 Tehlike sembolleri 1.2.3 Kaz bilgilerinin yapısı 1.2.4 Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Ekipman ve yardım

Onarım

4.1 Kapı contasının değiştirilmesi

4.1.1 Kapı contasının çıkartılması 4.1.2 Kapı contasının takılması

4.2 Kapı tutamağının değiştirilmesi

4.2.1 Kapı tutamağının çıkartılması 4.2.2 Kapı tutamağının takılması

4.3 Easy opening handle tutamağının değiştirilmesi 531

4.3.1 Easy opening handle tutamağın sökülmesi 531 4.3.2 Easy opening handle tutamağının takılması 531

4.4 Kapının üst menteşesinin değiştirilmesi 532

4.4.1 Kapı menteşesinin sökülmesi 532 4.4.2 Kapı menteşesinin takılması 534

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı) 535

4.5.1 Kapı menteşesinin sökülmesi 536 4.5.2 Kapı menteşesinin takılması 537

4.6 Kapının alt menteşesinin değiştirilmesi 538

4.6.1 Kapının alt menteşesinin değiştirilmesi 538 4.6.2 Kapının alt menteşesinin takılması 538

4.7 Raf yüzeyinin değiştirilmesi 539

4.7.1 Raf yüzeyinin çıkartılması 539 4.7.2 Raf yüzeyinin takılması 539

4.8 Dondurulacak gıda kabının değiştirilmesi 540

4.8.1 Dondurulacak gıda kabının çıkartılması 540 4.8.2 Dondurulacak gıda kabının takılması 540

4.9 Buzmatik'in değiştirilmesi 541

4.9.1 Buzmatik'in çıkartılması 541 4.9.2 Buzmatik'in takılması 541

4.10 LED Üst aydınlatmanın değiştirilmesi 542

4.10.1 LED Lambanın Sökülmesi 542 4.10.2 Üst LED Işığın Takılması 543

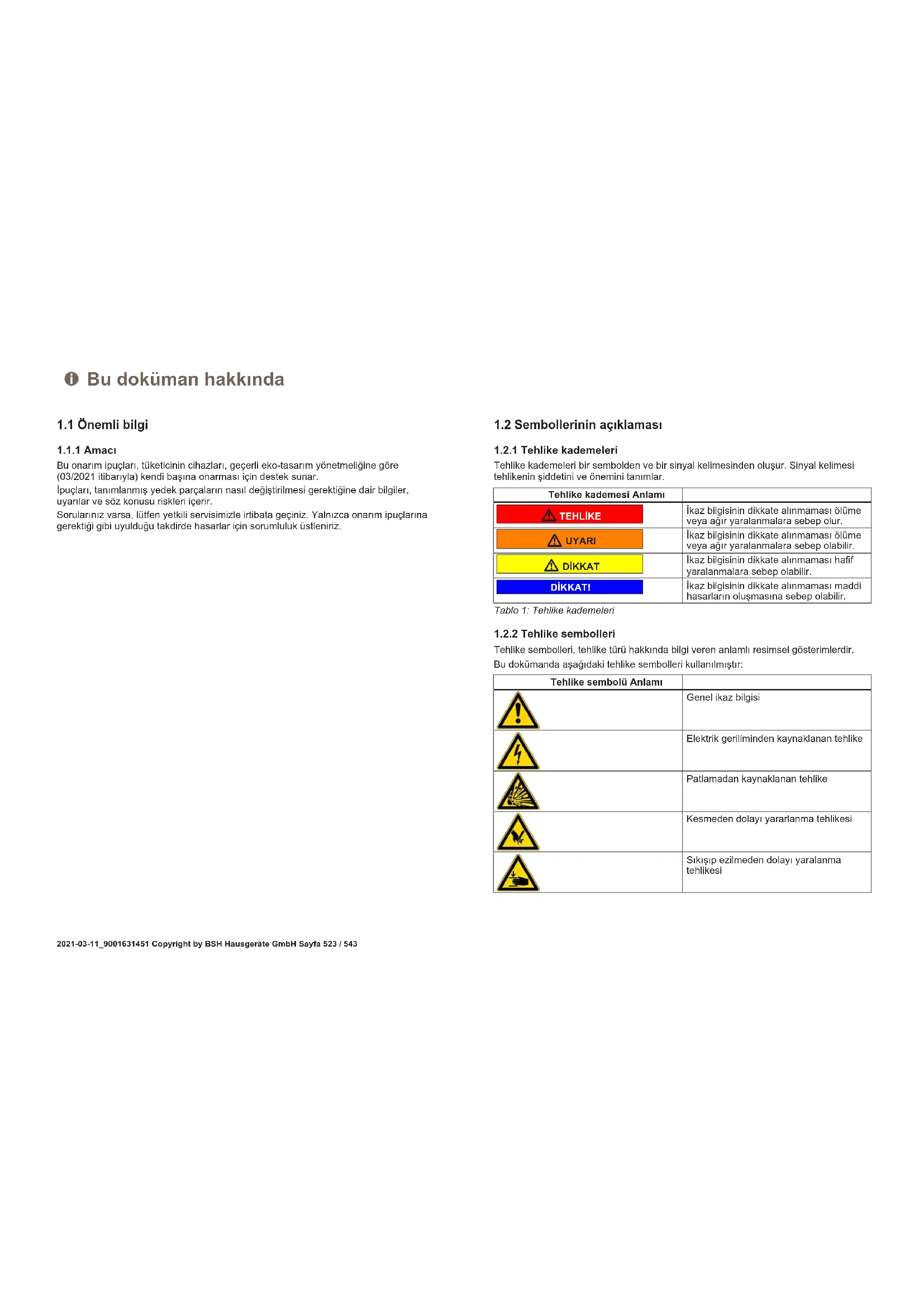

Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre

(03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimize irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Bu doküman hakkında

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnek, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisini göstermektedir. Tehlikeleri önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!

• Elektrik bölümlerinde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir. Cihaz çalışmalarına başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerektirilir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanılmalıdır.

Ağır ve hareketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

• Koruyucu ayakkabı giyin. Yere düşmemesi için ağır parçaları emniyete alın.
• Hareketli parçaların arasına vücut parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike! Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Yildiz Tornavida PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida Biçak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kit icinde

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkarılmıştır.

4.1.2 Kapı contasının takılması

i	Yeni kapi kontasin kaliniği, eskii kapi kontasin kaliniğindan biraz farkli olalilir. Bu, kapinin kapanma özelligi ne uzun sureli iglevini etkilemez.
i	Cihazinizda ayarlanabilir menteşeler veva menteş ekleri varsa, kapinin kapanma özelligi daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarım

1. Conta için oluğu hasar bakımından kontrol edin.

1. Conta için oluk hasarlı ise,
2. Müşteri hizmetleriyle irtibata geçin.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez.

Kapı contasını yerine yerleştirmeden önce contanın düzeltilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

Onarım

1. Contanın tamamını adım adım oluğun içine bastırın.

Kapı contası takılmıştır.

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Bıçak 10 mm x 1,6 mm x 200 mm

Ön koşul:

Cihazın fişi çekilir. Kapalı.

4.2.1 Kapı tutamağının çıkarılması

1. İki vidalı kapağı sökün (1).
2. Vidaları sökün (2).
3. Kapı tutamağını çıkarın (3).

Kapı tutamağı çıkarılmıştır.

4.2.2 Kapı tutamağının takılması

Ters sıra ile monte edin.

Onarım

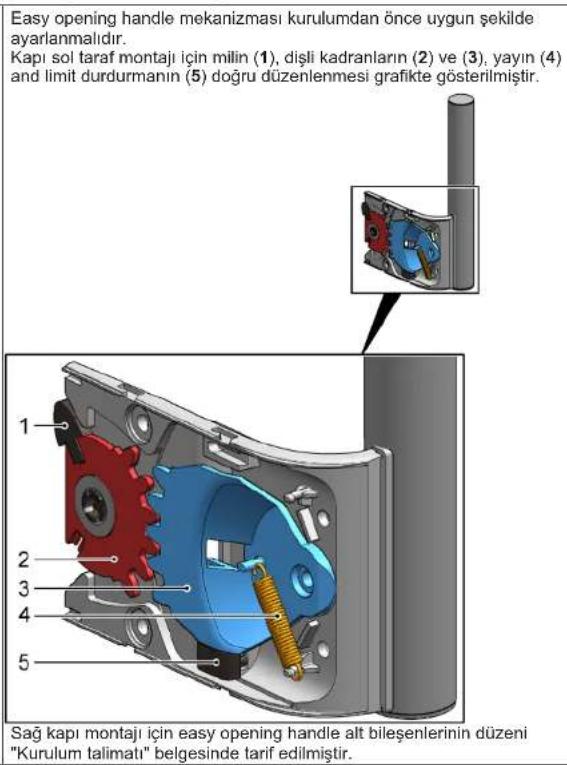

4.3 Easy opening handle tutamağının değiştirilmesi

Özel yardımcı ekipman:

Yıldız Tornavida PH2. Ön koşul: Cihazın fişi çekilir. Kapı açık.

4.3.1 Easy opening handle tutamağının sökülmesi

1. Easy opening handle tutamağının kapağını çıkarın (1).
2. Vidaları sökün (2).

Easy opening handle tutamağı söküldü.

4.3.2 Easy opening handle tutamağının takılması

Ters sıra ile monte edin.

Onarım

4.4 Üst menteşenin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onarım:

Cihazın fişi çekilir. Cihazın iç donanımları çıkarılmıştır.

4.4.1 Kapı menteşesinin sökülmesi

Onarım

1. Cihazı arka tarafına yatırın.

2.1. Üst menteşe kapağını iki tarafa da bastırın (1).

1. Üst menteşe kapağını çıkarın (2).
2. Üst menteşe kapağını çıkarın (3).

Onarım

3.1. Vidaları sökün (1).

1. Üst menteşeyi çıkarın (2).

Kapının üst menteşesi çıkarılmıştır.

4.4.2 Kapı menteşesinin takılması

Ters sırayla monte edin.

Onarım

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI

Ağır, büyük cihazlar!

Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. Cihazı hareket ettirmek için iki kişi gereklidir. Sadece uygun aletler ve ekipmanlar kullanın.

DİKKAT

Keskin köşe!

Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır.

UYARI

Eğik cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın.

DİKKAT

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma. Bileşenleri düşmeye karşı emniyete alın.

DİKKAT!

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın.

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike.

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. Onarım sonrasında VDE 0701 veya ilgili yörede özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!

Elektrik çarpması sebebiyle ölüm

Onarıma bağlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle kesin.

Ön kapı:

Cihazın fişi çekilir. Cihazın iç donanımları çıkarılmıştır.

Onarım

4.5.1 Kapı menteşesinin sökülmesi

1. Cihazı arka tarafına yatırın.

Onarım

2.1 Üst menteşe paçasını iki tarafından bastırın (1).

1. Üst menteşe kapağını çıkarın (2).
2. Üst menteşe kapağını takın (3).

3.1 Kablo kutusu kapağını çıkarın (1). 2. Kablo korumasını çıkarın (2).

1. Elektrik kablo/soket bağlantısını sökünüz (3).
2. Vidaları sökün (4).
3. Üst menteşeyi çıkarın (5).

Kapının üst menteşesi çıkarılmıştır.

4.5.2 Kapı menteşesinin takılması

Ters sıra ile monte edin.

Onarım

4.6 Kapının alt menteşesinin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ağır, büyük cihazlar!

Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. Cihazı hareket ettirmek için iki kişi gereklidir. Sadece uygun aletler ve ekipmanlar kullanın.

Keskin köşe!

Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır.

Eğitimli cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmaları

Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma. Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın.

Ön koşul:

Cihazın fişi çekilir. Cihazın iç donanımları çıkarılmıştır. Cihaz arka tarafına yatırılmıştır. Üst menteşe çıkarılır.

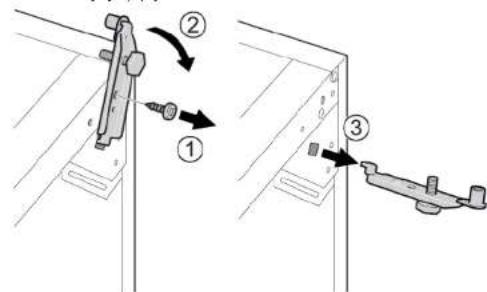

4.6.1 Kapının alt menteşesinin değiştirilmesi

1. Kapıyı sökün.

2.1. Vidayı sökün (1).

1. Alt menteşeyi (2) çevirin.
2. Alt menteşeyi (3) çıkarın.

Alt menteşe çıkarılmıştır.

4.6.2 Kapının alt menteşesinin takılması

Ters sıra ile monte edin.

Onarım

4.7 Raf yüzeyinin değiştirilmesi

Ön koşul: Kapı açık.

4.7.1 Raf yüzeyinin çıkarılması

Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkarılmıştır.

4.7.2 Raf yüzeyinin takılması

Ters sıra ile monte edin.

Onarım

4.8 Dondurulacak gıda kabının değiştirilmesi

Ön koşul: Kapı açık.

4.8.1 Dondurulacak gıda kabının çıkarılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Dondurulacak gıda kabını çıkarın (2).

Dondurulacak gıda kabı çıkarılmıştır.

4.8.2 Dondurulacak gıda kabının takılması

Ters sıra ile monte edin.

Onarım

4.9 Buzmatik'in değiştirilmesi

Onkap: Kapakçık.

4.9.1 Buzmatik'in çıkarılması

1. Dondurulacak gıda kabının raf yüzeyini buzmatik ile birlikte dışarı çekin (1).
2. Kancalarından (2). 3. Buzmatik'i çıkarın (3).

Buzmatik çıkarılmıştır.

4.9.2 Buzmatik'in takılması

Ters sıra ile monte edin.

Onarım

4.10 LED Üst aydınlatmanın değiştirilmesi

Özel yardımcı ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrik parçalarının onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gereklidir.

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle kesin.

DİKKAT

Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır.

Ön kapı:

Cihazın fişi çekilir. Kapı açık. Üst donanım çıkarılmıştır.

4.10.1 LED Lambanın değiştirilmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

1. LED ışığını tırnaklarından kurtarın.

Onarım

1. LED ışığını ileri hareket ettirerek sokun.

LED ışığı sokuldu. 4.10.2 Üst LED ışınının takılması: Ters sıra ile monte edin.
