GS33VVIE0N - Külmik SIEMENS - Tasuta kasutusjuhend

Toote tüüp	Sügavkülmik
Bränd	Siemens
Mudel	GS33VVIE0N
Mõõtmed (K x L x S)	176 cm x 60 cm x 65 cm
Kaal	70 kg
Toide	230 V, 50 Hz
Energiaklass	A++
Netomaht	220 L
NoFrost funktsioon	Jah
Sisevalgustus	LED
Jäämasin	Jah, sisseehitatud
Sahtlite arv	4
Ukse tüüp	Ümberpööratav, käepidemega
Ukse tihend	Eemaldatav ja asendatav
Hinged	Ülemine ja alumine, asendatavad
Riiulid	1 klaasriiul
Külmutatud toidu anum	Eemaldatav
Remonditavus	Remondinõuanded varuosade jaoks
Saadaval olevad varuosad	Tihend, käepide, hinged, valgustus, riiul, anum, jäämasin
Puhastus ja hooldus	Enne puhastamist ühenda lahti, kasuta pehmet lappi
Ohutus	Enne sekkumist ühenda seade 60 sekundiks lahti

Korduma kippuvad küsimused - GS33VVIE0N SIEMENS

Kuidas vahetada Siemens GS33VVIE0N sügavkülmiku ukse tihendit?

Ukse tihendi vahetamiseks avage uks ja eemaldage ettevaatlikult tihend soones, alustades nurkadest. Sisestage uus tihend, soojendades seda kergelt fööniga, et paigaldamine oleks lihtsam. Veenduge, et soon ei ole kahjustatud. Vaadake juhendi punkti 4.1.

Kuidas vahetada ukse käepidet?

Kasutage Torx TX20 otsikut kahe korgi ja kruvi eemaldamiseks. Eemaldage vana käepide ja paigaldage uus vastupidises järjekorras. Enne ühendage seade alati lahti. Vaadake punkti 4.2.

Kuidas vahetada ukse ülemist hinge?

Asetage seade selili, eemaldage hinge kate, keerake lahti kaks kruvi Torx TX20-ga ja tõmmake hing välja. Paigaldamine toimub vastupidises järjekorras. Ettevaatust muljumisohu suhtes. Punkt 4.4.

Kuidas vahetada ülemist LED-valgustit?

Ühendage seade lahti, eemaldage ülemised siseseadmed. Liigutage valgustit vasakule, et ühendus lahti ühendada, seejärel vabastage konksud ja eemaldage see eestpoolt. Paigaldage uus vastupidises järjekorras. Punkt 4.10.

Kuidas puhastada sügavkülmikut?

Ühendage seade lahti ja tühjendage see. Puhastage sisemust pehme lapiga ja sooja seebiveega. Ärge kasutage abrasiivseid vahendeid. Kuivatage põhjalikult enne uuesti ühendamist. Juhinduge kasutusjuhendist.

Mida teha, kui uks ei sulgu korralikult?

Kontrollige, et ukse tihend ei ole deformeerunud või kahjustatud. Vajadusel reguleerige hinged. Tihendit saab soojendada ja ümber kujundada. Kui probleem püsib, vahetage tihend. Vaadake punkti 4.1.

Kuidas sügavkülmikut sulatada?

Sellel mudelil on NoFrost funktsioon, mis ei vaja käsitsi sulatamist. Kui tekib jää, kontrollige, et uks sulgub hästi ja tihend on terve.

Kuidas temperatuuri reguleerida?

Temperatuuri reguleeritakse juhtpaneelilt (vastavalt mudelile). Soovitatav temperatuur on -18°C külmutatud toidu säilitamiseks. Vaadake kasutusjuhendit.

Kuidas vahetada külmutatud toidu anumat?

Avage uks, tõmmake anum täielikult välja enda poole, seejärel tõstke see eemaldamiseks üles. Paigaldage uus anum, lükates seda kuni vastukohani. Punkt 4.8.

Kust leida originaalseid Siemens varuosi?

Varuosad on saadaval Siemens teeninduskeskuses või spetsialiseeritud veebisaitidel. Kasutage alati originaalosi, et tagada ohutus ja korralik töö. Viited on toodud juhendis (nt [00340865] Torx otsiku jaoks).

KASUTUSJUHEND GS33VVIE0N SIEMENS

4.1 Uksetihendi vahetamine 143

4.4 Ülemise uksehinge vahetamine 148

4.4.1 Uksehinge eemaldamine 148 4.4.2 Uksehinge paigaldamine 150

4.5 Ülemise uksehinge vahetamine (uks koos kuvaga) 151

4.5.1 Uksehinge eemaldamine 152 4.5.2 Uksehinge paigaldamine 153

4.6 Alumise uksehinge vahetamine 154

4.6.1 Alumise uksehinge vahetamine 154 4.6.2 Alumise uksehinge paigaldamine 154

4.7 Riiuli vahetamine 155

4.7.1 Riiuli eemaldamine 155 4.7.2 Riiuli paigaldamine 155

4.8 Külmutatud toidu mahuti vahetamine 156

4.8.1 Külmutatud toidu mahuti eemaldamine 156 4.8.2 Külmutatud toidu mahuti paigaldamine 156

4.9 Jääkuubikute resti vahetamine 157

4.10 Ülemise LED-tule vahetamine 158

4.10.1 LED-tule eemaldamine 158 4.10.2 Ülemise LED-tule paigaldamine 159

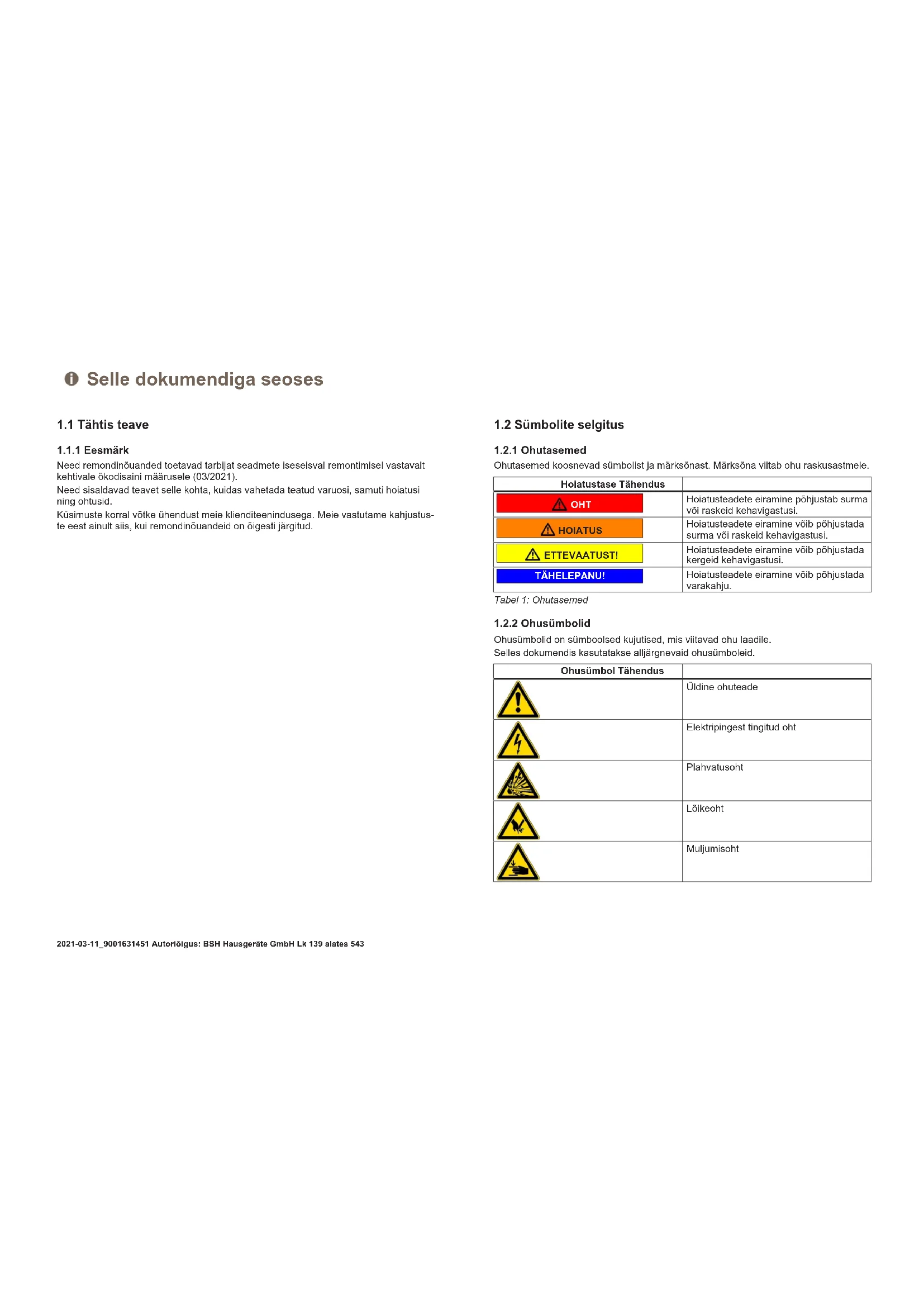

Selle dokumendiga seoses

1.1 Oluline teave

1.1.1 Eesmärk

Need remondijuhised toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondijuhiseid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutusseadmed

Ohutusseadmed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Alljärgnevas näites on näidatud hoiatus, millega hoiatatakse liikuvatest osadest tingitud elektrilöögi eest. Nimetatud on meede ohu vältimiseks.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse järgmisi üldisi sümboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
2	Lihtsa nōuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Elektriliste osade remondil tehtud vead võivad põhjustada elektrilöögi! Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. Pärast remonti tuleb teha ohutuskatse vastavalt standardile VDE 0701 ja riiklikele eeskirjadele.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus.

Oht seadme ohutusele/talitlusele!

Kasutage ainult originaalvaruosasid. Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! - Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transpordiliine.

4.1 Ukse tihendi vahetamine

Märkus: Uks on lahti.

1. Tõmmake ukse tihend poorist välja.

• Ukse tihend on eemaldatud.

i	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tõöd.
i	Kui teie seadmel on reguleeritavad hinged või hingekinitused, saate sulgemismehhanismi hiljem sobivaks sattida.
i	Väikesed augud uksetihendis on vajalikud ùhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. Kui tihendi soon on kahjustatud, pöörduge klienditeeninduse poole.
2. Uksetihendi kerge koverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tõmmata.

1. Lükake tihendi otsad soone üla- ja alanurka.

Remont

1. Vajutage terve tihend jupphaaval soonde.

Uksetihend on paigaldatud.

4.2 Käepideme vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Nõue: Seade on toitest lahutatud. Uks on lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).

2. Keerake lahti kaks kruvi (2). 3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

4.2.2 Käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Lihtsalt avatava käepideme (easy opening handle) vahetamine

Eritööriistad:

Ristpeaga kruvikeeraja PH2

Nõue:

Seade on toitest lahutatud. Uks on lahti.

4.3.1 Lihtsalt avatava käepideme (easy opening handle) eemaldamine

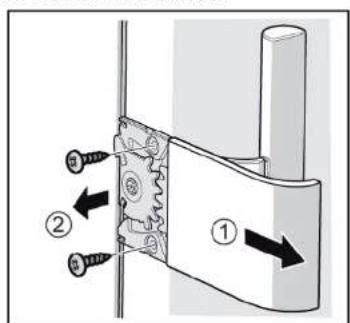

1. Eemaldage lihtsalt avatava käepideme (easy opening handle) kate (1).

2. Keerake lahti kaks kruvi (2).

Lihtsalt avatav käepide (easy opening handle) on eemaldatud.

4.3.2 Lihtsalt avatava käepideme (easy opening handle) paigaldamine

Lihtsalt avatava käepideme (easy opening handle) mehhanism tuleb enne paigaldamist õigesti paika sättida. Tõukurvara (1), hammaskvadrantide (2) ja (3), vedru (4) ning käigupiiriku (5) õige korraldus ukse vasakpoolse paigalduse korral on näha joonisel.

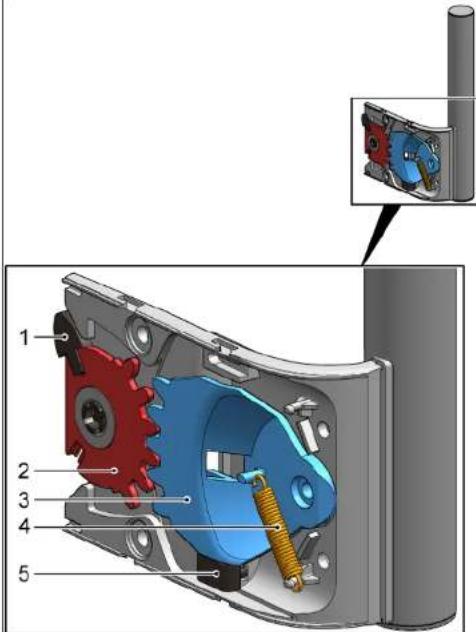

Lihtsalt avatava käepideme (easy opening handle) allosade korraldus ukse parempoolse paigalduse korral on toodud paigaldusjuhistes.

Paigaldage vastupidises järjekorras.

Remont

4.4 Ülemise uksehinge vahetamine

Eritööriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid. Seadme liigutamiseks on vaja kaht inimest. Kasutage vaid sobivaid tööriistu ja varustust.

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

4.4.1 Uksehinge eemaldamine

Remont

1. Pange seade tagaküljele.

2.1. Vajutage ülemise hinge katet mõlemal pool (1).

1. Nihutage ülemise hinge kate välja (2).
2. Eemaldage ülemise hinge kate (3).

Remont

3.1. Keerake lahti kaks kruvi (1). 2. Eemaldage ülemine hing (2).

Ülemine uksehing on eemaldatud. 4.4.2 Uksehinge paigaldamine Paigaldage vastupidises järjekorras.

Remont

4.5 Ülemise uksehinge vahetamine (uks koos kuvaga)

Eritööriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe saanud spetsialistid. Seadme liigutamiseks on vaja kaht inimest. Kasutage vaid sobivaid tooristu ja varustust.

ETTEVAATUST!

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Akuvatest osadest tingitud vigastused. Kinnitage osa allakukkumise vastu.

TAHELEPANUI

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused võivad põhjustada klientide vara kahjustusi.

Kui remont on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osi peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

gust lahti vähemalt 60 sekundit varem.

Nõue:

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

Remont

4.5.1 Uksehinge eemaldamine

1. Pange seade tagaküljele.

Remont

2.1. Vajutage ülemise hinge katet mõlemal pool (1). 2. Nihutage ülemise hinge kate välja (2). 3. Eemaldage ülemise hinge kate (3).

3.1. Eemaldage kaablikarbi kate (1). 2. Eemaldage kaablikaitse (2). 3. Lahutage elektriühendus (3). 4. Keerake lahti kaks kruvi (4). 5. Eemaldage ülemine hing (5).

Ülemine uksehing on eemaldatud.

4.5.2 Uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.6 Alumise uksehinge vahetamine

Eritööriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid. Seadme liigutamiseks on vaja kaht inimest. Kasutage vaid sobivaid tööriistu ja varustust.

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused võivad põhjustada klientide vara kahjustusi.

Seade on toitest lahutatud. Seadme sisearmaluur on eemaldatud. Seade on pandud tagaküljele. Ülemine hing on eemaldatud.

4.6.1 Alumise uksehinge vahetamine

1. Eemaldage uks.

2.1. Keerake kruvi lahti (1).

2. Keerake alumine hing välja (2). 3. Eemaldage alumine hing (3).

Alumine hing on eemaldatud.

4.6.2 Alumise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.7 Riiuli vahetamine

Märkus: Uks on lahti.

4.7.1 Riiuli eemaldamine

Tõmmake riiul välja.

Riiul on eemaldatud.

4.7.2 Riiuli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.8 Külmutatud toidu mahuti vahetamine

Märkus: Uks on lahti.

4.8.1 Külmutatud toidu mahuti eemaldamine

1. Tõmmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage külmutatud toidu mahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.8.2 Külmutatud toidu mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.9 Jääkuubikute resti vahetamine

Noe:

Uks on lahti.

1. Tõmmake välja riiul külmutatud toidu mahuti ja jääkuubikute restiga (1).
2. Vabastage haagid (2)
3. Eemaldage jääkuubikute rest (3).

Jääkuubikute rest on eemaldatud.

4.10 Ülemise LED-tule vahetamine

Eritööriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Likuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad! Löikehaavad. Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud. Uks on lahti. Ülemine sisearmatuur on eemaldatud.

4.10.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

1. Vabastage LED-tule haagid.

Remont

1. Eemaldage LED-tuli, liigutades seda ettepoole.

LED-tuli on eemaldatud. 4.10.2 Ülemise LED-tule paigaldamine. Paigaldage vastupidises järjekorras.
