GS33VVIE0N - Fagyasztó SIEMENS - Ingyenes használati útmutató

Termék típusa	Fagyasztó
Márka	Siemens
Modell	GS33VVIE0N
Méretek (M x Szé x Mé)	176 cm x 60 cm x 65 cm
Súly	70 kg
Tápellátás	230 V, 50 Hz
Energiaosztály	A++
Nettó űrtartalom	220 L
NoFrost funkció	Igen
Belső világítás	LED
Jégkészítő	Igen, beépített
Fiókok száma	4
Ajtó típusa	Fordítható, fogantyúval
Ajtótömítés	Kivehető és cserélhető
Zsanérok	Felső és alsó, cserélhető
Polcok	1 üvegpolc
Fagyasztott élelmiszer tároló	Kivehető
Javíthatóság	Javítási tanácsok az alkatrészekhez
Elérhető alkatrészek	Tömítés, fogantyú, zsanérok, világítás, polc, tároló, jégkészítő
Tisztítás és karbantartás	Tisztítás előtt húzza ki a hálózatból, puha ruhát használjon
Biztonság	Bármilyen beavatkozás előtt 60 másodpercre húzza ki a készüléket

Gyakran ismételt kérdések - GS33VVIE0N SIEMENS

Hogyan kell kicserélni a Siemens GS33VVIE0N fagyasztó ajtótömítését?

Az ajtótömítés cseréjéhez nyissa ki az ajtót, és óvatosan távolítsa el a tömítést a horonyból, a sarkoknál kezdve. Helyezze be az új tömítést, hajszárítóval enyhén melegítve a beillesztés megkönnyítésére. Győződjön meg arról, hogy a horony nem sérült. Lásd a használati útmutató 4.1 szakaszát.

Hogyan kell kicserélni az ajtó fogantyúját?

Használjon Torx TX20 fejet a két sapka és csavar eltávolításához. Vegye le a fogantyút, és szerelje fel az újat fordított sorrendben. Mindig húzza ki a készüléket előtte. Lásd 4.2 szakasz.

Hogyan kell kicserélni a felső ajtózsanért?

Helyezze a készüléket a hátára, távolítsa el a zsanér fedelét, csavarja ki a két csavart Torx TX20-cal, és vegye ki a zsanért. A szerelés fordított sorrendben történik. Figyeljen a zúzódásveszélyre. 4.4 szakasz.

Hogyan kell kicserélni a felső LED világítást?

Húzza ki a készüléket, távolítsa el a felső belső berendezéseket. Mozgassa a világítást balra a csatlakozás szétválasztásához, majd engedje ki a kampókat, és húzza ki előre. Szerelje fel az újat fordított sorrendben. 4.10 szakasz.

Hogyan kell tisztítani a fagyasztót?

Húzza ki a készüléket és ürítse ki. Tisztítsa meg a belsejét puha ruhával és langyos szappanos vízzel. Ne használjon súrolószereket. Alaposan szárítsa meg, mielőtt visszacsatlakoztatja. Lásd a használati útmutatót.

Mit tegyek, ha az ajtó nem záródik rendesen?

Ellenőrizze, hogy az ajtótömítés nem deformálódott vagy sérült. Szükség esetén állítsa be a zsanérokat. A tömítés melegíthető és újraformázható. Ha a probléma továbbra is fennáll, cserélje ki a tömítést. Lásd 4.1 szakasz.

Hogyan kell kiolvasztani a fagyasztót?

Ez a modell NoFrost funkcióval rendelkezik, nem igényel kézi leolvasztást. Ha jég képződik, ellenőrizze, hogy az ajtó jól zár-e, és a tömítés sértetlen-e.

Hogyan kell beállítani a hőmérsékletet?

A hőmérséklet a vezérlőpanelen állítható be (modelltől függően). Az ajánlott hőmérséklet -18°C a fagyasztott élelmiszerek tárolásához. Lásd a használati útmutatót.

Hogyan kell kicserélni a fagyasztott élelmiszer tárolót?

Nyissa ki az ajtót, húzza ki teljesen a tárolót maga felé, majd emelje fel a kivételhez. Szerelje fel az új tárolót, tolja be ütközésig. 4.8 szakasz.

Hol találom az eredeti Siemens alkatrészeket?

Az alkatrészek a Siemens vevőszolgálatánál vagy szaküzletekben érhetők el. A biztonság és a megfelelő működés érdekében mindig eredeti alkatrészeket használjon. A hivatkozások a használati útmutatóban találhatók (pl. [00340865] a Torx fejhez).

HASZNÁLATI ÚTMUTATÓ GS33VVIE0N SIEMENS

4.1.2 A hűtőszekrény ajtajának összeszerelése

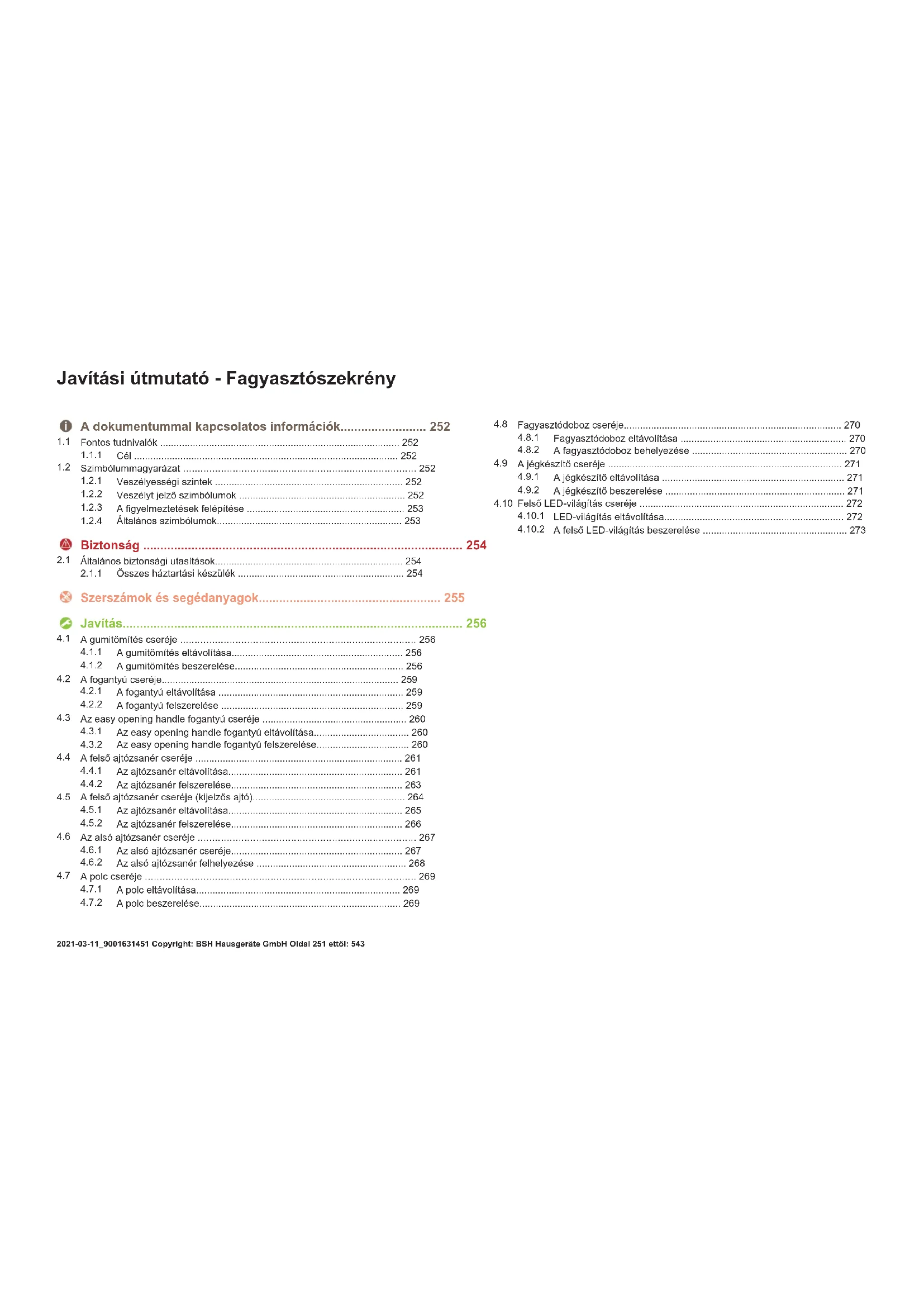

Javítási útmutató - Fagyasztószekrény

1 A dokumentummal kapcsolatos információk 252

1.1 Fontos tudnivalók 252

1.1.1 Cél 252

1.2 Szimbólummagyarázat 252

1.2.1 Veszélyességi szintek 252 1.2.2 Veszélyt jelző szimbólumok 252 1.2.3 A figyelmeztetések felépítése 253 1.2.4 Általános szimbólumok 253

Biztonság 254

2.1 Általános biztonsági utasítások 254

2.1.1 Minden háztartási készülék 254

Szerszámok és segédanyagok 255

Javítás 256

4.2 A fogantyú cseréje 259

4.2.1 A fogantyú eltávolítása 259 4.2.2 A fogantyú felszerelése 259

4.3 Az easy opening handle fogantyú cseréje 260

4.3.1 Az easy opening handle fogantyú eltávolítása 260 4.3.2 Az easy opening handle fogantyú felszerelése 260

4.4 A felső ajtózsanér cseréje 261

4.4.1 Az ajtózsanér eltávolítása 261 4.4.2 Az ajtózsanér felszerelése 263

4.5 A felső ajtózsanér cseréje (kijelzős ajtó) 264

4.5.1 Az ajtózsanér eltávolítása 265 4.5.2 Az ajtózsanér felszerelése 266

4.6 Az alsó ajtózsanér cseréje 267

4.6.1 Az alsó ajtózsanér cseréje 267 4.6.2 Az alsó ajtózsanér felhelyezése 268

4.7 A polc cseréje 269

4.7.1 A polc eltávolítása 269 4.7.2 A polc beszerelése 269

4.8 Fagyasztódoboz cseréje 270

4.8.1 Fagyasztódoboz eltávolítása 270 4.8.2 A fagyasztódoboz behelyezése 270

4.9 A jégkészítő cseréje 271

4.9.1 A jégkészítő eltávolítása 271 4.9.2 A jégkészítő beszerelése 271

4.10 Felső LED-világítás cseréje 272

4.10.1 LED-világítás eltávolítása 272 4.10.2 A felső LED-világítás beszerelése 273

A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információt tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei. A veszely megelőzésére szolgálo intézkedesek és tiltasok.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Az elektromos alkatrészek hibás javítása áramütéshez vezethet! A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt

Viseljen védőcipőt. Biztosítsa leesés ellen a nehéz alkatrészeket. Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

Elektrosztatikusan érzékeny alkatrészek (ESD-k) károsodásának veszélye!

Kizárólag eredeti pótalkatrészeket használjon. Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetékeket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Védörongy [00342013]	60 cm x 50 cm	###
PH2 csillagcsavar- húzó
TX20 Torx bilhegy [00340865]	6,3 mm (1/4")
Laposfejü csavar- húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

Követelmény: Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az uy gomitōimits vastagsága enyhén elterhet a régi gomitōimits vas-tagāgátol. Ez nem befolyasolja az ajócsukás MODját ès hossú tátu mücködéset.
	Ha a készüléköben beallithato zsanérok vagy zsanérrögzitèsek vannak, utolag optimalizálhatja a becsukás MODját.
	A gomitōimitsben lévő après, oldalsó lyukak FUNCIONálisak (a szellözs-hez szükségesek). Ezek nem gyartási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. Ha gumitömítés barázdája sérült: -Vegye fel a kapcsolatot az ügyfélszolgálattal.
2. A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

Beszereli a gumitomitest.

4.2 A fogantyú cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfejű csavarhúzó Hegy 10 mm x 1,6 mm x 200 mm

Követelmény:

A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút.

4.2.2 A fogantyú felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 Az easy opening handle fogantyú cseréje

Különleges eszközök

PH2 csillagcsavarhúzó. Követelmény: A készüléket le kell választani az áramellátásról. Az ajtó nyitva van.

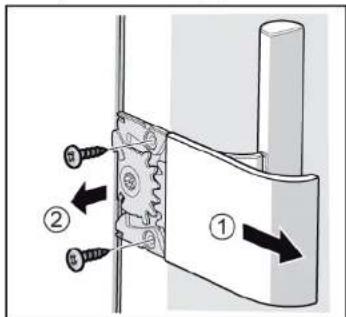

4.3.1 Az easy opening handle fogantyú eltávolítása

1. Távolítsa el az easy opening handle fogantyú fedelét (1).
2. Csavarja ki a két csavart (2).

Eltávolította az easy opening handle fogantyút.

4.3.2 Az easy opening handle fogantyú felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A felső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódásos sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt! Eleső alkatrészek miatti sérülés, Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

Javítás

Fordítsa a készüléket a hátára.

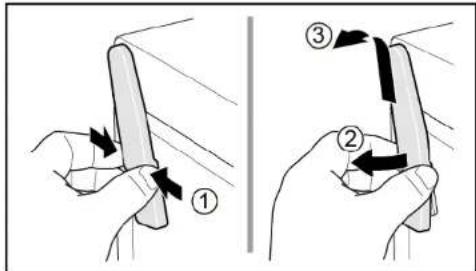

1. 2.1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

Húzza el a felső zsanér burkolatot.

1. Távolítsa el a felső zsanér burkolatát (3).
2. Javítás

3.1. Csavarja ki a két csavart (1).

Távolítsa el a felső zsanért (2).

1. Távolítsa el a felső zsanért (2).

Távolítsa el a felső ajtózsanért. 4.4.2 Az ajtózsanér felszerelése Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A felső ajtózsanér cseréje (kijelzős ajtó)

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

eső alkatrészek miatti sérülés,

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt.

Az elektromos alkatrészek javítását kizárólag képzett elektromos szerelő végezheti. A javítás után végezze el a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le

a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

Javítás

4.5.1 Az ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

2.1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

1. Húzza el a felső zsanér burkolatát (2).
2. Távolítsa el a felső zsanér burkolatát (3).

3.1. Távolítsa el a kábeldoboz fedelét (1).

1. Távolítsa el a kábelburkolatot (2).
2. Válassza le az elektromos csatlakozást (3).
3. Csavarja ki a két csavart (4).
4. Távolítsa el a felső zsanért (5).

Eltávolította az ajtó felső zsanérját.

4.5.2 Az ajtózsanér felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Az alsó ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szelek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

eső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részének vagy az ügyfél lakásának (pl. padló) károsodása.

dása.

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. A készüléket a hátára fordította.

Eltávolította a felső zsanért. → 264

4.6.1 Az alsó ajtózsanér cseréje

1. Vegye le az ajtót.

2.1.Csavarja ki a csavart (1).

1. Fordítsa az alsó zsanért (2).
2. Távolítsa el az alsó zsanért (3).

Eltávolította az alsó zsanért.

Javítás

4.6.2 Az alsó ajtózsanér felhelyezése Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A polc cseréje

Követelmény: Az ajtó nyitva van

4.7.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.7.2 A polc beszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.8.2 A fagyasztódoboz behelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A jégkészítő cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A jégkészítő eltávolítása

1. Húzza ki a fagyasztódobozt a jégkészítővel (1).
2. Oldja ki a horgokat (2).
3. Távolítsa el a jégkészítőt (3).

Eltávolította a jégkészítőt.

4.9.2 A jégkészítő beszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 Felső LED-világítás cseréje

Különleges eszközök

Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készülék karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromos szerelő végezheti. A javítás után végezze el a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések. Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van. Eltávolította a készülék felső szerelvényeit.

4.10.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

1. Oldja ki a LED-világításhoz kapcsoló horgokat.

Javítás

3. Emelje el a készüléktől a LED-világítást.

• Eltávolította a LED-világítást.

4.10.2 A felső LED-világítás beszerelése Az elhelyezést fordított sorrendben végezze.

4.4.2 Montázs záró dvierok

4.5.2 Montázs záró dvierok
