Produkttype	Fryser
Merke	Siemens
Modell	GS33VVIE0N
Mål (H x B x D)	176 cm x 60 cm x 65 cm
Vekt	70 kg
Strømtilførsel	230 V, 50 Hz
Energiklasse	A++
Nyttbart volum	220 L
NoFrost-funksjon	Ja
Innvendig belysning	LED
Ismaskin	Ja, integrert
Antall skuffer	4
Dørtype	Reversibel, med håndtak
Dørtetning	Avtakbar og utskiftbar
Hengsler	Øvre og nedre, utskiftbare
Hylder	1 glasshylle
Skuff for frossenmat	Avtakbar
Reparerbarhet	Reparasjonsråd leveres for reservedeler
Tilgjengelige reservedeler	Tetning, håndtak, hengsler, belysning, hylle, skuff, ismaskin
Rengjøring og vedlikehold	Koble fra før rengjøring, bruk en myk klut
Sikkerhet	Koble fra apparatet 60 sekunder før ethvert inngrep

Ofte stilte spørsmål - GS33VVIE0N SIEMENS

Hvordan bytte dørtetning på fryser Siemens GS33VVIE0N?

For å bytte dørtetning, åpne døren og fjern forsiktig tetningen fra sporet, start fra hjørnene. Sett inn den nye tetningen, varm den lett med hårføner for å gjøre monteringen lettere. Kontroller at sporet ikke er skadet. Se avsnitt 4.1 i bruksanvisningen.

Hvordan bytte dørhåndtak?

Bruk en Torx TX20-bits for å fjerne de to hettene og skruene. Ta av håndtaket og monter det nye i motsatt rekkefølge. Koble alltid apparatet fra først. Se avsnitt 4.2.

Hvordan bytte den øvre dørhengslet?

Legg apparatet på ryggen, fjern hengseldekselet, skru ut de to skruene med en Torx TX20 og ta ut hengslet. Montering i motsatt rekkefølge. Vær oppmerksom på klemfare. Avsnitt 4.4.

Hvordan bytte den øvre LED-belysningen?

Koble fra apparatet, fjern de øvre innvendige delene. Flytt belysningen til venstre for å koble fra kontakten, løsne krokene og ta den ut foran. Monter den nye i motsatt rekkefølge. Avsnitt 4.10.

Hvordan rengjøre fryseren?

Koble fra apparatet og tøm det. Rengjør innsiden med en myk klut og lunkent såpevann. Ikke bruk slipende midler. Tørk grundig før du kobler til igjen. Se bruksanvisningen.

Hva gjør jeg hvis døren ikke lukker ordentlig?

Kontroller at dørtetningen ikke er deformert eller skadet. Juster hengslene om nødvendig. Tetningen kan varmes opp og formes på nytt. Hvis problemet vedvarer, bytt tetningen. Se avsnitt 4.1.

Hvordan avrime fryseren?

Denne modellen har NoFrost-funksjon, den trenger ikke manuell avriming. Hvis det dannes is, kontroller at døren lukker godt og at tetningen er intakt.

Hvordan stille inn temperaturen?

Temperaturen stilles inn via kontrollpanelet (avhengig av modell). Anbefalt temperatur er -18°C for oppbevaring av frossenmat. Se bruksanvisningen.

Hvordan bytte skuffen for frossenmat?

Åpne døren, trekk skuffen helt ut mot deg, løft den opp for å fjerne den. Monter den nye skuffen ved å skyve den inn til den stopper. Avsnitt 4.8.

Hvor finner jeg originale Siemens reservedeler?

Reservedeler er tilgjengelige fra Siemens kundeservice eller på spesialiserte nettsteder. Bruk alltid originale deler for å sikre sikkerhet og funksjon. Referansene er angitt i bruksanvisningen (f.eks. [00340865] for Torx-bits).

BRUKSANVISNING GS33VVIE0N SIEMENS

Foranstaltninger og forbud for at forbindre faren.

De folgende eksempler viser an adversel, der advarer mod elektrisk sted pga. spandingsfoderende delie. Foranstaltingen til at undgå faresen er naevtn.

FARE

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejalfhjelpning og service pa grund af tunge og bevgelige komponenter

Brug sikkerhedssko.
Sorg for at sikre tunge komponenter mod at falde ned.
Stik kripsdele ind i bevagelige komponenter.

Fare for apparatets sikkerhed/funktion!

1. Frigør dorpakningen fra rillen i hore og venstre hjome.

1. Fjern det overste haengsel (2).

Frostvarebeholderen er fernet.

4.8.2 Montering af frostvarebeholder

Eykaataotne tynavnte nepa.

ETIOKEUN

4.4 Avtikataoan eTavw meVTEOE troptas

Reparasjonstips - Fryser

1.1Viktig informasjon 342

1.1.1 Formal 342
1.2Forklaring av symboler 342
1.2.1 Farenivae 342
1.2.2 Faresymboler 342
1.2.3 Advarslenes struktur 343
1.2.4 Generelle symboler 343

Sikkerhet 344

2.1 Generelle sikkerhetsinstruktjoner 344

2.1.1 Allehusholdningsapparater 344

Verktoy og hjelpemidler 345

Reparasjon 346

4.1 Utskifting av dorpakning 346

4.3 Utskiftning av easy opening handle 350

4.3.1 Demontering av easy opening handle 350
4.3.2 Montering av easy opening handle 350

4.4 Utskifting av ovre dorhengsel 351

4.4.1 Demontering av dorghengsel 351
4.4.2 Montering av dorhengsel.. 353

4.5 Utskifting av Øvre dorhengsel (dor med display) 354

4.5.1 Demontering av dorhengsel 355
4.5.2 Montering av dorhengsel 356

4.6 Utskifthng av nedre dorhengsel 357

4.6.1 Utskiftning av nedre dorhengsel 357

4.6.2 Montering av nedre dorhengsel 357

4.7 Utskifting av hylle 358

4.7.1 Demontering av hylle 358
4.7.2 Montering av hylle 358

4.8 Utskifting ay beholder for frysevarer 359

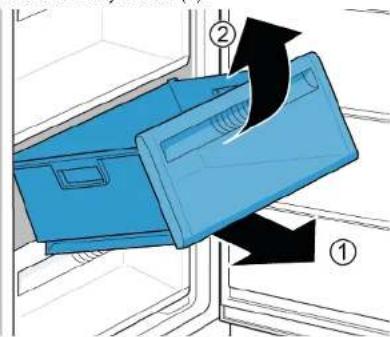

4.8.1 Demontering av beholder for frysevarer 359
4.8.2 Montering av beholder for frysevarer 359

4.9 Utskiftning av ismaskin 360

4.9.1 Demontering av ismaskin 360
4.9.2 Montering av ismaskin 360

4.10 Utskifting av overste LED-lampe 361

4.10.1 Demontering av LED-lampe 361
4.10.2 Montering av overste LED-lampe 362

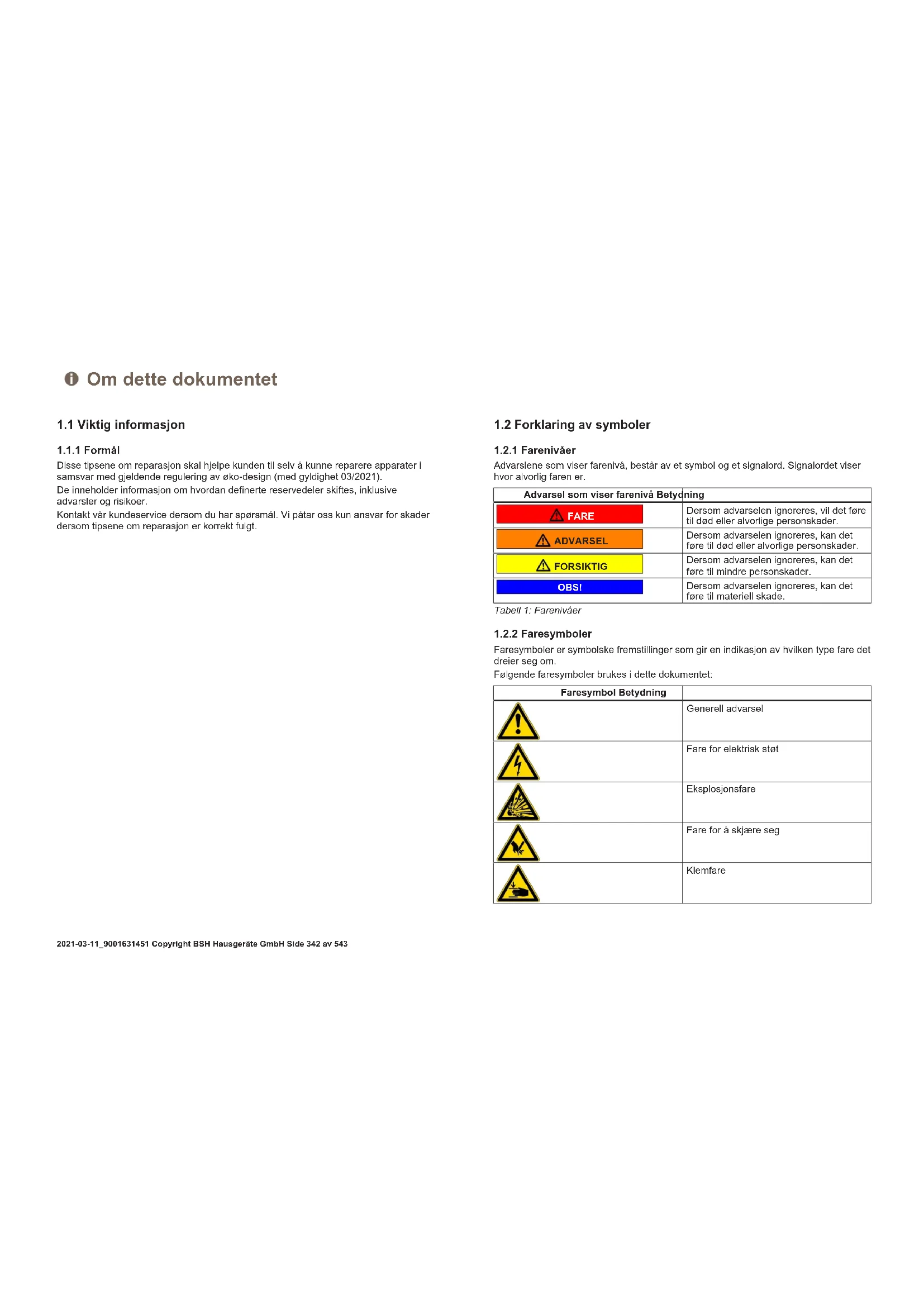

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formal

Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av 己 -design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.

Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Fareniväer

Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivae

1.2.2 Faresymboler

Faresymboler er Symbolske fremstlinger som gir en indikasjon av hvilken type fare det dreier seg om.

Folgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for ø skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

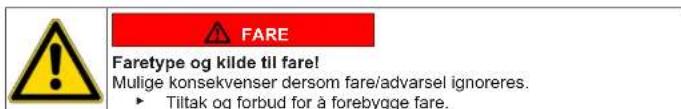

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

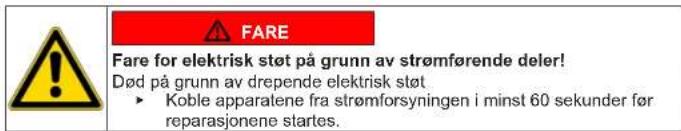

Eksemplet nedenfor viser en advarel mot elektrisk stot pa grunn av strmforende dele. Tiltaket for a unnga faren er angitt.

1.2.4 Generelle symboler

Folgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesielt tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnirger
	Identifizierung av en betingelse (hvis ...,)sá ...)
	Identifizierung av et resultat
[Start]Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruktjoner

2.1.1 Alle hushholdningsapparater

Fare for elektrisk støp på grunn av stromforende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan fere til elektrisk stot!
  Koble apparatuset fra strømnettet i minst 60 sekunder for arbeidet startes.
• Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. VDE 0701, dessi gildende forskritter i det respecive land.

Fare for personskade pa grunn av skarpe kanter!

Bruk vernehansker.

Fare for à knuge legemeldere under reparasjoner, vedlikehold, feilsoking og service par grunn av tunge og bevegelige componenter

Bruk vernesko.
Sikre tunge componenter for a hindre at de faller ned.
- Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Bruk kun originale reserverdeler.
Fare for skade pa deleer som er folsomme overfor elektrostatisk utlading (ESD)!
- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktoy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttesesklut [00342013]	60 cm x 50 cm	Inkjeteknein Vermögen-Öffentliche Wertminderungen für Hochgebau
Phillips-skrutrekker PH2
Torx-bits TX20 [00340865]	6.3 mm (1/4")
Flat skrutrekker Blad	2.4 mm x 0.4 mm x 60 mm, i sett [00341820]	1

2021-03-11 9001631451 Copyright BSH Hausgeräte GmbH Side 345 av 543

Reparasjon

4.1 Utskiftning av dorpakning

Forutsetning:
Doren er apen.

1. Løsne dorpakningen fra sporet i hýre og venstre hjørme.

1. Trekk pakningen ut av sporet.

i	Tykkelsen på den nye dorpakningen kan avvike litt fra tykkelsen på den gamle dorpakningen. Det har ingen innvirkning på lukkeatferd og langva-rig funksjon.
i	Hvis apparatet har justerbare hengsler eller hengslefester, kan du op-timalisere lukkeatferden etterpå.
i	Små sidehull i dorpakningen har en funksjon (nødvendige for ventilasjo-nen). Det dreier seg ikke omproduksjonsfeel.

Reparasjon

Litt deformasjon av dorpakningen er normalt og har ingen innvirkning

pà funksjorden. Det anbefales à rette ut dorpakningen fer den settes inn i apparatet.

Varm opp dorpakningen med en fon ell ervarmt vann og form den pa nytt med hendene.

1. Skyy pakningens hjorner overst og nederstinn i sporet.

Reparasjon

1. Trykk hele pakningen inn i sporet trinn for trinn.

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]
Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning

4.3 Utskifting av easy opening handle

Spesielle hjelpemidler:

Phillips-skrutrekker PH2
Forutsetting:
Apparatet kobles fra strormforsyningen.
Doren er apen.

4.3.1 Demontering av easy opening handle

1. Ta ay dekslet for easy opening handle (1)
2. Skru ut to skruer (2).

easy opening handle er demontert.

4.3.2 Montering av easy opening handle

Monteresimotsaltrekkefoge.

Reparasjon

4.4 Utskiftning av Øvre dorhengsel

Speiselle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

A Forsiktig

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot a skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

OBSI!

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Apparates innvendige beslag er demontert.

4.4.1 Demontering av dorhengsel

Reparasjon

1. Plasser apparatet pa baksiden.

2.1. Trykk inn det ovre hengseldekslet pa begge sider (1).

1. Beveg det ovre hengseldekslet ut (2).
2. Ta av det ovre hengseldekslet (3).

Reparasjon

3.1. Skru ut to sknuer (1).

1. Demonter øvre hengsel (2).

Øvre dorhengsel er demontert.
4.4.2 Montering av dorhengsel
Monteres imotsatt rekkefolge.

Reparasjon

4.5 Utskifting av Øvre dorhengsel (dør med display)

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot a skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

Personskade pà grunn av fallende deler,

Sikre componenten sa den ikke kan falle ned.

OBSI!

Fare for at deleer kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

FARE

Fare for elektrisk stot pa grunn av strømforende deler!

Livsfare pa grunn av elektrisk stot ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter parasjonen mā du sεrgé for at det ufores en sikherhetstest iht. VDE 0701 eller geldende forskritter i det respective land

FARE

Fare for elektrisk stot pa grunn av strømforende deler!

Dóp pá grunn av dépende elektrisk stôt

reparasjonene startes.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Apparatets innvendige beslag er demontert.

Reparasjon

4.5.1 Demontering av dorhengsel

1. Plasser apparatet pa baksiden.

Reparasjon

2.1. Trykk inn det ovre hengseldekslet pa begge sider (1).
2. Beveg det Øvre hengseldekslet ut (2).
3. Ta av det ovre hengseldekslet (3).

3.1 Ta av kabelboksdekslet (1). 2.Fiem kabelbeskyttelsen (2
3. Koble fra den elektriske tilkoblingen (3).
4. Skru ut to skruer (4).
5.Demonter avre hengsel (5).

Ovre dorhengsel demontert.

4.5.2 Montering av dorhengsel

Monteres i motsattrekkefolge.

Reparasjon

4.6 Utskifting av nedre dorrhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

A ForsIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot ä skli ut.

A ForsIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

OBSI

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparalet kobles fra stromforsyningen.
Apparalets innvendige beslag er demonlert.
Apparatet plasseres pa baksiden.
Oyre hengsel er demontert.354

4.6.1 Utskifting av nedre dorhengsel

1. Demonter doren.

2.1. Skru ut skruen (1).

1. Drei den nedre hengselen ut (2).
2. Demoner nedre hengsel (3).

Nedre hengsel demontert.

4.6.2 Montering av nedre dorhengsel

Monteres i motsatt rekkefge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning:
Doren er apen.

4.7.1 Demontering av hylle

Trekk ut hyllen.

Hyellen er demonter.

4.7.2 Montering av hylle

4.8 Utskifting av beholder for frysevarer

Forutsetning:
Daren er apen.

4.8.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer halt ut (1).
2. Ta ut beholderen for frysevarer (2).

Beholderen for frysevarer er demontert.

4.8.2 Montering av beholder for frysevarer

Monteresimotsattrekkefolge.

Reparasjon

4.9 Utskifting av ismaskin

Forutsetning:
Daren er apen.

4.9.1 Demontering av ismaskin

1. Trekk ut hyllen med beholderen for frysevarer med ismaskinen (1).
2. Løsne krokene (2). 3. Ta ut ismaskinen (3).

4.10 Utskifting av overste LED-lampe

Speiselle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0.4 mm x 60 mm, i sett [00341820]

Fare for elektrisk stot pa grunn av stromforende deler!

Livsfare pa grunn av elektrisk stot ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.

Etter reparasjonen ma du sorge for at det utfores en sikkerhets

test iht.VDE 0701 ellgeldende forskrifter i det respektive land.

FARE

Fare forelektrisk stot pa grunn av stromforende deler!

Død pá grunn av drepende elektrisk stôt

Koble apparatene fra strømforsyningen i minst 60 sekunder før

reparasjonene startes

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Doren er apen.
De ovre innvendige beslagene er demontert.

4.10.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

LED-lampens elektriske tikkobling kobles fra.

1. Løsne LED-lampens kroker.

Reparasjon

1. Demonter LED-lampen ved a bevege den forover.

LED-lampen er demontert.
4.10.2 Montering av overste LED-lampe
Monteres imotsattrekkefolge.

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!

Risk for personskador pa ground av vassa kanter!

Risk for fallande delar pa ground av lossade skruvar!

Risk for fallande delar pa ground av lossade skruvar!

Risk for fallande delar p a grund av lossade skruvarl

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!
