Produkttype	Fryser
Mærke	Siemens
Model	GS33VVIE0N
Dimensioner (H x B x D)	176 cm x 60 cm x 65 cm
Vægt	70 kg
Strømforsyning	230 V, 50 Hz
Energiklasse	A++
Netto kapacitet	220 L
NoFrost funktion	Ja
Indvendig belysning	LED
Isterningemaskine	Ja, integreret
Antal skuffer	4
Dørtype	Reversibel, med håndtag
Dørpakning	Aftagelig og udskiftelig
Hængsler	Øvre og nedre, udskiftelige
Hylder	1 glashylde
Beholder til frosne fødevarer	Aftagelig
Reparationsmuligheder	Reparationsrådgivning leveres til reservedele
Reservedele tilgængelige	Pakning, håndtag, hængsler, belysning, hylde, beholder, isterningemaskine
Rengøring og vedligeholdelse	Tag stikket ud før rengøring, brug en blød klud
Sikkerhed	Tag stikket ud af apparatet 60 sekunder før indgreb

Ofte stillede spørgsmål - GS33VVIE0N SIEMENS

Hvordan udskifter man dørpakningen på Siemens GS33VVIE0N fryseren ?

For at udskifte dørpakningen skal du åbne døren og forsigtigt fjerne pakningen fra rillen, startende fra hjørnerne. Indsæt den nye pakning, og varm den let med en hårtørrer for at lette monteringen. Sørg for, at rillen ikke er beskadiget. Se afsnit 4.1 i manualen.

Hvordan skifter man dørhåndtaget ?

Brug en Torx TX20-bit til at fjerne de to hætter og skruer. Fjern håndtaget og monter det nye i omvendt rækkefølge. Tag altid stikket ud af apparatet først. Se afsnit 4.2.

Hvordan udskifter man det øverste dørhængsel ?

Læg apparatet på ryggen, fjern hængslets dæksel, skru de to skruer ud med en Torx TX20, og tag hængslet ud. Montering foregår i omvendt rækkefølge. Pas på risiko for knusning. Afsnit 4.4.

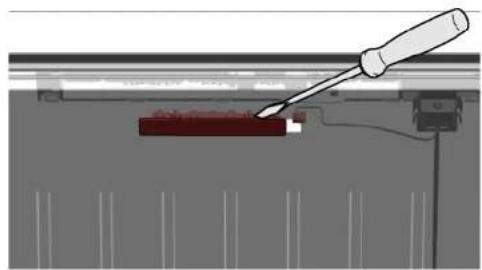

Hvordan udskifter man den øverste LED-belysning ?

Tag stikket ud af apparatet, fjern de øverste indvendige dele. Flyt belysningen til venstre for at afbryde forbindelsen, frigør derefter krogene, og tag den ud forfra. Monter den nye i omvendt rækkefølge. Afsnit 4.10.

Hvordan rengør man fryseren ?

Tag stikket ud og tøm apparatet. Rengør indersiden med en blød klud og lunkent sæbevand. Brug ikke slibende midler. Tør grundigt, før du sætter stikket i igen. Se brugsanvisningen.

Hvad gør jeg, hvis døren ikke lukker ordentligt ?

Kontrollér, at dørpakningen ikke er deformeret eller beskadiget. Justér hængslerne om nødvendigt. Pakningen kan opvarmes og omformes. Hvis problemet fortsætter, skal du udskifte pakningen. Se afsnit 4.1.

Hvordan afrimer man fryseren ?

Denne model er udstyret med NoFrost-funktionen og kræver ikke manuel afrimning. Hvis der dannes is, skal du kontrollere, at døren lukker tæt, og at pakningen er intakt.

Hvordan indstiller man temperaturen ?

Temperaturen indstilles via betjeningspanelet (afhængigt af model). Den anbefalede temperatur er -18°C til opbevaring af frosne fødevarer. Se brugsanvisningen.

Hvordan udskifter man beholderen til frosne fødevarer ?

Åbn døren, træk beholderen helt ud ved at trække den mod dig, og løft den derefter ud. Monter den nye beholder ved at skubbe den ind, indtil den stopper. Afsnit 4.8.

Hvor finder jeg originale Siemens reservedele ?

Reservedele fås hos Siemens kundeservice eller på specialiserede websteder. Brug altid originale dele for at sikre sikkerhed og korrekt funktion. Referencerne er angivet i manualen (f.eks. [00340865] til Torx-bitten).

BRUGSANVISNING GS33VVIE0N SIEMENS

1.2 Forklaring af symboler 71

1.2.1 Fareniveauer 71
1.2.2 Faresymboler 71
1.2.3 Adverslernes opbynging 72
1.2.4 Generelle symboler 72

Sikkerhed 73

2.1 Generelle sikkerhedsanvisninger 73
2.1.1 Allehusholdningsapparater 73

Varktojer og hjaelpemidler. 74

Reparation 75

4.1 Udskiftning af dorpakning.. 75

4.1.1 Fjernelse af dorpakning 75
4.1.2 Montering af dorpakning 75

4.2 Udskiftning af dorhandtag 78

4.2.1 Fjernelse af dorhandtag 78
4.2.2 Montering af dorhandtag 78

4.3 Udskifting af easy open-handtag 79

4.3.1 Fjernelse af easy open-handtag 79
4.3.2 Montering af easy open-handtag 79

4.4 Udskifting af overste dorhaengsel 80

4.4.1 Fjernelse af dorhaengsel. 80
4.4.2 Montering af dorhengsel.. 82

4.5 Udskiftning af det overste dorhaengsel (dor med display) 83

4.5.1 Fjernelse af dorhaengsel.. 84
4.5.2 Montering af dorhaengsel 85

4.6 Udskiftning af nederste dorhaengsel 86

4.6.1 Udskifting af nederste dorhaengsel.. 86
4.6.2 Montering af nederste dorhaengsel.. 86

4.7 Udskiftning af hylde 87

4.7.1 Fjernelse af hylde 87
4.7.2 Montering af hylde 87

4.8 Udskifting af frostvarebeholder 88

4.8.1 Fjernelse af frostvarebeholder 88
4.8.2 Montering af frostvarebeholder 88

4.9 Udskiftning af ismaskine 89

4.9.1 Fjemelse af ismaskine 89
4.9.2 Montering af ismaskine 89

4.10 Udskiftnig af LED-lampe foroven.. 90

4.10.1 Fjemelse af LED-lampe 90
4.10.2 Montering af LED-lampe foroven 91

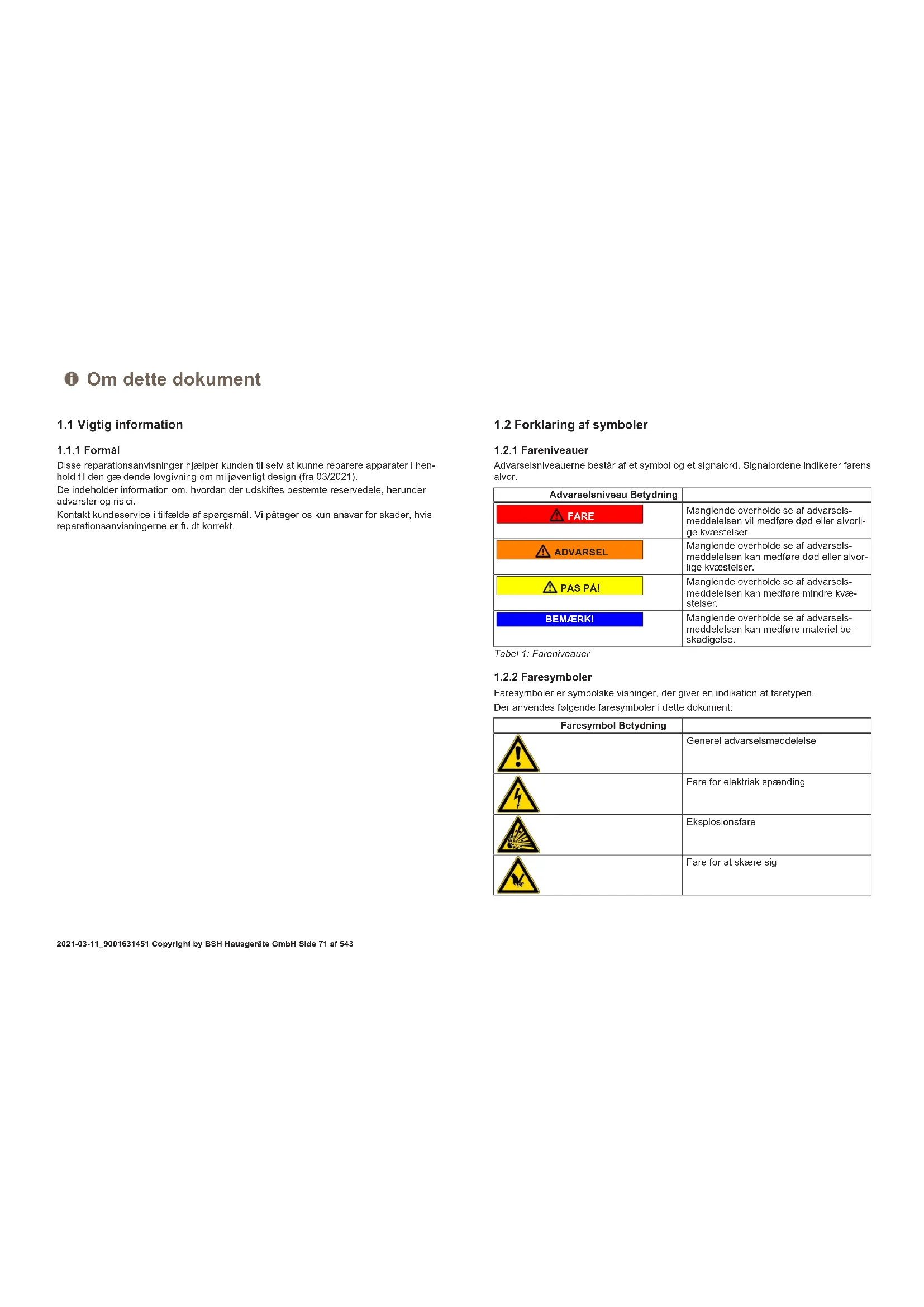

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorli-lege kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness rekvæstelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemninq
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Table 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og

Mulige falgger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsforende dele!

Dd ved elektrisk stdd

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparations pabegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et særigt tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af质地vendige værktajer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., sa...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparats display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Fejí forbindelse med reparaciones, der inveolverer elektriske componenter, kanti medrefere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, for arbejdet pabegyndes.
• Fäfter reparationen udfört en sikkerhedstest i henhold til VDE 0701 erler landspecifike forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

• Brug kun originale reservedele.
  Fare for beskadigelse af elekrostatisk folsomme komponenter (elektrostatiske afladninger)!
  Beririkke modulerne,herunder forbindelseog ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttesesklud [00342013]	60 cm x 50 cm	Inkjetikne Kevitek Onderlag Varekne kredite für Hockenleihe
Phillips-skruetraek-ker PH2
Torx-bil TX20 [00340865]	6.3 mm (1/4")
Kærvskruetraekker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]		Ø

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side 74 af 543

Reparation

4.1 Udskiftning af dorpakning

4.1.1 Fjernelse af dorpakning

1. Trak dorpakningen ud af rillen.

Dorpakningen er fjernet.

4.1.2 Montering af dorpakning

i	Tykkelsen af den nye dorpakning kan afvige en smule fra tykkelsen af den gamle dorpakning. Dette vil违法犯罪lukkemåden og den lang-sigte de fonction.
i	Hvis apparatet har justerbare hængsler erhængselbeslag, kan lukke-maden afterfolgende optimeres.
i	Små sidehuller i dorpakninger er Funktionelle (nødvendige til lufttilf- relse). De er ikke produktionsfelj.

Reparation

1. Kontrolier rilen til pakningen med hensyn til beskadigelse.

1. Hvis rilen til pakningen er beskadiget: - Kontakt kundeservice.

En smule deformation pa dorpakninger er normalt og pavirker违法犯罪. Det anbefales til at glatte dorpakninger, for den sætes i apparatet.

Opvardorpakningen med en hartrer erler varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Reparation

1. Tryk hele pakningen trinvist i rillen.

Dorpakningen er monteret.

4.2 Udskiftning af dorhandtag

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kaervskruetraekker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling

Apparatet er afbrudt fra stromforsyningen.
Daren er aben.

4.2.1 Fjernelse af dorhandtag

1. Fjern de to skruehaelter (1).

2. Skru de to skruer ud (2).

3. Fjern dhrhandtaget (3).

Dorhandtaget er fjernet.

4.2.2 Montering af dorhandtag

Monteri omvendt rakkefolge.

Reparation

4.3 Udskiftning af easy open-handtag

Nodvendig voarktoj:

Phillips-skruetrakker PH2

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Doren er aben.

4.3.1 Fjernelse af easy open-handtag

1. Fjern easy open-handtagets afdækning (1).
2. Skru de to skruer ud (2).

Easy open-handtaget er fiernet.

4.3.2 Montering af easy open-handtag

Monté i omvendr rækkefolge.

Reparation

4.4 Udskiftning af overste dorhaengsel

Nodvendig voektoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vare to personer om at flytte apparatet.
Brug kun egnet vaerktoj og udstyr.

PAS PAI

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparatet er afbrudt fra stromforsyningen.
Indvendigt tilbehør i apparate ter fjernet.

4.4.1 Fjernelse af dorhangsel

Reparation

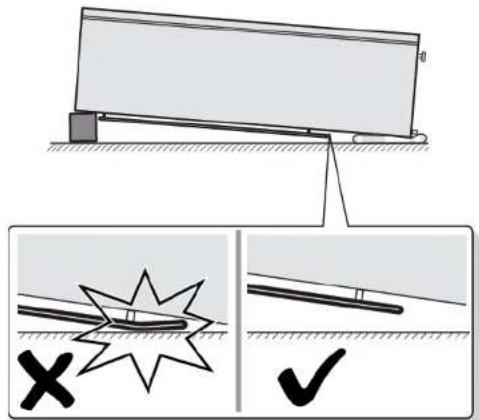

1. Laeg apparatuset med bagsiden nedad.

2.1. Tryk det overste haengsels afdakning pa begge sider (1).

1. Bevæg det øverste haengsels afdækning ud (2).
2. Fjern det overste haengsels afdaekning (3).

Reparation

3.1. Skru de to skruer ud (1).

Det overste dorhaengsel er fjemet.
4.4.2 Montering af dorhengsel
Monter i omvendr riekkefge.

Reparation

4.5 Udskiftning af det overste dorhaengsel (dor med display)

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug kun egnet vaerktj og udstyr

PAS PA!

Skarpe kanter!

Snittlaesioner

Brug beskytteseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Fare for elektrisk stød pga. spændingsforende dele!

sfare pga.elektrisk std i tilfaelde af ukorrekt reparation
Elektriske dele skal repareres af kvalificerede elektrikere.
Fá after reparationen udførnt en sikkerhedstest i henhold til VDE
0701 ell er landespecifikke forskrifter

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Dod ved elektrisk stod

Afbryd apparater fra stromforsyninger i mindst 60 sekunder, f#r

reparationer pabegyndes.

Preindstilling:

Apparatet er afbrudt fra strormforsyningen.
Indvendigt tilbehør i apparatet er fjernet.

Reparation

4.5.1 Fjernelse af dorhangsel

1. Læg apparatet med bagsiden nedad.

Reparation

2.1. Tryk det overste haengsels afdaekning pa begge sider (1).
2. Bevæg det øverste haengsels afdækning ud (2).
3. Fjern det overste haengsels afdaekning (3).

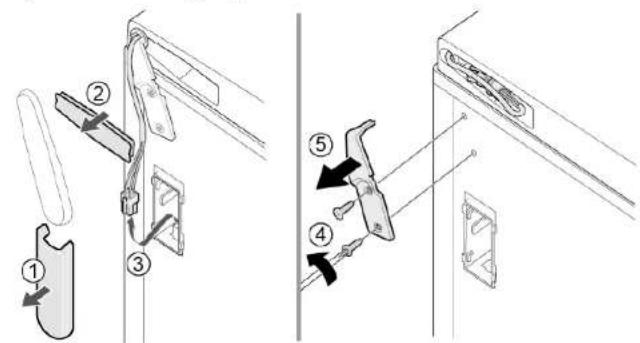

3.1.Fjern kabelboksens afdekning (1).
2. Fjern kabelbeskyttelsen (2).
3. Afbryd den elektriske tilstunning (3).
4. Skru de to skruer ud (4)
5. Fjern det overste haengsel (5).

Det overste dorhaengsel er fjernet.

4.5.2 Montering af dorhaengsel

Monteri ovmendr raskkefolge.

Reparation

4.6 Udskiftning af nederste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryq-og muskelskader

Arbeje til fjernelse af apparatets dor ber kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug kun egnet vaerktj og udstyr

PAS PAI

Skarpe kanter!

Sinitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Oglebrud/klemskade

Beskadigelse af andre apparatdele ellkundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparaet er fjernet.
Apparatet er lagt med bagsiden nedad.
Det overste haengsel er fiernet. 83

4.6.1 Udskiftning af nederste dorhengsel

1. Fjern doren.

2.1. Skru skruen ud (1)

1. Drej det nederste haengsel ud (2).
2. Fjern det nederste haengsel (3).

Det nederste haengsel er fjernet.

4.6.2 Montering af nederste dorhengsel

Monteri omvendr rækkefolge.

Reparation

4.7 Udskiftning af hylde

4.7.1 Fjernelse af hylde

• Traek hylden ud.

Hylden er fjernet.

4.7.2 Montering af hylde

Monté i omvendr rækkefolge.

Reparation

4.8 Udskifting af frostvarebeholder

Montéiomvendtrækkefolge.

Reparation

4.9 Udskifting af ismaskine

4.9.1 Fjernelse af ismaskine

1. Traek frysevarbeholderylden med ismaskinen ud (1).
2. Friggo krogene (2). 3. Fjern ismaskinen (3).

Ismaskinen er fjernet.

4.9.2 Montering af ismaskine

Monteri omvendr raskefolge.

Reparation

4.10 Udskifting at LED-lampe foroven

Nodvendig voarktoj:

Kaervskruetraekker Blad 2,4 mm x 0.4 mm x 60 mm i saettet [00341820]

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Deren eraben.
Indvendigt tilbehør foroven er fjernet.

4.10.1 Fjernelse af LED-lampe

1. Bevag LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Friger LED-lampens kroge.

Reparation

1. Fjern LED-lampen ved at bevaage den fremad.

LED-lampen er fjernet.

4.10.2 Montering af LED-lampe foroven

Monteriomvendtrakkefolge.

Om dette dokumentet. 342

Dorpakningen er demontert.

1. Kontroller at sporet for pakningen ikke har skader.

1. Hvis sporet for pakningen er skadet:

2. Kontakt kundeservice.

Dorpakningen er montert.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Side 348 av 543

Reparasjon

Apparatet kobles fra stromforsyningen.
Doren er apen.

Skade pa andre deler pa apparatet ell er i kundens hjem, f.eks. gulv.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Koble apparatusene fra strormforsyninger i minst 60 sekunder før

Skade pa andre deler pa apparatet ellkundens hjem, feks. gulv.

Ismaskinen er demontert.

4.9.2 Montering av ismaskin

Monteres i motsattrekkefolge.

Reparasjon

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE

Dörpackningen har tagits bort.

4.1.2 Montera dörrpackning

Dörhandtaget har tagits bort.

4.2.2 Montera dörrhandtag

Dorrens ovre gangjarn har tagits bort.

Det nedre gangjarnet har tagits bort.

Hyllan har tagits bort.

4.7.2 Montera hylla

Ismaskinen har tagits bort.

4.9.2 Montera ismaskin

LED-lampan har tagits bort.

4.10.2 Montera oversta LED-lampan
