GS33VVIE0N - Mraznička SIEMENS - Bezplatný návod na obsluhu

Typ produktu	Mraznička
Značka	Siemens
Model	GS33VVIE0N
Rozmery (V x Š x H)	176 cm x 60 cm x 65 cm
Hmotnosť	70 kg
Napájanie	230 V, 50 Hz
Energetická trieda	A++
Čistá kapacita	220 L
Funkcia NoFrost	Áno
Vnútorné osvetlenie	LED
Výrobník ľadu	Áno, vstavaný
Počet zásuviek	4
Typ dverí	Otočné, s rukoväťou
Tesnenie dverí	Odoberateľné a vymeniteľné
Závesy	Horný a dolný, vymeniteľné
Poličky	1 sklenená polička
Zásobník na mrazené potraviny	Odoberateľný
Opraviteľnosť	Poskytnuté rady na opravu pre náhradné diely
Dostupné náhradné diely	Tesnenie, rukoväť, závesy, osvetlenie, polička, zásobník, výrobník ľadu
Čistenie a údržba	Pred čistením odpojte, použite mäkkú handričku
Bezpečnosť	Pred akýmkoľvek zásahom odpojte spotrebič na 60 sekúnd

Často kladené otázky - GS33VVIE0N SIEMENS

Ako vymeniť tesnenie dverí mrazničky Siemens GS33VVIE0N?

Pri výmene tesnenia dverí otvorte dvere a opatrne odstráňte tesnenie z drážky, začnite od rohov. Vložte nové tesnenie, mierne ho zahrejte sušičom vlasov, aby ste uľahčili umiestnenie. Uistite sa, že drážka nie je poškodená. Pozrite si časť 4.1 návodu.

Ako vymeniť rukoväť dverí?

Pomocou Torx TX20 odstráňte dva krytky a skrutky. Odstráňte rukoväť a namontujte novú v opačnom poradí. Predtým vždy odpojte spotrebič. Pozrite si časť 4.2.

Ako vymeniť horný záves dverí?

Položte spotrebič na chrbát, odstráňte kryt závesu, odskrutkujte dve skrutky Torx TX20 a vyberte záves. Montáž vykonajte v opačnom poradí. Dávajte pozor na riziko rozdrvenia. Časť 4.4.

Ako vymeniť horné LED osvetlenie?

Odpojte spotrebič, odstráňte horné vnútorné vybavenie. Posuňte osvetlenie doľava, aby ste odpojili konektor, potom uvoľnite háčiky a vytiahnite ho smerom dopredu. Namontujte nové v opačnom poradí. Časť 4.10.

Ako vyčistiť mrazničku?

Odpojte spotrebič a vyprázdnite ho. Vnútrajšok umyte mäkkou handričkou a vlažnou mydlovou vodou. Nepoužívajte abrazívne prostriedky. Dôkladne osušte pred opätovným pripojením. Pozrite si používateľskú príručku.

Čo robiť, ak sa dvere nezatvárajú správne?

Skontrolujte, či tesnenie dverí nie je deformované alebo poškodené. V prípade potreby nastavte závesy. Tesnenie je možné zohriať a tvarovať. Ak problém pretrváva, vymeňte tesnenie. Pozrite si časť 4.1.

Ako odmraziť mrazničku?

Tento model je vybavený funkciou NoFrost, nevyžaduje manuálne odmrazovanie. Ak sa tvorí ľad, skontrolujte, či dvere dobre tesnia a tesnenie je neporušené.

Ako nastaviť teplotu?

Teplota sa nastavuje na ovládacom paneli (podľa modelu). Odporúčaná teplota je -18 °C pre skladovanie mrazených potravín. Pozrite si návod na použitie.

Ako vymeniť zásobník na mrazené potraviny?

Otvorte dvere, úplne vytiahnite zásobník smerom k sebe, potom ho zdvihnite a vyberte. Nový zásobník nasuňte až na doraz. Časť 4.8.

Kde nájdem originálne náhradné diely Siemens?

Náhradné diely sú k dispozícii v servisnom stredisku Siemens alebo na špecializovaných stránkach. Vždy používajte originálne diely na zabezpečenie bezpečnosti a správnej funkcie. Referencie sú uvedené v návode (napr. [00340865] pre Torx nástavec).

NÁVOD NA OBSLUHU GS33VVIE0N SIEMENS

4.2 Vymena dverovej uchytky 440

4.2.1 Odoberanie dverovej uchytky 440 4.2.2 Montaz dverovej uchytky 440

4.4 Vymena horného závesu dverí 442

4.4.1 Odoberanie zavesu dvierok 442 4.4.2 Montaz zavesu dvierok 444

4.5 Vymena horného zavesu dvierok (dvierka s displejom) 445

4.5.1 Odoberanie zavesu dvierok 446 4.5.2 Montaz zavesu dvierok 447

4.6 Vymena spodneho zavesu dvierok 448

4.6.1 Vymena spodneho zavesu dvierok 448 4.6.2 Montaz spodneho zavesu dvierok 449

4.7 Vymena odkladacej plochy 450

4.7.1 Odobratie odkladacej plochy 450 4.7.2 Montaz odkladacej plochy 450

4.8 Vymena nádoby nazmrazené potraviny 451

4.8.1 Odobratie nadoby na zmrazené potravy.. 451 4.8.2 Montaz nádoby nazmrazené potraviny 451

4.9 VymenaVyrobnika Iadu 452

4.9.1 Odobratie vyrobnika Iadu 452 4.9.2 Montaz vyrobnika Iadu 452

4.10 Vymena homého LED svetla 453

4.10.1 Odobratie LED osvetlenia 453 4.10.2 Montáž horného LED svetla 454

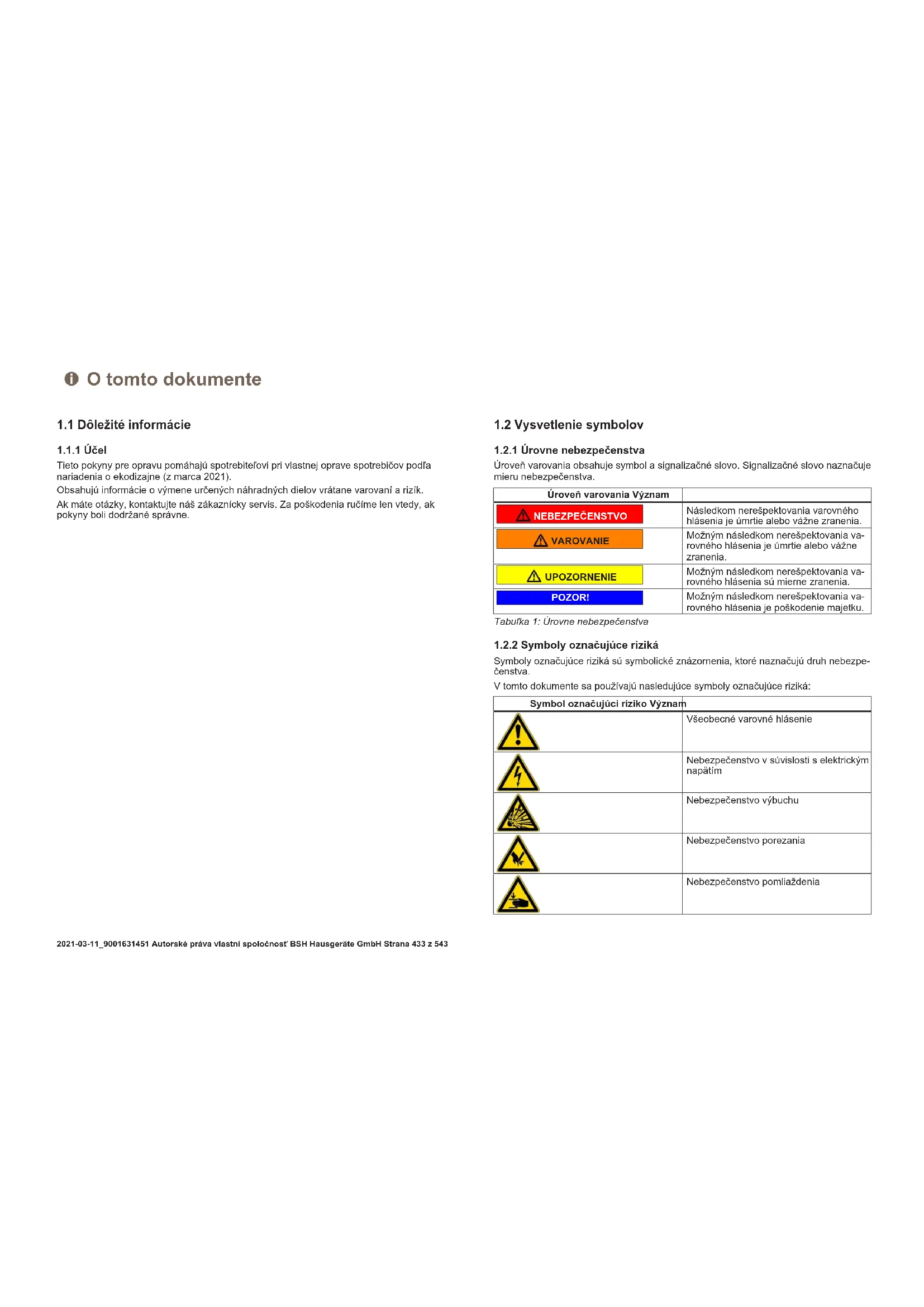

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovania pred rizikami.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak boli pokyny dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

Üroveñ varovania Význam
ANEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je umttrie alebo vázne zranenia.
VAROVANIE	Možnám následkom nerešpektovania va-rovného hlásenia je umttrie alebo vázne zranenia.
UPOZORNENIE	Možnám následkom nerešpektovania va-rovného hlásenia su mieme zranenia.
POZORI	Možnám následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabuľka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
!	Věobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiaciou

Tabuľka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné náslédky pri ignorovani nebezpeçenstva/varovania. Opatrenia a zákazy na zabrànenie nebezpeçenstvu.

Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predidenie nebezpečenstvu.

Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektrickým prúdom! - Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce. - Po oprave zariadenia vykonajte bezpečnostný test v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

	Hrúbka nového tesnienia dvierok sa moze mIERE odilšovat od hrúbky stareho tesnienia dvierok. NeovplyvnI to zatváranie ani funkčnost z dhlodobého hladiska.
	Ak má vás spotrebrić nastavitelné závesy alebo závesové úchytky, po- stupne možete optimalizovat spósoB zatvárania.
	Malé bočné dierky v tesneni dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú vyrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. Ak je drážka tesnenia poškodená.
2. Kontaktujte zákaznícky servis.

3

Mierna deformácia tesnenia dvierok je normálna a neovplyvňuje jeho funkciu. Odporúča sa vyrovnať tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitím fénu alebo horúcej vody a manuálne ho vyrovnávajte.

1. Hore a dole vťahujte rohy tesnenia do drážky.

Oprava

1. Jedno miesto po druhom vťahujte celé tesnenie do drážky.

4.2 Výměna dverovej úchytky

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Plochý skrutkovač Čepeľ 10 mm x 1,6 mm x 200 mm

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené.

4.2.1 Odoberanie dverovej úchytky

1. Odoberte dve krytky skrutiek (1).
2. Odskrutkujte dve skrutky (2).
3. Odoberte dverovú úchytku (3).

Dverová úchytka je odobratá.

4.2.2 Montáž dverovej úchytky

Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Križovskrultkova PH2 Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené.

4.3.1 Odoberanie uchytky easy opening handle

1. Odoberte kryt uchytky easy opening handle (1). 2. Odskrutkujte dve skrutky (2).

Uchytka easy opening handle je odobratá.

4.3.2 Montáž uchytky easy opening handle

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr.

podlahy.

Zaistite komponent proti pádu.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

4.6 Výmena spodného závesu dvierok

ŠPECIÁLNE nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Ťažké, objemné spotrebiče!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebiča by mal vykonávať školený personál. Na presunutie spotrebiča sa vyžadujú dve osoby.

Použite vhodné nástroje a vybavenie.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

Noste ochranné rukavice.

VAROVANIE

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždeniny

Zaistite spotrebiče proti zošmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvoľnení skrutiek!

Poranenie padajúcimi dielmi. Zaistite komponent proti pádu.

POZORI

Riziko pádu dielov po uvoľnení skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté. Spotrebič je na zadnej strane.

Horný záves je odobratý.445

4.6.1 Výmena spodného závesu dvierok

1. Odoberte dvierka.

2.1.Odskrutkujte skrutku (1).

1. Otočením vyberte spodný záves (2).
2. Odoberte spodný záves (3).

Spodný záves je odobratý.

Oprava

4.6.2 Montáž spodného závesu dvierok

4.7 Vymena odkladacej plochy

Požiadavka: Dvierka sú otvorené.

Požiadavka: Dvierka sú otvorené.

4.8.1 Odobratie nádoby na zmrazené potravy
