Τύπος προϊόντος	Καταψύκτης
Μάρκα	Siemens
Μοντέλο	GS33VVIE0N
Διαστάσεις (Υ x Π x Β)	176 εκ x 60 εκ x 65 εκ
Βάρος	70 κιλά
Τροφοδοσία	230 V, 50 Hz
Ενεργειακή κλάση	A++
Καθαρή χωρητικότητα	220 L
Λειτουργία NoFrost	Ναι
Εσωτερικός φωτισμός	LED
Παγομηχανή	Ναι, ενσωματωμένη
Αριθμός συρταριών	4
Τύπος πόρτας	Αναστρέψιμη, με λαβή
Στεγανοποιητικό πόρτας	Αφαιρούμενο και αντικαταστάσιμο
Μεντεσέδες	Πάνω και κάτω, αντικαταστάσιμοι
Ράφια	1 γυάλινο ράφι
Θήκη κατεψυγμένων τροφίμων	Αφαιρούμενο
Επισκευασιμότητα	Παρέχονται συμβουλές επισκευής για ανταλλακτικά
Διαθέσιμα ανταλλακτικά	Στεγανοποιητικό, λαβή, μεντεσέδες, φωτισμός, ράφι, θήκη, παγομηχανή
Καθαρισμός και συντήρηση	Αποσυνδέστε πριν τον καθαρισμό, χρησιμοποιήστε μαλακό πανί
Ασφάλεια	Αποσυνδέστε τη συσκευή 60 δευτερόλεπτα πριν από οποιαδήποτε επέμβαση

Συχνές ερωτήσεις - GS33VVIE0N SIEMENS

Πώς να αντικαταστήσετε το στεγανοποιητικό πόρτας του καταψύκτη Siemens GS33VVIE0N;

Για να αντικαταστήσετε το στεγανοποιητικό πόρτας, ανοίξτε την πόρτα και αφαιρέστε προσεκτικά το στεγανοποιητικό από την αυλάκωση ξεκινώντας από τις γωνίες. Τοποθετήστε το νέο στεγανοποιητικό θερμαίνοντάς το ελαφρά με πιστολάκι μαλλιών για να διευκολυνθεί η τοποθέτηση. Βεβαιωθείτε ότι η αυλάκωση δεν έχει υποστεί ζημιά. Συμβουλευτείτε την ενότητα 4.1 του εγχειριδίου.

Πώς να αλλάξετε τη λαβή της πόρτας;

Χρησιμοποιήστε ένα εξάρτημα Torx TX20 για να αφαιρέσετε τα δύο καπάκια και τις βίδες. Αφαιρέστε τη λαβή και τοποθετήστε τη νέα με αντίστροφη σειρά. Αποσυνδέετε πάντα τη συσκευή πριν. Βλ. ενότητα 4.2.

Πώς να αντικαταστήσετε τον πάνω μεντεσέ της πόρτας;

Τοποθετήστε τη συσκευή στην πλάτη της, αφαιρέστε το κάλυμμα του μεντεσέ, ξεβιδώστε τις δύο βίδες με ένα Torx TX20 και τραβήξτε έξω τον μεντεσέ. Η συναρμολόγηση γίνεται με αντίστροφη σειρά. Προσοχή στον κίνδυνο σύνθλιψης. Ενότητα 4.4.

Πώς να αντικαταστήσετε τον πάνω φωτισμό LED;

Αποσυνδέστε τη συσκευή, αφαιρέστε τον άνω εσωτερικό εξοπλισμό. Μετακινήστε τον φωτισμό προς τα αριστερά για να αποσυνδέσετε τη σύνδεση, στη συνέχεια ελευθερώστε τους γάντζους και βγάλτε τον από μπροστά. Τοποθετήστε τον νέο με αντίστροφη σειρά. Ενότητα 4.10.

Πώς να καθαρίσετε τον καταψύκτη;

Αποσυνδέστε τη συσκευή και αδειάστε την. Καθαρίστε το εσωτερικό με ένα μαλακό πανί και ζεστό σαπουνόνερο. Μη χρησιμοποιείτε λειαντικά προϊόντα. Στεγνώστε καλά πριν ξανασυνδέσετε. Ανατρέξτε στο εγχειρίδιο χρήσης.

Τι να κάνω αν η πόρτα δεν κλείνει σωστά;

Ελέγξτε ότι το στεγανοποιητικό πόρτας δεν είναι παραμορφωμένο ή κατεστραμμένο. Ρυθμίστε τους μεντεσέδες αν χρειαστεί. Το στεγανοποιητικό μπορεί να θερμανθεί και να αναμορφωθεί. Αν το πρόβλημα επιμένει, αντικαταστήστε το στεγανοποιητικό. Βλ. ενότητα 4.1.

Πώς να ξεπαγώσετε τον καταψύκτη;

Αυτό το μοντέλο είναι εξοπλισμένο με λειτουργία NoFrost, δεν απαιτεί χειροκίνητη απόψυξη. Αν σχηματιστεί πάγος, ελέγξτε ότι η πόρτα κλείνει καλά και ότι το στεγανοποιητικό είναι ανέπαφο.

Πώς να ρυθμίσετε τη θερμοκρασία;

Η θερμοκρασία ρυθμίζεται μέσω του πίνακα ελέγχου (ανάλογα με το μοντέλο). Η συνιστώμενη θερμοκρασία είναι -18°C για τη διατήρηση των κατεψυγμένων τροφίμων. Συμβουλευτείτε το εγχειρίδιο χρήσης.

Πώς να αντικαταστήσετε τη θήκη κατεψυγμένων τροφίμων;

Ανοίξτε την πόρτα, βγάλτε τελείως τη θήκη τραβώντας την προς το μέρος σας, στη συνέχεια σηκώστε την για να την αφαιρέσετε. Τοποθετήστε τη νέα θήκη σπρώχνοντας μέχρι τέρμα. Ενότητα 4.8.

Πού μπορώ να βρω γνήσια ανταλλακτικά Siemens;

Τα ανταλλακτικά είναι διαθέσιμα από το τμήμα εξυπηρέτησης πελατών της Siemens ή από εξειδικευμένους ιστότοπους. Χρησιμοποιείτε πάντα γνήσια ανταλλακτικά για να διασφαλίσετε την ασφάλεια και τη σωστή λειτουργία. Οι αριθμοί αναφοράς αναγράφονται στο εγχειρίδιο (π.χ. [00340865] για το εξάρτημα Torx).

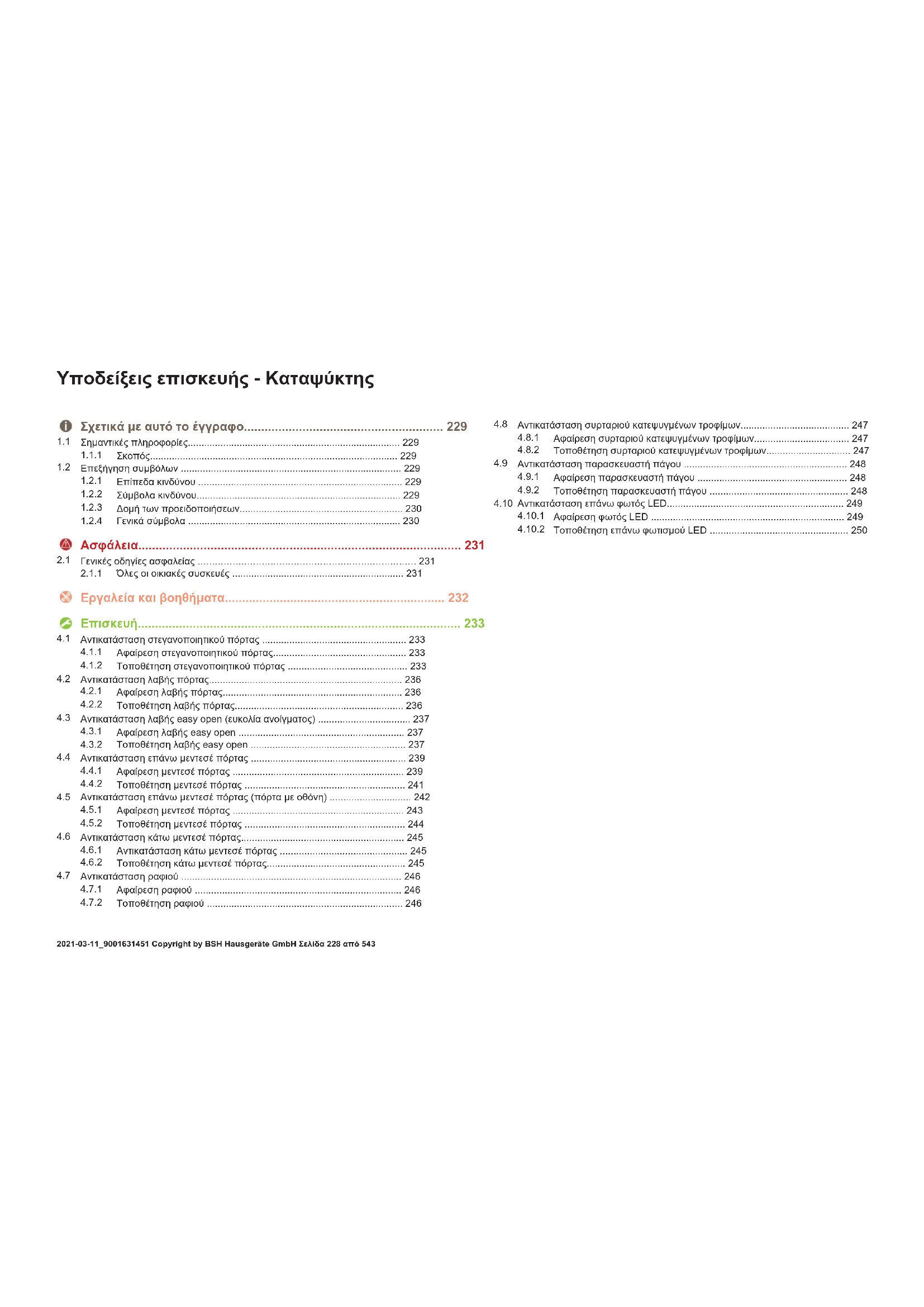

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GS33VVIE0N SIEMENS

Υποδείξεις επισκευής - Καταψύκτης

1 Σχετικά με αυτό το εγχειρίδιο 229

1.1 Σημαντικές πληροφορίες 229

1.1.1 229 1.2 Επεξήγηση συμβόλων 229 1.2.1 Επίπεδα κινδύνου 229 1.2.2 Σύμβολα κινδύνου 229 1.2.3 230 1.2.4 Τεχνικά σύμβολα 230

Ασφάλεια 231

2.1 Γενικές οδηγίες ασφαλείας 231

2.1.1 Όλες οι οικιακές συσκευές 231

Εργαλεία και βοηθήματα 232

Εγκατάσταση 233

4.1 Αντικατάσταση στεγανωτικού παρεμβύσματος 233

4.1.1 Αφαίρεση στεγανωτικού παρεμβύσματος 4.1.2 Τοποθέτηση στεγανωτικού παρεμβύσματος 233

4.2 Αντικατάσταση λαβής πόρτας 236

4.2.1 Αφαίρεση λαβής πόρτας 236 4.2.2 Τοποθέτηση λαβής πόρτας 236

4.3 Αντικατάσταση λαβής easy open (εύκολο άνοιγμα) 237

4.3.1 Αφαίρεση λαβής easy open 237 4.3.2 Τοποθέτηση λαβής easy open 237

4.4 Αντικατάσταση έξω μέντιοε πόρτας 239

4.4.1 Αφαίρεση μέντιοε πόρτας 239 4.4.2 Τοποθέτηση ένθετης πόρτας 241

4.5 Αντικατάσταση έξω μέντιοε πόρτας (τρίτη οβόνη) 242

4.5.1 Αφαίρεση ένθετης πόρτας 243 4.5.2 Τοποθέτηση ένθετης πόρτας 244

4.6 Αντικατάσταση κάτω μέντιοε πόρτας 245

4.6.1 Αντικατάσταση κάτω ένθετης πόρτας 245 4.6.2 Τοποθέτηση κάτω ένθετης πόρτας 245

4.7 Αντικατάσταση παρμπρίζ 246

4.7.1 Αφαίρεση παρμπρίζ 246 4.7.2 Τοποθέτηση παρμπρίζ 246

4.8 Αντικατάσταση συμπιεστή κατευθυνόμενων προϊόντων 247

4.8.1 Αφαίρεση συμπιεστή κατευθυνόμενων προϊόντων 247 4.8.2 Τοποθέτηση συμπιεστή κατευθυνόμενων προϊόντων 247

4.9 Αντικατάσταση παρασκευάστριας μάγου 248

4.9.1 Αφαίρεση παρασκευάστριας μάγου 248 4.9.2 Τοποθέτηση παρασκευάστριας μάγου 248

4.10 Αντικατάσταση έξω φωτός LED 249

4.10.1 Αφαίρεση φωτός LED 249 4.10.2 Τοποθέτηση έξω φωτιού LED 250

Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτό το εγχειρίδιο επισκευής υποστηρίζει τους καταναλωτές στην επισκευή των συσκευών του ιδίου, σύμφωνα με τον ισχύοντα κανονισμό (από 03/2021). Παρέχει πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων των πληροφοριών κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές που οφείλονται σε μη τήρηση των οδηγιών επισκευής που ακολουθούνται.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφαλείας αποτελούνται από ένα σύμβολο και μια λέξη. Η ένδειξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Eπιτέδο έροειδοποηης Σημαίασια
KINΔYNOΩ	H μη τήρησου του προειδοποιπικόν μηνμαος Τα σθυγήσε σε θέναιτοῦ σε οβαβαρούς τραμαπιαμός.
ΠΡΟΕΙΟΝΟΙΗΞH	H μη τήρησου του προειδοποιπικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε θέναιτοῦ σε οβαβαρούς τραμαπιαμός.
ΠΡΟΣOXH	H μη τήρησου του προειδοποιπικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε μικρούς τραμαπιαμός.
ΠΡΟΣOXHΙ	H μη τήρησου του προειδοποιπικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε έλεkes ζημίες της ἀδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που υποδηλώνουν το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται σε αυτό το έγγραφο:

Σύβολo κινδύνου Σημαία
!	Γενικό προεῖδοταιθικό μήνυμα
4	Κινδύνος από ηλεκτρίκή τάη
	Κινδύνος εκρηξης
	Κινδύνος κοψίματος

ΣΧΕΤΙΚΑ ΜΕ ΑΥΤΟ ΤΟ ΕΓΓΡΑΦΟ

Σύμβολο κινδύνου Σημασία
	Κινδύνος αὐνθλιρής
	Κινδύνος ατό ταυτές εἰπιράνεις
	Κινδύνος ατό ιαχρό μαγνητικό πεδίο
	Κινδύνος ατό μη συίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Μορφή των προειδοποιήσεων

Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη μορφή.

ΚΙΝΔΥΝΟΣ

Ειδοποιείται ο κίνδυνος!

Πιθανές συνέπειες αν αγνοηθεί ο κίνδυνος/η προειδοποίηση.

Μέτρα και απαγορεύσεις για την αποφυγή του κινδύνου.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση του κινδύνου κατά την ηλεκτροπληξία λόγω ηλεκτροφόρων μερών. Αναφέρεται το είδος για την αποφυγή του κινδύνου.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέστε τις συσκευές από την παροχή ηλεκτρικού ρεύματος

Τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις εργασίες.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
1	Tautotoinon μiaς εἰδικής συμβουλής (κειένου ἡ/και γραφικών)
1	Tautotoinon μiaς εἰδικής συμβουλής (μόνο κειένου)
1	Tautotoinon συνέαμου ἡκταβευτικόβιντεο
2	Tautotoinon attapaiπητων εργαλείων
3	Tautotoinon attapaiπητων προῦτθέσεων
if	Tautotoinon μiaς συνθήκης (αν ..., κατότιν...)
-	Tautotoinon αποτέλεματος
[Evapξη]Tautotoinon εύς πλήκτρου ἡκυμτίου
[00123456]Tautotoinon εύς κωδικό	ανταλλακτικό
Kataσταση Tautotoinon εμφανίσεμου κειενου/ παραθύρου (σην έθόνη της συκεύης)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφάλειας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας από ρεύμα που διαρρέει το σώμα

Τα εξαρτήματα και τα ηλεκτρικά μέρη μπορεί να προκαλέσουν ηλεκτροπληξία! Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη της εργασίας. Μετά την επισκευή, πραγματοποιήστε έλεγχο ασφαλείας σύμφωνα με το VDE 0701 ή τους κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από περιστρεφόμενα μέρη

Φοράτε προστατευτικά γάντια.

Κίνδυνος ανύψωσης κατά την επισκευή, συντήρηση, αφαίρεση εξαρτημάτων

Προβλήματα κατά την εργασία με βαριά και κινούμενα μέρη

-Φοράτε προστατευτικά υποδήματα. Αποφύγετε τα βαριά μέρη από μόνα τους. Μην προσεγγίζετε μέρη του μηχανήματος στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια της λειτουργίας της συσκευής

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

Μην αγγίζετε τους συνδετήρες, τις επαφές ή τους αγωγούς των πλακετών.

Εργαλεία και βοηθήματα

Övopaşa Ελεπιομέρεις Eikόνες
Πανάκι προστασίας [00342013]	60 cm x 50 cm
Καταβήδι Phillips PH2
Μύτη Torx TX20 [00340865]	6,3 mm (1/4")
Πλακέ καταβήδι Ελεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κι (00341820)	Φ-

1	To πάχος τουν έτηγανοτοιπίου τόρτας μήτορεῖν αἰτοκλίνει ελαφρως ἀτό το πάχος τουν ταιλίου έτηγανοτοιπίου τόρτας. Αὐδένθα εἰπηρεάσει τὸ συμητερίρορά κλείαιρος καὶ τὸ μακροτρόβεμην λειουρύλα.
2	EADV η υακεύης σας ἐχείς προσαρμούςμεντεσέδες ἡπροσαρτήματα μεντεός, μήτορεῖν αἰβελιτοτοιποῦτε οὐμητερίρορά κλείαιρος ἔργότερα.
3	Οι μικρες ὄτες πλεύρικα στο τέγανοτοιπίου τός τόρτας εἰναι λειουρύγεκς (αἰταραίητες γὰ τον ἀρείσμό). Φέν ᵋαι κATAOKEUAOTÍKA λελιτώμάτα.

ΕΠΙΣΚΕΥΗ

1. ΕΛΕΓΞΤΕ ΤΗΝ ΕΙΚΟΝΑ ΓΙΑ ΤΟ ΣΤΕΓΑΝΩΤΙΚΟ ΓΙΑ ΖΗΜΙΕΣ.

1. Εάν η εικόνα για το στεγανωτικό είναι κατεστραμμένη
2. Επικοινωνήστε με τον κατασκευαστή.

Η εγγύηση παραγωγής του τεχνολογικού προϊόντος είναι φυσική και δεν επηρεάζει τη λειτουργία του. Συνιστάται να τοποθετήσετε το τεχνολογικό προϊόν σε σημείο προστατευμένο από την υγρασία.

Καθαρίστε το τεχνολογικό προϊόν με στεγνό πανί και αφαιρέστε το χώμα του με το χέρι.

1. Κρατήστε τις γωνίες του τεχνολογικού προϊόντος καθαρές και κάτω από την υγρασία.

ΕΠΙΣΚΕΥΗ

1. Πιέστε ολόκληρο το τεχνολογικό βήμα βήμα στο εσωτερικό της υγρασίας.

Το τεχνολογικό προϊόν τοποθετήθηκε.

Η λαβή easy open έχει αφαιρεθεί.

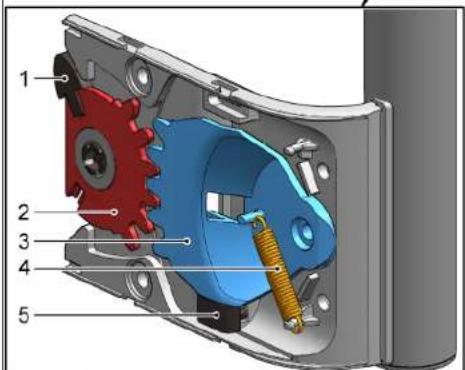

4.3.2 Τοποθέτηση λαβής easy open

Ο μηχανικός της λαβής easy open πρέπει να έχει ρυθμίσει τα στοιχεία πριν από την εγκατάσταση. Η τοποθέτηση της σωτηρίας ράβδου (1), των βοηθητικών στοιχείων (2) και (3), του ελατηρίου (4) και του περιστροφικού στοιχείου (5) για την τοποθέτηση των ανταλλακτικών μερών της πόρτας φαίνεται στην εικόνα.

Η τοποθέτηση των εμπρός οδηγών είναι εύκολη, ανοιχτή για την τοποθέτηση στη δεξιά πλευρά της πόρτας, τυπώνεται στο έγγραφο οδηγιών εγκατάστασης.

ΕΠΙΣΚΕΥΗ

Είναι βοηθητικά μέσα:

Μπλοκ Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βάρη, ογκώδεις ουσίες

Τραυματισμοί εργαλείων

Η διάταξη αέρα για την προστασία της ουσίας πρέπει να ΕΚΤΕΛΕΙΤΑΙ ΜΟΝΟ ΑΠΟ ΕΞΕΙΔΙΚΕΥΜΕΝΟΥΣ ΕΙΚΟΥΣ. Μετακίνηση της ουσίας πρέπει να εκτελείται από δύο άτομα. Χρησιμοποιείτε μόνο κατάλληλα εργαλεία εργασίας.

ΠΡΟΣΟΧΗ

Αιχμηρά αντικείμενα!

Τραυματισμοί από κτυπήματα

ΦΟΡΑΤΕ ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΓΥΑΛΙΑ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διατηρημένα ογκώδη αντικείμενα!

Καταγράμματα οστών/τραυματισμοί από μηχανές

Αφαιρέστε τις ουσίες αμέσως.

ΠΡΟΣΟΧΗ

Κίνδυνοι από μηχανήματα και χαλαρά βίδες!

Αυτά τα είδη των συσκευών απαιτούν τα εξαρτήματα από τον τοίχο.

ΠΡΟΣΟΧΗ

Κίνδυνος από τον τοίχο εξαρτημάτων Ελάχιστη απόσταση

Σημάδεψε τα σημεία στήριξης στον τοίχο του δωματίου, π.χ. με μολύβι

Αφαίρεσε τα εξαρτήματα από τον τοίχο.

Πρόσθεση:

Η συσκευή είναι ασύρματη από την προηγούμενη προειδοποίηση. Απαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

3.1.Εβδομαδιαίος έλεγχος (1).

2.Αφαίρεσε τον επάνω μετρητή (2).

Ο επάνω μετρητής έχει αφαιρεθεί. 4.4.2 Τοποθέτηση μετρητή πόρτας Εγκατάσταση στην αντίθετη πλευρά.

ΕΜΦΡΑΞΗ

4.5 Αντικατάσταση επάνω μετρητή προστασίας (τόρτα οδού)

Ειδικά βοηθητικά μέσα:

Μη τορξ TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η διακλάδωση της παροχής προς τις οικείες πρέπει να εκτελείται μόνο από εκπαιδευμένους τεχνικούς. Η μετακίνηση της οικείας τοποθετείται από δύο άτομα. Χρησιμοποιήστε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κτυπήματα

Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οικιακές συσκευές!

Καταγράψτε οδηγίες/τραυματισμούς συμβάντος

Ασφαλίστε τις οικιακές συσκευές.

ΠΡΟΣΟΧΗ

Κίνδυνοι από μη προσεκτική χαλάρωση βιδών!

Αυτόματος έλεγχος μηχανής. Ασφαλίστε τα εξαρτήματα από τώρα.

ΠΡΟΣΟΧΗ

Κίνδυνος από εσφαλμένη χρήση της συσκευής

Σημασία έχει η οικία του Τάδε, κ.λπ.

Αφορά τα εσφαλμένα μέρη του.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης χρήσης

Τα ηλεκτρικά μέρη πρέπει να ελέγχονται από εκπαιδευμένους ηλεκτρολόγους. Μετά την επισκευή, πραγματοποιήστε έλεγχο ασφαλείας σύμφωνα με το VDE 0701 ή τους κανόνες της Νομοθεσίας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέστε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν από την εκτέλεση εργασιών.

Ρύθμιση:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Αφαιρούνται τα εσωτερικά μέρη της συσκευής.

ΕΠΙΣΚΕΥΗ

4.5.1 Αφαίρεση μετρητή προστασίας

1. Τοποθετήστε το μοχλό στην πάνω θέση.

ΕΜΙΟΚΕΥΝ

2.1. Τοποθετήστε το κάλυμμα και βεβαιωθείτε ότι και οι δύο πλευρές (1). 2. Μετακινήστε και αφαιρέστε το κάλυμμα από πάνω προς τα κάτω (2). 3. Αφαιρέστε το κάλυμμα πλήρως από πάνω (3).

3.1. Αφαιρέστε το κάλυμμα του κουτιού και τους συνδέσμους (1). 2. Αφαιρέστε την προστασία καλωδίων (2). 3. Αποσυνδέστε την ηλεκτρική σύνδεση (3). 4. Ξεβιδώστε δύο βίδες (4). 5. Αφαιρέστε το επάνω μέρος (5).

Το επάνω μέρος εξέρχεται και αφαιρείται.

4.5.2 Τοποθέτηση του επάνω μέρους

Εγκαταστήστε με την αντίθετη σειρά.

ΕΜΙΟΚΕΥΝ

4.6 Αντικατάσταση κάτω μέρους προστασίας

Εισαγάγετε βοηθητικά μέσα:

Μη τορξ TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές

Τραυματισμοί από ηλεκτρικό ρεύμα

Η διάταξη αφαίρεσης της προστασίας της συσκευής πρέπει να εκτελείται από εξουσιοδοτημένο προσωπικό. Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα. Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές αιχμές!

Τραυματισμός από κινητά μέρη

Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διατηρείτε τα κλειδιά μακριά από παιδιά!

Κατάγματα οστών/τραυματισμοί από σύγκρουση

Αποφεύγετε τις οικιακές συσκευές από ατσάλι.

Η ΠΡΟΣΟΧΗ

Κίνδυνοι από μη προφυλαγμένα αιχμηρά αντικείμενα!

Αυτά τα είδη μπορεί να προκαλέσουν τραυματισμούς από τρύπημα.

ΠΡΟΣΟΧΗ

Κίνδυνος από τρύπημα με βελόνες ή καλαμίδια

Σημειώστε αλλαγή στη συσκευή ή στην οικία του τεχνικού, π.χ. δαπέδου

Αποφεύγετε τα τραυματισμούς από τρύπημα.

Πόντο Ελ.:

Η συσκευή είναι αυτονομημένη από την προκύπτουσα αφαίρεση των εσωτερικών εξαρτημάτων συσκευής. Η συσκευή είναι τοποθετημένη στην πίσω πλευρά. Ο επάνω οδηγός έχει αφαιρεθεί.

4.6.1 Αντικατάσταση κάτω οδηγού

1. Αφαιρέστε την πόρτα.

2. Ξεβιδώστε τη βίδα (1).

1. Σπρώξτε τον κάτω οδηγό προς τα έξω (2).
2. Αφαιρέστε τον κάτω οδηγό (3).

Ο κάτω οδηγός έχει αφαιρεθεί.

4.6.2 Τοποθέτηση κάτω οδηγού στήριξης

Εγκαταστήστε την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση λαβής

Προσοχή: Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση λαβής

Τραβήξτε τη λαβή προς τα έξω.

Το παγιασμένο.

4.7.2 Τοποθέτηση πριονιού

Εγκαταστήστε την αντιστρεπτή σειρά.

ΕΠΙΣΚΕΥΗ

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Ρύθμιση: Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

Το συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

Εγκαταστήστε την αντιστρεπτή σειρά.

ΕΠΙΣΚΕΥΗ

4.9 Αντικατάσταση παρασκευής τάχους

Ρύθμιση: Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση Τηλεχειριστηρίου Ταχύτητας

1. Στρίψτε προς τα έξω το πώμα του ουρητηρίου και αφαιρέστε το προστατευτικό κάλυμμα (1). 2. Απελευθερώστε τα άγκιστρα (2).
2. Αφαιρέστε το προστατευτικό κάλυμμα (3).

Το προστατευτικό κάλυμμα αφαιρέθηκε.

4.9.2 Τοποθέτηση Προστατευτικού Καλύμματος

Εγκαταστήστε το με την όψη προς τα πάνω.

ΕΠΙΣΚΕΥΗ

4.10 Αντικατάσταση εξαρτημάτων

Ειδικά βοηθητικά μέσα:

Πακέτο κατοβιδίων Μεπίδα 2,4 mm × 0,4 mm × 60 mm, στο τίθ [K00341820]

Ηλεκτρική διάταξη LED δεν χρειάζεται συντήρηση. Αυτά τα ρότα προϊόντα αν εκτελούσαν μόνο την επισκευή από την εταιρεία κατασκευής ή από εξουσιοδοτημένο τεχνικό.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής.

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται μόνο από εκπαιδευμένους ηλεκτρολόγους. Μετά την επισκευή πραγματοποιείται πάντα έλεγχος ασφαλείας σύμφωνα με το VDE 0701 ή κανονισμούς της εκάστοτε χώρας.

KINADYNO

Κίνδυνος ηλεκτροπληξίας από ηλεκτροφόρο νερό! Ολισθηρό στο ηλεκτροφόρο

Αποσυνδέστε τις συσκευές από την παροχή ηλεκτρικού ρεύματος οπωσδήποτε 60 δευτερόλεπτα πριν εκκινήσετε τις εργασίες.

Η ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Φοράτε προστατευτικά γάντια.

Προσοχή:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η πόρτα είναι ανοιχτή. Αφαιρώντας τα άνω εσωτερικά εξαρτήματα.

4.10.1 Αφαίρεση φωτός LED

1. Μετακινήστε το φως LED στην αριστερή πλευρά.

Η ηλεκτρική σύνδεση φωτός LED είναι αποσυνδεδεμένη.

1. Απελευθερώστε τα άγκιστρα φωτός LED.

ΕΠΙΣΚΕΥΗ

3.Αφαιρέστε το φως LED, μετακινώντας το προς τα έξω.

Το φως LED αφαιρέθηκε.

4.10.2 Τοποθέτηση επάνω φωτιού LED

Εγκατάσταση επάνω φωτιού
