Produkta veids	Virtuves nosūcējs
Zīmols	ELICA
Modelis	PIX
Kategorija	Nosūcējs ar sūkšanu
Darbība	Filtrējošs ar gaisa recirkulāciju
Minimālā drošības distance (elektriskā plīts)	50 cm
Minimālā drošības distance (gāzes plīts)	70 cm
Elektroapgāde	220-240 V, 50/60 Hz
Vadības veids	Skārienjutīgs (pieskāriens)
Sūkšanas ātrumi	4 (zems, vidējs, augsts, intensīvs)
Intensīvā funkcija	Jā (ilgums 5 minūtes)
Apgaismojums	Integrēts LED
Tauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā
Aktīvās ogles filtrs	Mazgājams (ik pēc 2 mēnešiem), jāmaina ik pēc 3 gadiem
Filtra piesātinājuma indikators	Jā (pogu mirgošana)
Motora izslēgšana un elektroniskā izslēgšana	Jā (tīrīšanai)
Uzstādīšana	Piestiprināšana pie griestiem (balsts B ar zemējuma vadu)
Apkope	Tīrīt ar mitru drānu un neitrālu mazgāšanas līdzekli
Spuldžu nomaiņa	Sazinieties ar pilnvarotu servisa centru (LED)
Materiāls	Nerūsējošais tērauds (aptuvens)

Bieži uzdotie jautājumi - PIX ELICA

Kāds ir minimālais montāžas augstums PIX nosūcējam?

Minimālais attālums starp plīts virsmu un nosūcēja zemāko daļu ir 50 cm elektriskajām plītīm un 70 cm gāzes vai jauktajām plītīm. Ievērojiet savas plīts instrukcijā norādītos attālumus, ja tie ir lielāki.

Kā tīrīt nosūcēja tauku filtru?

Metāla tauku filtrs jātīra vismaz reizi mēnesī. Izmantojiet neagresīvus mazgāšanas līdzekļus, mazgājot ar rokām vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Trauku mazgājamā mašīna var padarīt filtru bālāku, bet tas neietekmē tā veiktspēju.

Cik bieži jātīra vai jāmaina ogles filtrs?

Aktīvās ogles filtru var tīrīt ik pēc diviem mēnešiem (vai kad iedegas piesātinājuma indikators). Mazgājiet to karstā ūdenī ar maigiem mazgāšanas līdzekļiem vai trauku mazgājamā mašīnā 65°C. Žāvējiet cepeškrāsnī 100°C 10 minūtes. Nomainiet spilventiņu ik pēc 3 gadiem vai bojājumu gadījumā.

Kā atiestatīt filtru piesātinājuma trauksmi?

Pēc filtru tīrīšanas vai nomaiņas, ar izslēgtu nosūcēju, nospiediet OFF pogu līdz dzirdams skaņas signāls. Mirgojošā gaismiņa (1 tauku filtram, 2 ogles filtram) nodzisīs.

Vai varu lietot nosūcēju bez apgaismojuma?

Nē, nav ieteicams lietot nosūcēju bez pareizi uzstādītām spuldzēm, jo tas rada elektrošoka risku. Spuldzēm vienmēr jābūt vietā.

Kā ieslēgt vai izslēgt ogles filtra trauksmi?

Ogles filtra trauksme parasti ir izslēgta. Lai to ieslēgtu, nospiediet vidējā ātruma pogu 3 sekundes, pēc tam vienlaicīgi nospiediet 1. un 2. pogu 3 sekundes. Gaismiņas mirgos, lai apstiprinātu. Atkārtojiet procedūru, lai izslēgtu.

Ko darīt, ja nosūcējs nedarbojas pareizi?

Atvienojiet nosūcēju no elektrotīkla uz aptuveni 5 sekundēm, pēc tam pievienojiet atpakaļ. Ja problēma turpinās, sazinieties ar pilnvarotu remonta servisu.

Vai varu izmantot nosūcēju izvades režīmā?

PIX nosūcējs ir paredzēts darbībai filtrēšanas versijā ar gaisa recirkulāciju. Tas nav paredzēts ārējai izvadei. Dūmi tiek filtrēti un atgriezti telpā.

Kādu spuldzi izmantot apgaismojuma nomaiņai?

Nosūcējs ir aprīkots ar integrētu LED apgaismojumu. Lai nomainītu, sazinieties ar pilnvarotu servisa centru, lai iegūtu atbilstošas rezerves daļas.

Kā izslēgt elektroniku tīrīšanai?

Nospiediet OFF pogu 3 sekundes, lai izslēgtu vadības elektroniku. Tas novērš nejaušu ieslēgšanos tīrīšanas laikā. Lai atkārtoti ieslēgtu, atkārtojiet darbību.

LIETOŠANAS INSTRUKCIJA PIX ELICA

LV lietošanas un uzstādīšanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanim talimatlari

AR

1

2

5

6

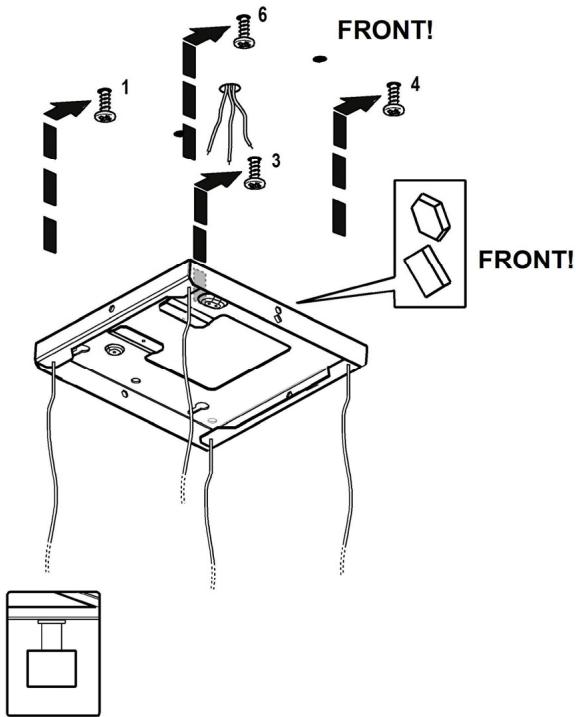

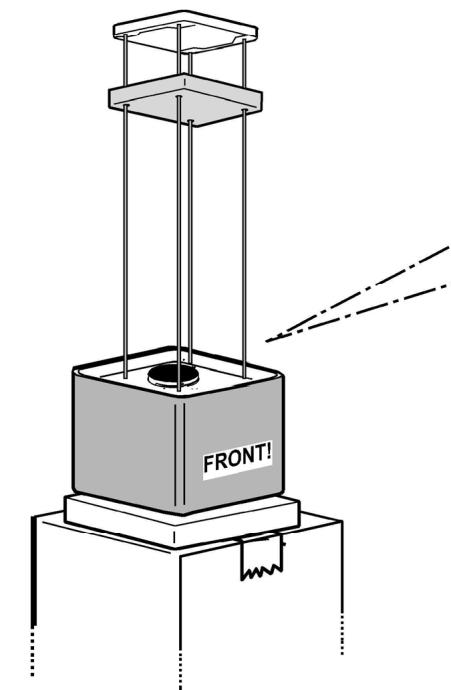

FRONT!

4x

7

8

x4

13

15

4 x 8 mm

2x

4x

16

@

17

18

19

23

24

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus un ir domāts tikai izmantošanai mājas apstākļos.

Piezīme: Elementi, kas apzīmēti ar simbolu (^*) , ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet, kurus var iegādāties.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības, atslēdziet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi. Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un, lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām gāzes sadedzināšanas iekārtām vai citu kurināmo. Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā, ievērojot to, kas ir skaidri norādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas neievērošana izraisa ugunsgrēka riskus.
• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.

Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā. Atklātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Pieejamajās daļās var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai. - Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta. - Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta. - Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus. - Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo. - Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriska trieciena riska dēļ. - Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts. - Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves. - Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā. - Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem, var izraisīt elektriska apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Sierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests atkritumos, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisā, vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju minimālā ātrumā, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs tika izveidots, lai to būtu iespējams izmantot ar filtru iekšējās cirkulācijas versijā.

Ēdiena pagatavošanas dūmi un tvaiki tiek iesūkti gaisa nosūcējā, filtrēti un attīrīti iziet caur ogļu filtru/filtriem, ar kuru/kuriem gaisa nosūcējam IR JĀBŪT aprīkotam.

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 70 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

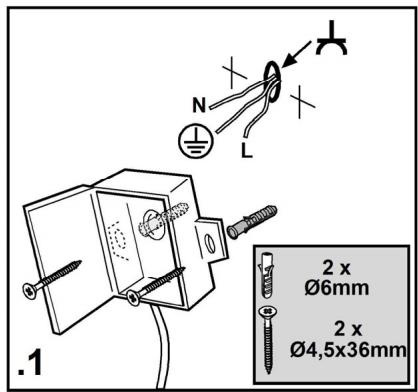

Tīkla spriegumam ir jāatbilst spriegumam, kas ir atzīmēts uz tipa etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai ar kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ievietots pareizi.

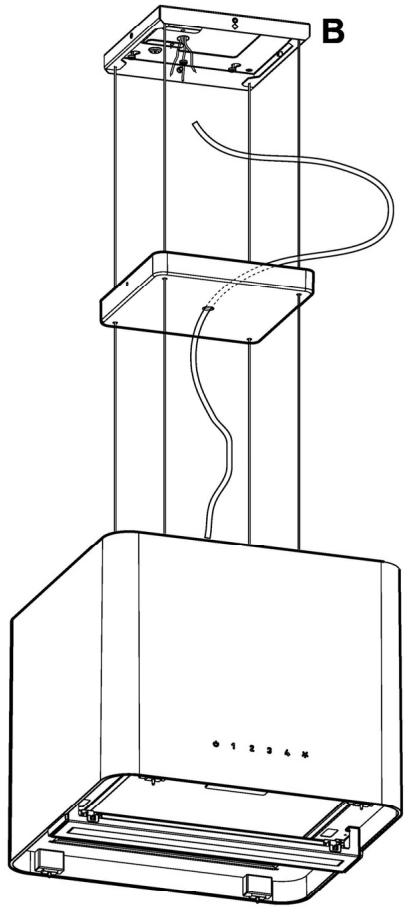

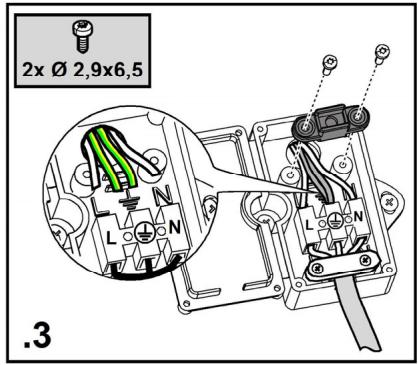

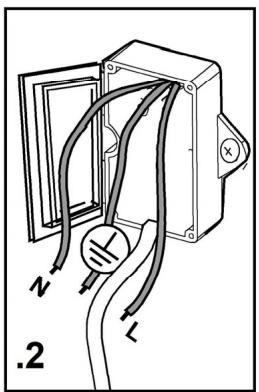

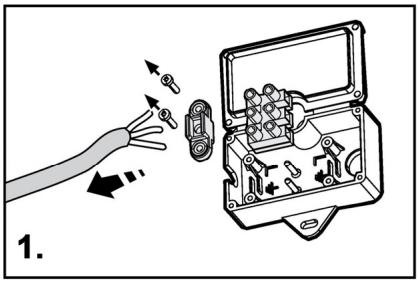

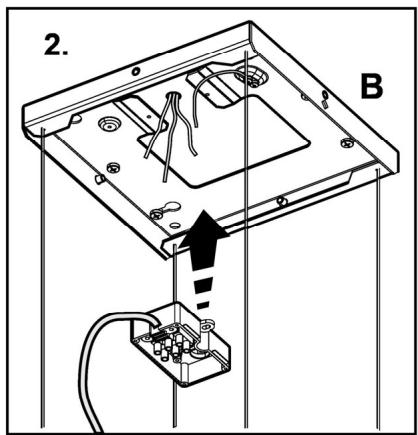

UZMANĪBU! Detalai B (fiksējošā skava pie grieztiem), ir vads (dzelteni-zaļš), kuram ir jābūt pievienotam pie mājokļa elektriskās sistēmas iezemējuma. Attēls 12

Darbība

Izmantojiet taustiņus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.

Lai izvēlētos gaisa nosūcēja funkcijas, ir pietiekami pieskarties komandām.

Gaismas ON/OFF taustiņš

Ātruma izvēles taustiņš (iesūkšanas jauda) intensīvā - ilgums 5 minūtes: gaisa nosūcējs uzstāda šo jaudu un pēc 5 minūtēm atgriežas iepriekšējā uzstādījumā.

Augsta ātruma izvēles taustiņš (iesūkšanas jauda)

Vidēja ātruma izvēles taustiņš (iesūkšanas jauda) - kad mirgo, norāda uz to, ka ir nepieciešams mazgāt vai nomainīt ogļu filtru. Parasti šis paziņojums ir atslēgts. Lai iedarbinātu paziņojumu, atslēdziet elektroniku, piespiežot uz 3 sekundēm taustiņu 0.

Tālāk, vienlaicīgi piespiediet taustiņus 1 un 2 uz 3 sekundēm; no sākuma mirgos tikai taustiņš 1, pēc tam mirgos abi taustiņi 1 un 2, kas norāda aktivāciju. Atkārtojiet operāciju, lai atslēgtu paziņojumu - no sākuma mirgos taustiņi 1 un 2, pēc tam mirgos tikai taustiņš 1, kas norāda atslēgšanu.

Zema ātruma izvēles taustiņš (iesūkšanas jauda) - kad mirgo, norāda uz nepieciešamību nomazgāt tauku filtrus.

Dzinēja OFF taustiņš (stand by) - Elektronikas sistēmas atslēgšana - Paziņojuma Reset par filtru mazgāšanu/mainu.

DZINĒJA OFF

Īslaicīgi piespiediet, lai izslēgtu dzinēju.

FILTRU PAZIŅOJUMA RESET

Kad gaisa nosūcējs ir ieslēgts, pēc tam, kad filtriem veikta tehniskā apkope, piespiediet taustiņu līdz skaņas signālam. Mirgojošs LED 1 (tauku filtri) vai 2 (ogles filtrs) pārtrauc mirgošanu.

ELEKTRONIKAS SISTĒMAS ATSLĒGŠANA

Piespiediet uz 3 sekundēm taustiņu, tiek atslēgta gaisa nosūcēja komandas elektronika.

Šī funkcija var būt derīga produkta tīrīšanas operācijas laikā.

Lai no jauna ieslēgtu elektroniku, pietiek atkārtot operāciju.

Darbības anomāliju gadījumā, pirms Jūs griežaties pie Tehniskās Apkalpošanas servisa, atslēdziet uz vismaz 5 sek. ierīci no elektriskās barošanas, izņemot kontaktdakšu un piespiediet to no jauna. Gadījumā, ja darbības anomālija turpinās, ir jāgriežas pie Tehniskās Apkalpošanas servisa.

Tehniskā apkalpošana

TĪRĪŠANAI ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT ALKOHOLU!

Pretauku filtrs

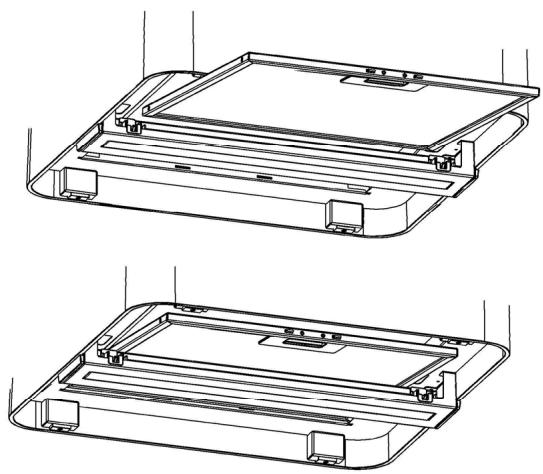

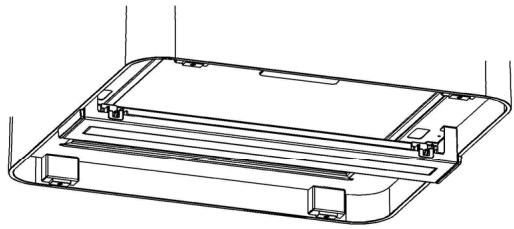

Attēls 19-23

Pretauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai tauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts tauku mazgājamā mašīnā, pretauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās.

Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)

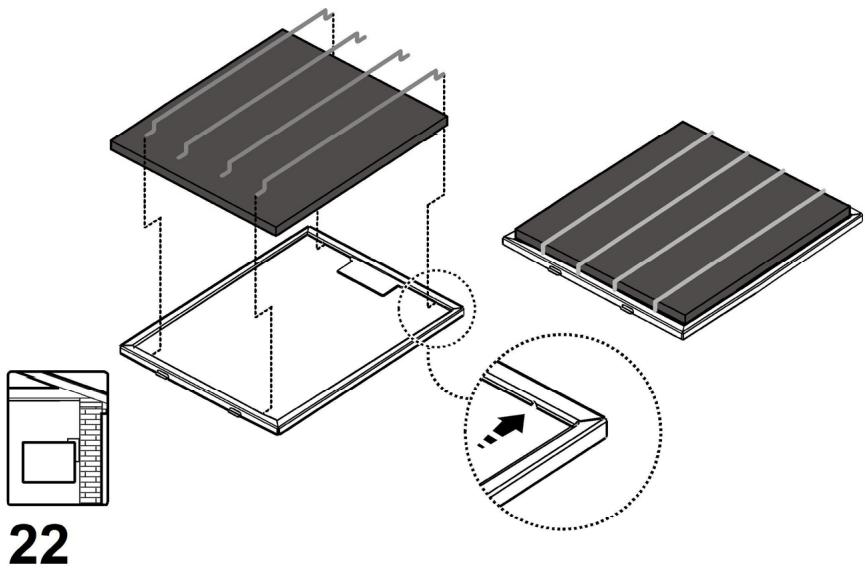

Attēls 22

Ogļu filtrs var būt mazgāts katru otro mēnesi (vai kad filtru piesātinājuma norādīšanas sistēma - ja tādu paredz Jūsu modelis - uzrāda šādu nepieciešamību) karstā ūdenī un tam piemērotos mazgāšanas līdzekļos vai trauku mazgājamā mašīnā pie 65°C (trauku mazgājamās mašīnas gadījumā veikt pilnu mazgāšanas ciklu bez traukiem tajā).

Noņemt ūdens pārpalikumus, nebojājot filtru, pēc kā novietot to plakaniski uz 10 minūtēm, uz 100 °C, lai to galīgi izžāvētu.

Nomainīt matracīti katru 3. gadu un katru reizi, kad audums ir bojāts.

Spuldžu nomaiņa
