Produkta veids	Profesionālais rotācijas lāzera līmenis
Zīmols	Bosch
Modelis	GRL 300 HVG Professional
Darbības rādiuss	Līdz 300 metriem ar uztvērēju
Precizitāte	± 0,1 mm/m
Pašlīmeņošanās	Pašlīmeņošanās diapazons ± 5°, elektroniskā kompensācija
Rotācijas ātrums	0, 150, 300, 600 apgr./min
Svars	Apmēram 1,6 kg (ar baterijām)
Izmēri (G × P × A)	14 × 14 × 22 cm
Barošana	4 AA baterijas (LR6) vai tīkla barošanas bloks (pēc izvēles)
Akumulatora darbības laiks	Līdz 30 stundām (rotācijas režīms)
Galvenās funkcijas	Rotācija, līnija, svērtenis, slīpums, pulsācija
Aizsardzības līmenis	IP54 (aizsardzība pret ūdens šļakatām un putekļiem)
Darba temperatūra	-10 °C līdz +50 °C
Iekļauts statīvs	Statīva adapteris 5/8 collas
Saderīgs uztvērējs	LR 60 Professional (pēc izvēles)
Apkope un tīrīšana	Notīriet lēcas ar mīkstu drānu; neizmantojiet šķīdinātājus
Drošība	2. klases lāzers (redzams); izvairieties no tieša acu kontakta
Rezerves daļas un remontējamība	Bosch pēcpārdošanas serviss; detaļas pieejamas caur pilnvarotu tīklu

Bieži uzdotie jautājumi - GRL 300 HVG Professional BOSCH

Kā nomainīt Bosch GRL 300 HVG baterijas?

Atveriet bateriju nodalījumu, kas atrodas zem ierīces, izņemiet lietotās baterijas un ievietojiet 4 jaunas AA (LR6) baterijas, ievērojot polaritāti.

Kāds ir lāzera līmeņa maksimālais darbības rādiuss?

Bez uztvērēja darbības rādiuss ir aptuveni 300 metri ārpus telpās ar labu redzamību. Ar uztvērēju LR 60 tas var sasniegt 300 metrus.

Kā regulēt rotācijas ātrumu?

Nospiediet pogu Rot, lai ritinātu ātrumus: 0, 150, 300 un 600 apgr./min. Izvēlētais ātrums tiek parādīts ekrānā.

Ko darīt, ja lāzers neieslēdzas?

Pārbaudiet bateriju stāvokli un to pareizu kontaktu. Ja ierīce joprojām neieslēdzas, izmēģiniet ar tīkla barošanas bloku (nav iekļauts). Ja problēma turpinās, sazinieties ar Bosch servisa centru.

Kā izmantot slīpuma funkciju?

Atspējojiet pašlīmeņošanos, nospiežot pogu Auto uz 3 sekundēm. Pēc tam nolieciet ierīci manuāli; slīpuma vērtība tiks parādīta ekrānā.

Vai lāzera līmeni var izmantot ārpus telpām?

Jā, pateicoties IP54 aizsardzībai. Spilgtā saules gaismā izmantojiet lāzera uztvērēju LR 60, lai uzlabotu stara redzamību.

Kā tīrīt lēcas?

Izmantojiet mīkstu, sausu drānu. Noturīgiem traipiem viegli samitriniet drānu ar ūdeni. Nekad neizmantojiet ķimikālijas vai šķīdinātājus.

Kāda ir šīs ierīces lāzera klase?

GRL 300 HVG Professional izstaro redzamu 2. klases lāzeru. Tas ir drošs cilvēka acij īslaicīgas iedarbības gadījumā, bet izvairieties no tieša skatiena.

Kā uzstādīt ierīci uz statīva?

Pieskrūvējiet pievienoto 5/8 collas adapteri zem ierīces, pēc tam piestipriniet to pie statīva. Pirms lietošanas pārliecinieties, ka komplekts ir stabils.

Kur atrast lietošanas instrukciju?

Instrukcija ir bezmaksas PDF formātā vietnē notice-facile.com. Varat to lejupielādēt vai pieprasīt tulkojumu savā valodā.

LIETOŠANAS INSTRUKCIJA GRL 300 HVG Professional BOSCH

Ivlnstrukcijas originalvalodā

ItOriginali instrukcij

laオリジナル取扱説明書

cn 正本使用说明书

上，信号型的信号

Latviešu .... Lappuse 375

Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Sekojiet, lai brīdinošās uzlīmes uz mērinstrumenta būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS.

▶ levērībai! Veicot citas, nekā lietošanas pamācībā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu.
▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes li-dzekļus. Lāzera skatbrilles nenodrošina piln-vērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.
Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi oriģinālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.
▶ Neatveriet akumulatoru bateriju. Tas var būt par cēloni īsslēgumam.

Sargājiet akumulatoru bateriju no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, ūdens un mitruma. Tas var izraisīt sprādzienu.

Ja akumulatoru baterija netiek lietota, nepieļaujiet tās kontaktu saskaršanos ar papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem

metāla priekšmetiem, kas varētu radīt īsslēgumu starp kontaktiem. Īsslēgums starp akumulatora kontaktiem var būt par cēloni apdegumiem vai izraisīt aizdegšanos.

Uzlādējiet akumulatoru bateriju tikai ar šajā lietošanas pamācībā norādīto uzlādes ierīci. Uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoru uzlādei, un mēginājums to lietot cita tipa akumulatoru uzlādei var izraisīt aizdegšanos.
Lietojiet tikai Bosch originālās akumulatoru baterijas, kuru spriegums atbilst uz mērinstrumenta marķējuma plāksnītes norādītajai sprieguma vērtībai. Lietojot citas akumulatoru baterijas, piemēram, pakaļdarinājumus un pārveidotas vai citās firmās ražotas akumulatoru baterijas, tās var eksplodēt, radot savainojumus un materiālo vērtību bojājumus.

GRL 250 HV/GRL 300 HV

▶ Mērinstruments tiek piegādāts kopā ar brīdinošu uzlīmi anglu valodā (grafikas lappusē parādītajā mērinstrumenta attēlā tā ir apzīmēta ar numuru 20).

1. klases lāzera starojums neskatieties lāzera starā

IEC 60825-1:2007-03

<1mW, 635 nm

Uzsākot lietošanu, pārlīmējiet pāri angļu tekstam kopā ar mērinstrumentu piegādāto brīdinošo uzlīmi jūsu valsts valodā.
▶ Nevërsiet lâzera staru citu personu vai măj-dzivnieku virzienă un neskatieties lâzera stară. Šis mērinstruments izstrâdă 2. klases lâzera starojumu atbilstoši standartam IEC 60825-1. Ar to var nejauši apžilbinât citas personas.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības. Viņi var nejauši apžilbināt citas personas.

GRL 300 HVG

▶ Mērinstruments tiek piegādāts kopā ar divām brīdinošām uzlimēm angļu valodā (grafikas lappusē parādītajā mērinstrumenta attēlā tās ir apzīmētas ar numuriem 20 un 21.

Uzsākot lietošanu, pārlīmējiet pāri anglu tekstam atbilstošas – brīdinošās uzlīmes jūsu valsts valodā. Uzlīmes tiek piegādātas kopā ar mērinstrumentu.
▶ Nevërsiet lâzera staru citu personu vai dzivnieku virzienă un neskatieties lâzera stară. Šis mērinstruments izstrādā 3R klases lâzera starojumu atbilstoši standartam IEC 60825-1. Tiešs skatiens lâzera starā – arī no liela attāluma– var izraisīt redzes traucējumus.
▶ Nepiełaujiet lāzera stara atstarošanos no gludām virsmām, piemēram, no loga vai spoguła. Arī atstarotais lāzera stars var būt kaitīgs acīm.
Ar mērinstrumentu drikst strādāt tikai personas, kas prot apieties ar lāzera iekārtām. Atbilstoši standarta EN 60825-1 prasībām, mērinstrumenta lietotājam jābūt informētam ari par lāzera starojuma bioloģisko iedarbību uz acīm un ādu un par pareizu aizsardzības līdzekļu izvēli un lietošanu, novēršot lāzera starojuma kaitīgo iedarbību.

Vienmēr novietojiet mērinstrumentu tā, lai lāzera stari izplatītos iespējami lielākā attālumā no acu augstuma virs vai zem tā. Tā tiek nodrošināta acu aizsardzība pret bojājumiem.
▶ lezīmējiet telpas daļu, kurā tiek lietots mērinstruments, ar piemērotām brīdinošajām zīmēm par lāzera starojumu. Tā tiek novērsta nepiederošu personu nonākšana vietās ar paaugstinātu bīstamību.
▶ Neuzglabājiet mērinstrumentu vietās, kur tam var pieklūt nepilnvarotas personas. Personas, kas nav iepazinušās ar mērinstrumenta lietošanu, var nodarīt kaitējumu sev un arī citām personām.
Lietojot mērinstrumentu ar 3R klases lāzeru, ievērojiet nacionālos priekšrakstus un noteikumus. Šo priekšrakstu neievērošana var izraisīt savainojumus.
Parūpējieties, lai telpas daļa lāzera starojuma izplatīšanās tuvumā būtu nosegta vai iežogota. Lāzera starojuma ierobežošana kontrolējamā attālumā Įauj novērst acu bojājumus tuvumā esošajām personām.

Akumulatoru uzlādes ierīce

Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.

▶ Nelietojiet uzlādes ierīci citās firmās ražotu akumulatoru uzlādei. Uzlādes ierīce ir pie-mērota vienīgi Bosch ražotu akumulatoru bateriju uzlādei, kas paredzētas ievietošanai rotācijas lāzerā. Mēginot uzlādēt citās firmās ražotus akumulatorus, var notikt aizdegšanās vai sprādziens.
▶ Uzturiet uzlādes ierīci tīru. Ja uzlādes ierīce ir netīra, pieaug risks saņemt elektrisko triecienu.
Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, tās elektrokabeli un kontaktdakšu. Nelietojiet uzlādes ierīci, ja tā ir bojāta. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai tās remontu veiktu kvalificēts speciālists, nomaiņai izmantojot originālās rezerves daļas. Ja ir bojāta uzlādes ierīce, tās elektrokabelis un kontaktdakša, pieaug risks saņemt elektrisko triecienu.
Uzlādes ierīcei darbojoties, nenovietojiet to uz ugunsnedroša paliktņa (piemēram, uz papīra, tekstilmateriāliem u.t.t.); nedarbiniet uzlādes ierīci ugunsnedrošos apstākļos. Uzlādes ierīces darbības laikā no tās izdalās siltums, palielinot aizdegšanās iespēju.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Pieskatiet bērnus un sekojiet, lai viņi nerotalātos ar uzlādes ierīci.

Funkciju apraksts

Lūdzam atvērt atlokāmo lappusi ar rotācijas lāzera un akumulatoru baterijas attēlu un turēt šo lappusi atvērtu laikā, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Rotācijas lāzers

Mērinstruments ir paredzēts precīzu horizontālu augstuma līniju, vertikālu līniju, kā arī projekcijas virzienu un punktu iezīmēšanai un pārbaudei. Mērinstruments ir piemērots lietošanai gan telpās, gan ārpus tām.

Akumulatoru uzlādes ierīce

Lietojiet uzlādes ierīci tikai tad, ja esat pilnībā iepazinies ar visām tās funkcijām un spējat tās pielietot bez ierobežojumiem vai arī esat pienācīgi apmācīts darbam ar to.

Tehniskie parametri

Rotācijas lāzers GRL 250 HV	Professional	GRL 300 HV Professional	GRL 300 HVG Professional
Izstrādājuma numurs	3 601 K61 60.	3 601 K61 50.	3 601 K61 70.
Darbības tālums (rādiuss)1)- bez lāzera starojuma uztvērēja, apt.- ar lāzera starojuma uztvērēju, apt.	30 m	30 m	50 m
	125 m	150 m	150 m
Izlīdzināšanas precizitāte1) 2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Pašizlīdzināšanās diapazons, tipiskā vērtība	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Pašizlīdzināšanās laiks, tipiskā vērtība	15 s	15 s 15 s
Rotācijas ātrums	150/300/600 min.-1	150/300/600 min.-1	150/300/600 min.-1
Izvērses leņķis, darbojoties līnijas režīmā	10/25/50°	10/25/50°	10/25/50°
Darba temperatūra	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Uzglabāšanas temperatūra	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Maks. relatīvais gaisa mitrums	90 %	90 % 90 %
Lāzera klase	2	2	3R
Lāzera starojums	635 nm, <1 mW	635 nm, <1 mW	532 nm, <5 mW
Lāzera stara diametrs izvadlūkas tuvumā, apt.1)	5 m m	5 m m 5 m m
Vītne stiprināšanai uz statīva (horizontālā)	5/8"-11	5/8"-11	5/8"-11
Akumulatori (NiMH)	2 x 1,2 V HR20 (D) (9 Ah)	2 x 1,2 V HR20 (D) (9 Ah)	2 x 1,2 V HR20 (D) (9 Ah)
Baterijas (sārma-mangāna)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)
Darbības laiks, apt.- no akumulatoriem (NiMH)- no baterijām (sārma-mangāna)	40 st.60 st.	30 st.50 st.	20 st.30 st.
Svars atbilstoši EPTA-Procedure 01/2003	1,8 kg	1,8 kg	1,8 kg
Izmēri	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Aizsardzības tips	IP 54 (aizsargāts pret lietu un ūdens š|akatām)	IP 54 (aizsargāts pret lietu un ūdens š|akatām)	IP 54 (aizsargāts pret lietu un ūdens š|akatām)

1) pie 20 °C
2) asu virzienā
Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz mērinstrumenta marķējuma plāksnītes, jo tā tirdzniecības apzīmējums var mainīties.
Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 19, kas atrodams uz marķējuma plāksnītes.

Uzlādes ierīce

Izstrādājuma numurs 2 610 A13 782
Nominālais spriegums	V~ 100–240
Frekvence	Hz 50/60
Akumulatora uzlādes spriegums	V= 7,5
Uzlādes strāva	A	1,0
Pieļaujamais uzlādes temperatūras diapazons	°C 0–45
Uzlādes ilgums	st. 14
Akumulatora elementu skaits		2
Nominālais spriegums (akumulatoriem)	V= 2 x 1,2
Svars atbilstoši EPTA-Procedure 01/2003	kg 0,2
Elektroaizsardzības klase		☐/II

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst grafiskajā lappusē sniegtajiem rotācijas lāzera un uzlādes ierīces attēliem.

1 Triecienu brīdinājuma indikators
2 Triecienu brīdinājuma taustiņš
3 Automātiskās izlīdzināšanās indikators
4 Rotācijas lāzera ieslēgšanas/izslēgšanas taustiņš
5 Taustiņš pārejai rotācijas režīmā un rotācijas ātruma izvēlei
6 Kustīgais lāzera stars
7 Tālvadības signālu uztvērēja lēca
8 Lāzera stara izvadlūka
9 Vertikālais stars
10 Rotācijas galva
11 Taustiņš pārejai līnijas režīmā un līnijas garuma izvēlei
12 Uzlādes pakāpes indikators
13 Akumulatoru baterija*
14 Bateriju nodalijums
15 Bateriju nodalijuma fiksators
16 Akumulatoru baterijas fiksators*
17 Ligzda uzlādes ierīces pievienošanai*
18 5/8" vītne stiprināšanai uz statīva
19 Sērijas numurs
20 Brīdinošā uzlīme

21 Brīdinošā uzlīme „Lāzera stara izvadlūka“ (GRL 300 HVG)
22 Uzlādes ierīce*
23 Uzlādes ierīces elektrotīkla kontaktdakša*
24 Uzlādes kontaktspraudnis*
25 Tālvadības pults*
26 Statīvs*
27 Celtniecības lāzera mērlīste*
28 Lāzera starojuma uztvērējs*
29 Lāzera skatbrilles*
30 Turētājs stiprināšanai pie sienas/ierīce izlī-dzināšanai*
31 Turētāja stiprinošā skrūve*
32 Izlīdzināšanas ierīces stiprinošā skrūve*
33 Turētāja 5/8" skrūve*
34 Mērplāksne ar balstu*
35 Griestu mērplāksne*
36 Koferis
* Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā.

Informācija par troksni

Rotācijas lāzers

Trokšna parametru vērtības ir noteiktas atbilstoši standartam EN 60745.

Mērinstrumenta radītā pēc raksturlīknes A izsvērtā trokšņa skaņas spiediena līmeņa tipiskā vērtība nepārsniedz 70 dB(A).

Atbilstības deklarācija CE

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem un normatīvajiem dokumentiem: EN 61010-1, EN 60825-1 (mērinstrumenti) un EN 60950-1 (akumulatoru uzlādes ierīces), kā arī direktīvām 2006/95/EK, 2004/108/EK, un 2006/42/EK.

Tehniskä dokumentacija no: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 2010

Rotācijas lāzera elektrobarošana

Darbs ar baterijām vai akumulatoriem

Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas vai akumulatorus. Lai izņemtu bateriju nodalījumu 14, pagrieziet fiksatoru 15 stāvoklī un izvelciet bateriju nodalījumu.

levietojot mērinstrumentā baterijas, ievērojiet pareizu pievienošanas polaritāti, kas parādīta bateriju nodalījumā.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

lebīdiet bateriju nodalījumu 14 un pagrieziet fiksatoru 15 stāvoklī

Ja baterijas ir ievietotas nepareizi, mērinstrumentu nevar ieslēgt. Šādā gadījumā ievietojiet baterijas, ievērojot pareizu polaritāti.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties.

Darbs ar akumulatoru bateriju

Pirms mērinstrumenta lietošanas pirmo reizi uzlādējiet akumulatoru bateriju 13. Akumulatoru bateriju var uzlādēt vienīgi ar šim nolūkam paredzētu uzlādes ierīci 22.

▶ Pievadiet uzlādes ierīcei pareizu barojošo spriegumu! Spriegumam barojošajā elektrotiklā jāatbilst uzlādes ierīces marķējuma plāksnītē norādītajai sprieguma vērtībai. Uzlādes ierīces, kas paredzētas 230 V spriegumam, var darboties arī no 220 V elektrotikla.

Pievienojiet Jūsu valstī izmantojamajam elektrotiklam piemērotu kontaktdakšu 23 uzlādes ierīcei 22 un piespiediet kontaktdakšu, līdz tā fiksējas.

Pievienojiet uzlādes ierīces kontaktspraudni 24 akumulatoru baterijas kontaktligzdai 17. Pievienojiet uzlādes ierīci elektrotīkla kontaktligzdai. Pilnīgi iztukšotas akumulatoru baterijas uzlādei nepieciešamas aptuveni 14 stundas. Uzlādes ierīce un akumulatoru baterija ir nodrošinātas pret pārāk ilgu uzlādi.

Jauna vai ilgāku laiku nelietota akumulatoru baterija sasniedz pilnu ietilpību aptuveni pēc 5 uzlādes/izlādes cikliem.

Nemēginiet uzlādēt akumulatoru bateriju 13 ik reizi pēc lietošanas, jo tā samazinās baterijas ietilpība. Uzlādējiet akumulatoru bateriju tikai tad, ja uzlādes pakāpes indikators 12 mirgo vai deg pastāvīgi.

Ja ievērojami samazinās mērinstrumenta darbības laiks starp uzlādēm, tas nozīmē, ka akumulatoru baterija ir nolietojusies un to nepieciešams nomainīt.

Ja akumulatoru baterija ir izlādējusies, mērinstrumentu var darbināt arī no uzlādes ierīces 22 kas pievienota elektrotīklam. Šim nolūkam vispirms izslēdziet mērinstrumentu un ľaujiet akumulatoru baterijai aptuveni 10 minūtes uzlādēties, tad, neatvienojot uzlādes ierīci no elektrotīkla, ieslēdziet mērinstrumentu un turpiniet darbu.

Lai nomainītu akumulatoru bateriju 13, pagrie- ziet fiksatoru 16 stāvoklī un izvelciet aku- mulatoru bateriju 13.

levietojiet jaunu akumulatoru bateriju un pagrie- ziet fiksatoru 16 stāvoklī

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā akumulatoru bateriju. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotā akumulatoru baterija var korodēt un izlādēties.

Uzlādes pakāpes indikators

Ja uzlādes pakāpes indikators 12 sāk mirgot sarkanā krāsā, mērinstrumentu var lietot vēl aptuveni 2 stundas.

Ja uzlādes pakāpes indikators 12 pastāvīgi iedegas sarkanā krāsā, turpināt darbu ar mērinstrumentu vairs nav iespējams. Aptuveni pēc 1 minūtes mērinstruments automatiski izslēdzas.

Lietošana

Rotācijas lāzera iedarbināšana

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
▶ Nepakļaujiet instrumentu Įoti augstas vai Įoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Pie straujām temperatūras izmaiņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti.
▶ Nepieļaujiet stipru triecienu iedarbošanos uz mērinstrumentu vai tā krišanu. Ja mērinstruments ir saņēmis stipru triecienu, pirms darba turpināšanas vienmēr jāveic tā precizitātes pārbaude (skatīt sadalu „Rotācijas lāzera precizitāte“ lappusē 384).

Mērinstrumenta uzstādīšana

Horizontāls stāvoklis

Vertikāls stāvoklis

Novietojiet mērinstrumentu uz stabila pamata horizontālā vai vertikālā stāvoklī vai arī nostipriniet to uz statīva 26 vai uz turētāja stiprināšanai pie sienas/izlīdzināšanas ierīces 30.

Mērinstrumentam piemīt Įoti augsta pašizlīdzināšanās precizitāte, tāpēc tas ir Įoti jūtīgs pret satricinājumiem un stāvokļa izmaiņām. Tāpēc, lai izvairītos no darba pārtraukumiem mērinstrumenta pašizlīdzināšanās dēļ, nodrošiniet tā atrašanos stabilā stāvoklī.

leslēgšana un izslēgšana

▶ Nevërsiet lâzera staru citu personu vai dzivnieku virzienă (īpaši šo būtnu acu augstumā) un neskatieties lâzera starā (arī no liela attāluma). Tūlīt pēc ieslēgšanas mēr-instruments izstrādā vertikālu staru 9 un kustīgu horizontālu lâzera staru 6.

Lai ieslēgtu mērinstrumentu, īslaicīgi nospiediet tā ieslēgšanas/izslēgšanas taustiņu 4. Uz īsu brīdi iedegas indikatori 1, 3 un 12. Tūlīt pēc ieslēgšanas mērinstruments uzsāk automatātisku pašizlīdzināšanos. Pašizlīdzināšanās laikā automātiskās izlīdzināšanās indikators 3 mirgo zaļā krāsā un lāzera stars mirgo punkta režīmā.

Pēc pašizlīdzināšanās beigām automātiskās izlīdzināšanās indikators 3 pastāvīgi iedegas zaļā krāsā un lāzera stars tiek izstarots pastāvīgi. Beidzoties pašizlīdzināšanās operācijai, mēr-instruments automātiski pāriet rotācijas režīmā.

Lietojot darba režima izvēles taustiņus 5 un 11, jau pašizlīdzināšanās laikā iespējams izvēlēties darba režimu (skatīt sadaļu „Rotācijas lāzera darba režīmi“ lappusē 382). Šādā gadījumā tūlīt pēc pašizlīdzināšanās beigām mērinstruments pāriet izvēlētajā darba režimā.

Lai izslēgtu mērinstrumentu, vēlreiz nospiediet tā ieslēgšanas/izslēgšanas taustiņu 4.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet.

Lāzera stars var apžilbināt citas tuvumā esošās personas.

Lai taupītu baterijas, mērinstruments automātiski izslēdzas, ja tā noliece pārsniedz pašizlīdzināšanās diapazonu ilgāk, nekā 2 stundas, vai arī tā triecienu brīdinājuma ierīce ir nostrādājusi ilgāk, nekā 2 stundas (skatīt sadaļu „Rotācijas lāzera automātiskā izlīdzināšanās“ lappusē 383). Šādā gadījumā nedaudz izmainiet mērinstrumenta stāvokli un no jauna to ieslēdziet.

Rotācijas lāzera darba režīmi

Pärskats par darba režimiem

Mērinstruments spēj darboties jebkurā no trim darba režīmiem, atrodoties gan horizontālā, gan ari vertikālā stāvokli.

Rotācijas režīms ir īpaši ieteicams tad, ja darbam tiek izman-tots lāzera starojuma uztvērējs. Lietotājs var izvēlēties dažādas lāzera stara rotācijas ātruma vērtības.

Šajā režīmā kustīgais lāzera stars pārvietojas noteikta izvērses leŋka robežās. Tā rezultātā lāzera stara redzamība ir labāka, nekā rotācijas režīmā. Lietotājs var izvēlēties dažādas lāzera stara izvērses leŋka vērtības.

Šajā režīmā tiek nodrošināta vislabākā lāzera stara redzamība. Tajā iespējams veikt vienkāršākās izlīdzināšanas operācijas, piemēram, augstuma atzīmju pārnešanu vai iezīmēto līniju pārbaudi.

Rotācijas režīms (150/300/600 min.¹)

Pēc ieslēgšanas mērinstruments pāriet rotācijas režīmā un darbojas ar vidēju stara rotācijas ātrumu.

Lai no līnijas režīmā pārietu rotācijas režīmā, nospiediet taustiņu pārejai rotācijas režīmā 5. Pēc pārejas rotācijas režīmā lāzera stars pārvietojas ar vidēju ātrumu.

Lai izmainītu lāzera stara rotācijas ātrumu, atkārtoti nospiediet taustinų pārejai rotācijas režimā 5, līdz tiek sasniegts vēlamais stara rotācijas ātrums.

Izmantojot darbam lāzera starojuma uztvērēju, jāizvēlas lielākā stara rotācijas ātruma vērtība. Lai uzlabotu lāzera stara redzamību, strādājot bez lāzera starojuma uztvērēja, samaziniet stara rotācijas ātrumu un lietojiet lāzera skatbrilles 29.

Linijas režims un punkta režims (10°/25°/50°, 0°)

Lai pārietu līnijas režīmā vai punkta režīmā, nospiediet taustiņu pārejai līnijas režīmā 11. Pēc pārejas līnijas režīmā lāzera stars pārvietojas ar mazāko izvērses leņki.

Lai izmainītu lāzera stara izvērses leŋki, atkārtoti nospiediet taustiņu pārejai līnijas režīmā 11. Lāzera stara izvērses leŋki var palielināt divās pakāpēs, pie tam atbilstoši katrai izvērses leŋka pakāpei pieaug arī lāzera stara rotācijas ātrums. Trešo reizi nospiežot taustiņu pārejai līnijas režīmā 11, mērinstruments pēc neliela pēcsvārstību perioda pāriet punkta režīmā. Vēlreiz nospiežot taustiņu 11, mērinstruments no jauna pāriet līnijas režīmā, darbojoties ar mazāko izvērses leŋki.

Piezime. Inerces dēl lāzera stara atrašanās vieta līnijas gala punktos var nedaudz dreifēt.

Lai lāzera stara veidoto līniju vai punktu pārvietotu rotācijas plaknes ietvaros, ar roku pagrie-ziet rotācijas galvu 10 vēlamajā stāvoklī vai ari lietojiet tālvadības pulti 25.

Rotācijas plaknes pārvietošana, mērinstrumentam atrodoties vertikālā stāvokli

Mērinstrumentam darbojoties vertikālā stāvoklī, lāzera stara veidoto punktu, līniju vai rotācijas plakni ar tālvadības pults 25 palīdzību var griezt ap vertikālu asi. Sīkāk par to var izlasīt tālvadības pults lietošanas pamācībā.

Rotācijas lāzera automātiskā izlīdzināšanās

Pärskats par darba režimiem

Mērinstruments pēc ieslēgšanas uzsāk pašizlī-dzināšanās operāciju, kuras laikā tas automā-tiski uzmeklē horizontālu vai vertikālu stāvokli. Mainot stāvokli no horizontāla uz vertikālu, izslē-dziet mērinstrumentu, tad izmainiet tā stāvokli un no jauna ieslēdziet.

Pēc ieslēgšanas mērinstruments nosaka sava novietojuma atbilstību horizontālam vai vertikālam stāvoklim un automātiski kompensē iespējamo nolieci pašizlīdzināšanās diapazona robežās, kas ir aptuveni 8 % (5°).

Ja pēc mērinstrumenta ieslēgšanas vai stāvokļa maiņas tā noliece pārsniedz 8 %, pašizlīdzināšanās nav iespējama. Šādā gadījumā lāzera stars pārtrauc rotēt un sāk mirgot, un automatiskās izlīdzināšanās indikators 3 pastāvīgi iedegas sarkanā krāsā. Nedaudz izmainiet mērinstrumenta stāvokli un nogaidiet, līdz beidzas pašizlīdzināšanās process. Ja mērinstrumenta stāvoklis netiek izmainīts, pēc 2 minūtēm automatiski izslēdzas lāzera stars, bet pēc 2 s t u n d ā m – pats mērinstruments.

Ja mērinstruments ir izlīdzinājies, tas pastāvīgi pārbauda, vai atrodas horizontālā vai vertikālā stāvoklī. Ja tiek izmainīts mērinstrumenta stāvoklis, tas automātiski veic pašizlīdzināšanos. Lai izvairītos no mērījumu kļūdām, pašizlīdzināšanās laikā lāzera stars pārtrauc rotēt un sāk mirgot, un automātiskās izlīdzināšanās indikators 3 mirgo zaļā krāsā.

Triecienu brīdinājuma funkcija

Mērinstruments ir apgādāts ar triecienu brīdinājuma ierīci, kas iedarbojas mērinstrumenta stāvokļa maiņas, tā satricinājuma vai pamatnes vibrācijas gadījumā, novēršot izlīdzināšanos nepareizā stāvoklī un līdz ar to arī klūdainu augstuma iezīmju rašanos.

Lai ieslēgtu triecienu brīdinājuma funkciju, no- spiediet triecienu brīdinājuma taustiņu 2. Līdz ar to triecienu brīdinājuma indikators 1 pastāvīgi iedegas zaļā krāsā, un pēc 30 sekundēm aktivizējas triecienu brīdinājuma funkcija.

Ja mērinstrumenta stāvokļa maiņas laikā tā noliece pārsniedz pašizlīdzināšanās diapazona robežas vai tiek registrēts stiprs satricinājums, iedarbojas triecienu brīdinājuma ierīce. Šādā gadījumā lāzera stars pārtrauc rotēt un sāk mirgot, automātiskās izlīdzināšanās indikators 3 izdziest un triecienu brīdinājuma indikators 1 mirgo sarkanā krāsā. Pašreizējais darba režīms tiek fiksēts mērinstrumenta atmiņā.

Ja ir iedarbojusies triecienu brīdinājuma ierīce, nospiediet triecienu brīdinājuma taustiņu 2. Triecienu brīdinājuma funkcija no jauna aktivizējas, un mērinstruments sāk pašizlīdzināšanos. Pēc mērinstrumenta pašizlīdzināšanās (izlīdzināšanās indikators 3 pastāvīgi iedegas zaļā krāsā) tas pāriet darba režīmā, kas ir fiksēts mērinstrumenta atmiņā. Ar atskaites punkta palīdzību pārbaudiet lāzera stara augstumu un vajadzības gadījumā to koriģējiet.

Ja triecienu brīdinājuma funkcija pēc iedarbošanās netiek aktivizēta, nospiežot taustinu 2, pēc 2 minūtēm automātiski izslēdzas lāzera stars, bet pēc 2 stundām – pats mērinstruments.

Lai izslēgtu triecienu brīdinājuma funkciju, vienreiz nospiediet triecienu brīdinājuma taustiņu 2 bet tad, ja ir iedarbojusies triecienu brīdinājuma ierīce (triecienu brīdinājuma indikators 1 mirgo sarkanā krāsā), nospiediet to divreiz. Izslēdzot triecienu brīdinājuma funkciju, izdziest triecienu brīdinājuma indikators 1.

Rotācijas lāzera precizitāte

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients, kas veidojas zemes tuvumā.

Lāzera stara noliece klūst manāma, ja attālums no mērinstrumenta pārsniedz 20 m, bet 100 m attālumā stara noliece nereti 2–4 reizes pārsniedz nolieci, kas pastāv 20 m attālumā.

Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad, ja stara garums pārsniedz 20 m, mērinstruments vienmēr jānostiprina uz statīva. Bez tam jācenšas uzstādīt mērinstrumentu darba virsmas vidū.

Mērinstrumenta precizitātes pārbaude

Bez ārējo faktoru iedarbības lāzera stara nolieci var izraisīt arī citi faktori, kas saistīti ar pašu mērinstrumentu (piemēram, kritiens vai spēcīgs trieciens). Tāpēc ik reizi pirms darba jāpārbauda mērinstrumenta precizitāte.

Precizitātes pārbaudei jāizvēlas brīva telpa ar cietu, līdzenu pamatu un 20 m lielu attālumu starp divām sienām A un B. Kontrolmērījumi veicami, mērinstrumentam atrodoties horizontālā stāvoklī, tie jāveic abos virzienos pa abām (X un Y) asīm (kopā 4 mērījumi).

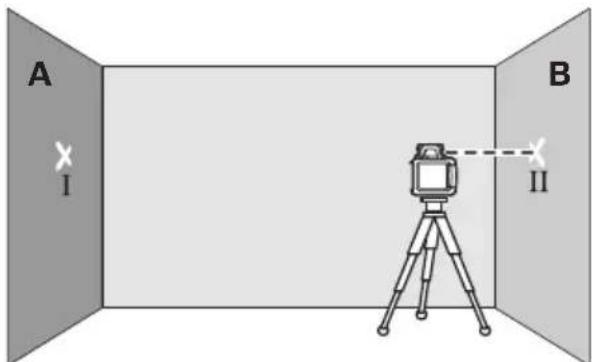

- Nostipriniet mērinstrumentu horizontālā stāvoklī sienas A tuvumā uz statīva 26 (papild-piederums) vai novietojiet to uz cieta, līdzena pamata. leslēdziet mērinstrumentu.

- Pēc pašizlīdzināšanās procesa beigām, mēr-instrumentam darbojoties punkta režimā, novirziet lāzera staru uz tuvāko sienu A. Atzīmējiet uz sienas lāzera stara projekcijas apļa viduspunktu (punkts I).

- Pagrieziet mērinstrumentu par 180°, nogai-diet, līdz beidzas pašizlīdzināšanās process, un atzīmējiet lāzera stara projicētā apļa viduspunktu uz sienas B (punkts II).

- Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas pašizlīdzināšanās process.

- Regulējot statīva augstumu vai lietojot pie-mērota biezuma paliktni, paceliet mērinstrumentu tādā augstumā, lai lāzera stara projicētā apļa viduspunkts precīzi sakristu ar iepriekš atzīmēto punktu II uz sienas B.

- Pagrieziet mērinstrumentu par 180°, neiz-mainot tā augstumu. Nogaidiet, līdz mērinstruments izlīdzinās, un tad atzīmējiet lāzera stara projicētā apļa viduspunktu uz sienas A (punkts III). Sekojiet, lai punkts III atrastos virs vai zem punkta I un iespējami tuvāk tam.

- Attālums d starp abiem uz sienas A atzīmētajiem punktiem I un III ir vienāds ar lāzera stara nolieci mērinstrumenta asij un virzie-nam, kurā ir veikts mērījums.

Līdzīgā veidā veiciet mērījumus pārējiem trim asu virzieniem. Šim nolūkam pirms katra mērījuma pagrieziet mērinstrumentu par 90°.

Ja mērīšanas attālums ir 2 x 20 m = 40 m, maksimālā pieļaujamā stara noliece ir 40 m x ±0,1 mm/m = ±4 mm.

Tas nozimē, ka starpība d starp punktiem I un III katram no četriem mērišanas virzieniem nedrīkst pārsniegt 4 mm.

Ja maksimālā stara noliece kādam no mērīšanas virzieniem pārsniedz minēto vērtību, mērinstruments jānogādā pārbaudei firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.

Norādījumi darbam

Objektu markešanu vienmēr veiciet at-bilstoši lāzera stara projekcijas apļa viduspunktam. Lāzera stara veidotā projekcijas apļa izmēri mainās līdz ar attālumu no lāzera.

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka.

▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes li-dzekļus. Lāzera skatbrilles nenodrošina piln-vērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.

Darbs ar lāzera starojuma uztvērēju (papildpiederums)

Lai atvieglotu lāzera stara atklāšanu, strādājot nelabvēlīgos apgaismojuma apstāklos (piemēram, gaišās telpās vai tiešos saules staros), kā arī lielā attālumā, izmantojiet lāzera starojuma uztvērēju 28.

Strādājot ar lāzera starojuma uztvērēju, darbiniet lāzeru rotācijas režīmā ar vislielāko rotācijas ātrumu.

Lai varētu pareizi strādāt ar lāzera starojuma uztvērēju, izlasiet tā lietošanas pamācību un ievērojiet tajā sniegtos norādījumus.

Darbs ar tālvadības pulti (papildpiederums)

Nospiežot kādu no mērinstrumenta vadības taustiņiem, var tikt traucēts tā izlīdzinājums, kā rezultātā lāzera stara rotācija uz īsu brīdi apstājas, mērinstrumentam uzsākot pašizlīdzināšanās operāciju. No šādas parādības var izvairīties, mērinstrumenta vadībai izmantojot tālvadības pulti 25.

Tālvadības signālu uztveršanas lēcas 7 ir izvietotas trijās mērinstrumenta pusēs, tai skaitā arī virs vadības paneļa mērinstrumenta priekšpusē.

Darbs ar statīvu (papildpiederums)

Mērinstruments ir apgādāts ar 5/8" vītni, ar kuras palīdzību tas ir nostiprināms uz statīva horizontālā stāvoklī. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne 18 atrastos pret statīva 5/8" skrūvi, un ar to stingri pieskrūvējiet mērinstrumentu pie statīva.

Izmantojot statīvu 26 kura centrālais stienis ir apgādāts ar milimetru skalu, lāzera stara augstu-mu var iestādīt tieši.

Darbs ar turētāju stiprināšanai pie sienas/izlī-dzināšanas ierīci (papildpiederums) (attēls A)

Mērinstrumentu var nostiprināt arī uz turētāja stiprināšanai pie sienas/izlīdzināšanas ierīces 30. Šim nolūkam ieskrūvējiet sienas turētāja 5/8" skrūvi 33 mērinstrumenta stiprinājuma vītnē 18. Stiprināšana pie sienas: mērinstrumentu ieteicams stiprināt pie sienas gadījumos, kad vēla-mais lāzera stara augstums pārsniedz statīva augstumu, kā arī tad, ja darba vietā ir nestabils pamats, uz kura nevar uzstādīt statīvu. Šim nolū-kam iespējami taisni piestipriniet pie sienas tu-rētāju 30 ar uz tā nostiprinātu mērinstrumentu.

Lai mērinstrumentu piestiprinātu pie sienas, turētāju stiprināšanai pie sienas 30 var ar stiprinošo skrūvi 31 pieskrūvēt pie līstes, kuras platums nepārsniedz 8 mm, vai arī uzākēt uz diviem ākiem.

Stiprināšana uz statīva: turētāju stiprināšanai pie sienas 30 var nostiprināt arī uz statīva, izmantojot vītni tā mugurpusē. Šāds stiprinājuma veids ir īpaši ieteicams gadījumos, kad lāzera stara veidotā rotācijas plakne jāizlīdzina pēc atskaites līnijas.

Izlīdzināšanas ierīce ľauj nostiprināto mērinstrumentu pārbīdīt aptuveni par 16 cm vertikālā virzienā (stiprinot pie sienas) vai horizontālā virzienā (stiprinot uz statīva). Šim nolūkam atskrūvējiet izlīdzināšanas ierīces skrūvi 32, pārvietojiet mērinstrumentu vēlamajā stāvoklī un no jauna stingri pieskrūvējiet skrūvi 32.

Darbs ar griestu mērplāksni (attēls A)

Griestu mērplāksni 35 var lietot vienkāršākajām izlīdzināšanas operācijām, piemēram, augstuma izlīdzināšanai, ierīkojot piekārtos griestus. Ar magnētiskā turētāja palīdzību nostipriniet griestu mērplāksni uz kādas nesošās virsmas.

Griestu mērplāksnes atstarojošā puse uzlabo lāzera stara redzamību nelabvēlīgos apgaismo-juma apstāklos, bet caur tās caurspīdīgo pusi lāzera stars ir izškirams arī no mugurpuses.

Darbs ar mērplāksni (papildpiederums)

Lietojot mērplāksni 34, ar mērinstrumenta palī-dzību var izdarīt atzīmes uz grīdas vai ari pārnest tās uz sienas lāzera stara augstumā.

Izmantojot kvadrātisko nullauku un skalu, iespē-jams izmērīt un atzīmēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pārnest un atzīmēt citās mērka vietās. Šādi nav nepieciešama mērinstrumenta augstuma precīza iestādīšana atbilstoši markešanas augstumam.

Lai uzlabotu lāzera stara redzamību lielā attā-lumā vai spilgtā saules gaismā, mērplāksnes 34 virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novēro-tājs raugās uz mērplāksni paralēli staram.

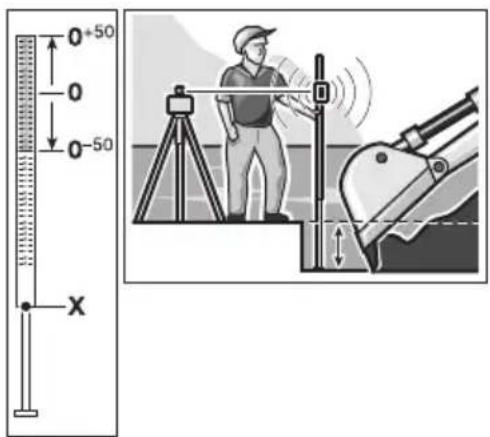

Darbs ar mērlīsti (papildpiederums) (attēls H)

Pārbaudot līmeņus vai iezīmējot slīpumu, ieteicams izmantot mērlīsti 27 kopā ar lāzera starojuma uztvērēju.

Mērlīstes 27 augšējā daļā ir izveidota relatīvas mērīšanas skala (± 50 cm). Šīs skalas nulles iedaļas augstumu var izvēlēties, izvelkot vajadzīgajā garumā mērlīstes balstu. Tas ľauj tieši nolasīt starpību starp vēlamo un esošo augstuma vērtību.

Darba operāciju piemēri

Augusta iezimēšana un pārbaude (attēls B)

Novietojiet mērinstrumentu horizontālā stāvoklī uz cieta, līdzena pamata vai nostipriniet to uz statīva 26 (papildpiederums).

Strādājot ar statīvu: iestādiet lāzera staru vēlamajā augstumā. Tad pārnesiet šo augstumu uz mērka vietu.

Strādājot bez statīva: ar mērplāksnes 34 palīdzību nosakiet augstuma starpību starp lāzera staru un augstuma atzīmi atskaites punktā. Tad pārnesiet izmērīto augstuma starpību uz mērka vietu vai ari pārbaudiet augstuma atzīmes pareizību.

Vertikālā stara paralēlā izlidzināšana un taisna lenka iezimēšana (attēls C)

Ja nepieciešams iezīmēt taisnu leŋki vai škērs-sienu novietojumu, vertikālais lāzera stars 9 jāizlīdzina tā, lai tas būtu paralēls atskaites līnijai (piemēram, sienai), t.i., lai tas atrastos vienādā attālumā no šīs līnijas.

Šim nolūkam novietojiet mērinstrumentu vertikālā stāvoklī un izlīdziniet lāzera staru tā, lai tas būtu aptuveni paralēls atskaites līnijai.

Lai panāktu precīzu lāzera stara izlīdzinājumu, ar mērplāksnes 34 palīdzību izmēriet attālumu starp vertikālo staru un atskaites līniju mērinstrumenta tiešā tuvumā. Tad izmēriet attālumu starp vertikālo staru un atskaites līniju pēc iespējas tālāk no mērinstrumenta. Pārvietojiet vertikālo staru tā, lai tas atrastos vienādā attālumā no atskaites līnijas gan mērinstrumenta tiešā tuvumā, gan arī maksimālā attālumā no tā.

Taisno leŋki veido vertikālais stars 9 un kustīgais lāzera stars 6.

Perpendikulāras vai vertikālas plaknes iezīmēšana (attēls D)

Lai iezīmētu perpendikulāru vai vertikālu plakni, novietojiet mērinstrumentu vertikālā stāvoklī. Ja vertikālajai plaknei jāveido taisns leņķis attiecībā pret kādu atskaites līniju (piemēram, sienu), izlīdziniet vertikālo staru 9 attiecībā pret šo atskaites līniju.

lezīmējiet perpendikulāro plakni ar kustīgā lāzera stara 6 palīdzību.

Darbs bez lāzera starojuma uztvērēja (attēls E)

Labvēlīgos apgaismojuma apstāklos (piemēram, tumšās telpās) vai nelielā attālumā var strādāt, neizmantojot lāzera starojuma uztvērēju. Lai uzlabotu lāzera stara redzamību, izvēlieties līnijas darba režīmu vai arī izvēlieties punkta darba režīmu un ar roku grieziet mērinstrumenta rotācijas galvu 10, līdz lāzera stars pārvietojas uz mērka vietu.

Darbs ar lāzera starojuma uztvērēju (attēls F)

Lai atvieglotu lāzera stara atklāšanu, strādājot nelabvēligos apgaismojuma apstāklos (piemēram, gaišas telpās vai tiešos saules staros), kā arī lielā attālumā, izmantojiet lāzera starojuma uztvērēju. Strādājot ar lāzera starojuma uztvērēju, darbiniet lāzeru rotācijas režimā ar vislielāko rotācijas ātrumu.

Mērišana lielā attālumā (attēls G)

Lai atvieglotu lāzera stara atklāšanu lielā attā-lumā, izmantojiet lāzera starojuma uztvērēju. Lai samazinātu traucējošo faktoru ietekmi, mēr-instrumentam vienmēr jāatrodas darba virsmas vidū un jābūt nostiprinātam uz statīva.

Darbs ārpus telpām (attēls H)

Strādājot ārpus telpām, vienmēr jālieto lāzera starojuma uztvērējs.

Strādājot vietās ar nedrošu vai nestabilu pamatu, nostipriniet mērinstrumentu uz statīva 26. Lai novērstu pamata pārvietošanās vai satricinājumu ietekmi uz mērījumu rezultātiem, aktivizējiet mērinstrumenta triecienu brīdinājuma funkciju.

Pārskats par indikācijas elementiem

	Lāzera stars	Lāzera stara rotācija*	zaļš sar-kans	zaļš sar-kans
Mērinstrumenta ieslēgšana(1 s ilga pašpārbaude) ●	●		●
Sākotnējā vai turpmākā pašizlīdzināšanās 2x/s ○	2x/s
Mērinstruments ir izlīdzināts/gatavs darbam ●	●	●
Ir pārsniegts pašizlīdzināšanās diapazons 2x/s ○		●
Ir aktivizēta triecienu brīdinājuma funkcija ●
Ir iedarbojusies triecienu brīdinājuma funkcija 2x/s ○ 2x/s
Baterijas spriegums ≤2 s t u n d u i l g a m darbam 2x/s
Baterija ir tukša ○	○	●
		* līnijas un rotācijas režimā
	2x/s	Mirgošanas frekvence (divreiz sekundē)
	●	Funkcija darbojas pastāvīgī
	○	Funkcija ir apturēta

Apkalpošana un apkope

Apkalpošana un tirišana

Uzturiet rotācijas lāzeru un uzlādes ierīci tīru.

Neiegremdējiet rotācijas lāzeru un uzlādes ierīci ūdenī vai citos šķidrumos.

Apslaukiet izstrādājumu korpusu ar mitru, mīkstu lupatiņu. Nelietojiet izstrādājumu apkopei kīmiski aktīvus tīrīšanas līdzekļus vai organiskos škīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūkas virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, rotācijas lāzers un uzlādes ierīce tomēr sabojājas, nepieciešamais remonts jāveic firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Nemēginiet atvērt rotācijas lāzeru un uzlādes ierīci saviem spēkiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti uzrādīt desmitzīmju pasūtījuma numuru, kas norādīts uz rotācijas lāzera un uzlādes ierīces marķējuma plāksnītes.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju-miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais rotācijas lāzers un uzlādes ierīce, kā arī šo izstrādājumu piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Tikai ES valstim

Neizmetiet nolietoto rotācijas lāzeru, uzlādes ierīci un akumulatorus sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektronis-

kajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgās elektriskās un elektroniskās ierīces jāsavāc atseviški un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Ni-MH: nikela-metālhidrida akumulatori

Neizmetiet akumulatorus un baterijas sadzīves atkritumu tvertnē un nemēginiet no tiem atbrīvoties, sadedzinot vai nogremdējot ūdenskrātuvē. Akumulatori un baterijas pēc iespējas jāizlādē un tad jāsavāc un jānogādā otrreizējai pārstrādei vai arī no tiem jāatbrīvojas apkārtējai videi nekaitīgā veidā.

Tikai ES valstim

Saskaņā ar direktīvu 2006/66/EK, bojātie vai no- lietotie akumulatori un baterijas jāsavāc un jānogādā otrreizējai pārstrādei.

Tiesības uz izmainām tiek saglabātas.

Saugos nuorodos

Rotacinis lazerinis nivelyras
