GRL 300 HVG Professional - Kaugusmõõtja BOSCH - Tasuta kasutusjuhend

Toote tüüp	Professionaalne pöörlev lasernivoo
Bränd	Bosch
Mudel	GRL 300 HVG Professional
Leviala	Kuni 300 meetrit vastuvõtjaga
Täpsus	± 0,1 mm/m
Isetasanduvus	Isetasanduvusvahemik ± 5°, elektrooniline kompenseerimine
Pöörlemiskiirus	0, 150, 300, 600 p/min
Kaal	Umbes 1,6 kg (patareidega)
Mõõtmed (P × L × K)	14 × 14 × 22 cm
Toide	4 AA patareid (LR6) või toiteplokk (valikuline)
Tööaeg	Kuni 30 tundi (pöörlemisrežiim)
Peamised funktsioonid	Pöörlemine, joon, loodimine, kalle, pulseerimine
Kaitsetase	IP54 (kaitse pritsiva vee ja tolmu eest)
Töötemperatuur	-10 °C kuni +50 °C
Kaasas olev alus	Statiiv adapteriga 5/8 tolli
Ühilduv vastuvõtja	LR 60 Professional (valikuline)
Hooldus ja puhastamine	Puhasta läätsi pehme lapiga; ära kasuta lahusteid
Ohutus	Klassi 2 laser (nähtav); vältida otsest silmkontakti
Varuosad ja parandatavus	Boschi müügijärgne teenindus; varuosad saadaval volitatud võrgustiku kaudu

Korduma kippuvad küsimused - GRL 300 HVG Professional BOSCH

Kuidas vahetada patareisid Bosch GRL 300 HVG-l?

Avage seadme all asuv patareipesa, eemaldage vanad patareid ja sisestage 4 uut AA (LR6) patareid, jälgides polaarsust.

Mis on lasernivoo maksimaalne leviala?

Ilma vastuvõtjata on leviala umbes 300 meetrit välitingimustes hea nähtavuse korral. Vastuvõtjaga LR 60 võib see ulatuda 300 meetrini.

Kuidas reguleerida pöörlemiskiirust?

Vajutage nuppu Rot, et kerige kiiruste vahel: 0, 150, 300 ja 600 p/min. Valitud kiirus kuvatakse ekraanil.

Mida teha, kui laser ei sütti?

Kontrollige patareide seisukorda ja nende head kontakti. Kui seade ikka ei sütti, proovige toiteplokiga (pole kaasas). Kui probleem püsib, võtke ühendust Boschi teenindusega.

Kuidas kasutada kalde funktsiooni?

Lülitage isetasanduvus välja, vajutades nuppu Auto 3 sekundit. Seejärel kallutage seadet käsitsi; kalde väärtus kuvatakse ekraanil.

Kas lasernivood saab kasutada välitingimustes?

Jah, tänu IP54 kaitsele. Tugeva päikese korral kasutage laservastuvõtjat LR 60, et parandada kiire nähtavust.

Kuidas puhastada läätsi?

Kasutage pehmet ja kuiva lappi. Tõrksate plekkide korral niisutage lappi kergelt veega. Ärge kunagi kasutage kemikaale ega lahusteid.

Mis on selle seadme laseriklass?

GRL 300 HVG Professional kiirgab nähtavat klassi 2 laserit. See on inimsilmale lühiajalise kokkupuute korral ohutu, kuid vältige otsest vaatamist.

Kuidas kinnitada seade statiivile?

Keerake kaasas olev 5/8 tolli adapter seadme alla ja kinnitage see statiivile. Veenduge, et komplekt on enne kasutuselevõttu stabiilne.

Kust leida kasutusjuhendit?

Kasutusjuhend on tasuta saadaval PDF-vormingus veebisaidil notice-facile.com. Saate selle alla laadida või tellida tõlke oma keelde.

KASUTUSJUHEND GRL 300 HVG Professional BOSCH

etälgupärane kasutusjuhend

Eesti....Lehekülg 361

Mõõteseadmega ohutu ja turvalise töö tagamiseks lugege läbi kõik juhised ning järgige neid. Ärge katke mõõteseadmel olevaid hoiatussilte kunagi kinni. HOIDKE KõIK JUHISED HOOLIKALT ALLES.

• Ettevaatust – siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke.
• Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
• Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.
  Laske mõõteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö.
• Ärge kasutage mööteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu. Mööteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.
• Ärge avage akut. Esineb lühise oht.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse, tule, vee ja niiskuse eest. Esineb plahvatusoht.

Kasutusvälisel ajal hoidke akut eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad aku kontaktid omavahel ühendada. Metallesemetega kokkupuutest põhjustatud lühis aku kontaktide vahel tekitab põlengu ohu.

▶ Laadige akut üksnes käesolevas kasutusjuhendis nimetatud akulaadimisseadmega. Ühte tüüpi akude jaoks sobiv akulaadimisseade vöib teist tüüpi akude laadimisel põhjustada põlengu ohu.
Kasutage üksnes Boschi originaalakusid, mille pinge vastab elektrilise tööriista andmesildil toodud pingele. Muude akude, nt järeletehtud või parandatud akude või teiste tootjate akude kasutamine põhjustab plahvatuse ja varalise kahju ohu.

GRL 250 HV/GRL 300 HV

Mõõteseade väljastatakse ingliskeelse hoiatussildiga (seadme jooniste leheküljel tähistatud numbriga 20).

Laserkiirgus klass 2 – ärge vaadake laserkiire suunas IEC 60825-1:2007-03 <1mW, 635 nm

▶ Enne seadme kasutuselevõttu katke ingliskeelne hoiatussilt kaasasoleva eestikeelse kleebisega.
- Ärge suunake laserkiirt inimeste ega loomade peale ja ärge vaadake ise laserkiire suunas. Mööteseade tekitab standardi IEC 60825-1 kohasele laseri klassile 2 vastavat laserkiirgust. Sellega võite pimestada teisi inimesi.
- Ärge lubage lastel lasermööteseadet kasutada järelevalveta. Lapsed võivad teisi inimesi tahtmatult pimestada.

GRL 300 HVG

Mõõteseade väljastatakse kahe ingliskeelse hoiatussildiga (mõõteseadme jooniste leheküljel tähistatud numbritega 20 ja 21):

Enne seadme kasutuselevõttu katke ingliskeelsed hoiatussildid komplekti kuuluvate eestikeelsete kleebistega. Kleebised leiate seadme komplektist.
- Ärge juhtige laserkiirt inimeste või loomade poole ning ärge vaadake otse laserkiire suunas. Mõõteseade tekitab klassi 3R kuuluva laserkiire vastavalt standardile IEC 60825-1. Pilgu suunamine otse laserkiire sisse – ka suurema vahemaa tagant – võib silmi kahjustada.
Vältige laserkiire peegeldumist siledatelt pindadelt, näiteks aknalt või peeglilt. Ka peegelduv laserkiir võib silma kahjustada.
Mõõteseadme kasutamine on lubatud üksnes isikutele, kes oskavad laserseadmeid käsitseda. Vastavalt standardile EN 60825-1 peavad nad muuhulgas omama teadmisi laseri bioloogilisest toimest silmadele ja nahadele, samuti laserkaitse õigest kasutamisest, et ära hoida ohtusid.

Seadke mööteseade alati sellisesse asendisse, et laserkiired kulgevad Teie silmade tasandist tunduvalt kõrgemalt või madalamalt. Nii hoiate ära silmade kahjustamise.
Mõõteseadme kasutamise piirkond tähistage laseri eest hoiatavate siltidega. Sellega tõkestate kõrvaliste isikute juurdepääsu ohtlikku piirkonda.
- Ärge hoidke mõõteseadet kohtades, kuhu võivad kõrvalised isikud ligi pääseda. Isikud, kes ei oska mõõteseadet käsitseda, võivad kahjustada nii ennast kui ka teisi inimesi.
▶ Laseriklassi 3R kuuluva mööteseadme kasutamisel pidage kinni kehtivatest siseriiklikest eeskirjadest. Nende eeskirjade eiramine vöib kaasa tuua vigastusi.
Hoolitsege selle eest, et laserkiirte kulgemise ala oleks piiratud. Laserkiire kulgemine piiratud alas hoiab ära kõrvaliste isikute silmade juhusliku kahjustamise.

Akulaadija

Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Ärge jätke akulaadijat vihma ega niiskuse kätte. Vee sissetungimine elektrilisse tööriista suurendab elektrilöögi ohtu.

• Ärge laadige akulaadimisseadmega teiste seadmete akusid. Akulaadimisseade on ette nähtud üksnes pöördlaseris kasutatava Boschi akukomplekti laadimiseks. Teiste seadmete akude laadimisel tekib süttimise ja plahvatuse oht.
  ▶ Hoidke akulaadija puhas. Mustus tekitab elektrilöögi ohu.
  Iga kord enne kasutamist kontrollige üle laadija, toitejuhe ja pistik. Vigastuste tuvastamisel ärge akulaadijat kasutage. Ärge avage akulaadijat ise ja laske seda parandada vaid vastava ala spetsialistidel, kes kasutavad originaalvaruosi. Vigastatud akulaadija, toitejuhe ja pistik suurendavad elektrilöögi ohtu.
• Ärge kasutage akulaadijat kergestisüttival pinnal (nt paberil, tekstiilidel jmt) ja süttimisohtlikus keskkonnas. Akulaadija kuumeneb laadimisel, mistõttu tekkib tulekahjuoht.
  Väärkasutuse korral võib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
• Ärge jätke lapsi järelevalveta ning ärge lubage lastel laadimisseadmega mängida.

Tööpõhimõtte kirjeldus

Voltige lahti kasutusjuhendi ümbris, kust leiate pöördlaseri ja laadimisseadme joonised, ning jätke see kasutusjuhendi lugemise ajaks avatuks.

Nõuetekohane kasutus

Pöördlaser

Mõõteseade on ette nähtud täpsete horisontaalide, vertikaalide, rihtjoonte ja loodipunktide kindlaksmääramiseks ja kontrollimiseks.

Seade sobib kasutamiseks sise- ja välistingimustes.

Akulaadija

Kasutage akulaadijat üksnes siis, kui Teil on täielik ülevaade selle köikidest funktsioonidest ning suudate seda kasutada piiranguteta või kui olete saanud asjaomase väljaõppe.

Tehnilised andmed

Pöördlaser GRL 250 HV	Professional	GRL 300 HV Professional	GRL 300 HVG Professional
Tootenumber	3 601 K61 60.	3 601 K61 50.	3 601 K61 70.
Tööpiirkond (raadius) 1) – ilma laserkiire vastuvõtjata ca– laserkiire vastuvõtjaga ca	30 m125 m	30 m150 m	50 m150 m
Nivelleerumistäpsus 1) 2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Automaatne loodimispiirkond üldjuhul	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Nivelleerumisaeg üldjuhul	15 s	15 s 15 s
Pöörlemiskiirus	150/300/600 min -1	150/300/600 min -1	150/300/600 min -1
Avanemisnurk joonrežiimi puhul	10/25/50°	10/25/50°	10/25/50°
Töötemperatuur	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Hoiutemperatuur	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Suhteline öhuniiskus max.	90 %	90 % 90 %
Laseri klass	2	2	3R
Laseri tüüp	635 nm, <1 mW	635 nm, <1 mW	532 nm, <5 mW
∅ Laserkiire läbimõõtväljumisava juures ca 1)	5 m m	5 m m	5 m m
Statiivi ühenduskeere (horisontaalne)	5/8"-11	5/8"-11	5/8"-11
Akud (NiMH)	2 x 1 , 2 V HR 2 0 (D2 x 1 , 2 V HR 2 0 (D2 x 1,2 V HR20 (D)(9 Ah)Patareid (alkaline)	(D2 x 1 , 2 V HR 2 0 (D2 x 1 , 5 V LR 2 0 (D2 x 1,5 V LR20 (D)	(D2 x 1,2 V HR20 (D)(9 Ah)Patareid (alkaline)
Tööaeg ca– Akud (NiMH)– Patareid (alkaline)	40 h60 h	30 h50 h	20 h30 h
Kaal EPTA-Procedure 01/2003 järgi	1,8 kg	1,8 kg	1,8 kg
Mõõtmed	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Kaitseaste	IP 54 (tolmu- ja pritsmekindel)	IP 54 (tolmu- ja pritsmekindel)	IP 54 (tolmu- ja pritsmekindel)

1) temperatuuril 20 °C
2) piki telgi
Pöörake tähelepanu oma mööteseadme tootenumbrile, mööteseadmete kaubanduslik tähistus vöib olla erinev.
Oma mööteseadet saate identifitseerida andmesildil oleva seerianumbri 19 järgi.

Akulaadimisseade

Tootenumber 2 610 A13 782
Nimipinge	V~ 100–240
Sagedus	Hz 50/60
Aku laadimispinge	V= 7,5
Laadimisvool	A	1,0
Lubatud laadimistemperatuur	°C 0–45
Laadimisaeg	h	14
Akuelementide arv		2
Nimipinge (akud)	V= 2 x 1,2
Kaal EPTA-Procedure 01/2003 järgi	kg 0,2
Kaitseaste		☐/II

Seadme osad

Detailide numeratsiooni aluseks on pöördlaseri ja akulaadimisseadme jooniste lehekülgedel toodud numbrid.

1 Hoiatussignaali näit
2 Hoiatussignaali nupp
3 Automaatse nivelleerumise näit
4 Pöördlaseri lüliti (sisse/välja)
5 Pöördliikumise ja pöörlemiskiiruse valiku nupp
6 Muutuv laserkiir
7 Kaugjuhtimispuldi signaali vastuvõtuväli
8 Laserkiire väljumisava
9 Loodikiir
10 Pöörlev pea
11 Joonliikumise ja joone pikkuse valiku nupp
12 Laetuse astme näit
13 Aku*
14 Patareipesa
15 Patareikorpuse lukustusnupp
16 Aku lukustusnupp*
17 Laadija pistiku pesa*
18 5/8"-keermega statiivi ava
19 Seerianumber
20 Laseri hoiatussilt

21 Laserkiire väljumisava hoiatussilt (GRL 300 HVG)
22 Akulaadimisseade*
23 Akulaadimisseadme vörgupistik*
24 Laadimispistik*
25 Kaugjuhtimispult*
26 Statiiv*
27 Ehituslaseri möötevarras*
28 Laserkiire vastuvõtja*
29 Laserkiire nähtavust parandavad prillid*
30 Seinakinnitusrakis/rihtija*
31 Seinakinnitusrakise kinnituskruvi*
32 Rihtija kruvi*
33 5/8"-keermega kruvi seinakinnitusrakise küljes*
34 Mööteplaat koos jalaga*
35 Laemõõteplaat*
36 Kohver

* Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Andmed müra kohta

Pöördlaser

Müra möödetud vastavalt standardile EN 60745.

Sageduskarakteristikul A möödetud helirõhu tase on mööteseadmel üldjuhul alla 70 dB(A).

Vastavus normidele CE

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või õigusaktidele: EN 61010-1, EN 60825-1 (mõõteseadmed) ja/või EN 60950-1 (akulaadimisseadmed) kooskõlas direktiivide 2006/95/EÜ, 2004/108/EÜ, 2006/42/EÜ sätetega.

Tehniline toimik saadaval aadressil: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 2010

Mõõteseadmes on soovitav kasutada leelismangaan-patareisid või akusid.

Patareikorpuse 14 avamiseks keerake lukustus-nupp 15 asendisse ja tömmake patareikor-pus välja.

Patareide sissepanekul jälgige patareide öiget polaarsust vastavalt patareikorpusel toodud joonisele.

Vahetage alati välja köik patareid ühekorraga. Kasutage üksnes ühe tootja ja ühesuguse mah- tuvusega patareisid.

Kui olete patareid paigaldanud valesti, ei saa mõõteseadet sisse lülitada. Patareide paigaldamisel jälgige öiget polaarsust.

Kui Te mõõteseadet pikemat aega ei kasuta, võtke patareid seadmest välja. Patareid võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.

Aku kasutamine

Enne esmakordset kasutamist laadige aku 13 täis. Akut tohib laadida üksnes ettenähtud akulaadimisseadmega 22.

▶ Pöörake tähelepanu vörgupingele!

Võrgupinge peab ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral.

Ühendage vooluvõrguga sobiv võrgupistik 23 laadimisseadmega 22 ja laske kohale fikseeruda.

Ühendage akulaadimisseadme laadimispistik 24 aku pessa 17. Ühendage akulaadimisseade vooluvörku. Tühja aku laadimine kestab ca 14 h. Akulaadimisseade ja aku on kaitstud ülelaadi-mise eest.

Uus või pikemat aega kasutamata aku saavutab täisvõimsuse alles umbes 5 laadimis- ja tühjene-mistsükli järel.

Ärge laadige akut 13 iga kord pärast kasutamist, kuna vastasel juhul väheneb aku mahtuvus.

Laadige akut üksnes siis, kui laetuse astme indikaator 12 vilgub või pideva tulega põleb.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada.

Tühja aku korral võite mõõteseadet kasutada ka laadija 22 abil, kui see on vooluvõrku ühendatud. Lülitage mõõteseade välja, laadige akukomplekti umbes 10 minutit ja lülitage siis mõõteseade koos vooluvõrku ühendatud akulaadijaga uuesti sisse.

Aku 13 vahetamiseks keerake lukustusnupp 16 asendisse ja tömmake aku 13 välja.

Asetage kohale uus aku ja keerake lukustusnupp 16 asendisse 🔒

Kui Te mõõteseadet pikemat aega ei kasuta, võtke aku seadmest välja. Akud võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.

Laetuse astme näit

Kui laetuse astme näit 12 süttib esimest korda punase tulega, saab mööteseadmega töötada veel 2 tundi.

Kui laetuse astme näit 12 põleb pideva punase tulega, ei saa mõõtmisi enam teha. Mõõteseade lülitub 1 minuti pärast automaatselt välja.

Kasutamine

Pöördlaseri kasutuselevõtt

• Kaitske mõõteseadet niiskuse ja otsese päikesekiiirguse eest.
• Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste korral laske mõõteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda. Äärmuslikel temperatuuridel ja temperatuurikõikumiste korral võib seadme mõõtetäpsus väheneda.
  Kaitske mööteseadet tugevate löökide ja kukkumiste eest. Kui mööteseadmele on avaldunud tugev väline mehaaniline toime, tuleb enne edasitöötamist alati kontrollida seadme täpsust (vt „Pöördlaseri nivelleerumise täpsus“, Ik 369).

Mõõteseadme kohaleseadmine

Horisontaal-asend

Vertikaal-asend

Asetage mööteseade horisontaal- või vertikaala- sendis stabiilsele alusele, statiivile 26 või seinakinnitusrakisele 30 koos rihtijaga.

Suure loodimistäpsuse töttu reageerib mõõteseade väga tundlikult põrutustele ja kohamuutustele. Seetõttu jälgige järelloodimisest põhjustatud töökatkestuste vältimiseks, et mõõteseadme asend oleks stabiilne.

Sisse-/väljalülitus

• Ärge suunake laserkiirt inimeste ega loomade peale (eelkõige mitte nende silmade kõrgusel) ja ärge vaadake ka ise otse laserkiire suunas (ka mitte suurema vahemaa tagant). Möõteseade saadab kohe pärast sisselülitamist välja vertikaalse loodikiire 9 ja muutuva laserkiire 6.

Mõõteseadme sisselülitamiseks vajutage lülitile (sisse/välja) 4. Näidud 1, 3 ja 12 süttivad korraks. Mõõteseade hakkab kohe automaatselt nivelleeruma. Nivelleerumise ajal vilgub nivelleerumise näit 3 rohelise tulega ja laser vilgub punktrežiimis.

Mõõteseade on nivelleerunud, kui nivelleerumise näit 3 süttib pideva rohelise tulega ja laser pidevalt põleb. Pärast nivelleerumise lõppu käivitub mõõteseade automaatselt pöördliikumisrežiimis.

Töörežiimide nuppudega 5 ja 11 saab juba nivelleerumise ajal kindlaks määrata töörežiimi (vt „Pöördlaseri töörežiimid“, Ik 368). Sellisel juhul käivitub möõteseade pärast nivelleerumise löppu valitud töörežiimil.

Mõõteseadme väljalülitamiseks vajutage uuesti lülitile (sisse/välja) 4.

- Ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada.

Patareide kaitsmiseks lülitub mõõteseade automaatselt välja, kui on olnud väljaspool automaatse nivelleerumise vahemikku üle 2 tunni või kui hoiatussignaal on rakendunud rohkem kui 2 tunni eest (vt „Pöördlaseri automaatne nivelleerumine“, Ik 368). Muutke mõõteseadme asendit ja lülitage see uuesti sisse.

Pöördlaseri töörežiimid

Ülevaade

Kõik kolm töörežiimi on võimalikud horisontaal- ja vertikaalasendis.

Pöördliikumisrežiim on eriti otstarbekas laserkiire vastuvõtja kasutamisel. Võite valida erinevate pöörlemiskiiruste vahel.

Selles töörežiimis liigub muutuv laserkiir piiratud avanemisnurgas. Tänu sellele on laserkiire nähtavus vörreldes pöördliikumisega suurem. Valida saab erinevate avanemisnurkade vahel.

Selles töörežiimis on muutuv laserkiir kõige paremini nähtav. Võimalik on näiteks kõrgus-punktide lihtne ülekandmine või rihtjoonte kontrollimine.

Pöördliikumisrežiim (150/300/600 min ^-1 )

Iga kord pärast sisselülitamist on seade pöördliikumisrežiimil, kusjuures pöörlemiskiirus on keskmine.

Joonliikumisrežiimilt pöördliikumisrežiimile lülitumiseks vajutage pöördliikumise nupule 5. Pöördliikumisrežiim käivitub keskmise pöörlemiskiirusega.

Pöörlemiskiiruse muutmiseks vajutage uuesti pöördliikumise nupule 5 seni, kuni soovitud kiirus on saavutatud.

Laserkiire vastuvõtjaga töötades tuleb valida suurim pöörlemiskiirus. Ilma laserkiire vastuvõtjata töötades vähendage laserkiire nähtavuse parandamiseks pöörlemiskiirust ja kasutage laserkiire nähtavust parandavaid prille 29.

Joonliikumisrežiimile või punktrežiimile lülitumiseks vajutage joonliikumise nupule 11. Mõõteseade lülitub väikseima avanemisnurgaga joonrežiimile.

Avanemisnurga muutmiseks vajutage joonliikumise nupule 11. Avanemisnurk suureneb kahes astmes, samaaegselt suureneb iga astme puhul pöörlemiskiirus. Kolmandal vajutamisel joonliikumise nupule 11 lülitub möõteseade pärast lühiajalist vönkumist punktrežiimile. Uus vajutamine nupule 11 lülitab seadme tagasi väikseima avanemisnurgaga joonrežiimile.

Märkus: Inertsi töttu vöib laser vönkuda kergelt üle laserjoone löpp-punktide.

Laserjoone või laserpunkti asendi reguleerimiseks pöörlemistasandil keerake pöörlev pea 10 käega soovitud asendisse või kasutage kaugjuhtimispulti 25.

Mõõteseadme vertikaalasendi puhul saate laserpunkti, laserjoont või pöörlemistasandit keerata ümber vertikaalse telje kaugjuhtimispuldi 25 abil. Pidage kinni kaugjuhtimispuldi kasutus- juhendist.

Pöördlaseri automaatne nivelleerumine Ülevaade

Seade tuvastab pärast sisselülitamist horison-taal- või vertikaalasendi. Horisontaalasendi vahetamiseks vertikaalasendi vastu või vastupidi lülitage seade välja, viige soovitud asendisse ja lülitage uuesti sisse.

Pärast sisselülitamist kontrollib seade vertikaalset või horisontaalset asendit ja tasakaalustab hälbed automaatse nivelleerumise vahemikus ca 8 % (5 °) automaatselt.

Kui möõteseadme kalle on pärast sisselülitamist või asendi muutust rohkem kui 8 %, ei ole auto-maatne nivelleerumine enam võimalik. Sellisel juhul rootor seiskub, laser vilgub ja nivelleerumise näit 3 põleb pideva punase tulega. Seadke möõteseade uude asendisse ja oodake ära auto-

maatne nivelleerumine. Ilma uude asendisse seadmiseta lülitub laser 2 minuti möödudes ja mööteseade 2 tunni möödudes välja.

Kui mööteseade on nivelleerunud, kontrollib see pidevalt horisontaalset ja/või vertikaalset asendit. Asendi muutumisel nivelleerub seade automaatselt uuesti. Väärade möötmistulemuste vältimiseks seiskub rootor nivelleerumise ajaks, laser vilgub ja nivelleerumise näit 3 vilgub rohelise tulega.

Hoiatussignaali funktsioon

Mõõteseade on varustatud hoiatussignaali funktsiooniga, mis hoiab asendi muutumise ja mõõteseadme kõikumise või aluspinna vibratsiooni puhul ära nivelleerumise muutunud kõrgusel ja sellega kõrguste vead.

Hoiatussignaali sisselülitamiseks vajutage hoiatussignaali nupule 2. Hoiatussignaali näit 1 põleb pideva rohelise tulega ja 30 sekundi pärast aktiveerub hoiatussignaal.

Kui mööteseadme asendi muutmisel ületatakse automaatse nivelleerumise vahemik või registreeritakse tugev köikumine, rakendub hoiatussignaal: Pöörlemine seiskub, laser vilgub, nivelleerumise näit 3 kustub ja hoiatussignaali näit 1 vilgub punase tulega. Aktuaalne töörežiim salvestatakse.

Kui hoiatussignaal on rakendunud, vajutage hoiatussignaali nupule 2. Hoiatussignaali funkt-sioon käivitatakse uuesti ja mööteseade hakkab nivelleeruma. Kohe kui mööteseade on nivelleerunud (nivelleerumise näit 3 põleb pideva rohelise tulega), käivitub seade salvestatud töörežiimil. Kontrollige nüüd laserkiire körgust vördluspunkti najal ja korrigeerige körgust vajaduse korral.

Kui rakendunud hoiatussignaali korral ei käivitu seade nupule 2 vajutamisel uuesti, lülitub laser 2 minuti pärast ja möõteseade 2 tunni pärast automaatselt välja.

Hoiatussignaali funktsiooni väljalülitamiseks vajutage hoiatussignaali nupule 2 üks kord või rakendunud hoiatussignaali korral (hoiatussignaali näit 1 vilgub punase tulega) kaks korda. Väljalülitatud hoiatussignaali puhul hoiatussignaali näit 1 kustub.

Pöördlaseri nivelleerumise täpsus

Täpsust möjutavad tegurid

Suurimat möju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt (põrandalt) ülespoole kulgevad temperatuurierinevused võivad laserkiire kõrvale kallutada.

Hälbed muutuvad oluliseks alates ca 20 m kauguselt seadmest ning võivad 100 m kaugusel olla kaks kuni neli korda suuremad kui 20 m kaugusel.

Kuna temperatuuride erinevus on kõige suurem just maapinna (põranda) lähedal, on soovitav mõõtmiste teostamisel seadmest alates 20 m kaugusel paigaldada seade alati statiivile. Lisaks paigaldage seade võimalusel alati tööpiirkonna keskele.

Seadme täpsuse kontrollimine

Lisaks välistele möjudele vöib körvalekaldeid pöhjustada ka seadmele endale avalduv toime (nt kukkumine vöi tugev löök). Seetõttu kontrollige seadme täpsust iga kord enne töö alustamist.

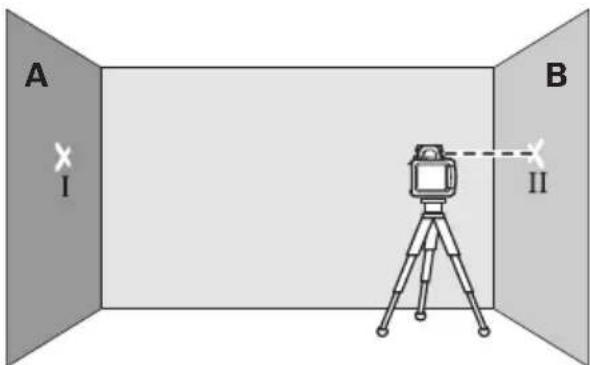

Kontrollimiseks läheb vaja 20 m pikkust kindlapinnalist vaba möötepiirkonda kahe seina A ja B vahel. Teil tuleb – seadme horisontaalasendi puhul – teostada mölema telje X ja Y suhtes neli möötmist (vastavalt positiivselt ja negatiivselt).

- Paigaldage seade horisontaalasendis seina A lähedal statiivile 26 (lisatarvik) või asetage tugevale, tasasele aluspinnale. Lülitage seade sisse.

- Pärast loodimist suunake laserkiir punktrežiimis lähedal asuvale seinale A. Märkige laserkiire keskpunkt seinale (punkt I).

- Pöörake seadet 180°, laske seadmel nivelleeruda ja märkige laserkiire keskpunkt kaugemal asuvale seinale B (punkt II).

- Asetage seade – ilma seda pööramata – seina B lähedale, lülitage sisse ja laske sead- mel nivelleeruda.

- Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel midagi seadme alla asetades), et laserkiire keskpunkt läbiks täpselt eelnevalt seinal B märgitud punkti II.

- Keerake mööteseadet 180°, ilma et muudaksite körgust. Laske seadmel nivelleeruda ja märkige laserkiire keskpunkt seinale A (punkt III). Veenduge, et punkt III asub vöimalikult vertikaalselt punkti I peal vöi all.

- Vahe d seinal A märgitud punktide I ja III vahel annab seadme tegeliku hälbe möödetud telje osas.

Korrake mööteprotsessi ülejäänud kolme telje osas. Selleks pöörake seadet enne mööte-protsessi alustamist iga kord 90°.

2 x 20 = 40 m kaugusel on lubatud maksimaalne hälve:

40 m x ±0,1 mm/m = ±4 mm.

Vahe d punktide I ja III vahel tohib järelikult iga üksiku mööteprotsessi puhul olla maksimaalselt 4 mm.

Kui neljast teostatud mõõtmisest ühe tulemus nimetatud tolerantsi ületab, tuleb seade toimetada Boschi volitatud remonditöökotta.

Tööjuhised

Märkimiseks kasutage alati laserpunkti keskkohta. Laserpunkti suurus muutub kauguse muutudes.

Laserkiire nähtavust parandavad prillid (lisatarvik)

Laserkiire nähtavust parandavad prillid elimineerivad ümbritseva valguse. Tänu sellele võtab silm laserkiire punast valgust paremini vastu.

- Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.

- Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.

Töö laserkiire vastuvõtjaga (lisatarvik)

Ebasoodsate ilmastikuolude (valgusküllane ümbrus, otsene päikesepaiste) ja suuremate vahemaade puhul kasutage laserkiire paremaks leidmiseks laserkiire vastuvõtjat 28.

Laserkiire vastuvõtjaga töötamisel valige suurima pöörlemiskiirusega pöördliikumisrežiim.

Enne laserkiire vastuvõtja töölerakendamist lugege läbi vastuvõtja kasutusjuhend ning pidage kinni selles sisalduvatest juhistest.

Töö kaugjuhtimispuldiga (lisatarvik)

Juhtnuppudele vajutamine võib seadme loodist välja viia, nii et pöörlemine lühiajaliselt katkeb. Kaugjuhtimispuldi 25 kasutamine hoiab selle ära.

Kaugujuhtimispuldi signaali vastuvõtuväli 7 asub mõõteseadme kolmel küljel, kaasa arvatud esiküljel asuva juhtpaneeli kohal.

Töö statiiviga (lisatarvik)

Mõõteseade on varustatud 5/8"-keermega statiivi avaga, mis võimaldab kinnitada mõõte- seadet horisontaalrežiimil töötamiseks statii- vile. Asetage mõõteseade nii, et ava 18 jääb kohakuti statiivi 5/8"-keermega ja kinnitage see statiivi lukustuskruviga.

Välise mõõtskaalaga statiivi 26 korral on võimalik kõrguste erinevust otse reguleerida.

Rihtijaga varustatud seinakinnitusrakise kasutamine (lisatarvik) (vt joonist A)

Seadet saab paigaldada ka rihtijaga varustatud seinakinnitusrakise 30 külge. Selleks keerake seinakinnitusrakise 5/8"-kruvi 33 statiivi ühenduskeermesse 18.

Paigaldamine seinale: Seadme paigaldamine seinale on soovitav tööde puhul, mis jäävad statiivi ulatusest välja, samuti ebatasasel pinnal ilma statiivita töötades. Paigaldage seinakinnitusrakis 30 koos külgemonteeritud seadmega seinale võimalikult vertikaalselt.

Seinale paigaldamiseks võite seinakinnitusrakise 30 kinnitada kinnituskruviga 31 kuni 8 mm laiusele liistule, või riputada selle kahe konksu külge.

Paigaldamine statiivile: Seinakinnitusrakist 30 saab statiivi ühenduskeerme abil kinnitada ka statiivi tagaküljele. See on soovitav eelkõige tööde puhul, mil pöörlemistasandit on vaja teatud võrdlusjoonele välja rihtida.

Rihtija abil saate külgemonteeritud mõõteseadet nihutada vertikaalselt (seinale paigaldamisel) või horisontaalselt (statiivile paigaldamisel) vahemikus ca 16 cm. Selleks keerake lahti rihtija kruvi 32, nihutage mõõteseade soovitud asendisse ja keerake kruvi 32 uuesti kinni.

Töö laemõõteplaadiga (vt joonist A)

Laemõõteplaati 35 saab kasutada ripplagede kõrguse väljarihtimiseks. Kinnitage magnet-kinnitusega laemõõteplaat nt kandetala külge.

Laemõõteplaadi peegelduv pool parandab laserkiire nähtavust ebasoodsates tingimustes, läbipaistev pool tagab laserkiire nähtavuse ka tagaküljelt.

Töö mõõteplaadiga (lisatarvik)

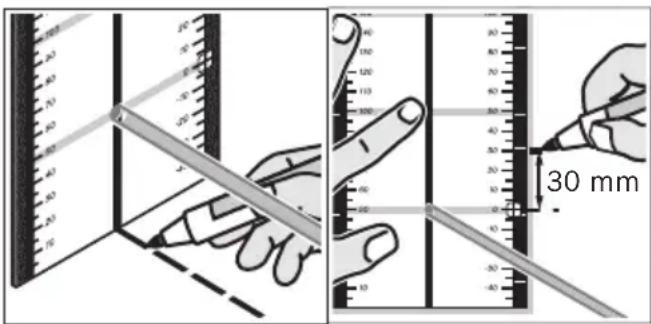

Mõõteplaadi 34 abil saab laserkiirt maapinnale ja laserkiire kõrgust seinale üle kanda.

Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja seda teises kohas uuesti ära märkida. Sellega jääb ära seadme täpne seadistamine ülekantavale kõrgusele.

Mõõteplaat 34 on kaetud peegelduva kattega, mis teeb laserkiire suurema vahemaa tagant või tugeva päikesekiirguse käes paremini nähtavaks. Suurem heledus on näha vaid siis, kui vaatate piki laserkiirt mõõteplaadi suunas.

Töö mõõtevardaga (lisatarvik) (vt joonist H)

Tasapindade kontrollimisel ja languste märkimisel on soovitav kasutada möõtelatti 27 koos laserkiire vastuvõtjaga.

Mõõtelati 27 ülemisele osale on kantud suhteline mõõteskaala (±50 cm). Selle nullkõrguse saab välja reguleerida alt. Seeläbi on ettenähtud kõrgusest kõrvalekallete lugem kohe näha.

Kasutusnäited

Körguste ülekandmine/kontrollimine (vt joonist B)

Asetage seade horisontaalasendis kindlale aluspinnale või kasutage statiivi 26 (lisatarvik).

Töö statiiviga: Rihtige laserkiir soovitud körgus- sele. Kandke körgus sihtkohta üle või kontrollige seda.

Töö ilma statiivita: Möõteplaadi 34 abil tehke kindlaks laserkiire ja võrdluspunkti kõrguse vahe. Kandke mõõdetud kõrguse vahe sihtkohta üle või kontrollige seda.

Loodikiire paralleelne rihtimine/täisnurga märkimine (vt joonist C)

Täisnurga märkimiseks või vaheseinte loodimiseks tuleb loodikiir 9 rihtida paralleelseks joonega, mille suhtes soovitakse mõõtmist läbi viia (nt seinaga).

Selleks tuleb seade asetada vertikaalasendisse ja seada nii, et kiir kulgeks enam-vähem paralleelselt võrdlusjoonega.

Täpseks positsioneerimiseks tuleb otse mõõte- seadme juures mõõteplaadi 34 abil ära mõõta laserkiire ja võrdlusjoone vaheline kaugus.

Mõõtke laserkiire ja võrdlusjoone vaheline kaugus veelkord ära seadmest võimalikult kaugel. Rihtige loodikiir nii, et see on võrdlus-joonest sama kaugel nagu otse mõõteseadme juures tehtud mõõtmise puhul.

Täisnurka loodikiire 9 suhtes näitab muutuv laserkiir 6.

Vertikaalide/vertikaaltasandite näitamine (vt joonist D)

Vertikaali või vertikaaltasandi näitamiseks seadke mõõteseade vertikaalasendisse. Kui vertikaaltasand peab kulgema võrdlusjoone (nt seina) suhtes täisnurga all, rihtige loodikiir 9 selle võrdlusjoone järgi välja.

Vertikaali näitab muutuv laserkiir 6.

Töö ilma laserkiire vastuvõtjata (vt joonist E)

Soodsate ilmastikuolude (hämar ümbrus) ja lühikeste vahemaade puhul võite töötada ilma laserkiire vastuvõtjata. Laserkiire nähtavuse parandamiseks valige kas joonrežiim või punktrežiim ja keerake pöörlevat pead 10 käega sihtkoha suunas.

Töö laserkiire vastuvõtjaga (vt joonist F)

Ebasoodsate ilmastikuolude (valgusküllane ümbrus, otsene päikesepaiste) ja suuremate vahemaade puhul kasutage laserkiire paremaks leidmiseks laserkiire vastuvõtjat. Laserkiire vastuvõtjaga töötamisel valige suurima pöörlemiskiirusega pöördliikumisrežiim.

Mõõtmine suuremate vahemaade puhul (vt joonist G)

Suuremate vahemaade puhul tuleb laserkiire leidmiseks kasutada laserkiire vastuvõtjat. Häiriva mõju vähendamiseks tuleb mõõteseade asetada alati pinna keskele statiivile.

Töö välistingimustes (vt joonist H)

Välistingimustes tuleb alati kasutada laserkiire vastuvõtjat.

Ebatasase pinna puhul kinnitage mõõteseade alati statiivile 26. Aktiveerige hoiatussignaali funktsioon, et vältida mõõteseadme kõikumisest tingitud ebatäpseid mõõtetulemusi.

Ülevaade indikaatoritest

	Laserkiir	Laseri pöördliikumine*	rohe-line	puna-ne	rohe-line	puna-ne
Mõõteseadme sisselülitamine(1 s automaatne test) ●	●		●
Välja- või järelloodimine 2x/s ○ 2x/s
Seade on end välja loodinud/töövalmis ●	●	●
Automaatne loodimispiirkond ületatud 2x/s ○			●
Hoiatussignaal aktiveeritud ●
Hoiatussignaal rakendunud 2x/s ○ 2x/s
Patarei pinge ≤2 töötundi						2x/s
Aku tühi ○	○	●
			* joon- ja pöördliikumisrežiimi puhul
			2x/s	Vilkumissagedus (kaks korda sekundis)
			●	Püsirežiim
			○	Funktsioon seiskunud

Hooldus ja teenindus

Hooldus ja puhastus

Hoidke pöördlaser ja laadimisseade alati puhtad.

Ärge asetage pöördlaserit ja laadimisseadet vette ega teistesse vedelikesse.

Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage regulaarselt pöördlaseri laserkiire väljumisava ümber olevat pinda ja eemaldage sellelt ebemed.

Pöördlaser ja akulaadimisseade on hoolikalt valmistatud ja testitud. Kui seadmed peaksid sellest hoolimata rikki minema, tuleb need lasta parandada Boschi elektriliste tööriistade volitatud parandustöökojas. Ärge avage pöördlaserit ja laadimisseadet ise.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära pöördlaseri ja/või laadimisseadme andmesildil olev 10-kohaline tootenumber.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Pöördlaser, laadimisseade, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta.

Üksnes EL liikmesriikidele:

Ärge käidelge pöördlaserit, laadimisseadet ja akut koos olmejäätmetega!

Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta

ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektri- ja elektroonikaseadmed eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.

Akud/patareid:

Ni-MH: nikkel-metallhüdriid

Ärge visake akuelemente/patareisid olmejäätmete hulka, tulle ega vette. Akuelemendid/patareid tuleb võimaluse korral kokku koguda, ringlusse võtta või keskkonnahoidlikul viisil hävitada.

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud akud/patareid ringlusse võtta.

Tootja jätab endale öiguse muudatuste tegemiseks.

Drošības noteikumi

Rotācijas lāzers
