Tipo de produto	Nível laser rotativo profissional
Marca	Bosch
Modelo	GRL 300 HVG Professional
Alcance	Até 300 metros com receptor
Precisão	± 0,1 mm/m
Autonivelamento	Faixa de autonivelamento ± 5°, compensação eletrônica
Velocidade de rotação	0, 150, 300, 600 rpm
Peso	Aproximadamente 1,6 kg (com pilhas)
Dimensões (C × L × A)	14 × 14 × 22 cm
Alimentação	4 pilhas AA (LR6) ou fonte de alimentação de rede (opcional)
Autonomia	Até 30 horas (modo rotação)
Funções principais	Rotação, linha, prumo, inclinação, pulsação
Nível de proteção	IP54 (proteção contra jatos de água e poeira)
Temperatura de operação	-10 °C a +50 °C
Suporte incluso	Tripé adaptador 5/8 polegada
Receptor compatível	LR 60 Professional (opcional)
Manutenção e limpeza	Limpar as lentes com um pano macio; não usar solventes
Segurança	Laser classe 2 (visível); evitar contato visual direto
Peças de reposição e reparabilidade	Serviço pós-venda Bosch; peças disponíveis via rede autorizada

Perguntas frequentes - GRL 300 HVG Professional BOSCH

Como substituir as pilhas do Bosch GRL 300 HVG?

Abra o compartimento de pilhas localizado sob o aparelho, remova as pilhas usadas e insira 4 pilhas AA (LR6) novas respeitando a polaridade.

Qual é o alcance máximo do nível laser?

Sem receptor, o alcance é de aproximadamente 300 metros ao ar livre com boa visibilidade. Com o receptor LR 60, pode atingir 300 metros.

Como ajustar a velocidade de rotação?

Pressione o botão Rot para percorrer as velocidades: 0, 150, 300 e 600 rpm. A velocidade selecionada é exibida na tela.

O que fazer se o laser não ligar?

Verifique o estado das pilhas e seu bom contato. Se o aparelho ainda não ligar, teste com uma fonte de alimentação de rede (não fornecida). Se o problema persistir, entre em contato com o SAV Bosch.

Como usar a função inclinação?

Desative o autonivelamento pressionando o botão Auto por 3 segundos. Em seguida, incline o aparelho manualmente; o valor da inclinação é exibido na tela.

O nível laser pode ser usado ao ar livre?

Sim, graças à sua proteção IP54. Em pleno sol, use o receptor laser LR 60 para melhorar a visibilidade do feixe.

Como limpar as lentes?

Use um pano macio e seco. Para manchas persistentes, umedeça levemente o pano com água. Nunca use produtos químicos ou solventes.

Qual é a classe do laser deste aparelho?

O GRL 300 HVG Professional emite um laser visível de classe 2. É seguro para o olho humano em exposição breve, mas evite olhar diretamente.

Como montar o aparelho em um tripé?

Parafuse o adaptador 5/8 polegada fornecido sob o aparelho e fixe-o no tripé. Certifique-se de que o conjunto está estável antes de usar.

Onde encontrar o manual de instruções?

O manual está disponível gratuitamente em PDF no site notice-facile.com. Você pode baixá-lo ou solicitar uma tradução para o seu idioma.

MANUAL DE UTILIZADOR GRL 300 HVG Professional BOSCH

Português.... Página 69

Italiano....Pagina 84

Nederlands....Pagina 99

Dansk.... Side 114

Svenska .... Sida 128

Indicações de segurança

Laser rotativo

Ler e seguir todas as instruções, para poder trabalhar com o instrumento de medição sem riscos e de forma segura. Jamais permita que as placas de advertência no instrumento de medição se tornem irreconhecíveis. GUARDE BEM ESTAS INSTRUÇÕES.

Cuidado – se forem utilizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos aqui, poderão ocorrer graves explosões de radiação.
- Não utilizar óculos de visualização de raio laser como óculos de protecção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
- Não utilizar óculos de visualização de raio laser como óculos de protecção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa protecção contra raios UV e reduzem a percepção de cores.
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição.
- Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases ou pós inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.
- Não abrir o acumulador. Há risco de um cur-to-circuito.

Proteger o acumulador contra calor, p.ex. também contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão.

▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
Só carregar o acumulador com o carregador indicado nestas instruções de serviço. Para um carregador apropriado para um certo tipo de acumuladores há perigo de incêndio, se for utilizado para carregar outros acumuladores.
Só utilizar acumuladores Bosch com a tensão indicada na placa de características do seu instrumento de medição. Se forem usados outros acumuladores, p. ex. imitações, acumuladores restaurados ou acumuladores de outras marcas, há perigo de lesões, assim como danos materiais devido a explosões de acumuladores.

GRL 250 HV/GRL 300 HV

O instrumento de medição é fornecido com uma placa de advertência em idioma inglês (marcada com número 20 na figura do instrumento de medição que se encontra na página de esquemas).

Radiação laser da classe 2 não olhar para a radiação IEC 60825-1:2007-03 <1mW, 635 nm

Antes da primeira colocação em funcionamento, deverá colar o adesivo com o texto de advertência no seu idioma nacional sobre a placa de advertência em idioma inglês.
- Não apontar o raio laser na direcção de pessoas ou animais e não olhar directamente para o raio laser. Este instrumento de medição produz raios laser da classe de laser 2, conforme IEC 60825-1. Desta forma poderá cegar outras pessoas.
- Não permita que crianças utilizem o instrumento de medição a laser sem supervisão. Poderá cegar outras pessoas sem querer.

GRL 300 HVG

O instrumento de medição é fornecido com duas placas de advertência em idioma inglês (marcadas com número 20 e 21 na figura do instrumento de medição que se encontra na página de esquemas):

• Antes da primeira colocação em funcionamento, deverá colar os adesivos com o texto de advertência no seu idioma nacional sobre as placas de advertência em idioma inglês. Os adesivos são fornecidos com o instrumento de medição.
• Não apontar o raio laser na direcção de pessoas nem de animais e não olhar directamente para o raio laser. Este instrumento de medição produz raios laser da classe de laser 3R conforme IEC 60825-1. Olhar directamente para o raio laser, – mesmo a partir de grandes distâncias –, pode lesar os olhos.
  Evitar reflexões do raio laser em superfícies lisas, como por exemplo vidros de janelas ou espelhos. Os olhos também podem sofrer lesões devido ao raio laser reflectido.

O instrumento de medição só deveria ser operado por pessoas familiarizadas com aparelhos laser. Conforme EN 60825-1 também são exigidos conhecimentos sobre os efeitos biológicos do laser sobre olhos e pele, assim como sobre a aplicação da protecção contra laser, para evitar perigos.
▶ Sempre colocar o instrumento de medição de modo que os raios laser percorram bem acima ou abaixo da altura dos olhos. Assim é assegurado que os olhos não sofram danos.
- Marcar a área na qual o instrumento de medição é utilizado, com placas de aviso de laser apropriadas. Assim evita-se que pessoas não envolvidas se movimentem na área de perigo.
- Não armazenar o instrumento de medição em locais aos quais pessoas não autorizadas tenham acesso. Pessoas não familiarizadas com a operação do instrumento de medição podem ferir-se e ferir outras pessoas.
Ao utilizar um instrumento de medição da classe de laser 3R, também deverá observar as directivas nacionais. O desrespeito a estas directivas pode levar a lesões.
Assegure-se de que a área dos raios laser seja monitorizada ou interditada. A limitação dos raios laser, a áreas controladas, evita danos nos olhos de pessoas não envolvidas.

Carregador sem fio

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico.

• Não carregar acumuladores de outras marcas com o carregador. O carregador só é apropriado para carregar o pacote de acumuladores Bosch, que se encontra no laser rotativo. Há risco de incêndio e de explosão se forem carregados acumuladores de outras marcas.
  ▶ Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade.
  Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico.
• Não operar o carregador sobre uma base facilmente inflamável (p.ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio devido ao aquecimento do carregador durante o carregamento.
  No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
• Tomar conta das crianças e assegure-se de que as crianças não brinquem com o carregador.

Descrição de funções

Abrir a página basculante contendo a apresentação do laser rotativo, e deixar esta página aberta enquanto estiver lendo as instruções de serviço.

Utilização conforme as disposições

Laser rotativo

O instrumento de medição é destinado para averiguar e controlar o perfeito decurso horizontal de alturas, linhas verticais, alinhamentos e pontos de prumo.

O instrumento de medição é apropriado para a utilização em interiores e exteriores.

Carregador sem fio

Só utilizar o carregador se puder avaliar exactamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido respectivamente instruído.

Dados técnicos

Laser rotativo GRL 250 HV	Professional	GRL 300 HV Professional	GRL 300 HVG Professional
N° do produto	3 601 K61 60.	3 601 K61 50.	3 601 K61 70.
Faixa de trabalho (raio) ^1)
- sem receptor de laser aprox.	30 m	30 m	50 m
- com receptor de laser aprox.	125 m	150 m	150 m
Exactidão de nivelamento ^1)2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Faixa de autonivelamento, tipicamente	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Tempo de nivelamento, tipicamente	15 s	15 s 15 s
Velocidade de rotação	150/300/600 min ^-1	150/300/600 min ^-1	150/300/600 min ^-1
Ângulo de abertura no funcionamento de linha	10/25/50°	10/25/50° 10/25/50°
Temperatura de funcionamento	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Temperatura de armazenamento	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Máx. humidade relativa do ar	90 %	90 % 90 %
Classe de laser	2	2	3R
Tipo de laser	635 nm, <1 mW	635 nm, <1 mW	532 nm, <5 mW
∅ Raio laser na abertura de saída, aprox. ^1)	5 m m	5 m m 5 m m
Alojamento do tripé (horizontal)	5/8"-11	5/8"-11	5/8"-11
Acumuladores (NiMH)	2 x 1,2 V HR20 (D)(9 Ah)	2 x 1,2 V HR20 (D)(9 Ah)	2 x 1,2 V HR20 (D)(9 Ah)
Pilhas (mangano alcalino)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)
Duração de funcionamento de aprox.
- Acumuladores (NiMH)	40 h	30 h	20 h
- Pilhas (mangano alcalino)	60 h	50 h	30 h
Peso conforme EPTA-Procedure 01/2003	1,8 kg	1,8 kg	1,8 kg
Dimensões	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Tipo de protecção	IP 54 (protegido contra pó e salpicos de água)	IP 54 (protegido contra pó e salpicos de água)	IP 54 (protegido contra pó e salpicos de água)

1) a 20 °C
2) ao longo dos eixos
Observe o número do produto sobre a placa de identificação do seu instrumento de medição, pois as designações comerciais dos diversos instrumentos de medição podem variar.
O número de série 19 sobre a placa de características serve para a identificação inequívoca do seu instrumento de medição.

Carregador

N° do produto 2 610 A13 782
Tensão nominal	V~ 100–240
Frequência	Hz 50/60
Tensão e carga do acumulador	V= 7,5
Corrente de carga	A	1,0
Faixa de temperatura de carga admissível	°C 0–45
Tempo de carga	h	14
Número de elementos do acumulador		2
Tensão nominal (acumuladores)	V= 2 x 1,2
Peso conforme EPTA-Procedure 01/2003	kg 0,2
Classe de protecção		☐/II

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à representação do laser rotativo e do carregador nas páginas de gráficos.

1 Indicação de aviso contra choque
2 Tecla de aviso contra choque
3 Indicação do sistema de nivelamento automático
4 Tecla para ligar e desligar o laser rotativo
5 Botão para o funcionamento em rotação e selecção da velocidade de rotação
6 Rario laser variável

7 Lente de recepção para telecomando

8 Abertura para saída do raio laser

9 Raio de prumo

10 Cabeça rotativa

11 Botão para o funcionamento por linha e selecção do comprimento da linha

12 Indicação do estado de carga

14 Compartimento da pilha

15 Travamento do compartimento das pilhas

16 Travamento do pacote de acumuladores*

17 Tomada para ficha do carregador*

18 Alojamento do tripé 5/8"

19 Número de série

20 Placa de advertência laser

21 Placa de advertência, abertura para saída do raio laser (GRL 300 HVG)
22 Carregador*
23 Ficha de rede do carregador*
24 Ficha do carregador*
25 Telecomando*
26 Tripé*
27 Régua de medição do nível laser*
28 Receptor de laser*
29 Óculos para visualização de raio laser*
30 Suporte para parede/unidade de alinhamento*
31 Parafuso de fixação do suporte para parede*
32 Parafuso na unidade de alinhamento*
33 Parafuso de 5/8" no suporte para parede*
34 Placa de medição com pé*
35 Placa de medição para parede*
36 Mala
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.

Informação sobre ruídos

Laser rotativo

Valores de medição para ruídos, averiguados conforme EN 60745.

O nível de pressão acústica do instrumento de medição, avaliado como A, é tipicamente inferior a 70 dB(A).

Declaração de conformidade CE

Declaramos sob nossa exclusiva responsabilidade, que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 61010-1, EN 60825-1 (aparelhos de medição) ou EN 60950-1 (carregadores de acumuladores) conforme as determinações das directivas 2006/95/CE, 2004/108/CE, 2006/42/CE.

Processo técnico em: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 2010

Alimentação de energia do laser rotativo Funcionamento com pilhas/acumuladores

Para o funcionamento do instrumento de medição é recomendável usar pilhas alcalinas de manganés ou acumuladores.

Para abrir o compartimento das pilhas 14 deverá girar o travamento 15 para a posição 3 pu-xar o compartimento da pilha para fora.

Colocar as pilhas no compartimento, com os pó-los na posição correcta, conforme indicado na figura do compartimento da pilha.

Sempre substituir todas as pilhas ao mesmo tempo. Só utilizar pilhas de uma marca e com a mesma capacidade.

Fechar o compartimento das pilhas 14 e girar o travamento 15 para a posição

Se as pilhas forem introduzidas de forma incorrecta, não será mais possível ligar o instrumento de medição. Colocar as pilhas com a polarização correcta.

▶ Retirar as pilhas do instrumento de medição, se não for utilizado por tempo prolongado. As pilhas podem corroer-se ou descarregar-se no caso de um armazenamento prolongado.

Funcionamento com pacote de acumuladores

Carregar o pacote de acumuladores 13 antes da primeira colocação em funcionamento. O pacote de acumuladores só pode ser carregado com o carregador 22 previsto para tal.

▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V.

Enfiar a ficha de rede 23, apropriada para a sua rede eléctrica, no carregador 22 e permitir que engate.

Introduzir a ficha de carga 24 do carregador na tomada 17 do acumulador. Conectar o carregador à rede eléctrica. São necessárias aprox. 14 h para carregar um pacote de acumuladores vazio. Tanto o carregador como o pacote de acumuladores são à prova de sobrecarga.

Um pacote de acumuladores novo ou não utilizado durante muito tempo, só desenvolve a sua completa potência após aprox. 5 ciclos de carga e descarga.

Não carregar o pacote de acumuladores 13 após cada utilização, caso contrário, a capacidade poderá ser reduzida. Só carregar o pacote de acumuladores se a indicação do estado de carga 12 estiver a piscar ou se estiver permanente-mente ligada.

Um período de funcionamento reduzido após o carregamento, indica que o pacote de acumuladores está esgotado e que deve ser substituido.

Se o pacote de acumuladores estiver esgotado, também será possível operar o instrumento de medição com auxílio do carregador 22, se este estiver conectado à corrente de rede eléctrica. Desligar o instrumento de medição, carregar o pacote de acumuladores durante aprox. 10 min e religar o instrumento de medição com o carregador ligado.

Para trocar o pacote de acumuladores 13 deverá girar o travamento 16 para a posição epuxar o pacote de acumuladores 13 para fora.

Colocar um novo pacote de acumuladores e girar o travamento 16 para a posição 🔒

▶ Retirar o pacote de acumuladores do instrumento de medição, se este não for utilizado durante muito tempo. Acumuladores podem ser corroídos ou descarregados durante um armazenamento prolongado.

Indicação do estado de carga

Assim que a indicação do estado de carga 12 piscar em vermelho pela primera vez, o instrumento de medição ainda poderá ser usado durante 2 h.

Quando a indicação do estado de carga 12 piscar permanentemente em vermelho, não será mais possível executar medições. O instrumento de medição desligar-se-á automaticamente após 1 min.

Funcionamento

Colocação em funcionamento do laser rotativo

▶ Proteger o instrumento de medição contra humidade ou insolação directa.

- Não sujeitar o instrumento de medição a temperaturas extremas nem a oscilações de temperatura. Não deixá-lo p.ex. dentro de um automóvel durante muito tempo. No caso de grandes variações de temperatura deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada.

Evitar que o instrumento de medição sofra fortes golpes ou quedas. Após fortes influências exteriores sobre o instrumento de medição, deveria sempre realizar um controlo de precisão antes de continuar a trabalhar (ver “Exactidão de nivelamento do laser rotativo” página 77).

Posicionar o instrumento de medição

Posição horizontal

Posição vertical

Colocar o instrumento de medição sobre uma superfície firme, na posição horizontal ou vertical, montá-lo sobre um tripé 26 ou no suporte para parede 30 com a unidade de alinhamento.

Devido à alta precisão de nivelamento, o instrumento de medição é extremamente sensível a estremecimentos e mudanças de posição. Assegure-se portanto sempre da posição estável do instrumento de medição, para evitar interrupções de funcionamento devido a renivelamentos.

Ligar e desligar

Não apontar o feixe de laser na direcção de pessoas ou animais (em especial, não na altura dos olhos), e não olhe no feixe de laser (nem mesmo a partir de maiores distâncias). O instrumento de medição emite, imediatamente após ser ligado, o raio de prumo vertical 9 e o raio laser variável 6.

Para ligar o instrumento de medição, deverá premir o botão de ligar-desligar 4. As indicações 1, 3 e 12 iluminam-se por instantes. O instrumento de medição começa imediatamente com o nivelamento automático. Durante o nivelamento automático a indicação de nivelamento 3 pisca em verde e o laser pisca no funcionamento de ponto.

O instrumento de medição está nivelado, assim que a indicação de nivelamento 3 estiver permanentemente acesa em verde e o laser estar permanentemente ligado. Após o fim do nivelamento, o instrumento de medição inicia automaticamente o funcionamento rotativo.

Com as teclas de tipos de funcionamento 5 e 11 é possível determinar o tipo de funcionamento durante um nivelamento (veja “Tipos de funcionamento do laser rotativo”, página 76). Neste caso o instrumento de medição começa funcionar no tipo de funcionamento após o fim do nivelamento.

Para desligar o instrumento de medição deverá premir novamente a tecla de ligar e desligar 4.

- Não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição após a utilização. Outras pessoas poderiam ser cegadas pelo raio laser.

O instrumento de medição é desligado automaticamente para proteger as pilhas, caso se encontrar durante mais do que 2 h além da faixa de nivelamento ou se o aviso contra choque tiver sido accionado por mais do que 2 h (veja "Nivelamento automático do laser rotativo", página 77). Reposicionar o instrumento de medição e ligá-lo novamente.

Tipos de funcionamento do laser rotativo

Vista geral

Todos os três tipos de funcionamento são possíveis na posição horizontal e vertical do instrumento de medição.

Funcionamento de rotação

O funcionamento de rotação é especialmente recomendável se for utilizado o receptor de laser. É possível seleccionar entre diversas velocidades de rotação.

Funcionamento de linha

Neste tipo de funcionamento, o raio laser variável movimenta-se num ângulo de abertura limitado. Com isto é elevada a visibilidade do raio laser em relação ao funcionamento de rotação. É possível seleccionar entre diversos ângulos de abertura.

Funcionamento de ponto

Neste tipo de funcionamento é alcançada a melhor visibilidade do raio laser variável. Este tipo de funcionamento serve por exemplo para transferir alturas ou para controlar alinhamentos.

Funcionamento rotativo (150/300/600 min ^-1 )

Sempre que for ligado, o instrumento de medição se encontra no funcionamento rotativo com velocidade de rotação média.

Para comutar entre o funcionamento linear e o funcionamento rotativo é necessário premir a tecla para o funcionamento rotativo 5. O funcionamento rotativo começa com velocidade de rotação média.

Para a alteração da velocidade de rotação é necessário premir novamente a tecla para o funcionamento rotativo 5, até alcançar a velocidade desejada.

Ao trabalhar com o receptor de laser deveria seleccionar a máxima velocidade de rotação. Ao trabalhar sem o receptor de laser deverá reduzir a velocidade de rotação e usar óculos para a visualização do raio laser 29, para poder ver o raio laser com maior facilidade.

Funcionamento linear, funcionamento de ponto (10°/25°/50°, 0°)

Premir a tecla para o funcionamento linear 11 para comutar entre o funcionamento linear e o de funcionamento de ponto. O instrumento de medição comuta para o funcionamento linear com o mínimo ângulo de abertura.

Para alterar o ângulo de abertura deverá premir a tecla para o funcionamento linear 11. O ângulo de abertura é aumentado em dois níveis, ao mesmo tempo a velocidade de rotação é aumentada a cada nível. Ao premir a tecla para o funcionamento linear 11 pela terceira vez, o instrumento de medição comuta para o funcionamento de ponto após uma pós-oscilação. Premir novamente a tecla 11 para retornar ao funcionamento linear com o mínimo ângulo de abertura.

Nota: Devido à inércia é possível que o laser oscile um pouco além dos pontos finais da linha do laser.

Para posicionar a linha do laser ou o ponto do laser dentro do nível de rotação, deverá girar a cabeça rotativa 10 manualmente para a posição desejada ou usar o telecomando 25.

Girar o nível de rotação na posição vertical

Com o instrumento de medição na posição vertical é possível girar o ponto do laser, a linha do laser e o nível de rotação em volta do eixo vertical, com ajuda do telecomando 25. Leia as instruções de serviço do telecomando.

O instrumento de medição reconhece automaticamente a posição horizontal ou vertical, logo que for ligado. Para comutar entre a posição horizontal e vertical, o instrumento de medição deverá ser desligado, reposicionado e ligado novamente.

Ao ser ligado, o instrumento de medição controla a posição horizontal e a vertical e compensa automaticamente os desnivelamentos dentro da faixa de autonivelamento de aprox. 8 % (5°).

Se após ser ligado ou após uma mudança de posição, o instrumento de medição apresentar uma inclinação superior a 8 %, será impossível nivelálo. Neste caso o rotor é parado, o laser pisca e a indicação de nivelamento 3 está permanente-mente iluminada em vermelho. Reposicionar o instrumento de medição e aguardar o nivelamento. Sem o reposicionamento, o laser é desligado automaticamente após 2 min e o instrumento de medição automaticamente após 2 h.

Se o instrumento de medição foi nivelado, este controlará constantemente a própria posição horizontal ou vertical. No caso de uma mudança de posição é renivelado automaticamente. Para evitar erros de medição o rotor pára durante o processo de nivelamento, o laser pisca e a indicação de nivelamento 3 pisca em verde.

Função de aviso contra choque

O instrumento de medição possui uma função de aviso contra choque, que evita o nivelamento no caso de alterações de posição ou de abalos do instrumento de medição ou de vibrações do solo e portanto erros de altura.

Para ligar o aviso contra choque, deverá premir a tecla de aviso contra choque 2. A indicação de aviso contra choque 1 se ilumina em verde, e após 30 s é activado o aviso contra choque.

Se, ao mudar a posição do instrumento de medição, a faixa de exactidão de nivelamento for ultrapassada ou se for registrado um forte abalo, é accionado um aviso contra choque: A rotação é parada, o laser pisca, a indicação de nivelamento 3 se apaga e a indicação de aviso contra choque 1 pisca em vermelho. O valor actualmente medido é memorizado.

Assim que o aviso contra choque for accionado, deverá premir a tecla contra aviso contra choque 2. A função de aviso contra choque é reiniciada e o instrumento de medição começa com o nivelamento. Assim que o instrumento de medição estiver nivelado (a indicação de nivelamento 3 está permanentemente em verde), começa o tipo de funcionamento memorizado.

Controlar agora a altura do raio laser no ponto de referência e, se necessário, corrigir a altura.

Se, com o aviso contra choque accionado, a função não for reaccionada premindo novamente a tecla 2, o laser é desligado automaticamente após 2 min e o instrumento de medição após 2 h.

Para desligar a função de aviso contra choque é necessário premir uma vez a tecla de aviso contra choque 2 ou se o aviso contra choque tiver sido accionado (indicação de aviso contra choque 1 pisca em vermelho), premir duas vezes. Quando o aviso contra choque está desligado, apaga-se a indicação de aviso contra choque 1.

Exactidão de nivelamento do laser rotativo

Influências sobre a precisão

A temperatura ambiente é o factor que tem a maior influência. O raio laser pode especialmente ser desviado por diferenças de temperatura que percorrem do chão para cima.

As divergências são relevantes a partir de uma distância de medição de aprox. 20 m e podem, a 100 m, alcançar o dobro ou o quádruplo da divergência existente a 20 m.

As camadas de temperatura próximas ao chão são maiores, o instrumento de medição deveria sempre ser montado sobre um tripé, a partir de uma distância de medição de 20 m. De preferência também deverá colocar o instrumento de medição no centro da superfície de trabalho.

Controlo de precisão do instrumento de medição

Além de influências externas, as influências específicas do aparelho (como p.ex. quedas ou golpes fortes) também podem levar a divergências. Portanto deverá controlar a precisão do instrumento de medição antes de iniciar cada trabalho.

Para o controlo é necessária uma distância de 20 m sobre solo firme entre duas paredes A e B. É necessário, – com o instrumento de medição na posição horizontal, – executar uma medição por ambos os eixos X e Y (positivo e negativo para cada) (4 processos de medição completos).

- Montar o instrumento de medição na posição horizontal, próxima à parede A, sobre um tripé 26 (acessório) ou colocá-lo sobre uma superfície firme e plana. Ligar o instrumento de medição.

- Apontar, após o nivelamento, o raio laser no funcionamento de ponto para a próxima parede A. Marcar na parede o centro do ponto do raio laser (ponto 1).

- Girar o instrumento de medição por 180°, aguardar o fim do nivelamento e marcar o centro do ponto do raio laser na parede oposta B (ponto II).

- Posicionar o instrumento de medição – sem girar – perto da parede B, ligá-lo e aguardar o nivelamento.

- Alinhar o instrumento de medição na altura (com o tripé ou se necessário, colocando algo por baixo), de modo que o centro do ponto do raio laser atinja exactamente o ponto marcado anteriormente II na parede B.

• Girar o instrumento de medição 180°, sem modificar a altura. Aguardar o fim do nivelamento e marcar o centro do ponto do raio laser na parede A (ponto III). Observe que o ponto III esteja o mais vertical possível acima ou abaixo do ponto I.
• A d i f e r e n ç a d entre os dois por I e III sobre a parede A, é a divergência real do instrumento de medição para o eixo medido.

Repetir o processo de medição para os outros três eixos. Girar o instrumento de medição por respectivamente 90° antes de cada processo de medição.

Numa distância de 2 x 20 = 40 m a máxima divergência admissível deverá ser de:

40 m x ±0,1 mm/m = ±4 mm.

A diferença d entre os pontos I e III só deve ser de no máximo 4 mm para cada um dos quatro processos de medição.

O instrumento de medição deve ser controlado num serviço de assistência técnica se ultrapassar a máxima divergência num dos quatro processos de medição.

Indicações de trabalho

Para marcar só deve ser utilizado o centro do ponto do raio laser. O tamanho do ponto do raio laser modifica-se com a distância.

Óculos para visualização de raio laser (acessório)

Os óculos de visualização de raio laser filtram a luz ambiente. Com isto a luz vermelha do laser parece mais clara para os olhos.

• Não utilizar óculos de visualização de raio laser como óculos de protecção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
• Não utilizar óculos de visualização de raio laser como óculos de protecção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa protecção contra raios UV e reduzem a percepção de cores.

Trabalhar com receptor de laser (acessório)

Em condições de iluminação desfavoráveis (ambiente claro, raios solares directos) e maiores distâncias, deverá usar um receptor de laser para encontrar o raio laser com maior facilidade 28.

Para trabalhar com o receptor de laser no funcionamento rotativo deverá seleccionar a máxima velocidade de rotação.

Para trabalhar com o receptor de laser é necessário ler e seguir as suas instruções de serviço.

Trabalhar com o telecomando (acessório)

Se as teclas de comando forem premidas, o instrumento de medição poderá ser desnivelado, de modo que a rotação pára por instantes. Com o telecomando este efeito pode ser evitado 25.

As lentes de recepção 7 para o telecomando encontram-se nos três lados do instrumento de medição, também sobre o campo de comando no lado da frente.

Trabalhar com o tripé (acessório)

O instrumento de medição possui um alojamento para tripé de 5/8" para o funcionamento horizontal sobre um tripé. Colocar o instrumento de medição com a admissão do tripé 18 sobre a rosca de 5/8" do tripé e atarraxar com o parafuso de fixação do tripé.

Com um tripé 26 com escala de medida é possível ajustar directamente o deslocamento de altura.

Trabalhar com suporte de parede e unidade de alinhamento (acessório) (veja figura A)

O instrumento de medição também pode ser montado no suporte de parede com a unidade de alinhamento 30. Atarraxar o parafuso de 5/8" 33 do suporte para parede na admissão do tripé 18 no instrumento de medição.

Montagem na parede: A montagem a uma parede é por exemplo recomendável para trabalhos acima da altura total dos tripés, ou para trabalhos sobre uma superfície instável e sem tripé. Fixar o suporte de parede 30 com o instrumento de medição montado, de modo que esteja encostado na parede o mais verticalmente possível.

Para a montagem à parede é possível aparafusar o suporte para parede 30 com o parafuso de fixação 31 a uma barra de no máximo 8 mm de largura, ou pendurá-lo em dois ganchos.

Montagem com um tripé: O suporte de parede 30 também pode ser aparafusado pelo lado posterior sobre um tripé através da respectiva admissão. Esta fixação é especialmente recomendável para trabalhos, nos quais o nível de rotação deve ser alinhado a uma linha de referência.

O instrumento de medição montado verticalmente (montagem na parede) ou horizontal (montagem sobre um tripé) pode ser deslocado até aprox. 16 cm, utilizando a unidade de alinhamento. Soltar o parafuso 32 da unidade de alinhamento, deslocar o instrumento de medição para a posição desejada, e reapertar os parafusos 32.

Trabalhar com a placa para medição do tecto (veja figura A)

A placa para a medição do tecto 35 pode p.ex. ser utilizada para um fácil alinhamento de altura de tectos rebaixados. Fixar a placa para medição do tecto com o suporte magnético, p.ex. a uma viga.

A metade reflectora da placa para medição do tecto melhora a visibilidade do raio laser em condições desfaoráveis; devido à parte transparente, o raio laser também é visível no lado de trás.

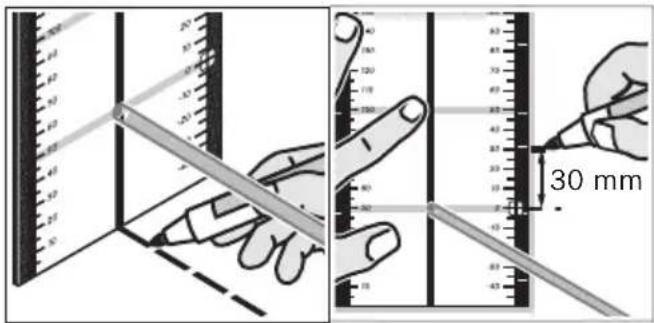

Trabalhar com a placa de medição (acessório)

Com a placa de medição 34 é possível transferir a marcação de laser para o chão ou a altura do laser para uma parede.

Com o campo nulo e com a escala é possível marcar o deslocamento em relação à altura de-sejada e transferir para um outro local. Desta forma não é mais necessário ajustar o instrumento de medição exactamente à altura a ser transferida.

A placa de medição 34 possui uma camada de reflexão, que melhora a visibilidade do raio laser em maiores distâncias ou a forte incidência de raios solares. A intensificação da claridade só pode ser reconhecida, se olhar para a placa de medição, paralelamente ao raio laser.

Trabalhar com a régua de medição (acessório) (veja figura H)

Para controlar desníveis ou para marcar inclinações, é recomendável utilizar a régua de medição 27 juntamente com o receptor de laser.

No lado superior da régua de medição 27 encontra-se uma escala de medidas relativa (± 50 cm). A altura zero pode ser pré-seleccionada em baixo, na corrediça. Assim poderá ler directamente as divergências em relação à altura nominal.

Exemplos de trabalhos

Transferir/controlar alturas (veja figura B)

Colocar o instrumento de medição na posição horizontal sobre uma superfície firme ou montá-lo sobre um tripé 26 (acessório).

Trabalhar com tripé: Alinhar o raio laser à altura desejada. Transferir ou controlar a altura no local alvo.

Trabalhar sem tripé: Averiguar a diferença de altura entre o raio laser e a altura no ponto de referência com ajuda da placa de medição 34. Transferir ou controlar a diferença de altura medida no local alvo.

Alinhar paralelamente o raio de prumo/marcar o ângulo recto (veja figura C)

Se desejar marcar ângulos rectos ou alinhar paredes intermediárias, é necessário alinhar paralelamente o raio de prumo 9, ouseja, alinhar com a mesma distância à linha de referência (p.ex. parede).

Colocar o instrumento de medição na posição vertical e posicioná-lo de modo que o raio de prumo percorra quase que paralelamente à linha de referência.

Para o posicionamento exacto, é necessário medir a distância entre o raio de prumo e a linha de referência, directamente na ferramenta de medição, com a placa de medição 34. Medir novamente a distância entre o raio de prumo e a linha de referência, o mais linge possível da ferramenta de medição. Alinhar o raio de prumo de modo que ele tenha a mesma distância à linha de referência que na medição directa no instrumento de medição.

O ângulo recto em relação ao raio de prumo 9 é indicado pelo raio de laser variável 6.

Mostrar níveis verticais (veja figura D)

Para indicar uma vertical ou uma superfície vertical é necessário colocar o instrumento de medição na posição vertical. Se desejar que o nível vertical esteja num ângulo recto em relação à linha de referência (p.ex parede), deverá alinhar o raio de prumo 9 a esta linha de referência.

A vertical é indicada pelo raio laser variável 6.

Trabalhar sem receptor de laser (veja figura E)

Sob condições de iluminação favoráveis (ambiente escuro) e à curtas distâncias, é possível trabalhar sem o receptor de laser. Para uma melhor visualização do raio de laser deverá seleccionar o funcionamento linear ou seleccionar o funcionamento de ponto e girar manualmente a cabeça de rotação 10 para o local alvo.

Trabalhar com receptor de laser (veja figura F)

Sob condições de iluminação desfavoráveis (ambiente claro, raios solares directos) e maiores distâncias, deverá usar um receptor de laser para encontrar o raio laser com maior facilidade. Para trabalhar com o receptor de laser no funcionamento rotativo deverá seleccionar a máxima velocidade de rotação.

Medir a grandes distâncias (veja figura G)

Para mediar a grandes distâncias é necessário usar o receptor de laser para encontrar o raio laser. Parar reduzir interferências, deveria sempre instalar o instrumento de medição sobre um tripé no centro da área de trabalho.

Trabalhar ao ar livre (veja figura H)

Ao ar livre deveria sempre utilizar o receptor de laser.

Ao trabalhar sobre solo inseguro deveria sempre montar o instrumento de medição sobre um tripé 26. Activar a função de aviso contra choque para evitar erros de medição no caso do solo se movimentar ou de abalos do instrumento de medição.

Vista geral das indicações

	Raio laser	Rotação do laser*	verde ver-melha	verde ver-melha
Ligar a ferramenta de medição(1 s autoteste) ●	●		●
Nivelamento ou renivelamento 2x/s ○ 2x/s
Instrumento de medição nivelado/pronto para funcionar ● ● ●
Faixa de autonivelamento ultrapassado 2x/s ○			●
Aviso de choque activado ●
Aviso contra choque activado 2x/s ○ 2x/s
Tensão da bateria para ≤2 h de funcionamento 2x/s
Pilha vazia	○	○		●
	* no funcionamento de linha e no funcionamento de rotação
	2x/s	Frequência de piscar (duas vezes por segundo)
	●	Funcionamento permanente
	○	Função parada

Manutenção e serviço

Manutenção e limpeza

Manter o laser rotativo e o carregador sempre limpos.

Não mergulhar o laser rotativo e o carregador na água nem em outros líquidos.

Limpar sujidades com um pano húmido e macio. Não utilizar produtos de limpeza nem solventes.

Limpar regularmente no laser rotativo, em especial, as superfícies em volta da abertura de saída do laser e verifique que não haja pêlos.

Se o laser rotativo ou o carregador falharem apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço pós-venda autorizada para ferramentas eléctricas Bosch. Não abra pessoalmente o laser rotativo nem o carregador.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do laser rotativo e do carregador.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Eliminação

O laser rotativo, o carregador, os acessórios e as embalagens devem ser dispostos para uma reciclagem de matéria prima de forma ecológica.

Apenas países da União Europeia:

Não deitar o laser rotativo, o carregador e os acumuladores no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, os aparelhos eléctricos e electrónicos que não servem mais para a utilização, devem ser enviados separadamente a uma reciclagem ecológica.

Accumuladores/pilhas:

Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser, se possível descarregados, recolhidos, reciclados ou eliminados de forma ecológica.

Apenas países da União Europeia:

Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 2006/66/CE.

Sob reserva de alterações.

Norme di sicurezza

Livella laser
