Tipo de producto	Nivel láser rotativo profesional
Marca	Bosch
Modelo	GRL 300 HVG Professional
Alcance	Hasta 300 metros con receptor
Precisión	± 0,1 mm/m
Autonivelación	Rango de autonivelación ± 5°, compensación electrónica
Velocidad de rotación	0, 150, 300, 600 rpm
Peso	Aproximadamente 1,6 kg (con pilas)
Dimensiones (L × A × Al)	14 × 14 × 22 cm
Alimentación	4 pilas AA (LR6) o bloque de alimentación de red (opcional)
Autonomía	Hasta 30 horas (modo rotación)
Funciones principales	Rotación, línea, plomada, pendiente, pulsación
Grado de protección	IP54 (protección contra salpicaduras de agua y polvo)
Temperatura de funcionamiento	-10 °C a +50 °C
Soporte incluido	Trípode adaptador 5/8 pulgada
Receptor compatible	LR 60 Professional (opcional)
Mantenimiento y limpieza	Limpiar las lentes con un paño suave; no usar disolventes
Seguridad	Láser de clase 2 (visible); evitar el contacto visual directo
Piezas de repuesto y reparabilidad	Servicio postventa Bosch; piezas disponibles a través de la red autorizada

Preguntas frecuentes - GRL 300 HVG Professional BOSCH

¿Cómo reemplazar las pilas del Bosch GRL 300 HVG?

Abra el compartimento de pilas ubicado debajo del aparato, retire las pilas usadas e inserte 4 pilas AA (LR6) nuevas respetando la polaridad.

¿Cuál es el alcance máximo del nivel láser?

Sin receptor, el alcance es de aproximadamente 300 metros en exteriores con buena visibilidad. Con el receptor LR 60, puede alcanzar 300 metros.

¿Cómo ajustar la velocidad de rotación?

Presione la tecla Rot para desplazarse por las velocidades: 0, 150, 300 y 600 rpm. La velocidad seleccionada se muestra en la pantalla.

¿Qué hacer si el láser no se enciende?

Verifique el estado de las pilas y su buen contacto. Si el aparato aún no se enciende, pruebe con un bloque de alimentación de red (no incluido). Si el problema persiste, contacte al servicio postventa Bosch.

¿Cómo usar la función de pendiente?

Desactive la autonivelación presionando la tecla Auto durante 3 segundos. Luego incline el aparato manualmente; el valor de la pendiente se muestra en la pantalla.

¿Se puede usar el nivel láser en exteriores?

Sí, gracias a su protección IP54. A pleno sol, use el receptor láser LR 60 para mejorar la visibilidad del haz.

¿Cómo limpiar las lentes?

Use un paño suave y seco. Para manchas difíciles, humedezca ligeramente el paño con agua. Nunca use productos químicos ni disolventes.

¿Cuál es la clase láser de este aparato?

El GRL 300 HVG Professional emite un láser visible de clase 2. Es seguro para el ojo humano en caso de exposición breve, pero evite la mirada directa.

¿Cómo montar el aparato en un trípode?

Atornille el adaptador de 5/8 pulgada suministrado debajo del aparato y luego fíjelo al trípode. Asegúrese de que el conjunto esté estable antes de la puesta en marcha.

¿Dónde encontrar el manual de instrucciones?

El manual está disponible gratuitamente en formato PDF en el sitio notice-facile.com. Puede descargarlo o solicitar una traducción a su idioma.

MANUAL DE USUARIO GRL 300 HVG Professional BOSCH

Instrucciones de seguridad

Láser rotativo

Deberán leerse íntegramente y respetarse todas las instrucciones para poder trabajar sin peligro y de forma segura con el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de medición. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.

Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación.
No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
- Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del aparato de medición.
No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
No abra el bloque acumulador. En el caso contrario, podría producirse un cortocircuito.

Proteja el bloque acumulador del calor excesivo como, p.ej., de una exposición prolongada al sol, del fuego, del agua, y de la humedad.

Existe el riesgo de explosión.

Si no utiliza el bloque acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
- Únicamente cargue el bloque acumulador con el cargador indicado en estas instrucciones de servicio. Si se intenta cargar acumuladores de un tipo diferente al previsto para el cargador ello puede acarrear un incendio.
Solamente utilice bloques acumulador originales Bosch de la tensión indicada en la placa de características de su aparato de medición. Si se utilizan bloques acumulador diferentes, como, p.ej., imitaciones, bloques acumulador recuperados, o de otra marca, existe el riesgo de que éstos exploten y causen daños personales o materiales.

GRL 250 HV/GRL 300 HV

El aparato de medición se suministra de serie con una señal de advertencia en inglés (en la ilustración del aparato de medición, ésta corresponde a la posición 20).

Radiación láser de la clase 2 no mirar hacia el rayo

IEC 60825-1:2007-03

<1mW, 635 nm

Antes de la primera puesta en marcha, pegue encima de la señal de aviso en inglés la etiqueta adjunta redactada en su idioma.
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Este aparato de medición genera radiación láser de la clase 2 según IEC 60825-1. Esta radiación puede deslumbrar a las personas.
No deje que los niños puedan utilizar desatendidos el aparato de medición por láser. Podrían deslumbrar, sin querer, a otras personas.

GRL 300 HVG

El aparato de medición se suministra de serie con dos señales de aviso en inglés (en la ilustración del aparato de medición, éstas corresponden a las posiciones 20 y 21):

• Antes de la primera puesta en marcha, pegue encima del texto en inglés impreso en las señales de aviso las etiquetas correspondientes redactadas en su idioma. Las etiquetas se suministran junto con el aparato de medición.
  No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Este aparato de medición genera radiación láser de la clase 3R según IEC 60825-1. Al mirar directamente hacia el rayo láser – incluso encontrándose a gran distancia – Ud. puede llegar a dañar su vista.
  Evite la reflexión del rayo láser sobre superficies lisas como cristales o espejos. También un rayo láser reflejado puede llegar a dañar su vista.
  El aparato de medición solamente deberá ser empleado por aquellas personas que estén familiarizadas con el manejo de aparatos láser. Según EN 60825-1 ello implica además disponer de los conocimientos necesarios concernientes al efecto biológico del láser sobre el ojo y la piel, así como la correcta protección contra radiación láser como medida para la prevención de peligros.

Siempre coloque el aparato de medición de manera que los rayos láser sean proyectados a una altura muy por encima o muy por debajo de sus ojos. De esta forma se asegura que sus ojos no puedan dañarse.
Identifique el área de utilización del aparato de medición con unas señales de peligro por radiación láser. De esta manera evita Ud. que personas ajenas a los trabajos accedan al área de peligro.
No guarde el aparato de medición en lugares accesibles a personas no autorizadas. Las personas que no estén familiarizadas con el uso del aparato de medición pueden dañarse a sí mismo o a otras personas.
Tenga en cuenta las prescripciones de uso que pudieran existir en su país para aparatos de medición dotados con un láser de la clase 3R. El incumplimiento de estas prescripciones podría acarrear lesiones.
▶ Cuide que esté vigilada o apantallada el área expuesta a la radiación láser. Si se mantiene controlada el área con radiación láser se evita que pueda ser dañada la vista de personas no involucradas en los trabajos.

Cargador

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

No exponga el cargador a la lluvia ni a la humedad. La penetración de agua en el cargador aumenta el riesgo de electrocución.

No cargue acumuladores de otra marca o tipo con este cargador. El cargador solamente es adecuado para cargar el bloque acumulador Bosch utilizado en el láser rotativo. La carga de acumuladores de otra marca o tipo podría originar un incendio o explosión.
▶ Siempre mantenga limpio el cargador. La suciedad puede comportar un riesgo de electrocución.
Antes de cada utilización verificar el estado del cargador, cable y enchufe. No utilice el cargador en caso de detectar algún desperfecto. Jamás intente abrir el cargador por su propia cuenta, y solamente hágalo reparar por personal técnico cualificado empleando exclusivamente piezas de repuesto originales. Un cargador, cable y enchufe deteriorado comportan un mayor riesgo de electrocución.
No utilice el cargador sobre una base fácilmente inflamable (p.ej. papel, tela, etc.) ni en un entorno inflamable. Puesto que el cargador se calienta durante el proceso de carga existe un peligro de incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.
Vigile a los niños y tome las medidas oportunas para evitar que éstos puedan jugar con el cargador.

Descripción del funcionamiento

Despliegue y mantenga abierta la solapa con la imagen del láser rotativo y del cargador mientras lee las instrucciones de uso.

Utilización reglamentaria

Láser rotativo

El aparato de medición ha sido proyectado para determinar y controlar con exactitud niveles horizontales, líneas perpendiculares, alineaciones y puntos de plomada.

El aparato de medición es apropiado para ser utilizado en el interior y a la intemperie.

Cargador

Únicamente utilice el cargador si conoce y domina todas sus funciones, o si ha sido instruido al respecto.

Datos técnicos

Láser rotativo GRL 250 HV	Professional	GRL 300 HV Professional	GRL 300 HVG Professional
N° de artículo	3 601 K61 60.	3 601 K61 50.	3 601 K61 70.
Alcance (radio) 1)
- sin receptor láser, aprox.	30 m	30 m	50 m
- con receptor láser, aprox.	125 m	150 m	150 m
Precisión de nivelación 1) 2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Margen de autonivelación, típico	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Tiempo de nivelación, típico	15 s	15 s	15 s
Velocidad de rotación	150/300/600 min -1	150/300/600 min -1	150/300/600 min -1
Ángulos de apertura en operación lineal 10/25/50°	10/25/50°	10/25/50°
Temperatura de operación	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Temperatura de almacenamiento	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Humedad relativa máx.	90 %	90 %	90 %
Clase de láser	2	2	3R
Tipo de láser	635 nm, <1 mW	635 nm, <1 mW	532 nm, <5 mW
∅ del rayo láser a la salida aprox. 1)	5 m m	5 m m	5 m m
Fijación para trípode (horizontal)	5/8"-11	5/8"-11	5/8"-11
Accumuladores (NiMH)	2 x 1 , 2 V HR 20 (D2) x 1 , 2 V HR 20 (D2) x 1,2 V HR20 (D) (9 Ah)	(9 Ah)	(9 Ah)
Pilas (alcalinas-manganeso)	2 x 1 , 5 V LR 20 (D2) x 1 , 5 V LR 20 (D2) x 1,5 V LR20 (D)	(9 Ah)	(9 Ah)
Autonomía aprox.
- Accumuladores (NiMH)	40 h	30 h	20 h
- Pilas (alcalinas-manganeso)	60 h	50 h	30 h
Peso según EPTA-Procedure 01/2003	1,8 kg	1,8 kg	1,8 kg
Dimensiones	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Grado de protección	IP 54 (protección contra polvo y salpi-caduras de agua)	IP 54 (protección contra polvo y salpi-caduras de agua)	IP 54 (protección contra polvo y salpi-caduras de agua)

1) a 20 °C
2) a lo largo de los ejes
Preste atención al n° de artículo que figura en la placa de características de su aparato de medición, ya que pueden variar las denominaciones comerciales en ciertos aparatos de medición.
El número de serie 19 grabado en la placa de características permite identificar de forma unívoca el aparato de medición.

Cargador

N° de artículo 2 610 A13 782
Tensión nominal	V~ 100–240
Frecuencia	Hz 50/60
Tensión de carga del acumulador	V= 7,5
Corriente de carga	A	1,0
Margen admisible de la temperatura de carga	°C 0–45
Tiempo de carga	h	14
N° de celdas		2
Tensión nominal (acumuladores)	V= 2 x 1,2
Peso según EPTA-Procedure 01/2003	kg 0,2
Clase de protección		☐/II

Componentes principales

La numeración de los componentes está referida a la imagen del láser rotativo y del cargador en las respectivas páginas ilustradas.

1 Indicador de sacudidas
2 Tecla del avisador de sacudidas
3 Indicador de nivelación automática
4 Tecla de conexión/desconexión del láser rotativo
5 Tecla para la operación con rotación y selección de la velocidad de rotación
6 Rayo láser orientable
7 Lente receptora para el mando a distancia
8 Abertura de salida del rayo láser
9 Rayo de plomada
10 Cabezal giratorio
11 Tecla para operación lineal y selección de la longitud de la línea
12 Indicador de estado de carga
13 Bloque acumulador*
14 Alojamiento de las pilas
15 Enclavamiento del alojamiento de las pilas
16 Enclavamiento del bloque acumulador*
17 Conector hembra para el cargador*
18 Fijación para trípode de 5/8"
19 Número de serie
20 Señal de aviso láser

21 Señal de aviso en abertura de salida del rayo láser (GRL 300 HVG)
22 Cargador*
23 Enchufe de red del cargador*
24 Conector del cargador*
25 Mando a distancia*
26 Trípode*
27 Escala de nivelación del láser de construcción*
28 Receptor láser*
29 Gafas para láser*
30 Soporte mural/dispositivo de ajuste*
31 Tornillo de sujeción del soporte mural*
32 Tornillo en dispositivo de ajuste*
33 Tornillo de 5/8" del soporte mural*
34 Placa de medición con base*
35 Placa de medición para techos*
36 Maletín

* Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.

Información sobre el ruido

Láser rotativo

Ruido determinado según EN 60745.

El nivel de presión sonora típico del aparato de medición, medido con un filtro tipo A, es menor de 70 dB(A).

Declaración de conformidad CE

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 61010-1, EN 60825-1 (aparatos de medición) y EN 60950-1 (cargador de acumuladores) de acuerdo con las disposiciones en las directivas 2006/95/CE, 2004/108/CE, 2006/42/CE.

Expediente técnico en: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 2010

Alimentación del láser rotativo

Funcionamiento con pilas/acumuladores

Se recomienda utilizar pilas alcalinas de manganeso, o acumuladores, en el aparato de medición.

Para cambiar el bloque acumulador 14 gire el enclavamiento 15 a la posición y saque el alojamiento de las pilas.

Al insertar las pilas, respete la polaridad correcta mostrada en el alojamiento de las mismas.

Siempre sustituya todas las pilas al mismo tiempo. Utilice pilas del mismo fabricante e igual capacidad.

Cierre el alojamiento de las pilas 14 y gire el en-clavamiento 15 a la posición 🔒

Si hubiese montado las pilas incorrectamente no es posible conectar el aparato de medición. Inserte las pilas respetando la polaridad.

▶ Saque las pilas del aparato de medición si pretende no utilizarlo durante largo tiempo.

Tras un tiempo de almacenaje prolongado, las pilas se pueden llegar a corroer y autodescargar.

Funcionamiento con bloque acumulador

Cargue el bloque acumulador 13 antes de la primera puesta en servicio. El bloque acumulador debe recargarse exclusivamente con el cargador 22 previsto para ello.

¡Preste atención a la tensión de red! La tensión de alimentación deberá coincidir con aquella indicada en la placa de características del cargador. Los cargadores para 230 V pueden funcionar también a 220 V.

Elija el enchufe de red 23 de acuerdo a la toma de corriente disponible y acóplelo al cargador 22 de manera que quede firmemente sujeto.

Conecte el conector del cargador 24 al conector hembra 17 del bloque acumulador. Conecte el cargador a la red. La carga del bloque acumulador vacío requiere aprox. 14 h. El cargador y el bloque acumulador vienen protegidos contra una sobrecarga.

Un bloque acumulador nuevo, o uno que no haya sido utilizado durante largo tiempo, requiere ser cargado y descargado aprox. 5 veces para que disponga de la plena potencia.

No recargue el bloque acumulador 13 después de cada uso, ya que ello mermaría su capacidad. Solamente recargue el bloque acumulador si el indicador de estado de carga 12 parpadea o se enciende permanentemente.

Si después de la recarga del bloque acumulador su tiempo de funcionamiento fuese mucho menor, ello es señal de que está agotado y deberá sustituirse.

Si el bloque acumulador está descargado también puede trabajar con el aparato de medición conectándolo al cargador 22 enchufado a la red. Desconecte el aparato de medición, cargue el bloque acumulador durante aprox. 10 min, y encienda entonces el aparato de medición dejando el cargador conectado a la red.

Para cambiar el bloque acumulador 13 gire el enclavamiento 16 a la posición ysaque el bloque acumulador 13.

Monte un bloque acumulador nuevo y gire el en-clavamiento 16 a la posición 🔒

▶ Saque el bloque acumulador del aparato de medición si pretende no utilizarlo durante largo tiempo. Con el transcurso del tiempo, los acumuladores pueden llegarse a corroer o autodescargar.

Indicador de estado de carga

Si el indicador de estado de carga 12 comienza a parpadear en rojo por primera vez, el aparato de medición puede seguirse utilizando unas 2 h.

Al encenderse permanentemente el indicador de estado de carga 12 no es posible realizar ninguna medición. El aparato de medición se desconecta automáticamente tras 1 min.

Operación

Puesta en marcha del láser rotativo

▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p.ej., en el coche durante un largo tiempo. Si el aparato de medición ha quedado sometido a un cambio fuerte de temperatura, antes de ponerlo en servicio, esperar primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición.

Evite las sacudidas o caídas fuertes del aparato de medición. Si el aparato de medición ha sufrido un mal trato, antes de continuar trabajando con él deberá realizarse una comprobación de la precisión (ver “Precisión de nivelación del láser rotativo”, página 62).

Colocación del aparato de medición

Posición horizontal

Posición vertical

Coloque el aparato de medición en posición horizontal o vertical sobre una base firme, fijelo a un trípode 26, o móntelo en un soporte mural 30 dotado con un dispositivo de ajuste.

Debido a su alta precisión de nivelación, el aparato de medición reacciona de manera muy sensible a las sacudidas y variaciones de nivel. Por ello, preste atención a que el aparato de medición esté colocado en una posición firme para evitar una discontinuidad en su funcionamiento al tener que autocorregir la nivelación.

No oriente el rayo láser contra personas ni animales (especialmente no lo haga contra sus ojos), ni mire Ud. directamente hacia el rayo láser (incluso encontrándose a gran distancia). Nada más conectarlo, el aparato de medición emite un rayo vertical de ploma-da 9 y además el rayo láser variable 6.

Para conectar el aparato de medición pulse la tecla de conexión/desconexión 4. Los indicadores 1, 3 y 12 se iluminan brevemente. El aparato comienza inmediatamente con el proceso de nivelación automático. Durante el proceso de nivelación, el indicador de nivelación 3 parpadea de color verde y el láser parpadea en el modo de operación por puntos.

El aparato de medición se encuentra nivelado cuando el láser y el indicador de nivelación 3 verde se iluminan permanentemente. Al finalizar el proceso de nivelación, el aparato de medición se pone a funcionar automáticamente en el modo de rotación.

Las teclas selectoras del modo de operación 5 y 11 le permiten fijar la modalidad deseada incluso durante el proceso de nivelación (ver "Modos de operación del láser rotativo", página 61). En ese caso, una vez concluido el proceso de nivelación, el aparato de medición comienza a operar en la modalidad preseleccionada.

Para desconectar el aparato de medición pulse nuevamente la tecla de conexión/desconexión 4.

No deje desatendido el aparato de medición estando conectado, y desconéctelo después de cada uso. El rayo láser podría llegar a deslumbrar a otras personas.

El aparato de medición se desconecta automáticamente para proteger las pilas si éste se encuentra fuera del margen de autonivelación durante más de 2 h, o si el avisador de sacudidas estuviese activo durante más de 2 h (ver “Nivelación automática del láser rotativo”, página 61). Corrija la posición del aparato de medición y vuelva a conectarlo.

Modos de operación del láser rotativo

Vista general

Los tres modos de operación pueden aplicarse con el aparato de medición colocado en posición horizontal o vertical.

Operación con rotación

La operación con rotación es especialmente recomendable en combinación con el receptor láser. Ud. puede elegir entre diversas velocidades de rotación.

En este modo de operación el rayo láser orientable efectúa un movimiento giratorio oscilante de recorrido limitado. En esta modalidad se percibe con mayor intensidad el rayo láser que al operar con rotación. Ud. puede optar entre diversos ángulos de oscilación.

Operación por puntos

En esta modalidad se consigue la mayor perceptibilidad del rayo láser orientable. Se emplea, p.ej., para trazar alturas o controlar alineaciones.

Operación con rotación (150/300/600 min ^-1 )

Siempre que conecte el aparato de medición éste se encuentra en el modo de operación con rotación a velocidad mediana.

Para cambiar del modo de operación lineal al modo rotativo, pulse la tecla para la operación con rotación 5. La operación con rotación comienza a una velocidad de rotación mediana.

Para modificar la velocidad de rotación pulse de nuevo la tecla para la operación con rotación 5 hasta alcanzar la velocidad deseada.

Al trabajar con el receptor láser se recomienda emplear la velocidad de rotación máxima. Si trabaja sin el receptor láser, reduzca la velocidad de rotación y emplee unas gafas para láser 29 para percibir mejor el rayo láser.

Operación lineal, operación por puntos (10°/25°/50°, 0°)

Para cambiar a la modalidad lineal o por puntos, pulse la tecla para la operación lineal 11. El aparato de medición cambia a la operación lineal con el ángulo de oscilación más pequeño.

Para cambiar el ángulo de oscilación pulse la tecla de operación lineal 11. El ángulo de oscilación es aumentado en dos etapas incrementándose al mismo tiempo la velocidad de rotación en cada etapa. Al pulsar por tercera vez la tecla de operación lineal 11, tras un breve lapso de ajuste, el aparato de medición cambia al modo de operación por puntos. Pulsando nuevamente la tecla 11 se ajusta otra vez la operación lineal con el ángulo de oscilación mínimo.

Observación: Por efecto de la inercia puede ocurrir que el haz del láser sobrepase ligeramente los puntos extremos de la línea.

Para posicionar la línea o el punto del láser dentro del plano de rotación gire el cabezal giratorio 10 a la posición deseada a mano, o bien, con el mando a distancia 25.

Giro del plano de rotación en posición vertical

Con el aparato de medición en posición vertical puede Ud. girar con el mando a distancia 25 el punto del láser, la línea del láser, o el plano de rotación respecto al eje vertical. Observe al respecto las instrucciones de servicio del mando a distancia.

Nivelación automática del láser rotativo

Vista general

Tras su conexión, el aparato de medición detecta automáticamente si se encuentra en posición horizontal o vertical. Para cambiar de posición el aparato de medición, desconéctelo primero y vuélvalo a conectar después de haberlo colocado en la otra posición.

Al conectar el aparato de medición, éste controla primero si se encuentra en la posición horizontal o vertical, y compensa automáticamente posibles desniveles, siempre que se encuentren dentro del margen de autonivelación de aprox. 8 % (5°).

Si después de la conexión, o un cambio de posición del aparato de medición, éste tuviese una inclinación superior a un 8 %, no es posible que el aparato se nivele de forma automática. En este caso se detiene el rotor, el láser parpadea, y el indicador de nivelación 3 se enciende permanentemente de color rojo. Corrija convenientemente la posición del aparato de medición y espera que se nivele. Si no se corrige la posición, el láser se desconecta automáticamente después de 2 min, y el aparato de medición transcurridas 2 h.

Una vez nivelado el aparato de medición, éste controla continuamente las posibles variaciones respecto a la posición horizontal o vertical. En caso de alterarse la posición, el nivel es corregido automáticamente. Para evitar mediciones erróneas durante el proceso de nivelación, el rotor se detiene, el láser parpadea, y el indicador de nivelación 3 parpadea de color verde.

Función del avisador de sacudidas

El aparato de medición dispone de un avisador de sacudidas que no permite renivelar en caso de un cambio de posición, al sufrir sacudidas el aparato de medición, o al vibrar el firme, evitando así que se obtengan mediciones erróneas.

Para conectar el avisador de sacudidas pulse la tecla del avisador de sacudidas 2. El indicador de sacudidas 1 se enciende permanentemente de color verde y tras 30 s se activa el avisador de sacudidas.

El avisador de sacudidas se dispara en caso de alterar la posición del aparato de medición de manera que llegue a superarse el margen de la precisión de nivelación, o en caso de detectarse una fuerte sacudida: La rotación se interrumpe, el láser parpadea, el indicador de nivelación 3 se apaga y el indicador de sacudidas 1 parpadea de color rojo. El modo de operación actual es memorizado.

Si ha se disparado el avisador de sacudidas pulse la tecla del avisador de sacudidas 2. El avisador de sacudidas se vuelve a activar y el aparato de medición inicia el proceso de nivelación. Una vez nivelado el aparato de medición (el indica-

dor de nivelación 3 verde se ilumina permanentemente) éste comienza a trabajar en el modo de operación memorizado. Controle entonces la altura del rayo láser tomando un punto de referencia y corrija su altura, si procede.

Si, habiéndose disparado el avisador de sacudidas, la función no vuelve a activarse pulsando la tecla 2, el láser se desconecta automáticamente después de 2 min y el aparato de medición después de 2 h.

Para desactivar la función del avisador de sacudidas, pulse una vez la tecla del avisador de sacudidas 2, y vuelva a pulsarla de nuevo si se hubiese disparado el avisador de sacudidas (el indicador de sacudidas 1 parpadea). Una vez desactivado el avisador de sacudidas se apaga el indicador de sacudidas 1.

Precisión de nivelación del láser rotativo

Factores que afectan a la precisión

La influencia más fuerte la tiene la temperatura ambiente. Especialmente las variaciones de temperatura que pudieran existir a diferente altura respecto al suelo pueden provocar una desviación del rayo láser.

Las desviaciones resultan apreciables a partir de una distancia aprox. de 20 m, y a distancias de 100 m pueden suponer desde el doble hasta el cuádruple de la desviación obtenida a 20 m.

Ya que las variaciones de temperatura son mayores cerca del suelo se recomienda montar siempre el aparato de medición sobre un trípode al medir distancias superiores a los 20 m. Siempre que sea posible, coloque además el aparato de medición en el centro del área de trabajo.

Comprobación de la precisión del aparato de medición

Además de las influencias externas, también aquellas propias del aparato (p.ej. caídas o fuertes golpes) pueden provocar ciertos errores de medición. Por ello, antes de comenzar a trabajar, recomendamos controlar primero la precisión del aparato de medición.

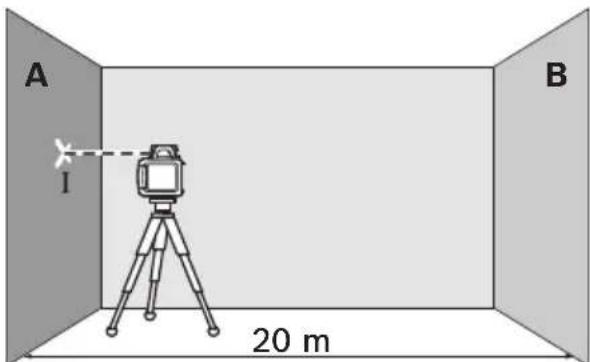

Para la comprobación se requiere un tramo libre de 20 m, de firme consistente, entre dos paredes A y B. Es necesario realizar – con el aparato de medición en posición horizontal – una medición combinada para ambos ejes X e Y (positiva y negativa, respectivamente, o sea 4 procesos de medición completos).

- Coloque el aparato de medición en posición horizontal cerca de la pared A montándolo sobre un trípode 26 (accesorio especial), o colocándolo sobre un firme consistente y plano. Conecte el aparato de medición.

- Una vez concluido el proceso de nivelación oriente el rayo láser en la modalidad de operación por puntos contra la cercana pared A. Marque en la pared el centro del rayo láser (punto I).

- Gire 180° el aparato de medición, espere a que se haya nivelado, y marque el centro del rayo láser en la pared opuesta B (punto II).

- Posicione el aparato de medición - sin girarlo - cerca de la pared B, conéctelo, y espere a que se nivele.

- Variar el nivel de altura del aparato de medición (con el trípode o bien calzándolo) de manera que el centro del haz incida exactamente contra el punto II marcado previamente en la pared B.

• Gire 180° el aparato de medición, sin modificar su altura. Espere a que se haya nivelado, y marque el centro del rayo láser en la pared A (punto III). Preste atención a que el punto III esté los más perpendicular posible por encima o por debajo del punto I.
• La diferencia d entre ambos puntos I y III marcados sobre la pared A corresponde a la desviación real del aparato para el eje medido.

Repita este proceso de medición para los otros tres ejes. Para ello, antes de iniciar cada proceso de medición, gire 90° el aparato de medición.

En un tramo de medición de 2 x 20 m = 40 m, la desviación máxima admisible es de:

40 m x ±0,1 mm/m = ±4 mm.

Por lo tanto, la diferencia d entre los puntos I y III en cada una de las cuatro mediciones, deberá ser como máximo de 4 mm.

Si al realizar estas cuatro comprobaciones se llegase a sobrepasar en alguna de ellas la desviación máxima admisible, deje revisar el aparato de medición en un servicio técnico Bosch.

Instrucciones para la operación

Siempre utilice el centro del haz del láser para marcar un punto. El tamaño del haz del láser varía con la distancia.

Gafas para láser (accesorio especial)

Las gafas para láser filtran la luz del entorno. Ello permite apreciar con mayor intensidad la luz roja del láser.

No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.

Operación con receptor láser (accesorio especial)

Si las condiciones de luz fuesen desfavorables (entorno claro, radiación solar directa) o si las distancias fuesen grandes, utilice el receptor láser para detectar más fácilmente el rayo láser 28.

Al trabajar con el receptor láser en el modo de rotación elija la velocidad de rotación más alta.

Para trabajar con el receptor láser lea y aténgase a las instrucciones de uso del mismo.

Operación con el mando a distancia (accesorio especial)

Al pulsar las teclas de manejo del aparato de medición puede ocurrir que éste llegue a desnivelarse, en cuyo caso se interrumpe brevemente el movimiento de rotación. Aplicando un mando a distancia 25 se anula este efecto.

Las lentes de recepción 7 para el mando a distancia van colocadas en tres lados del aparato de medición, p.ej., por encima del panel de mando en el frente.

Operación con trípode (accesorio especial)

El aparato de medición incorpora una fijación para trípode de 5/8" para la operación horizontal. Encare la fijación para trípode 18 del aparato de medición con la rosca de 5/8" del trípode, y sujételo apretando el tornillo de fijación del mismo.

En los trípodes 26 de columna con escala graduada puede ajustarse directamente el desnivel en altura.

Operación con soporte mural y dispositivo de ajuste (accesorio especial) (ver figura A)

El aparato de medición puede montarse también en un soporte mural dotado con un dispositivo de ajuste 30. Para ello, enrosque el tornillo de 5/8" 33 del soporte mural en la fijación para trípode 18 del aparato de medición.

Fijación a la pared: La fijación a la pared es recomendable, p.ej., al realizar trabajos a una altura superior a la de un trípode, o al trabajar sobre firmes inestables y sin trípode. Para ello sujete a la pared el soporte mural 30 con el aparato de medición montado, cuidando que quede lo más perpendicular posible.

Para montarlo en la pared puede Ud. sujetar el soporte mural 30 con el tornillo de sujeción 31 a un listón de un ancho máximo de 8 mm, o colgarlo con dos ganchos.

Montaje sobre un trípode: La fijación para trípode situada al dorso del soporte mural 30 permite sujetarlo también a un trípode. Este tipo de sujeción es especialmente recomendable para aquellos trabajos en los que el plano de rotación deba coincidir con una línea de referencia.

Con el dispositivo de ajuste, el aparato de medición acoplado puede desplazarse verticalmente (fijación a la pared) u horizontalmente (montaje sobre trípode) dentro de un margen de 16 cm, aprox. Para ello, afloje el tornillo 32 del dispositivo de ajuste, desplace el aparato de medición a la posición deseada, y apriete firmemente el tornillo 32.

Aplicación de la placa de medición para techos (ver figura A)

La placa de medición para techos 35 puede usarse, p.ej., para nivelar fácilmente falsos techos a la misma altura. Sujete la placa de medición para techos con el soporte magnético, p.ej., a una viga.

La mitad reflectante de la placa de medición para techos hace más perceptible el rayo láser y la otra mitad, transparente, permite ver el rayo láser también por el dorso.

Aplicación de la placa de medición (accesorio especial)

Con la placa de medición 34 puede Ud. transferir la posición del rayo láser contra el suelo, o bien, el nivel de altura del láser sobre una pared.

Con el espacio existente en el punto de cero, más la escala, puede medirse la diferencia existente respecto a la altura deseada y transferirse así a otro punto. Ello hace innecesario el ajuste exacto del aparato de medición a la altura deseada.

La placa de medición 34 dispone de un recubrimiento reflectante que hace más perceptible el rayo láser a distancias más grandes o con sol intenso. La mayor intensidad luminosa solamente es apreciable mirando paralelamente a lo largo del rayo láser hacia la placa de medición.

Aplicación de la escala de nivelación (accesorio especial) (ver figura H)

Para controlar planicidades o para trazar desniveles se recomienda utilizar la escala de nivelación 27 junto con el receptor láser.

La escala de nivelación 27 lleva en su parte superior una escala relativa (±50 cm). El nivel de altura de su punto de cero puede ajustarse en la base extraíble. De esta manera es posible determinar directamente las desviaciones respecto a la altura nominal.

Ejemplos de aplicación

Trazado/control de alturas (ver figura B)

Coloque el aparato de medición en posición horizontal sobre una base firme o móntelo en un trípode 26 (accesorio especial).

Operación con trípode: Ajuste el rayo láser a la altura deseada. Trace o verifique la altura en el punto de incidencia.

Operación sin trípode: Determine la diferencia de altura entre el rayo láser y el punto de referencia con la placa de medición 34. Trace o verifique la diferencia de altura medida en el punto de incidencia del rayo.

Alineación paralela del rayo de plomada/ trazado de ángulos rectos (ver figura C)

El trazado de ángulos rectos o la alineación de tabiques, requiere que el rayo de plomada 9 sea posicionado paralelamente, o sea, a igual distancia, respecto a una línea de referencia (p.ej. una pared).

Para ello colocar el aparato de medición en posición vertical de manera que el rayo de plomada quede aproximadamente paralelo a la línea de referencia.

Para posicionarlo con exactitud, mida directamente en el aparato de medición la separación entre el rayo láser y la pared, empleando para ello la placa de medición 34. Vuelva a medir la diferencia entre el rayo de plomada y la línea de referencia, pero esta vez a la mayor distancia posible del aparato de medición. Corrija la posición del rayo de plomada de manera que la diferencia respecto a la línea de referencia sea la misma que aquella que Ud. determinó directamente en el aparato de medición.

El ángulo recto respecto al rayo de plomada 9 lo indica el rayo láser variable 6.

Visualización de líneas/planos verticales (ver figura D)

Para visualizar líneas perpendiculares o planos verticales coloque el aparato de medición en posición vertical. Si desea que el plano vertical forme un ángulo recto con una línea de referencia (p.ej. una pared), alinee el rayo de plomada 9 con dicha línea de referencia.

La línea perpendicular es representada por el rayo láser 6 variable.

Operación sin receptor láser (ver figura E)

Si las condiciones de luz son favorables (entorno oscuro) y si las distancias son cortas, puede Ud. trabajar sin el receptor láser. Para mejorar la visibilidad del rayo láser seleccione la operación lineal o ajuste la operación por puntos y oriente manualmente el cabezal giratorio 10 contra el punto previsto.

Operación con receptor láser (ver figura F)

Si las condiciones de luz fuesen desfavorables (entorno claro, radiación solar directa) o si las distancias fuesen grandes, utilice el receptor láser para detectar más fácilmente el rayo láser. Al trabajar con el receptor láser en el modo de rotación elija la velocidad de rotación más alta.

Medición a gran distancia (ver figura G)

Al medir a gran distancia es necesario emplear el receptor láser para lograr localizar el rayo láser. Para reducir los efectos perturbadores se recomienda siempre colocar el aparato de medición sobre un trípode en el centro de la superficie de trabajo.

Operación en el exterior (ver figura H)

Al usarse en el exterior se recomienda utilizar siempre el receptor láser.

Si el firme fuese irregular monte sobre un trípode 26 el aparato de medición. Active el avisador de sacudidas para evitar mediciones erróneas en caso de que el firme ceda, o si el aparato de medición queda sometido a sacudidas.

Cuadro sinóptico de los indicadores

	Rayo láser	Rotación del láser*	Verde Rojo Verde Rojo
Conexión del aparato de medición (autodiagnosis 1 s) ●	●		●
Nivelación o corrección de la nivelación	2x/s	○	2x/s
Aparato de medición nivelado/ en disposición de funcionamiento ●	●	●
Se ha excedido el margen de autonivelación 2x/s ○			●
Avisador de sacudidas activado ●
El avisador de sacudidas se ha disparado 2x/s ○	2x/s
Tensión de la pila para operar ≤2 h	2 x / s
Pila agotada ○	○	●
		* en operación lineal y con rotación
		2x/s	Frecuencia de centelleo (dos veces por segundo)
		●	Operación permanente
		○	Función desactivada

Mantenimiento y servicio

Mantenimiento y limpieza

Mantenga limpios siempre el láser rotativo y el cargador.

No sumerja el láser rotativo ni el cargador en agua ni en otros líquidos.

Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes.

Limpie con regularidad el láser rotativo, sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.

Si a pesar de los esmerados procesos de fabricación y control, el láser rotativo o el cargador llegasen a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. No abra Ud. el láser rotativo ni el cargador.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del láser rotativo o del cargador.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: [phone]

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: [phone]

México

Robert Bosch S.A. de C.V.

Tel. Interior: [phone]

Tel. D.F.: [phone]

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: [phone]

E-Mail: [e-mail]

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: [phone]

E-Mail: [e-mail]

Chile

EMASA S.A.

Irarrázaval 259 - Ñuñoa

Santiago

Tel.: [phone]

E-Mail: [e-mail]

Eliminación

El láser rotativo, el cargador, los accesorios, y los embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

Sólo para los países de la UE:

¡No arroje a la basura el láser rotativo, ni el cargador, ni los acumuladores!

Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras

su transposición en ley nacional, deberán acumularse por separado los aparatos eléctricos, los aparatos electrónicos y los acumuladores inservibles para ser sometidos a un reciclaje ecológico.

Accumuladores/pilas:

Ni-MH: Níquel Metal Hidruro

No arroje los acumuladores o pilas a la basura, ni al fuego, ni al agua. Los acumuladores y pilas, a ser posible estando descargados, deberán guardarse para que sean reciclados o eliminarse de manera ecológica.

Sólo para los países de la UE:

Conforme a la directiva 2006/66/CE deberán reciclarse los acumuladores/pilas defectuosos o agotados.

Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Polig. Ind. II, 27

Cabanillas del Campo

Tel.: [phone]

Reservado el derecho de modificación.

13 Pacote de acumuladores*

Nivelamento automático do laser rotativo

Vista geral

Ni-MH: Hidreto metálico de níquel

Utilizarea telecomenzii (accesoriu)

Darbas su lazerio spindulio imtuvu (pap. iranga)
