Produkto tipas	Profesionalus besisukantis lazerinis nivelyras
Prekės ženklas	Bosch
Modelis	GRL 300 HVG Professional
Nuotolis	Iki 300 metrų su imtuvu
Tikslumas	± 0,1 mm/m
Savaiminis nivelyravimas	Savaiminio nivelyravimo diapazonas ± 5°, elektroninė kompensacija
Sukimosi greitis	0, 150, 300, 600 aps./min.
Svoris	Maždaug 1,6 kg (su baterijomis)
Matmenys (I × P × A)	14 × 14 × 22 cm
Maitinimas	4 AA baterijos (LR6) arba tinklo maitinimo blokas (pasirenkamas)
Veikimo laikas	Iki 30 valandų (sukimosi režimas)
Pagrindinės funkcijos	Sukimas, linija, vertikalė, nuolydis, pulsavimas
Apsaugos lygis	IP54 (apsauga nuo vandens purslų ir dulkių)
Darbinė temperatūra	-10 °C iki +50 °C
Pridedamas laikiklis	Trikojio adapteris 5/8 colio
Suderinamas imtuvas	LR 60 Professional (pasirenkamas)
Priežiūra ir valymas	Nuvalykite lęšius minkštu audiniu; nenaudokite tirpiklių
Sauga	2 klasės lazeris (matomas); venkite tiesioginio akių kontakto
Atsarginės dalys ir remonto galimybės	Bosch aptarnavimo centras; dalys prieinamos per įgaliotąjį tinklą

Dažnai užduodami klausimai - GRL 300 HVG Professional BOSCH

Kaip pakeisti Bosch GRL 300 HVG baterijas?

Atidarykite baterijų skyrių, esantį po prietaisu, išimkite panaudotas baterijas ir įdėkite 4 naujas AA (LR6) baterijas, laikydamiesi poliškumo.

Koks maksimalus lazerinio nivelyro nuotolis?

Be imtuvo, nuotolis yra apie 300 metrų lauke esant geram matomumui. Su LR 60 imtuvu jis gali siekti 300 metrų.

Kaip nustatyti sukimosi greitį?

Paspauskite mygtuką Rot, kad perjungtumėte greičius: 0, 150, 300 ir 600 aps./min. Pasirinktas greitis rodomas ekrane.

Ką daryti, jei lazeris neįsijungia?

Patikrinkite baterijų būklę ir jų kontaktą. Jei prietaisas vis tiek neįsijungia, išbandykite su tinklo maitinimo bloku (nepridedamas). Jei problema išlieka, kreipkitės į Bosch aptarnavimo centrą.

Kaip naudoti nuolydžio funkciją?

Išjunkite savaiminį nivelyravimą, laikydami nuspaudę mygtuką Auto 3 sekundes. Tada rankiniu būdu pakreipkite prietaisą; nuolydžio vertė rodoma ekrane.

Ar lazerinį nivelyrą galima naudoti lauke?

Taip, dėl IP54 apsaugos. Esant ryškiai saulei, naudokite lazerinį imtuvą LR 60, kad pagerintumėte spindulio matomumą.

Kaip nuvalyti lęšius?

Naudokite minkštą, sausą audinį. Dėl įsisenėjusių dėmių šiek tiek sudrėkinkite audinį vandeniu. Nenaudokite cheminių medžiagų ar tirpiklių.

Kokia šio prietaiso lazerio klasė?

GRL 300 HVG Professional skleidžia matomą 2 klasės lazerį. Jis yra saugus žmogaus akims trumpalaikio poveikio atveju, tačiau venkite tiesioginio žiūrėjimo.

Kaip pritvirtinti prietaisą ant trikojo?

Prisukite pridėtą 5/8 colio adapterį po prietaisu, tada pritvirtinkite prie trikojo. Prieš pradėdami naudoti įsitikinkite, kad konstrukcija yra stabili.

Kur rasti naudojimo instrukciją?

Instrukciją galima nemokamai atsisiųsti PDF formatu svetainėje notice-facile.com. Galite ją atsisiųsti arba užsisakyti vertimą į savo kalbą.

NAUDOJIMO INSTRUKCIJA GRL 300 HVG Professional BOSCH

Lietuviškai .... Puslapis 390

日本語……ページ 405

中文……页 420

한국어... 면 432

عَرْبِي…… صَفْهَاة

۴۵۶ فارسی

Kad su matavimo prietaisu dirb-tumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJA.

• Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spindulia-vimas gali būti pavojingas.
  ▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
  ▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.
  Matavimo prietaisą taisyti turi tik kvalifi- kuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
  ▶ Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.
  ▶ Neatidarykite akumuliatorių baterijos. Iškyla trumpojo jungimo pavojus.

Saugokite akumuliatorių bateriją nuo kaitros, kaip pvz. nuo pastovaus saulės spinduliavimo, ugnies, van-densirdrėgmėspoveikio.Taigalisukelti sprogimo pavojų.

Šalia ištrauktos akumuliatorių baterijos nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Jvykus aku- muliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras.

Akumuliatorių bateriją įkraukite tik naudodami šioje naudojimo instrukcijoje nurodytus kroviklius. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams įkrauti, naudojamas su kitokiais akumuliatoriais, iškyla gaisro pavojus.
Naudokite tik originalias Bosch firmos akumuliatorių baterijas su atitinkama įtampa, nurodyta ant Jūsų matavimo prietaiso tipinio skydelio. Naudojant kitas akumuliatorių baterijas, kaip pvz. padirbinius, atnaujintas akumuliatorių baterijas arba svetimus fabrikatus dėl akumuliatorinių baterijų sprogimų iškyla susižeidimų bei materialinės žalos pavojus.

GRL 250 HV/GRL 300 HV

Matavimo prietaisas tiekiamas su įspėjamuoju ženklu anglų kalba (matavimo prietaiso schemoje pažymėta numeriu 20).

Prieš pradėdami naudoti pirmą kartą, ant įspėjamojo ženklo angliško teksto užklijuokite kartu su prietaisu tiekiamą lipduką jūsų šalies kalba.
Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i lazerio spin- dulj. Šis matavimo prietaisas skleidžia 2-osios lazerio klasės pagal IEC 60825-1 lazerinius spindulius. Lazeriniais spinduliais galite apakinti kitus žmones.
▶ Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie gali netyčia apakinti žmones.

GRL 300 HVG

Matavimo prietaisas tiekiamas su dviem įspėjamaisiais ženklais anglų kalba (matavimo prietaiso schemoje pažymėta numeriu 20 ir 21):

Prieš pradėdami naudoti pirmą kartą, ant įspėjamųjų ženklų angliško teksto užklijuokite atitinkamus lipdukus jūsų šalies kalba. Lipdukus gausite kartu su matavimo prietaisu.
Nenukreipkite lazerio spindulio j žmones ar gyvūnus ir patys nežiūrėkite j lazerio spindulj. Šis matavimo prietaisas skleidžia 3R lazerio klasės pagal IEC 60825-1 lazerinius spindulius. Tiesiogiai žiūrint j lazerio spindulj – net ir iš toliau – gali būti pakenkiama akims.
Venkite lazerio spindulio atspindžių nuo lygių paviršių, pvz., langų ar veidrodžių. Net ir atsispindėjęs lazerio spindulys gali pakenkti akims.
Su matavimo prietaisu turi dirbti tik tie asmenys, kurie išmano, kaip elgtis su lazeriniais prietaisais. Pagal EN 60825-1 dirbantysis taip pat privalo nusimanyti apie lazerio biologinį poveikį akims ir odai bei apie tinkamas apsaugos priemones nuo lazerio spinduliuotės pavojams išvengti.

Matavimo prietaisą visada pastatykite taip, kad lazerio spinduliai eitų gerokai virš ar žemiau akių lygio. Taip užtikrinsite, kad nebūtų pakenkta akims.
Zoną, kurioje bus naudojamas matavimo prietaisas, paženklinkite specialiais įspėjamaisiais lazerių ženklais. Tai apsaugosite, kad į pavojingą zoną nepatektų pašaliniai asmenys.
Matavimo prietaisą laikykite pašaliniams asmenims nepasiekiamoje vietoje.

Asmenys, neišmanantys, kaip dirbti su matavimo prietaisu, gali pakenkti sau ir kitiems.

Dirbdami su 3R lazerio klasės matavimo prietaisu laikykitės galiojančių nacionalinių taisyklių. Nesilaikant šių taisyklių galima susižaloti.
▶ Pasirūpinkite, kad lazerinės spinduliuotės zona būtų saugoma arba atitverta. Kai visa lazerio spinduliuotės zona prižiūrima, nuo kenksmingo poveikio apsaugomos pašalinių asmenų akys.

Akumuliatorių kroviklis

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepai-sysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Saugokite kroviklj nuo lietaus ir drègmès. J kroviklj patekęs vanduo padidina elektros smūgio riziką.

Nekraukite krovikliu kitų gamintojų akumuliatorių. Kroviklis skirtas tik Bosch firmos akumuliatoriams, kurie įstatomi į rotacinį lazerinį nivelyrą, įkrauti. Įkraunant kitų gamintojų akumuliatorius, iškyla gaisro ir sprogimo pavojus.
▶ Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl užteršto kroviklio atsiranda elektros smūgio pavojus.
Kiekvieną kartą prieš pradėdami naudoti patikrinkite kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų, kroviklį toliau naudoti draudžiama. Neardykite kroviklio patys – jį gali remontuoti tik kvalifikuotas specialistas, naudodamas tik originalias atsargines dalis. Pažeistas kroviklis, laidas ar kištukas padidina elektros smūgio riziką.
▶ Negalima naudoti kroviklio pastačius jį ant degių paviršių (popieriaus, audeklo ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. įkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ir nudeginti odą.
▶ Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su krovikliu.

Funkciju aprašymas

Atverskite atlenkiamajj puslapj su rotacinio lazerio ir kroviklio pavaizdavimu ir palikite šj puslapj atlenktu, kai skaitysite prietaiso naudojimo instrukciją.

Prietaiso paskirtis

Rotacinis lazerinis nivelyras

Matavimo prietaisas skirtas tikslioms horizontalioms aukščio linijoms, vertikalioms ir atskaitos linijoms nustatyti ir patikrinti bei statmens taškams pažymėti.

Matavimo prietaisas skirtas naudoti viduje ir lauke.

Akumuliatorių kroviklis

Kroviklj naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jj visiškai jvalde arba buvote atitinkamai apmokyti.

Techniniai duomenys

Rotacinis lazerinis nivelyras GRL 250 HV		GRL 300 HV	GRL 300 HVG
	Professional	Professional	Professional
Gaminio numeris 3 601 K61 60. 3 601 K61 50. 3 601 K61 70.
Veikimo nuotolis (spindulys) ^1) - be lazerio spindulio imtuvo apie	30 m	30 m	50 m
- su lazerio spindulio imtuvu apie	125 m	150 m	150 m
Niveliavimo tikslumas ^1) ^2)	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m
Savaiminio išsilyginimo diapazonas tipiniu atveju	±8 % (±5°)	±8 % (±5°)	±8 % (±5°)
Horizonto suradimo laikas tipiniu atveju	15 s 15 s 15 s
Spindulio sukimosi greitis	150/300/600 min ^-1	150/300/600 min ^-1	150/300/600 min ^-1
Atveriamosios angos kampas, esant linijiniam darbo režimui	10/25/50°	10/25/50°	10/25/50°
Darbinė temperatūra	-10 ... +50 °C	-10 ... +50 °C	0 ... +40 °C
Sandėliavimo temperatūra	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
Maks. santykinis oro drėgnumas	90 % 90 % 90 %
Lazerio klasė	2	2	3R
Lazerio tipas	635 nm, <1 mW	635 nm, <1 mW	532 nm, <5 mW
∅ spindulio skersmuo šalia prietaiso maždaug ^1)	5 m m	5 m m	5 m m
Jungtis tvirtinti prie stovo (horizontaliai)	5/8"-11	5/8"-11	5/8"-11
Akumuliatoriai (NiMH)	2 x 1,2 V HR20 (D) (9 Ah)	2 x 1,2 V HR20 (D) (9 Ah)	2 x 1,2 V HR20 (D) (9 Ah)
Baterijos (šarminės mangano)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)	2 x 1,5 V LR20 (D)
Veikimo laikas apie - Akumuliatoriai (NiMH)	40 val.	30 val.	20 val.
- Baterijos (šarminės mangano)	60 val.	50 val.	30 val.
Svoris pagal „EPTA-Procedure 01/2003“	1,8 kg	1,8 kg	1,8 kg
Matmenys	190 x 180 x 170 mm	190 x 180 x 170 mm	190 x 180 x 170 mm
Apsaugos tipas	IP 54 (apsaugota nuo dulkių ir nuo aptaškymo)	IP 54 (apsaugota nuo dulkių ir nuo aptaškymo)	IP 54 (apsaugota nuo dulkių ir nuo aptaškymo)

1) 20 °C temperatūroje
2) išilgai ašių
Atkreipkite dėmesį į jūsų matavimo prietaiso gaminio numerį, nes atskirų matavimo prietaisų modelių pavadinimai gali skirtis.
Prietaiso firminėje lentelėje yra nurodytas jūsų prietaiso serijos numeris 19, kad jį galima būtų vienareikšmiškai identifikuoti.

Kroviklis

Gaminio numeris 2 610 A13 782
Nominalioji įtampa	V~ 100–240
Dažnis	Hz 50/60
Akumuliatoriaus krovimo įtampa	V= 7,5
Krovimo srove	A	1,0
Leistinos krovimo temperatūros intervalas	°C 0–45
Įkrovimo trukmė	val. 14
Akumuliatoriaus celių skaičius		2
Nominalioji įtampa (akumuliatoriai)	V= 2 x 1,2
Svoris pagal „EPTA-Procedure 01/2003“	kg 0,2
Apsaugos klasė		☐/11

Pavaizduoti prietaiso elementai

Pavaizduotų prietaisų elementų numeracija atlikta remiantis rotacinio lazerio ir kroviklio grafinio pavaizdavimo puslapiais.

1 Pranešimo apie sutrenkimą indikatorius
2 Pranešimo apie sutrenkimą mygtukas
3 Automatinio niveliavimo indikatorius
4 Rotacinio lazerinio nivelyro jjungimo-išjungimo mygtukas
5 Rotacijos režimo valdymo ir sukimosi greičio pasirinkimo mygtukas
6 Kintamas lazerio spindulys
7 Nuotolinio valdymo imtuvo lešis
8 Lazerio spindulio išėjimo anga
9 Lotavimo spindulys

10 Rotaciné galvuté

11 Linijinio režimo valdymo ir linijos ilgio pasirinkimo mygtukas

12 İkrovos büklės indikatorius

13 Akumuliatorių baterija*

14 Bateriju skyrelis

15 Baterijų skyriaus fiksatorius

16 Akumuliatorių baterijos fiksatorius*

17 Kroviklio kištukinio kontakto lizdas*

18 Jungtis tvirtinti prie stovo 5/8"

19 Serijos numeris

20 Įspėjamasis lazerio spindulio ženklas

21 Jspėjamasis ženklas: lazerio spindulio išėjimo anga (GRL 300 HVG)
22 Kroviklis*
23 Kroviklio kištukas*
24 Kroviklio kištukinis kontaktas*
25 Nuotolinio valdymo pultelis*
26 Stovas*
27 Lazerinio nivelyro matuoklé*
28 Lazerio spindulio imtuvas*
29 Lazerio matymo akiniai*
30 Sieninis laikiklis/Reguliavimo jtaisas*
31 Sieninio laikiklio pritvirtinimo varžtas*
32 Reguliavimo jtaiso varžtas*
33 5/8" sieninio laikiklio sraigtas*
34 Matavimo lentelė su kojele*
35 Lubu matavimo lentelė*
36 Lagaminas

* Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą nejeina.

Informacija apie triukšma

Rotacinis lazerinis nivelyras

Triukšmo matavimų vertės nustatytos pagal EN 60745.

Pagal A skalę išmatuotas matavimo prietaiso garso slėgio lygis tipiniu atveju yra mažesnis už 70 dB(A).

Atitikties deklaracija CE

Mes pareiškiame prisiimdami išskirtinę atsakomybę, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka toliau nurodytas normas arba normatyvinius dokumentus: EN 61010-1, EN 60825-1 (matavimo prietaisai) arba EN 60950-1 (akumuliatoriniai įkrovėjai) pagal reglamentų 2006/95/EB, 2004/108/EB, 2006/42/EB nuostatus.

Techniné byla laikoma: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 2010

Rotacinio lazerinio nivelyro aprūpinimas elektros energija

Naudojimas su baterijomis, akumuliatoriais

Matavimo prietaisą patariama naudoti su šarmi-nėmis mangano baterijomis arba akumuliatoriais. Norėdami atidaryti baterijų skyrelj 14, pasukite fiksatorių 15 į padėtį 🚫 baterijų skyrelj ištraukite.

Jdėdami baterijas atkreipkite dėmesį, kad jų poliai atitiktų baterijų skyrelyje nurodytus polius. Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas. Baterijų skyrelių uždarykite 14 ir pasukite fiksatorių 15 į padėtį

Jei baterijos netinkamai jdėtos, matavimo prietaiso jjungti nepavyks. Jdėkite baterijas tinkamai nukreipę polius.

▶ Jei ilgą laiką nenaudojate prietaiso, išimkite iš jo baterijas. Ilgiau sandėliuojant prietaisą, baterijas gali paveikti korozija arba jos gali išsikrauti.

Naudojimas su akumuliatorių baterija

Akumuliatorių bateriją 13 prieš pradėdami pirmą kartą eksploatuoti jkraukite. Akumuliatorių bateriją galima jkrauti tik su specialiu krovikliu 22.

Atkreipkite dėmesį i elektros tinklo įtampą! Elektros srovės šaltinio įtampa turi atitikti nurodytają kroviklio firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti jungiami į 220 V įtampos tinklą.

Įstatykite jūsų elektros tinklui tinkamą kištuką 23 į kroviklj 22 taip, kad jis užsifiksuotų.

Kroviklio kištukinį kontaktą 24 įstatykite į akumuliatorių baterijoje esantį lizdą 17. Jjunkite kroviklj į elektros tinklą. Tuščiai akumuliatorių baterijai jkrauti reikia apie 14 h. Kroviklis ir akumuliatorių baterija yra apsaugoti nuo perkrovos.

Nauja arba ilgesnį laiką nenaudota akumuliatorių baterija visą galingumą išvystys tik po maždaug 5 įkrovimo-iškrovimo ciklų.

Akumuliatorių baterijos 13 po kiekvieno naudojimo nejkraukite, priešingu atveju sumažės jos talpa. Akumuliatorių jkraukite tik tada, kai mirksi arba nuolat dega įkrovos būklės indikatorius 12.

Jei jkrauto akumuliatoriaus veikimo laikas gerokai sutrumpėja, reiškia, kad akumuliatorius yra susidėvėjęs ir jį reikia pakeisti.

Jei akumuliatorius yra išsikroves, prietaisą galima naudoti, prijungus jį per kroviklj 22 prie el. tinklo. Tačiau prieš tai prietaisą reikia išjungti ir akumuliatorių įkrauti maždaug 10 minučių. Paskui vėl jjungti per kroviklj prie tinklo prijungtą prietaisą.

Norėdami pakeisti akumuliatorių bateriją 13, pasukite fiksatorių 16 i padėtį 🌐 akumuliatorių bateriją 13 išimkite.

Įstatykite naują akumuliatorių bateriją ir pasukite fiksatorių 16 i padėtį

▶ Jei matavimo prietaiso ilgesnj laiką ne- naudosite, išimkite iš jo akumuliatorių bateriją. Per ilgesnj laiką akumuliatoriai dėl korozijos gali pradėti irti ir savaime išsikrauti.

Ikrovos büklès indikatorius

Jei jkrovos būklės indikatorius 12 pradeda mirksėti raudonai, matavimo prietaisą dar galima naudoti 2 h.

Jei jkrovos būklės indikatorius 12 nuolat dega raudonai, matuoti nebegalima. Matavimo prietaisas po 1 min automatiškai išsijungs.

Naudojimas

Rotacinio lazerinio nivelyro paruošimas naudoti

▶ Saugokite matavimo prietaisą nuo dręgmės ir tiesioginio saulės spindulių poveikio.
▶ Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami prietaisą naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.
▶ Saugokite, kad matavimo prietaisas nenukristų ir nebūtų sutrenkiamas. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Rotacinio lazerinio nivelyro niveliavimo tikslumas“, 398 psl.).

Matavimo prietaiso pastatymas

Horizontali padètis

Vertikali padètis

Pastatykite prietaisą horizontalioje arba vertikalioje padėtyje ant tvirto, lygaus pagrindo, sumontuokite ant trikojo stovo 26 ar sieninio laikiklio 30 su reguliavimo įtaisu.

Dėl didelio matavimų tikslumo prietaisas labai jautriai reaguoja į padėties pokyčius. Todėl pasirūpinkite, kad prietaisas visuomet stovėtų stabiliai, tuomet išvengsite bereikalingų pauzių darbo metu, kuomet prietaisas automatiškai ima koreguoti savo horizontalumą.

ljungimas ir išjungimas

▶ Nenukreipkite lazerio spindulio i žmones ir gyvūnus (ypač jų akių aukštyje) ir patys – net ir iš toliau – nežiūrėkite i lazerio spindulį. Ijungus matavimo prietaisą, iškart siunčiamas vertikalus statmenas lazerio spindulys 9 ir kintamas lazerio spindulys 6.

Norėdami matavimo prietaisą jjungti, paspaus-kite jjungimo-išjungimo mygtuką 4. Trumpam užsidega indikatoriai 1, 3 ir 12. Matavimo prietaisas iškart pradeda automatinį niveliavimą. Vykstant niveliavimui, niveliavimo indikatorius 3 mirksi žaliai, o lazeris mirksi taškiniu režimu.

Matavimo prietaisas yra suniveliuotas, kai niveliavimo indikatorius 3 nuolat dega žaliai, o lazeris šviečia nuolat. Pasibaigus niveliavimui, matavimo prietaisas automatiškai persijungia j rotacinj režimą.

Veikimo režimo mygtukais 5 ir 11 galite pasirinkti režimą dar vykstant susiniveliavimui (žr. „Rotacinio lazerinio nivelyro veikimo režimai“, 397 psl.). Tokiu atveju, pasibaigus niveliavimui, matavimo prietaisas pradeda veikti pasirinktu režimu.

Norėdami matavimo prietaisą išjungti, dar kartą paspauskite jjungimo-išjungimo mygtuką 4.

▶ Nepalikite jjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Jei matavimo prietaisas ilgiau kaip 2 h yra už savaiminio susiniveliavimo ribų arba ilgiau kaip 2 h yra jsijungęs pranešimas apie sutrenkimą, siekiant apsaugoti baterijas, matavimo prietaisas automatiškai išjungiamas (žr. „Rotacinio lazerinio nivelyro automatinis niveliavimas“, 398 psl.). Matavimo prietaisą pastatykite iš naujo ir vėl jį jjunkite.

Rotacinio lazerinio nivelyro veikimo režimai

Apžvalga

Visi trys veikimo režimai gali būti naudojami prietaisui esant tiek horizontalioje, tiek ir vertikalioje padėtyje.

Rotacinj režimą ypač patartina pasirinkti, kai naudojamas lazerio spindulio imtuvas. Galite pasirinkti iš įvairių sukimosi greičių.

Prietaisui veikiant šiuo režimu, kintamas lazerio spindulys juda ribotame sklidimo kampe. Todėl palyginti su rotaciniu režimu lazerio spindulio matomumas šiuo atveju yra didesnis. Galite pasirinkti iš įvairių lazerio sklidimo kampų.

Prietaisui veikiant šiuo režimu, kintamo lazerio spindulio matomumas yra geriausias. Jis skirtas, pvz., aukščiams perkelti arba patikrinti, ar objektai yra vienoje linijoje.

Rotacinis režimas (150/300/600 min ^-1 )

Kiekvieną kartą matavimo prietaisą jjungus jis pradeda veikti rotaciniu režimu vidutiniu sukimosi greičiu.

Norėdami linijinį režimą pakeisti rotaciniu, pa- spauskite rotacinio režimo mygtuką 5. Rotacinis režimas jjungiamas vidutiniu sukimosi greičiu.

Norėdami pakeisti sukimo greitį, dar kartą spauskite rotacinio režimo mygtuką 5, kol bus pasiektas norimas greitis.

Dirbdami su lazerio spindulio imtuvu turėtumėte pasirinkti didžiausią sukimosi greitį. Dirbdami be lazerio spindulio imtuvo, kad geriau matytumėte lazerio spindulį, sumažinkite sukimosi greitį ir naudokite lazerio matymo akinius 29.

Norėdami perjungti į linijinį ar taškinį režimą, paspauskite linijinio režimo mygtuką 11. Matavimo prietaisas persijungia į linijinį režimą su mažiausiu lazerio sklidimo kampu.

Norėdami pakeisti lazerio sklidimo kampa, paspauskite linijinio režimo mygtuką 11. Lazerio sklidimo kampas padidinamas dviem pakopomis, tuo pačiu kiekviena pakopa padidinamas ir sukimosi greitis. Trečią kartą paspaudus linijinio režimo mygtuką 11, matavimo prietaisas po trumpo švytavimo persijungia j taškinį režimą. Dar kartą paspaudus mygtuką 11, jjungiamas linijinis režimas su mažiausiu lazerio sklidimo kampu.

Nuoroda: dėl inercijos lazeris gali šiek tiek išljsti už lazerio linijos galinio taško.

Norėdami nustatyti lazerio liniją ar lazerio tašką sukimo plokštumos ribose, pasukite ranka rotacinę galvutę 10 j norimą padėtį arba naudokite nuotolinio valdymo pultelį 25.

Rotacinės plokštumos pasukimas, esant vertikaliai padėčiai

Matavimo prietaisui esant vertikalioje padėtyje, naudodamiesi nuotolinio valdymo pulteliu 25, lazerio tašką, lazerio liniją ir lazerio rotacinę plokštumą galite sukti aplink vertikalią ašį. Tuo tikslu laikykitės nuotolinio valdymo pultelio naudojimo instrukcijos reikalavimų.

Rotacinio lazerinio nivelyro automatinis niveliavimas

Apžvalga

ljungus prietaisą, jis savaime atpažjsta horizontalią arba vertikalią padėtį. Norint pakeisti prietaiso padėtį iš horizontalios į vertikalią ar atvirkščiai, prietaisą reikia išjungti, pastatyti jį naujoje padėtyje ir vėl jjungti.

Po jjungimo matavimo prietaisas patikrina horizontalią arba vertikalią padėtį ir automatiškai išlygina maždaug 8 % (5°) nelygumus, esančius savaiminio niveliavimo diapazone.

Jei matavimo prietaisą jjungus ar pakeitus jo padėtį, jis stovi pasviręs daugiau kaip 8 % stovi pasviręs, automatinio niveliavimo atlikti nebegalima. Tokiu atveju rotorius sustabdomas, lazeris mirksi, o niveliavimo indikatorius 3 nuolat dega raudonai. Pastatykite prietaisą iš naujo ir palau-kite, kol susiniveliuos. Nepastačius prietaiso į naują padėtį, po 2 min automatiškai bus išjungiamas lazeris, o po 2 h – matavimo prietaisas.

Kai matavimo prietaisas susiniveliuoja, jis nuolat tikrina horizontalia arba vertikalią padėtį.

Pakeitus padėtį, prietaisas automatiškai susiniveliuoja iš naujo. Kad prietaisas nematuotų klaidingai, vykstant niveliavimo operacijai, rotorius sustoja, lazeris mirksi, o niveliavimo indikatorius 3 mirksi žaliai.

Pranešimo apie sutrenkimą funkcija

Matavimo prietaisas turi pranešimo apie sutrenkimą funkciją, kuri, pakeitus matavimo prietaiso padėtį, prietaisą sukrėtus ar vibruojant pagrindui, apsaugo nuo susiniveliavimo pagal pakitusį aukštį ir tuo pačiu – nuo klaidingų aukščio matavimų.

Norėdami pranešimo apie sutrenkimą funkciją ijungti, paspauskite pranešimo apie sutrenkimą mygtuką 2. Pranešimo apie sutrenkimą indikatorius 1 nuolat dega žaliai, o po 30 s pranešimas apie sutrenkimą aktyvuojamas.

Jei, pakitus matavimo prietaiso padėčiai, peržengiamos niveliavimo tikslumo diapazono ribos ar užregistruojamas stiprus sutrenkimas, jjungiamas pranešimas apie sutrenkimą. Suki-

masis sustabdomas, lazeris mirksi, niveliavimo indikatorius 3 užgęsta, o pranešimo apie sutrenkimą indikatorius 1 dega raudonai. Esamasis veikimo režimas išsaugomas.

Jsijungus pranešimui apie sutrenkimą, paspauskite pranešimo apie sutrenkimą mygtuką 2.

Pranešimo apie sutrenkimą funkcija jjungiama iš naujo, o matavimo prietaisas pradeda niveliavimą. Kai matavimo prietaisas susiniveliuoja (niveliavimo indikatorius 3 nuolat dega žaliai), jis pradeda veikti išsaugotu veikimo režimu.

Tada atskaitos taške patikrinkite lazerio spin- dulio aukštį ir, jei reikia, aukštį pakoreguokite.

Jei jsijungus pranešimo apie sutrenkimą funkcijai, paspaudus mygtuką 2, prietaisas iš naujo nejjungiamas, po 2 min automatiškai išsijungia lazeris, o po 2 h – matavimo prietaisas.

Norėdami pranešimo apie sutrenkimą funkciją išjungti, pranešimo apie sutrenkimą mygtuką 2 paspauskite vieną kartą, o jei yra jsijungusi pranešimo apie sutrenkimą funkcija (pranešimo apie sutrenkimą indikatorius 1 mirksi raudonai) – du kartus. Pranešimo apie sutrenkimą funkciją išjungus, pranešimo apie sutrenkimą indikatorius 1 užgęsta.

Rotacinio lazerinio nivelyro niveliavimo tikslumas

Itaka niveliavimo tikslumui

Didžiausią įtaką niveliavimo tikslumui turi aplinkos temperatūra ir ypač tie jos pokyčiai, kurie atsiranda kylant nuo žemės į viršų: jie gali nukreipti lazerio spindulį.

Maždaug 20 m atstumu nuo prietaiso šis nuokrypis jau darosi reikšmingas, o 100 m atstume jis gali padidėti dar du-keturis kartus, lyginant su 20 m atstumu.

Kadangi arti žemės temperatūros sluoksniai ypač ryškūs, esant didesniam nei 20 m atstumui, reikėtų dirbti naudojant trikojį stovą. Prietaisą visada statykite darbo zonos centre.

Prietaiso tikslumo tikrinimas

Be išorinių faktorių nuokrypius gali sąlygoti ir prietaiso specifinės savybės (pvz., prietaisui nukritus ar jį stipriai sutrenkus). Todėl kiekvieną kartą prieš pradėdami dirbti patikrinkite mata- vimo prietaiso tikslumą.

Tam reikės laisvos 20 m ilgio matavimo zonos su tvirtu pagrindu, esančios tarp sienų A ir B. Pastačius prietaisą horizontalioje padėtyje, reikės atlikti 4 persidengiančius matavimus ašyse X ir Y (teigiamoje ir neigiamoje pusėje).

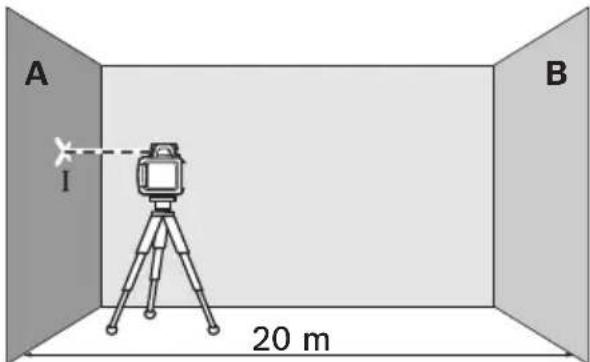

- Pastatykite prietaisą greta sienos A horizontalioje padėtyje ant trikojo stovo 26 (papildoma įranga) arba ant tvirto, lygaus pagrindo ir jjunkite.

- Suniveliavę prietaisą, taškiniame režime nukreipkite lazerio spindulį į tašką greta esančioje sienoje A. Ant sienos tiksliai pažymėkite spindulio vidurio tašką I.

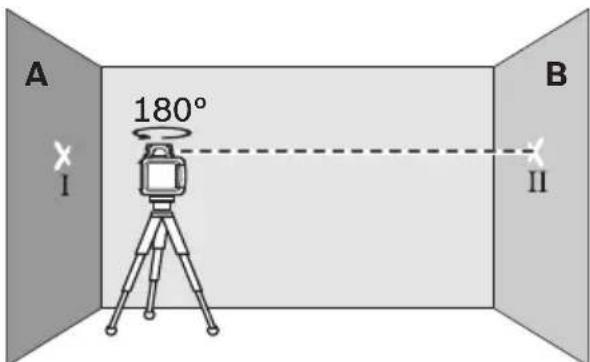

- Tada pasukite prietaisą 180° kampu, leiskite jam susiniveliuoti ir tiksliai pažymėkite spindulio vidurio tašką II priešais esančioje sienoje B.

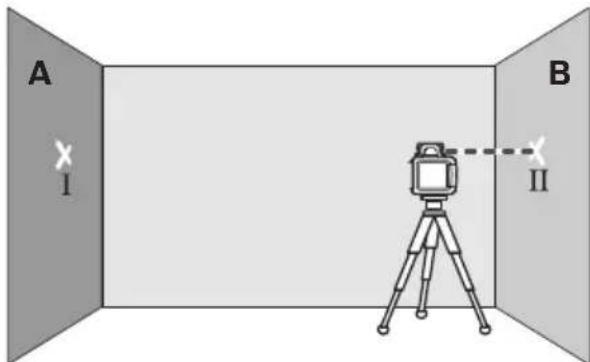

- Po to, nesukiodami prietaiso, perkelkite jj prie sienos B, jjunkite ir leiskite jam susiniveliuoti.

- Prietaiso aukštį sureguliuokite (panaudodami stovą ar padėdami ką nors po prietaisu) taip, kad lazerio spindulio centras būtų tiksliai tame pat ant sienos B pažymėtame taške II.

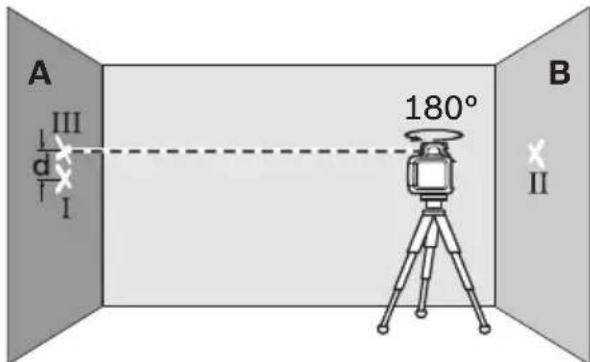

- Pasukite matavimo prietaisą 180°, nepakeis-dami aukščio. Palaukite, kol jis susiniveliuos, ir ant sienos A pažymėkite lazerio spindulio taško vidurį (taškas III). Atkreipkite dėmesį, kad taškas III virš ar po tašku I būtų kaip galima statmeniau.

- Skirtumas d tarp abiejų pažymėtų taškų I ir III sienoje A ir parodys tikrają prietaiso paklaidą matuotoje ašyje.

Šią matavimo procedūrą pakartokite kitose trijose ašyse, kaskart pasukdami prietaisą 90° kampu.

Esant matavimo atstumui 2 x 20 m = 40 m, maksimalus leistinas nuokrypis yra: 40 m x ±0,1 mm/m = ±4 mm.

Kiekvieno atskiro iš keturių matavimų skirtumas d tarp taškų I ir III turi būti ne didesnis kaip 4 mm.

Jei leistinų tolerancijų ribos bent viename iš keturių matavimų yra peržengiamos, prietaisą reikia pristatyti patikrinimui Bosch remonto tarnybos dirbtuvėse.

Darbo patarimai

Darant atžymas reikia žymėti lazerio spindulio fokusuojamo taško centra. Spindulio skersmuo kinta priklausomai nuo atstumo.

Akiniai lazeriui matyti (pap. jranga)

Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi raudoną lazerio spindulį.

▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

Esant nepalankioms šviesos sąlygoms (šviesiai aplinkai, tiesioginiams saulės spinduliams) ir jei reikia matuoti didesniu atstumu, kad geriau surastumėte lazerio spindulį, naudokite lazerio spindulio imtuvą 28.

dirbdami su lazerio spindulio imtuvu pasirinkite rotacinj režimą ir didžiausią sukimosi greitj.

Norėdami dirbti su lazerio spindulio imtuvu, perskaitykite šią naudojimo instrukcija ir laikykitės joje pateiktų reikalavimų.

Darbas su nuotolinio valdymo pulteliu (pap. jranga)

Spaudant valdymo mygtukus gali pasikeisti prietaiso padëtis, ir tuomet spindulys trumpam nustos suktis. Šio efekto galima išvengti naudojant nuotolinio valdymo pultelj 25.

Nuotolinio valdymo pultelio imtuvo lešiai 7 yra trijose matavimo prietaiso pusėse, vienas iš jų – virš valdymo srities priekinėje pusėje.

Naudojimas su trikoju stovu (pap. jranga)

Matavimo prietaisas yra su 5/8" jungtimi tvirtinti prie stovo, prietaisą naudojant horizontaliuoju režimu, ant stovo. Matavimo prietaiso jungtį, skirtą prietaisui prie stovo tvirtinti 18, įstatykite ant stovo 5/8" sriegio ir tvirtai užveržkite stovo fiksuojamuoju varžtu.

Naudojant trikojj stovą 26 su milimetrine skale ant išstumiamos konsolės, aukščio pokyčius galima nustatyti tiesiogiai.

Darbas su sieniniu laikikliu ir reguliavimo įtaisu (pap. įranga) (žiūr. pav. A)

Jüs galite taip pat montuoti matavimo prietaisą prie sienos laikiklio su reguliavimo įtaisu 30. Tam tikslui įsukite sienos laikiklio 33 sraigtą 5/8" į matavimo prietaiso stovo tvirtinimo jungtį 18.

Montavimas prie sienos: montuoti prietaisą prie sienos rekomenduojama, pvz., atliekant darbus, kai neužtenka trikojo stovo ištraukiamos konsolės ilgio arba kai pagrindas, ant kurio statomas prietaisas, yra nestabilus, o taip pat, kai neturite trikojo stovo. Sieninį laikiklj 30 kartu su sumontuotu prietaisu pritvirtinkite galimai vertikaliau prie sienos.

Montavimui prie sienos Jūs galite tvirtai prisukti sienos laikiklj 30 pritvirtinimo varžtu 31 prie maksimaliai 8 mm pločio lentelės arba pakabinti jį ant dviejų kablių.

Montavimas ant trikojo stovo: sieninį laikiklj 30 galite taip pat prisukti prie trikojo stovo. Šis tvirtinimo būdas rekomenduojamas atliekant tokius darbus, kada spindulio sukimosi plokštu-ma turi būti nustatyta pagal atskaitos liniją.

Reguliavimo įtaiso pagalba Jūs galite sumontuotą matavimo prietaisą paslinkti 16 cm diapazonu vertikaliai (esant tvirtinimui prie sienos) arba horizontaliai (esant tvirtinimui prie stovo). Atpalaiduokie tam tikslui reguliavimo įtaiso varžtą 32, pastūmėkite matavimo prietaisą į pageidaujamą poziciją ir vėl tvirtai prisukite varžtą 32.

Darbas su lubu matavimo lentele (žiūr. pav. A)

Lubų matavimo lentelę 35 galima naudoti, pvz., pakabinamųjų lubų aukščiui nesudėtingai išlyginti. Lubų matavimo lentelę magnetiniu laikikliu pritvirtinkite, pvz., prie sijos.

Atspindinti lubų matavimo lentelės pusė pagerina lazerio spindulio matomumą, esant nepalankioms sąlygoms, o per permatomą dalį lazerio spindulį galima matyti ir iš užpakalinės pusės.

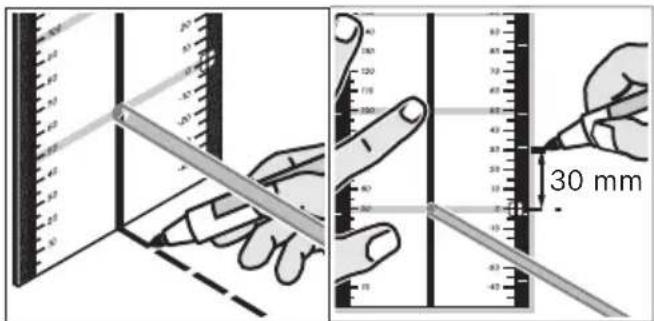

Darbas su matavimo lentele (pap. jranga)

Naudojant matavimo lentelę 34, lazerio spindulj galima perkelti ant grindu arba ant sienos ir pažymeti aukščio atžymas.

Naudojant kvadratinj nulinj laukelj ir skalę, galima išmatuoti nuokrypj nuo pageidaujamo aukščio ir pažymėti jį kitose vietose. Tuomet nereikia tiksliai sureguliuoti prietaiso norimame perkelti aukštyje.

Matavimo lentelė 34 yra padengta šviesą atspindinčia danga, kad pagerintų lazerio spindulio matomumą didesniame nuotolyje ar esant stipriai saulės šviesai. Ryškumo padidėjimo efektas yra pastebimas tiktai žiūrint nuo prietaiso pusės, todėl žvilgsnj j matavimo lentelę nukreip-kite išilgai lazerio spindulio.

Darbas su matuokle (pap. jranga) (žr. pav. H)

Lygumui patikrinti ar nuolydžiui nustatyti kartu su lazerio spindulio imtuvu patartina naudoti matuoklę 27.

Lazerinio nivelyro matuoklės 27 viršuje yra patalpinta sąlyginė matmenų skalė (±50 cm), kurios nulinį aukštį Jūs galite iš anksto nustatyti išėjime. Tokiu būdu galima tiesiogiai nuskaityti nukrypimus nuo privalomų aukščių.

Naudojimo pavyzdžiai

Aukščių perkėlimas ir patikrinimas (žiūr. pav. B)

Pastatykite nivelyra horizontalioje padetyje ant tvirto pagrindo arba pritvirtinkite prie trikojo stovo 26 (papildoma jranga).

Darbas su stovu: nukreipkite lazerio spindulj norimame aukštyje. Perkelkite arba patikrinkite aukštį nusitaikymo vietoje.

Darbas be stovo: naudodamiesi matuokle 34 nustatykite aukščių skirtumą tarp lazerio spin- dulio ir aukščio atskaitos taške. Perkelkite arba patikrinkite išmatuotą aukščių skirtumą nusitaikymo vietoje.

Statmeno vertikalaus lazerio spindulio išlyginimas lygiagrečiai ir stačiojo kampo nustatymas (žiūr. pav. C)

Jei reikia pažymėti statųjį kampa ar išlyginti pertvarines sienas, lotavimo spindulys 9 yra nukreipiamas lygiagrečiai, t.y. vienodu atstumu nuo atskaitos linijos (pvz., sienos, siūlės ir pan.).

Pastatykite prietaisą vertikalioje padėtyje ir taip jį nukreipkite, kad lazerio spindulys būtų nuk-reiptas beveik lygiagrečiai atskaitos linijai.

Kad nustatytumete tikslią padėtį, išmatuokite atstumą tarp vertikalaus lazerio spindulio ir atskaitos linijos tiesiai prie matavimo prietaiso, naudodamiesi matavimo lentele 34. Dar kartą išmatuokite atstumą tarp vertikalaus lazerio spindulio ir atskaitos linijos kaip galima didesniu atstumu nuo matavimo prietaiso. Vertikalų lazerio spindulį nukreipkite taip, kad nuo jo iki atskaitos linijos būtų toks pat atstumas, kaip ir matuojant tiesiai prie matavimo prietaiso.

Statujj kampa vertikalaus lazerio spindulio atžvilgiu 9 parodys kintamas lazerio spindulys 6.

Vertikalės ir vertikalios plokštumos parodymas (žiūr. pav. D)

Kad būtų parodyta vertikalė ar vertikali plokštuma, pastatykite matavimo prietaisą vertikalioje padėtyje. Jei vertikali plokštuma turi eiti stačiu kampu atskaitos linijos atžvilgiu (pvz., sienos), tai nukreipkite vertikalų lazerio spindulį 9 pagal šią atskaitos liniją.

Vertikalę rodo kintamas lazerio spindulys 6.

Darbas be lazerio spindulio imtuvo (žiūr. pav. E)

Esant palankioms šviesos sąlygoms (tamsiai aplinkai) ir jei reikia matuoti nedideliu atstumu, galite dirbti be lazerio spindulio imtuvo. Kad geriau matytumėte lazerio spindulį, pasirinkite arba linijinį režimą, arba taškinį režimą ir pasukite ranka rotacinę galvutę 10 į nusitaikymo vietą.

Darbas su lazerio spindulio imtuvu (žiūr. pav. F)

Esant nepalankioms šviesos sąlygoms (šviesi aplinka, tiesioginiai saulės spinduliai) ir jei reikia matuoti didesniu atstumu, kad geriau surastumėte lazerio spindulį, naudokite lazerio spindulio imtuvą. Dirbdami su lazerio spindulio imtuvu pasirinkite rotacinį režimą ir didžiausią sukimosi greitį.

Matavimas dideliu atstumu (žr. pav. G)

Matuojant dideliu atstumu lazerio spinduliui surasti reikia naudoti lazerio spindulio imtuvą. Kad sumażintumėte trikdžių įtaką, matavimo prietaisą visada pastatykite darbinio paviršiaus viduryje ir pritvirtinkite ant stovo.

Darbas lauke (žr. pav. H)

Dirbant lauke visada reikia naudoti lazerio spin- dulio imtuvą.

Kai pagrindas nėra stabilus, matavimo prietaisą pritvirtinkite ant stovo 26. Ijunkite pranešimo apie sutrenkimą funkciją, kad sujudėjus pagrindui ar sukrėtus matavimo prietaisą išvengtumėte klaidingų matavimų.

Indikatoriaus rodmenų apžvalga

	Lazerio spindulys	Lazerio spindulys sukasi*	žalias raudo-nas	žalias raudo-nas
Matavimo prietaiso jjungimas(1 s automatinis testas) ●	●		●
Susiniveliavimas 2x/s ○ 2x/s
Matavimo prietaisas suniveliuotas/paruoštas darbui ● ● ●
Peržengtos savaiminio išsilyginimo diapazono ribos 2x/s ○	●
Pranešimo apie sutrenkimą funkcija aktyvuota ●
Pranešimo apie sutrenkimą funkcija jjungta 2x/s ○ 2x/s
Baterijos įtampa ≤ 2 h veikimui 2x/s
Išsikrovusi baterija ○ ○	●
	* linijiniame ir rotaciniame režime
	2x/s	Mirksėjimo dažnis (dukart per sekundę)
	●	Nuolatos veikia
	○	Funkcija neveikia

Priežiūra ir servisas

Priežiūra ir valymas

Pasirūpinkite, kad rotacinis lazerį ir kroviklis pastoviai būtų švarūs.

Nemerkite rotacinio lazerio ir kroviklio j vandenj arba kitus skysčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir skiediklių.

Rotacinj lazerinj nivelyra, o ypač lazerio spin- dulio išėjimo angos paviršių, reguliariai valykite ir stebėkite, kad ant jo neliktų pūkelių.

Jeigu rotacinis lazeris arba kroviklis, nežiūrint rūpestingu gamybos ir produkcijos gaminių patikrinimo būdų, nustotų veikti, tai patikėkite jų remontą tik Bosch firmos autorizuotam elektros prietaisų servisui. Nemėginkite atidaryti rotacinio lazerio arba kroviklio patys.

Atsakant i užklausimus arba užsakant atsargines dalis būtinai nurodykite 10-ies skaitmenų daiktinį numerį, esantį ant rotacinio lazerio arba kroviklio tipinio skydelio.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis.

Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Rotacinis lazeris, kroviklis, papildomi reikmenys ir jpakavimai turi büti pateikti perdirbimui nekenksmingu aplinkai büdu.

Tik ES šalims:

Nemeskite rotacinio lazerio, kroviklio ir akumuliatorių j buitinių atliekų kontinerius! Atsižvelgiant į Europos Direktyvos 2002/96/EB „Dėl elektros ir elektroninės įrangos atliekų“ nuorodas bei jų jgyvendinimą nacionaliniais teisės aktais nebenaudojama elektros ir elektroninė įranga arba akumuliatoriai privalo būti surinkti atskirai ir utilizuoti aplinkai tinkamu būdu.

Akumuliatoriai ir baterijos

Ni-MH: nikelio-metalo hidridas

Nemeskite akumuliatorių ir baterijų į buitinių atliekų konteinerius, ugnį ar vandenį. Akumuliatoriai ir baterijos turi būti surenkamos ir perdirbamos arba šalinamos nekenkiant aplinkai.

Tik ES šalims:

Susidėvėję akumuliatoriai ir akumuliatoriai su defektais turi būti perdirbti pagal Direktyvos 2006/66/EB reikalavimus.

Galimi pakeitimai.

安全上のご注意

ローテーションレーザー
