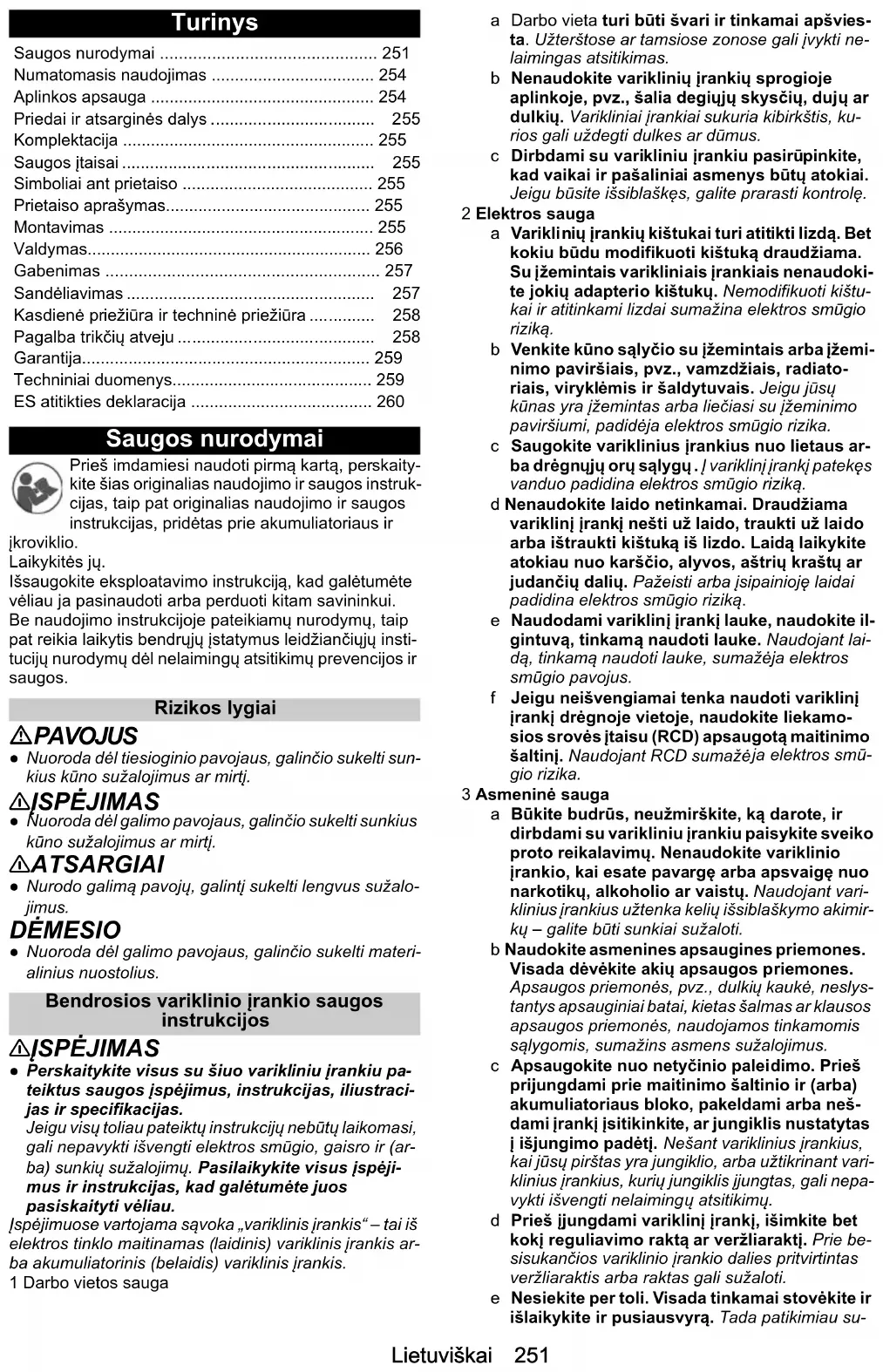

NAUDOJIMO INSTRUKCIJA GSH 4/4 M Kärcher

Numatomasis naudojimas 254

Aplinkos apsauga 254

Priedai ir atsarginės dalys 255

Komplektacija 255

Saugos jtaisai 255

Simboliai ant prietaiso 255

Prietaiso aprašymas.... 255

Montavimas 255

Valdymas.... 256

Gabenimas 257

Sandéliavimas 257

Kasdienė priežiūra ir techninė priežiūra ...... 258

Pagalba trikčių atveju 258

Garantija.... 259

Techniniai duomenys.... 259

ES atitikties deklaracija 260

Saugos nurodymai

Prieš imdamiesi naudoti pirmą kartą, perskaity-kite šias originalias naudojimo ir saugos instrukcijas, taip pat originalias naudojimo ir saugos instrukcijas, pridėtas prie akumuliatoriaus ir

jkroviklio.

Laikykitės jų.

Išsaugokite eksploatavimo instrukciją, kad galėtumėte vėliau ja pasinaudoti arba perduoti kitam savininkui.

Be naudojimo instrukcijoje pateikiamų nurodymų, taip pat reikia laikytis bendrujų įstatymus leidžiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Rizikos lygiai

⚠ PAVOJUS

- Nuoroda dėl tiesioginio pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠ISPÉJIMAS

- Ñuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalo-jimus.

DÉMESIO

- Nuoroda dél galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Bendrosios variklinio jrankio saugos instrukcijos

⚠JSPÉJIMAS

- Perskaitykite visus su šiuo varikliniu įrankiu pateiktus saugos įspėjimus, instrukcijas, iliustracijas ir specifikacijas.

Jeigu visų toliau pateiktų instrukcijų nebūtų laikomasi, gali nepavykti išvengti elektros smūgio, gaisro ir (arba) sunkių sužalojimų. Pasilaikykite visus įspėjimus ir instrukcijas, kad galėtumėte juos pasiskaityti véliau.

Jspėjimuose vartojama sąvoka „variklinis įrankis“ – tai iš elektros tinklo maitinamas (laidinis) variklinis įrankis arba akumuliatorinis (belaidis) variklinis įrankis.

1 Darbo vietos sauga

a Darbo vieta turi būti švari ir tinkamai apšvies-ta. Užterštose ar tamsiose zonose gali įvykti ne-laimingas atsitikimas.

b Nenaudokite variklinių įrankių sprogioje aplinkoje, pvz., šalia degiųjų skysčių, dujų ar dulkių. Varikliniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar dūmus.

c Dirbdami su varikliniu įrankiu pasirūpinkite, kad vaikai ir pašaliniai asmenys būtų atokiai. Jeigu būsite išsiblaškęs, galite prarasti kontrolę.

2 Elektros sauga

a Variklinių įrankių kištukai turi atitikti lizdą. Bet koku būdu modifikuoti kištuką draudžiama. Su jžemintais varikliniais įrankiais nenaudokite jokių adapterio kištukų. Nemodifikuoti kištukai ir atitinkami lizdai sumažina elektros smūgio riziką.

b Venkite kūno sąlyčio su jžemintais arba jžeminimo paviršiais, pvz., vamzdžiais, radiatoriais, viryklėmis ir šaldytuvais. Jeigu jūsų kūnas yra jžemintas arba liečiasi su jžeminimo paviršiumi, padidėja elektros smūgio rizika.

c Saugokite variklinius įrankius nuo lietaus arba drėgnuju orų sąlygu. I variklinį įrankį patekęs vanduo padidina elektros smūgio riziką.

d Nenaudokite laido netinkamai. Draudžiama variklinj įrankį nešti už laido, traukti už laido arba ištraukti kištuką iš lizdo. Laidą laikykite atokiau nuo karščio, alyvos, aštrių kraštų ar judančių dalių. Pažeisti arba įsipainioję laidai padidina elektros smūgio riziką.

e Naudodami variklinj jrankj lauke, naudokite ilgintuvą, tinkamą naudoti lauke. Naudojant laidą, tinkamą naudoti lauke, sumažėja elektros smūgio pavojus.

f Jeigu neišvengiamai tenka naudoti variklinj įrankį drėgnoje vietoje, naudokite liekamosios srovės įtaisu (RCD) apsaugotą maitinimo šaltinį. Naudojant RCD sumažėja elektros smūgio rizika.

3 Asmeninè sauga

a Būkite budrūs, neužmirškite, ką darote, ir dirbdami su varikliniu įrankiu paisykite sveiko proto reikalavimų. Nenaudokite variklinio įrankio, kai esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų. Naudojant vari- klinius įrankius užtenka kelių išsiblaškymo akimir- kų – galite būti sunkiai sužaloti.

b Naudokite asmenines apsaugines priemones. Visada dévékite akių apsaugos priemones. Apsaugos priemonės, pvz., dulkių kaukė, neslystantys apsauginiai batai, kietas šalmas ar klausos apsaugos priemonės, naudojamos tinkamomis sąlygomis, sumažins asmens sužalojimus.

c Apsaugokite nuo netyčinio paleidimo. Prieš prijungdami prie maitinimo šaltinio ir (arba) akumuliatoriaus bloko, pakeldami arba nešdami įrankį įsitikinkite, ar jungiklis nustatytas į išjungimo padėtį. Nešant variklinius įrankius, kai jūsų pirštas yra jungiklio, arba užtikrinant variklinius įrankius, kurių jungiklis įjungtas, gali nepavykti išvengti nelaimingų atsitikimų.

d Prieš jjungdami variklinj įrankį, išimkite bet kokį reguliavimo raktą ar veržliaraktį. Prie be-sisukančios variklinio įrankio dalies pritvirtintas veržliaraktis arba raktas gali sužaloti.

e Nesiekite per toli. Visada tinkamai stovėkite ir išlaikykite ir pusiausvyrą. Tada patikimiau su-

valdysite variklinj įrankį, jeigu susiklostytų netikė-ta padėtis.

f Tinkamai apsirenkite. Nedėvėkite laisvos aprangos drabužių arba papuošalų. Jūsų plau-kai, apranga ir pirštīnės turi būti atokiai nuo judančių dalių. Laisvą aprangą, papuošalus ar-ba ilgus plaukus gali įsukti judančios dalys.

g Jeigu įtaisai yra skirti dulkių ištraukimo ir surinkimo įrenginiams prijungti, užtikrinkite, kad jie būtų prijungti ir naudojami tinkamai. Naudojant dulkių surinkimo funkciją galima sumažinti dulkių keliamą pavojų.

h Neužmirškite, kad dažnai naudodami įrankius įgyjate įgūdžių, tačiau neatsipalaiduokite ir visada atsižvelkite į įrankių saugos principus. Neatsargus veiksmas gali sukelti sunkų sužalojimą per sekundės dalį.

4 Variklinio įrankio naudojimas ir priežiūra

a Su varikliniu įrankiu nenaudokite jėgos. Naudokite jūsų reikmėms tinkamą variklinį įrankį. Tinkamas variklinis įrankis atlieka darbą veiksmingiau ir saugiau tokia sparta, kuriai jis buvo sukurtas.

b Nenaudokite variklinio įrankio, jeigu jungiklis jo nejjungia ir neišjungia. Bet koks variklinis įrankis, kurio negalima valdyti jungikliu, kelia pavojų ir turi būti suremontuotas.

c Prieš reguliuodami, keisdami priedus ar sandėliuodami variklinius įrankius atjunkite kištuką nuo maitinimo šaltinio ir (arba) akumuliatoriaus bloko nuo variklinio įrankio. Tokios prevencinės saugos priemonės sumažina atsitiktinio variklinio įrankio paleidimo riziką.

d Neveikiančius variklinius įrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite su varikliniu įrankiu ar šiomis instrukcijomis nesusipažinusiiems asmenims dirbti su varikliniu įrankiu. Varikliniai įrankiai neapmokytų naudotojų rankose kelia pavojų.

e Atlikite variklinių įrankių techninę priežiūrą. Patikrinkite, ar judančios dalys sulygiuotos, nėra įstrigusios, ar nėra sulūžusios ir ar nėra kitų būsenų, galinčių turėti įtakos variklinio įrankio veikimui. Pažeistą variklinį įrankį prieš naudodami sutaisykite. Daugelį nelaimingų at-sitikimų sukelia prastai prižiūrimi varikliniai įrankiai.

f Pjovimo įrankius laikykite aštrius ir švarius. Tinkamai prižiūrimi pjovimo įrankiai su aštriais pjovimo kraštais yra mažiau linkę surišti ir yra lengviau valdomi.

g Naudokite variklinj įrankį, priedus, įrankių antgalius ir pan. laikydamiesi šių instrukcijų, atsižvelgdami įdarbo sąlygas ir atliktinus darbus. Naudojant variklinį įrankį ne numatytosioms operacijoms gali susiklostyti pavojinga padėtis.

h Rankenos ir griebtuvo paviršiai turi būti sau- si, švarūs, be alyvos ir riebalų. Slidžios rankenos ir griebtuvo paviršiai trukdo saugiai valdyti ir valdyti įrankį susiklosčius nenumatytai padėčiai.

5 Akumuliatorinio įrankio naudojimas ir priežiūra

a Ikraukite tik naudodami gamintojo nurodytą ikroviklj. Ikroviklis, tinkamas vieno tipo akumuliatorių blokui, gali sukelti gaisro pavojų, kai naudojamas su kitu akumuliatorių bloku.

b Variklinius įrankius naudokite tik su specialiai tam skirtais akumuliatorių blokais. Naudojant

bet kokius kitus akumuliatorių blokus gali kilti su- žeidimų ir gaisro pavojus.

c Kai akumuliatoriaus blokas nenaudojamas, laikykite jì atokiau nuo kitų metalinių daiktų, pvz., popieriaus sąvaržėlių, monetų, raktų, vi- nių, varžtų ar kitų smulkių metalinių daiktų, kurie gali sujungti vieną gnybtą su kitu. Jeigu tarp akumuliatoriaus gnybtų būtų sukurtas trumpasis sujungimas, galima nudegti arba sukelti gaisrą.

d Sukūrus netinkamas sąlygas iš akumuliatoriaus gali būti ištikšti skystis; venkite sąlyčio. Atsitiktinai susilietus nuplauti vandeniu. Jeigu skysčio patektų į akis, papildomai kreipkitės į gydytoją. Iš akumuliatoriaus ištiškęs skystis gali sudirginti arba nudeginti.

e Nenaudokite sugadinto ar modifikuoto akumuliatoriaus ar įrankio. Pažeistos arba modifikuotos baterijos gali veikti nenuspėjamai, todėl gali kilti gaisras, sprogti arba kilti sužalojimo pavojus.

f Saugokite akumuliatoriaus bloką arba įrankį nuo ugnies ar per didelės temperatūros. Ugnies arba aukštesnės nei 130 °C temperatūros poveikis gali sukelti sprogimą.

g Laikykitės visų įkrovimo instrukcijų ir nej-kraukite akumuliatoriaus bloko ar įrankio vir-šydami instrukcijose nurodyto temperatūros diapazono ribas. Netinkamai įkraunant arba temperatūrai neatitinkant nurodyto diapazono ribų, galima sugadinti akumuliatorių ir padidinti gaisro pavojų.

6 Aptarnavimas

a Pasirūpinkite, kad variklinį įrankį prižiūrėtų kvalifikuotas remonto specialistas, kuris naudotų tik identiškas atsargines dalis. Taip būtų užtikrinamas variklinio įrankio saugumas.

b Pažeistų akumuliatorių blokų priežiūrą atlikti draudžiama. Akumuliatorių blokų priežiūrą lei-džiama atlikti tik gamintojui arba įgaliotiems techninės priežiūros paslaugų teikėjams.

Akumuliatorinių žolės ir krūmų žirklių saugus naudojimas

⚠ PAVOJUS • Gresia sunkūs sužeidimai, jeigu peilis sviestų kokius nors daiktus arba jeigu pjovimo įrankis įsuktų vielą ar virvę. Prieš imdamiesi darbo atidžiai apžiūrėkite darbo zoną, ar joje nėra akmenų, lazdu, metalo, vielų, kaulų arba žaislų ir juos pašalinkite.

⚠ ISPĖJIMAS • Šis remonto rinkinys néra pritaikytas, kad juo galėtų naudotis asmenys su ribotais fiziniais, sensoriniais arba protiniais gebėjimais arba nepakankama patirtimi ir (arba) nepakankamomis žiniomis. • Dirbdami su įtaisu pasirūpinkite, kad darbo zonoje nebūtų vaikų ir kitų asmenų. • Nenaudokite prietaiso, jeigu jjungimo / išjungimo mygtukas yra pažeistas arba tinkamai nejsijungia / neišsijungia. PAVOJUS • Sužeidimo payojus, išjungus prietaisą peiliai dar kurį laiką juda. ISPEJIMAS • Sunkūs sužalojimai ir prietaiso pažeidimai. Prieš naudodami prietaisą, užtikrinkite, kad pjovimo įtaisas būtų sumontuotas tinkamai ir patikimai pritvirtintas. • Irenginį naudoti draudžiama, jeigu gali smogti žaibas. • Niekada nenaudokite prietaiso, kuris surinktas ne iki galo arba yra savavališkai pakeistas.

- Jeigu sugedę apsauginiai įtaisai arba jeigu jie nėra su- montuoti, prietaisą naudoti draudžiama. - Trikties arba nelaimingo atsitikimo atveju išjunkite prietaisą ir išimkite

akumuliatoriaus bloką. Prietaisą naudoti pakartotinai galima tik tada, kai ji patikrino įgaliota klientų aptarnavi-mo tarnyba.

⚠ ATSARGIAI • Susipažinkite su Írenginio valdymo elementais ir jo naudojimu pagal paskirtį. • Gresia sužeidimo pavojus, jeigu vilkėsite laisvą aprangą, nesusirišite plaukų arba mūvėsite papuošalus, kuriuos gali įtraukti judamosios prietaiso dalys. Pasirūpinkite, kad apranga ir papuošalai visada būtų atokiai nuo prietaiso. Ilgus plaukus susiriškite. • Padidėjęs nelaimės pavojus blogomis oro sąlygomis. Įtaisą naudokite tik tuo atveju, jeigu užtikrinamos saugios darbo sąlygos. • Prietaiso keliamas triukšmas gali apriboti jūsų gebėjimą išgirsti įspėjamuosius signalus, todėl atsižvelkite į galimus gre-ta jūsų darbo zonos gresiančius pavojus. • Sužalojimų pavojus. Naudodami prietaisą, visada nešiokite apsauginius akinius, avėkite nuo slydimo saugančią avalynę ir vilkėkite tinkamą aprangą.

DÉMESIO • Irenginio operatorius yra atsakingas už nelaimingus atsitikimus, jvykusius kitiems žmonėms arba pažeidusius jų nuosavybę.

Gyvatvorių žirklių saugos įspėjimai

• Gyvatvorių žirklių nenaudokite blogomis orų sąlygomis, ypač tuo atveju, jeigu kyla žaibo pavojus. Taip sumažinsite žaibo smūgio riziką.
• Visus maitinimo laidus ir kabelius laikykite atokiau nuo pjovimo vietos. Maitinimo laidai arba kabeliai gali būti paslėpti gyvatvorėse arba krūmuose ir juos peilis gali netyčia nupjauti.
• Laikykite gyvatvorių žirkles tik už izoliuotų suėmimo paviršių, nes peilis gali liestis su paslėptais laidais. Peiliams prisilietus prie įtampingojo laido atvirosios metalinių gyvatvorių žirklių dalys gali tapti įtampingos ir sukelti operatoriui elektros smūgį.
• Stenkitės, kad jokia jūsų kūno dalis neatsidurtų greta peilio. Nešalinkite nupjautos medžiagos ir nelaikykite medžiagos, kurią reikia nupjauti, kai peiliai juda. Išjungus jungiklį peiliai nenustoja judėję. Naudojant gyvatvorių žirkles užtenka kelių išsiblaškymo akimirkų – galite būti sunkiai sužaloti.
• Šalindami įstrigusią medžiagą arba atlikdami prietaiso techninę priežiūrą patikrinkite, ar visi maitinimo jungikliai išjungti, o blokavimo įtaisas nustatytas į blokavimo padėtį. Netikėtai įjungus gyvatvorių žirkles, kai šalinama įstrigusi medžiaga arba atliekama techninė priežiūra, galima sunkiai susižaloti.
• Neškite gyvatvorių žirkles už rankenos, kai peilis sustabdytas, ir saugokitės, kad nejjungtumėte jokio maitinimo jungiklio. Tinkamai nešant gyvatvorių žirkles sumažinama netyčinio peilio ijungimo ir peilio keliama sužalojimo rizika.
• Gabendami arba sandėliuodami gyvatvorių žirkles visada užmaukite peilio apsaugą. Tinkamai naudojant gyvatvorių žirkles sumažėja rizika, kad peiliai gali sužeisti.

Žolės žirklių saugos įspėjimai

• Gyvatvorių žirklių nenaudokite blogomis orų sąlygoms, ypač tuo atveju, jeigu kyla žaibo pavojus. Taip sumažinsite žaibo smūgio riziką.

• Visus maitinimo laidus ir kabelius laikykite atokiau nuo pjovimo vietos. Maitinimo laidai arba kabeliai gali būti paslėpti ir juos netyčia gali nupjauti peilis.

• Laikykite žolės žirkles tik už izoliuotų suėmimo paviršių, nes peilis gali prisiliesti prie su paslėptų laidų. Peiliams prisilietus prie įtampingojo laido atvirosios metalinių žolės žirklių dalys gali tapti įtampingos ir sukelti operatoriui elektros smūgį.

• Stenkitės, kad jokia jūsų kūno dalis neatsidurtų greta peilio. Nešalinkite nupjautos medžiagos ir nelaikykite medžiagos, kurią reikia nupjauti, kai peiliai juda. Išjungus jungiklį peiliai nenustoja judėje. Naudojant žolės žirkles užtenka kelių išsi-blaškymo akimirku – galite būti sunkiai sužaloti.
• Šalindami užstrigusią medžiagą arba atlikdami žolės žirklių techninę priežiūra įsitikinkite, ar maitinimo jungiklis yra išjungtas, o fiksatorius užfiksuotas. Netikėtai jjungus žolės žirkles, kai šalinama įstrigusi medžiaga arba atliekama techninė priežiūra, galima sunkiai susižaloti.
• Neškite žolės žirkles už rankenos, kai peilis sustabdytas, ir saugokitės, kad nejjungtumėte jokio maitinimo jungiklio. Tinkamai nešant žolės žirkles sumažinama netyčinio peilio jjungimo ir peilio keliama sužalojimo rizika.
• Gabendami arba sandėliuodami žolės žirkles visada užmaukite peilio apsaugą. Tinkamai naudojant žolės žirkles sumažėja rizika susižeisti i peilius.

Papildomi saugos nurodymai

⚠ ISPĖJIMAS • Šis prietaisas néra pritaikytas, kad juo galėtų naudotis vaikai arba asmenys su ribotais fiziniais, sensoriniais arba protiniais gebėjimais arba nepakankama patirtimi ir (arba) nepakankamomis žinio-mis. Nacionaliniuose teisės aktuose gali būti nustatytas operatoriaus amžiaus apribojimas. • Rankos ir pėdos turi būti atokiai nuo pjovimo paviršių, visų pirma tuo atveju, jeigu yra jjungtas variklis. • Prieš imdamiesi naudoti įrenginį pakeiskite nudilusias arba pažeistas dalis.
- Išvenkite netyčinio ijungimo. Patikrinkite, ar ijungimo / išjungimo jungiklis prieš prijungiant akumuliatoriaus bloką, prieš jį keliant arba prieš nešant prietaisą nustatytas į padėtį „Išjungta“. - Prietaisą naudokite tik šviesiuoju paros laiku arba jeigu užtikrinamas pakankamas dirbtinis apšvietimas. - Naudodami įrenginį nebėkite, o eikite. Stenkitės tvirtai stovėti ir visą laiką išlaikykite pusiausvyrą, visų pirma tuo atveju, jeigu dirbate ant šlaitų. - Patikrinkite, ar paslankiosios dalys veikia sklandžiai, nėra užstrigusios ir ar dalys nėra sulūžusios arba pažeistos. Pasirūpinkite, kad prietaisas būtų suremontuotas ir tik tada naudojamas. - Nejunkite įrenginio naudodami jėgą. - Išjunkite varikljį, išimkite akumuliatoriaus bloką ir įsitikinkite, ar visos judamosios dalys yra visiškai nustojusios suktis:

• Prieš atlikdami nustatymus.
- Prieš palikdami prietaisą be priežiūros.
- Prieš imdamiesi tikrinti prietaisą, jį valyti arba atlikti jo techninę priežiūrą.
• Prieš pašalindami bloką.
• Prieš keisdami priedų dalis.
- Po to, kai atsitrenkiate i pašalinj daiktą. Prieš vél paleisdami prietaisą pirmiau patikrinkite, ar jis néra pažeistas, ir jj suremontuokite.
- Jeigu prietaisas ima nejprastai vibruoti. Prieš vél paleisdami prietaisą pirmiau patikrinkite, ar jis néra pažeistas, ir jį suremontuokite.
- Išjunkite variklj, kai nutraukiate kirpimo procesą arba einate iš vienos naudojimo vietos į kitą.

⚠ ATSARGIAI • Gresia sužeidimo pavojus, jeigu vilkėsite laisvą aprangą, nesusirišite plaukų arba mū-

vėsite papuošalus, kuriuos gali įtraukti judamosios prietaiso dalys. Pasirūpinkite, kad apranga ir papuošalai visada būtų atokiai nuo prietaiso. Ilgus plaukus susiriškite. • Pasirūpinkite, kad remonto darbus atliktų tik įgaliota klientų aptarnavimo tarnyba. • Naudodami prietaisą vilkėkite ilgas storas kelnes, dévėkite aprangą ilgomis rankovėmis ir avėkite nuo paslydimo saugančią avalynę. Basam dirbti draudžiama. Nenešiokite papuošalu, neavėkite sandalu ir nevilkėkite trumpų kelnių.

Saugi techninė priežiūra ir kasdienė priežiūra

⚠️ JSPÉJIMAS • Išjunkite variklj, išimkite aku- muliatoriaus bloką ir įsitikinkite, ar visos judamosios da- lys yra visiškai sustojusios:

• Prieš imdamiesi prietaisą valyti arba atlikdami jo techninę priežiūrą.
• Prieš imdamiesi keisti priedu dalis.
• Po kiekvieno naudojimo standžiu šepečiu išvalykite nešvarumus iš pjovimo įtaisų ir sutepkite nuo rūdžių apsaugančia tinkama alyva ir tik tada vėl dirbkite su prietaisu. Gamintojas rekomenduoja kaip apsaugą nuo rūdžių ir tepimo priemonę naudoti aerozolį. Pasiteiraukite savo klientų aptarnavimo tarnybos, koks aerozolis yra tinkamiausias. Kiekvieną kartą prieš imdamiesi naudoti pjovimo įtaisą galite jį sutepti pagal nurodymus. - Pasirūpinkite, kad pjovimo įrankiai būtų aštrūs ir švarūs. Aštrius pjovimo įrankius įmanoma lengviau valdyti ir jie būna gana sunkiai blokuojami. - Patikrinkite, ar vėdinimo angos nėra užkimštos nuobiromis. - Aštriu pjovimų įtaisų keliamas sužeidimo pavojus. Prieš nuimdami peilio apsaugą ar jį uždėdami, ypatingai kruopščiai nuvalykite ir sutepkite prietaisą.

ATSARGIAI • Aštrūs pjovimo įtaisai kelia sužeidimo pavojų. Dirbdami su pjovimo įtaisas avėkite nuo slydimo saugančią ir patvarią apsauginę avalynę. • Į neuždengtą peilį galima susižeisti. Jeigu prietaiso nenaudojate, ant pjovimo įtaiso užmaukite peilio apsaugą, net trumpai pertraukai. • Pasirūpinkite, kad rankenos būtų sausos, švarios ir nesuteptos tepimo medžiagomis. • Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

DÉMESIO • Gaminj po kiekvieno naudojimo išvalykite minkšta, sausa šluoste. • Plastikinėms dalims valyti nenaudokite jokių tirpiklių, nes jie gali paveikti prietaiso medžiagas. Švaria šluoste nuvalykite tokius nešvarumus kaip dulkės, alyva ir tepimo medžiagos.

Pastaba • Einamojo remonto ir techninės priežiūros darbus turi atlikti tik atitinkamos kvalifikacijos ir specialiai išmokyti darbuotojai. Mes rekomenduojame, kad gamini perduotumėte remontuoti i įgaliotą techninio aptarnavimo centrą.

Saugus gabenimas ir sandėliavimas

ATSARGIAI • Kad išvengtumėte nelaimingų atsitikimų ir nebūtumėte sužeidžiami, įtaisą gabenkite ir sandėliuokite tik su užmautu peilio apsaugu ir išėmę akumuliatorių. • Sužeidimo pavojus ir prietaiso pažeidimas. Pasirūpinkite, kad gabenamas prietaisas nejudėty arba nenukristų.

DÉMESIO • Prieš gabendami prietaisą ar jį sandėliuodami nuo jo pašalinkite visus pašalinius objektus. • Prietaisą sandėliuokite sausoje ir tinkamai vėdinamoje vietoje, kuri neprieinama vaikams. Prietaisą sandėliuokite atokiai nuo koroziją sukeliančių medžiagų, pvz.,

sodo cheminių medžiagų. • Prietaiso nesandėliuokite lauke.

Liekamoji rizika

⚠️ISPÉJIMAS

• Nors prietaisas būtų eksploatuojamas laikantis visų nustatytų reikalavimų, vis tiek kyla tam tikra liekamoji rizika. Naudojant prietaisą gali grėsti šie pavojai:
• Prisilietus su pjovimo įtaisais galima susižeisti. Pjovimo įtaisą laikykite atokiai nuo kūno ir žemiau klubų. Kai nekerpate, užmaukite peilio apsaugą.
• Vibracija gali sukelti sužeidimus. Kiekvienam darbui naudokite tinkamą įrankį, naudokite numatytas rankenas ir ribokite darbo trukmę bei poveikį.
• Triukšmas gali pažeisti klausą. Naudokite ausų apsaugus ir apribokite apkrovą.

Rizikos mažinimas

ATSARGIAI

• Su prietaisu dirbant ilgą laiką vibracijos poveikis rankoms gali sukelti kraujo apytakos sutrikimų. Tačiau negalima nustatyti bendrai galiojančios naudojimo trukmės, kadangi tai priklauso nuo daugybės veiksnių:
• Kiekvienam žmogui būdingo polinkio j kraujo apytakos sutrikimus (dažnai šalantys ar niežtintys pirštai)
• Žemos aplinkos temperatūros. Rankoms apsaugoti mūvėkite šiltas pirštines.
• Stipriai suspausto prietaiso laikymo.
• Nepertraukiamo naudojimo, kuris daro didesnę žalą negu naudojimas su pertraukomis.
  Jeigu įtaisas reguliariai ir ilgą laiką naudojamas ir šie simptomai (pvz., pirštų niežėjimas arba šalimas) pa-sireiškia nuolat, turėtumėte kreiptis i gydytoją.

Numatomasis naudojimas

Prietaisą naudokite tik su KÄRCHER „Battery Power 4 V Systems“ akumuliatorių blokais ir įkrovikliais.

BP 4V

Tinkami akumuliatorių blokai pažymėti simboliu „BP 4 V“.

⊕

BC 4V

Akumuliatoriaus bloką jkraukite tik naudodami patvirtintus jkroviklius.

Akumuliatorinės žolės ir krūmų žirklės skirtos tik privačiam naudojimui.

Akumuliatorinės žolės ir krūmų žirklės skirtos dirbti lauke, gerai vėdinamoje zonoje.

Naudojant žolės žirkles, prietaisu galima lengvai nupjauti žolę.

Naudojant krūmų žirkles prietaisu patogu kirpti krūmus, gyvatvores ir krūmus.

Naudojant žolės žirkles su teleskopiniu kotu, šiuo įrankiu lengva pjauti vejos kraštus.

Draudžiama naudoti bet kokiu kitokiu būdu.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamųjų dalių, arba alyvos, kurias netinkamai naudojant

arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios sudedamosios dalys yra būtinos.

Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad jrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Jrenginio tiekiamo komplekto sudétis parodyta ant pa- kuotés. Išpakavę patikrinkite, ar yra visos jrenginio de- talès. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Saugos įtaisai

ATSARGIAI

Trükstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius jtaisus modifikuoti ar apeiti draudžiama.

Peilio apsaugas

Peilių apsaugas – tai svarbus žolės ir krūmų žirklių sau-gos įtaisas. Nenaudokite peilio apsaugo, jeigu apsaugas pažeistas, nedelsdami jį pakeiskite.

ljungimo / išjungimo mygtuko blokavimo panaikinimo mygtukas

Jjungimo / išjungimo mygtuko blokavimo panaikinimo mygtukas blokuoja jjungimo / išjungimo mygtuką ir taip apsaugo nuo nekontroliuojamo prietaiso jjungimo.

Simboliai ant prietaiso

	Bendri įspėjamieji ženklai.
	Prieš imdamiesi naudoti prietaisą, akumuliatorių bloką ir įkroviklj perskaitykite prietaiso, akumuliatoriaus bloko ir įkroviklio naudojimo instrukcijas, taip pat visus saugos nurodymus.
	Nenaudokite prietaiso lietui lyjant arba drėgnų orų sąlygomis.
	Pjautinių sužeidimų pavojus! Nelieskite pjovimo briaunų arba judančių peilių. Jokia kūno dalis neturi liesti besisukan- čiąsias dalis.
	Lipduke nurodytas garso slėgio dydis – 82 dB.

Prietaiso aprašymas

Pav. žr. schemų psl.

Paveikslas A

① Irankis (GSH - žolės ir krūmų žirklės)

② Ikrovimo lygio rodmuo

③Rankena

④ Akumuliatoriaus bloko laikiklis

⑤ jungimo / išjungimo mygtuko blokavimo panaikini-mo mygtukas

⑥ ljungimo / išjungimo mygtukas

7 Žirklių laikiklis

⑧ Krūmų žirklės

⑨ Atleidimo mygtukas

⑩ Peilis

⑪*lkroviklis

12*Akumuliatoriaus blokas

⑬ Akumuliatoriaus bloko blokavimo panaikinimo mygtukas

⑭ Peilių apsaugas (krūmų žirklės)

⑮ Peilių apsaugas (žolės žirklės)

⑯ Žolės žirklės

* GSH 4-4 Plus: reikalingas papildomai ir galima jsigyti atskirai

Teleskopinis kotas (galima užsakyti papildomai)

Paveikslas B

①Teleskopinis kotas

②Rankena

③ jungimo / išjungimo mygtuko blokavimo panaikini-mo mygtukas

④ jungimo / išjungimo mygtukas

⑤ Blokavimo panaikinimo stūmiklis

⑥ Laikiklis

⑦ Gaubiamoji veržlé

Montavimas

Akumuliatoriaus bloko jkrovimas

1. Jkraukite akumuliatorių bloką (žr. akumuliatorių bloko ir jkroviklio eksploatavimo instrukcijas).

Peilio apsaugo montavimas

⚠️PAVOJUS

Pavojus įsipjauti aštriu peiliu ir netyčia jjungus prietaisą!

Prieš imdamiesi bet kokių prietaiso tvarkymo darbų visada pirmiau iš prietaiso išimkite akumuliatoriaus bloką. Patikrinkite, ar įdedant akumuliatorių néra nuspaustas įjungimo / išjungimo mygtuko.

Pasirūpinkite, kad prietaisas nebūtų jlungiamas netyčia. Imdamiesi bet kokių prietaiso tvarkymo darbų visada dévékite apsauginius akinius ir mūvékite apsaugines pirštines.

Prieš imdamiesi prietaisui skirtų darbų ir prieš imdamiesi jį gabenti visada užmaukite peilių apsaugą.

1. Ant žolės arba krūmų žirklių peilių užmaukite peilių apsaugą.

Paveikslas C

Žolės arba krūmų žirklių montavimas

⚠ PAVOJUS

Pavojus įsipjauti aštriu peiliu ir netyčia įjungus prietaisą!

Prieš imdamiesi bet kokių prietaiso tvarkymo darbų visada pirmiau iš prietaiso išimkite akumuliatoriaus bloką. Patikrinkite, ar įdedant akumuliatorių nėra nuspaustas įjungimo / išjungimo mygtuko.

Pasirūpinkite, kad prietaisas nebūtų jlungiamas netyčia. Imdamiesi bet kokių prietaiso tvarkymo darbų visada dévėkite apsauginius akinius ir mūvėkite apsaugines pirštines.

Prieš imdamiesi prietaisui skirtų darbų ir prieš imdamiesi jį gabenti visada užmaukite peilių apsaugą.

1. Žolės arba krūmų žirkles rinkitės atsižvelgdami į naudojimo paskirtį.
2. Sumontuokite peilių apsaugą, žr. skyrių Peilio apsaugo montavimas.
3. Prie prietaiso pritvirtinkite žolės arba krūmų žirkles: Paveikslas D
   a lstatykite žol ès arba krūmų žirkles į žirklių laikiklj, kaip parodyta pav.
   b Spauskite žolės arba krūmų žirkles prie žirklių laikiklio, kol išgirsite, kaip jos buvo užfiksuotos.

Akumuliatoriaus bloko jdėjimas

⚠ PAVOJUS

Atsitiktinai ijungus prietaisą gresia pjautinių sužalojimų pavojus!

Patikrinkite, ar jdedant akumuliatorių néra nuspaustas jungimo / išjungimo mygtuko.

Pasirūpinkite, kad prietaisas nebūtu jjungiamas netyčia.

1. Atleiskite jungimo / išjungimo mygtuka.
2. Akumuliatoriaus bloką stumkite j prietaiso akumuliatoriaus bloko laikiklj, kol išgirsite, kad akumuliatoriaus blokas buvo užfiksuotas.

Paveikslas E

Ikrovimo lygio indikatorius

Jjungus prietaisą rodoma akumuliatoriaus bloko jkrovi- mo būsena.

Paveikslas F

Sumontuokite teleskopinį kotą (neprivaloma)

Naudojant teleskopinį kotą net ilgesnius vejos kraštus galima pjauti patogiai vaikštant.

Teleskopinį kotą galima įsigyti papildomai.

1. Atlaisvinkite gaubiamają veržlę ir šiek tiek atitraukite teleskopinį kotą, žr. skyrių Žolės pjovimas prie teleskopinio koto pritvirtintomis žolės žirklémis.
   Taip lengviau užmauti laikiklj ant teleskopinio koto.

2. Stumkite laikiklj ant teleskopinio koto, kaip parodyta pav., kol jis bus garsiai užsifiksuotas.

Paveikslas G

Pastaba

Laikiklį įtvirtinus jo neįmanoma nuimti nuo teleskopinio koto.

Valdymas

⚠️PAVOJUS

Pavojus įsipjauti aštriu peiliu ir netyčia įjungus prietaisą!

I peilius galima pavojingai jsipjauti.

Nelieskite peilių.

Imdamiesi bet kokių prietaiso tvarkymo darbų visada dévėkite apsauginius akinius ir mūvėkite apsaugines pirštines.

Pasirūpinkite, kad prietaisas nebūtų jungiamas netyčia. Jeigu prietaisas automatiškai išsijungia dėl perkrovos, nedelsdami atleiskite jungimo / išjungimo mygtuką. Prieš vėl jjungdami prietaisą arba akumuliatoriaus bloką palaukite, kol jis bus paruoštas darbui.

⚠JSPÉJIMAS

Išmėtytų dalių keliamas pavojus susižeisti!

Peiliai gali sviesti atsilaisvinusias dalis.

Prieš imdamiesi pjovimo patikrinkite, ar darbo zonoje néra objektu, kurie galétu būti sviedžiami, t. y. vielos, akmenų, pluošto arba stiklo.

Imdamiesi bet kokių prietaiso tvarkymo darbų visada dévėkite apsauginius akinius ir mūvėkite apsaugines pirštines.

DÉMESIO

Peilių keliamas pažeidimo pavojus!

Peiliai gali pažeisti daiktus.

Kietas daiktas gali pažeisti peilius.

Prieš pradėdami darbą patikrinkite, ar darbo zonoje nėra daiktų, pvz., virvių, žarnų, laidų, kabelių, metalinių strypų, vielos tinklų, ir laikykitės pakankamo atstumo.

Žolès pjovimas žolès žirklémis

1. Žolės žirklių montavimas, žr. skyrių Žolės arba krū-mų žirklių montavimas.
2. Nuimkite peilio apsaugą.
3. Ijunkite prietaisą:

Paveikslas H

a Paspauskite ir palaikykite jungimo / išjungimo mygtuko blokavimo panaikinimo mygtuką.
b Paspauskite jungimo / išjungimo mygtuką. Prietaisas jsijungia.

Dabar galima atleisti jjungimo / išjungimo mygtuko blokavimo panaikinimo mygtuką.

Norėdami sustabdyti prietaisą, atleiskite jjungimo / išjungimo mygtuką.

1. Peilj traukite lygiagrečiai žemės paviršiui.

Paveikslas I

Žolès pjovimas prie teleskopinio koto pritvirtintomis žolès žirklémis

1. Žolės žirkles pritvirtinkite prie prietaiso, žr. skyrių Žolės arba krūmu žirklių montavimas.

Pastaba

Saugumo sumetimais krūmų žirklių neleidžiama naudoti su teleskopiniu kotu. Jeigu sumontuotos krūmų žirklės, prietaiso nejmanoma įstumti į laikiklj. Prietaisą kaip nors modifikuoti draudžiama!

1. Stumkite prietaisą i laikiklj iki galo kaip nurodyta.

Paveikslas J

Pastaba

Norédami išimti prietaisą ištraukite jj iš laikiklio.

Paveikslas K

1. Jeigu norite pjauti žolę, pvz., ant iškyšų, pasukite prietaisą i kairę arba j dešinę:

Paveikslas L

a Patraukite blokavimo panaikinimo stūmiklj rodyklės kryptimi ir laikykite jj.
b Pasukite prietaisą su laikikliu 90° kampu j kairę arba j dešinę.
c Atleiskite blokavimo panaikinimo stūmikl j. Laikiklis užsifiksuoja.

1. Jeigu reikia, sureguliuokite teleskopinio koto ilgj:

Paveikslas M

b Stumkite teleskopinį kotą kartu arba traukite jį atskirai.

1. Nuimkite peilio apsaugą.

2. Prietaisą jjunkite ant teleskopinio koto esančiu jjungimo / išjungimo mygtuku:

Paveikslas N

a Paspauskite ir palaikykite ant teleskopinio koto esantį jungimo / išjungimo blokavimo panaikini-mo mygtuką.

b Paspauskite jjungimo / išjungimo mygtuką.

Prietaisas jsijungia.

Dabar galima atleisti jungimo / išjungimo mygtuko blokavimo panaikinimo mygtuką.

Norėdami sustabdyti prietaisą, atleiskite jjungimo / išjungimo mygtuką.

Pastaba

Jeigu prietaisas sumontuotas ant teleskopinio koto, prietaise esantis jjungimo / išjungimo mygtukas neveikia.

⚠ PAVOJUS

Sužeidimo pavojus keliant prietaisą teleskopiniu kotu!

Keldami teleskopiniu kotu negalite saugiai valdyti jrankio, jo galite nesuvaldyti ir jsipjauti ar susižaloti.

Nekelkite prietaiso teleskopiniu kotu.

Prietaisą kreipkite tik ratais j žemę.

1. Prietaisą kreipkite naudodami teleskopinį kotą.

Paveikslas O

Paveikslas P

Krūmynus / gyvatvores / krūmus kirpkite krūmu žirklėmis

1. Krūmų žirklių montavimas, žr. skyrių Žolės arba krū-mų žirklių montavimas.

2. Ijunkite prietaisą:

Paveikslas H

a Paspauskite ir palaikykite jungimo / išjungimo mygtuko blokavimo panaikinimo mygtuką.

b Paspauskite jungimo / išjungimo mygtuką. Prietaisas jsijungia.

Dabar galima atleisti jungimo / išjungimo mygtuko blokavimo panaikinimo mygtuką.

Norėdami sustabdyti prietaisą, atleiskite jungimo / išjungimo mygtuką.

1. Krūmynus / gyvatvores / krūmus kirpkite krūmų žirklėmis.

Pjaudami gyvatvorę peilius laikykite lygiagrečiai gyvatvorei.

Paveikslas Q

Žolės ir krūmų žirklių keitimas

⚠️PAVOJUS

Pavojus jsipjauti aštriu peiliu ir netyčia ijungus prietaisą!

Prieš imdamiesi bet kokių prietaiso tvarkymo darbų visada pirmiau iš prietaiso išimkite akumuliatoriaus bloką. Patikrinkite, ar įdedant akumuliatorių nėra nuspaustas įjungimo / išjungimo mygtuko.

Pasirūpinkite, kad prietaisas nebūtų jungiamas netyčia. Imdamiesi bet kokių prietaiso tvarkymo darbų visada dévékite apsauginius akinius ir mūvėkite apsaugines pirštines.

Prieš imdamiesi prietaisui skirtų darbų ir prieš imdamiesi jį gabenti visada užmaukite peilių apsaugą.

1. Atleiskite jungimo / išjungimo mygtuką. Prietaisas išsijungia.

2. Akumuliatoriaus bloką išimkite iš prietaiso (žr. skyrių Akumuliatoriaus bloko išémimas.

3. Sumontuokite žolės ir krūmų žirklių peilių apsaugą, žr. Peilio apsaugo montavimas.

4. Atjunkite žolės arba krūmų žirkles nuo prietaiso: Paveikslas R

a Vienu metu paspauskite abu atleidimo mygtukus.

b Išimkite žolės arba krūmų žirkles iš žirklių laiki-klio.

1. Prie prietaiso pritvirtinkite žolės arba krūmų žirkles: Paveikslas D

a Ístatykite žolės arba krūmų žirkles į žirklių laikiklj, kaip parodyta pav.

b Spauskite žolės arba krūmų žirkles prie žirklių laikiklio, kol išgirsite, kaip jos buvo užfiksuotos.

Akumuliatoriaus bloko išėmimas

Pastaba

Jeigu esate numatę ilgas darbo pertraukas, akumuliatoriaus bloką pašalinkite iš prietaiso ir pasirūpinkite, kad juo nebūty jmanoma naudotis be leidimo.

1. Atleiskite jjungimo / išjungimo mygtuką. Prietaisas išsijungia.

2. Paspauskite akumuliatoriaus bloko blokavimo panaikinimo mygtuką ir ištraukite akumuliatoriaus bloką iš akumuliatoriaus bloko laikiklio.

Paveikslas S

Darbo užbaigimas

1. Atleiskite jjungimo / išjungimo mygtuką. Prietaisas išsijungia.

2. Akumuliatoriaus bloką išimkite iš prietaiso (žr. skyrių Akumuliatoriaus bloko išėmimas.

3. Akumuliatoriaus bloko jkrovimas, žr. skyrių Akumuliatoriaus bloko jkrovimas.

4. Prietaiso valymas, žr. skyrių Prietaiso valymas.

5. Peilius sutepkite alyva, žr. skyrių Peilio tepimas alyva.

6. Sumontuokite peilių apsaugą, žr. skyrių Peilio apsaugo montavimas.

Gabenimas

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus

Transportuodami atsižvelkite j irenginio svorj.

1. Atleiskite jungimo / išjungimo mygtuką. Prietaisas išsijungia.

2. Akumuliatoriaus bloką išimkite iš prietaiso (žr. skyrių Akumuliatoriaus bloko išėmimas.

3. Sumontuokite peilių apsaugą, žr. skyrių Peilio apsaugo montavimas.

4. Atjunkite žolės arba krūmų žirkles nuo prietaiso:, žr. skyrių Žolės ir krūmų žirklių keitimas.

5. Prieš gabendami prietaisą ir priedus transporto priemone, sudėkite arba pritvirtinkite juos taip, kad jie neslystų ir nebūtų mėtomi greitėjant, stabdant, važiuojant posūkiu arba įvykus avarijai.

Sandèliavimas

1. Atleiskite jungimo / išjungimo mygtuką. Prietaisas išsijungia.

2. Išimkite akumuliatorių iš prietaiso, žr. skyrių Akumuliatoriaus bloko išėmimas, ir sandėliuokite jį pagal paskirtį, žr. akumuliatoriaus naudojimo instrukciją.

3. Prietaiso valymas, žr. skyrių Prietaiso valymas.

4. Sumontuokite peilių apsaugą, žr. skyrių Peilio apsaugo montavimas.

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami atsižvelkite i prietaiso svorj.

DÉMESIO

Pažeidimo pavojus netinkamai sandėliuojant!

Netinkamai sandėliuojant prietaisas gali būti pažeistas.

Sandėliuokite prietaisą sausoje ir tinkamai vėdinamose vidinėse patalpose.

Pasirūpinkite, kad prietaiso saulés spinduliuoté neveik-tu ilgą laiką.

Laikykite prietaisą atokiau nuo koroziją sukeliančių medžiagų, pvz.,sodo chemikalu ir ledo šalinimo druskų.

1. Prietaisą sandėliuokite sausoje ir tinkamai vėdina-moje vietoje.

Kasdienė priežiūra ir techninė priežiūra

⚠️PAVOJUS

Pavojus įsipjauti aštriu peiliu ir netyčia įjungus prietaisą!

Prieš imdamiesi bet kokių prietaiso tvarkymo darbų visada pirmiau iš prietaiso išimkite akumuliatoriaus bloką. Patikrinkite, ar įdedant akumuliatorių nėra nuspaustas įjungimo / išjungimo mygtuko.

Pasirūpinkite, kad prietaisas nebūtų įjungiamas netyčia. Imdamiesi bet kokių prietaiso tvarkymo darbų visada dévėkite apsauginius akinius ir mūvėkite apsaugines pirštines.

Prieš imdamiesi prietaisui skirtų darbų ir prieš imdamiesi jį gabenti visada užmaukite peilių apsaugą.

Prietaiso valymas

DÉMESIO

Pažeidimo pavojus netinkamai valant!

Prietaisą valykite drėgna šluoste.

Nenaudokite jokių valiklių, kurių sudėtyje yra tirpiklių.

Prietaiso jokiu būdu nepanardinkite j vandenji.

Nevalykite prietaiso iš žarnos leidžiama vandens srove arba aukštojo slėgio vandens srove.

1. Atleiskite jjungimo / išjungimo mygtuką. Prietaisas išsijungia.
2. Akumuliatoriaus bloką išimkite iš prietaiso (žr. skyrių Akumuliatoriaus bloko išémimas.
3. Pjovimo liekanas pašalinkite rankine šluota. Paveikslas T
4. Pašalinkite dervą nuo peilių, pvz., naudodami „Kärcher“ universalų dėmių valiklj RM 769.
5. Žolės arba krūmų žirklių peilius sutepkite alyva, žr. skyrių Peilio tepimas alyva.
6. Sumontuokite peilių apsaugą, žr. skyrių Peilio apsaugo montavimas.
7. Jeigu reikia, prietaiso dalis nuvalykite drėgna šluos- te.
8. Drėgna šluoste pašalinkite nešvarumus ir svetimkūnius iš akumuliatoriaus laikiklio.

Pastaba

Tokiu pat būdu valykite ir papildomai jsigyjamą telesko-pinį kotą.

Peilio tepimas alyva

Pastaba

Norédami užtikrinti peilių kokybę ir optimalius pjovimo rezultatus, po kiekvieno naudojimo žolės ir krūmų žirklių peilius šiek tiek patepkite purškiama alyva arba skystaja mašinine alyva.

1. Atleiskite jungimo / išjungimo mygtuką. Prietaisas išsijungia.
2. Akumuliatoriaus bloką išimkite iš prietaiso (žr. skyrių Akumuliatoriaus bloko išėmimas.
3. Prietaiso valymas, žr. skyrių Prietaiso valymas.
4. Pastatykite prietaisą ant horizontalaus, lygaus ir alyvai atsparaus paviršiaus.

Paveikslas U

1. Žolės ir krūmų žirklių peilių viršų patepkite plonu alyvos sluoksniu.
2. Sumontuokite peilių apsaugą, žr. skyrių Peilio apsaugo montavimas.
3. Išvalykite pagrindą ir šalinkite alyvos likučius aplinkai nekenksmingu būdu ir laikydamiesi vietos taisyklių.

Pagalba trikčių atveju

Gedimų priežastys dažnai yra paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų gedimų, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Senstančios baterijos talpa net ir gerai ją prižiūrint, mažėja, todėl net ir pilnai įkrauta ji neveikia visą numatytą veikimo laiką. Tai nėra trūkumas.

Triktis Priežastis Šalinimas
Prietaisas neveikia.	Akumuliatoriaus blokas i prietaisą jstatytas netinkamai.	1. Akumuliatorių bloką stumkite i prietaiso akumuliatoriaus bloko laikiklj tol, kol išgirsite, kad akumuliatoriaus blokas užsifiksavo.
	Akumuliatoriaus bloko įkrovimo būklė neatitinka reikalavimų.	1. Akumuliatoriaus bloko įkrovimas, žr. skyrių Akumuliatoriaus bloko įkrovimas.
	Akumuliatoriaus blokas yra perkaitęs.	1. Akumuliatorių bloką išimkite iš prietaiso ir palaukite, kol jis atauš (žr. skyrių Akumuliatoriaus bloko išémimas).PastabaAkumuliatoriaus blokas gali būti įkaitęs.2. Prietaiso ir akumuliatoriaus bloko nepalikite saulės apšviečiamoje vietoje.
	Akumuliatoriaus blokas ar įkroviklis yra sugedęs.	1. Akumuliatoriaus bloką ar įkroviklj pakeiskite Numatomasis naudojimas.
Veikiantis prietaisas su-stoja	Variklis yra perkaitęs	1. Liaukitės dirbę ir palaukite, kol variklis atauš.

Klaidų kodai ir klaidų aprašymai

Įkrovimo lygio indikatorius	Klaidos aprašymas Klaidos šalinimas
Iš lėto mirksi vienas šviesos diodas ir variklis yra išjungtas.	Akumuliatoriaus blokas visiškai įkrautas.	1Įkraukite akumuliatorių arba pakeiskite jį naudodami įkrautą akumuliatorių, žr. skyrių Akumuliatoriaus bloko įkrovimas .
Visi šviesos diodai mirksi 2 kartus kas 2 s, o variklis yra išjungtas.	Peiliai blokuoti arba užteršti.	1 Atleiskite jungimo / išjungimo mygtuką ir išimkite akumuliatorių iš prietaiso, žr. skyrių Akumuliatoriaus bloko išėmimas .2 Patikrinkite, ar tarp ašmenų nėra kietujų svetimkūnių, ir prireikus juos pašalinkite.3 Išvalykite ir sutepkite peilius, žr. skyrių Prietaiso valymas .4 Akumuliatoriaus bloko įstatymas, žr. skyrių Akumuliatoriaus bloko įdėjimas.
	Jungiama variklio apsaugos nuo temperatūros funkcija.	1 Palaukite, kol prietaisas atauš.Prietaisą ir akumuliatoriaus bloką naudokite ir sandėliuokite tik numatytoje temperatūroje, žr. akumuliatoriaus bloko naudojimo instrukciją.
Visi šviesos diodai mirksi 5 kartus kas 2 s.	Jungta akumuliatoriaus apsaugos nuo temperatūros funkcija.	1 Atleiskite jungimo / išjungimo mygtuką ir išimkite akumuliatorių iš prietaiso, žr. skyrių Akumuliatoriaus bloko išėmimas .2 Palaukite, kol prietaisas arba akumuliatoriaus blokas atauš.Prietaisą ir akumuliatoriaus bloką naudokite ir sandėliuokite tik numatytoje temperatūroje, žr. akumuliatoriaus bloko naudojimo instrukciją.3 Jeigu klaidos nepavyksta pašalinti, susisiekite su pardavėju arba įgaliota klientų aptarnavimo tarnyba.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. (Adresą rasite kitoje pusėje)

Techniniai duomenys

Irenginio galios duomenys
Vardinė įtampa V 3.6		(max.3.7)
Veikimo tuščiaja eiga sūkių dažnis /min		1050
Žolės žirklių pjovimo plotis	mm	80
Krūmų žirklių pjovimo ilgis	mm	110
Atstumas tarp krūmų žirklių peilių	mm	8
Nustatyta vertė pagal standartus EN 62841-1,EN 62841-4-5: Grass shears
Plaštakos ir rankos vibracijos ver- m/s ^2 te		2,8
Neapibrėžtis K	m/s ^2	1,5
Garso lygis L _pA	dB(A)	72
Neapibrėžtis K _pA	dB(A)	3
Garso galios lygis L _WA	dB(A)	81
Neapibrėžtis K _pA	dB(A)	3

Nustatyta vertè pagal standartus EN 62841-1, EN 62841-4-2: Shrub shears

Plaštakos ir rankos vibracijos ver-tė	m/s2	2,8
Neapibrėžtis K	m/s2	1,5
Garso lygis LpA	dB(A)	71
Neapibrėžtis KpA	dB(A)	3
Skaņas jaudas līmenis LWA, ga-rantētais	dB(A)	82

Matmenys ir svoriai

Svoris su žolės žirklėmis	kg	0,58
Svoris su krūmų žirklėmis	kg	0,63
Ilgis × plotis × aukštis (su žolės žir-	mm 306 x 83
klėmis, be akumuliatoriaus, be aš-		x 132
menų apsaugos)
Ilgis × plotis × aukštis (su krūmų	mm 392 x 81
žirklėmis, be akumuliatoriaus, be		x 132
peilių apsaugo)

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

Vibracijos vertè

⚠️ISPÉJIMAS

Nurodytoji vibracijos vertė išmatuojama taikant standartinę bandymo procedūrą ir turi būti palyginama su prietaisui taikoma verte.

Nurodytoji vertė turi būti naudojama iš anksto įvertinant apkrovą.

Atsižvelgiant j prietaiso naudojimo būdą tam tikrais prietaiso veikimo tarpsniais vibracijos vertė nuo nurodytosios bendrosios vertės gali skirtis.

Imkitės asmeninių apsaugos priemonių remdamiesi apkrovos įvertinimu esant faktinėms naudojimo sąlygoms. Atsižvelkite į visas eksploatavimo ciklo dalis, taip pat, kartu su eksploatacijos trukme ir į laiką, per kurį prietaisas buvo išjungtas ir buvo nenaudojamas.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Gaminys: Akumuliatorinės žolės ir krūmų žirklės Tipas: GSH 4-4 Plus

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2000/14/EB (+2005/88/EB)

2011/65/ES

Taikomi darnieji standartai

EN 55014-1: 2017 + A1: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62841-1:2015+A11

EN 62841-4-2:2019+A1+A11

EN 62841-4-5:2021+A11

EN IEC 63000: 2018

Taikoma atitikties jvertinimo procedūra

2000/14/EB ir pakeista 2005/88/EB: V priedas (tik su krūmų peiliu)

Svertinis garso galios lygis dB(A)

Išmatuotas: 78,92

Garantuojamas: 82

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2023 m. birželio 1 d.

3Mict
