KHB 1844 - Aukšto slėgio plovykla Kärcher - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai KHB 1844 Kärcher PDF formatu.
| Gaminio tipas | Belaidis aukšto slėgio valiklis (su baterija) |
| Prekės ženklas | Kärcher |
| Modelis | KHB 1844 |
| Matmenys (I x P x A) | 292 x 89 x 228 mm |
| Svoris (be baterijos) | 1,3 kg |
| Darbinė įtampa | 18 V (ličio jonų baterija) |
| Maksimalus darbinis slėgis | 2,1 MPa (21 bar) |
| Maksimalus leistinas slėgis | 2,4 MPa (24 bar) |
| Maksimalus vandens tiekimo slėgis | 1,0 MPa (10 bar) |
| Maksimali tiekimo temperatūra | 40 °C |
| Maksimalus siurbimo aukštis | 0,5 m |
| Veikimo laikas (su 18/25 baterija) | 14 minučių (esant pilnai įkrautai) |
| Garso slėgio lygis LpA | 70 dB(A) |
| Garso galios lygis LWA | 84 dB(A) |
| Vibracija ranka-rankas | 2,2 m/s² |
| Maitinimas | Kärcher Battery Power 18 V baterija (parduodama atskirai) |
| Apsaugos klasė | III |
| Vandens tiekimo jungtis | Standartinė greitoji jungtis (žarna mažiausiai 1/2 colio) |
| Pagrindinės funkcijos | Plokščios srovės valymas, siurbimas iš rezervuarų, darbas su plovikliu |
| Priežiūra ir valymas | Vandens jungties filtro valymas; prietaisas nereikalauja priežiūros |
| Sauga | Pagrindinio jungiklio užraktas, apsauga nuo sausos eigos |
| Atsarginės dalys ir priedai | Specialūs Handheld priedai (mėlynas dangtelis); baterija ir įkroviklis pasirenkami papildomai |
| Garantija | Pagal šalies sąlygas (medžiagų ir gamybos defektai) |
| Tinkamas naudojimas | Tik privatus buitinis naudojimas (mašinų, transporto priemonių, pastatų ir kt. valymas) |
Dažnai užduodami klausimai - KHB 1844 Kärcher
Naudotojų klausimai apie KHB 1844 Kärcher
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Aukšto slėgio plovykla PDF formatu nemokamai! Raskite savo instrukciją KHB 1844 - Kärcher ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. KHB 1844 prekės ženklo Kärcher.

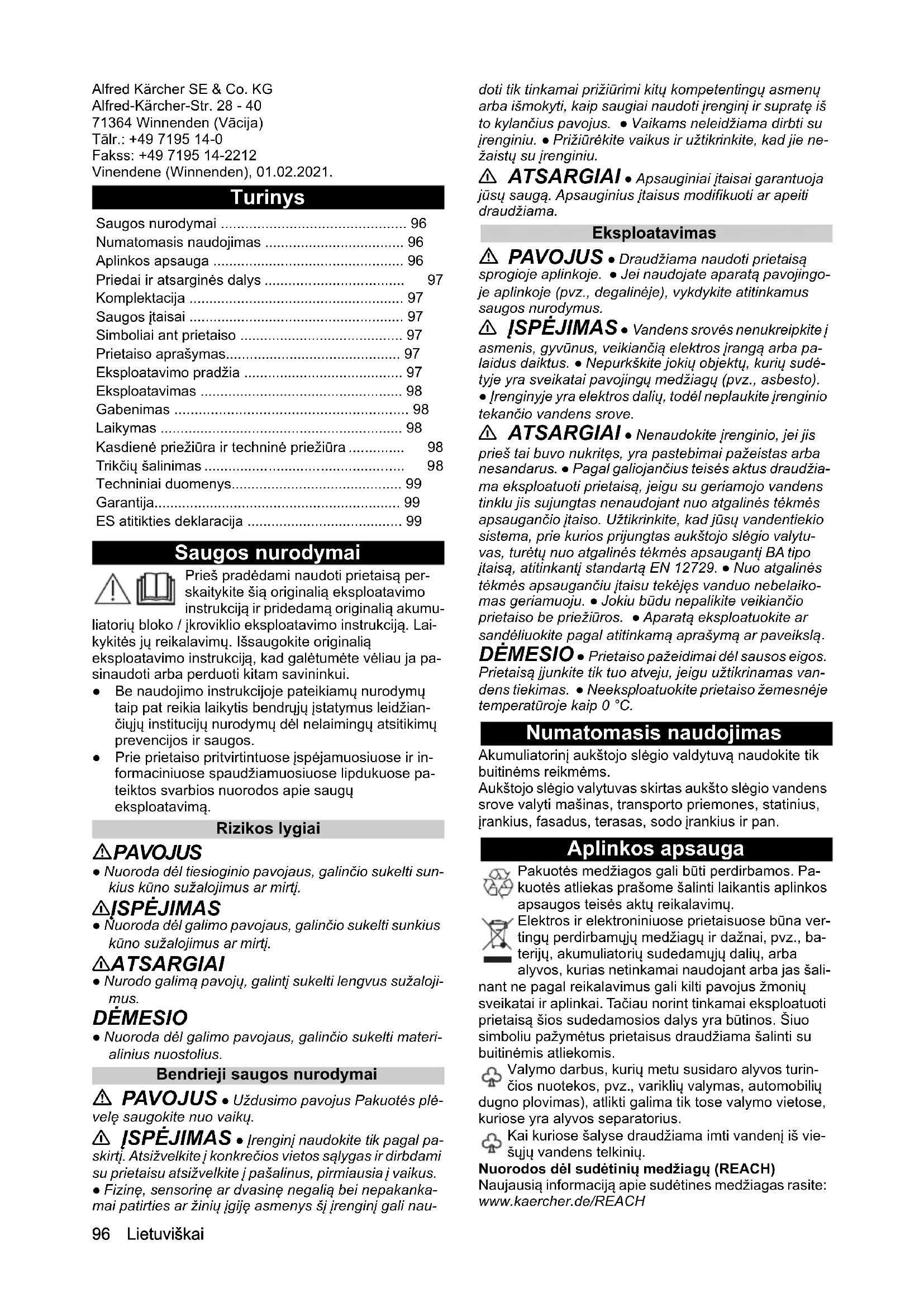

NAUDOJIMO INSTRUKCIJA KHB 1844 Kärcher
Numatomasis naudojimas 96
Aplinkos apsauga 96
Priedai ir atsarginės dalys 97
Komplektacija 97
Saugos jtaisai 97
Simboliai ant prietaiso 97
Prietaiso aprašymas.... 97
Eksploatavimo pradžia 97
Eksploatavimas 98
Gabenimas 98
Laikymas 98
Kasdienė priežiūra ir techninė priežiūra 98
Trikčių šalinimas 98
Techniniai duomenys.... 99
Garantija....99
ES atitikties deklaracija 99
Saugos nurodymai

Prieš pradėdami naudoti prietaisą perskaitykite šią originalią eksploatavimo instrukciją ir pridedamą originalią akumuliatorių bloko / įkroviklio eksploatavimo instrukciją. Lai- kykitės jų reikalavimų. Išsaugokite originalią eksploatavimo instrukciją, kad galėtumėte vėliau ja pa- sinaudoti arba perduoti kitam savininkui.
- Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrujų įstatymus leidžiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.
- Prie prietaiso pritvirtintuose jspėjamuosiuose ir informaciniuose spaudžiamuosiuose lipdukuose pateiktos svarbios nuorodos apie saugų eksploatavimą.
Rizikos lygiai
⚠️PAVOJUS
- Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.
⚠ISPÉJIMAS
- Ñuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.
ATSARGIAI
- Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.
DÉMESIO
- Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.
Bendrieji saugos nurodymai
⚠ PAVOJUS • Uždusimo pavojus Pakuotės plė- vele sągokite nuo vaikų.
⚠ ISPĖJIMAS • Irenginį naudokite tik pagal pa-skirtį. Atsižvelkite į konkrečios vietos sąlygas ir dirbdami su prietaisu atsižvelkite į pašalinus, pirmiausia į vaikus.
- Fizinę, sensorinę ar dvasinę negalią bei nepakankamai patirties ar žinių įgiję asmenys šį įrenginį gali nau-
doti tik tinkamai prižiūrimi kitų kompetentingų asmenų arba išmokyti, kaip saugiai naudoti įrenginį ir supratę iš to kylančius pavojus. • Vaikams neleidžiama dirbti su įrenginiu. • Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su įrenginiu.
ATSARGIAI • Apsauginiai įtaisai garantuoja jūsų saugą. Apsauginius įtaisus modifikuoti ar apeiti draudžiama.
Eksploatavimas
⚠ PAVOJUS • Draudžiama naudoti prietaisą sprogioje aplinkoje. • Jei naudojate aparatą pavojingo-je aplinkoje (pvz., degalinėje), vykdykite atitinkamus saugos nurodymus.
⚠ ISPĖJIMAS • Vandens srovės nenukreipkite j asmenis, gyvūnus, veikiančią elektros įrangą arba palaidus daiktus. • Nepurkškite jokių objektų, kurių sudėtyje yra sveikatai pavojingų medžiagų (pvz., asbesto).
- Įrenginyje yra elektros dalių, todėl neplaukite Įrenginio tekančio vandens srove.
ATSARGIAI • Nenaudokite jrenginio, jei jis prieš tai buvo nukritęs, yra pastebimai pažeistas arba nesandarus. • Pagal galiojančius teisės aktus draudžia-ma eksploatuoti prietaisą, jeigu su geriamojo vandens tinklu jis sujungtas nenaudojant nuo atgalinės tékmės apsaugančio įtaiso. Užtikrinkite, kad jūsų vandentiekio sistema, prie kurios prijungtas aukštojo slėgio valytu-vas, turėty nuo atgalinės tékmės apsauganti BA tipo įtaisą, atitinkanti standartą EN 12729. • Nuo atgalinės tékmės apsaugančiu įtaisu tekėjęs vanduo nebelaikomas geriamuoju. • Jokiu būdu nepalikite veikiančio prietaiso be priežiūros. • Aparatą eksploatuokite ar sandėliuokite pagal atitinkamą aprašymą ar paveikslą.
DÉMESIO • Prietaiso pažeidimai dėl sausos eigos. Prietaisą junkite tik tuo atveju, jeigu užtikrinamas vandens tiekimas. • Neeksploatuokite prietaiso žemesnėje temperatūroje kaip 0 °C.
Numatomasis naudojimas
Akumuliatorinį aukštojo slėgio valdytuvą naudokite tik buitinėms reikmėms.
Aukštojo slėgio valytuvas skirtas aukšto slėgio vandens srove valyti mašinas, transporto priemones, statinius, įrankius, fasadus, terasas, sodo įrankius ir pan.
Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., baterijų, akumuliatorių sudedamųjų dalių, arba
alyvos, kurias netinkamai naudojant arba jas šali- nant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.
Valymo darbus, kurių metu susidaro alyvos turin- ĉios nuotekos, pvz., variklių valymas, automobilių dugno plovimas), atlikti galima tik tose valymo vietose, kuriose yra alyvos separatorius.
Kai kuriose šalyse draudžiama imti vandenj iš viešuju vandens telkinių.
Nuorodos dėl sudėtinių medžiagų (REACH)
Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.de/REACH
Priedai ir atsarginės dalys
Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad jrenginys veiktų patikimai ir be trikčių.
Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.
Specialioji jranga
Naudokite tik specialius priedus su užrašu „Rankinis“ ir mėlynos spalvos kištuką.
Nurodymai dėl akumuliatoriaus bloko ir įkroviklio
Galima jsigyti kaip specialius priedus:
- Akumuliatorių blokai / įkrovikliai, kurie nėra įtraukia-mi pristatymo rinkinį arba kurie būtini papildomai
- Greitojo jkrovimo jkroviklis ir didesnės talpos akumuliatorius
Komplektacija
Jrenginio tiekiamo komplekto sudėtis parodyta ant pa- kuotės. Išpakavę patikrinkite, ar yra visos jrenginio de- talės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.
Saugos įtaisai
Prietaiso jungiklio blokavimo įtaisas
Blokavimo įtaisu blokuojamas prietaiso jungiklis ir užti- kinama, kad prietaisas nebūtų netyčia jjungiamas.
Simboliai ant prietaiso

Prietaiso negalima jungti tiesiogiai prie viešuju geriamoji vandens tinklų.
Prietaiso aprašymas
Šioje naudojimo instrukcijoje aprašoma maksimali gali-ma komplektacija. Atsižvelgiant i modelj, kiekvienoje komplektacijoje yra skirtumu (žr. pakuotę).
Pav. žr. iliustraciju puslapyje
Paveikslas A
① Plokščiosios srovės purškimo antgalis įprastoms valdymo užduotims atlikti
② Antgalio blokavimo panaikinimas
③ Purkštas
④ Identifikacinė plokštelė
⑤ Akumuliatoriaus bloko blokavimo panaikinimo myg-tukas
⑥ Prietaiso jungiklio blokavimo įtaisas
⑦ Prietaiso jungiklis
⑧ Vandens jungtis su smulkiuoju filtru
⑨ Akumuliatorinis slėginis valytuvas
⑩ Mova vandens jungčiai
⑪ ** Sodo žarna (armuotoji, skersmuo ne mažesnis kaip 1/2 col.(13 mm), ne trumpesné kaip 7,5 m, su prekybinius standartus atitinkančia sparčiaja jungtimi)
12* Siurbimo žarna su mova
⑬* Akumuliatoriaus blokas „Battery Power“ 18/25
⑭ *Standartinis „Battery Power“ jkroviklis 18 V
⑮ * Lanksčiojo korpuso talpykla
* pasirenkamoji jranga, ** papildomai reikalinga
Akumuliatoriaus blokas
Prietaisą galima eksploatuoti su dviem 18 V, „Kärcher Battery Power“ akumuliatoriaus blokais.
Eksploatavimo pradžia
Akumuliatoriaus bloko jkrovimas
- Jkraukite akumuliatoriaus bloką (žr. akumuliatoriaus bloko eksploatavimo instrukciją).
Akumuliatoriaus bloko montavimas
- Akumuliatoriaus bloką stumkite i prietaiso laikiklj, kol išgirsite, kad jis užsifiksavo.
Paveikslas B
Vandens tiekimas
Jungčių vertes žr. skyriuje „Identifikacinė plokštelė“ arba Techniniai duomenys skyriuje.
Atsižvelkite j vandens tiekimo jmonės taikomas nuostatas.
Jungtis su vandentiekio linija
- Movą użsukite ant prietaiso vandens jungties. Paveikslas C
- Sodo žarną pritvirtinkite (į pristatymo rinkinį nėra įtraukta) prie vandens jungties movos.
- Sodo žarną prijunkite prie vandens tiekimo linijos.
- Iki galo atsukite vandens čiaupa.
Vandens siurbimas iš atvirujų talpyklų
Šis slėginis valytuvas pritaikytas siurbti paviršinį vandenį iš talpyklu (pvz., lanksčiojo korpuso talpyklos, kibiro, lietaus statinės) arba iš tvenkinių. Atsižvelgiant į prieta- so versiją į pristatymo rinkinį įtraukiama tinkama siurbi- mo žarna ir lanksčiojo korpuso kibiras.
Pastaba
Jeigu būtina, prie prietaiso galite primontuoti nešiojamą- ją siurbimo žarną „KÄRCHER“, “SH 5“ (specialusis priedas, užsakymo Nr. 2.644-124.0).
Didžiausias siurbimo aukštis nurodomas Techniniai duomenys skyriuje.
- Pripildykite siurbimo žarną vandeniu.
- Siurbimo žarną pritvirtinkite prie prietaiso vandens jungties movos ir jdėkite j vandens šaltinį.
- Iš siurbimo žarnos išleiskite orą.
Pastaba
Jeigu būtina, prieš išleisdami orą iš siurbimo žarnos nuimkite purkštą.
a Prietaiso jjungimas (žr. Prietaiso jjungimasskyrių).
b Prietaisą palikite veikti tol, kol įsiurbimo žarnoje nebebus matyti oro burbuliukų.
c Atleiskite prietaiso jungiklj.
d Prietaiso jungiklj užfiksuokite blokavimo įtaisu.
Purkšto ir antgalio montavimas
- Jstatykite norimą pukštą ir užfiksuokite pasukdami 90°.
- Norimą antgalį ant purkšto, stumkite tol, kol jis girdimai užsifiksuos.
Paveikslas D
Pastaba
Norėdami atjungti antgalį jo blokavimo įtaisą spauskite žemyn ir ištraukite antgalį.
Eksploatavimas
DÉMESIO
Siurblio sausoji eiga
Prietaiso pažeidimas
Jeigu prietaise per 2 minutes nesukuriamas slėgis, iš-junkite prietaisą ir toliau vadovaukitės nurodymais, pateiktais skyriuje Trikčių šalinimas.
Prietaiso ijungimas
- Atlaisvinkite prietaiso jungiklio blokavimo jtaisą.
Paveikslas E
- Paspauskite prietaiso jungiklj.
Eksploatavimas naudojant valiklj
Pastaba
Transporto priemonės priežiūrai „KÄRCHER“ siūlo purškiamojo valiklio buteliukus.
Rekomenduojamas valymo būdas
-
Taupiai užpurkškite valiklio sauso ant paviršiaus ir palaukite, kol truks valiklio poveikis (nedžiovinkite).
-
Suminkštėjusi purvą nuplaukite slėgine srove.
Eksploatavimo užbaigimas
-
Atleiskite prietaiso jungiklj.
-
Prietaiso jungiklj užfiksuokite blokavimo įtaisu.
Akumuliatoriaus bloko pašalinimas
Pastaba
Jeigu esate numatę ilgas darbo pertraukas, akumuliatoriaus bloką pašalinkite iš prietaiso ir pasirūpinkite, kad juo nebūty jmanoma naudotis be leidimo.
-
Nuspauskite akumuliatoriaus bloko blokavimo panaikinimo mygtuką, kad akumuliatoriaus bloko blokavimas būtų panaikinamas.
-
Akumuliatoriaus bloką išimkite iš prietaiso.
Paveikslas F
Eksploatavimo užbaigimas
-
Atleiskite prietaiso jungiklj.
-
Užsukite vandens čiaupą.
-
Paspauskite prietaiso jungiklj. Prietaiso slégis yra panaikinamas.
-
Atjunkite prietaisą nuo vandens tiekimo.
-
Prietaiso jungiklj užfiksuokite blokavimo įtaisu.
-
Akumuliatoriaus bloko šalinimas (žr. Akumuliatoriaus bloko pašalinimas skyrių).
Gabenimas
ATSARGIAI
Nesilaikant svorio nuorodos
Sužalojimų ir materialinės žalos pavojus
Transportuodami atsižvelkite j irenginio svorj.
- Gabendami transporto priemone įtvirtinkite prietaisą, kad jis neslidinėtu ir neapvirstu.
Laikymas
ATSARGIAI
Nesilaikant svorio nuorodos
Sužalojimų ir materialinės žalos pavojus
Laikydami atsižvelkite i prietaiso svorj.
- Prietaisą sandėliuokite tik patalpoje.
- Pastatykite prietaisą ant lygaus paviršiaus.
Kasdienė priežiūra ir techninė priežiūra
⚠️PAVOJUS
Netinkamas valymas
Trumpasis jungimas
Prieš imdamiesi bet kokių prietaisui skirtų darbų, jį išjunkite ir išimkite akumuliatoriaus bloką.
Nevalykite prietaiso iš žarnos leidžiama vandens srove arba aukštojo slėgio vandens srove.
DÉMESIO
Netinkamas valymas
Pažeidimo pavojus.
Valydami nenaudokite jokių abrazyvinių arba ėsdinančiųjų valiklių.
Prietaisui techninės priežiūros nereikia.
Prietaiso valymas
- Prietaisą išvalykite drėgna šluoste.
Vandens jungties sieto valymas
DÈMESIO
Vandens jungtyje pažeistas sietas
Prietaiso pažeidimai dėl nešvaraus vandens
Prieš jdėdami sietą j vandens jungtį, patikrinkite, ar jis nepažeistas.
Jeigu reikia, išvalykite vandens jungties sietą.
-
Nuimkite vandens jungties movą.
-
Ištraukite sietą.
-
Nuplaukite sietą po tekančiu vandeniu.
-
Idėkite sieta i vandens jungti.
Trikčių šalinimas
⚠️PAVOJUS
Prisilietimas prie jtampinguju komponentu
Elektros smūgis
Prieš imdamiesi bet kokių prietaisui skirtų darbų, jį išjunkite ir išimkite akumuliatoriaus bloką.
Remonto darbus ir elektrinių dalių tvarkymo darbus turi atlikti įgaliota klientų aptarnavimo tarnyba.
Smulkesnius gedimus nesunkiai pašalinsite pasinaudo- ję šia apžvalga.
Kilus abejonių kreipkitės į įgaliotą klientų aptarnavimo tarnybą.
Prietaisas neveikia
Akumuliatoriaus blokas i prietaisą jstatytas netinkamai
- Akumuliatoriaus bloką stumkite i prietaiso laikiklj, kol išgirsite, kad jis užsifiksavo.
Akumuliatoriaus jkrovimo būklė neatitinka reikalavimų
- Ikraukite akumuliatoriaus bloka.
Akumuliatoriaus blokas yra perkaitęs
-
Akumuliatoriaus bloką išimkite iš prietaiso ir palikite ataušti.
-
Prietaiso ir akumuliatoriaus bloko nepalikite saulės apšviečiamoje vietoje.
Akumuliatoriaus blokas ar jkroviklis yra sugedęs
- Akumuliatoriaus bloką ar jkroviklj pakeiskite.
Prietaisas savaime išsijungia
Prietaiso arba akumuliatoriaus bloko perkaitimas
- Palaukite, kol prietaisas arba akumuliatoriaus blokas atauš.
Prietaisas nesukuria slègio
Antgalis yra užterštas
-
Nešvarumus iš antgalio angos pašalinkite adata.
-
Antgalj iš priekio skalaukite vandeniu.
Per mažas tiekiamo vandens kiekis
-
Iki galo atsukite vandens čiaupa.
-
Patikrinkite vandens įvadą, ar tiekiama pakankamai vandens.
-
Patikrinkite smulkuji vandens jungties filtra.
Prietaisas nesandarus
- Nedidelis prietaiso nesandarumas techniškai galimas. Dėl didelio nesandarumo kreipkitės į klientų aptarnavimo centra.
Techniniai duomenys
| Irenginio galios duomenys | ||
| Darbinė įtampa | V | |
| Apsaugos klasė III | ||
| Ilgiausia eksploatavimo trukmė, jeigu akumuliatorius „Battery Power 18/25“ yra visiškai įkrautas | min 14 | |
| Darbinis slėgis MPa 2,1 | ||
| Maks. leistinas slėgis MPa 2,4 | ||
| Vandens jungtis | ||
| Įleidimo slėgis (maks.) MPa 1,0 | ||
| Įleidimo temperatūra (maks.) | °C | 40 |
| Įsiurbimo aukštis (maks.) | m | 0,5 |
| Matmenys ir svoriai | ||
| Svoris (be akumuliatoriaus bloko) kg | 1,3 | |
| Ilgis x plotis x aukštis | mm | 292 x 89 x 228 |
| Nustatytos vertės pagal EN 60335-2-79 | ||
| Plaštakos ir rankos vibracijos ver- tė | m/s ^2 | 2,2 |
| Neapibrėžtis K m/s | ^2 | 0,7 |
| Garso lygis L _pA | dB(A) | 70 |
| Neapibrėžtis K _pA | dB(A) | 2 |
| Garso galios lygis L _WA + Neapi- brėžtis K _WA | dB(A) | 84 |
Gamintojas pasilieka teisę atlikti techninius pakeitimus.
Garantija
Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. (Adresą rasite kitoje pusėje)
ES atitikties deklaracija
Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.
Produktas: Slėginis plautuvas (maitinamas iš akumuliatoriaus)
Tipas: 1.328-xxx
Atitinkamos ES direktyvos
2014/35/ES
2014/30/ES
2011/65/ES
2000/14/EB
Taikomi darnieji standartai
EN 60335-1
EN 60335-2-54
EN 62233: 2008
EN 55014-1: 2017
EN 55014-2: 2015
EN IEC 63000:2018
Taikoma atitikties jvertinimo procedūra
2000/14/EB: V priedas
Svertinis garso galios lygis dB(A)
Išmatuotas: 82
Garantuojamas: 84
Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.
Dokumentacijos tvarkytojas:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Vinendenas, Vokietija
Tel.: +49 7195 14-0
Faks.: +49 7195 14-2212
Vinendenas, 2021 m. sausio 1 d.
