LBL 4 Battery - Fūstuvas Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis lapų pūstuvas
Prekės ženklas	Kärcher
Modelis	LBL 4 Battery
Matmenys (I x P x A)	975 x 170 x 305 mm
Svoris	2,2 kg (be akumuliatoriaus)
Maitinimas	Ličio jonų akumuliatorius 36 V (Battery Power 36/25)
Maks. oro greitis	250 km/h
Maks. tūrinis srautas	330 m³/h
Greičio reguliavimas	Taip, 2 lygiai
Garso slėgio lygis	82 dB(A)
Garantuotas garso galios lygis	96 dB(A)
Rankos ir plaštakos vibracija	2,1 m/s²
Plokščiasis antgalis su grandymo briauna	Įtraukta
Pūtimo vamzdis	Išardomas į dvi dalis
Priežiūra	Nereikalauja jokios priežiūros
Apsauga	Rekomenduojami akiniai ir klausos apsaugos priemonės
Naudojimas	Tik lauke
Garantija	Pagal šalies sąlygas (žr. instrukcijoje)
Gamybos šalis	Vokietija (buveinė)

Dažnai užduodami klausimai - LBL 4 Battery Kärcher

Kaip įjungti pūstuvą LBL 4 Battery?

Perjunkite pagrindinį jungiklį į priekį į 1 padėtį (mažas greitis) arba 2 (didelis greitis) norėdami paleisti. Norėdami sustabdyti, pastumkite jį atgal.

Kokį akumuliatorių naudoti su LBL 4 Battery?

Pūstuvui reikalingas Kärcher Battery Power 36 V akumuliatorius (rekomenduojamas modelis 36/25). 18 V akumuliatoriai nėra suderinami.

Kaip sumontuoti pūtimo vamzdį?

Užmaukite apatinę vamzdžio dalį ant viršutinės, tada pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte bajonetinį fiksatorių.

Kodėl pūstuvas sustoja naudojimo metu?

Tai gali būti dėl akumuliatoriaus perkaitimo. Prieš vėl naudodami prietaisą, leiskite akumuliatoriui kelias minutes atvėsti. Taip pat patikrinkite, ar akumuliatorius yra visiškai įkrautas.

Kaip valyti pūstuvą?

Prietaisui nereikia ypatingos priežiūros. Pasirūpinkite, kad oro angos būtų švarios ir be nešvarumų. Niekada nemerkite prietaiso į vandenį.

Ar galiu naudoti pūstuvą per lietų?

Ne, naudokite prietaisą tik lauke, esant sausam orui. Saugokite jį nuo vandens purslų (simbolis ant prietaiso).

Kokius priedus galiu įsigyti šiam prietaisui?

Naudokite tik originalius Kärcher priedus, prieinamus svetainėje www.kaercher.com. Pavyzdžiui, kitus antgalius ar akumuliatorius.

Kaip laikyti pūstuvą sezono pabaigoje?

Išimkite akumuliatorių ir laikykite prietaisą sausoje vietoje. Atsižvelkite į svorį (2,2 kg), kad nesusižeistumėte.

Ar pūstuvui taikoma garantija?

Taip, garantijos sąlygos skiriasi pagal šalį. Jei yra defektas, kreipkitės į savo platintoją arba įgaliotąjį aptarnavimo centrą, pateikdami sąskaitą faktūrą.

Ar galiu pūsti drėgnas šiukšles šiuo prietaisu?

Prietaisas skirtas pūsti nukritusius lapus, nupjautą žolę ir sausas atliekas. Venkite drėgnų ar sunkių šiukšlių, kurios gali užkimšti antgalį.

NAUDOJIMO INSTRUKCIJA LBL 4 Battery Kärcher

• Nutraukite darbą ir palaukite, kol akumuliatorius atvės iki leistinos temperatūros diapazono. Tai gali trukti kelias minutes.

Garantija

Pasiliekame teisę atlikti techninius pakeitimus.

EB atitikties deklaracija

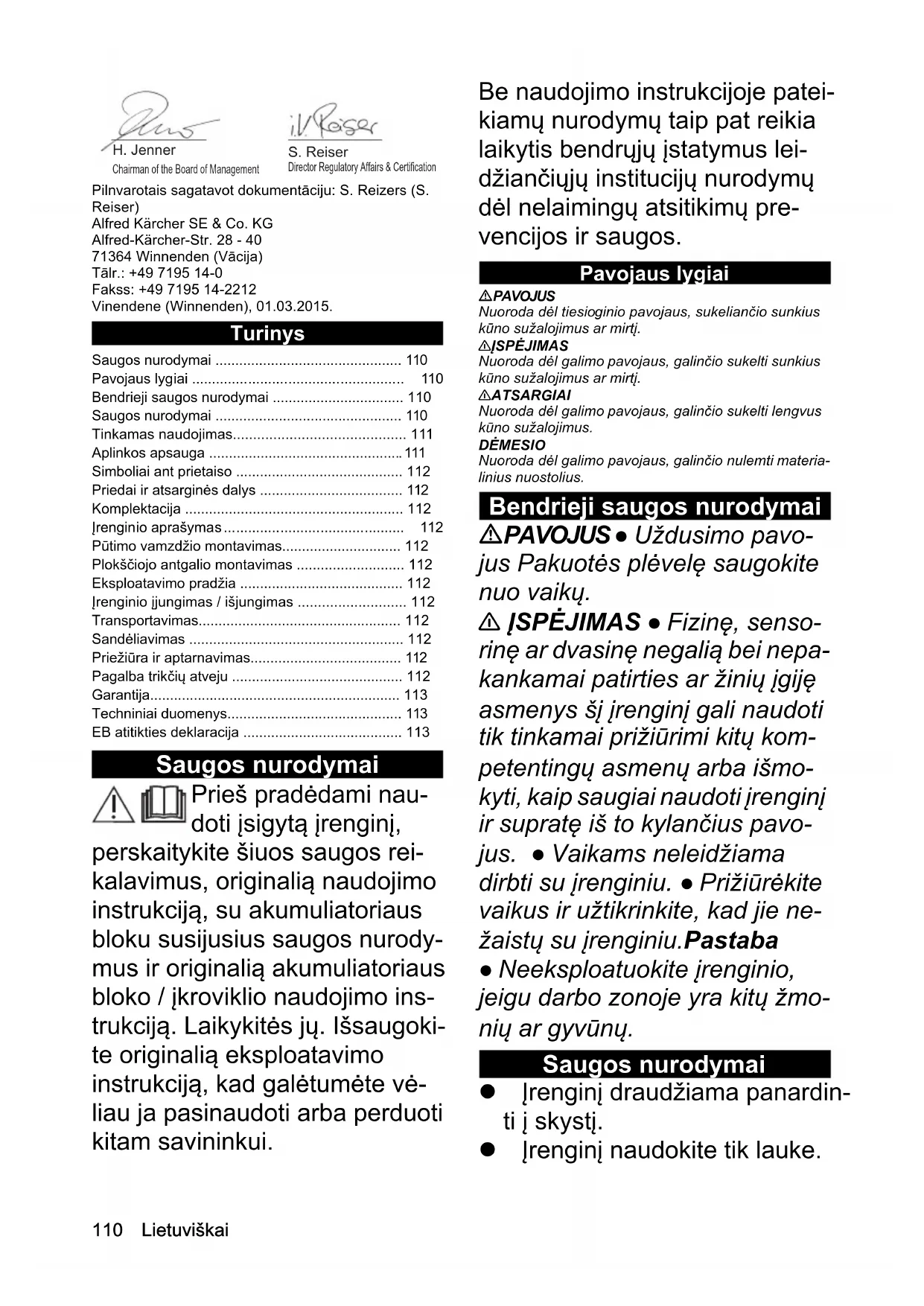

Tinkamas naudojimas. 111

Aplinkos apsauga 111

Simboliai ant prietaiso 112

Priedai ir atsarginės dalys 112

Komplektacija 112

Įrenginio aprašymas 112

Putų vamzdžio montavimas. 112

Plokščiojo antgalio montavimas 112

Įrenginio įjungimas / išjungimas 112

Transportavimas 112

Sandėliavimas 112

Priežiūra ir aptarnavimas. 112

Pagalba trikčių atveju 112

Garantija 113

Techniniai duomenys. 113

EB atitikties deklaracija 113

Saugos nurodymai

Prieš pradėdami naudoti įsigytą įrenginį,

perskaitykite šiuos saugos reikalavimus, originalią naudojimo instrukciją, su akumuliatoriaus bloku susijusius saugos nurodymus ir originalią akumuliatoriaus bloko / įkroviklio naudojimo instrukciją. Laikykitės jų. Išsaugokite originalią eksploatavimo instrukciją, kad galėtumėte vėliau ja pasinaudoti arba perduoti kitam savininkui.

Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančių institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Pavojaus lygiai

△ PAVOJUS

Nuoroda dėl tiesioginio pavojaus, sukeliančio sunkius kūno sužalojimus ar mirtį.

△ ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nuoroda dėl galimo pavojaus, galinčio sukelti lengvus kūno sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio nulemti materialinius nuostolius.

Bendrieji saugos nurodymai

PAVOJUS • Uždusimo pavojus. Pakuotės plėvelę saugokite nuo vaikų.

ĮSPĖJIMAS • Fizinę, sensorinę ar dvasinę negalią bei nepakankamai patirties ar žinių turintys asmenys šį įrenginį gali naudoti tik tinkamai prižiūrimi kitų kompetentingų asmenų arba išmokyti, kaip saugiai naudoti įrenginį ir supratę iš to kylančius pavojus. • Vaikams neleidžiama dirbti su įrenginiu. • Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su įrenginiu. Pastaba

• Neeksploatuokite įrenginio, jeigu darbo zonoje yra kitų žmonių ar gyvūnų.

Saugos nurodymai

• Įrenginį draudžiama panardinti į skystį.
• Įrenginį naudokite tik lauke.
• Nuolat tikrinkite, ar įrenginys nepažeistas. Esant matomų pažeidimų, įrenginio nenaudokite.
• Nelieskite įrenginio pūtimo vamzdžio arba antgalio.
• Niekada nenaudokite įrenginio be sumontuoto pūtimo vamzdžio. Neuždenkite įsiurbimo angos.
• Laikykite drabužius atokiai nuo įsiurbimo angos. Vadovaukitės prie akumuliatoriaus bloko pridėtais saugos nurodymais ir elkitės, kaip nurodyta. Atidžiai perskaitykite instrukciją. Susipažinkite su įrenginio valdymo elementais ir jo naudojimu pagal paskirtį.
• Neleiskite prietaiso naudoti su instrukcija nesusipažinusiems asmenims. Nacionaliniuose teisės aktuose gali būti nustatytas operatoriaus amžiaus apribojimas.
• Naudodami prietaisą visada dėvėkite patvarią avalynę ir ilgas kelnes. Nedėvėkite jokių palaidų drabužių ar papuošalų, kurie gali įsiurbti oro landos. Ilgus plaukus laikykite atokiai nuo oro landų.
• Atlikdami darbus dėvėkite tinkamus apsauginius akinius. Prietaisą naudokite tik šviesiuoju paros laiku arba jeigu

užtikrinamas pakankamas dirbtinis apšvietimas.

Nenaudokite perteklinės jėgos ir visą laiką išlaikykite pusiausvyrą. - Visada įsitikinkite, kad stovėdami ant nuožulnumos tvirtai laikotės. - Laikydami prietaisą visada eikite, o ne bėkite. Užtikrinkite visų šalto oro įvesties landų švarą. - Niekada purvo nepuskite į aplink esančius asmenis. - Priveržkite visas veržles ir varžtus siekdami užtikrinti, kad prietaisas yra saugios eksploatavimo būklės. - Pakeiskite nusidėvėjusias arba sugedusias dalis. - Naudokite tik originalias atsargines dalis ir priedus.

Tinkamas naudojimas

ĮSPĖJIMAS

Sužalojimų rizika dėl skriejančių dalelių

Lapų pūstuvą naudokite tik tada, kai nekyla pavojaus šalia stovintiems žmonėms.

Įrenginys skirtas nupūsti nuo žemės gulintiems lapams, nupjautai žolei, genėjimo likučiams, laisviems nešvarumams.

Šį įrenginį naudokite tik privačiai.

Galimas netinkamas naudojimas

Naudoti ne pagal paskirtį draudžiama.

Operatorius atsako už žalą, patirtą dėl naudojimo ne pagal paskirtį.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuočių atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį, šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Simboliai ant prietaiso

Lapų pūstuvas LBL 2 / LBL 4

Įspėjimas apie aplinkui skriejančius objektus.

Liepkite kitiems žmonėms laikytis atokiau nuo darbo zonos.

Dirbdami su įrenginiu, naudokite tam skirtą klausos apsaugą ir apsauginius akinius.

Saugokite įrenginį nuo lietaus ir purskiamo vandens.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalias atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Įrenginio aprašymas

Paveikslas A

1 Plokščiasis antgalis su grandymo kraštu ② Pūtimo vamzdžio apatinė dalis 3 Pūtimo vamzdžio viršutinė dalis 4 Oro išleidimo anga (5) Įrenginio jungiklis

18 V: įj./išj.

36 V: išj., 1 pakopa, 2 pakopa

6 Akumuliatoriaus bloko išblokavimo mygtukas ⑦ Identifikacinė plokštelė 8 Laikiklis, skirtas akumuliatoriaus blokui (+) 9 Siurbimo anga 10* Akumuliatoriaus blokas „Battery Power" 36/25 ⑪ Spartusis įkroviklis „Battery Power 36 V" 12 Standartinis įkroviklis „Battery Power 18 V" 13* Akumuliatoriaus blokas „Battery Power" 18/25

• Yra komplekto variantų komplektacijoje.

Pūtimo vamzdžio montavimas

1. Pūtimo vamzdžio apatinę dalį užmaukite ant pūtimo vamzdžio viršutinės dalies.

Paveikslas C

1. Norėdami užfiksuoti, pasukite pūtimo vamzdį pagal laikrodžio rodyklę ("Bajonett" uždariklis).

Paveikslas D

Norėdami nuimti, pasukite pūtimo vamzdį prieš laikrodžio rodyklę.

Plokščiojo antgalio montavimas

1. Plokščiąjį antgalį užmaukite ant pučiamojo vamzdžio apatinės dalies.

Paveikslas B

Eksploatavimo pradžia

Akumuliatoriaus įdėjimas

DĖMESIO

Nešvarūs kontaktai

Žala įrenginiui ir akumuliatoriui

Prieš naudodami patikrinkite, kad akumuliatoriaus skyrius ir kontaktai nebūtų užteršti purvu, ir, jeigu būtina, išvalykite.

Paveikslas E

1. Akumuliatorių stumkite į laikiklį, kol išgirsite, kaip jis užsifiksuoja.

Akumuliatoriaus išėmimas

ĮSPĖJIMAS

Nekontroliuojamas veikimas

Sužalojimo pavojus

Kai nedirbate ar prieš atlikdami techninės ir profilaktinės priežiūros darbus, akumuliatorių išimkite iš įrenginio.

1. Paspauskite išblokavimo mygtuką.
2. Išimkite akumuliatorių iš įrenginio.

Įrenginio įjungimas / išjungimas

Įrenginį įjunkite arba išjunkite įrenginio jungikliu.

1. Pastumkite įrenginio jungiklį į priekį, į padėtį "1" arba "2" (tik LBL 4 akumuliatorius).

Įrenginys įsijungia.

1. Įrenginio jungiklį pastumkite atgal.

Įrenginys sustoja.

Transportavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Transportuodami atsižvelkite į įrenginio svorį.

Sandėliavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami atsižvelkite į prietaiso svorį.

Pastaba

Įrenginį laikykite tik sausoje vietoje ir išėmę akumuliatoriaus bloką.

Priežiūra ir aptarnavimas

Prietaisas nereikalauja techninės priežiūros.

Pagalba trikčių atveju

Gedimų priežastys dažnai yra paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų gedimų, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Senstančios baterijos talpa net ir gerai ją prižiūrint, mažėja, todėl net ir pilnai įkrauta ji neveikia visą numatytą veikimo laiką. Tai nėra trūkumas.

Duomenų plokštelė

Skyriuje „Įrenginio aprašymas" parodyta, kurioje įrenginio vietoje yra pritvirtinta duomenų plokštelė.

Įrenginio triktys

Įrenginys neįsijungia

Akumuliatoriaus blokas neteisingai įstatytas.

1. Akumuliatoriaus bloką stumkite į laikiklį taip, kad jis užsifiksuotų.

Akumuliatoriaus blokas išsikrovęs.

1. Įkraukite akumuliatoriaus bloką.

Akumuliatoriaus blokas budėjimo režime.

1. Įrenginio mygtuką paspauskite ilgiau arba antrą kartą.

Akumuliatoriaus blokas sugedęs.

1. Pakeiskite akumuliatoriaus bloką.

Įrenginys darbo metu sustoja.

• Nutraukite darbą, palaukite, kol akumuliatorius atvės iki leistinos temperatūros. Tai gali trukti kelias minutes.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą, pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

Esamas akumulia-toriaus blokas	-	„Ba- ttery	-	„Ba- ttery
		Po- wer"	18/25	Po- wer"36/25

	LBL 2 Battery	LBL 2 Battery Set	LBL 4 Battery	LBL 4 Battery Set
Jkroviklio tipas	- Stan-darti-nisikro-viklis"Ba-tyteryPo-wer18V"	- Spar-tusisikro-viklis"Ba-tyteryPo-wer36V"

Matmenys ir svoriai

Svoris	kg	2	2,5	2,2	3
Ilgis x plotis x aukš- mm tis		975 x	975 x	975 x	975 x
		170 x	170 x	170 x	170 x
		305	305	305	305

Nustatytos vertės pagal EN 60335-2-79 * Matavimai atlikti plokščiu purkštuku

Plaštakos ir rankos vibracijos verté		1,7	1,7	2,1	2,1
Neapibréžtis K	m/s2	0,2	0,2	0,2	0,2
* Triukšmo lygis dB(A) 74 82 82
* Neapibréžtis KpA dB(A) 2		2	2	2	2
* Garso galios lygis dB(A) 88		88	96	96
LWA +* Neapibréž-tis KWA

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

EB atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų rinkai išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winendenas, Vokietija
