NAUDOJIMO INSTRUKCIJA ED270X ACER

Atidžiai perskaitykite šias instrukcijas.

1. LCD ekrano valymas: pirmiausia užtikrinkite, kad maitinimo adapteris, kurj naudojate, atitiktų jūsų regiono elektros standartus.

2. Išjunkite LCD monitorių ir atjunkite maitinimo adapterį.

3. Užpurškite valymo tirpalo, kuriame nėra tirpiklio, ant skudurėlio ir švelniai nuvalykite ekraną.
4. Niekada nepilkite skysčio tiesiai ant ekrano arba i jo gaubtą.
5. Jokiu būdu nevalykite LCD ekrano arba jo gaubto valikliais su amoniaku arba alkoholiu.

6. „Acer“ nebus atsakinga už žala, kuri patirta naudojant valiklius su amoniaku ir alkoholiu.

7. Nedėkite LCD ekrano šalia lango. Jrenginiui gali rimtai pakenkti lietus, drėgmė arba tiesioginiai saulės spinduliai.

8. Nespauskite LCD ekrano. Ekranui gali būti visam laikui pakenkta dėl per daug stipraus spaudimo.
9. Nenuimkite gaubto ir nebandykite patys remontuoti jrangos. Visas techninės priežiūros užduotis turėty atlikti tik įgaliotas technikas.
10. Laikykite LCD ekraną patalpoje, kurioje temperatūra svyruoja nuo -20 °C iki 60 °C (nuo -4 °F iki 140 °F). Galite visam laikui sugadinti LCD ekraną, jei jis laikomas už šio intervalo ribu.
11. Nedelsiant atjunkite šio monitoriaus maitinimo adapteri ir kreipkitės i įgaliotaji technika, jei:

- Jei signalo kabelis, jungiantis monitorių ir kompiuterį, yra nusidėvėjęs arba pažeistas.

- Ant LCD ekrano užpilta skysčio arba ant ekrano užlijo lietaus.

• LCD monitorius ar jo gaubtas sugadinti.

Monitoriaus pagrindo tvirtinimas

1. Išpakuokite monitoriaus pagrindą ir padėkite jį ant lygaus darbo paviršiaus.
2. Išpakuokite monitorių.
3. Pritvirtinkite monitoriaus stovo alkūnę prie pagrindo.

- Pagrindas turi užsifiksuoti monitoriaus stovo alkūnėje. (Tik su rinktiniais modeliais)

- Prisukite atsuktuvu juodą varżtą norėdami priveržti alkūnę prie ekrano. (Tik su rinktiniais modeliais)

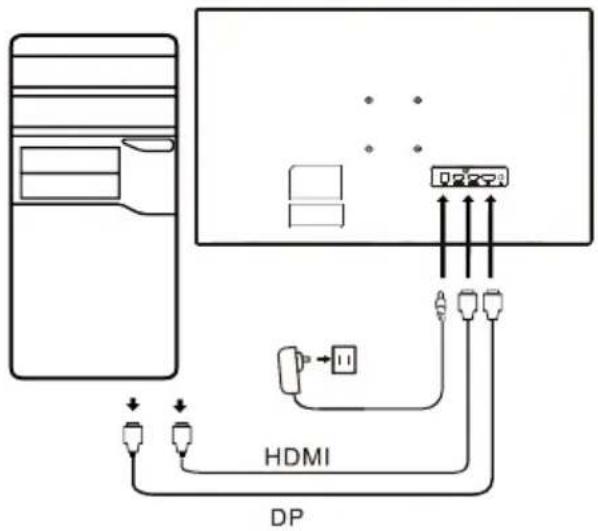

Prijunkite monitorių prie kompiuterio

1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.
2. Prijunkite skaitmeninj kabelj (tik modeliuose su dviguba jvestimi)
   a. Monitorius ir kompiuteris turi būti išjungti.
   b. Prijunkite vieną HDMI /DP kabelio galą prie monitoriaus galinės pusės, o kitą galą – prie kompiuterio HDMI / DP prievado.
   Pastaba: didžiausias ekrano atnaujinimo greitis HDMI kabeliams siekia 240 Hz. Didžiausias ekrano atnaujinimo greitis DP kabeliams siekia 240 Hz.
3. Prijunkite garso kabelj (tik garso jvesties modeliams) (pasirinktinai)
4. Prijunkite monitoriaus maitinimo adapterj prie maitinimo prievado, esančio monitoriaus gale.
5. Prijunkite kompiuterio maitinimo kabelj ir monitoriaus maitinimo adapterj prie šalia įtaisyto maitinimo lizdo.

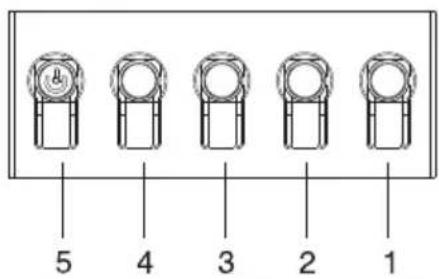

Išorinis valdymas

5 4 3 2 1

HDMI 1 HDMI 2 DP Q

Numeris Vaizdas Aprasas

1 Eiti j pagrindinj meniu.
2 Jeiti j šaltinio režimo skiltj.
3 Jeiti j garsumo reguliavimo meniu.
4 Pagreitinti dinaminio vaizdo reagavimą.
5	Paspaudus mygtuką, kai jrenginys išjungtas, jis jjungiamas; paspaudus mygtuką, kai jrenginys jjungtas, paprastai patenkama j režimu perjungimo meniu, o paspaudus ir palaikius 3 sekundes, jrenginys išjungiamas.

Reglamentinės ir saugos nuostatos

FCC nuostata

Ši įranga buvo išbandyta, kas leido nustatyti, kad pagal FCC taisyklių 15 dalį ji atitinka B klasės skaitmeninio įrenginio ribines vertes. Šie apribojimai sukurti siekiant užtikrinti priimtiną apsaugą nuo žalingų trikdžių, kai įranga sumontuojama gyvenamojoje vietoje. Ši įranga kuria, naudoja ir gali skleisti energiją radijo dažniais, o jei ji néra sumontuota ir naudojama pagal instrukcijas, gali trukdyti radijo ryšio komunikacijoms.

Visgi nėra garantijos, kad trukdžių nebus konkrečiu montavimo atveju. Jei įrenginys trukdo radijo ir televizijos perdavimui (tai galima nustatyti perjungimo įtaisu), rekomenduojama, kad naudotojas imtųsi vieno arba kelių iš šių veiksmų norėdamas trukdžius pašalinti:

• Iš naujo nustatykite imtuvo antenos kryptj arba padėtį.
• Padidinkite atstumą tarp jrenginio ir imtuvo.
• Prijunkite jrenginio maitinimo adapterj prie maitinimo lizdo, veikiančio su kita grandine, nei yra prijungtas imtuvas.
• Jei reikia pagalbos, kreipkitės į mažmeninį prekybininką arba patyrusį radijo / televizijos prietaisų meistraą.

Pastaba

Kad nesugadintumėte monitoriaus, nekelkite jo už stovo.

Pastaba: ekranuotas kabelis

Visi sujungimai su kitais kompiuteriniais jrenginiais turi būti atliekami ekranuotais kabeliais, atitinkančiais EMC reglamentus.

Pastaba: periferiniai prietaisai

Prie jrenginio reikia jungti tik sertifikuotus periferinius prietaisus (jvesties / išvesties jrenginius, terminalus, spausdintuvus ir t. t.), kurie atitinka B klasės ribas. Jei naudojami nesertifikuoti periferiniai prietaisai, jie gali trukdyti radijo ir televizijos transliacijai.

Pastaba

Dėl pakeitimų ar modifikacijų, atliktų neturint specialaus gamintojo leidimo, naudotojas gali netekti teisės naudoti šį įrenginį.

Veikimo aplinkos sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalies reikalavimus. Veikimas priklauso nuo šių dviejų sąlygų: (1) šis įrenginys neturi kelti kenksmingų trikdžių ir (2) šis įrenginys turi galėti priimti bet kokius gautus trikdžius, įskaitant trikdžius, kurie gali sąlygoti nepageidautiną veikimą.

Pastaba: naudotojams Kanadoje

Šis B klasės skaitmeninis įrenginys atitinka Kanados ICES-003 specifikacijas.

Aiškinamoji pastaba apie „Nereikalingų elektros ir elektronikos prietaisų perdirbimo ir utilizavimo valdymo reglamentus“

Kad geriau pasirūpintume ir apsaugotume savo planetą, kai daugiau nebereikia šio jrenginio arba pasibaigus jrenginio tarnavimo laikui, vadovaukitės nacionaliniais įstatymais ir reglamentais apie nereikalingų elektros ir elektronikos prietaisų perdirbimą ir atiduokite perdirbti vietiniams gamintojams pagal valstybėje pripažintus perdirbimo reikalavimus.

Nereikalingos ES buitinių naudotojų įrangos išmetimas

Šis simbolis ant įrenginio arba ant jo pakuotės nurodo, kad jo negalima išmesti su kitomis buitinėmis atliekomis. Kai naudoti įrenginiai išmetami, jūsų atsakomybė yra juos atnešti į surinkimo punktą, kuriame perdirbama naudota elektros ir elektronikos įranga. Atskirai surenkant ir perdirbant panaudotus įrenginius, kai jie išmetami, padedama išsaugoti gamtinius turtus ir užtikrinama, kad jie būtų perdirbti tokiu būdu, kokuu apsaugoma žmogaus sveikata ir aplinka. Jei reikia daugiau informacijos apie naudotų įrenginių perdirbimo punktus, kreipkitės į vietinę miesto instituciją, buitinių atliekų utilizavimo tarnybą arba parduotuvę, kurioje įsigijote prietaisą.

CE ženklas ir atitikties deklaracija

Šiuo dokumentu bendrovė „Acer Inc.“ patvirtina, kad skystujų kristalų (LCD) monitorius atitinka pagrindinius direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo (EMS), direktyvos 2014/35/ES dėl žemos įtampos, direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje ir direktyvos 2009/125/EB, nustatančios ekologinio projektavimo su energija susijusiems gaminiams nustatymo sistemą reikalavimus ir kitas susijusias nuostatas.

„Acer“ monitorius skirtas informacijos, gautos iš kitų elektroninių įrenginių, vaizdo įrašų ir vizualiniam rodymui.

TECHNINÈS SAVYBÈS

LCD plokšte	Valdantysis jrenginys „TFT Color LCD“
	Dydis 27 col. pločio (69 cm)
	Pikselių tankis 0,311 mm (H) x Šviesumas 250 cd/m	0,311 mm (V)
		^2 (tipinis)
	Kontrastingumas 4000:1 (tipiškai)
	Žiūrėjimo kampas 178° (H) 178° (V) (CR = 10)
	Atsako laikas 1 ms (VRB)
	Plokštės tipas VA
	H dažnis 270 KHz
	V dažnis 48 - 240 Hz
Ekrano spalvos 16,7 mln. spalvų
Taškų dažnis		HDMI: 340 MHzDP: 360 MHz
Maksimali skyra		HDMI: 1920×1080, esant 240 HzDP: 1920×1080, esant 240 Hz
Funkcija „Plug & Play“ VESA DDCCI / DDC2B
Energijos taupumo klasė A
* Metinis energijos naudojimas 44 (kWh) (HDMI įvesties modeliams)
Energijos sunaudojimas (esant 200 nitų)	Jjungimo režimas	30 W (tipiškai)
	Laukimo režimas	0,5 W (tipiškai)
	Išjungimo režimas (budėjimas)	0,4 W (tipiškai)
Įvesties jungtis		DPHDMI × 2
Vaizdo signalų įvesties lizdas		DPHDMI (tik HDMI įvesties modelio) (pasirinktinai)
Maksimalus ekrano dydis		Horizontaliai: 608,89 mmVertikaliai: 348,34 mm
Maitinimo šaltinis		ĮVESTIS: 100–240 V ~50 / 60 Hz
Aplinkos sąlygos		Darbo aplinkos temperatūra: nuo 0 iki 40 °CLaikymo temp.: nuo -20 iki 60 °CDarbo aplinkos oro drėgnumas: nuo 20 % iki 90 %
Matmenys		610,5 (P) x 446,3 (A) x 195,9 (S) mm
Svoris (bendrasis)		3,9 kg (grynasis)
Mechanizmo techninės savybės		Posvyris: nuo -5° iki +20°Pakreipimas: neAukščio reguliavimas: nePasukimas: neNuimamas pagrindo stovas: taip
Išoriniai valdikliai	Jungiklis / mygtukai	Maitinimo mygtukas 3 spartusis klavišas1 spartusis klavišas2 spartusis klavišas
	Funkcijos	Šviesumas Taikymo taškas RežimasKontrastingumas Kalba Serijos numerisMėlyna šviesa OSD delsa Atstatyti visusJuodos spalvos didinimo Skaidrumas nustatymusrežimas OSD užraktasACM IvestisItin didelis ryškumas Automatinis šaltinisGama DP formatasSpalvų temperatūra Plačiaformatis režimasRežimai Sparčiųjų klavišų„sRGB“ režimas priskyrimasPilkumo tono režimas DDC/CI6 ašių atspalviai HDMI juodumo lygis6 ašių spalvinis Greitojo parengimo režimassodrumas Žaidimo režimas: VeiksmasGarsumas Žaidimo režimas:Nutildyti LenktynėsPagreitinimas Žaidimo režimas: Sportas„AdaptiveSync“ Pagrindinis šaltinisVRB SkyraAtnaujinimo sparta H/V dažnis
Specifikacijos priklauso nuo modelio ir (arba) regiono.

Naudotojų vadovus ir kitus „Acer“ įrenginių dokumentus rasite oficialioje „Acer“ pagalbos tinklavietėje.
* Energijos sąnaudos per metus apskaičiuojamos naudojant įprastą 4 valandų per dieną, 365 dienų per metus naudojimo statistiką.
