ED270X - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LED monitor 27"
Značka	Acer
Model	ED270X
Veľkosť obrazovky	27 palcov (69 cm)
Typ panelu	VA
Maximálne rozlíšenie	1920 x 1080 @ 240 Hz
Obnovovacia frekvencia	240 Hz
Odozva	1 ms (VRB)
Jas	250 cd/m² (typická)
Kontrast	4000:1 (typický)
Pozorovací uhol	178° horizontálne / 178° vertikálne
Zobraziteľné farby	16,7 miliónov
Vstupné konektory	1 x DP, 2 x HDMI
Napájanie	100-240 V ~ 50/60 Hz
Spotreba elektrickej energie (zapnutý)	30 W (typická)
Spotreba elektrickej energie (pohotovostný režim)	0,5 W (typická)
Rozmery (Š x H x V)	610,5 x 446,3 x 195,9 mm
Hmotnosť netto	3,9 kg
Naklonenie	-5° až +20°
Odniteľný stojan	Áno
Hlavné funkcie	Adaptive Sync, VRB, herné režimy (Akcia, Preteky, Športy), zameriavací bod, super ostrosť, gama, atď.
Čistenie	Používajte jemnú handričku s rozpúšťadlom bez obsahu rozpúšťadiel; nestriekajte priamo; vyhýbajte sa amoniaku/alkoholu.
Prevádzková teplota	0 °C až 40 °C
Skladovacia teplota	-20 °C až 60 °C
Trieda energetickej účinnosti	A

Často kladené otázky - ED270X ACER

Ako pripojiť monitor k počítaču?

Vypnite počítač a monitor, potom pripojte kábel HDMI alebo DP (podľa vášho modelu) do zadnej časti monitora a do počítača. Potom zapojte sieťový adaptér monitora a zapnite obe zariadenia.

Aká je maximálna podporovaná obnovovacia frekvencia?

Monitor podporuje až 240 Hz cez porty HDMI a DP s rozlíšením 1920x1080.

Ako čistiť LCD obrazovku?

Vypnite monitor a odpojte napájanie. Použite jemnú handričku mierne navlhčenú čistiacim roztokom bez rozpúšťadiel. Nikdy nestriekajte kvapalinu priamo na obrazovku a vyhýbajte sa výrobkom na báze amoniaku alebo alkoholu.

Čo robiť, ak sa obraz nezobrazuje?

Skontrolujte, či je kábel správne pripojený a či je monitor zapnutý. Uistite sa, že vybraný vstupný zdroj (HDMI/DP) zodpovedá zdroju počítača. Skúste reštartovať obe zariadenia.

Ako aktivovať herný režim?

Stlačte vyhradené tlačidlo skratky (Skratka 1, 2, 3 alebo 4) pre prístup k rýchlym nastaveniam. Cez menu OSD môžete vybrať preddefinovaný režim ako Akcia, Preteky alebo Športy.

Môžem nastaviť výšku monitora?

Nie, model ED270X nemá nastavenie výšky. Naklonenie je nastaviteľné od -5° do +20°.

Čo je technológia VRB?

VRB (Visual Response Boost) znižuje odozvu na 1 ms na minimalizáciu rozmazania pohybu, ideálne pre rýchle hry. Môžete ho aktivovať v menu OSD.

Je monitor kompatibilný s technológiou Adaptive Sync?

Áno, monitor podporuje Adaptive Sync na synchronizáciu obnovovacej frekvencie s grafickou kartou a odstránenie trhania obrazu.

Ako obnoviť výrobné nastavenia?

Prejdite do menu OSD pomocou hlavného tlačidla, potom prejdite do menu 'Nastavenia' a vyberte 'Obnoviť všetky nastavenia'. Potvrďte pre obnovenie predvolených hodnôt.

Aká je spotreba elektrickej energie v pohotovostnom režime?

V pohotovostnom režime monitor spotrebuje približne 0,5 W (typická). Vo vypnutom režime je spotreba 0,4 W.

NÁVOD NA OBSLUHU ED270X ACER

Stručná úvodná príručka k LCD monitoru Acer

Nasledujúce pokyny si, prosím, dôkladne prečítajte.

• Vypnite LCD monitor a odpojte napájací adaptér. - Nastriekajte bezalkoholový čistiaci prostriedok na handričku a opatrne utrite obrazovku. - Nikdy nelejte žiadnu tekutinu priamo do obrazovky, na obrazovku ani na jej obal. - Nepoužívajte na LCD obrazovku monitora ani na jej obal žiadne čpavkové ani alkoholové čistiace prostriedky. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čpavkových alebo alkoholových čistiacich prostriedkov.

1. Neumiestňujte LCD obrazovku vedľa okna. Pri vystavení vplyvom dažďa, vlhkosti alebo priameho slnečného svetla môže dôjsť k vážnemu poškodeniu zariadenia.
2. Nevyvíjajte tlak na LCD obrazovku. Nadmerný tlak môže spôsobiť trvalé poškodenie obrazovky.
3. Neodstraňujte kryt a nepokúšajte sa opraviť toto zariadenie sami. Všetky servisné zásahy musí vykonávať poverený technik.
4. LCD obrazovka musí byť uložená v miestnosti s teplotou od -20 °C do 60 °C (-4 °F až 140 °F). Ak je LCD obrazovka uložená pri teplotách mimo tento rozsah, môže dôjsť k trvalému poškodeniu.
5. Okamžite odpojte napájací adaptér monitora a obráťte sa na povereného technika v týchto prípadoch:
6. Signálový kábel medzi monitorom a počítačom je opotrebovaný alebo poškodený.
7. Na LCD obrazovku sa vyliala tekutina, alebo bola vystavená účinkom dažďa.
8. LCD monitor alebo jeho kryt sú poškodené.

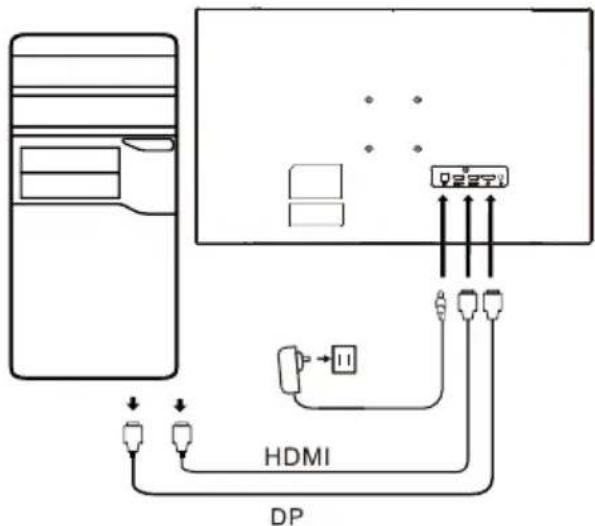

Pripojenie monitora k počítaču

a. Uistite sa, že monitor aj počítač sú vypnuté. b. Zapojte jeden koniec kábla HDMI/DP do konektora na zadnej strane a druhý koniec do portu HDMI/DP na počítači.

Poznámka: Maximálna obnovovacia frekvencia obrazovky pri použití káblov HDMI je 240 Hz. Maximálna obnovovacia frekvencia obrazovky pri použití káblov DP je 240 Hz.

1. Zapojte zvukový kábel (len modely so vstupom zvuku) (voliteľné)
2. Zapojte napájací adaptér monitora do portu napájania na zadnej strane monitora.
3. Zapojte napájací kábel počítača a napájací adaptér monitora do najbližšej elektrickej zásuvky.

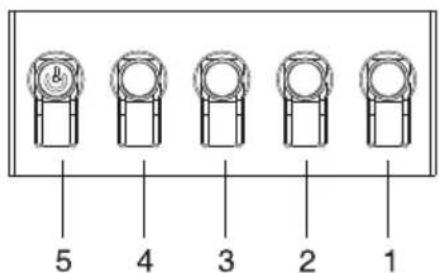

Externé ovládanie

Číslo Obraz Popis

1 Prechod od hlavnej ponuky. 2 Otvorenie ponuky zdroja. 3 Otvorenie ponuky ovládania hlasitosti. 4 Urýchlenie reakcie dynamického obrazu.

5

Vyhlásenie k predpisom FCC

Toto zariadenie bolo otestované a je v súlade s obmedzeniami pre digitálne zariadenie triedy B podľa časti 15 pravidiel komisie FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením, keď je zariadenie nainštalované v obytnej oblasti. Toto zariadenie vytvára, používa a môže vyžarovať energiu na rádiových frekvenciách, ktoré pri nevhodnej inštalácii a používaní, ktoré nie je v súlade s pokynmi, môže spôsobovať rušenie rádiovej komunikácie.

Nezaručujeme však, že v konkrétnej inštalácii nebude dochádzať k rušeniu. Ak zariadenie spôsobuje rušenie rozhlasového alebo televízneho príjmu (čo možno určiť prepínačom), odporúča sa používateľovi vykonať jedno alebo viaceré opatrenia na odstránenie rušenia:

• Upravte smer alebo polohu prijímacej antény.
• Zväčšite vzdialenosť medzi zariadením a prijímačom.
• Zapojte zariadenie do inej elektrickej zásuvky, než je tá, do ktorej je zapojený prijímač.
• Obráťte sa so žiadosťou o pomoc na predajcu alebo skúseného rádiového/televízneho technika.

Poznámka

Všetky prepojenia s inými počítačovými zariadeniami musia byť vykonané pomocou tienených káblov v súlade so smernicami EMC.

Poznámka: periférne zariadenia

K tomuto zariadeniu môžu byť pripojené len certifikované periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne atď.), ktoré spĺňajú limity triedy B. Pri používaní periférnych zariadení bez certifikátu môže dôjsť k rušeniu rozhlasového a televízneho príjmu.

Poznámka

Akékoľvek zmeny alebo úpravy, ktoré výrobca výslovne nepovolil, môžu spôsobiť neplatnosť povolenia na prevádzkovanie tohto zariadenia.

Prevádzkové podmienky

Toto zariadenie je v súlade s Časťou 15 pravidiel FCC. Používanie zariadenia je možné po splnení nasledujúcich dvoch podmienok: (1) Toto zariadenie nesmie vysielať neželané rušenie a (2) musí byť schopné prijímať akékoľvek prijímané rušenie vrátane rušení spôsobených neželanou prevádzkou.

Toto digitálne zariadenie triedy B spĺňa kanadské smernice ICES-003.

Vysvetlenie k časti „Predpisy týkajúce sa manipulácie s elektrickými a elektronickými výrobkami určenými na recykláciu a likvidáciu“.

V rámci lepšej starostlivosti o ochranu našej planéty je potrebné, aby používateľ v prípade, že už nepotrebuje tento výrobok, prípadne ak výrobku skončí životnosť, zlikvidoval toto zariadenie v súlade so zákonmi danej krajiny a predpismi týkajúcimi sa recyklácie elektronického a elektrického odpadu a recykloval zariadenie prostredníctvom miestnych výrobcov s kvalifikáciou na recykláciu platnou v danej krajine.

Likvidácia odpadového zariadenia pre domácich používateľov v EÚ

Tento symbol na výrobku alebo na jeho obale znamená, že tento výrobok nesmie byť pri likvidácii začlenený do bežného domového odpadu. Pri likvidácii použitých zariadení je používateľ povinný zaniesť ich na zberné miesto, ktoré recykluje použité elektrické a elektronické zariadenia. Osobitný zber a recyklácia použitých zariadení pri jeho likvidácii pomáha šetriť prírodné zdroje a zaistí, že zariadenie bude recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Ďalšie informácie o zberných miestach na použité zariadenia vám poskytne miestny úrad, služba poverená likvidáciou komunálneho odpadu alebo obchod, v ktorom ste výrobok zakúpili.

Vyhlásenie o súlade

Spoločnosť Acer Inc. vyhlasuje, že tento LCD monitor je v súlade s povinnými požiadavkami a ostatnými príslušnými ustanoveniami Smernice EMC 2014/30/EÚ, Smernice o zariadeniach s nízkym napätím 2014/35/EÚ, Smernice RoHS 2011/65/EÚ a Smernice 2009/125/ES s ohľadom na vytvorenie rámca na stanovenie požiadaviek na ekologickú konštrukciu výrobku napájaného energiou.

Monitor Acer je určený na video a vizuálne zobrazovanie informácií získaných z elektronických zariadení.

TECHNICKÉ ÚDAJE

LCD panel	Systém mechaniky TFT farebný LCD
	Veľkost' 27-palcov širokouhlý (69 cm)
	Rozstup bodov 0,311 mm (horizont.) x 0,311 mm (vertikálne)
	Jas 250 cd/m	2 (typicky)
	Kontrast 4000:1 (typicky)
	Uhol zobrazenia 178° (horizont.), 178° (vertikálne) (CR=10)
	Doba odozvy 1 ms (VRB)
	Typ panela VA
	Horizontálny kmitočet 270 KHz
	Vertikálny kmitočet 48 - 240 Hz
Počet farieb obrazovky 16,7 M farieb
Frekvencia kmitania bodu		HDMI: 340 MHzDP: 360 MHz
Maximálne rozlíšenie		HDMI: 1920×1080, 240 HzDP: 1920×1080, 240 Hz
Zapoj a hraj VESA DDCCI/DDC2B
Trieda energetickej účinnosti A
* Ročná spotreba energie 44 (kWh) (pre model so vstupom HDMI)
Príkon (pri 200 nitoch)	Zapnuté 30 W (typicky)
	Režim spánku	0,5 W (typicky)
	Vypnuté (pohotovostný režim)	0,4 W (typicky)
Konektor pre vstup		DP2x HDMI
Vstupný video signál		DPHDMI (iba model so vstupom HDMI) (voliteľné)
Maximálny rozmer obrazovky		Horizontálny: 608,89 mmVertikálny: 348,34 mm
Zdroj napájania		VSTUP: 100-240 V ~ 50/60 Hz
Prevádzkové prostredie		Prevádzková teplota: 0° až 40 °CSkladovacia teplota: -20° až 60 °CPrevádzková vlhkost': 20 % až 90 %
Rozmery		610,5 (Š) x 446,3 (V) x 195,9 (H) mm
Hmotnosť (čistá hmotnosť)		3,9 kg (netto)
Mechanické parametre		Naklonenie: -5° až +20°Natočenie: NieNastavenie výšky: NiePreklopenie: NieOdpojitelňý stojan s pätkou: Áno
Externé ovládače	Prepínače/Tlačidlá	Hlavný vypínač Klávesová skratka 3Klávesová skratka 1 Klávesová skratka 4Klávesová skratka 2
	Funkcie	Jas Mieridlo RežimKontrast Jazyk Číslo sérieModré svetlo Časový limit ponuky na Obnovenie všetkýchZosilnenie čiernej obrazovke nastaveníACM PriehľadnosťSuper ostrost Zámok ponuky na obrazovkeGama VstupTeplota farby Automatický zdrojRežimy Formát DPRežim sRGB Širokouhlý režimRežim odtieňov sivej Priradenie klávesovej skratky6-osová odtieň DDC/CI6-osová sýtosť Úroveň čiernej na HDMIHlasitosť Režim rýchleho spusteniaStlmit’ Herný režim: AkčnéPretaktovanie Herný režim: PretekyAdaptívna synchronizácia Herný režim: NasýtenieVRBHodnota obnovovacej Hlavný zdrojfrekvencie RozlíšenieFrekvencia H/V
Parametre sa líšia v závislosti od modelu a/alebo oblasti.

Návody na obsluhu a ďalšiu dokumentáciu týkajúcu sa vášho výrobku Acer nájdete na oficiálnej internetovej stránke zákazníckej podpory spoločnosti Acer.

* Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
