Toote tüüp	LED monitor 27"
Bränd	Acer
Mudel	ED270X
Ekraani suurus	27 tolli (69 cm)
Paneeli tüüp	VA
Maksimaalne eraldusvõime	1920 x 1080 @ 240 Hz
Värskendussagedus	240 Hz
Reageerimisaeg	1 ms (VRB)
Heledus	250 cd/m² (tüüpiline)
Kontrast	4000:1 (tüüpiline)
Vaatenurk	178° horisontaalne / 178° vertikaalne
Kuvatavad värvid	16,7 miljonit
Sisendühendused	1 x DP, 2 x HDMI
Toide	100-240 V ~ 50/60 Hz
Elektritarbimine (sisselülitatud)	30 W (tüüpiline)
Elektritarbimine (ooterežiim)	0,5 W (tüüpiline)
Mõõtmed (L x S x K)	610,5 x 446,3 x 195,9 mm
Netokaal	3,9 kg
Kallutamine	-5° kuni +20°
Eemaldatav jalg	Jah
Peamised funktsioonid	Adaptive Sync, VRB, mängurežiimid (Action, Race, Sports), sihtmärk, super teravus, gamma jne.
Puhastamine	Kasutage pehmet lappi ilma lahustita lahusega; ärge pihustage otse; vältige ammoniaaki/alkoholi.
Töötemperatuur	0 °C kuni 40 °C
Säilitustemperatuur	-20 °C kuni 60 °C
Energiatõhususe klass	A

Korduma kippuvad küsimused - ED270X ACER

Kuidas ühendada monitori arvutiga?

Lülitage arvuti ja monitor välja, seejärel ühendage HDMI või DP kaabel (vastavalt mudelile) monitori ja arvuti taha. Seejärel ühendage monitori toiteadapter ja lülitage mõlemad seadmed sisse.

Mis on maksimaalne toetatud värskendussagedus?

Monitor toetab kuni 240 Hz HDMI ja DP portide kaudu eraldusvõimega 1920x1080.

Kuidas puhastada LCD-ekraani?

Lülitage monitor välja ja eemaldage toitejuhe. Kasutage pehmet lappi, mis on kergelt niisutatud ilma lahustita puhastuslahusega. Ärge kunagi pihustage vedelikku otse ekraanile ja vältige ammoniaaki või alkoholi sisaldavaid tooteid.

Mida teha, kui pilt ei kuvata?

Kontrollige, et kaabel on õigesti ühendatud ja monitor on sisse lülitatud. Veenduge, et valitud sisendallikas (HDMI/DP) vastab arvuti omale. Proovige mõlemat seadet taaskäivitada.

Kuidas aktiveerida mängurežiimi?

Vajutage vastavat kiirklahvi (Kiirklahv 1, 2, 3 või 4), et pääseda kiirseadetele. Saate valida eelseadistatud režiimi nagu Action, Võidusõit või Sport OSD-menüü kaudu.

Kas ma saan monitori kõrgust reguleerida?

Ei, mudelil ED270X puudub kõrguse reguleerimine. Kallutust saab reguleerida vahemikus -5° kuni +20°.

Mis on VRB-tehnoloogia?

VRB (Visual Response Boost) vähendab reageerimisaega 1 ms-ni, et minimeerida liikumise hägusust, ideaalne kiirete mängude jaoks. Saate selle aktiveerida OSD-menüüst.

Kas monitor ühildub Adaptive Sync tehnoloogiaga?

Jah, monitor toetab Adaptive Sync funktsiooni, et sünkroniseerida värskendussagedust graafikakaardiga ja kõrvaldada pildirebendid.

Kuidas lähtestada tehaseseaded?

Avage OSD-menüü põhinupu abil, seejärel minge menüüsse 'Seaded' ja valige 'Lähtesta kõik seaded'. Kinnitage tehase vaikeväärtuste taastamiseks.

Mis on elektritarbimine ooterežiimis?

Ooterežiimis tarbib monitor umbes 0,5 W (tüüpiline). Väljalülitatud olekus on tarbimine 0,4 W.

KASUTUSJUHEND ED270X ACER

Lugege järgmised juhised hoolikalt läbi.

1. LCD-ekraani puhastamine: esmalt veenduge, et kasutatav toiteadapter vastaks teie piirkonna elektrilistele standarditele.

2. Lülitage LCD-kuvar välja ja eemaldage toiteadapter pistikupesast.

3. Pritsige lahustita puhastusainet riidelapile ja pühkige örnalt ekraani.
4. Kunagi ärge pritsige vedelikku otse ekraanile või selle korpusele.
5. Ärge kasutage LCD-kuvari või selle korpuse puhastamiseks lämmastiku- või alkoholipõhiseid puhastusaineid.

6. Acer ei võta mingit vastutust kahjustuste eest, mille on põhjustanud mistahes liiki lämmastiku- või alkoholipõhised puhastusained.

7. Ärge paigutage LCD-kuvarit akna lähedale. Seadme jätmine vihma, niiskuse või otseste päikesekirte kätte võib seda tõsiselt kahjustada.

8. Ärge vajutage LCD-ekraani. Ekraani tugev vajutamine vöib sellele tekitada püsivaid kahjustusi.
9. Ärge eemaldage korpust või püüdke seadet ise parandada. Kogu hoolduse peaks sooritama volitatud tehnik.
10. Hoiustage LCD-ekraan ruumi, kus temperatuur jäab vahemikku -20°–60°C (-4°–140°F). LCD-ekraan võib saada püsivaid kahjustusi, kui on hoiustatud nimetatud vahemikust erineva temperatuuriga kohta.

11. Eemaldage kuvari toiteadapter kohe pistikupesast ja pöörduge volitatud tehniku poole, kui:

12. kuvari ja arvuti vaheline signaalikaabel on kulunud või kahjustatud,

13. LCD-ekraanile on sattunud vett või ekraan on jäänud vihma kätte,
14. LCD-kuvar või selle korpus on kahjustatud.

1. Võtke kuvari alus pakendist välja ja paigutage alus siledale tööpinnale.
2. Võtke kuvar pakendist välja.

3. Kinnitage monitori tugijalg aluse külge.

4. Veenduge, et kuvari tugijalg klöpsaks aluse külge kinni. (Ainult valitud mudelite korral)

5. Kasutage kruvikeerajat kuvari kinnitamiseks tugijala külge musta värvi kruviga (Ainult valitud mudelite korral)

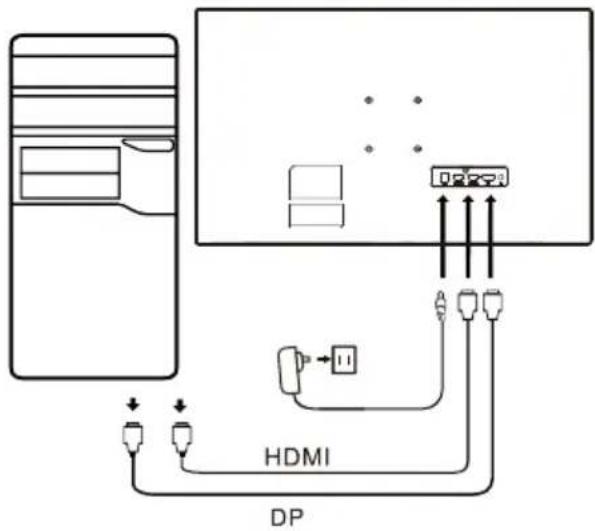

Kuvari ühendamine arvutiga

1. Lülitage arvuti välja ja eemaldage toitejuhe pistikupesast.
2. Ühendage digitaalne kaabel (ainult topeltsisendiga mudelile)

a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud.
b. Ühendage HDMI-/DP-kaabli üks ots kuvari ja teine ots oma arvuti HDMI/DP-pordiga.

Märkus: HDMI-kaabliga ekraani maksimaalne värskendamissagedus on 240 Hz. DP-kaabliga ekraani maksimaalne värskendamissagedus on 240 Hz.

1. Ühendage helikaabel (ainult helisisendiga mudelid, valikuline mudel)
2. Sisestage monitori toiteadapter monitori tagaosas asuvasse toiteallika porti.
3. Sisestage arvuti toitejuhe ja monitori toiteadapter elektrivõrgu lähimasse pistikupessa.

Välised juhtseadised


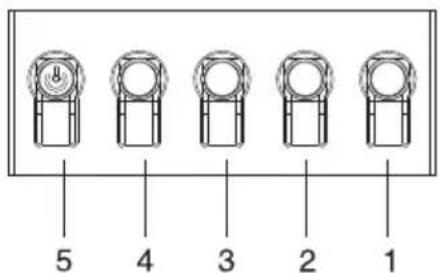

Number Pilt Selgitus

1 Põhimenüüsse sisenemine.
2 Allikarežiimi sisenemine.
3 Helitugevuse seadistamismenüüsse sisenemine.
4 Kujutise dünaamilise reaktsiooni kiirendamiseks.
5	Vajutades seda nuppu väljalülitatud toite olekus, lülitate seadme toite sisse. Sisselülitatud toite režiimis selle nupu vajutamisel sisenetakse tavaliselt menüü ümberlülitamise menüüsse. Vajutades seda nuppu pikemalt kui 3 sekundit, lülitatakse seadme toide välja.

Normatiivsed ja ohutuseeskirjad

FCC-avaldus

Seda toodet on testitud ja leitud, et see seade vastab FCC-reeglite 15. osa klass B digiseadme piirnormidele. Vastavad piirnormid on koostatud, et pakkuda koju paigaldatud seadmete jaoks mõistlikku kaitset kahjulike häirete eest. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seade pole paigaldatud ega seda ei kasutata vastavalt juhistele, võib see põhjustada raadioside häireid.

Siiski pole mingit garantiid, et ka asjakohasel paigaldusel häireid ei tekiks. Kui seade põhjustab raadio- või televisioonisaate vastuvõttu kahjustavaid häireid, (mida saab tuvastada seadet sisse/välja lülitades), võib kasutaja häirete kõrvaldamiseks proovida ühte või mitut järgmist viisi:

• Muutke vastuvõtuantenni suunda või asendit.
• Suurendage seadme kaugust vastuvõtjast.
• Ühendage seadme toitejuhe pistikupessa, mis pole vastuvõtjaga samas elektriahelas.
• Vajaduse korral pöörduge abi saamiseks müüja või kogenud raadio-/TV-tehniku poole.

Märkus

Monitori kahjustamise vältimiseks ärge töstke monitori tugijalast.

Märkus: varjestatud kaabel

Elektromagnetilise ühilduvuse eeskirjadele vastavuse tagamiseks peaks köik ühendused teiste seadmetega tegema varjestatud kaablitega.

Märkus: välisseadmed

Selle seadmega võib ühendada vaid neid välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jms), mis vastavad B-klassi piirnõuetele. Sertimata välisseadmete kasutamine võib põhjustada raadio ja televisiooni vastuvõtuhäireid.

Märkus

Mistahes muudatus või konstruktsiooni muutmine, mida tootja pole selgesõnaliselt heaks kiitnud, võib tühistada seadme kasutusvolitused.

Töötingimused

See seade vastab FCC eeskirjade 15. osa reeglitele. Kasutamisel kehtivad kaks järgmist tingimust: (1) see seade ei tohi põhjustada kahjulikke häireid, ja (2) see seade peab taluma köiki vastuvõetud häireid, k.a häireid, mis võivad põhjustada soovimatuid toiminguid.

Märkus: Kanada kasutajatele

See B-klassi digiseade vastab Kanada standardi ICES-003 nõuetele.

Selgitav märkus "Töökölbmatute elektriliste ja elektrooniliste seadmete taaskasutuse ja kasutusest kõrvaldamise eeskirjade" kohta

Meie planeedi eest hoolitsemiseks ja kaitseks järgige pärast toote töökölbmatuks muutumist või pärast toote tööea aegumist elektriliste ja elektrooniliste jäätmete käitlemisel kehtivaid riiklikke seadusi ja eeskirju ning viige need ringlusseandmiseks kohalikesse tunnustatud jäätmekäitlusjaamadesse.

EL-is kodus kasutatavate seadmete kasutusest körvaldamine

See sümbol tootel või toote pakendil tähendab, et seadet ei tohi kasutusest kõrvaldamiseks visata olmejäätmete hulka. Olete kohustatud kasutatud elektrilised ja elektroonilised seadmed viima kasutusest kõrvaldamiseks jäätmekäitlusjaama. Kasutusest kõrvaldatud seadmete eraldi kogumine ja ümbertöötlemine aitab säilitada loodusressursse ja tagab, et neid käideldakse viisil, mis ei ole ohtlik inimeste tervisele ja keskkonnale. Kasutatud seadmete jäätmekäitlusjaamade kohta lisateabe saamiseks pöörduge kohaliku omavalitsusse, majapidamisjäätmete käitlusjaama või kauplusesse, kust toote ostsite.

CE-märgis ja vastavusdeklaratsioon

Acer Inc kinnitab käesolevaga, et see LCD-monitor vastab elektromagnetilise ühliduvuse direktiivi 2014/30/EL, madalpinge direktiivi 2014/35/EL, RoHS direktiivi 2011/65/EL põhinõuetele ja muude asjakohaste sätete nõuetele ning direktiivi 2009/125/EK nõuetele, mis käsitleb energiamõjuga toodete ökodisaini raamistiku nõuete kehtestamist.

Aceri monitori otstarve on kuvada elektroonilistest seadmetest saadud videoid ja muud nähtavat teavet.

Tehnilised andmed

LCD-paneel	Juhtsüsteem Värviline TFT LCD-kuvar
	Suurus Laius 27 tolli (69 cm)
	Pikslisamm 0,311 mm (H) x 0,311 mm (V)
	Heledus 250 cd/m	^2 (tavaline)
	Kontrastsus 4000:1 (tavaline)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reaktsiooniaeg 1 ms (VRB)
	Paneeli tüüp VA
	Horisontaalsagedus 270 KHz
	Vertikaalsagedus 48–240 Hz
Värvussügavus 16,7 miljonit värvi
Punkti taktsagedus		HDMI: 340 MHzDP: 360 MHz
Max eraldusvõime		HDMI: 1920×1080, 240 Hz juuresDP: 1920×1080, 240 Hz juures
Automaatselt häälestuv VESA DDCCI / DDC2B
Energiatõhususe klass A
*Aastane energiararve		44 (kWh) (HDMI-sisendiga mudeli jaoks)
Energiatarve (heledusel 200 nitti)	Töörežiimis	30 W (tavaline)
	Unerežiimis	0,5 W (tavaline)
	Väljalülitatud režiimis (ooterežiimis)	0,4 W (tavaline)
Sisendpistmik		DPHDMI, 2 tk
Video sisendsignaal		DPHDMI (ainult HDMI-sisendiga mudel, valikuline)
Ekraani max suurus		Horisontaalne: 608,89 mmVertikaalne: 348,34 mm
Toiteallikas		SISEND: 100–240 V, vahelduvvool, sagedus 50/60 Hz
Ümbritseva keskkonna tingimused		Töötemperatuur: 0° kuni 40°CHoiustamise temperatuur: -20° kuni 60°CSuhteline niiskus: 20% kuni 90%
Mõõtmed		610,5 (L) x 446,3 (K) x 195,9 (S) mm
Mass (neto)		3,9 kg (neto)
Mehhanismi andmed		Kallutamine: -5° kuni +20°Pööramine: EIKõrguse reguleerimine: EITelje ümber pööramine: EIEemaldatav tugijalg: Jah
Välised juhtseadised	Lüliiti/nupud	Toitenupp Kiirklahv 3Kiirklahv 1 Kiirklahv 2
	Funktsioonid	Heledus AimPoint-sihik RežiimKontrastsus Keel SeerianumberSinine valgus Ekraanilekuvatava teate kestusMusta võimendus kestusACM LäbipaistvusÜliteravus Ekraanikuva lukkGamma SisendVärvitemperatuur Allika automaatvalimineRežimid DP vaadesRGB-režiim Lai (dün.) režiimHallskaala režiim Kiirklahvi määramine6-komponendiline värvitoon DDC/CHKomponendiline küllastus HDMI musta taseHelitugevus KiirkäivitusrežiimValigistatud Mängurežiim: MärulHelimoonutused Mängurežiim: VõidusõitKohanduv Mängurežiim: Sportkaadrisünkroonimistehnoloogia PõhiallikasVRB EraldusvõimeVärskendussageduse väärtus H/V-sagedus
Tehnilised andmed erinevad mudeliti ja/või piirkonniti.

Aceri toote kasutusjuhend ja muud dokumendid on saadaval Aceri ametlikul veebisaidil.
* Aastase energiatarbe arvutamise aluseks on tavaline võimsustarve 4 tundi jooksul päevas, 365 päeva aastas.
