HASZNÁLATI ÚTMUTATÓ ED270X ACER

Acer LCD-monitor gyors üzembe helyezési útmutatója (QSG)

Fontos biztonsági utasítások

Olvassa el figyelmesen az alábbi utasításokat.

1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.

2. Kapcsolja ki az LCD-kijelzöt, és húzza ki a hálózati adaptert.

3. Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzőt.
4. Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára.
5. Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy alkohol alapú tisztítószert.

6. Az Acer nem vállal felelősséget az ammónia vagy alkohol alapú tisztítószerek használatából eredő károkért.

7. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, párának vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.

8. Ne fejtsen ki nyomást az LCD-kijelzöre. Ha túl nagy eröt fejt ki a kijelzöre, azzal maradandó károkat okozhat rajta.
9. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie.
10. Az LCD-kijelzőt -20°C–60°C (-4°F–140°F) hömérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen tartományon kívül tárolják, az maradandó károkat okozhat.

11. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:

12. A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült.

13. Folyadék ömlött az LCD-kijelzőre, vagy a kijelző esőnek volt kitéve.
14. Az LCD-monitor vagy burkolata megsérült.

A monitortalp csatlakoztatása

1. Csomagolja ki a monitortalpat és helyezze sima munkafelületre.
2. Csomagolja ki a monitort.
3. Csatlakoztassa a monitorállványkart a talphoz.

• Győződjön meg arról, hogy a talp bepattan a monitorállványkarba. (Kizárólag válogatott modellek esetén)
- Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez. (Kizárólag válogatott modellek esetén)

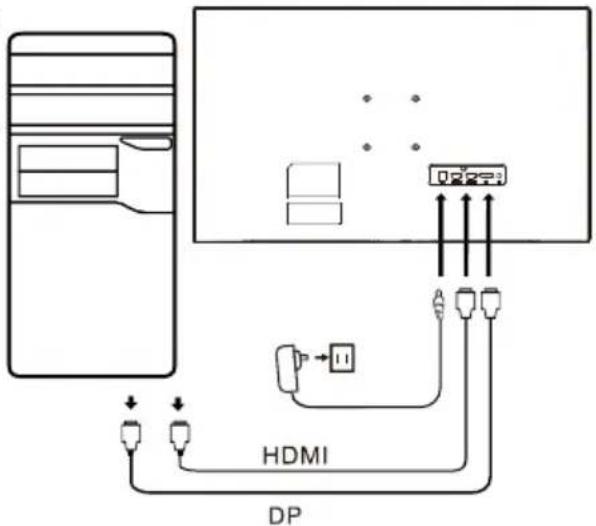

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki az LCD-kijelzőt, és húzza ki a tápkábelt.
2. Csatlakoztassa a digitális kábelt (csak kétbemenetes típus esetén) a. Győződjön meg arról, hogy a monitor és a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-/DP-kábel egyik végét a monitor hátuljához, a másik végét pedig a számítógép HDMI/DP-portjához.

Megjegyzés: A HDMI-kábelek maximális megjelenítési frissítési gyakorisága 240 Hz. A DP-kábelek maximális megjelenítési frissítési gyakorisága 240 Hz.

1. Csatlakoztassa az audiokábelt (csak audiobemeneti modellek esetén) (opcionális)
2. Csatlakoztassa a monitor hálózati adapterét a monitor hátulján található hálózati csatlakozóba.
3. Csatlakoztassa a számítógép tápkábelét és a monitor adapterét egy közeli csatlakozóaljzathoz.

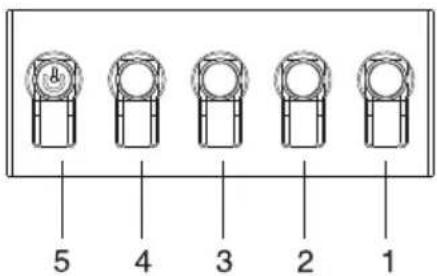

Külső vezérlés

5 4 3 2 1

HDMI 1 HDMI 2 DP Q

Szám Kép Leírás

1 Belépés a főmenübe.

2 Belépés a jelforrás-választó módba.

3 Lépjen be a hangerőszabályozás menübe.

4 A dinamikus kép reakcióidejének gyorsításához.

5 A gomb kikapcsolt készülék esetén bekapcsolja a készüléket; bekapcsolt készüléknél pedig normal lenyomás esetén megjeleníti az üzemmódválasztó menüt, 3 másodpercig történő hosszú lenyomás esetén pedig kikapcsolja a készüléket.

Szabályozó és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközökre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciás energiát generál, használ és sugározhat, és ha nem az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt.

Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha az készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.
• Növelje a távolságot a készülék és a vevő között.
• A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtöl, amelyhez a vevő csatlakozik.
• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz.

Megjegyzés

A monitor sérülésének elkerülése érdekében ne emelje azt fel a talpánál fogva.

Megjegyzés: árnyékolt kábel

Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni.

Megjegyzés: perifériák

A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú korlátozásoknak. Nem hitelesített perifériák használata zavarhatja a rádió- és a televízióvételt.

Megjegyzés

A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére.

Müködtetési feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működtetésnek az alábbi két feltétele van: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályba sorolt digitális készülék megfelel a kanadai ICES-003 specifikációknak:

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok”

Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül.

A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára

A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez és biztosítja, hogy az újrahasznosításra az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányelv, a 2014/35/EU kisfeszültségű irányelv, a 2011/65/EU RoHS irányelv, valamint az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.

Az Acer monitor az elektronikus eszközökröl kapott videók és vizuális információk megjelenítésére szolgál.

SPECIFIKÁCIÓ

LCD-kijelzőpanel	Meghajtórendszer Színes	TFT LCD
	Méret 27" Szé (69 cm)
	Pixelsűrűség 0,311 mm (V) x 0,311 mm (F)
	Fényerő 250 cd/m	^2 (Tipikus)
	Kontraszt 4000:1 (Tipikus)
	Megtekintési szög 178° (V) 178° (F) (CR=10)
	Válasz- idő 1 ms (VRB)
	Panel típusa VA
	Vízsz. frekvencia 270 kHz
	Függ. frekvencia 48 – 240 Hz
Megjeleníthető színek száma 16,7 M szín
Képpont-órajel		HDMI: 340 MHzDP: 360 MHz
Maximális felbontás		HDMI: 1920×1080, 240 HzDP: 1920×1080, 240 Hz
Plug & Play VESA DDCCI/DDC2B
Energiahatékonysági osztály A
* Éves energiafogyasztás 44 (kWh) (HDMI-beviteli) modellhez)
Energiafogyasztás (200 nit°esetén)	Bekapcsolt állapotban 30 W (Tipikus)
	Alvó mód 0,5 W (Tipikus)
	Ki üzemmód (készenlét)	0,4 W (Tipikus)
Bemeneti csatlakozó		DP2 db HDMI
Bemeneti videojel		DPHDMI (Kizárólag HDMI-beviteli modell esetén) (Opció)
Maximális képernyőméret		Vízszintes: 608,89 mmFüggőleges: 348,34 mm
Áramforrás		BEMENET: 100 – 240 V ~ 50/60 Hz
Környezeti feltételek		Működési hőmérséklet: 0° – 40°CTárolási hőmérséklet: -20° – 60°CMűködési páratartalom: 20 – 90%
Méretek		610,5 (Sz) x 446,3 (Ma) x 195,9 (Mé) mm
Tömeg (nettó tömeg)		3,9 kg (nettó)
Mechanizmus Specifikációk		Döntés: -5° – +20°Elforgatás: NemMagasság beállítása: NemKépelforgatás: NemLeszerelhető talp: lgen
Külső kezelőszervek	Kapcsoló/gombok	Főkapcsoló gomb 3. gyorsbillentyű1. gyorsbillentyű 4. gyorsbillentyű2. gyorsbillentyű
	Funkciók	Fényerő Célpont ÜzemmódKontraszt Nyelv SorozatszámKék fény OSD időtúllépés Minden beállításFeketeszint-javítás Átlátszóság visszaállításaACM OSD lezárásaSzuperéles kép BemenetGamma Auto bemenetválasztásSzínhőmérséklet DP formátumÜzemmódok Széles módsRGB mód Billentyűkombináció-kiosztásSzürkeárnyalat üzemmód DDC/CI6 tengelyes színárnyalat HDMI fekete szint6 tengelyes telítettség Gyors indítás módHangerő Játék mód: AkcióNémitás Játék mód: VersenyTúlhajtás Játék mód: SportAdaptív szinkr. Fő jelforrásVRB FelbontásFrissítési gyakoriság szám Vizszintes/függőlegesfrekvencia
A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.
