MANUAL DE UTILIZADOR ED270X ACER

Instruções de segurança importantes

Deve ler atentamente as seguintes instruções.

1. Limpar o ecrã do monitor LCD: primeiro, verificar se o adaptador de corrente que está a usar corresponde às normas elétricas da sua região.

2. Desligar o monitor LCD e retirar o adaptador de corrente.

3. Pulverizar uma solução de limpeza sem solvente no pano e limpar o ecrã com suavidade.
4. Nunca derramar nenhum líquido diretamente sobre o ecrã ou na sua estrutura.

- Não usar produtos de limpeza à base de amoníaco ou álcool no ecrã do monitor LCD ou estrutura.

- A Acer não será responsável por danos resultantes do uso de qualquer produtos de limpeza à base de amoníaco ou de álcool.

1. Não colocar o monitor LCD próximo de uma janela. A exposição à chuva, humidade ou luz solar direta pode causar danos graves ao dispositivo.

2. Não fazer pressão sobre o ecrã LCD. Pressões excessivamente fortes podem causar danos permanentes no monitor.

3. Não retirar a tampa da estrutura nem tentar reparar a máquina autonomamente. Todas as tarefas de manutenção devem ser executadas por um técnico autorizado.
4. Armazenar o monitor LCD num ambiente com uma temperatura entre -20 °C - 60 °C (-4 °F - 140 °F). Podem ocorrer danos permanentes se o monitor LCD for armazenado fora desse intervalo.
5. Desligar o adaptador de corrente do monitor imediatamente e contactar um técnico autorizado se:

- O cabo de sinal entre o monitor e o computador estiver gasto ou danificado.

- O monitor LCD for salpicado com líquido ou se tiver sido exposto a chuva.

- O monitor LCD ou a estrutura estão danificados.

Fixar a base do monitor

1. Desembalar a base do monitor e colocá-la numa superfície de trabalho lisa.
2. Desembalar o monitor.
3. Fixar o braço do suporte do monitor à base.

- Assegurar que a base encaixa no braço do suporte do monitor. (Apenas modelos selecionados)

- Usar uma chave de fenda para rodar o parafuso preto para prender o braço ao monitor. (Apenas modelos selecionados)

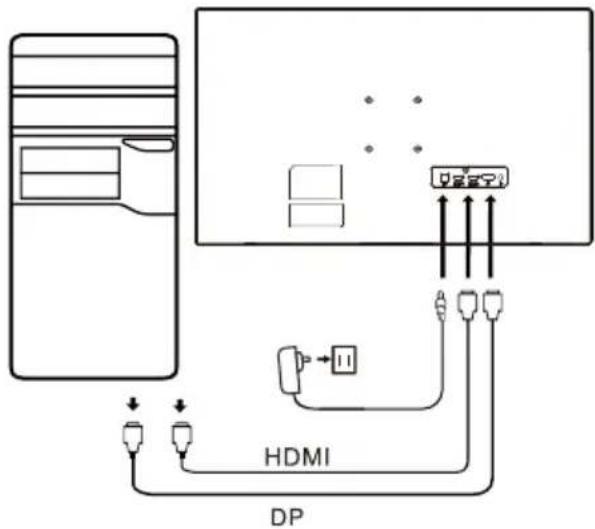

Ligar o monitor ao seu computador

1. Desligar o computador e retirar o cabo de alimentação.
2. Ligar o cabo digital (apenas modelo com entrada dupla)

a. Assegurar que o monitor e o computador estão desligados.

b. Ligar uma extremidade do cabo HDMI/DP à parte traseira do monitor e a outra extremidade à porta HDMI/DP do computador.

Nota: A taxa máxima de refrescamento de visualização para cabos HDMI é de 240 Hz. A taxa máxima de refrescamento de visualização para cabos DP é de 240 Hz.

1. Ligar o cabo áudio (apenas modelos de entrada áudio) (opcional)
2. Ligar o adaptador de energia do monitor à porta de alimentação na traseira do monitor.
3. Ligar o cabo de alimentação do computador e o adaptador de energia do monitor à tomada eléctrica mais próxima.

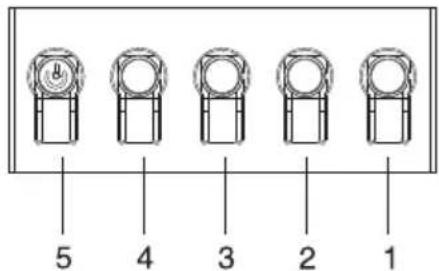

Controlo externo

5 4 3 2 1

Número Imagem Descrição

1 Ir para o menu principal.

2 Entrar no modo de fonte.

3 Entrar no menu de controlo de volume.

4 Acelerar a reação da imagem dinâmica.

5 No estado desligado, premir o botão liga o dispositivo; no estado ligado, premir normalmente o botão entra no menu de troca de modo e premir demoradamente durante 3 segundos desliga o dispositivo.

Declarações regulamentares e de segurança

Declaração FCC

Este equipamento foi testado e considerado estar em conformidade com os limites para o dispositivo digital da Classe B, de acordo com a Parte 15 das normas FCC. Estes limites são concebidos para proporcionar uma proteção significativa contra interferências perigosas quando o equipamento está instalado numa zona residencial. Este equipamento gera, usa e pode irradiar energia de rádio frequência e, se não estiver instalado e se não for usado de acordo com as instruções, pode causar uma interferência às comunicações de rádio.

No entanto, não existe qualquer garantia que a interferência não ocorra numa determinada instalação. Se o dispositivo causar interferências à receção de rádio ou televisão (o que pode ser determinado pelo comando), é recomendável que o utilizador tome uma ou mais das seguintes medidas para eliminar a interferência:

• Reajustar a direção ou posição da antena do recetor.
• Aumentar a distância entre o dispositivo e o recetor.
• Ligar o dispositivo a uma tomada elétrica de um circuito diferente daquele ao qual o recetor está ligado.
• Contactar o revendedor ou um técnico de rádio/TV com experiência para obter ajuda.

Nota

Para evitar danos no monitor, não levantar o monitor usando o suporte.

Nota: cabo blindado

Todas as ligações a outros dispositivos informáticos devem ser realizadas através de cabos blindados para respeitar as regulamentações da diretiva de compatibilidade eletromagnética.

Nota: periféricos

Apenas devem ser ligados ao dispositivo periféricos certificados (dispositivos de entrada/saída, terminais, impressoras etc.) que cumprem os limites da Classe B. O uso de periféricos não certificados pode causar interferência na receção de rádio e televisão.

Nota

Quaisquer alterações ou modificações não aprovadas expressamente pelo fabricante podem anular a autorização para operar com este produto.

Condições de funcionamento

Este dispositivo cumpre com o Artigo 15 das Normas FCC. O funcionamento está sujeito às duas condições seguintes:

(1) este dispositivo não poderá causar interferências prejudiciais, e (2) este dispositivo deve poder aceitar quaisquer interferências recebidas, incluindo interferências que possam causar um funcionamento não desejado.

Este dispositivo digital de Classe B está em conformidade com as especificações da ICES-003 Canadiana.

Nota explicativa sobre "Regulamentos sobre a gestão de reciclagem e eliminação de resíduos de produtos elétricos e eletrónicos"

Para melhor cuidar e proteger o nosso planeta, quando o utilizador já não precisar deste produto ou no fim de vida do produto, deve cumprir com as leis e regulamentos nacionais sobre a reciclagem de resíduos de produtos elétricos e eletrónicos e reciclá-lo através de fabricantes locais com qualificações de reciclagem reconhecidas nacionalmente.

Abandono de equipamentos usados por utilizadores domésticos da UE

Este símbolo no produto ou na embalagem do mesmo indica que o produto não pode ser eliminado com outro lixo doméstico. Ao eliminar dispositivos usados, a responsabilidade de o levar a um ponto de recolha que recicle equipamentos elétricos e eletrónicos usados é sua. A recolha e a reciclagem separada dos resíduos de dispositivos usados no momento da eliminação ajudam a conservar os recursos naturais e a assegurar que a reciclagem se faz de modo a proteger a saúde pública e o meio ambiente. Para mais informações sobre pontos de recolha de dispositivos usados, deve contactar a administração municipal, o serviço de recolha de resíduos domésticos ou a loja onde o produto foi adquirido.

Declaração de Conformidade CE

A Acer Inc., declara por este meio, que este monitor LCD está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva de Compatibilidade Eletromagnética 2014/30/UE, a Diretiva de Baixa Tensão 2014/35/UE, a Diretiva RoHS 2011/65/UE e a Diretiva 2009/125/CE relativa à criação de um quadro para definir os requisitos de conceção ecológica dos produtos que consomem energia.

O monitor Acer destina-se à exibição de vídeo e à apresentação visual de informações obtidas a partir de dispositivos eletrónicos.

ESPECIFICAÇÃO

Ecrã LCD	Sistema de acionamento LCD TFT a cores
	Tamanho 27" W (69 cm)
	Densidade dos pixeis 0,311 mm (H) x 0,311 mm (V)
	Luminosidade 250 cd/m	^2 (habitual)
	Contraste 4000:1 (habitual)
	Ângulo visualizável 178° (H) 178° (V) (CR=10)
	Tempo de Resposta 1 ms (VRB)
	Tipo de ecrã VA
	Frequência H. 270 KHz
	Frequência V. 48 - 240 Hz
Cores do monitor 16,7 M cores
Frequência do relógio		HDMI: 340 MHzDP: 360 MHz
Resolução máxima		HDMI: 1920×1080 @ 240 HzDP: 1920×1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Classe de eficiência energética A
* Consumo anual de energia 44 (kWh) (para modelo com entrada HDMI)
Consumo de energia (em 200 nits)	Modo ligado	30 W (habitual)
	Modo de suspensão	0,5 W (habitual)
	Modo desligado (Em espera)	0,4 W (habitual)
Conetor de entrada		DPHDMI × 2
Sinal de entrada de vídeo		DPHDMI (Apenas modelo com entrada HDMI) (Opcional)
Tamanho máximo do ecrã		Horizontal: 608,89 mmVertical: 348,34 mm
Fonte de alimentação		ENTRADA: 100-240 V~ 50/60 Hz
Considerações ambientais		Temperatura de funcionamento: 0° a 40°CTemperatura de armazenamento: -20° a 60°CHumidade em funcionamento: 20% a 90%
Dimensões		610,5 (L) x 446,3 (A) x 195,9 (P) mm
Peso (Líquido)		3,9 kg (líquido)
Especificações do mecanismo		Inclinação: -5° a +20°Rotação: NãoAjuste de altura: NãoArticulação: NãoBase amovível: Sim
Controlos externos	Interruptor/Botões	Botão de energia Tecla de atalho 3Tecla de atalho 1 Tecla de atalho 4Tecla de atalho 2
	Funções	Luminosidade Ponto de mira ModoContraste Idioma Número de sériesLuz azul Tempo limite OSD Report todas definiçõesIntensif. preto TransparênciaACM Bloquear OSDSuper nitidez EntradaGama Fonte automáticaTemp. Cor Formato DPModos Modo PanorâmicoModo sRGB Atribuição tecla atalhoModo esc. cinza DDC/ICTonalid. 6 eixos Niv. preto HDMISatur. 6 eixos Modo início rám.Volume Mode de jogo: AçãoVolume Sem som Modo de jogo: CorridaTaxa de reação Modo de jogo: DesportoSincronização adaptativa Origem principalVRBNúm freq atualiz ResoluçãoFrequência H/V
As especificações variam consoante o modelo e a região.

Consultar os manuais e outros documentos do seu produto Acer no sítio web de suporte oficial da Acer.
* O consumo energético anual é calculado utilizando o consumo energético habitual quatro horas por dia, 365 dias por ano.

Gula de início rápido do monitor LCD Acer

Instruções importantes sobre segurança

Leia com atenção as instruções a seguir.

1. Limpeza da tela LCD: em primeiro lugar, garanta que o adaptador de energia corresponde aos padrões elétricos da sua região.

2. Desligue o monitor LCD e desconecte o adaptador de energia.

3. Borrife uma solução de limpeza sem solvente no pano e limpe a tela com cuidado.
4. Nunca derrame nenhum líquido diretamente sobre ou no interior da tela, nem de sua caixa.
5. Não utilize nenhum limpador com base em amônia ou álcool na tela do monitor LCD ou na caixa.

6. A Acer não se responsabiliza por danos resultantes do uso de produtos de limpeza à base de amoníaco ou álcool.

7. Não coloque o monitor LCD próximo a uma janela. A exposição a chuva, umidade ou luz solar direta pode causar sérios danos ao aparelho.

8. Não exerça pressão na tela LCD. Uma pressão excessiva pode causar danos permanentes na tela.
9. Não remova o invólucro nem tente consertar o aparelho por conta própria. Todas as tarefas de manutenção devem ser realizadas por um técnico autorizado.
10. O monitor LCD deve ser armazenado em uma sala com temperatura de -20 °C a 60 °C (-4 °C a 140 °F). Podem ocorrer danos permanentes se o monitor for armazenado fora dessa faixa de temperatura.
11. Desconecte o adaptador de energia do monitor imediatamente e entre em contato com um técnico autorizado nos seguintes casos:

- Se o cabo de sinal entre o monitor e o computador estiver desgastado ou danificado.

- Se houver derramamento de líquido no monitor ou se ele for exposto à chuva.

- Se o monitor LCD ou seu invólucro estiver danificado.

Fixar a base do monitor

1. Retire a base do monitor da embalagem e coloque-a em uma superfície de trabalho lisa.
2. Retire o monitor da embalagem.
3. Fixe o braço de suporte do monitor na base.

- Garanta que a base esteja encaixada no suporte. (Somente alguns modelos)

- Para prender o suporte no monitor, use uma chave de fenda para apertar o parafuso preto. (Somente alguns modelos)

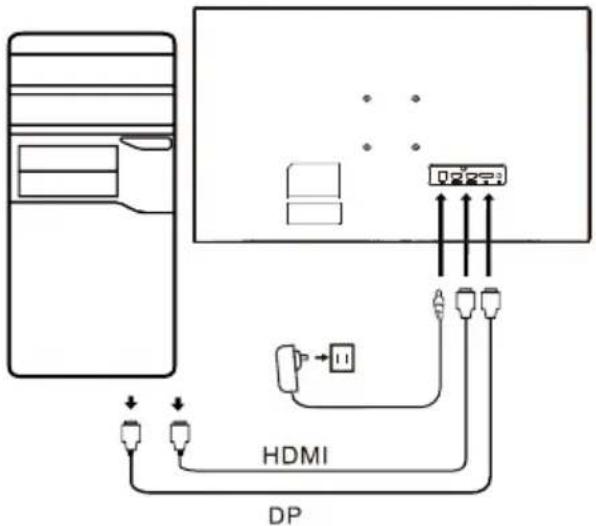

Conectar o monitor ao computador

1. Desligue seu computador e desconecte o cabo de alimentação.
2. Conecte o cabo digital (apenas modelo de entrada dupla)

a. Certifique-se de que o monitor e o computador estejam sem alimentação elétrica.

b. Conecte uma extremidade do cabo HDMI/DP na parte traseira do monitor e a outra extremidade na porta HDMI/DP do seu computador.

Observação: A taxa de atualização máxima da tela para cabos HDMI é de 240 Hz. A taxa de atualização máxima da tela para cabos DP é de 240 Hz.

1. Conecte o cabo de áudio (opcional; disponível somente em modelos com entrada de áudio)
2. Conecte o adaptador de energia do monitor na porta de alimentação na parte traseira do monitor.
3. Conecte o cabo de alimentação do computador e o adaptador de energia do monitor na tomada elétrica mais próxima.

Controles externos

5 4 3 2 1

HDMI 1 HDMI 2 DP Q

Número Imagem Descrição

1 Ir para o menu principal.

2 Selecionar o modo da fonte.

3 Entra no menu de controle de volume.

4 Acelerar a resposta de imagens dinâmicas.

5 No estadã desligado, o botão liga o aparelho ao ser pressionado. No estado ligado, o botão normalmente serve para acessar o menu de troca de modo quando pressionado, ou para desligar o aparelho quando pressionado por 3 segundos.

Declarações de regulamentação e segurança

Declaração da FCC

Este equipamento foi testado e considerado em conformidade com os limites para dispositivos digitais de Classe B, de acordo com a Parte 15 das Normas da FCC. Esses limites foram criados para oferecer proteção razoável contra interferências prejudiciais quando o equipamento está instalado em uma área residencial. Este equipamento gera, usa e pode emitir energia de radiofrequência e, se não for instalado e usado de acordo com as instruções, pode provocar interferência nas comunicações por rádio.

No entanto, não existe garantia de que não haverá interferência em uma instalação específica. Se o dispositivo causar interferência na recepção de rádio ou televisão (o que pode ser verificado pelo comutador), é recomendável adotar uma ou mais das seguintes medidas para eliminar a interferência:

• Reajuste a direção ou posição da antena do receptor.
• Aumente a distância entre o aparelho e o receptor.
• Conecte o aparelho a uma tomada que esteja em um circuito diferente daquele que ao qual o receptor está conectado.
• Fale com seu revendedor ou com um técnico experiente em rádio/TV para obter ajuda.

Observação

Para evitar danos ao monitor, não levante-o usando o suporte.

Nota: cabo blindado

Todas as conexões com outros equipamentos de informática devem ser feitas com cabos blindados para cumprir as normas da EMC.

Nota: periféricos

Apenas periféricos certificados (dispositivos de entrada/saída, terminais, impressoras, etc.) que atendam aos limites da Classe B devem ser conectados ao aparelho. O uso de periféricos não certificados pode causar interferência na recepção de rádio e televisão.

Observação

Alterações ou modificações sem a aprovação expressa do fabricante podem anular a autoridade do usuário para operar este produto.

Condições de operação

Este dispositivo está em conformidade com a Parte 15 das Normas da FCC. A operação está sujeita às duas condições a seguir: (1) este dispositivo não deve causar interferência prejudicial e (2) deve ser capaz de aceitar qualquer interferência recebida, incluindo interferência que possa causar funcionamento indesejado.

Observação: Usuários canadenses

Este dispositivo digital de Classe B está em conformidade com as especificações canadenses ICES-003.

Nota explicativa sobre os "Regulamentos de gestão de reciclagem e destinação final de produtos elétricos e eletrônicos"

Para cuidar e proteger melhor o nosso planeta, quando o usuário não precisar mais deste produto ou ele chegar ao fim de sua vida útil, cumpra as leis e os regulamentos nacionais sobre a reciclagem de resíduos de produtos elétricos e eletrônicos e recicle-os por meio de fabricantes locais com qualificações para reciclagem nacionalmente reconhecidas.

Abandono de resíduos de equipamentos por usuários domésticos da UE

Este símbolo no produto ou na embalagem indica que o produto não deve ser descartado com o lixo doméstico. Ao descartar dispositivos usados, é de sua responsabilidade levá-los a um ponto de coleta que recicle equipamentos elétricos e eletrônicos usados. A coleta e a reciclagem separadas de dispositivos usados no momento do descarte ajudam a conservar os recursos naturais e asseguram que eles sejam reciclados de forma a proteger a saúde pública e o meio ambiente. Para obter mais informações sobre os pontos de reciclagem de dispositivos usados, entre em contato com a prefeitura local, o serviço de coleta de lixo doméstico ou a loja onde adquiriu o produto.

Declaração de conformidade CE

Por meio deste, a Acer Inc. declara que este monitor LCD está em conformidade com os requisitos essenciais e com outras provisões pertinentes da Diretiva EMC 2014/30/EU, da Diretiva de Baixa Tensão 2014/35/EU e da Diretiva RoHS 2011/65/EU e Diretiva 2009/125/EC, considerando o estabelecimento de uma estrutura para implementação de requisitos de design ecológico para produtos relacionados com energia.

O monitor Acer se destina a vídeo e à exibição visual de informações obtidas a partir de dispositivos eletrônicos.

ESPECIFICAÇÕES

Painel LCD	Sistema de condução LCD colorido TFT
	Tamanho 27"W (69 cm)
	Distância entre pixels 0,311 mm	(H) x 0,311 mm (V)
	Brilho 250 cd/m	^2 (tipico)
	Contraste 4000:1 (tipico)
	Ângulo visualizável 178° (H), 178° (V) (CR=10)
	Tempo de resposta 1 ms (VRB)
	Tipo de painel VA
	Frequência H 270 KHz
	Frequência V 48 - 240 Hz
Cores da tela 16,7 milhões de cores
Relógio de pontos		HDMI: 340 MHzDP: 360 MHz
Resolução máxima		HDMI: 1920×1080 a 240 HzDP: 1920×1080 a 240 Hz
Plug & Play VESA DDCCI/DDC2B
Classe de eficiência energética A
* Consumo anual de energia 44 (kWh) (para modelo com entrada HDMI)
Consumo de energia (a 200 nits)	Modo Ligado 30 W (típico)
	Modo Dormir 0,5 W (típico)
	Modo desligado (stand by)	0,4 W (típico)
Conector de entrada		DPHDMI × 2
Sinal de entrada de vídeo		DPHDMI (somente modelo com entrada HDMI) (opcional)
Tamanho máximo da tela		Horizontal: 608,89 mmVertical: 348,34 mm
Fonte de Alimentação		ENTRADA: 100-240 V ~ 50/60 Hz
Considerações ambientais		Temperatura de operação: 0 ° a 40 °CTemperatura de armazenamento: -20 ° a 60 °CUmidade de operação: 20% a 90%
Dimensões		610,5 (L) x 446,3 (A) x 195,9 (P) mm
Peso (P. L.) 3,9 kg (líquido)
Especificações do mecanismo		Inclinação: -5° a +20°Articulação giratória: NãoRegulagem de altura: NãoPivô: NãoPé de suporte destacável: Sim
Controles externos	Interruptores/botões	Botão liga/desliga Tecla de atalho 3Tecla de atalho 1 Tecla de atalho 4
	Funções	Brilho Ponto alvo ModoContraste Idioma Número de SérieNível de azul Tempo limite OSD Redefinir TodasAumento de Preto Transparência ConfigACM Bloqueio OSDSuper Nitidez EntradaGama Fonte AutoTemp. de cor Formato DPModos Wide ModeModo sRGB Designação de AtalhoModo Esc.Cinza DDC/ICMatiz 6-eixos Nível preto HDMISatur.6-eixos Modo Início Ráp.Volume Modo de jogo: AçãoMudo Modo de jogo: CorridaTx Reac.Tela Modo de jogo: EsportesSincronização adaptável Fonte PrincipalVRB ResoluçãoNum taxa atualiz Frequência H/V
As especificações podem variar dependendo do modelo e/ou da região.

Você pode encontrar os manuais e outros documentos do seu produto Acer no site oficial de suporte da Acer.
* O consumo de energia anual é calculado com base no consumo de energia típico por 4 horas por dia, 365 dias por ano.

Declaração de Conformidade

Nós,

Acer Incorporated

Designação comercial:

ACER

Número do modelo:

ED270

Número SKU:

ED270 xxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, ou espaço em branco)

Nós, Acer Incorporated, sob nossa inteira responsabilidade, que o produto acima descrito está conforme a legislação de harmonização relevante da União, e que a Diretiva infra, e seguintes normas harmonizadas e/ou outras normas relevantes foram aplicadas:

Diretiva CEM: 2014/30/UE

EN55032:2015 Class B

EN 55035:2017

EN61000-3-2:2019 Class D

EN61000-3-3:2013

Diretiva LVD: 2014/35/UE

EN62368-1:2014+All

Diretiva RSP: 2011/65/UE

EN 50581:2012

Regulamentação (CE) N°. 1275/2008; EN 50564:2011

Ano a começar a fixação da marca CE: 2020.
