ED270X - Monitors ACER - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA ED270X ACER

Svarīgi norādījumi par drošību

Rūpīgi izlasiet šos norādījumus.

1. LCD displeja ekrāna tīrīšana: vispirms pārliecinieties, ka izmantotais strāvas adapteris atbilst elektrostandartiem jūsu regionā.

2. Izslēdziet LCD monitoru un atvienojiet strāvas adapteri.

3. Izsmidziniet tīrīšanas škīdumu, kas nesatur škīdinātāju, uz lupatas un noslaukiet ekrānu.
4. Nekad nesmidziniet škidrumu tieši uz ekrāna vai tā korpusa.
5. LCD monitora ekrāna un korpusa tirišanai nelietojiet nekādus līdzekļus uz amonjaka vai spirta bāzes.

6. Acer neuznemas atbildību par bojājumiem, kas radušies, izmantojot tīrīšanas līdzeklus uz amonjaka vai spirta bāzes.

7. Nenovietojiet LCD displeju blakus logam. Paklaušana lietum, mitrumam vai tiešai saules gaismai var radīt nopietnus ierīces bojājumus.

8. Nespiediet LCD ekrānu. Pārmērīgi spēcīga spiešana var radīt neatgriezeniskus bojājumus displejam.
9. Nenonemiet korpusu un nemēginiet pats labot ierīci. Visi apkopes darbi ir jāveic pilnvarotam tehnikim.
10. Glabājiet LCD displeju telpā ar temperatūru no -20°C līdz 60°C. Glabājot LCD displeju ārpus šī diapazona, var rasties neatgriezeniski bojājumi.

11. Atvienojiet monitora strāvas adapteri nekavējoties un sazinieties ar pilnvarotu tehniki šādos gadījumos:

12. Signāla kabelis starp monitoru un datoru ir nolietojies vai bojāts.

13. Uz LCD displeja nokluvis škidrums vai displejs ir bijis paklauts lietum.
14. LCD monitora ekrāns vai korpuss ir bojāts.

Monitora pamatnes piestiprināšana

1. Izpakojiet monitora pamatni un novietojiet to uz līdzenas darba virsmas.
2. Izpakojiet monitoru.

3. Piestipriniet monitora statīva kronšteinu pamatnei.

4. Pärliecinieties, ka pamatne nofiksējas monitora statīva kronšteinā. (Tikai atseviškiem modeliem)

5. Izmantojiet skrūvgriezi, lai pagrieztu melno skrūvi un nostiprinātu kronšteinu pie displeja. (Tikai atseviškiem modeliem)

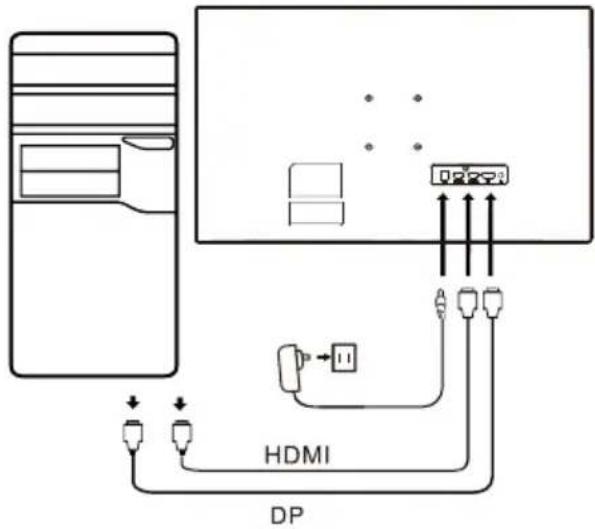

Monitora savienošana ar datoru

1. Izslēdziet datoru un atvienojiet strāvas vadu.
2. Savienojiet digitālo kabeli (tikai divievades modelim)

a. Pārliecinieties, ka monitors un dators ir izslēgti.
b. Savienojiet HDMI/DP kabeja vienu galu ar monitora aizmuguri, bet otru galu ar datora HDMI/DP portu.

Piezime: Maksimālā displeja atsvaidzes intensitāte HDMI kabeliem ir 240 Hz. Maksimālā displeja atsvaidzes intensitāte DP kabeliem ir 240 Hz.

1. Savienojiet audio kabeli (tikai audio ieejas modeliem) (izvēles)
2. lespraudiet monitora strāvas adapteri barošanas portā monitora aizmugurē.
3. lespraudiet datora barošanas kabeli un monitora strāvas adapteri tuvumā esošā kontaktligzdā.

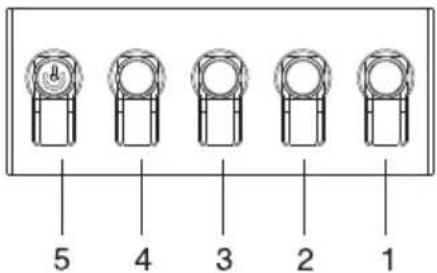

Ārējā vadība

5 4 3 2 1

HDMI 1 HDMI 2 DP Q

Numurs Attëls Apraksts

1 Doties uz galveno izvēlni.
2 Izvēlēties avota režīmu.
3 Atvērt skaluma vadības izvēlni.
4 Paātrināt dinamiska attēla reakciju.
5	Izslēgtā stāvoklī nospiežot pogu, ierīce tiek ieslēgta; ieslēgtā stāvoklī nospiežot pogu, tiek atvērta režīma pārslēgšanas izvēlne, bet, nospiežot pogu uz 3 sekundēm, ierīce tiek izslēgta.

Regulatīvi un drošības paziņojumi

FCC paziņojums

Šī iekārta ir testēta un atzīta par atbilstošu B klases digitālās ierīces ierobežojumiem saskaņā ar FCC noteikumu 15. sadalu. Šie ierobežojumi ir noteikti, lai nodrošinātu saprātīgu aizsardzību pret kaitīgiem traucējumiem, ja iekārta ir uzstādīta dzīvojamā zonā. Šī iekārta rada, izmanto un var izstarot radiofrekvenču energiju, un, ja tā netiek uzstādīta un lietota atbilstoši norādījumiem, var radīt traucējumus radiosakariem.

Tomēr nav garantijas, ka traucējumi netiks radīti konkrētas uzstādīšanas rezultātā. Ja ierīce rada traucējumus radio vai televīzijas uztveršanai (ko var noteikt ar sadaliekārtu), lietotājam ieteicams veikt vienu vai vairākus no minētajiem pasākumiem traucējumu novēršanai:

• Noregulējiet uztvērēja antenas virzienu vai pozīciju.
• Palieliniet attālumu starp ierīci un uztvērēju.
• Savienojiet ierīces barošanas kabeli ar kontaktligzdu, kas neatrodas ħēdē, kurā pieslēgts uztvērējs.
• Vērsieties pēc palīdzības pie pārdevēja vai pieredzējuša radio/TV tehnika.

Piezīme

Lai neradītu bojājumus monitoram, neceliet monitoru, turot aiz statīva.

Piezīme: ekranēts kabelis

Visi savienojumi ar citām ierīcēm jāizveido, izmantojot ekranētus kabelus, lai nodrošinātu atbilstību EMC noteikumiem.

Piezīme: perifērijas ierīces

Ar ierīci drīkst savienot tikai perifērijas ierīces (ievades/izvades ierīces, terminālus, printerus utt.), kas atbilst B klases ierobežojumiem. Izmantojot nesertificētas perifērijas ierīces, iespējami traucējumi radio un televīzijas uztveršanai.

Piezīme

Jebkādas izmaiņas vai pārveidojumi, ko ražotājs nav skaidri apstiprinājis, var anulēt lietotāja tiesības lietot šo izstrādājumu.

Lietošanas apstākli

Šī ierīce atbilst FCC (Federālās sakaru komisijas) noteikumu 15. sadaļas prasībām. Ekspluatācija ir pakļauta šādiem diviem nosacījumiem: (1) šī ierīce nedrīkst radīt kaitīgus traucējumus, un (2) šai ierīcei ir jāspēj pieņemt jebkādi traucējumi, tostarp traucējumi, kas var radīt nevēlamu darbību.

Piezīme: Lietotājiem Kanādā

Šī B klases digitālā ierīce atbilst Kanādas ICES-003 specifikācijām.

Paskaidrojoša piezīme attiecībā uz “Noteikumiem par elektrisko un elektronisko iekārtu atkritumu pārstrādi un likvidēšanu”

Kad lietotājam izstrādājums vairs nav vajadzīgs vai izstrādājums ir nolietots, lai sekmīgāk rūpētos par mūsu planētu un aizsargātu to, lūdzu, ievērojiet valsts likumus un noteikumus par elektrisko un elektronisko iekārtu atkritumiem un nododiet to pārstrādei vietējiem ražotājiem ar valsts atzītu pārstrādes kvalifikāciju.

Atbrīvošanās no iekārtu atkritumiem ES mājsaimniecībās

Šis simbols uz izstrādājuma vai iepakojuma norāda, ka izstrādājumu nedrīkst izmest sadzīves atkritumos. Atbrīvojoties no lietotām ierīcēm, jūs esat atbildīgs par nodošanu savākšanas punktā, lai pārstrādātu lietotas elektriskās un elektroniskās iekārtas. Lietotu ierīču atseviška savākšana un pārstrāde palīdz saglabāt dabas resursus un nodrošina, ka tās tiek pārstrādātas, aizsargājot cilvēku veselību un vidi. Lai uzzinātu vairāk par lietotu ierīču pārstrādes punktiem, lūdzu, sazinieties ar vietējo pilsētas iestādi, sadzīves atkritumu likvidēšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

CE atbilstības deklarācija

Ar šo Acer Inc. paziņo, ka šis šķidro kristālu displeja monitors atbilst Elektromagnētiskās savietojamības direktīvas 2014/30/ES, Zemsprieguma direktīvas 2014/35/ES, RoHS direktīvas 2011/65/ES un Direktīvas 2009/125/EK, ar ko izveido sistēmu, lai noteiktu ekodizaina prasības ar energiju saistītiem ražojumiem, pamatprasībām un citiem būtiskiem noteikumiem.

Acer monitors ir paredzēts, lai attēlotu video un informāciju, kas iegūta no elektroniskām ierīcēm.

SPECIFIKĀCIJAS

LCD panelis	Vadības sistēma TFT krāsu LCD displejs
	Izmēri Platums: 27 collas (69 cm)
	Pikseļu solis 0,311 mm (H) x 0,311 mm (V)
	Spilgtums 250 cd/m	^2 (parasti)
	Kontrasts 4000:1 (parasti)
	Skatīšanas lenķis 178° (H) 178° (V) (CR=10)
	Reaģēšanas laiks 1 ms (VRB)
	Paneļa tips VA
	Horizontālā frekvence 270 KHz
	Vertikālā frekvence 48 - 240 Hz
Displeja krāsas 16,7 miljoni krāsu
Attēla punktu sinhronizators		HDMI: 340 MHzDP: 360 MHz
Maksimālā izšķirtspēja		HDMI: 1920×1080 pie 240 HzDP: 1920×1080 pie 240 Hz
Standarts Plug & Play VESA DDCCI/DDC2B
Energoefektivitātes klase A
* Elektroenerģijas patērinš gadā 44 (kWh) (HDMI ievades modelim)
Enerģijas patērinš(pie 200 nitiem)	leslēgšanas režīms 30 W (parasti)
	Miega režīms	0,5 W (parasti)
	Izslēgts stāvoklis (gaidstāve)	0,4 W (parasti)
leejas savienotājs		DPHDMI × 2
levades video signāls		DPHDMI (tikai HDMI ievades modelim) (izvēles)
Maksimālie ekrāna izmēri		Horizontāli: 608,89 mmVertikāli: 348,34 mm
Barošanas avots		IEVADE: 100-240 V~ 50/60 Hz
Vides apstāklj		Darba temperatūra: no 0° līdz 40°CGlabāšanas temperatūra: no -20° līdz 60°CDarba mitrums: no 20% līdz 90%
Izmēri		610,5 (P) x 446,3 (A) x 195,9 (Dz) mm
Svars (neto)		3,9 kg (neto)
Mehānisma specifikācijas		Noliekšana: no -5° līdz +20°Grozāmība: NēAugstuma pielāgošana: NēGriešana ap asi: NēNoņemama statne: Jā
Ārējā vadība	Slēdzis/Pogas	Barošanas poga 3. karstais taustiņš1. karstais taustiņš 4. karstais taustiņš
	Funkcijas	Spilgtums Mērkēšanas punkts RežīmsKontrasts Valoda Sērijas numursZilā gaisma Ekrāna displeja noildze Atiestaftī visusMelnās krāsas Caurredzamība iestatījumuspastiprināšana Ekrāna displeja bloķēšanaACM levadeIzcils asums Automātisks avotsGamma DP formātsKrāsu temperatūra Platekrāna režīmsRežīmi Karsto taustiņu piešķiršanasRGB režīms DDC/CIPelēktonu režīms HDMI melnās krāsasSešu asu nokrāsa IīmenisSešu asu piesātinājums Ātrās palaišanas režīmsSkalums Spēļu režīms: Aktīva darbībaIzslēgt skaņu Spēļu režīms: SacīkstesOver Drive Spēļu režīms: SportsAdaptīvā sinhronizācija Galvenais avotsVRB IzšķirtspējaAtsvaidzes intensitāte H/V frekvence
Specifikācijas atšķiras atkarībā no modela un / vai modela.

Acer izstrādājuma rokasgrāmatas un citi dokumenti ir pieejami oficiālajā Acer atbalsta tīmekļa vietnē.
* Energijas patērinš gadā tiek aprēkināts, izmantojot parastu energijas patērinu - 4 stundas dienā, 365 dienās gadā.
