GEBRUIKSAANWIJZING ED270X ACER

Belangrijke veiligheidsaanwijzingen

Lees de volgende aanwijzingen zorgvuldig.

1. Het LCD-scherm reinigen: controleer eerst of de stroomadapter die u gebruikt compatibel is met de elektriciteitsnormen voor uw regio.

2. Schakel de LCD-monitor uit en koppel de stroomadapter los.

3. Spuit wat schoonmaakmiddel zonder oplosmiddelen op een doekje en veeg het scherm voorzichtig af.
4. Laat vloeistoffen nooit direct op of in het scherm of de behuizing ervan terechtkomen.
5. Gebruik op het LCD-scherm of de behuizing ervan geen schoonmaakmiddelen op ammoniak- of alcoholbasis.

6. Acer kan niet aansprakelijk worden gesteld voor schade voortvloeiende uit het gebruik van schoonmaakmiddelen op ammoniak- of alcoholbasis.

7. Plaats het LCD-scherm niet in de buurt van een raam. Blootstelling aan regen, vocht of direct zonlicht kan het apparaat ernstig beschadigen.

8. Niet op het LCD-scherm drukken. Met teveel kracht op het scherm drukken kan tot permanente beschadiging leiden.
9. Verwijder nooit de behuizing en probeer het apparaat niet zelf te repareren. Alle onderhoudsingrepen moeten worden uitgevoerd door een bevoegde elektromonteur.
10. Berg de LCD-display op in een kamer met een temperatuur tussen -20°C - 60°C (-4°F - 140°F). Als u de LCD-display buiten dit temperatuurbereik opbergt, dan kan dat tot permanente beschadiging leiden.
11. Koppel de stroomadapter van de monitor onmiddellijk los en neem contact op met een bevoegde elektromonteur als:

- De signaalkabel tussen de monitor en computer versleten of beschadigd is.

- Vloeistof op de LCD-display is gemorst of het apparaat is blootgesteld aan regen.

- De monitor of behuizing is beschadigd.

Bevestig het voetstuk aan de monitor

1. Pak het voetstuk van de monitor uit en plaats deze op een glad werkoppervlak.
2. Pak de monitor uit.
3. Bevestig de arm van de monitorsteun op het voetstuk.

- Zorg ervoor dat het voetstuk in de arm van de monitorsteun klikt. (Alleen bepaalde modellen)

- Gebruik een schroevendraaier om de zwarte schroef vast te draaien en de arm stevig op de display te bevestigen. (Alleen bepaalde modellen)

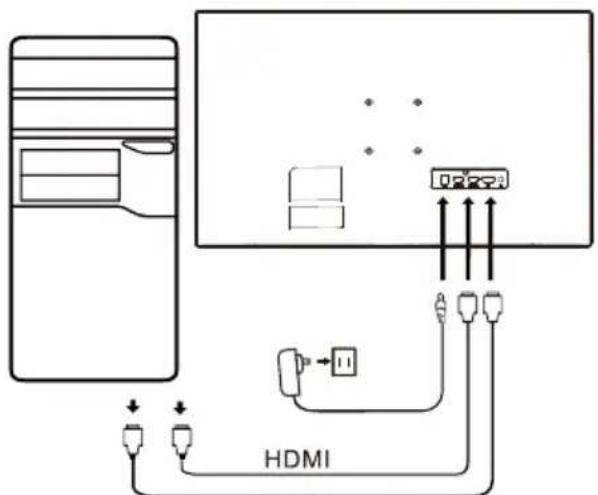

Sluit de monitor aan op uw computer

1. Schakel uw computer uit en koppel de voedingskabel los.
2. Sluit digitale kabel aan (alleen model met dubbele ingang)
   a. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
   b. Sluit het ene uiteinde van de HDMI-/DP-kabel aan op de achterzijde van de monitor en het andere uiteinde op de HDMI-/DP-poort van uw computer.

Opmerking: De maximale verversnelheid van de display voor HDMI-kabels is 240 Hz. De maximale verversnelheid van de display voor DP-kabels is 240 Hz.

1. Sluit de audiokabel aan (alleen modellen met audio-ingang) (optioneel)
2. Steek de stroomadapter van de monitor in de voedingspoort op de achterzijde van de monitor.
3. Steek de voedingskabel van de computer en de stroomadapter van de monitor in een nabijgelegen stopcontact.

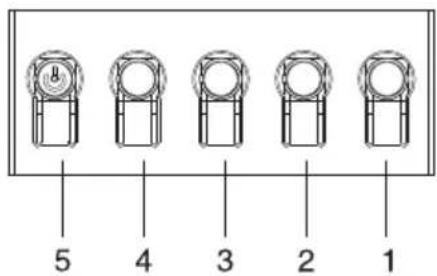

Externe bedlening

5 4 3 2 1

DP HDMI 1 HDMI 2 DP Q

Nummer Beeld Beschrijving

1 Het hoofdmenu openen.

2 De bronmodus openen.

3 Het volumeregelingsmenu openen.

4 De reactie van het dynamische beeld versnellen.

5 Druk met het apparaat uitgeschakeld op deze toets om het apparaat in te schakelen; wanneer het apparaat is ingeschakeld, drukt u op deze toets om gewoonlijk het modusmenu te openen of houdt u de toets 3 seconden ingedrukt om het apparaat uit te schakelen.

Regelgeving- en veiligheidsverklaringen

FCC-verklaring

Deze apparatuur is getest en in overeenstemming bevonden met de limieten voor een Klasse B digitaal apparaat, overeenkomstig Deel 15 van de FCC-richtlijnen. Deze normen zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storing bij installatie in een woonwijk. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en, wanneer niet geïnstalleerd en gebruikt volgens de instructies, kan storing veroorzaken in radiocommunicaties.

Het kan echter niet worden gegarandeerd dat er geen interferentie zal optreden in een specifieke installatie. Als het apparaat inderdaad storing veroorzaakt in radio- of televisieontvangst (te bepalen door de apparatuur uit en in te schakelen), dan wordt de gebruiker aangeraden een of meer van de volgende maatregelen te treffen om de interferentie te elimineren:

• Pas de richting of positie van de ontvangstantenne aan.
• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een stopcontact dat deel uitmaakt van een ander circuit dan waarop de ontvanger is aangesloten.
• Neem contact op met uw winkelier of een ervaren radio-/tv-elektromonteur voor hulp.

Opmerking

Om beschadiging aan de monitor te voorkomen, dient u deze niet op te tillen door het voetstuk te gebruiken.

Opmerking: afgeschermde kabel

Alle aansluitingen op andere computerapparatuur moeten met afgeschermde kabels tot stand worden gebracht, overeenkomstig EMC-richtlijnen.

Opmerking: randapparatuur

Alleen gecertificeerde randapparatuur (ingangs-/uitgangsapparatuur, terminals, printers, enz.) die voldoen aan de limieten van Klasse B apparatuur dienen op het apparaat te worden aangesloten. Gebruik van niet-gecertificeerde randapparatuur kan storing veroorzaken in radio- of televisieontvangst.

Opmerking

Wijzigingen of modificaties niet uitdrukkelijk goedgekeurd door de fabrikant kunnen het recht van de gebruiker op het gebruik van dit product ongeldig verklaren.

Gebruiksvoorwaarden

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet alle ontvangen interferentie kunnen accepteren, waaronder interferentie die tot een ongewenste werking kan leiden.

Opmerking: Canadese gebruikers

Dit Klasse B digitale apparaat voldoet aan Canadese ICES-003-specificaties.

Uitleg over "Richtlijnen m.b.t. het Beheer van de Recycling en Verwijdering van Elektrische en Elektronische Afvalapparatuur"

Wanneer de gebruiker dit product niet langer nodig heeft of het apparaat is aan het einde van zijn levensduur, volg dan a.u.b. de nationale wetgeving en richtlijnen m.b.t. het de recycling van elektrische en elektronische afvalproducten om ons milieu te beschermen en laat het product recyclen door plaatselijke fabrikanten met nationaal herkende recyclingkwalificaties.

Verwijdering van afvalapparatuur voor huishoudelijke gebruikers in de EU

Dit symbool op het product of op de verpakking ervan geeft aan dat het product niet mag worden afgevoerd met ander huishoudelijk afval. Wanneer u verbruikte apparatuur afdankt, dan is het uw verantwoordelijkheid deze naar een inzamelpunt te brengen voor de recycling van elektrische en elektronische apparaten. De gescheiden inzameling en recycling van verbruikte apparaten wanneer deze worden afgedankt helpen natuurlijke grondstoffen te behouden en zorgen ervoor dat de apparaten worden hergebruikt op een wijze die de volksgezondheid en het milieu beschermen. Voor meer informatie over inzamelpunten voor de recycling van verbruikte apparatuur, kunt u contact opnemen met uw gemeente, afvoerdiensten voor huishoudelijk afval of de winkel waar u het product had aangeschaft,

CE-verklaring van conformiteit

Acer Inc. verklaart hierbij dat deze LCD-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van EMC-richtlijn 2014/30/EU, Laagspanningsrichtlijn 2014/35/EU, en RoHS-richtlijn 2011/65/EU en Richtlijn 2009/125/EC betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energieverbruikende producten.

Monitors van Acer zijn bestemd voor video en visuele weergave van informatie verkregen van elektronische apparatuur.

SPECIFICATIES

LCD-scherm	Besturingssysteem TFT LCD-kleurenscherm
	Afmetingen 27"B (69 cm)
	Pixel pitch 0,311 mm (H) x 0,311 mm (V)
	Helderheid 250 cd/m	^2 (typisch)
	Contrast 4000:1 (typisch)
	Weergavehoek 178° (H) 178° (V) (CR=10)
	Reactietijd 1 ms (VRB)
	Schermtype VA
	H-frequentie 270 KHz
	V-frequentie 48 - 240 Hz
Weergavekleuren 16,7 M kleur
Dotklok		HDMI: 340 MHzDP: 360 MHz
Maximale resolutie		HDMI: 1920×1080 @ 240 HzDP: 1920×1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Energie-efficiëntieklasse A
* Jaarlijks energieverbruik 44 (kWh) (alleen modellen met HDMI-ingang)
Stroomverbruik (op 200 nits)	Ingeschakelde modus 30 W (typisch)
	Slaapmodus	0,5 W (typisch)
	Uitgeschakelde modus (stand-by)	0,4 W (typisch)
Ingangsconnector		DPHDMI × 2
Invoer videosignaal		DPHDMI (alleen modellen met HDMI-ingang) (optioneel)
Maximale schermafmeting		Horizontaal: 608,89 mmVerticaal: 348,34 mm
Voedingsbron		INGANG: 100-240 V~ 50/60 Hz
Omgevingsvoorwaarden		Bedrijfstemp.: 0° tot 40°COpslagtemp.: -20° tot 60°CGebruiksvochtigheid: 20% tot 90%
Afmetingen		610,5 (B) x 446,3 (H) x 195,9 (D) mm
Gewicht (netto)		3,9 kg (netto)
Mechanismespecificaties		Kantelen: -5° tot +20°Draaien: NeeHoogteafstelling: NeeRoteren: NeeVerwijderbare voet: Ja
Externe bediening	Schakelaar/toetsen	Aan-/uitknop Hotkey 3Hotkey 1 Hotkey 4Hotkey 2
	Functies	Helderheid Richtpunt ModusContrast Taal SerienummerBlauw licht Time-out OSD Alle inst. ResettenZwartversterking DoorzichtigheidACM OSD vergrendelenSuperscherpte IngangGamma Autom. BronKleurtemp. DP-formaatModi BreedbeeldmodussRGB-modus SneltoetstoewijzingGrijswaarden DDC/CI6-assige tint HDMI zwartniveau6-as verzadigen SnelstartmodusVolume Spelmodus: ActieDempen Spelmodus: RaceOver Drive Spelmodus: SportAdaptieve synch HoofdbronVRB ResolutieVernieuwingst. H/V-frequentie
Specificaties kunnen per regio en/of model verschillen.

Handleidingen en andere documenten voor uw Acer-product kunt u vinden op de officiële Acer-ondersteuningswebsite.
* Jaarlijks energieverbruik is berekend op basis van standaard stroomverbruik 4 uur per dag, 365 dagen per jaar.

Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:

EMC-richtlijn: 2014/30/EU

EN55032:2015 Class B

EN 55035:2017

EN61000-3-2:2019 Class D

EN61000-3-3:2013

LVD-richtlijn: 2014/35/EU

EN62368-1:2014+All

RoHS-richtlijn: 2011/65/EU

EN 50581:2012

☒ ErP-richtlijn: 2009/125/EG

☒ Verordening (EG) nr. 1275/2008; EN 50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2020.
