ED270X - 显示器 ACER - 免费用户手册

产品类型	27英寸LED显示器
品牌	宏碁
型号	ED270X
屏幕尺寸	27英寸（69厘米）
面板类型	VA
最大分辨率	1920 x 1080 @ 240赫兹
刷新率	240赫兹
响应时间	1毫秒（VRB）
亮度	250 cd/m²（典型值）
对比度	4000:1（典型值）
可视角度	178°水平/178°垂直
显示色彩	1670万
输入接口	1个DP，2个HDMI
电源	100-240V ~ 50/60赫兹
功耗（开机）	30瓦（典型值）
功耗（待机）	0.5瓦（典型值）
尺寸（长x宽x高）	610.5 x 446.3 x 195.9毫米
净重	3.9千克
倾斜角度	-5°至+20°
可拆卸底座	是
主要功能	自适应同步，VRB，游戏模式（动作，赛车，运动），瞄准点，超清晰度，伽马等
清洁	使用柔软干布搭配无溶剂清洁液；不要直接喷洒；避免使用氨水/酒精。
工作温度	0°C至40°C
存储温度	-20°C至60°C
能效等级	A

常见问题 - ED270X ACER

如何将显示器连接到电脑？

关闭电脑和显示器，然后将HDMI或DP线缆（根据您的型号）连接到显示器背面和电脑上。接着连接显示器的电源适配器，并打开两个设备。

支持的最大刷新率是多少？

显示器通过HDMI和DP端口支持最高240赫兹，分辨率为1920x1080。

如何清洁液晶屏幕？

关闭显示器并拔掉电源。使用略微湿润的柔软干布，搭配无溶剂清洁液。切勿将液体直接喷在屏幕上，避免使用含氨或酒精的产品。

如果图像不显示怎么办？

检查线缆是否正确连接，显示器是否已开机。确保选择的输入源（HDMI/DP）与电脑的输入一致。尝试重启两个设备。

如何开启游戏模式？

按下专用的快捷键（快捷键1、2、3或4）进入快速设置。您可以通过OSD菜单选择预设模式，如动作、赛车或运动。

我可以调节显示器的高度吗？

不行，ED270X型号不具备高度调节功能。倾斜角度可调范围为-5°至+20°。

什么是VRB技术？

VRB（视觉响应增强）将响应时间降至1毫秒，以减少运动模糊，非常适合快速游戏。您可以在OSD菜单中启用它。

显示器是否兼容自适应同步技术？

是的，显示器支持自适应同步，可同步刷新率与显卡，消除画面撕裂。

如何恢复出厂设置？

通过主按钮进入OSD菜单，然后进入“设置”菜单，选择“重置所有设置”。确认后恢复默认值。

待机功耗是多少？

在待机模式下，显示器功耗约为0.5瓦（典型值）。在关机模式下，功耗为0.4瓦。

用户手册 ED270X ACER

Acer 液晶顯示器快速使用指南 (QSG)

重要安全說明

請詳閱下列說明。

1. 清潔液晶顯示器螢幕：首先，確保所使用的電源轉接器符合您所在地區的電氣標準。

· 關閉液晶顯示器，然後拔下電源轉接器。將無溶劑的清潔溶液噴到抹布上，然後輕輕擦拭螢幕。切勿讓任何液體直接濺到螢幕或外殼的上面或裡面。請勿在液晶顯示器螢幕或外殼上使用任何基於氨或酒精的清潔劑。對於使用任何基於氨或酒精的清潔劑而造成的損壞，Acer 概不負責。

1. 請勿將液晶顯示器放在窗戶附近。淋到雨、沾到濕氣或陽光直射會造成裝置嚴重損壞。
2. 請勿在液晶螢幕上按壓。過度用力按壓會造成顯示器永久損壞。
3. 請勿卸下外殼或嘗試自行修理機器。所有維護工作均應由經授權的技術人員進行。
4. 將液晶顯示器存放在溫度介於 -20°C 至 60°C（-4°F 至 140°F）之間的房間裡。如果液晶顯示器存放在超出此範圍的地方，則可能導致永久損壞。
5. 如果出現以下情況，請立即拔下顯示器的電源轉接器並聯絡經授權的技術人員：

· 顯示器與電腦之間的訊號線磨損或損壞。 · 液體濺到液晶顯示器上或顯示器淋到雨。 · 液晶顯示器或外殼受損。

安裝顯示器基座

1. 打開顯示器基座的包裝，然後將基座放在光滑的工作表面上。
2. 打開顯示器的包裝
3. 將顯示器支架臂接到基座。

确保底座卡入显示器支架臂。（仅限所选型号）

使用螺丝刀转动黑色螺丝，将臂件固定到显示器。（仅限所选型号）

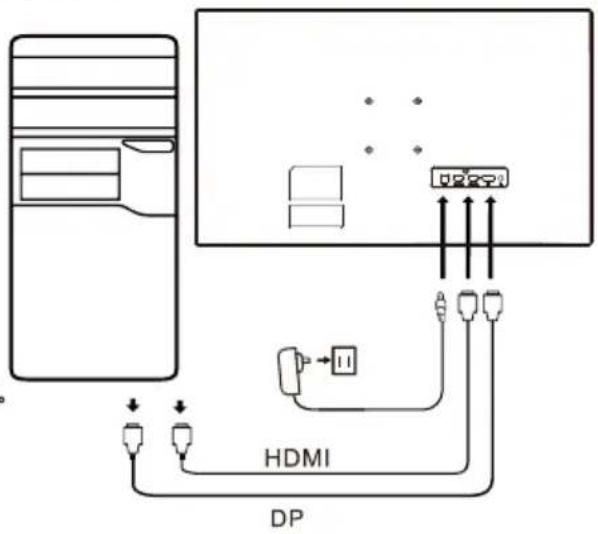

将显示器连接到电脑

1. 关闭电脑，然后拔下电源线。
2. 连接数字线（仅限双输入机型）

a. 确保显示器和电脑已关闭电源。 b. 将 HDMI/DP 连接线的一端连接到显示器的背面，

另一端则连接到电脑上的 HDMI/DP 连接端口。

注意：HDMI 连接线的最大显示刷新率为 240 Hz。

DP 连接线的最大显示刷新率为 240 Hz。

1. 连接音频线（仅限音频输入型号）（可选）
2. 将显示器电源适配器插入显示器背面的电源端口。
3. 将电脑电源线和显示器电源适配器插入附近的电源插座。

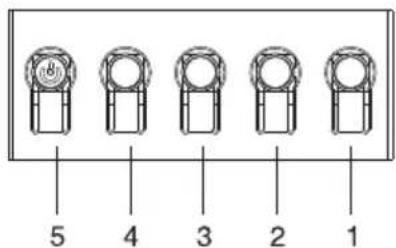

外部控制

编号 画面 说明

1	進入主選單。
2	進入來源模式。
3	進入音量控制選單。
4	加速動態影像反應。
5	在電源關閉狀態下,按下按鈕將裝置電源開啟;在電源開啟狀態下,按下按鈕正常會進入模式切換選單,以及長按3秒鐘將裝置電源關閉。

规范和安全声明

FCC 声明

依据 FCC 规定第 15 篇，本设备经过测试证明符合 B 类数字设备的限制。这些限制旨在当设备安装在住宅区时，提供合理保护以防有害干扰。本设备产生、使用并且会辐射射频能量，而且如果未按照说明进行安装和使用，可能对无线电通讯造成干扰。

然而，不保证特定安装不会出现干扰。如果设备的确对无线电或电视接收造成干扰（这可借由开关设备确定），则建议用户采取以下一种或多种措施将干扰排除：

• 重新调整接收器天线的方向或位置。
• 增加设备与接收器之间的距离。
• 将设备电源连接到有别于接收器所连接电路的电源插座。 · 如需帮助，请联系您的零售商或有经验的无线电 / 电视技术人员。

注意

为避免损坏显示器，请勿使用支架将显示器升起。

注意：屏蔽线

与其他运算设备的所有连接都必须通过屏蔽线，以符合 EMC 规范。

注意：周边设备

只能将符合 B 类限制的认证周边设备（输入/输出设备、终端、打印机等）连接到设备。使用未经认证的周边设备可能对无线电和电视接收造成干扰。

注意

未经制造商明确核准的任何变更或修改都可能让用户丧失操作本产品的权限。

运作条件

本產品符合 FCC 規定第 15 篇。運作時可符合下列兩項條件：(1) 本裝置可能不會造成有害干擾，以及 (2) 本裝置必須能夠接受任何收到的干擾，包括可能造成非所欲運作的干擾。

注意：加拿大地區使用者

本 B 類數位裝置符合加拿大 ICES-003 規格。

關於「廢棄電氣和電子產品回收和棄置管理規範」的註記

為了更加照護和保護我們的星球，當使用者不再需要本產品或產品報廢時，請遵守有關電氣和電子產品廢棄物回收的國家法律和規範，並透過具有國家認可回收資格的當地製造商進行回收。

歐盟家庭使用者廢棄設備棄置

產品上或其包裝上的這種符號表示產品不得與其他家庭垃圾一起棄置。棄置用過的裝置時，您有責任將其帶到回收已用電氣和電子設備的收集點。已用裝置在棄置時的單獨收集和回收有助於節省自然資源，並且確保是以保護人類健康和環境的方式將其回收。如需有關已用裝置回收點的更多資訊，請聯絡您當地城市辦事處、家庭廢棄物棄置服務或您購買產品所在商店。

CE 符合性聲明

Acer Inc. 特此聲明，本款液晶顯示器就能源相關產品，符合 EMC 指令 2014/30/EU、低電壓指令 2014/35/EU 和 RoHS 指令 2011/65/EU，以及針對建立框架用於制定生態設計要求之指令 2009/125/EC 的基本要求和其他相關規定。

Acer 顯示器專用於對得自電子裝置之資訊進行視訊和視覺化顯示。

規格

液晶面板	驅動系統	TFT彩色液晶
	尺寸	27英吋寬(69公分)
	像素間距	0.311公釐(水平)x0.311公釐(垂直)
	亮度	250cd/m2(標準值)
	對比	4000:1(標準值)
	可視角	178°(水平)178°(垂直)(CR=10)
	響應時間	1毫秒(VRB)
	面板類型	VA
	水平頻率	270KHz
	垂直頻率	48-240Hz
顯示色彩		1670萬色
點時脈		HDMI:340MHzDP:360MHz
最大解析度		HDMI:1920x1080@240HzDP:1920x1080@240Hz
隨插即用		VESA DDCCI/DDC2B
能源效率等級		A
*年耗能量		44(kWh)(限HDMI輸入型號)
功耗(200尼特時)	開啟模式	30W(標準值)
	休眠模式	0.5W(標準值)
	關閉模式(待機)	0.4W(標準值)
輸入接頭		DPHDMI x 2
輸入視訊訊號		DPHDMI(限HDMI輸入型號)(選用)
最大螢幕尺寸		水平:608.89公釐垂直:348.34公釐
電源輸入:		100-240V~50/60Hz
使用環境需知		運作溫度:0°C至40°C儲存溫度:-20°C至60°C運作濕度:20%至90%
尺寸		610.5(寬)×446.3(高)×195.9(深)公釐
重量(淨重)		3.9公斤(淨重)
機構規格		傾斜角度:-5°至+20°旋轉:無高度調整:無關節:無分離式底座:有
外部控制	開關/按鈕	熱鍵3熱鍵1熱鍵4熱鍵2
	功能	亮度瞄準點模式對比語言序號藍光OSD顯示時間設定重設所有設定黑色增黯透明度ACMOSD鎖定超清晰度輸入色差補正自動訊號源色溫DP格式模式寬螢幕模式sRGB模式快速鍵指派灰階模式DDC/CI6軸色調HDMI黑階6軸飽和快速開啟模式音量遊戲模式:動作靜音遊戲模式:競賽顯示反應速度遊戲模式:運動適應性同步主訊源VRB解析度更新頻率數字H/V頻率
規格視機型及/或地區而定。

請在 Acer 官方支援網站尋找 Acer 產品的手冊和其他文件。 * 年能源消耗量係採用每天 4 小時、每年 365 天的一般耗電量計算而得。

Acer LCD 顯示器快速入門指南（QSG）

重要的安全須知

請仔細閱讀下面的使用說明

1. 清洁 LCD 显示器屏幕：首先确认使用的电源适配器符合你所使用的地区标准。
2. 关闭 LCD 显示器电源，拔掉电源适配器。
3. 将非溶解性清洁液喷洒到抹布上，轻轻擦拭屏幕。
4. 切勿将任何液体直接溅到或流入屏幕或机箱上。
5. 请勿在 LCD 显示器屏幕或机箱上使用任何氨或酒精类清洁剂。
6. Acer 对于因使用任何氨或酒精类清洁剂所造成的损坏不承担责任。
7. 不要将 LCD 显示器放置在窗户附近。显示器遭受雨淋、受潮或阳光直接照射时可能导致严重损坏。
8. 不要按压 LCD 屏幕。过分用力按压可能导致显示屏永久性损坏。
9. 不要卸下机盖或尝试自行维修本机器。应由经过授权的技术人员执行各种维修任务。
10. 将 LCD 显示器存放在温度为 -20°C 到 60°C ( -4°F 到 140°F ) 的房间内。在此范围之外存放 LCD 显示器时，可能导致永久性损坏。
11. 若出现下列情形，应立即拔掉显示器电源适配器，并与经过授权的技术人员联系：
12. 显示器与 PC 之间的信号线磨损或损坏。
13. 液体溅到 LCD 显示器上或者显示器遭受雨淋。
14. LCD 显示器或机壳损坏。

安装显示器底座

1. 拆开显示器底座包装，将底座放到平稳的工作台面上。
2. 拆开显示器包装。
3. 将显示器支架臂连接到底座上

- 确保底座卡入到显示器支架臂上。（仅限部份型号）

- 用螺丝刀转动黑色螺丝，将支架臂固定到显示器上。（仅限部份型号）

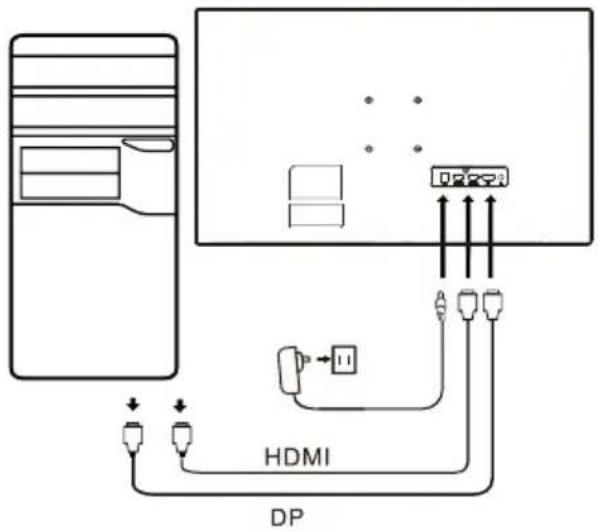

将显示器连接计算机

1. 关闭计算机，并拔下电源线。
2. 连接数字线（仅限双输入型号）

a. 请确定显示器与电脑的电源都已经关闭。 b. 将 HDMI/DP 缆线的一端接到显示器的后方，将另一端连接到计算机的 HDMI/DP 端口上。

注：使用HDMI缆线时，显示器刷新率可达240Hz；使用DP缆线时，显示器刷新率同样可达240Hz。

1. 连接音频线（仅限音频输入型号）（选配件）
2. 将显示器电源适配器插入显示器背面的电源端口。
3. 将计算机电源线和显示器的电源适配器插入旁边的电源插座。

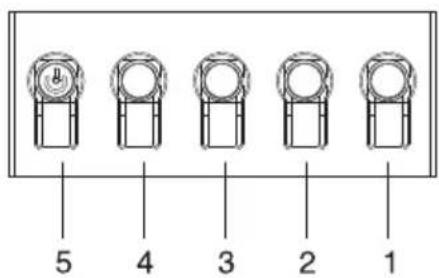

外部控制

编号	图标	描述
1		进入主菜单。
2		进入信源模式。
3		进入音量控制菜单。
4		加速动态画面响应。
5		关机状态下,按键开机;开机状态下,正常按键进入切换模式菜单,长按3秒关机。

监管和安全声明

FCC声明

经测试，本设备符合FCC规则第15部分对B类数字设备的限制规定。这些限制旨在提供合理的保护，防止在住宅安装中产生有害干扰。本设备产生、使用并辐射射频能量，若未按说明安装和使用，可能对无线电通信造成干扰。

然而，不保证在特定安装中不会发生干扰。若本设备确实对无线电或电视接收造成干扰（可通过开关设备判断），建议用户尝试以下一种或多种措施：

• 重新调整接收天线的方向或位置。
• 增大本设备与接收器之间的距离。
• 将设备连接到与接收器不同电路的电源插座。
• 咨询经销商或有经验的无线电/电视技术人员寻求帮助。

注意

为防止损坏显示器，请勿通过底座抬起显示器。

注意：屏蔽电缆

所有到其它计算设备的连接都必须使用屏蔽电缆，以便符合 EMC 法规的要求。

注意：外设

只有经过认证，符合 B 类限制的外设（输入 / 输出设备、终端、打印机等）才可连接到本设备。使用未认证的外设可能会造成无线电和电视接收的干扰。

注意

任何未经制造商明确批准的改动或修改，都可能使用户丧失由联邦通讯委员会赋予的操作本产品之权利。

操作条件

本设备符合 FCC 规则第 15 部分。操作符合以下两个条件：（1）本设备不会造成有害干扰，（2）本设备必须能够承受收到的干扰，包括任何可能会造成操作异常的干扰。

注意：加拿大用户

本 B 数字设备符合 Canadian ICES-003 的规范。

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

欧盟地区家庭用户废旧设备的废弃

产品或其包装上的此符号表示该产品不得与其它家庭垃圾一起废弃。废弃废旧设备时，您有责任将其送交专门回收废旧电气和电子设备的回收点。废弃时分类收集和回收废旧设备有助于节省自然资源，确保以保护人类健康和环境的方式进行回收利用。有关废旧设备回收点的详细信息，请与您当地的市政机构、家庭垃圾处理服务机构或产品的销售店联系。

管制认证

依据中国《电器电子产品有害物质限制使用管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有害物质的名称及含量于以下表格中
显示器
部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属机构件	X	O	O	O	O	O
塑料机构件	O	O	O	O	O	O
电路板组件*	X	O	O	O	O	O
液晶显示屏	X	O	O	O	O	O
电源模块	X	O	O	O	O	O
电源线	O	O	O	O	O	O
外部信号连接线	X	O	O	O	O	O
喇叭	X	O	O	O	O	O
本表格依据SJ/T 11364的规定编制*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下:表示该有害物质至少存在于该部件的某一均质材料中,是因为目前业界还没有成熟的可替代技术,以致含量虽然超出GB/T 26572规定的限量要求;但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求
