KÄYTTÖOHJE ED270X ACER
Acer LCD-näytön plka-aloltusopas (QSG)
Tärkeitä turvallisuusohjeita
Lue seuraavat ohjeet huolellisesti.
-
LCD-näytön puhdistaminen: varmista ensimmäiseksi, että käyttämäsi verkkolaite vastaa alueesi sähköstandardeja.
-
Sammuta LCD-näyttö ja irrota verkkolaite pistorasiasta.
- Suihkuta liinaan puhdistusainetta, joka ei sisällä liuottimia, ja pyyhi näyttö varovasti.
- Älä koskaan kaada mitään nestettä suoraan näytölle tai sen koteloon.
- Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita LCD-näyttöön tai koteloon.
-
Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käyttämisestä.
-
Älä aseta LCD-näyttöä lähelle ikkunaa. Altistuminen sateelle, kosteudelle tai suoralle auringonvalolle voi aiheuttaa vakavia vaurioita laitteeseen.
-
Älä paina LCD-näyttöä. Liian voimakas painaminen voi aiheuttaa pysyviä vaurioita näyttöön.
- Älä irrota koteloa tai yritä korjata konetta itse. Kaikki huoltotoimenpiteet on jätettävä valtuutetulle asentajalle.
- Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20 - 60 °C. Jos LCD-näyttöä säilytetään tämän lämpötila-alueen ulkopuolella, se voi vaurioitua pysyvästi.
-
Irrota näytön verkkolaite välittömästi ja ota yhteys valtuutettuun asentajaan, jos:
-
Signaalikaapeli näytön ja tietokoneen välillä on kulunut tai vaurioitunut.
- LCD-näyttöön on roiskunut nesteitä tai näyttö on altistunut sateelle.
- LCD-näyttö tai kotelo on vahingoittunut.
Näytön jalustan klinnittäminen
- Pura näytön jalusta pakkauksestaan ja aseta jalusta tasaiselle työtasolle.
- Pura näyttö pakkauksestaan.
- Kiinnitä näytön jalustan varsi jalustaan.
• Varmista, että jalusta napsahtaa näytön jalustan varteen. (Vain tietyissä malleissa)
- Käytä ruuvitaltaa ja kierrä musta ruuvi kiinnittämään varsi näyttöön. (Vain tietyissä malleissa)

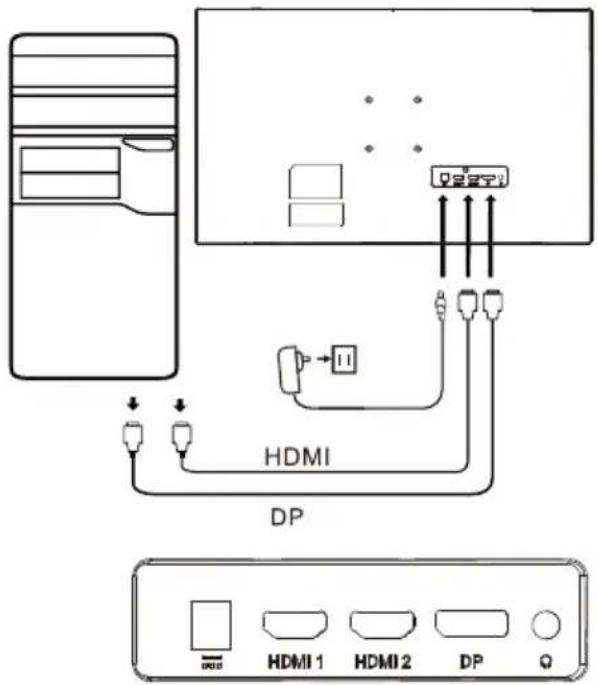

Yhdistä näyttö tietokoneeseen
- Sammuta tietokone ja irrota virtajohto pistorasiasta.
- Kytke digitaalinen johto (vain kahden tulon malli)
a. Varmista, että näyttö ja tietokone on kytketty pois päältä.
b. Yhdistä HDMI-/DP-kaapelin toinen pää näytön taakse ja toinen pää tietokoneen HDMI-/DP-porttiin.
Huomaa: HDMI-kaapeleiden suurin näytön virkistystaajuus on 240 Hz. DP-kaapeleiden suurin näytön virkistystaajuus on 240 Hz.
- Yhdistä äänikaapeli (vain äänitulomallit) (lisävaruste)
- Kytke näytön verkkolaite näytön takana olevaan virtaporttiin.
- Kytke tietokoneen virtajohto ja näytön verkkolaite lähellä olevaan pistorasiaan.

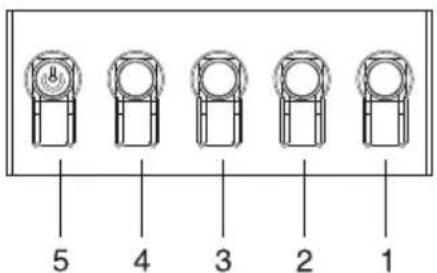

Ulkoinen ohjaus
Numero Kuva Kuvaus
1 Mene päävalikkoon.
2 Siirry lähdetilaan.
3 Siirry äänenvoimakkuuden säätövalikkoon.
4 Dynaamisen kuvan reaktion nopeuttamiseen.
5 Jos laite dn sammutettuna, painikkeen painaminen käynnistää laitteen. Jos laite on päällä, painikkeen painaminen siirtää käyttäjän normaalisti tilanvaihtovalikkoon, ja 3 sekuntia pitkä painallus sammuttaa laitteen.
Sääntely- ja turvallisuuslausunnot
FCC-lausunto
Tämä laite on testattu, ja sen on todettu olevan FCC:n sääntöjen 15. osassa luokan B digitaalisille laitteille asetettujen rajojen puiteissa. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä, kun laite asennetaan asuinalueelle. Laite tuottaa, käyttää ja saattaa säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioviestintään.
Ei voida kuitenkaan taata, että häiriöitä ei esiintyisi jossakin tietyssä asennuksessa. Jos laite aiheuttaa häiriöitä radio- tai televisiolähetyksiin (mikä voidaan määrittää kytkinlaitteiden avulla), suositellaan, että käyttäjä yrittää häiriön korjaamista yhdellä tai useammalla seuraavista toimenpiteistä:
- Säädä uudelleen vastaanottoantennin suuntaa tai asentoa.
- Lisää laitteen ja vastaanottimen välistä etäisyyttä.
- Liitä laite pistorasiaan, joka on kytketty eri virtapiiriin kuin vastaanotin.
- Pyydä apua jälleenmyyjältä tai kokeneelta radio- ja televisiotekniikkaan erikoistuneelta asentajalta.
Huomaa
Älä nosta näyttöä jalustasta, jotta vältät näytön vaurioitumisen.
Huomaa: suojattu kaapeli
Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta EMC-asetuksen vaatimukset täyttyvät.
Huomaa: oheislaitteet
Laitteeseen saa kytkeä vain sertifioituja oheislaitteita (I/O-laitteet, päätteet, tulostimet jne.), jotka täyttävät luokan B rajat. Sertifioimattomien oheislaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja televisiovastaanotolle.
Huomaa
Muutokset tai muunnelmat, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä tuotetta.
Käyttöolosuhteet
Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen on pystyttävä vastaanottamaan kaikki häiriö, myös laitteen toimintaa mahdollisesti haittaava häiriö.
Huomaa: Käyttö Kanadassa
Tämä luokan B digitaalinen laite on Kanadan ICES-003-säädöksen mukainen.
Selittävä huomautus "Sähkö- ja elektroniikkalaiteromun kierrätystä ja hävittämistä koskeviin määräyksiin"
Jotta voisimme paremmin huolehtia planeetastamme ja suojella sitä, noudata sähkö- ja elektroniikkalaiteromun kierrätystä koskevia kansallisia lakeja ja asetuksia, kun et enää tarvitse tätä tuotetta tai tuotteen käyttöikä on päättynyt. Kierrätä tuote paikallisten valmistajien kautta kansallisesti hyväksyttyyn kierrätyslaitokseen.
Käytöstä poistettujen laitteiden hävittäminen EU:n alueella
Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Hävitettäessä käytettyjä laitteita on sinun vastuullasi viedä ne keräyspisteeseen, joka kierrättää käytetyt sähkö- ja elektroniikkalaitteet. Käytettyjen laitteiden erillinen kerääminen ja kierrätys hävittämishetkellä auttaa säästämään luonnonvaroja, ja varmistaa, että ne kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoa käytettyjen laitteiden kierrätyspisteistä saat paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta ostit tuotteen.
CE-vaatimustenmukaisuusvakuutus
Täten Acer Inc. vakuuttaa, että tämä LCD-näyttö on seuraavassa mainittujen direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen, EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.
Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.
TEKNISET TIEDOT
| LCD-paneeli | Järjestelmä TFT-värinestekidenäyttö | |
| Koko 27" L (69 cm) | ||
| Kuvapisteväli 0,311 mm (V) x | 0,311 mm (P) | |
| Kirkkaus 250 cd/m | ^2 (tyypillinen) | |
| Kontrasti 4000:1 (typillinen) | ||
| Katselukulma 178° (V) 178° (P) (CR=10) | ||
| Vasteaika 1 ms (VRB) | ||
| Paneelityyppi VA | ||
| Vaakataajuus 270 KHz | ||
| Pystytaajuus 48 - 240 Hz | ||
| Näyttövärit 16,7 milj. väriä | ||
| Pikselikello | HDMI: 340 MHzDP: 360 MHz | |
| Enimmäisresoluutio | HDMI: 1920×1080 @ 240 HzDP: 1920×1080 @ 240 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Energiatehokkuusluokka A | ||
| Vuotuinen energiankulutus 44 (kWh) (malli, jossa HDMI-sisääntulo) | ||
| Virrankulutus (200 nitiä) | Päällä-tila 30 W (typillinen) | |
| Lepotila 0,5 W (typillinen) | ||
| Pois päältä -tila (valmiustila) | 0,4 W (typillinen) | |
| Tuloliitäntä | DPHDMI × 2 | |
| Videon tulosignaali | DPHDMI (vain malli, jossa HDMI-sisääntulo) (lisävaruste) | |
| Suurin näyttökoko | Vaakasuunta: 608,89 mmPystysuunta: 348,34 mm | |
| Virtalähde | TULO: 100 - 240 V ~ 50/60 Hz | |
| Ympäristön huomioitavat seikat | Käyttölämpötila: 0° - 40°CSäilytyslämpötila: -20° - 60°CKäyttöilmankosteus: 20 - 90 % | |
| Mitat | 610,5 (P) x 446,3 (K) x 195,9 (S) mm | |
| Paino (netto) | 3,9 kg (netto) | |
| Mekaaniset tiedot | Kallistus: -5° - +20°Kääntö: EiKorkeussäätö: EiSuunnan kääntö: EiIrrotettava jalusta: Kyllä | |
| Ulkoiset hallintalaitteet | Kytkin/painikkeet | Virtapainike Pikanäppäin 3Pikanäppäin 1 Pikanäppäin 4Pikanäppäin 2 |
| Toiminnot | Kirkkaus Tähtäyspiste TilaKontrasti Kieli SarjanumeroSinisen taso Aikakatkaisu Nollaa kaikki asetuks.Mustan vahvistus LäpinäkyvyysACM Lukitse OSDSuperterävyys TuloGamma Autom. lähdeVärin lämpöisyys DP-muotoTilat LaajakuvasRGB-tila PikanäppäinmääritysHarmaasävytila DDC/CI6-aksel. sävy HDMI-mustan taso6-aksel. satur. Pika-aloitustilaÄänenvoim. Pelitila: ToimintaMykistä Pelitila: Kilpa-ajoYlivaihde Pelitila: UrheiluMukautuva synkronointi PäällähdeVRB KuvatarkkuusVirkist.taaj.num V/P-taajuus | |
| Tekniset tiedot saattavat vaihdella mallin ja/tai alueen mukaan. | ||
Hae Acer-tuotteen käyttöoppaat ja muut asiakirjat viralliselta Acer-tukisivustolta.
* Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
