NAVODILA ZA UPORABO ED270X ACER

Vodlč za hitri začetek za LCD-monitor Acer

Pomembna varnostna navodila

Pozorno preberite naslednja navodila.

1. Čiščenje LCD-zaslona: najprej se prepričajte, da se uporabljeni napajalni adapter ujema z električnimi standardi za vašo regijo.

2. Izklopite LCD-monitor in odklopite napajalni adapter.

3. Razpršite čistilno raztopino, ki ne vsebuje topil, na krpo in nežno obrišite zaslon.
4. Nikoli ne polivajte tekočine neposredno na ali v zaslon ali njegovo ohišje.
5. Na LCD-zaslonu monitorja ali ohišju ne uporabljajte čistil na osnovi amoniaka ali alkohola.

6. Podjetje Acer ne odgovarja za poškodbe, nastale zaradi uporabe čistil na osnovi amoniaka ali alkohola.

7. LCD-zaslona ne postavite v bližini okna. Izpostavljenost dežju, vlagi ali neposredni sončni svetlobi lahko povzroči resne poškodbe naprave.

8. Ne pritiskajte na LCD-zaslon. Premočno pritiskanje lahko povzroči trajne poškodbe zaslona.
9. Ne odstranjujte ohišja in ne poskušajte popravljati naprave sami. Vsa vzdrževalna opravila mora izvesti pooblaščen tehnik.
10. LCD-zaslon shranite v prostoru temperature med -20 ^ do 60 ^ ( -4 ^ do 140 ^ ). Če LCD-zaslon shranite zunaj tega temperaturnega razpona, lahko pride do trajnih poškodb.
11. Takoj odklopite napajalni adapter monitorja in se obrnite na pooblaščenega tehnika v naslednjih primerih:

- će je signalni kabel med monitorjem in računalnikom obrabljen ali poškodovan,

Pritrjevanje podstavka monitorja

1. Odpakirajte podstavek monitorja in podstavek postavite na gladko delovno površino.
2. Odpakirajte monitor.
3. Pritrdite roko stojala monitorja na podstavek.

- Poskrbite, da se podstavek zaskoči v roko stojala monitorja. (Samo izbrani modeli)

- Z izvijačem zavrtite črni vijak, da pritrdite roko na zaslon. (Samo izbrani modeli)

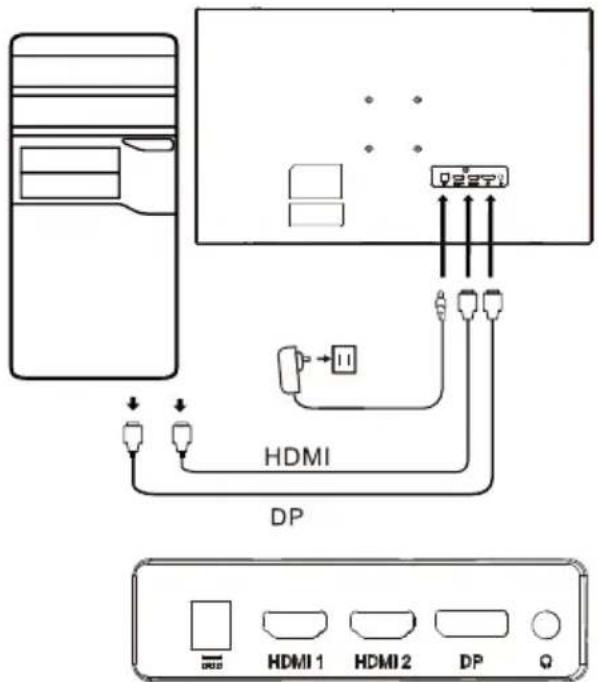

Priključitev monitorja na računalnik

1. Izklopite računalnik in odklopite napajalni kabel.

2. Povežite digitalni kabel (samo model z dvojnim vhodom)
   a. Prepričajte se, da sta monitor in računalnik izklopljena.
   b. Priključite en konec kabla HDMI/DP na zadnji strani monitorja, drugi konec pa v vrata HDMI/DP v računalnik.
   Opomba: Največja hitrost osveževanja zaslona za kable HDMI je 240 Hz. Največja hitrost osveževanja zaslona za kable DP je 240 Hz.

3. Priključite zvočni kabel (samo modeli z zvočnim vhodom) (izbirno).

4. Priklopite napajalni adapter monitorja v napajalni vhod na zadnji strani monitorja.
5. Priklopite napajalni kabel računalnika in napajalni adapter monitorja v električno vtičnico v bližini.

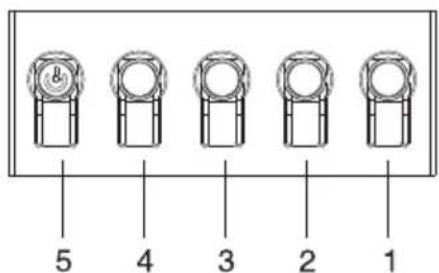

Zunanji kontrolniki

5 4 3 2 1

Številka Slika Opis
1 Odpre glavni meni.
2 Vstop v način vira.
3 Vstop v meni za upravljanje glasnosti.
4 Za pospešitev odziva dinamične slike.
5	Če je naprava izklopljena, s pritiskom tega gumba vklopite napravo; će pa je naprava vklopljena, z normalnim pritiskom tega gumba odprete meni za preklapljanje med načini, z dolgim pritiskom gumba za 3 sekunde pa izklopite napravo.

Ta oprema je bila preizkušena in se sklada z omejitvami za digitalne naprave razreda B, kot to določa 15. del pravil FCC. Te omejitve so zasnovane za zagotovitev primerne zaščite pred škodljivimi motnjami ob namestitvi opreme v stanovanjskih območjih. Ta oprema proizvaja, uporablja in lahko oddaja radiofrekvenčno energijo in će ni nameščena in uporabljena v skladu z navodili, lahko povzroča motnje v radijski komunikaciji.

Vendar pa ni možno zagotoviti, da pri določeni namestitvi ne bo prišlo do motenj. Če naprava povzroča škodljive motnje sprejemu radijskega ali televizijskega signala, kar se lahko ugotovi z izključitvijo in vključitvijo stikalne naprave, priporočamo uporabniku, da poskuša preprečiti motnje z enim od naslednjih ukrepov:

• Prestavite ali preusmerite anteno sprejemnika.
• Povečajte razdaljo med napravo in sprejemnikom.
• Napravo priključite v vtičnico, ki je priključena na drug tokokrog kot sprejemnik.
• Posvetujte se s prodajalcem ali izkušenim strokovnjakom za radio ali televizijo.

Opomba

Da preprečite poškodbe monitorja, ga ne dvigujte za stojalo.

Opomba: oklopljen kabel

Za vse priključitve na druge računalniške naprave morajo biti uporabljeni oklopljeni kabli, da se zagotovi skladnost s predpisi glede elektromagnetne združljivosti (EMC).

Opomba: zunanje naprave

Na napravo lahko priključite samo odobrene zunanje naprave (vhodne/izhodne naprave, terminale, tiskalnike itd.), ki izpolnjujejo omejitve razreda B. Uporaba neodobrenih zunanjih naprav lahko povzroči motnje v radijskem ali televizijskem sprejemu.

Opomba

Morebitne spremembe ali prilagoditve, ki jih ni izrecno odobril proizvajalec, lahko izničijo uporabnikovo dovoljenje za uporabo izdelka.

Delovni pogoji

Ta naprava je v skladu s 15. delom pravil FCC. Delovanje je pogojeno z dvema sledečima pogojema: (1) naprava ne sme povzročati škodljivih motenj in (2) naprava mora biti zmožna sprejeti motnje, ki jih prejme, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

Opomba: Kanadski uporabniki

Ta digitalna naprava razreda B je skladna s specifikacijami kanadskega standarda ICES-003.

Za boljšo skrb za naš planet in njegovo zaščito, ko tega izdelka ne potrebujete več ali ko se izteče njegova življenjska doba, ravnajte v skladu z nacionalnimi zakoni in predpisi o recikliranju odpadnih električnih in elektronskih izdelkov ter izdelek reciklirajte preko lokalnih proizvajalcev z nacionalno priznanimi kompetencami za recikliranje.

Opuščanje odpadne opreme za gospodinjske uporabnike v EU

Ta simbol na izdelku ali njegovi embalaži pomeni, da izdelka ne smete zavreči med druge gospodinjske odpadke. Ob odstranjevanju uporabljenih naprav je vaša odgovornost, da napravo prinesete na zbirno točko za recikliranje uporabljene električne in elektronske opreme. Ločeno zbiranje in recikliranje uporabljenih naprav pomaga ohranjati naravne vire in zagotavlja, da so reciklirane na način, ki varuje zdravje ljudi in okolje. Za več informacij o točkah za recikliranje uporabljenih naprav se obrnite na lokalni mestni urad, službo za odlaganje gospodinjskih odpadkov ali prodajalno, v kateri ste kupili izdelek.

Izjava o skladnosti CE

Acer Inc. izjavlja, da je ta LCD-monitor v skladu z bistvenimi zahtevami in drugimi ustreznimi določbami Direktive EMC 2014/30/EU, Direktive o nizki napetosti 2014/35/EU ter direktive RoHS 2011/65/EU in Direktive 2009/125/ES v zvezi z vzpostavitvijo okvira za določitev zahtev za okoljsko primerno zasnovo izdelkov, povezanih z energijo.

Monitor Acer je namenjen za video in vizualni prikaz informacij, pridobljenih z elektronskih naprav.

SPECIFIKACIJE

LCD-zaslon	Krmilni sistem TFT barvni LCD
	Velikost 27 palcev (69 cm)
	Razmik med slikovnimi pikami	0,311 mm (V) x 0,311 mm (N)
	Svetlost 250 cd/m	^2 (običajno)
	Kontrast 4000:1 (običajni)
	Kot gledanja 178° (V) 178° (N)	(CR=10)
	Odzivni čas 1 ms (VRB)
	Vrsta zaslona VA
	Vodoravna frekvenca 270 KHz
	Navpična frekvenca 48 - 240 Hz
Barve zaslona 16,7 milj. barv
Takt osvetlitve slikovnih pik		HDMI: 340 MHzDP: 360 MHz
Največja ločljivost		HDMI: 1920×1080 pri 240 HzDP: 1920×1080 pri 240 Hz
Prepoznavanje opreme VESA DDCCI/DDC2B
Razred energetske učinkovitosti A
* Letna poraba energije 44 (kWh) (za model z vhodom HDMI)
Poraba energije (pri 200 nitih)	Vklopljen 30 W (običajno)
	Stanje mirovanja 0,5 W (običajno)
	Izklopljen (stanje pripravljenosti)	0,4 W (običajno)
Vhodni priključek		DPHDMI × 2
Vhodni videosignal		DPHDMI (samo model z vhodom HDMI) (izbirno)
Največja velikost zaslona		Vodoravno: 608,89 mmNavpično: 348,34 mm
Vir napajanja		VHODNI: 100–240 V ~ 50/60 Hz
Delovno okolje		Temperatura delovanja: 0° do 40°CTemperatura shranjevanja: -20° do 60°CDelovna vlažnost: 20 % do 90 %
Dimenzije		610,5 (Š) x 446,3 (V) x 195,9 (G) mm
Teža (neto)		3,9 kg (neto)
Specifikacije mehanizma		Nagib: -5° do +20°Nagib levo/desno: NePrilagoditev višine: NeVrtenje: NeSnemljivo stojalo: Da
Zunanji kontrolniki	Stikala/gumbi	Tipka za vklop Bližnjična tipka 3Bližnjična tipka 1 Bližnjična tipka 4Bližnjična tipka 2
	Funkcije	Svetlost Križec NačinKontrast Jezik Serijska številkaModra svetloba Čas izklopa zaslonskega menija Ponastavi vseOkrepitev črne barve Prosojnost nastavitveACM Zaklep OSDIzjemna ostrina VhodGama Samod. virBarvna temperatura Oblika DPNačini Širokozaslonski načinNačin sRGB Dodelitev bližnjične tipkeNačin sivinske lestvice DDC/Cl6-osni odtenek Raven črne barve HDMI6-osna nasičenost Način hitrega začetkaGlasnost Način za igre: AkcijaNemo Način za igre: DirkeOverdrive Način za igre: ŠportPrilagodljiva sinhronizacija Glavni virVRB LočljivostŠt. hitrosti osveževanja Vodoravna/navpična frekvenca
Specifications vary depending on model and/or region.

Priročnike in druge dokumente za svoj izdelek Acer najdete na uradnem spletnem mestu s podporo družbe Acer.
* Letna poraba energije se izračuna s pomočjo običajne porabe energije pri uporabi 4 ure na dan in 365 dni na leto.
