INSTRUKCJA OBSŁUGI ED270X ACER

Instrukcja szybklej Instalacji monitora LCD Acer

Ważne instrukcje bezpieczeństwa

Przeczytaj uważnie poniższe instrukcje.

1. Czyszczenie ekranu LCD: najpierw upewnij się, że zasilacz, którego używasz spełnia standardy elektryczne dla Twojego regionu.

2. Wyłącz monitor LCD i odłącz zasilacz.

3. Spryskaj szmatkę bezrozpuszczalnikowym płynem do czyszczenia i delikatnie przetrzyj ekran.
4. Nigdy nie nalewaj żadnej cieczy bezpośrednio na ekran, jego obudowę lub do nich.
5. Nie używaj środków na bazie amoniaku lub alkoholu do czyszczenia monitora LCD lub obudowy.

6. Firma Acer nie ponosi odpowiedzialności za uszkodzenia wynikające z użycia jakichkolwiek środków do czyszczenia na bazie amoniaku lub alkoholu.

7. Nie ustawiaj monitora LCD w pobliżu okna. Wystawienie na działanie deszczu, wilgoci lub bezpośredniego światła słonecznego może spowodować poważne uszkodzenie urządzenia.

8. Nie naciskaj ekranu LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie monitora.

9. Nie zdejmuj obudowy ani nie próbuj samodzielnie naprawiać urządzenia. Wszelkie prace konserwacyjne powinien wykonywać autoryzowany technik.
10. Monitor LCD przechowuj w pomieszczeniu o temperaturze w zakresie od -20°C do 60°C (od -4°F do 140°F). Przechowywanie w temperaturze poza tym zakresem może spowodować uszkodzenie monitora LCD.

11. Natychmiast odłącz zasilacz monitora i skontaktuj się z autoryzowanym technikiem, jeżeli:

12. przewód sygnałowy pomiędzy monitorem a komputerem jest przetarty lub uszkodzony,

13. na monitor LCD wyłała się ciecz lub był on wystawiony na działanie deszczu,
14. uszkodzony został ekran LCD lub obudowa.

Montowanie podstawy monitora

1. Wypakuj podstawę monitora i umieść ją na równej powierzchni.
2. Wypakuj monitor.
3. Zamontuj wspornik monitora do podstawy.

- Upewnij się, że podstawa zatrzasnęła się we wsporniku monitora (tylko wybrane modele).

- Wkręć czarną śrubę wkrętakiem, aby zamocować wspornik do monitora. (tylko wybrane modele).

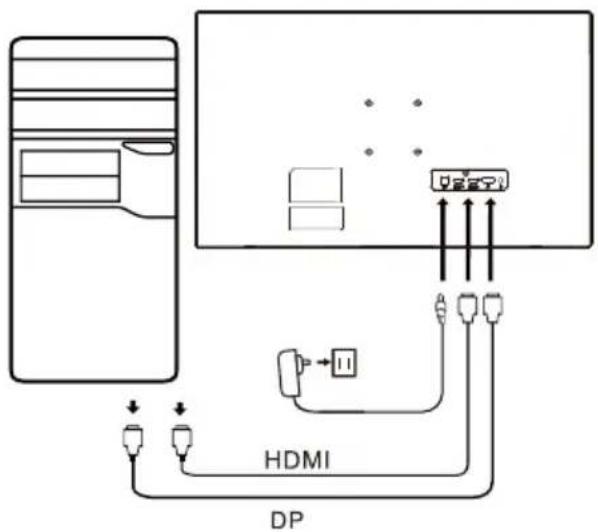

Podłączanie monitora do komputera

1. Wyłącz komputer i odłącz przewód zasilający.
2. Podłącz kabel cyfrowy (tylko w modelach z podwójnym wejściem)

a. Upewnij się, że monitor i komputer są odłączone od napięcia.

b. Podłącz jeden koniec przewodu HDMI/DP z tyłu monitora a drugi koniec do gniazda HDMI/DP na komputerze.

Uwaga: Maksymalna częstotliwość odświeżania dla przewodów HDMI wynosi 240 Hz. Maksymalna częstotliwość odświeżania dla przewodów DP wynosi 240 Hz.

1. Podłącz przewód audio (tylko modele z wejściem audio) (opcjonalnie).
2. Włóż końcówkę zasilacza monitora do gniazda zasilania z tyłu monitora.
3. Włóż przewód zasilający komputera i zasilacz monitora do znajdującego się w pobliżu gniazda sieciowego.

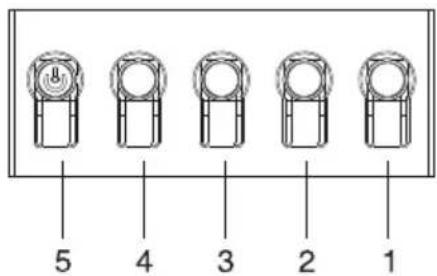

Sterowanie zewnętrzne

5 4 3 2 1

HDMI 1 HDMI 2 DP Q

Numer Obraz Opis

1 Przejście do menu głównego.
2 Wejście do trybu źródła.
3 Wejście do menu sterowania głośnością.
4 Przyśpieszenie reakcji obrazu dynamicznego.
5	W stanie wyłączenia naciśnięcie tego przycisku włącza urządzenie; w stanie włączenia normalne naciśnięcie przycisku powoduje wejście do menu przełączania trybów, natomiast dłuższe naciśnięcie przez 3 sekundy wyłącza urządzenie.

Deklaracje wymagane przez organy nadzoru i dotyczące bezpieczeństwa

Deklaracja FCC

To urządzenie przeszło odpowiednie testy potwierdzające jego zgodność z limitami dla urządzeń cyfrowych klasy B określonymi w Części 15 Zasad FCC. Limity te określono w celu zapewnienia dostatecznej ochrony przed szkodliwymi zakłóceniami w warunkach mieszkalnych. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcjami, może powodować zakłócenia w komunikacji radiowej.

Nie ma jednak pewności, że w danych warunkach nie wystąpią zakłócenia. Jeśli urządzenie powoduje zakłócenia w odbiorze sygnału radiowego lub telewizyjnego (co można stwierdzić przez włączenie i wyłączenie urządzenia), zaleca się zastosowanie jednej lub więcej poniższych metod w celu wyeliminowania zakłóceń:

• zmiana kierunku lub położenia anteny odbiorczej,
• zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.
• podłączenie urządzenia do innego gniazda elektrycznego niż to, do którego jest podłączony odbiornik,
• skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Uwaga

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych za pomocą przewodów ekranowanych.

Uwaga: urządzenia peryferyjne

Do tego urządzenia można podłącać jedynie certyfikowane urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.), które spełniają limity dla urządzeń klasy B. Użycie niecertyfikowanych urządzeń peryferyjnych może spowodować zakłócenia w odbiorze radiowym i telewizyjnym.

Uwaga

Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez producenta, mogą pozbawić użytkownika prawa do korzystania z tego produktu.

Warunki użytkowania

Urządzenie to spełnia wymagania Części 15 Zasad FCC. Można je użytkować, jeśli spełnia następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń i (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących wywoływać niepożądane działanie.

Uwaga: Użytkownicy z Kanady

To urządzenie cyfrowe klasy B spełnia wymagania kanadyjskiej normy ICES-003.

Uwaga wyjaśniająca do „Przepisów dotyczących postępowania z odpadami elektrycznymi i elektronicznymi w zakresie recyklingu i utylizacji”

Aby bardziej dbać i o naszą planetę i ją chronić, kiedy użytkownik nie potrzebuje już produktu lub produkt się zużyje, proszę postępować zgodnie z krajowymi przepisami i regulacjami dotyczącymi odpadów elektrycznych i elektronicznych i oddać urządzenie do recyklingu przez lokalnych producentów posiadających uznane w kraju kwalifikacje w zakresie recyklingu.

Usuwanie zużytego sprzętu przez użytkowników w gospodarstwach domowych UE.

Ten symbol na produkcie lub na jego opakowaniu oznacza, że produktu nie należy wyrzucać z innymi odpadami z gospodarstwa domowego. Obowiązkiem użytkownika przy usuwaniu zużytego urządzenia jest dostarczeniem go do punktu zbiórki, który wykonuje recykling zużytego sprzętu elektrycznego i elektronicznego. Osobne zbieranie i recykling zużytego sprzętu pomaga zachować zasoby naturalne i gwarantuje jego ponowne zagospodarowanie w sposób chroniący zdrowie człowieka i środowisko. Aby uzyskać więcej informacji dotyczących punktów recyklingu zużytych urządzeń, proszę skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstw domowych lub sklepem, w którym produkt został zakupiony.

Deklaracja zgodności CE

Acer Inc. niniejszym deklaruje, że ten monitor LCD spełnia zasadnicze wymagania i pozostałe istotne postanowienia dyrektywy EMC 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE ustanawiającej ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią.

Monitor Acer jest przeznaczony do wyświetlania informacji wizualnych i wideo uzyskanych z urządzeń elektronicznych.

DANE TECHNICZNE

Panel LCD	System działania Kolorowy LCD TFT
	Wielkość 27"W (69 cm)
	Rozstaw pikseli 0,311 mm (w poziomie) x 0,311 mm(w pionie)
	Jasność 250 cd/m	^2 (typowy)
	Kontrast 4000:1 (typowy)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcji 1 ms (VRB)
	Typ panela VA
	Częstotliwość pozioma 270 KHz
	Częstotliwość pionowa 48 - 240 Hz
Kolory wyświetlacza 16,7 mln kolorów
Zegar plamki		HDMI: 340 MHzDP: 360 MHz
Maksymalna rozdzielczość		HDMI: 1920×1080 przy częstotliwości 240 HzDP: 1920×1080 przy częstotliwości 240 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa energetyczna A
* Roczne zużycie energii 44 (kWh) (dla modeli z wejściem HDMI)
Pobór mocy (przy 200 nitach)	Tryb włączenia 30 W (typowy)
	Tryb uśpienia	0,5 W (typowy)
	Tryb wyłączenia (czuwanie)	0,4 W (typowy)
Złącze wejścia		DPHDMI × 2
Sygnał wejścia video		DPHDMI (tylko modele z wejściem HDMI) (opcjonalnie)
Maksymalny rozmiar ekranu		W poziomie: 608,89 mmW pionie: 348,34 mm
Źródło zasilania		WEJŚCIE: 100-240 V ~ 50/60 Hz
Warunki otoczenia		Temp. działania: 0° do 40°CTemp. przechowywania: -20° do 60°CWilgotność podczas pracy: 20% do 90%
Wymiary		610,5 (szer.) x 446,3 (wys.) x 195,9 (głęb.) mm
Masa (netto)		3,9 kg (netto)
Dane techniczne mechanizmu		Nachylanie: od -5° do +20°Obracanie: NieRegulacja wysokości: NiePrzekręcanie: NieOdlączane nóżki podstawy: Tak
Zewnętrzne elementy sterowania	Przełącznik/przyciski	Przycisk Zasilanie Klawisz szybkiego dostępu 3Klawisz szybkiego dostępu 1 Klawisz szybkiego dostępu 4Klawisz szybkiego dostępu 2
	Funkcje	Jasność Cel TrybKontrast Język Numer seriiNieb. świat. Wyłączenie OSD Resetuj wszyst. ustaw.Wzmocn. czerni PrzezroczystośćACM Blokada OSDSuper ostrość WejścieGamma Auto źródłoTemp. koloru Format DPTryby Tryb szerokiTryb sRGB Przypis. przyc. skrótuTryb odc. szar. DDC/CI6-osiowa barwa Poz. czarn. HDMINasyc. 6-osiow Tryb szyb. uruchGłośność Tryb gry: AkcjaWyciszenie Tryb gry: WyścigOver Drive Tryb gry: SportTechnologia Adaptive Sync Główne źródłoVRBCzęst. odśwież. RozdzielczośćCzęst. poz./pion
Dane techniczne zależą od modelu i/lub regionu.
