HWT650 - Garso juosta SAMSUNG - Nemokama naudojimo instrukcija

Produkto tipas	Garso juosta
Prekės ženklas	Samsung
Modelis	HW-T650
Garso juostos matmenys (P x A x G)	980,0 x 58,0 x 90,0 mm
Garso juostos svoris	2,4 kg
Subvūferio matmenys (P x A x G)	205,0 x 353,0 x 303,2 mm
Subvūferio svoris	6,2 kg
Maitinimas	Kintamosios/nuolatinės srovės adapteris (24 V)
Energijos suvartojimas budėjimo režimu	2,0 W
Bendra išėjimo galia	180 W (30 W x 6 kanalų) + 160 W (subvūferis)
Ryšiai	HDMI su ARC, optinis įėjimas, USB prievadas (5V 0,5A), Bluetooth
Palaikomi garso formatai	LPCM 2 kanalai, Dolby Digital, DTS, DTS Virtual:X
Garso režimai	Standartinis, Aplinkinis garsas, Žaidimai, Išmanusis garsas, DTS Virtual:X
Specialios funkcijos	Bluetooth kelių įrenginių jungtis, Automatinis išsijungimas, DRC, Bluetooth įjungimas
Pridedami priedai	Nuotolinio valdymo pultas, AA baterijos x2, sieninio montavimo vadovas, sieniniai laikikliai
Saugumas	Neatidarykite dangtelio (elektros smūgio pavojus), venkite drėgmės
Priežiūra ir valymas	Valyti minkšta, sausa šluoste
Atsarginės dalys ir remontabilumas	Subvūferis (PS-WR65BB), galinių garsiakalbių rinkinys (SWA-8500S papildomai). Nėra vartotojo taisomų dalių.

Dažnai užduodami klausimai - HWT650 SAMSUNG

Kaip prijungti garso juostą prie televizoriaus?

Garso juostą galite prijungti per optinį kabelį arba HDMI kabelį (ARC prievadas). Dėl belaidžio ryšio naudokite Bluetooth paspaudę nuotolinio valdymo pulto PAIR mygtuką.

Kodėl subvūferis neprisijungia automatiškai?

Patikrinkite, ar maitinimo laidai yra prijungti. Jei automatinis prisijungimas nepavyksta, atlikite rankiniu būdu prisijungimą: laikykite nuspaudę ID SET mygtuką subvūferio gale 5 sekundes, tada laikykite nuspaudę nuotolinio valdymo pulto Aukštyn mygtuką 5 sekundes, kol ekrane pasirodys 'ID SET'.

Kaip naudotis Bluetooth funkcija?

Paspauskite nuotolinio valdymo pulto PAIR mygtuką, kad pereitumėte į 'BT PAIRING' režimą. Savo mobiliajame įrenginyje Bluetooth sąraše pasirinkite '[AV] Samsung Soundbar T6-Series'. Garso juosta gali vienu metu prisijungti prie dviejų įrenginių.

Ką daryti, jei nuotolinio valdymo pultas neveikia?

Pakeiskite baterijas naujomis (AA tipo). Įsitikinkite, kad jokios kliūtys netrukdo signalui tarp nuotolinio valdymo pulto ir garso juostos. Maksimalus atstumas yra apie 10 metrų.

Kaip reguliuoti subvūferio garsumą?

Naudokite nuotolinio valdymo pulto WOOFER mygtuką. Stumkite jį į priekį, kad padidintumėte, arba atgal, kad sumažintumėte garsumą. Reguliavimo diapazonas yra nuo -12 iki +6 (arba 0).

Kaip atnaujinti garso juostos programinę įrangą?

Atsisiųskite naujausią atnaujinimo failą iš Samsung palaikymo svetainės į USB atmintinę (FAT formatas). Išjunkite garso juostą, įjunkite USB, tada vėl įjunkite. Ekrane pasirodys 'UPDATE'. Baigus, laikykite nuspaudę Play/Pause mygtuką 5 sekundes, kad inicijuotumėte.

Kokie yra skirtingi garso režimai?

Režimai: Standartinis (originalus garsas), Aplinkinis garsas (platus garso laukas), Žaidimai (įtraukiantis garsas žaidimams), Išmanusis garsas (turinio analizė realiu laiku) ir DTS Virtual:X (3D garsas).

Kaip sumontuoti garso juostą ant sienos?

Naudokite pateiktą sieninio montavimo vadovą. Pažymėkite varžtų vietas, išgręžkite skyles ir įstatykite sienai tinkamus kaiščius. Pritvirtinkite sieninius laikiklius prie garso juostos galinės dalies, tada pakabinkite ant sieninių varžtų. Įsitikinkite, kad siena atlaiko svorį (2,4 kg).

Ką reiškia pranešimas "ID SET" ekrane?

Pranešimas 'ID SET' rodo, kad garso juosta yra poravimo režime su belaidžiu įrenginiu (subvūferiu arba galiniais garsiakalbiais). Laikykite nuspaudę atitinkamą mygtuką ant įrenginio, kad užmegztumėte ryšį.

Kaip išjungti Bluetooth Power funkciją?

Laikykite nuspaudę nuotolinio valdymo pulto SOUND MODE mygtuką ilgiau nei 5 sekundes. Ekrane bus rodoma 'ON-BLUETOOTH POWER' arba 'OFF-BLUETOOTH POWER' priklausomai nuo dabartinės būsenos. Atleiskite mygtuką, kad perjungtumėte.

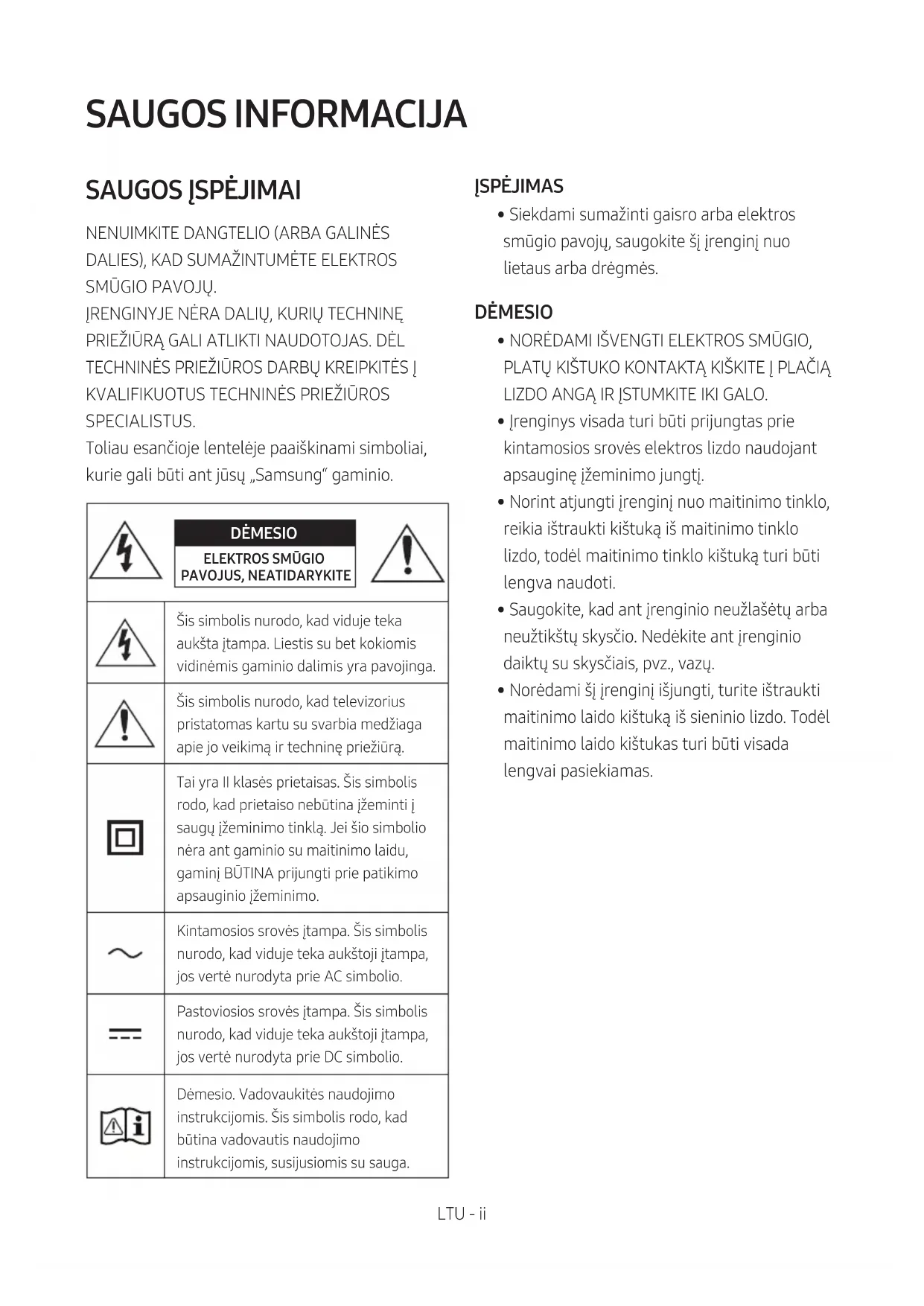

NAUDOJIMO INSTRUKCIJA HWT650 SAMSUNG

Toliau esančioje lentelėje paaiškinami simboliai, kurie gali būti ant jūsų „Samsung“ gaminio.

	DĖMESIOELEKTROS SMŪGIOPAVOJUS, NEATIDARYKITE	[IMAGE]
	Šis simbolis nurodo, kad viduje teka aukšta įtampa. Liestis su bet kokiomis vidinėmis gaminio dalimis yra pavojinga.
	Šis simbolis nurodo, kad televizorius pristatomas kartu su svarbia medžiaga apie jo veikimą ir techninę priežiūrą.
	Tai yra II klasės prietaisas. Šis simbolis rodo, kad prietaiso nebūtina jžeminti į saugų jžeminimo tinklą. Jei šio simbolio nėra ant gaminio su maitinimo laidu, gaminį BŪTINA prijungti prie patikimo apsauginio jžeminimo.
	Kintamosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie AC simbolio.
	Pastoviosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie DC simbolio.
	Dėmesio. Vadovaukitės naudojimo instrukcijomis. Šis simbolis rodo, kad būtina vadovautis naudojimo instrukcijomis, susijusiomis su sauga.

JSPÈJIMAS

- Siekdami sumažinti gaisro arba elektros smūgio pavojų, saugokite šį įrenginį nuo lietaus arba drėgmės.

DÈMESIO

• NORĖDAMI IŠVENGTI ELEKTROS SMŪGIO, PLATŲ KIŠTUKO KONTAKTĄ KIŠKITE I PLAČIĄ LIZDO ANGĄ IR ĮSTUMKITE IKI GALO.
• lrenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo naudojant apsauginę jžeminimo jungtį.
• Norint atjungti jrenginį nuo maitinimo tinklo, reikia ištraukti kištuką iš maitinimo tinklo lizdo, todėl maitinimo tinklo kištuką turi būti lengva naudoti.
• Saugokite, kad ant jrenginio neužlašetų arba neužtikštų skysčio. Nedėkite ant jrenginio daiktų su skysčiais, pvz., vazų.
• Norėdami ši įrenginį išjungti, turite ištraukti maitinimo laido kištuką iš sieninio lizdo. Todėl maitinimo laido kištukas turi būti visada lengvai pasiekiamas.

ATSARGUMO PRIEMONÈS

1. Įsitikinkite, kad kintamosios srovės maitinimo šaltinis jūsų namuose atitinka energijos reikalavimus, nurodytus ant apatinėje gaminio pusėje esančio identifikavimo lipduko. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7–10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite įrenginio ant stiprintuvų arba kitos įrangos, kuri gali įkaisti. Šis įrenginys skirtas naudoti nuolat. Norėdami visiškai išjungti įrenginį, ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Ištraukite maitinimo laido kištuką, jei planuojate įrenginio ilgą laiką nenaudoti.

2. Per perkūniją ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Dėl žaibavimo padidėjusi įtampa gali įrenginį sugadinti.

3. Saugokite jrenginj nuo tiesioginių saulės spindulių ir kitų šilumos šaltinių. Dėl to gali perkaisti jrenginys ir sutrikti jo veikimas.

4. Saugokite gaminj nuo drègmès (pvz., vazų) ir karščio pertekliaus (pvz., židinio) arba nuo įrangos, sukuriančios stiprius magnetinius ar elektrinius laukus. Atjunkite maitinimo laidą nuo kintamosios srovės šaltinio, jei įrenginys veikia netinkamai. Jūsų gaminys nėra skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Galimas kondensacijos poveikis, jei gaminys buvo laikomas žemoje temperatūroje. Jei gabenote įrenginį žiemą, prieš naudodami palaukite maždaug 2 valandas, kol įrenginys įšils iki kambario temperatūros.

5. Baterijose, naudojamose su šiuo gaminiu, yra cheminių medžiagų, kurios yra kenksmingos aplinkai. Neišmeskite baterijų kartu su kitomis mišriomis buitinėmis atliekomis. Nemeskite baterijų i ugnį. Nesukelkite trumpojo jungimo, neardykite ar neperkaitinkite baterijų. Jei baterija pakeičiama netinkamai, kyla sprogimo pavojus. Naudokite tik tokias pačias arba atitinkamo tipo baterijas.

APIE ŠI VADOVA

Naudotojo vadove yra dvi dalys: šis paprastas popierinis NAUDOTOJO VADOVAS ir IŠSAMUS VADOVAS, kurį galite atsisiųsti.

Šiuo vadovu naudokitės saugumo instrukcijoms, gaminio montavimo nurodymams, komponentams, sujungimams ir gaminimo specifikacijos peržiūrėti.

Nuskaitę QR kodą IŠSAMUS VADOVAS rasite „Samsung“ internetiniame klientų aptarnavimo centre. Jei norite peržiūrėti vadovą savo kompiuteryje arba mobiliajame įrenginyje, iš „Samsung“ svetainės atsisiųskite jį dokumentų formatu. (http://www.samsung.com/support)

Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.

TURINYS

01 Komponentų patikrinimas 2

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu

(2 AA tipo baterijos) ____ 2

02 Gaminio apžvalga 3

Priekinis / viršutinis „Soundbar“ skydelis ____ 3

Apatinis „Soundbar“ skydelis 4

03 „Soundbar“ prijungimas 5

Elektros šaltinio prijungimas ____ 5

„Soundbar“ prijungimas prie žemujų dažnių garsiakalbio ____ 6

- Automatinis žemųjų dažnių garsiakalbio ir „Soundbar“ sujungimas ____ 6

- Žemųjų dažnių garsiakalbio prijungimas rankiniu būdu, jei nepavyksta prijungti automatiškai ____ 7

„SWA-8500S“ (parduodama atskirai) prijungimas prie „Soundbar“ ____ 8

04 Prijungimas prie televizoriaus 10

1 būdas. Prijungimas naudojant kabelį ____ 10

- Prijungimas naudojant optini kabelj 10

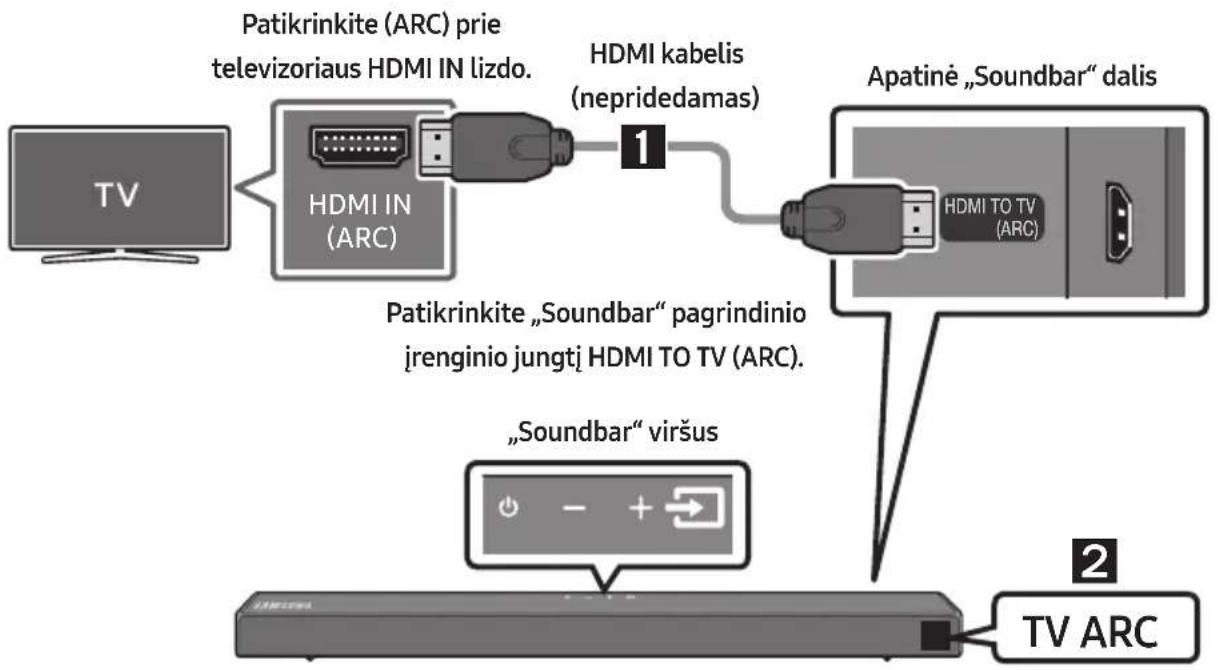

- Televizoriaus prijungimas naudojant HDMI kabelj ____ 11

2 būdas. Prijungimas belaidžiu ryšiu ____ 12

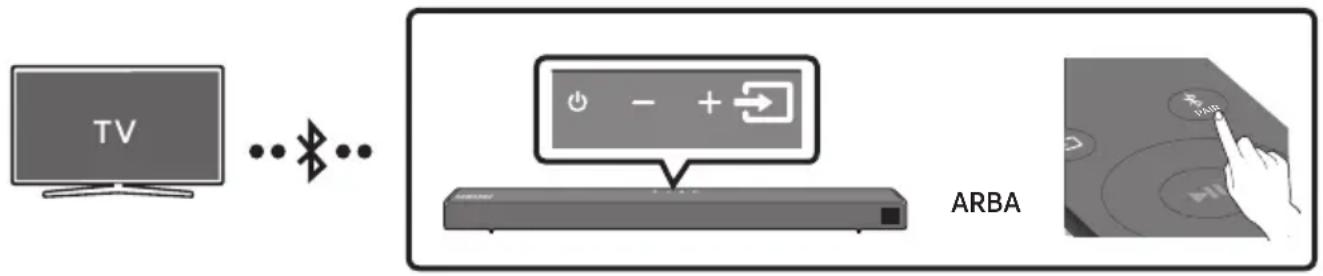

- Televizoriaus prijungimas per „Bluetooth“ ____ 12

05 Išorinio jrenginio prijungimas 14

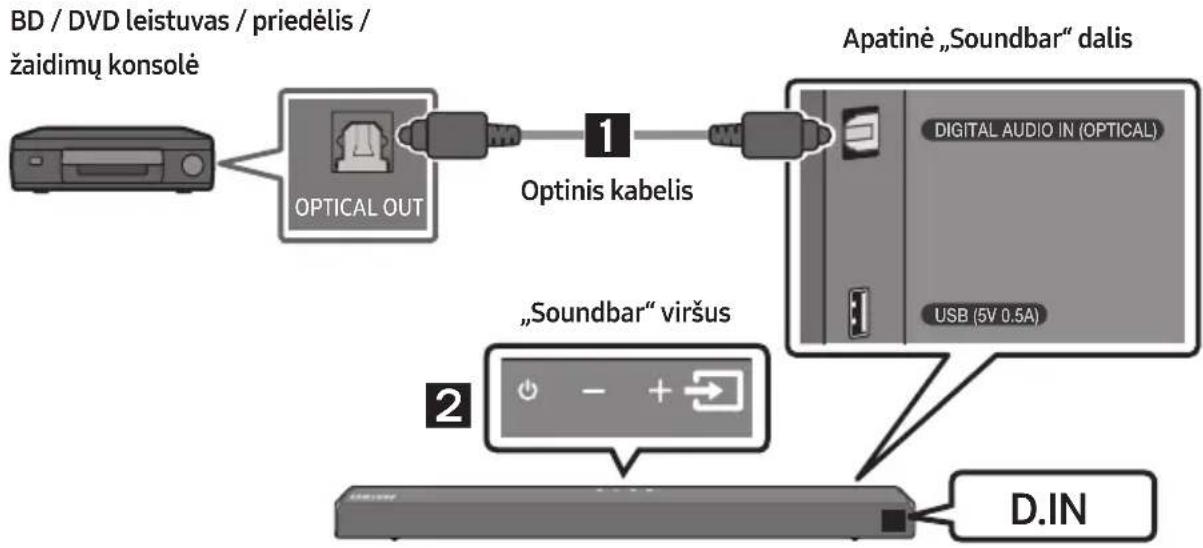

Prijungimas naudojant optinį kabelį ____ 14

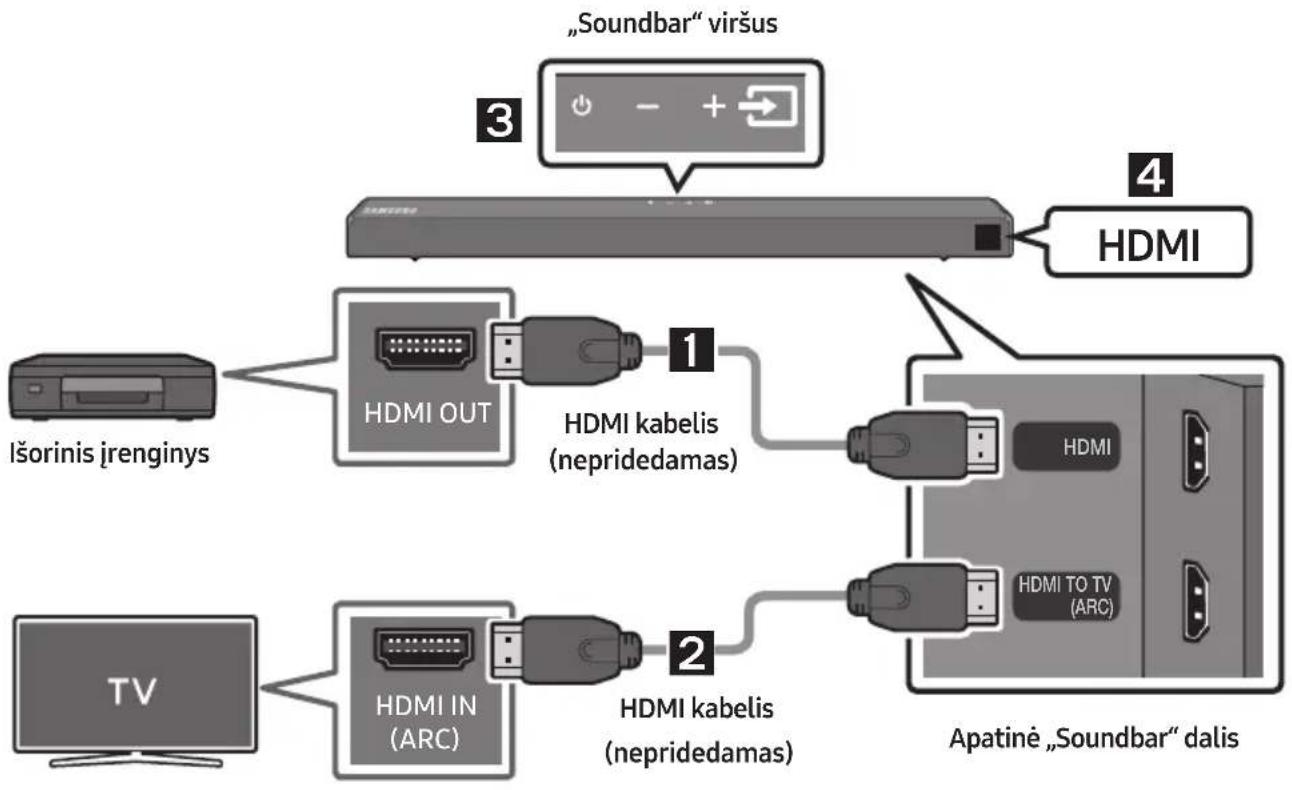

Prijungimas naudojant HDMI kabelį 15

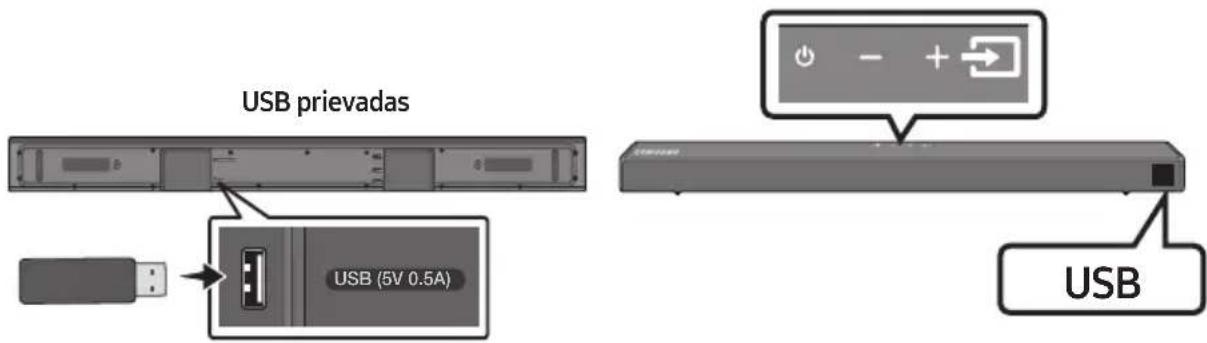

06 USB atminties jrenginio prijungimas 16

07 Mobiliojo jrenginio prijungimas 17

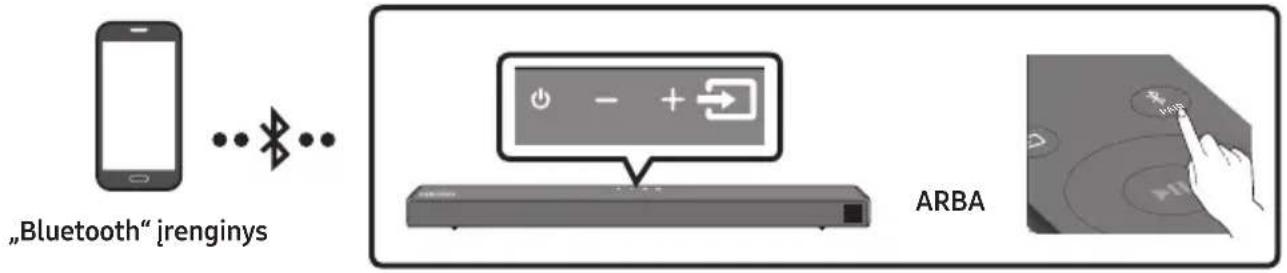

Prijungimas per „Bluetooth“ ____ 17

08 Nuotolinio valdymo pulto naudojimas 21

Kaip naudotis nuotolinio valdymo pultu ____ 21

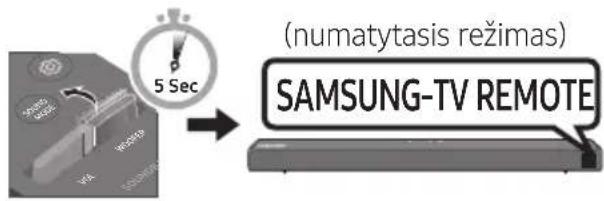

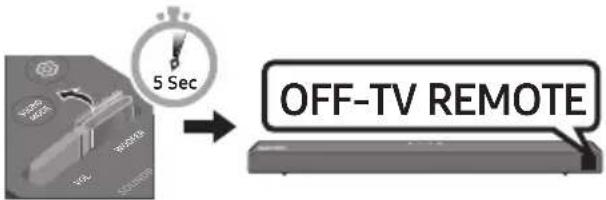

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu ____ 24

Paslėptų mygtukų naudojimas (mygtukai, turintys daugiau nei vieną funkciją) ____ 25

Skirtingų režimų garso efektų išvesties techniniai duomenys ____ 25

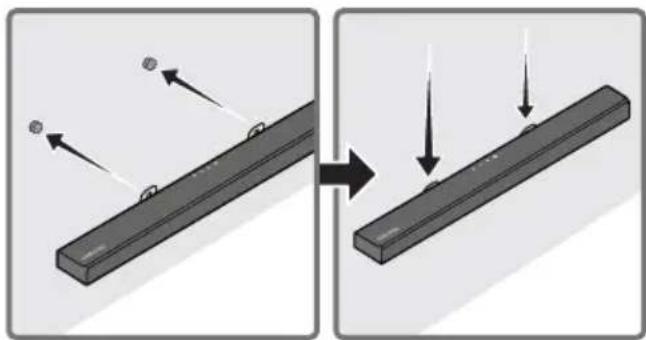

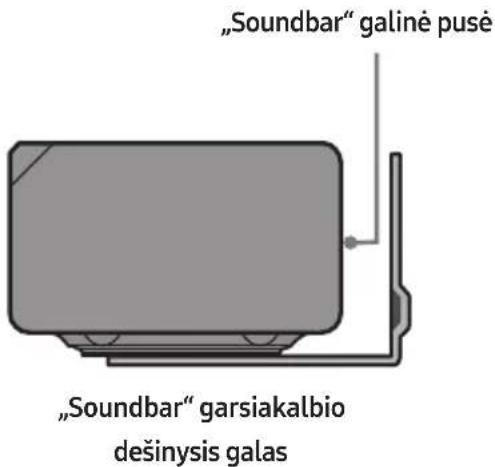

09 Sienos laikiklio montavimas 26

Su jrengimu susijusios atsargumo priemonės ____ 26

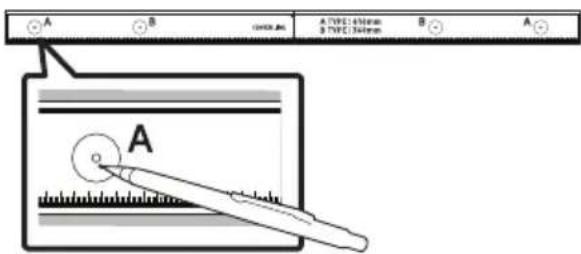

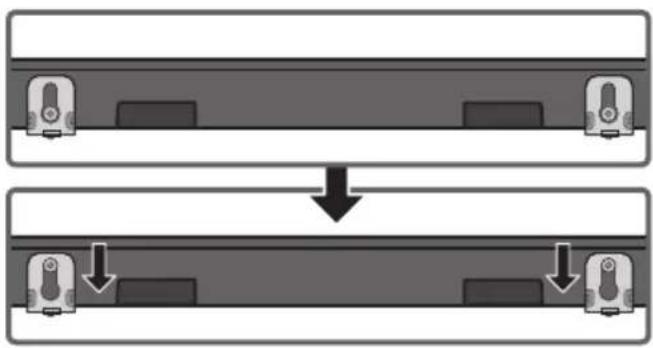

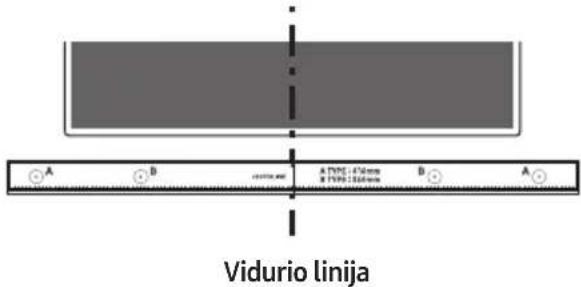

Tvirtinimo prie sienos komponentai ____ 26

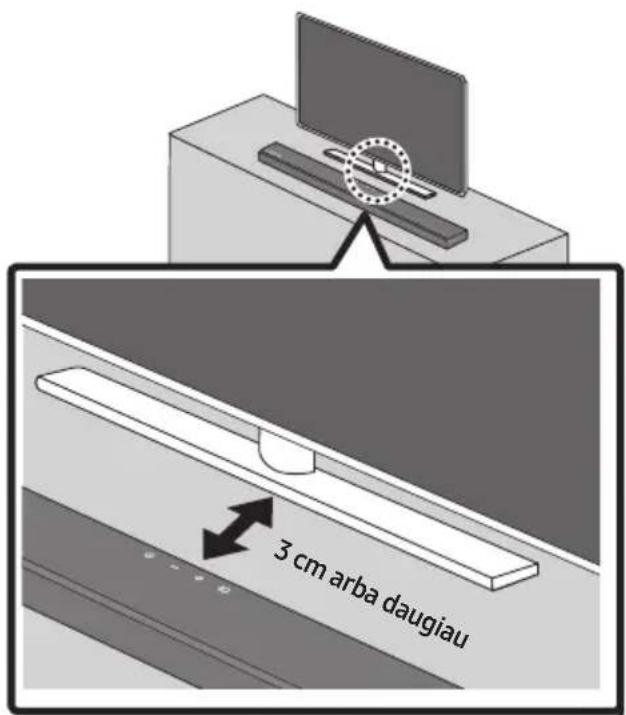

10 „Soundbar“ garsiakalbio padėjimas ant televizorias stovo 28

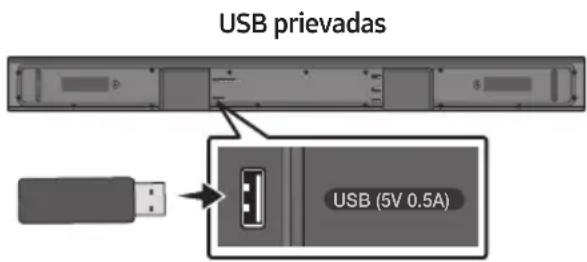

11 Programinės įrangos naujinimas 29

Atnaujinimo procedūra 29

Jei nepasirodo „UPDATE“ ____ 30

12 Trikčių šalinimas 31

13 Licencija 32

14 Atvirosios programinės įrangos licencijos pranešimas 32

15 Svarbi pastaba apie techninę priežiūrą 32

16 Techniniai duomenys ir vadovas 33

Specifikacijos 33

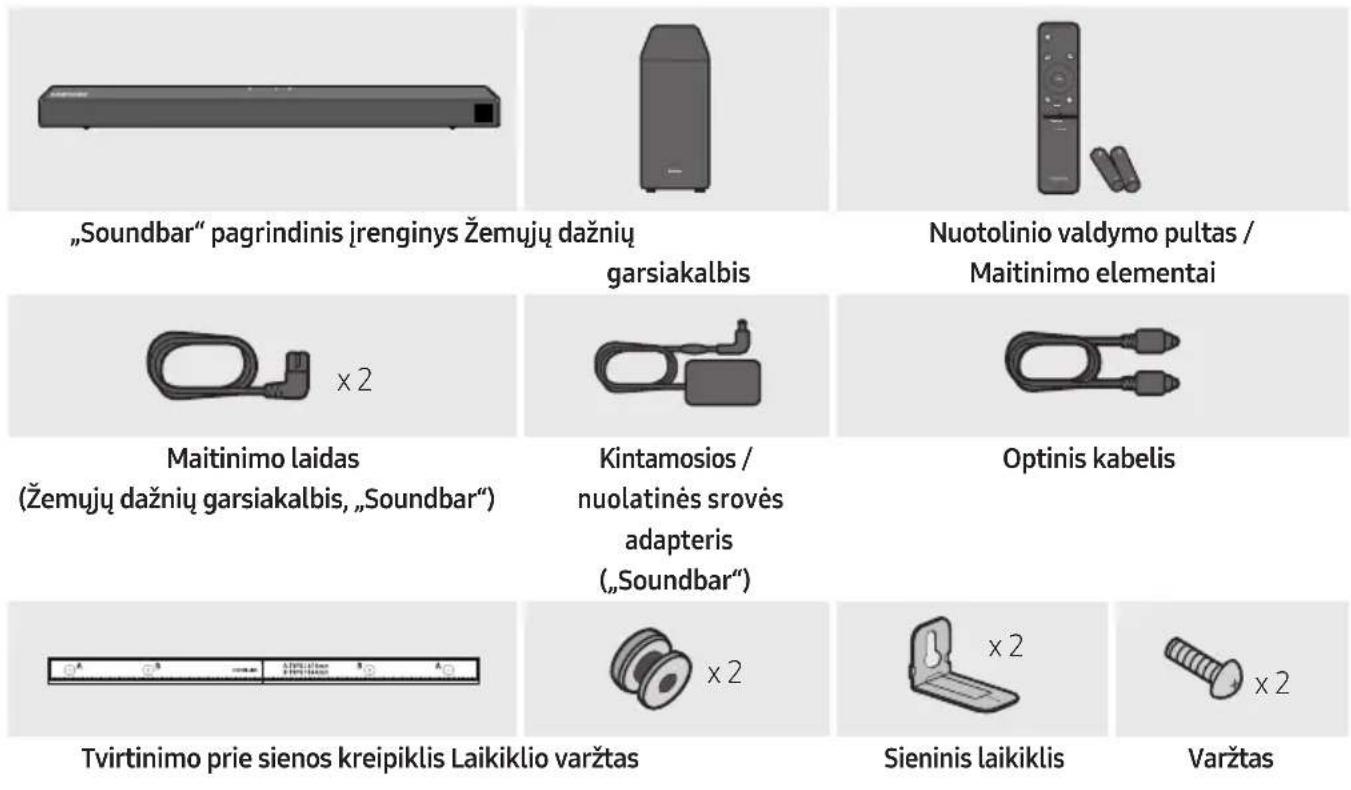

01 KOMPONENTU PATIKRINIMAS

„Soundbar“ pagrindinis jrenginys Žemujų dažnių

garsiakalbis

Nuotolinio valdymo pultas /

Maitinimo elementai

Maitinimo laidas (Žemujų dažnių garsiakalbis, „Soundbar“)

Kintamosios / nuolatinès srovès adapteris („Soundbar“)

Optinis kabelis

Tvirtinimo prie sienos kreipiklis Laikiklio varžtas

Sieninis laikiklis

Varžtas

• Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: „Soundbar“ pagrindinio įrenginio apačia)
• Norėdami įsigyti papildomų komponentų ar laidų, kreipkitės į „Samsung“ techninės priežiūros arba „Samsung“ klientų aptarnavimo centra.
• Priedų išvaizda gali šiek tiek skirtis nuo parodytųjų paveikslėlyje.

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos)

Pastumkitegalinį dangtelį rodyklės kryptimi, kol jis visiškai nusiims. 2 AA baterijas (1,5 V) įdėkite teisingai pasirinkdami poliškumo kryptį. Pastumkite galinį dangtelį atgal į vietą.

Gaminj paděkite taip, kad SAMSUNG logotipas būtų viršuje. Viršutinis skydelis

1	EkranasRodoma gaminio būsena ir dabartinis režimas.
2	(Maitinimo) mygtukasJungiamas arba išjungiamas maitinimas.Funkcija „Auto Power Down“Irenginys automatiškai išjungiamas toliau nurodytais atvejais.- D.IN / HDMI / BT / USB režimas: jei garso signalo nėra 20 minutes.
3	-/+ (Garsumo) mygtukasReguliujamas garsumas.Reguliujant garsumo lygis rodomas „Soundbar“ priekiniame ekrane.
4	(Šaltinio) mygtukasPasirenkamas šaltinio jvesties režimas.
	Ivesties režimas Ekranas
	Optinė skaitmeninė išvestis D.IN
	ARC (HDMI OUT) jvestis	D.IN → TV ARC (Automatinis konvertavimas)
	HDMI jvestis HDMI
	BLUETOOTH režimas BT
	USB režimas USB
	Jei norite jjungti režimą BT PAIRING, šaltinį perjunkite į režimą BT, tada paspauskite ir ilgiau nei 5 sek.palaikykite (Šaltinio) mygtuką.

• Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4–6 sek.
• Kai jjungsite jrenginj, praeis maždaug 4–5 sek., kol bus pradėtas atkurti garsas.
• Jei norite mégautis tik „Soundbar“ garsiakalbio atkuriamu garsu, turite išjungti TV garsiakalbius jėję į TV garso nustatymo meniu. Žr. savininko vadovą, gautą su savo televizoriumi.

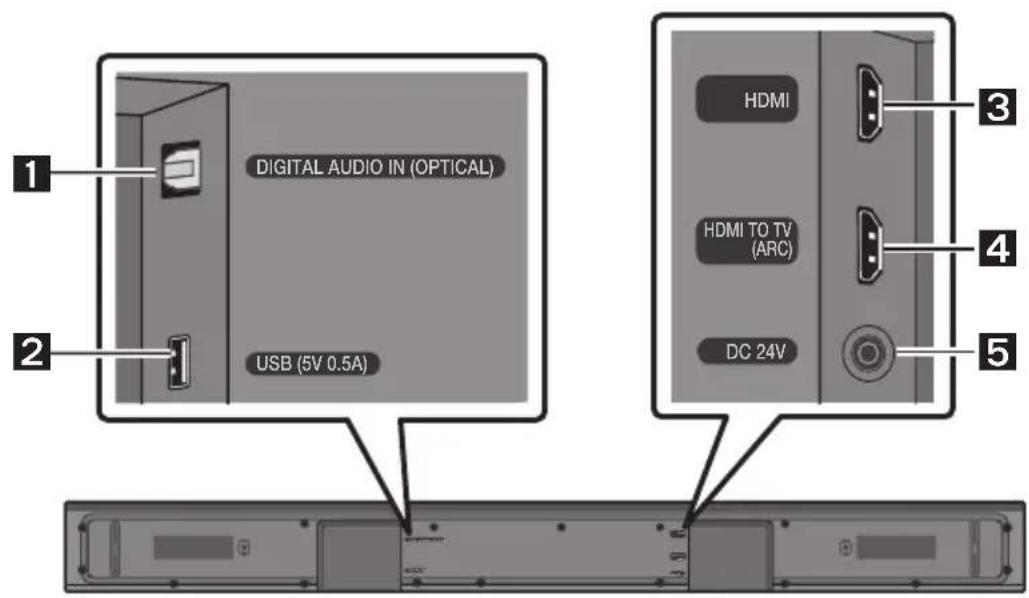

Apatinis „Soundbar“ skydelis

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI HDMI TO TV (ARC) DC 24V 1 2 3 4 5

1	DIGITAL AUDIO IN (OPTICAL)Skirta prijungti prie išorinio jrenginio skaitmeninės (optinės) išvesties.
2	USB (5V 0.5A)Skirta USB jrenginiu prijungti norint leisti muzikos failus iš USB jrenginio per „Soundbar“.
3	HDMIPriimami skaitmeninio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelį.Skirta prijungti prie išorinio jrenginio HDMI išvesties.
4	HDMI TO TV (ARC)Skirta prijungti prie HDMI (ARC) lizdo televizoriuje.
5	DC 24V (Maitinimo šaltinio įvadas)Skirta kintamosios / nuolatinės srovės adapteriui prijungti.

• Norėdami išjungti kintamosios arba nuolatinės srovės maitinimo adapterio maitinimo laidą iš sieninio elektros lizdo, ištraukite kištuką. Netraukite už laido.
• Nejunkite šio jrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol nebus prijungti visi komponentai.

03 „SOUNDBAR“ PRIJUNGIMAS

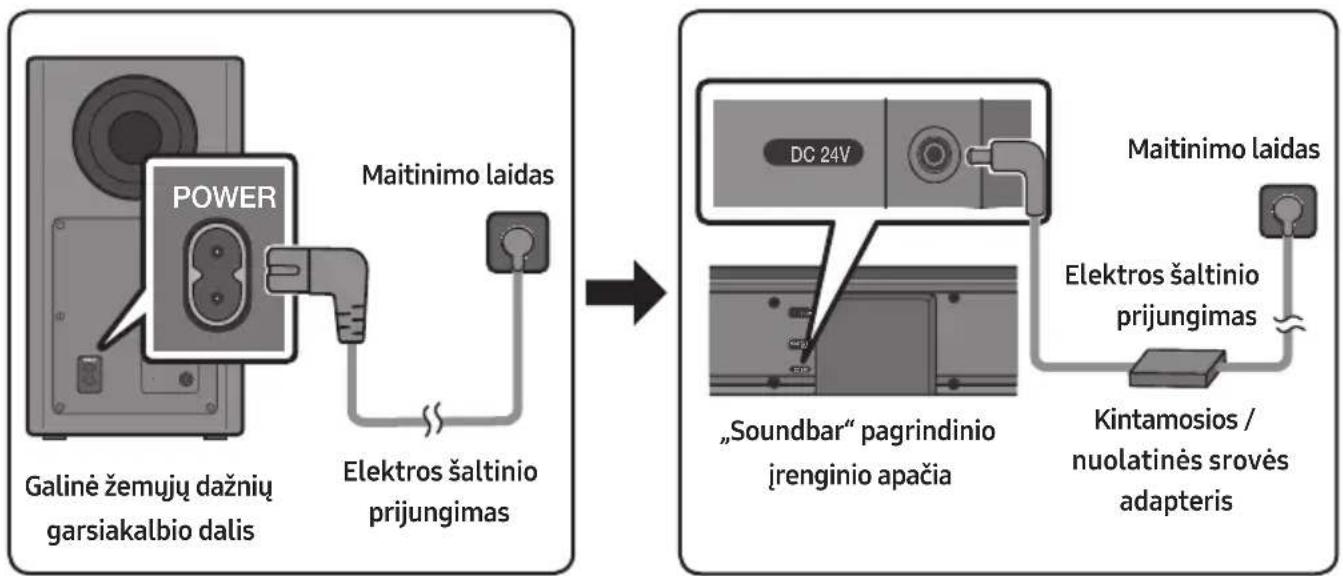

Elektros šaltinio prijungimas

Naudodamiesi maitinimo komponentais, prijunkite žemujų dažnių garsiakalbj ir „Soundbar“ prie elektros lizdo toliau nurodyta tvarka:

1. Prijunkite maitinimo laidą prie žemujų dažnių garsiakalbio.
2. Prijunkite maitinimo išvado laidą prie maitinimo adapterio, tada prie „Soundbar“ garsiakalbio.
3. Ijunkite maitinimo laidą i sieninę rozetę.

Žr. toliau pateikiamą iliustraciją.

- Jei reikia daugiau informacijos apie reikalingą elektros maitinimo šaltinį ir energijos sąnaudas, žr. prie gaminio priklijuotą etiketę. (Etiketė: „Soundbar“ pagrindinio įrenginio apačia)

- Įsitikinkite, kad kintamosios / nuolatinės srovės adapteris padėtas ant stalo arba grindų. Jei kintamosios / nuolatinės srovės adapteris kabės, o kintamosios srovės laido įvadas bus pakreiptas į viršų, į adapterį gali patekti vandens arba kitų pašalinių medžiagų ir gali sutrikti adapterio veikimas.

„Soundbar“ prijungimas prie žemujų dažnių garsiakalbio

Prijungę žemujų dažnių garsiakalbį galite mégautis sodriais žemujų dažnių garsais.

Automatinis žemujų dažnių garsiakalbio ir „Soundbar“ sujungimas

Kai prijungę maitinimo laidus prie „Soundbar“ ir žemujų dažnių garsiakalbio jjungiate maitinimą, žemujų dažnių garsiakalbis automatiškai prijungiamas prie „Soundbar“.

- Kai automatinis siejimas bus baigtas, jsijungs galinėje žemųjų dažnių garsiakalbio dalyje esantys mėlyni indikatoriai.

LED indikatorių lemputės galinėje žemųjų dažnių garsiakalbio dalyje

LED Büsena Aprašas Sprendimas
Mėlyna	Dega	Sėkmingai prisijungta (jprastas veikimas)	-
	Mirksi Ryšys atkuriamas	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ jrenginio, arba palaukite apie 5 min. Jei ir toliau mirksi, pabandykite žemujų dažnių garsiakalbį prijungti rankiniu būdu. Žr. 7 psl.
Raudona Dega		Budėjimo režimas („Soundbar“ pagrindinis jrenginys išjungtas)	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ jrenginio.
		Nepavyko prisijungti	Prijunkite dar kartą. Žr. 7 psl. pateikiamas rankinio prijungimo instrukcijas.
Raudona ir mėlyna	Mirksi Gedimas		Žr. vadove pateikiamą „Samsung“ techninės priežiūros centro kontaktinę informaciją

Žemujų dažnių garsiakalbio prijungimas rankiniu būdu, jei nepavyksta prijungti automatiškai

Prieš atliekant toliau aprašytą prijungimo rankiniu būdu procedūrą

• Patikrinkite, ar tinkamai prijungti „Soundbar“ ir žemuju dažnių garsiakalbio maitinimo laidai.

• Isitikinkite, ar „Soundbar“ jjungtas.

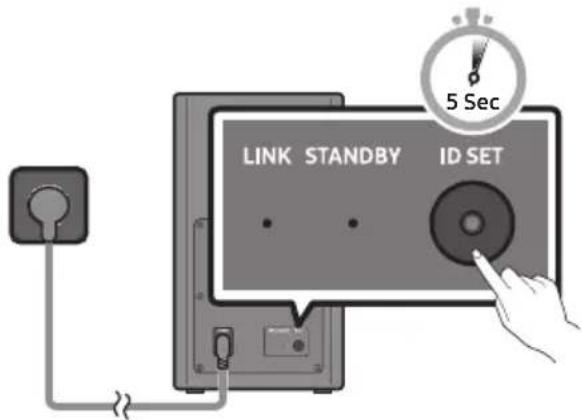

• Paspauskite ir bent 5 sekundes palaikykite galinėje žemųjų dažnių garsiakalbio dalyje esantį ID SET.

- Žemųjų dažnių garsiakalbio galinėje dalyje esantis raudonas indikatorius išsijungia ir pradeda mirksėti mėlynas indikatorius.

LINK STANDBY ID SET 5 Sec

Galinė žemujų dažnių garsiakalbio dalis

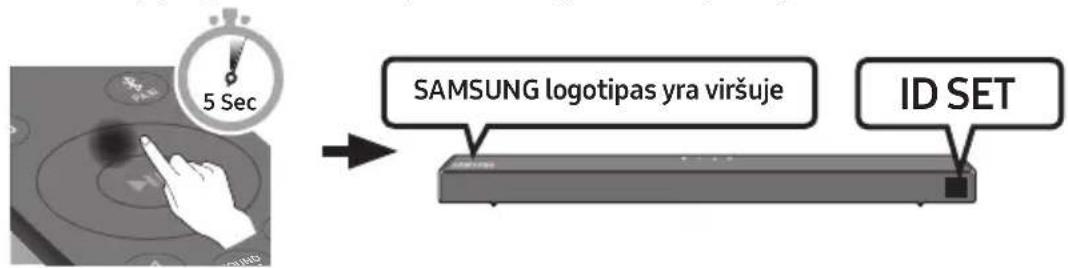

1. Paspauskite ir ne trumpiau nei 5 sekundes palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Aukštyn.

2. Kurj laiką „Soundbar“ ekrane bus rodomas pranešimas ID SET, kuris vėliau išnyks.

3. „Soundbar“ jsijungs automatiškai, kai bus baigta ID SET operacija.

5 Sec SAMSUNG logotipas yra viršuje ID SET

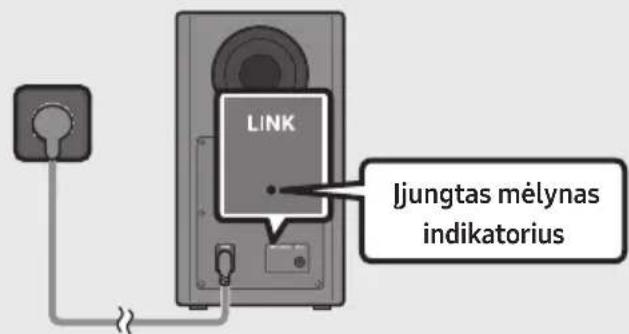

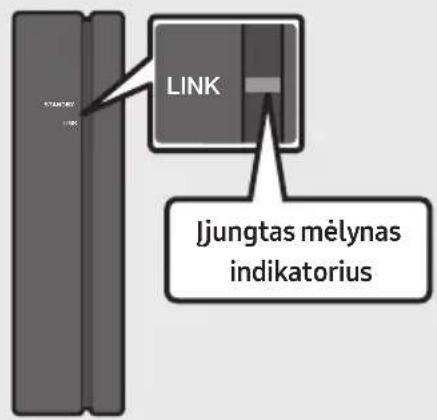

1. Patikrinkite, ar LINK LED indikatorius nepertraukiamai šviečia mėlyna spalva (tai reiškia, jog jrenginiai prijungti).

LINK Jungtas melynas indikatorius

Sujungus „Soundbar“ ir belaidį žemųjų dažnių garsiakalbj, LINK LED indikatorius nustoja mirksėjęs ir ima nepertraukiamai šviesti mėlyna spalva.

PASTABOS

• Nejunkite šio gaminio ar televizoriaus maitinimo laido j sienini elektros lizda, kol nėra sujungti visi komponentai.
• Prieš perkeldami į kitą vietą arba montuodami šį gaminį, būtinai išjunkite maitinimą ir atjunkite maitinimo laidą.
• Jei pagrindinis jrenginys yra išjungtas, belaidis žemųjų dažnių garsiakalbis persijungs į budėjimo režimą, o jrenginio gale kelis kartus sumirksėjęs mėlynas STANDBY režimo LED indikatorius pradės šviesti raudonai.
• Netoli „Soundbar“ garsiakalbio veikiant jrenginiui, kuris naudoja tokius pačius dažnius (5,8 GHz), kaip ir „Soundbar“ garsiakalbis, gali trūkinėti garsas.
• Maksimalus pagrindinio jrenginio belaidžio ryšio signalo perdavimo atstumas yra apie 10 metru, tačiau jis gali skirtis priklausomai nuo naudojimo aplinkos. Jei tarp pagrindinio jrenginio ir belaidžio žemujų dažnių garsiakalbio yra plieno, betono arba metalo siena, sistema gali visai neveikti, nes belaidžio ryšio signalas negali prasiskverbti per metalą.

ATSARGUMO PRIEMONÉS

• Belaidžio ryšio priėmimo antenos įmontuotos į belaidį žemujų dažnių garsiakalbj. Saugokite jrenginius nuo vandens ir drėgmės.
• Tam, kad garsas būtų optimalus, įsitikinkite, kad prie belaidžio žemųjų dažnių garsiakalbio ir belaidžio ryšio imtuvo modulio (parduodamas atskirai) nėra jokių kliūčių.

„SWA-8500S“ (parduodama atskirai) prijungimas prie „Soundbar“

Prie „Soundbar“ garsiakalbio prijunge „Samsung“ belaidžių galinių garsiakalbių komplektą („SWA-8500S“ – parduodamas atskirai), garsą išplėsite iki tikro belaidžio garso.

1. Prijunkite belaidj imtuvo moduli prie 2 erdvinių garsiakalbių.

– Garsiakalbio laidai paženklinti atitinkama spalva.

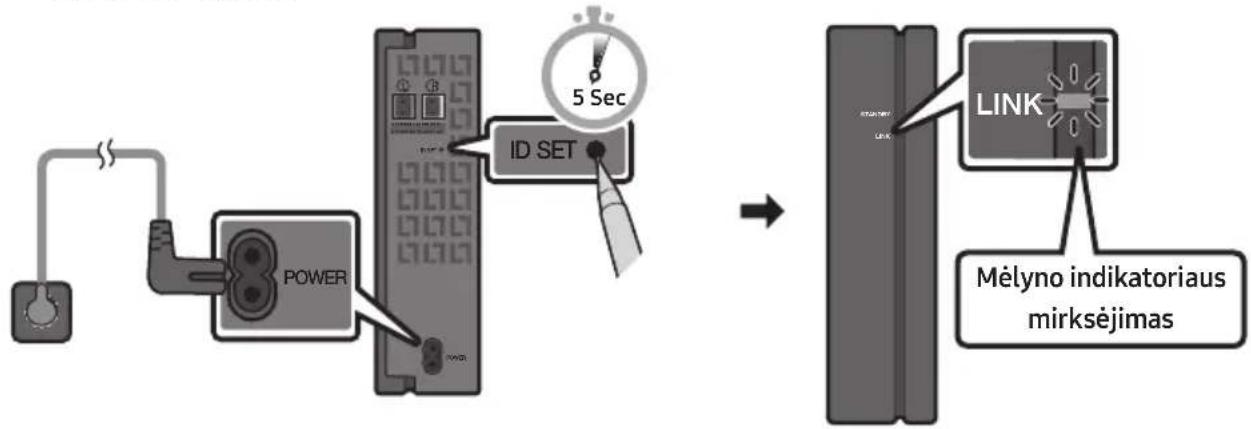

1. Prijunge belaidj imtuvo modulj prie elektros lizdo, patikrinkite jo parengties büseną.

- Mirksi belaidžio ryšio imtuvo modulio LED indikatoriaus lemputė LINK (mėlyna LED lemputė). Jei LED nemirksi, rašiklio galiuku paspauskite mygtuką ID SET, esantį galinėje belaidžio imtuvo modulio pusėje, ir palaikykite nuspaudę apie 5–6 sek., kol LED indikatoriaus LINK lemputė ims mirksėti (mėlyna spalva). Daugiau informacijos apie LED indikatorių ieškokite SWA-8500S naudotojo vadove.

1. Paspauskite ir ne trumpiau nei 5 sekundes palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Aukštyn.

2. Kurj laiką „Soundbar“ ekrane bus rodomas pranešimas ID SET, kuris vėliau išnyks.

3. „Soundbar“ jsijungs automatiškai, kai bus baigta ID SET operacija.

5 Sec SAMSUNG logotipas yra viršuje ID SET

DÈMESIO

- Kai „Soundbar“ atkuria muziką jo jungimo prie „SWA-8500S“ metu, baigiant prijungti iš žemųjų dažnių garsiakalbio gali sklisti trūkčiojantis garsas.

1. Patikrinkite, ar LINK LED indikatorius nepertraukiamai šviečia mėlyna spalva (tai reiškia, jog jrenginiai prijungti).

LINK Jungtas mėlynas indikatorius

Sujungus „Soundbar“ ir belaidį imtuvo modulį, LINK LED indikatorius nustoja mirksėjęs ir nepertraukiamai šviečia mėlyna spalva.

1. Jei „SWA-8500S“ néra prijungtas, pakartokite procedūrą nuo 2 veiksmo.

04 PRIJUNGIMAS PRIE TELEVIZORIAUS

Televizoriaus garsą leiskite per „Soundbar“ naudodami laidinę ar belaidę jungtį.

- Kai „Soundbar“ prijungiamas prie pasirinkto „Samsung“ televizoriaus, „Soundbar“ galima valdyti televizoriaus nuotolinio valdymo pultu.

• Ši funkcija veikia 2017 m. ir naujesnės laidos „Samsung Smart TV“ televizoriuose, kurie palaiko „Bluetooth“, prijungiant „Soundbar“ prie televizoriaus optiniu laidu.
• Ši funkcija leidžia televizoriaus meniu reguliuoti garso lauką ir įvairius nustatymus, garsumą bei garsą nutildyti.

1 būdas. Prijungimas naudojant kabelj

Kai transliuojami signalai yra „Dolby Digital“, o skaitmeninės išvesties garso formato nustatymas jūsų televizoriuje yra PCM, rekomenduojama pakeisti šį nustatymą į „Dolby Digital“. Kai nustatymas pakeistas, galite mėgautis geresne garso kokybe. (Televizoriaus meniu terminai „Dolby Digital“ ir PCM gali būti pavadinti skirtingai – tai priklauso nuo televizoriaus gamintojo.)

Prijungimas naudojant optinį kabelį

1. Sujunkite „Soundbar“ garsiakalbio lizdą DIGITAL AUDIO IN (OPTICAL) su televizoriaus lizdu OPTICAL OUT skaitmeniniu optiniu kabeliu.
2. Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką ➞ (Šaltinio), tada pasirinkite režima D.IN.

Televizoriaus prijungimas naudojant HDMI kabelj

1. Jjunge „Soundbar“ ir televizorių prijunkite HDMI kabelį (nepridedamas), kaip parodyta paveikslėlyje.

2. „Soundbar“ pagrindinio jrenginio ekrano lange rodoma TV ARC, o per „Soundbar“ leidžiamas televizoriaus garsas.

3. Jei televizoriaus garso nesigirdi, nuotolinio valdymo pulte arba „Soundbar“ viršuje paspauskite mygtuką (Šaltinio), kad perjungtumėte D.IN režimą. Ekrane paeiliui rodoma D.IN ir TV ARC, tada pasigirsta televizoriaus garsas.

4. Jei „Soundbar“ pagrindinio jrenginio ekrano lange nepasirodo TV ARC, patikrinkite, ar HDMI kabelis (nepridedamas) prijungtas prie tinkamo lizdo.
5. Naudodami garsumo reguliavimo mygtukus televizoriaus nuotolinio valdymo pulte pakeiskite „Soundbar“ garsumo lygi.

PASTABOS

• HDMI yra sąsaja, leidżianti perduoti vaizdo ir garso duomenis skaitmeniniu būdu naudojant tik vieną jungtį.
• Jei televizoriuje yra ARC prievadas, prijunkite HDMI kabelj prie HDMI IN (ARC) prievado.
• Jei jmanoma, rekomenduojame naudoti bešerdį HDMI kabelį. Naudojant šerdinį HDMI kabelį, jis turėtų būti mažesnio nei 14 mm skersmens.
• Ši funkcija negalima, jei pasirinktas HDMI kabelis nepalaiko ARC.

2 būdas. Prijungimas belaidžiu ryšiu

Televizoriaus prijungimas per „Bluetooth“

Prijunge televizorių per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Vienu metu galima prijungti tik vieną televizorių.

TV ARBA

Prijungimas pirmą kartą

1. Paspauskite nuotolinio valdymo pulto mygtuką ✝ PAIR ir jjunkite režimą BT PAIRING.

(ARBA) a. Viršutiniame skydelyje paspauskite mygtuką ➞ (Šaltinio), tada pasirinkite BT. BT automatiškai per kelias sekundes pasikeičia i BT PAIRING, arba i BT READY, jei yra ryšio įrašas. b. Kai pasirodo BT READY, „Soundbar“ viršutiniame skydelyje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką ➞ (Šaltinio), kad būtų parodyta BT PAIRING.

1. Televizoriuje jjunkite „Bluetooth“ režimą. (Daugiau informacijos pateikiama televizoriaus vadove.)

2. Televizoriaus ekrane rodomame sąraše pasirinkite [AV] Samsung Soundbar T6-Series. Televizoriaus „Bluetooth“ jrenginių sąraše pasiekiamas „Soundbar“ žymimas Need Pairing arba Paired. Jei norite prisijungti prie „Soundbar“, pasirinkite pranešimą ir užmegzkite ryšį. • Kai televizorių prijungiate, „Soundbar“ priekiniame ekrane parodoma [TV pavadinimas] → BT.

3. Dabar per „Soundbar“ galite leisti televizoriaus garsą.

Jei jrenginio nepavyksta prijungti

• Jei sąraše rodomas anksčiau prijungto „Soundbar“ įrašas (pvz., [AV] Samsung Soundbar T6-Series), ištrinkite jį.
  • Tada pakartokite 1–3 veiksmus.

PASTABA

- Kai prijungėte „Soundbar“ garsiakalbj prie televizoriaus pirmą kartą, norėdami atsijungti naudokite režimą BT READY.

„Soundbar“ atjungimas nuo televizoriaus

Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką (Šaltinio) ir perjunkite i bet kurį režimą, išskyrus BT.

• Atjungimas šiek tiek užtrunka, nes televizorius turi gauti atsakymą iš „Soundbar“. (Reikalingas laikas gali skirtis ir priklauso nuo televizoriaus modelio.)
• Norėdami atšaukti automatinį „Soundbar“ ir TV sujungimą „Bluetooth“ ryšiu, paspauskite ir 5 sek. palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Kairėn, kai „Soundbar“ yra nustatytas į BT READY režimą. (Jungimo → išjungimo jungiklis)

Kuo skiriasi BT READY ir BT PAIRING?

• BT READY : Šiuo režimu galite ieškoti anksčiau prijungtų televizorių arba prijungti anksčiau prijungtą mobilųjj įrenginį prie „Soundbar“ garsiakalbio.
• BT PAIRING : Esant nustatytam šiam režimui, prie „Soundbar“ garsiakalbio galite prijungti naują jrenginį. (Paspauskite nuotolinio valdymo pulto mygtuką ✝ PAIR arba „Soundbar“ viršuje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką ➞ (Šaltinio), kai „Soundbar“ veikia BT režimu.)

PASTABOS

• Jei prijungiant „Bluetooth“ jrenginį prašoma įvesti PIN kodą, įveskite <0000>.
• Veikiant „Bluetooth“ ryšio režimui „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 20 minučių.
• „Soundbar“ gali neatlikti „Bluetooth“ paieškos tinkamai neužmegzti ryšio esant šioms aplinkybėms:
• jei aplink „Soundbar“ yra stiprus elektros laukas;
• jei su „Soundbar“ vienu metu susiejami du arba daugiau „Bluetooth“ jrenginių.
• jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.

- Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.

05 IŠORINIO İRENGINIO PRIJUNGIMAS

Kad per „Soundbar“ galétumète leisti išorinio jrenginio garsą, prie išorinio jrenginio prisijunkite naudodami laidą arba „Bluetooth“ ryšj.

Prijungimas naudojant optinį kabelį

1. Sujunkite pagrindinio jrenginio lizdą DIGITAL AUDIO IN (OPTICAL) ir šaltinio jrenginio lizdą OPTICAL OUT skaitmeniniu optiniu kabeliu.
2. Pasirinkite režimą D.IN viršutiniame skydelyje arba nuotolinio valdymo pulte paspausdami mygtuką (Saltinio).

Prijungimas naudojant HDMI kabelj

1. Vieną HDMI kabelio (nepridedamas) galą prijunkite prie gaminio užpakalinėje dalyje esančio lizdo HDMI, o kitą prie skaitmeninio jrenginio lizdo HDMI OUT.
2. Vieną HDMI kabelio (nepridedamas) galą prijunkite prie gaminio užpakalinėje dalyje esančio lizdo HDMI TO TV (ARC), o kitą prie televizoriaus lizdo HDMI IN.
3. Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką (Šaltinio) tada pasirinkite HDMI.
4. HDMI režimas rodomas „Soundbar“ ekrano skydelyje, o garsas leidžiamas.

06 USB ATMINTIES İRENGINIO PRIJUNGIMAS

Per „Soundbar“ galite leisti muzikos failus, esančius USB atminties jrenginiuose.

USB prievadas USB (5V 0.5A) USB

1. USB jrenginj prijunkite prie USB prievado gaminio apačioje.

2. Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuka (Šaltinio) tada pasirinkite USB.

3. Ekrane parodoma USB.

4. Per „Soundbar“ leiskite muzikos failus iš USB atminties jrenginių.

- „Soundbar“ automatiškai išjungiamas (Auto Power Down), jei daugiau nei 20 minutes neprijungiamas joks USB jrenginys.

Failų formatų tipų suderinamumo sąrašas

Plétinys Kodekas Diskretizavimo dažnis Bitų perdavimo sparta
*.mp3 MPEG1 Layer2 32-48 kHz 32-320 kb/s
		MPEG1 Layer3	32-48 kHz 32-320 kb/s
		MPEG2 Layer3	16-24 kHz
		MPEG2.5 Layer3	8-12 kHz
*.wma	WMA7/8/9 (tik garsas)	32-48 kHz 32-320 kb/s
*.ogg	Vorbis	32-48 kHz	45-500 kb/s
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 tik garsas)	32-48 kHz 32-320 kb/s
*.wav	LPCM	32-192 kHz	1024-9216 kb/s
*.flac	FLAC	32-192 kHz	162-8100 kb/s
*.aiff	AIFF	32-192 kHz	1024-9216 kb/s

- Jei yra per daug aplankų ir failų, saugomų USB įrenginyje, gali praeiti šiek tiek laiko, kol „Soundbar“ garsiakalbis pasieks failus ir juos paleis.

07 MOBILIOJO İRENGINIO PRIJUNGIMAS

Prijungimas per „Bluetooth“

Prijunge mobiluji irenginj per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Vienu metu galima prijungti vieną televizorių arba du „Bluetooth“ jrenginius.

"Bluetooth" irenginys ARBA

Prijungimas pirmą kartą

1. Paspauskite nuotolinio valdymo pulto mygtuką ✝ PAIR ir jjunkite režimą BT PAIRING.

(ARBA)

a. Viršutiniame skydelyje paspauskite mygtuka (Šaltinio), tada pasirinkite BT. BT automatiškai per kelias sekundes pasikeičia i BT PAIRING, arba i BT READY, jei yra ryšio jrašas.
b. Kai pasirodo BT READY, „Soundbar“ viršutiniame skydelyje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką ➞ (Šaltinio), kad būtų parodyta BT PAIRING.

1. Saraše pasirinkite [AV] Samsung Soundbar T6-Series.

- Kai „Soundbar“ prijungiamas prie „Bluetooth“ jrenginio, priekiniame ekrane parodoma [„Bluetooth“ jrenginio pavadinimas] → BT.

1. Per „Soundbar“ leiskite muzikos failus iš jrenginio, kuris prijungtas per „Bluetooth“.

Jei jrenginio nepavyksta prijungti

• Jei sąraše rodomas anksčiau prijungto „Soundbar“ jrašas (pvz., [AV] Samsung Soundbar T6-Series), ištrinkite jj.
  • Tada pakartokite 1 ir 2 veiksmus.

PASTABA

- Kai prijungėte „Soundbar“ garsiakalbj prie mobilųjj įrenginį pirmą kartą, norėdami atsijungti naudokite režimą BT READY.

Kuo skiriasi BT READY ir BT PAIRING?

• BT READY : Šiuo režimu galite ieškoti anksčiau prijungtu televizorių arba prijungti anksčiau prijungtą mobilųji įrenginį prie „Soundbar“ garsiakalbio.
• BT PAIRING : Esant nustatytam šiam režimui, prie „Soundbar“ garsiakalbio galite prijungti naują jrenginį. (Paspauskite nuotolinio valdymo pulto mygtuką ✝ PAIR arba „Soundbar“ viršuje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką ➞ (Šaltinio), kai „Soundbar“ veikia BT režimu.)

PASTABOS

• Jei prijungiant „Bluetooth“ jrenginį prašoma įvesti PIN kodą, įveskite <0000>.
• Veikiant „Bluetooth“ ryšio režimui „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 20 minučių.
• „Soundbar“ gali neatlikti „Bluetooth“ paieškos tinkamai neužmegzti ryšio esant šioms aplinkybėms:
• jei aplink „Soundbar“ yra stiprus elektros laukas;
• jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai;
• jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.
• Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.
• „Soundbar“ palaiko SBC duomenis (44,1 kHz, 48 kHz).
• Prijunkite tik prie „Bluetooth“ jrenginių, palaikančių A2DP (AV) funkcija.
• „Soundbar“ garsiakalbio negalima jungti prie „Bluetooth“ jrenginio, kuris palaiko tik HF (Hands Free) funkcija.
• „Soundbar“ garsiakalbį susiejus su „Bluetooth“ įrenginiu ir įrenginio nuskaitytų įrenginių sąraše pasirinkus [AV] Samsung Soundbar T6-Series, bus automatiškai jjungta „Soundbar“ BT veiksena.
• Veikia tik tada, jei „Soundbar“ garsiakalbis nurodytas su „Bluetooth“ jrenginiu susietų jrenginių sąraše. („Bluetooth“ jrenginys ir „Soundbar“ garsiakalbis turėjo būti anksčiau susieti bent vieną kartą.)
• „Soundbar“ garsiakalbis bus rodomas „Bluetooth“ irenginio rastų irenginių sąraše, tik kai „Soundbar“ rodoma BT READY.

Bluetooth Power funkcija jjungta (SOUND MODE)

Jei anksčiau susietas „Bluetooth“ jrenginys bando susisieti su „Soundbar“ garsiakalbiu, kai yra jjungta funkcija „Bluetooth Power jjungta“, o „Soundbar“ garsiakalbis yra išjungtas, „Soundbar“ garsiakalbis jjungiamas automatiškai.

1. Kai „Soundbar“ garsiakalbis jjungtas, ilgiau kaip 5 sekundes nuspaudę laikykite valdymo pulto mygtuką SOUND MODE.

2. „Soundbar“ garsiakalbio ekrane rodoma ON-BLUETOOTH POWER.

„Bluetooth“ jrenginio atjungimas nuo „Soundbar“ garsiakalbio

Galite atjungti „Bluetooth“ jrengini nuo „Soundbar“ garsiakalbio. Jei reikia instrukciju, žr. „Bluetooth“ jrenginio naudotojo vadove.

• „Soundbar“ garsiakalbis bus atjungtas.
• Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ jrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

„Soundbar“ atjungimas nuo „Bluetooth“ jrenginio

Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką ➞ (Šaltinio) ir pakeiskite j bet kurj režimą, išskyrus „BT“.

• Atjungimas šiek tiek užtrunka, nes „Bluetooth“ jrenginys turi gauti atsakymą iš „Soundbar“. (Atjungimo laikas gali skirtis, atsižvelgiant i „Bluetooth“ jrengini.).
• Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ jrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

PASTABOS

• Veikiant „Bluetooth“ ryšio veiksena „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.
• „Soundbar“ garsiakalbis automatiškai išsijungia po 20 minučių į parengties būseną.

Daugiau apie „Bluetooth“

„Bluetooth“ yra technologija, kuri leidžia sujungti „Bluetooth“ palaikančius įrenginius naudojant trumpą belaidį ryšį.

- „Bluetooth“ jrenginys gali sukelti triukšmą arba gali veikti netinkamai, atsižvelgiant i jo naudojima, jei:

• jūsų kūno dalis liečiasi su „Bluetooth“ įrenginio arba „Soundbar“ garsiakalbio imtuvo / siųstuvo sistema;
• jj veikia kliūčių (pvz., sienų, kampų ar pertvarų) sukeltas elektros tiekimo nuokrypis;

• jj jau paveikė elektros trukdžiai dėl to paties dažnių diapazono įrenginių, įskaitant medicinos įrangą, mikrobangų krosneles ir belaidį LAN.

• Susiekite „Soundbar“ garsiakalbj su „Bluetooth“ jrenginiu, kai jie bus arti vienas kito.

• Kuo atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio didesnis, tuo blogesnė bus ryšio kokybė.Jei atstumas viršija „Bluetooth“ veikimo diapazoną, ryšys nutrūksta.
• Prasto ryšio zonose „Bluetooth“ ryšys gali neveikti tinkamai.
• „Bluetooth“ ryšys veikia tik tada, kai jis yra netoli įrenginio. Ryšys bus automatiškai išjungtas, jei „Bluetooth“ prietaisas bus už diapazono ribų. Net diapazono ribose garso kokybę gali pabloginti kliūtys, pvz., sienos ar durys.
• Šio belaidžio jrenginio veikimo metu gali kilti elektros trukdžių.

Ryšys su keliais „Bluetooth“ jrenginiais

„Soundbar“ vienu metu gali būti prijungtas prie 2 „Bluetooth jrenginių.

1. Prijunkite „Soundbar“ prie dviejų „Bluetooth“ jrenginių. (Žr. 17 psl.)
2. Kai yra prijungti du jrenginiai, atkurkite muziką iš vieno iš prijungtu „Bluetooth“ jrenginių.
3. Jei norite atkurti muziką iš prijungto „Bluetooth“ jrenginio B, kai atkuriamas A jrenginio turinys, pristabdykite arba sustabdykite atkūrimą A jrenginyje ir paleiskite B jrenginio turinį.
4. Irenginys nebus perjungtas i B jrenginj, jei pirma nepristabdysite arba nesustabdysite A jrenginio.
5. Versijose iki AVRCP V1.4, muziką atkuriančio jrenginio perjungimo laikas gali būti uždelstas.

PASTABOS

• Jei pabandysite 3-ią „Bluetooth“ jrenginį, bus atjungtas A arba B jrenginys.
  (Paprastai atjungiamas tuo metu nenaudojamas jrenginys.)
• Vienu metu galima prijungti tik vieną „Samsung“ televizorių arba 2 „Bluetooth“ jrenginius.
• „Soundbar“ bus atjungtas nuo „Bluetooth“ jrenginių, kai gaus „Samsung“ televizoriaus prisijungimo užklausą.

Kaip naudotis nuotolinio valdymo pultu

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Maitinimas	Jungia ir išjungia „Soundbar“ garsiakalbj.
2	Šaltinio	Paspauskite norėdami pasirinkti prie „Soundbar“ prijungtą šaltinį.
3	N	norite nutildyti garsą, paspauskite mygtuką (Nutildymas). Paspaudę jį dar kartą, garsą ngsite.[COZH]
4	SO	geidaujamą garso efektą galite nustatyti sirinkdami STANDARD, SURROUND SOUND, ME, SMART SOUND arba DTS VIRTUAL:X.- STANDARDAtkuriamas originalus garsas.- SURROUND SOUNDSukuriamas platesnis nei standartinis laukas.- GAMESukuriamas stereoskopinio garso efektas, kad galėtumėte pasinerti į žaidimų pasaulį.- SMART SOUNDRealiuoju laiku analizuojamas turinys ir pagal turinio charakteristikas automatiškai sukuriamas optimalus garso laukas.- DTS VIRTUAL:XPasinerkite į 3D garsą neatsižvelgiant į naudojamą turinį.

SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE
SOUND MODE UND MODE

Jei jjur Pag pas GA

Jei jjur Pag pas GA

Jei jjur Pag pas GA

Jei jjur Pag pas GA

Jei jjur Pag pas GA

		DRC (Dynamic Range Control)Suteikia galimybę dinamiškai valdyti „Dolby Digital“ kokybės garso takelius.„Soundbar“ esant išjungtam, paspauskite ir palaikykite nuspaudę mygtuką SOUND MODE, kad jjungtumėte arba išjungtumėte DRC (Dynamic Range Control) funkciją.Veikiant DRC stiprus garsas sumažinamas. (Garsas gali būti iškraipytas.)Bluetooth PowerŠi funkcija automatiškai jjungia „Soundbar“ garsiakalbj, kai gauna ryšio užklausą iš anksčiau prijungto televizoriaus arba „Bluetooth“ jrenginio. Šis nustatymas pagal numatytuosius nustatymus yra jjungtas.- Paspauskite ir palaikykite mygtuką SOUND MODE ilgiau nei 5 sekundes, kad išjungtumėte „Bluetooth Power“ funkciją.
5	BluetoothPAIR	Paspauskite mygtuką ✝ PAIR. „Soundbar“ garsiakalbio ekrane bus rodoma BT PAIRING.Esant nustatytam šiam režimui, galite prijungti „Soundbar“ prie naujo „Bluetooth“ jrenginio, pasirinkdami „Soundbar“ iš „Bluetooth“ jrenginių paieškos sąrašo.
6	Leisti /Pristabdyti	Norėdami laikinai pristabdyti muzikos failo atkūrimą, paspauskite mygtuką ▶II.Jei paspausite mygtuką dar kartą, muzikos failą paleisite.
7	Aukštyn /Žemyn /Kairėn /Dešinėn	Paspaudę pažymėtas sritis pasirinkite Aukštyn / Žemyn / Kairėn / Dešinėn.Paspaudę mygtuką Aukštyn / Žemyn / Kairėn / Dešinėn pasirinkite arba nustatykite funkcijas.KartojimasJei veikiant USB režimui norite naudoti kartojimo funkciją, paspauskite mygtuką Aukštyn.Muzikos perjungimasJei norite pasirinkti kitą muzikos failą, paspauskite mygtuką Dešinėn. Jei norite pasirinkti kitą muzikos failą, paspauskite mygtuką Kairėn.ID SETPaspauskite ir 5 sek. palaikykite nuspaustą mygtuką Aukštyn, kad būtų atliktas ID SET(prijungiant prie papildomo įrenginio).• Garsumo ribojimo funkcijaKad būtų apsaugota jūsų klausa, garsumo ribojimo funkcija riboja garsumą iki 20, jei „Soundbar“ garsiakalbj jjungiate garsumui esant nustatytam daugiau nei 20.- Numatytasis garsumo ribojimo funkcijos nustatymas yra lšjungta. Jei norite ją suaktyvinti, ją turite jjungti.- Kai ši funkcija jjungta, garsumo ribojimo funkcija išlieka jjungta, net kai įrenginį išjungiate.- Jei garsumo ribojimo funkciją norite jjungti arba išjungti, nuotolinio valdymo pulte paspauskite ir 5 sek. palaikykite mygtuku Žemyn. Kai garsumo ribojimo funkcija išjungta, priekiniame ekrane rodoma V FREE. Jei ši funkcija jjungta, rodoma V LOCK.
8	Garso valdymas	Galite pasirinkti TREBLE, BASS arba AUDIO SYNC.Jei norite sureguliuoti aukštųjų ar žemųjų dažnių garsumą, paspauskite mygtuką Garso valdymas ir pasirinkite TREBLE arba BASS, tada sureguliuokite garsumą pasirinkdami nuo maždaug -6 iki +6 naudodami mygtukus Aukštyn / Žemyn.Paspauskite ir maždaug 5 sek. laikykite nuspaudę mygtuką 📋 (Garso valdymas), jei norite reguliuoti kiekvienos dažnio juostos garsą. Naudojant Kairėn / Dešinėn mygtukus galima rinktis 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, ir 10 kHz juostas ir nustatyti kiekvienos iš jų nuostatą nuo -6 iki +6 (naudojant Aukštyn / Žemyn mygtukus).Jei vaizdas televizoriuje ir „Soundbar“ garsas nėra synchronizuoti, paspauskite mygtuką Garso valdymas ir pasirinkite AUDIO SYNC, tada garso delsą nustatykite tarp 0~300 ms naudodami mygtukus Aukštyn / Žemyn. (Nepasiekiama naudojant USB arba BT režimą.)Jei yra prijungti erdvinio garso garsiakalbiai, galinio garsiakalbio funkciją galima jjungti / išjungti mygtukais Aukštyn / Žemyn ir taip koreguoti garsumą nuo -6 iki +6.AUDIO SYNC palaikomas tik su kai kuriomis funkcijomis.
9	WOOFER	Pastumkite mygtuką WOOFER pirmyn ar atgal ir sureguliuokite žemųjų dažnių garsiakalbio garsumą nustatydami -12 arba nuo -6 iki +6. Paspaudus mygtuką, žemųjų dažnių garsiakalbio garsumo lygis nustatomas ties 0.
10	VOL	Pastumkite mygtuką VOL pirmyn ar atgal ir sureguliuokite garsumą.NutildymasJei norite nutildyti garsą, paspauskite mygtuką VOL. Paspaudę jj dar kartą, garsą jjungsite.

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu

Jei turite „Samsung“ televizorių, „Soundbar“ garsuma galite reguliuoti naudodami IR nuotolinio valdymo pultą, kurį gavote su „Samsung“ televizoriumi.

Iš pradžių televizoriaus meniu „Samsung“ TV garsą nustatykite kaip išorinius garsiakalbius. Tada „Soundbar“ garsumą galėsite reguliuoti „Samsung“ nuotolinio valdymo pultu. Daugiau informacijos pateikiama televizoriaus naudotojo vadove. Šios funkcijos numatytasis režimas valdomas „Samsung“ televizoriaus nuotolinio valdymo pultu. Jei turite ne „Samsung“ televizorių, laikydamiesi toliau pateiktų nurodymų, pakeiskite šios funkcijos nustatymus.

1. Išjunkite „Soundbar“.

BYE

1. Jei nenorite naudotis šia funkcija, kelis kartus paspauskite aukštyn ir 5 sek. palaikykite nuspaustą mygtuką WOOFER, kol ekrane pasirodys „OFF-TV REMOTE“.

5 Sec OFF-TV REMOTE

1. Jei norite „Soundbar“ valdyti savo televizoriaus nuotolinio valdymo pultu, kelis kartus paspauskite aukštyn ir 5 sek. palaikykite nuspaustą mygtuką WOOFER, kol ekrane pasirodys „ALL-TV REMOTE“. Tada televizoriaus meniu pasirinkite išorinius garsiakalbius.

1200 OFF 5 Sec ALL-TV REMOTE

1. Jei norite perjungti „Soundbar“ i numatytajji režimą (valdomą „Samsung“ TV nuotolinio valdymo pultu), kelis kartus paspauskite aukštyn ir 5 sek. palaikykite nuspaustą mygtuką WOOFER, kol ekrane pasirodys „SAMSUNG-TV REMOTE“.

(numatytasis režimas) SAMSUNG-TV REMOTE

• Kaskart, kai paspaudžiate aukštyn mygtuką WOOFER ir palaikote jį 5 sekundes, režimas persijungia tokia eilės tvarka: „SAMSUNG-TV REMOTE“ (numatytasis režimas) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.
• Ši funkcija gali neveikti, tai priklauso nuo nuotolinio valdymo pulto.
• Šią funkciją palaikantys gamintojai: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Paslėptų mygtukų naudojimas (mygtukai, turintys daugiau nei vieną funkciją)

Paslėptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas	Funkcija
WOOFER (Aukštyn)	TV nuotolinio valdymo pultas Jjungta / Išjungta (budėjimo režimas)	24 puslapis
►II (Leisti / Pristabdyti)	Paleisti (budėjimo režimas)	29 puslapis
Kairėn	Televizoriaus automatinio prijungimo jjungimas/išjungimas (parengtas BT)	13 puslapis
Aukštyn	ID SET (budėjimo režimas)	22 puslapis
Žemyn	Garsumo ribojimo Jjungta / Išjungta (budėjimo režimas)	23 puslapis
(Garso valdymas)	7 juostų EQ 23 puslapis
SOUND MODE	DRC ON/OFF (budėjimo režimas) 22 puslapis
	Bluetooth Power	22 puslapis

Skirtingų režimų garso efektų išvesties techniniai duomenys

- „Samsung“ belaidis galinių garsiakalbių rinkinys įsigyjamas atskirai. Jei norite įsigyti rinkinį, kreipkitės į pardavėją, iš kurio įsigijote „Soundbar“ garsiakalbj.

09 SIENOS LAIKIKLIO MONTAVIMAS

Su jrengimu susijusios atsargumo priemonès

• Tvirtinkite tik prie vertikalios sienos.
- Netvirtinkite tokioje vietoje, kurioje yra aukšta temperatūra ar drėgnumas.
- Patikrinkite, ar siena yra pakankamai tvirta ir išlaikys gaminio svorj. Jei ne, sustiprinkite sieną arba pasirinkite kitą tvirtinimo vietą.
- įsigykite ir naudokite tvirtinimo varžtus arba varžtus su kaiščiais, tinkamus jūsų sienos tipui (tinko plokščių, geležinių plokščių, medienos ir t. t.). Jei įmanoma, įsukite varžtus į sienos rėmus.
- Tvirtinimo prie sienos varžtus pirkite atsižvelgdami i sienos, prie kurios tvirtinsite „Soundbar“, tipą ir storj.

- Skersmuo: M5

– Ilgis: rekomenduojama 35 mm arba daugiau.

• Prieš tvirtindami „Soundbar“ prie sienos, prijunkite jo kabelius prie išorinių įrenginių.
• Prieš tvirtindami įsitikinkite, kad įrenginys yra išjungtas, o jo kištukas ištrauktas iš elektros lizdo. To nepadarę galite patirti elektros smūgį.

Tvirtinimo prie sienos komponentai

Tvirtinimo prie sienos kreipiklis

Laikiklio varžtas Varžtas

1. Pridėkite Tvirtinimo prie sienos kreipiklis prie sienos paviršiaus.

- Tvirtinimo prie sienos kreipiklis turi būti horizontalioje padėtyje. - Jei televizorius pritvirtintas prie sienos, „Soundbar“ tvirtinkite bent 5 cm žemiau nei televizorius.

TV 5 cm arba daugiau

1. Sulygiuokite Tvirtinimo prie sienos kreipiklio vidurio linija su televizoriaus viduriu (jei „Soundbar“ montuojate po televizoriumi) ir pritvirtinkite Tvirtinimo prie sienos kreipiklis prie sienos lipnia juosta.

- Jei montuojate ne po televizoriumi, Vidurio linija turi būti montavimo zonos centre.

A B C: 0.14 mm A TYPIC: 476 mm B TYPIC: 256 mm B A Vidurio linija

1. Perbraukite rašiklio ar nusmailinto pieštuko galiuku per A-TYPE vaizdu, esančių abiejuose orientyro galuose, centrą, kad pažymėtumėte atraminiams varžtams skirtas angas, ir nuimkite Tvirtinimo prie sienos kreipiklis.

A B C:\WINDOWS\A\TYPE: 450mm B A A

1. Naudodami tinkamo dydžio grąztą, išgręžkite angą sienoje ties kiekviena žyma.

- Jei žymos neatitinka kaiščių padėties, prieš jsukdami atraminius varžtus, į angas būtinai įstatykite tinkamus inkarus ar kaiščius. Jei naudojate kaiščius ar inkarus, įsitikinkite, kad išgręžtos angos yra pakankamo dydžio naudojamiems kaiščiams arba inkarams.

1. Įstumkite varžtą (nepridedamas) per kiekvieną Laikiklio varžtas, tada kiekvieną varžtą tvirtai jsukite į atraminio varžto angą.

1. Pritvirtinkite 2 Sieninis laikiklis tinkama kryptimi „Soundbar“ apačioje, naudodami 2 Varžtus.

- Surinkdami jsitikinkite, kad Sieniniai laikikliai pakabos dalis yra už galinės „Soundbar“ dalies.

"Soundbar" galine pusė" "Soundbar" garsiakalbio dešinysis galas

1. „Soundbar“ su pritvirtintais Sieniniai laikikliai montuokite Sieniniai laikikliai užkabindami už sienoje esančių Laikiklio varžtai.

1. Paslinkite „Soundbar“ žemyn, kaip parodyta, kad Sieninis laikiklis tvirtai užsikabintų už Laikiklio varžtas.

- Jkiškite Laikiklio varžtas i plačiają (apatinę) Sieninis laikiklis dalį ir paslinkite Sieninis laikiklis žemyn, kad Sieninis laikiklis tvirtai užsikabintų už Laikiklio varžtas.

10 „SOUNDBAR“ GARSIAKALBIO PADĖJIMAS ANT TELEVIZORIAS STOVO

Padëkite „Soundbar“ garsiakalbj ant televizoriaus stovo.

3 cm arba daugiau

Išlygiuokite televizoriaus centrą su „Soundbar“ centru kaip parodyta paveikslėlyje ir atsargiai padėkite „Soundbar“ ant televizoriaus stovo. Kad garso kokybė būtų optimali, „Soundbar“ garsiakalbj statykite mažiausiai 3 cm atstumu nuo televizoriaus priekio.

PASTABA

- Įsitikinkite, kad „Soundbar“ garsiakalbis yra padėtas ant plokščio ir stabilaus paviršiaus.

11 PROGRAMINĖS JRANGOS NAUJINIMAS

Ateityje „Samsung“ gali pasiūlyti „Soundbar“ sistemos programinės aparatinės įrangos naujinimų.

USB prievadas USB (5V 0.5A)

Jei naujinimas siūlomas, galite atnaujinti programinę aparatinę įrangą USB įrenginį, kuriame yra programinės aparatinės įrangos naujinimas, prijungę prie „Soundbar“ USB prievado. Jei reikia daugiau informacijos, kaip atsisiųsti naujinimo failus, eikite į „Samsung“ svetainę adresu (www.samsung.com→Support). Tada pasirinkite gaminio tipą arba įveskite turimo „Soundbar“ modelio numerį – pasirinkite parinktį Programinė įranga ir programos, tada – Atsisiuntimai. Atsiminkite, kad parinkčių pavadinimai gali skirtis.

Atnaujinimo procedūra

Svarbu: Naujinimo funkcija ištrina visus naudotojo nustatymus. Rekomenduojame užsirašyti parametrus, kad atnaujinus lengvai galėtumėte nustatyti juos iš naujo. Atminkite, kad naujinant programinę aparatinę įrangą iš naujo nustatomas ir žemųjų dažnių garsiakalbio ryšys.

1. USB atmintinę prijunkite prie USB lizdo kompiuteryje.
   Svarbu: Isitikinkite, kad USB atmintinėje nėra muzikos failų. Dėl jų programinės aparatinės įrangos gali nepavykti atnaujinti.
2. Eikite i „Samsung“ interneto svetainę (samsung.com) → Pasirinkite Ivesti modelio numeri ir iveskite savo „Soundbar“ modeli. Pasirinkite Vadovai ir atsisiuntimai ir atsisiųskite naujausią programinės įrangos failą.
3. Atsisiųstą programinę įrangą išsaugokite USB atmintinėje ir pasirinkite „Išskleisti čia“, kad išpakuotumėte aplanką.
4. Išjunkite „Soundbar“ garsiakalbj ir prijunkite USB atmintinę su programinės įrangos naujiniu prie USB prievado.
5. Junkite „Soundbar“ garsiakalbj. Per 3 minutes pasirodo užrašas UPDATE ir pradedamas naujinimas.
6. Pasibaigus naujinimo procesui, „Soundbar“ garsiakalbis išjungiamas. Paspauskite ir 5 sek. palaikykite nuspaustą ant nuotolinio valdymo pulto esantį mygtuką ▶II. Ekrane pasirodo INIT ir „Soundbar“ išjungiamas. Naujinimas baigtas.
7. Šis gaminys turi „DUAL BOOT“ funkciją. Jei nepavyksta atnaujinti programinės aparatinės įrangos, pamėginkite ją atnaujinti dar kartą.
8. Atkurkite „Soundbar“ nustatymus.

Jei nepasirodo „UPDATE“

1. Išjunkite „Soundbar“ ir atjunkite bei vėl prijunkite USB atminties įrenginį, kuriame yra naujinimo failai, prie „Soundbar“ USB prievado.
2. Atjunkite „Soundbar“ maitinimo laidą, prijunkite jį iš naujo ir jjunkite „Soundbar“ garsiakalbj.

PASTABOS

• Programinės aparatinės įrangos gali nepavykti tinkamai atnaujinti, jei USB atminties įrenginyje laikomi „Soundbar“ palaikomi garso failai.
• Neatjunkite maitinimo ir neištraukite USB jrenginio, kol naujinama. Atnaujinus programinę aparatinę jranga, pagrindinis jrenginys automatiškai išsijungs.
• Baigus naujinti „Soundbar“ garsiakalbyje paleidžiama naudotojo sąranka, kad galètumète iš naujo nustatyti savo nustatymus. Rekomenduojame užsirašyti parametrus, kad atnaujinus lengvai galètumète nustatyti juos iš naujo.

Atkreipkite dėmesį, kad naujinant programinę aparatinę įrangą iš naujo nustatomas ir žemųjų dažnių garsiakalbio ryšys. Jei po atnaujinimo ryšys su žemųjų dažnių garsiakalbiu automatiškai neatkuriamas, žr. psl. 6

Jei programinės įrangos nepavyksta atnaujinti, patikrinkite, ar tinkamai veikia USB atmintinė.

• „Mac OS“ naudotojai turi naudoti MS-DOS (FAT) USB formatą.
• Atnaujinti per USB gali būti nejmanoma – tai priklauso nuo USB atminties jrenginio gamintojo.

12 TRIKČIŲ ŠALINIMAS

Prieš kreipdamiesi pagalbos, peržiūrėkite toliau pateiktą informaciją.

Irenginys nejsijungia.

Ar maitinimo laidas tinkamai prijungtas prie sieninio lizdo ir maitinimo adapterio?

→Atjunkite ir dar kartą prijunkite maitinimo laidą prie sieninio lizdo ir maitinimo adapterio, kad būtumėte tikri, kad prijungta tinkamai.

Ar maitinimo adapteris tinkamai prijungtas prie pagrindinio jrenginio?

→Atjunkite maitinimo adapterj nuo „Soundbar“ ir dar kartą prijunkite jj, kad būtumėte tikri, kad prijungta tinkamai.

Paspaudus mygtuką funkcija neveikia.

Ar ore yra statinės elektros krūvis?

→Atjunkite maitinimo laido kištuką ir vėl jį prijunkite.

Veikiant BT režimui trūkinėja garsas.

→ Žr. „Bluetooth“ prijungimo skyrius 12 ir 17 psl.

Néra garso.

Ar yra jjungta nutildymo funkcija?

→ Paspauskite mygtuką (Nutildymas) ir atšaukite nutildymo funkcija.

Ar yra nustatytas mažiausias garsumas?

→Sureguliuokite garsuma.

Nuotolinio valdymo pultas neveikia.

Ar baterijos išsikrovė?

→Idėkite naujas baterijas.

Ar atstumas tarp nuotolinio valdymo pulto ir „Soundbar“ pagrindinio jrenginio nèra per didelis?

→Perkelkite nuotolinio valdymo pultą arčiau „Soundbar“ pagrindinio jrenginio.

Mirksi raudonas LED indikatorius ant žemujų dažnių garsiakalbio, o garsiakalbis neskleidžia garso.

Taip gali nutikti žemujų dažnių garsiakalbiui esant neprijungtam prie „Soundbar“ pagrindinio įrenginio.

→Pabandykite prijungti žemujų dažnių garsiakalbj dar kartą. (žr. 6 psl.)

Žemuju dažnių garsiakalbis ūžia ir pastebimai vibruoja.

Bandykite koreguoti žemujų dažnių garsiakalbio vibraciją.

→Nuotolinio valdymo pulto mygtuką WOOFER pastumkite pirmyn ar atgal ir sureguliuokite žemujų dažnių garsiakalbio lygi. (iki -12 arba nuo -6 iki +6)

13 LICENCIJA

DOLBY

AUDIO

Norėdami siųsti užklausas ir prašymus, susijusius su atviraja programine įranga, susisiekite su „Samsung“ el. paštu (oss.request @samsung.com).

15 SVARBI PASTABA APIE TECHNINE PRIEŽIŪRA

• Iliustracijos ir paveikslėliai šiame naudotojo vadove pateikti tik informaciniais tikslais ir gali skirtis nuo tikrosios gaminio išvaizdos.
• Administravimo mokestis gali būti taikomas, jei
  (a) iškviečiate specialistą, bet jis neranda jokių gaminio gedimų (t. y. neperskaitėte šio naudotojo vadovo);
  (b) pristatote gaminį į taisymo centra, bet jokių gaminio gedimų nerandama (t. y. neperskaitėte šio naudotojo vadovo).
• Jums bus pranešta apie administravimo mokesčio sumą prieš specialisto apsilankymą.

16 TECHNINIAI DUOMENYS IR VADOVAS

Specifikacijos

Modelio pavadinimas HW-T650
USB 5V/0,5A
Svoris 2,4 kg
Matmenys (P x A x G) 980,0 x 58,0 x 90,0 mm
Veikimo temperatūros diapazonas +5°C iki +35°C
Veikimo drėgmės diapazonas 10 % iki 75 %
STIPRINTUVASVardinė išėjimo galia	30W x 6
Palaikomi atkūrimo formatai	LPCM 2 kan., Dolby AudioTM(palaikomas Dolby® Digital), DTS, DTS Virtual:X
BELAIDŽIO JRENGINIO IŠVESTIES GALIABT maks. siųstuvo galiaSRD maks. siųstuvo galia	6 mW esant 2,402 GHz–2,480 GHz25 mW esant 5,725 GHz–5,825 GHz

Žemujų dažnių garsiakalbio pavadinimas PS-WR65BB
Svoris 6,2 kg
Matmenys (P x A x G) 205,0 x 353,0 x 303,2 mm
STIPRINTUVASVardinė išėjimo galia	160W
BELAIDŽIO ĮRENGINIO IŠVESTIES GALIASRD maks. siųstuvo galia 25 mW esant 5,725 GHz–5,825 GHz

Bendros energijos sąnaudos budėjimo režimu (W)	2,0W
BluetoothPrievado išjungimo būdas	Paspauskite ir palaikykite mygtuką SOUNDMODE ilgiau nei 5 sekundes, kad išjungtumėte„Bluetooth Power“ funkciją.

PASTABOS

• „Samsung Electronics Co., Ltd.“ pasilieka teisę be jspėjimo keisti specifikacijas.
• Svoris ir matmenys yra apytiksliai.

- Šiuo dokumentu „Samsung“ pareiškia, jog ši įranga atitinka direktyvos 2014/53/ES reikalavimus. Visą ES atitikties deklaraciją galima rasti interneto svetainėje http://www.samsung.com, atsidarius Pagalba > Ieškoti pagalbinės informacijos apie gaminį ir įvedus modelio pavadinimą.

Ši įranga gali būti naudojama visose ES šalyse.

[Tinkamas šio gaminio bateriju šalinimas]

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant baterijos, vadovo arba pakuotės nurodo, kad šio gaminio baterijų negalima išmesti kartu su kitomis buitinėmis atliekomis pasibaigus baterijų eksploatacijos trukmei. Kur pažymėta, cheminiai simboliai Hg, Cd arba Pb nurodo, kad baterijoje yra gyvsidabrio, kadmio arba švino, kurio kiekis viršija EB direktyvos 2006/66 atskaitos lygius.Jei baterijos išmetamos netinkamai, šios medžiagos gali pakenkti žmonių sveikatai arba aplinkai.

Siekdami apsaugoti gamtos išteklius ir skatinti pakartotinį medžiagų naudojimą, atskirkite baterijas nuo kitų tipų atliekų ir perdirbkite jas pasinaudodami vietos nemokamo baterijų grążinimo sistema.

Tinkamas šio gaminio šalinimas

(Elektros ir elektroninės įrangos atliekos)

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant gaminio, priedų arba literatūroje nurodo, kad gaminys ir jo elektroniniai priedai (pvz., kroviklis, ausinės, USB kabelis) negali būti išmesti kartu su kitomis buitinėmis atliekomis pasibaigus eksploatacijos trukmei. Norėdami išvengti galimos žalos aplinkai ir žmonių sveikatai dėl nekontroliuojamo atliekų šalinimo, atskirkite šias dalis nuo kitų tipų atliekų ir atsakingai perdirbkite, kad būtų skatinamas tvarus materialinių išteklių naudojimas pakartotinai.

Naudotojai iš namų ūkių turėtų susisiekti su mažmenininku, iš kurio įsigijo šį gaminį, arba su vietine valdžios įstaiga, kad gautų išsamios informacijos, kur ir kaip galima šias dalis perdirbti neteršiant aplinkos.

Imonės turėtų kreiptis į tiekėją ir peržiūrėti pirkimo sutarties nuostatas ir sąlygas. Šis gaminys ir jo elektroniniai priedai neturi būti maišomi su kitomis išmetamomis komercinėmis atliekomis.

Daugiau informacijos apie „Samsung“ aplinkosaugos įsipareigojimus ir su konkrečiais gaminiais susijusius norminius įsipareigojimus, pvz., dėl REACH, WEEE, baterijų, rasite svetainėje:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

KOMISIJOS REGLAMENTAS (ES) 2019/1782

Išorinių maitinimo šaltinių ekologinio projektavimo reikalavimai :

www.samsung.com/global/ecodesign_component

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
