Produkta veids	Skaņas josla
Zīmols	Samsung
Modelis	HW-T650
Skaņas joslas izmēri (G x A x D)	980,0 x 58,0 x 90,0 mm
Skaņas joslas svars	2,4 kg
Zemfrekvences skaļruņa izmēri (G x A x D)	205,0 x 353,0 x 303,2 mm
Zemfrekvences skaļruņa svars	6,2 kg
Barošana	Tīkla adapteris AC/DC (24 V)
Gaidīšanas režīma enerģijas patēriņš	2,0 W
Kopējā izejas jauda	180 W (30 W x 6 kanāli) + 160 W (zemfrekvences skaļrunis)
Savienojamība	HDMI ar ARC, optiskā ieeja, USB ports (5V 0,5A), Bluetooth
Atbalstītie audio formāti	LPCM 2 kanāli, Dolby Digital, DTS, DTS Virtual:X
Skaņas režīmi	Standarta, telpiskā skaņa, spēle, viedā skaņa, DTS Virtual:X
Īpašās funkcijas	Bluetooth multi-savienojums, automātiska izslēgšanās, DRC, Bluetooth ieslēgšana
Iekļautie piederumi	Tālvadības pults, AA baterijas x2, sienas uzstādīšanas rokasgrāmata, sienas stiprinājumi
Drošība	Neatveriet vāku (elektriskās strāvas trieciena risks), izvairieties no mitruma
Apkope un tīrīšana	Tīriet ar mīkstu, sausu drānu
Rezerves daļas un remontējamība	Zemfrekvences skaļrunis (PS-WR65BB), aizmugurējo skaļruņu komplekts (SWA-8500S pēc izvēles). Lietotājs nevar remontēt nevienu daļu.

Bieži uzdotie jautājumi - HWT650 SAMSUNG

Kā pieslēgt skaņas joslu manam televizoram?

Varat pieslēgt skaņas joslu, izmantojot optisko kabeli vai HDMI kabeli (ARC ports). Bezvadu savienojumam izmantojiet Bluetooth, nospiežot tālvadības pults PAIR pogu.

Kāpēc zemfrekvences skaļrunis nepievienojas automātiski?

Pārbaudiet, vai strāvas vadi ir pievienoti. Ja automātiskais savienojums neizdodas, veiciet manuālu savienojumu: turiet nospiestu ID SET pogu uz zemfrekvences skaļruņa aizmugures 5 sekundes, pēc tam turiet nospiestu tālvadības pults Augšup pogu 5 sekundes, līdz tiek parādīts 'ID SET'.

Kā izmantot Bluetooth funkciju?

Nospiediet tālvadības pults PAIR pogu, lai pārslēgtos uz 'BT PAIRING' režīmu. Mobilajā ierīcē Bluetooth sarakstā izvēlieties '[AV] Samsung Soundbar T6-Series'. Skaņas josla var vienlaikus savienot divas ierīces.

Ko darīt, ja tālvadības pults nedarbojas?

Nomainiet baterijas pret jaunām (AA tipa). Pārliecinieties, ka neviens šķērslis nebloķē signālu starp tālvadības pulti un skaņas joslu. Maksimālais diapazons ir aptuveni 10 metri.

Kā regulēt zemfrekvences skaļruņa skaļumu?

Izmantojiet tālvadības pults WOOFER pogu. Pārbīdiet to uz priekšu, lai palielinātu, vai atpakaļ, lai samazinātu skaļumu. Regulēšanas diapazons ir no -12 līdz +6 (vai 0).

Kā atjaunināt skaņas joslas programmatūru?

Lejupielādējiet jaunāko atjauninājuma failu no Samsung atbalsta vietnes USB atmiņā (FAT formātā). Izslēdziet skaņas joslu, pievienojiet USB, tad ieslēdziet to. Tiek parādīts 'UPDATE'. Kad pabeigts, turiet nospiestu Atskaņošana/Pauze pogu 5 sekundes, lai inicializētu.

Kādi ir pieejamie skaņas režīmi?

Režīmi ir: Standarta (oriģinālā skaņa), Telpiskā skaņa (plašs skaņas lauks), Spēle (ieskaujoša skaņa spēlēm), Viedā skaņa (reaģējoša satura analīze) un DTS Virtual:X (3D skaņa).

Kā uzstādīt skaņas joslu pie sienas?

Izmantojiet pievienoto sienas stiprinājuma rokasgrāmatu. Atzīmējiet skrūvju vietas, urbjiet un ievietojiet sienai atbilstošus dībeļus. Piestipriniet sienas kronšteinus skaņas joslas aizmugurē, tad pakariet to uz sienas skrūvēm. Pārliecinieties, ka siena iztur svaru (2,4 kg).

Ko nozīmē ziņojums "ID SET" uz ekrāna?

Ziņojums 'ID SET' norāda, ka skaņas josla ir savienošanas režīmā ar bezvadu ierīci (zemfrekvences skaļruni vai aizmugurējiem skaļruņiem). Turiet nospiestu atbilstošo pogu uz ierīces, lai izveidotu savienojumu.

Kā izslēgt Bluetooth Power funkciju?

Turiet nospiestu tālvadības pults SOUND MODE pogu ilgāk par 5 sekundēm. Ekrānā tiek parādīts 'ON-BLUETOOTH POWER' vai 'OFF-BLUETOOTH POWER' atkarībā no pašreizējā stāvokļa. Atlaidiet pogu, lai pārslēgtu.

LIETOŠANAS INSTRUKCIJA HWT650 SAMSUNG

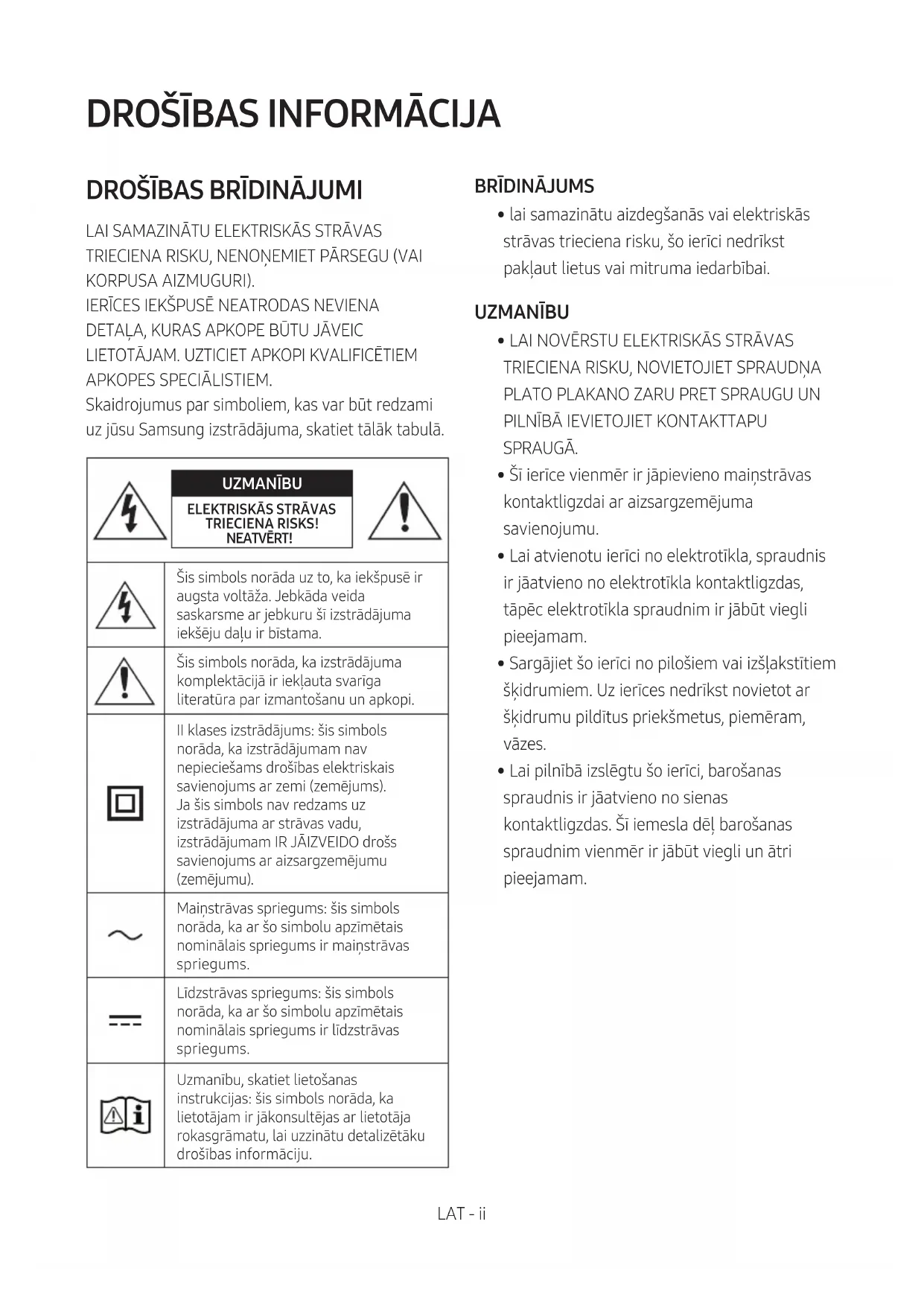

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBUELEKTRISKĀS STRĀVAS TRIECIENA RISKS!NEATVĒRT!
	Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums).Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.
	Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

UZMANIBU

BRĪDINĀJUMS

- lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai.

UZMANĪBU

• LAI NOVĚRSTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NOVIETOJIET SPRAUDNĄ PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škīdrumiem. Uz ierīces nedrīkst novietot ar škīdrumu pildītus priekšmetus, piemēram, vāzes.
• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēl, barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai mainstrāvas padeves avots jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identifikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no mainstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās. Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.

PAR ŠO ROKASGRĀMATU

Šai lietotāja rokasgrāmatai ir divas daļas: šī vienkāršā papīra LIETOTĀJA ROKASGRĀMATA un detalizētā PILNĀ ROKASGRĀMATA, ko varat lejupielādēt.

Skatiet šo rokasgrāmatu, lai uzzinātu par drošības norādījumiem, izstrādājuma uzstādīšanu, komponentiem, savienojumiem un izstrādājuma specifikācijām.

PILNĀ ROKASGRĀMATA tekstam varat pieklūt Samsung tiešsaistes klientu atbalsta centrā, skenējot QR kodu. Lai rokasgrāmatu skatītu savā datorā vai mobilajā ierīcē, lejupielādējiet rokasgrāmatu dokumenta formātā no Samsung tīmekļa vietnes. (http://www.samsung.com/support)

Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

SATURS

01 Komponentu pārbaude 2

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas

(2 AA baterijas) 2

02 Izstrādājuma pārskats 3

Sistēmas Soundbar priekšējais panelis/augšējais panelis 3

Soundbar apakšējais panelis 4

03 Soundbar pievienošana 5

Pievienošana pie elektriskās strāvas ____ 5

Sistēmas Soundbar savienošana ar zemfrekvenču skalruni ____ 6

- Automātiska savienojuma izveide starp zemfrekvenču skalruni un sistēmu Soundbar ____ 6

- Zemfrekvenču skalruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas ____ 7

Modeļa SWA-8500S (nopērkams atsevišķi) savienošana ar sistēmu Soundbar 8

04 Savienošana ar televizoru 10

1. metode Savienojuma izveide, izmantojot kabeli ____ 10

- Savienojuma izveide, izmantojot optisko kabeli 10

- Savienojuma izveide ar televizoru, izmantojot HDMI kabeli ____ 11

1. metode Bezvadu savienojuma izveide 12

- Savienojuma izveide ar televizoru, izmantojot Bluetooth 12

05 Savienošana ar ārēju ierīci 14

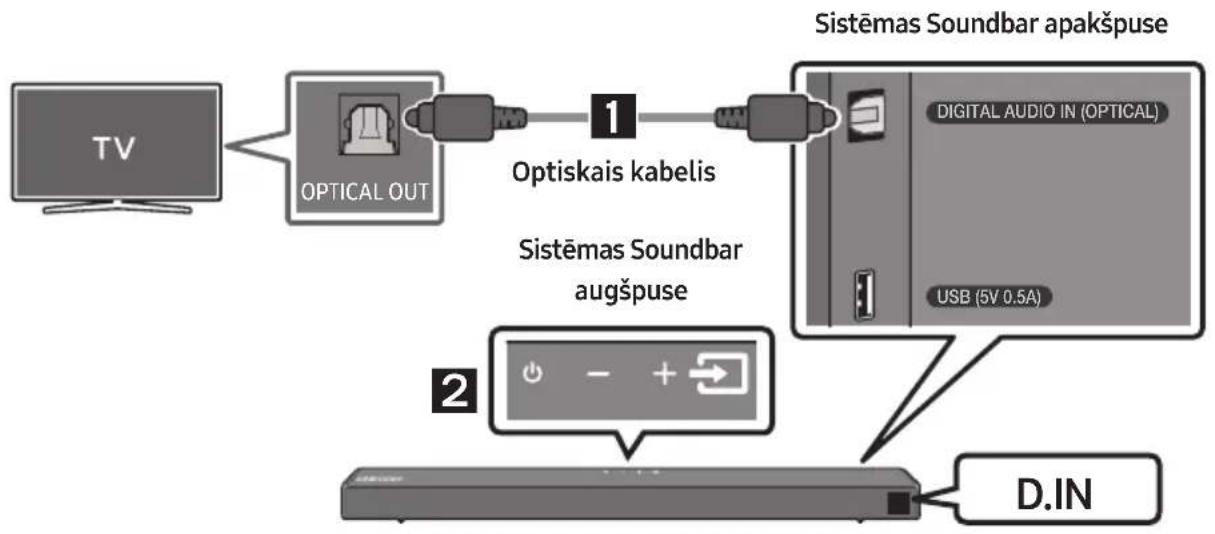

Savienojuma izveide, izmantojot optisko kabeli 14

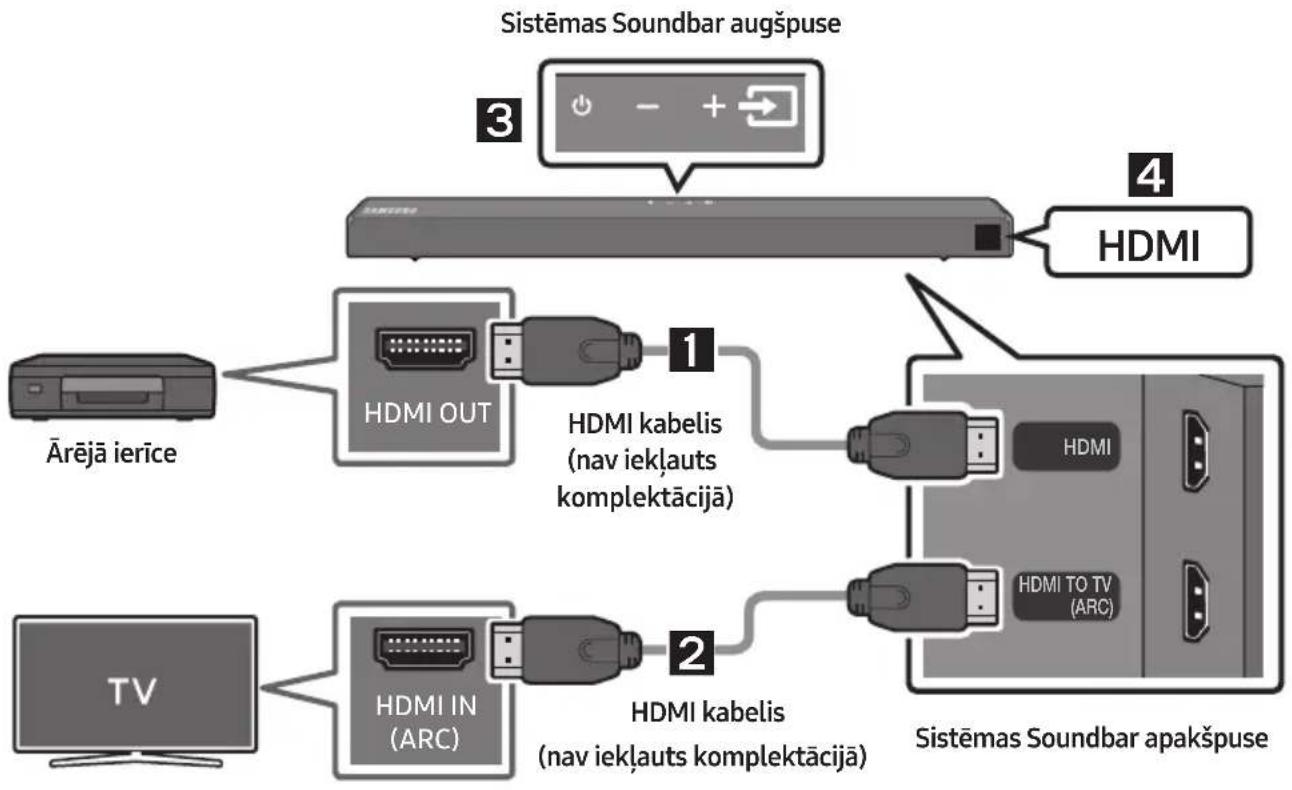

Savienojuma izveide, izmantojot HDMI kabeli 15

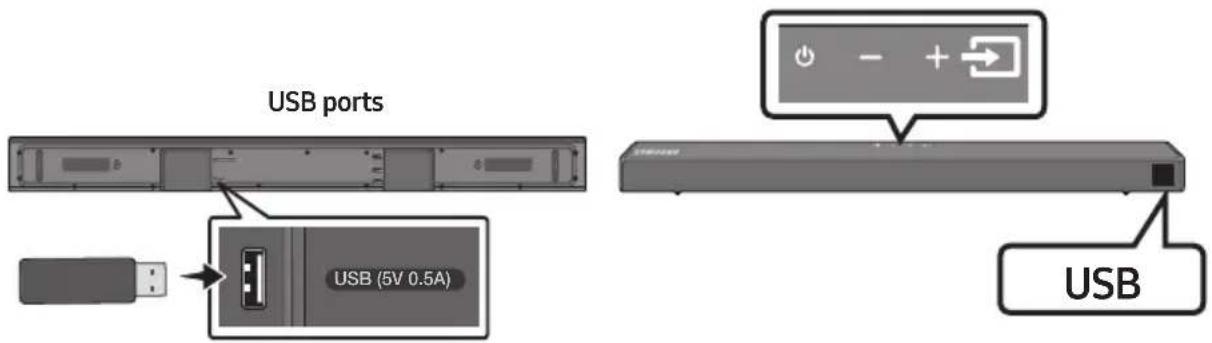

06 Savienošana ar USB krātuves ierīci 16

07 Savienojuma izveide ar mobilo ierici 17

Savienošana, izmantojot Bluetooth 17

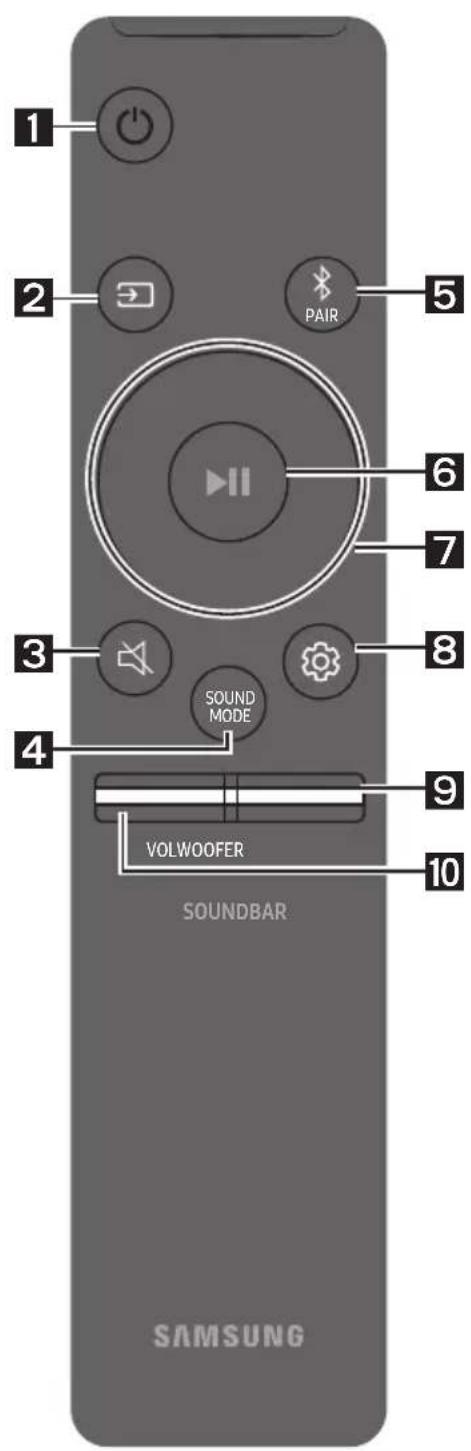

08 Tālvadības pults lietošana 21

Kā lietot tālvadības pulti ____ 21

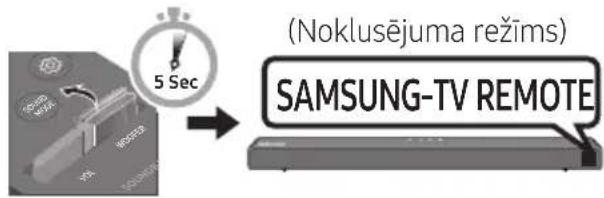

Sistēmas Soundbar skaļuma līmeņa regulēšana, izmantojot televizora tālvadības pulti ____ 24

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana ____ 25

Izvades specifikācijas dažādiem skaņu efektu režīmiem ____ 25

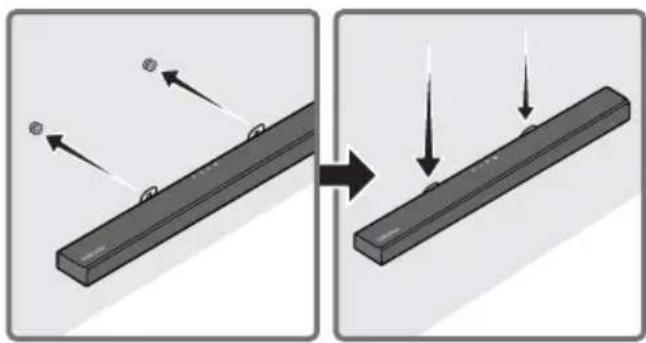

09 Sienas stiprinājuma uzstādīšana 26

Piesardzības pasākumi uzstādīšanas laikā ____ 26

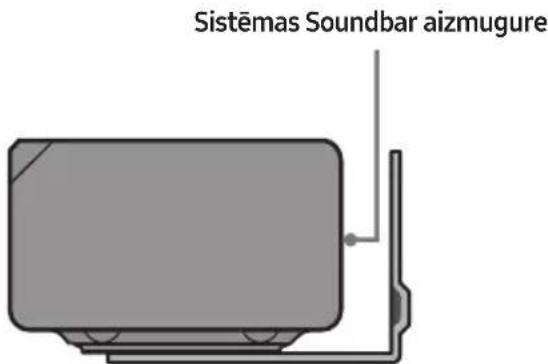

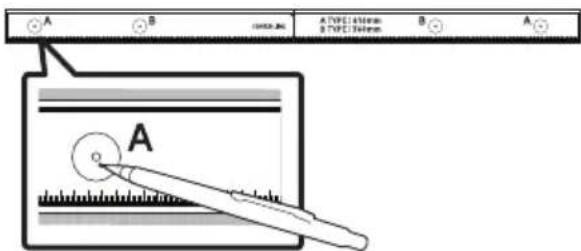

Sienas stiprinājuma komponenti ____ 26

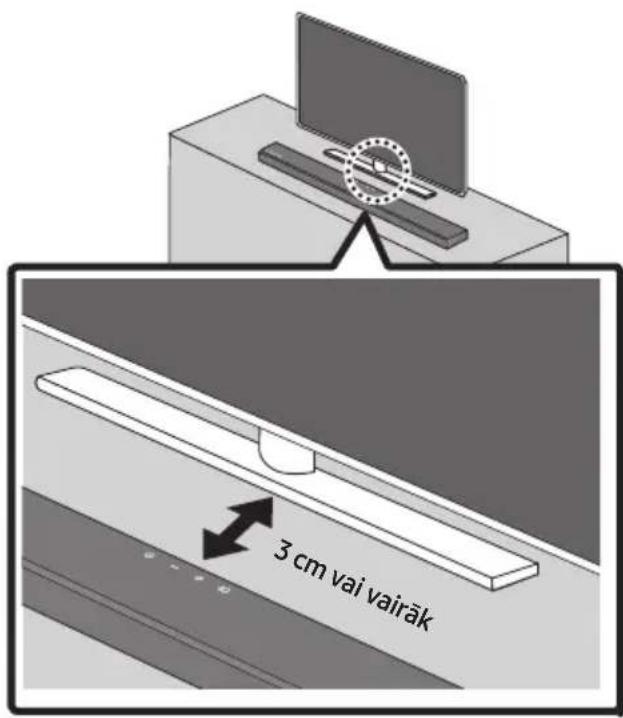

10 Sistēmas Soundbar novietošana uz televizora statīva

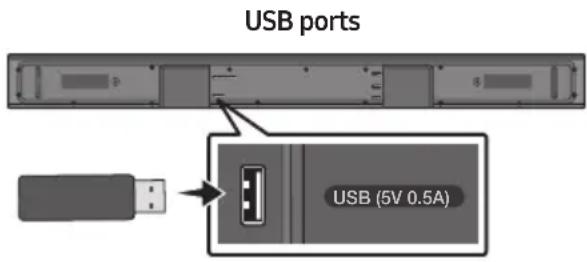

11 Programmatūras atjaunināšana 29

Atjaunināšanas procedūra 29

Ja netiek parādīts paziņojums UPDATE ____ 30

12 Problēmu novēršana 31

13 Licence 32

14 Paziņojums par atvērtā pirmkoda licenci 32

15 Svarīga piezīme par apkopi 32

16 Specifikācijas un norādījumi 33

Specifikācijas 33

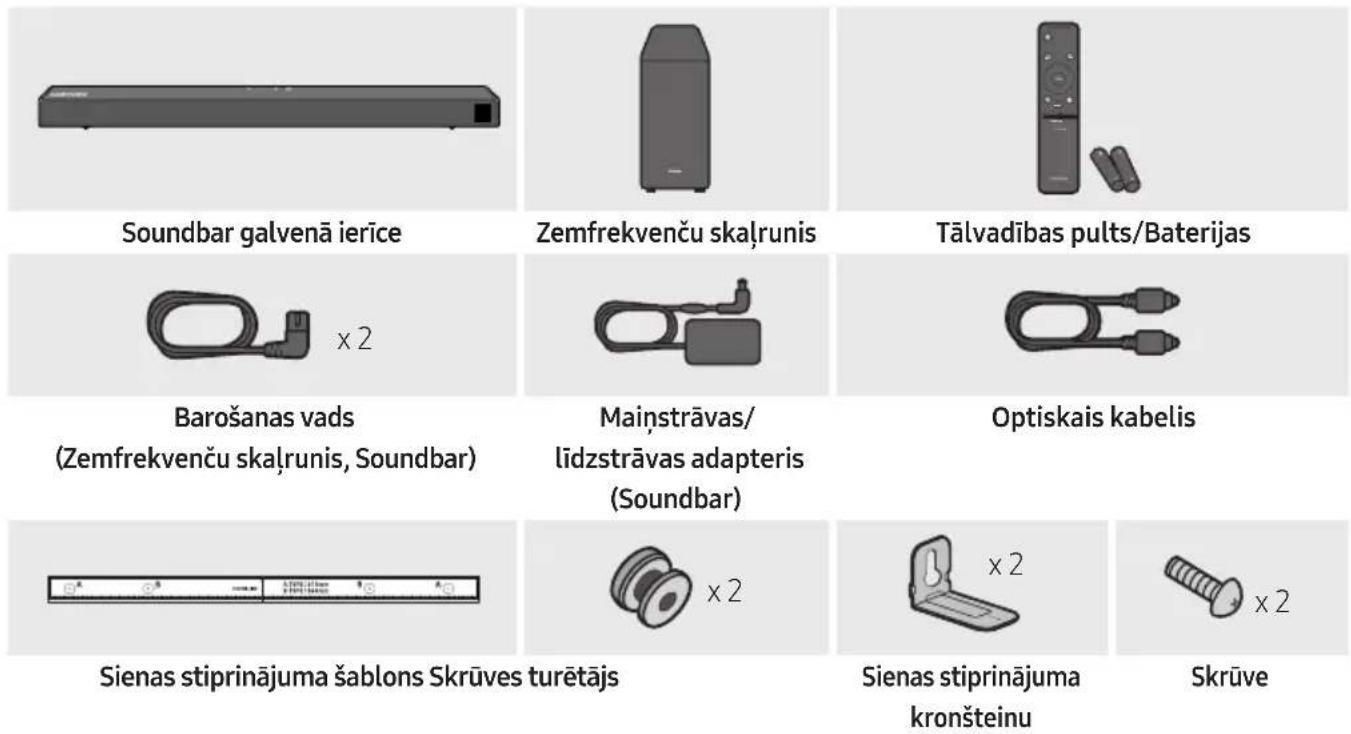

01 KOMPONENTU PĀRBAUDE

• Papildinformāciju par barošanas avotu un energijas patēriņu skatiet produktam pielīmētajā etiketē. (Etiķete: Soundbar galvenās ierīces apakšpuse)
• Lai iegādātos papildu komponentus vai kabelus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.
• Piederumu izskats var nedaudz atšķirties no iepriekšējā attēlā redzamā.

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AA baterijas)

Bīdiet aizmugurējo vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. levietojiet 2AA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. lebīdiet aizmugurējo vāciņu atpakal vietā.

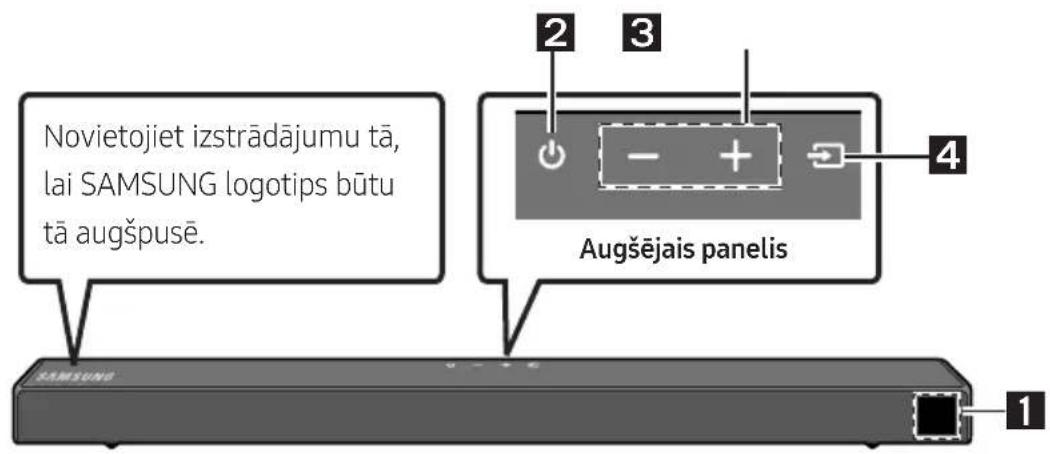

Sistēmas Soundbar priekšējais panelis/augšējais panelis

Novietojiet izstrādājumu tā, lai SAMSUNG logotips būtu tā augšpusē. 2 3 Augšējais panelis 4 1

1	DisplejsRāda izstrādājuma statusu un pašreizejo režimu.
2	Poga (Barošana)leslēdziet un izslēdziet barošanu.Funkcija Auto Power Downlerice automātiski izslēdzas tālāk minētajās situācijās.- Režimā D.IN/HDMI/BT/USB: ja audio signals nav pieejams 20 minūtes.
3	Poga -/+ (Skalums)Regulējiet skaluma limeni.Kad skaluma limenis tiek regulēts, tas ir redzams Soundbar priekšējā displejā.
4	Poga (Avots)Izvelieties avota ievades režimu.
	levades režims Displejs
	Optiskā digitālā ievade D.IN
	ARC (HDMI OUT) ievade	D.IN → TV ARC (Automātiska pārvēršana)
	HDMI ievade HDMI
	BLUETOOTH režims BT
	USB režims	USB
	leslēdziet režimu "BT PAIRING", pārsledziet avotu uz režimu "BT" un pēc tam nospiediet un ilgāk neka 5 sekundes turiet nospiestu pogu (Avots).

• Barošanas poga sāk darboties 4–6 sekunžu laikā pēc mainstrāvas vada pievienošanas.
• Skaņa pēc ierīces ieslēgšanas ir dzirdama ar 4–5 sekunžu aizkavēšanos.
• Ja vēlaties izbaudīt skaņas, ko atskaņo tikai sistēma Soundbar, izslēdziet televizora skaļruņus, izmantojot televizora izvēlni Audio iestatījumi. Skatiet televizora komplektācijā iekļauto lietotāja rokasgrāmatu.

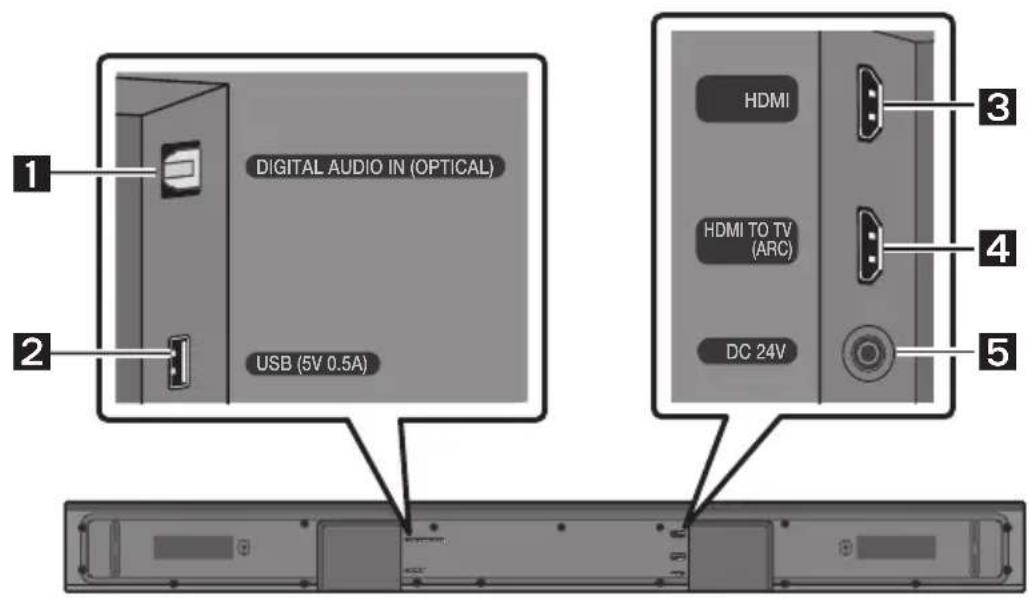

Soundbar apakšējais panelis

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI HDMI TO TV (ARC) DC 24V 1 2 3 4 5

1	DIGITAL AUDIO IN (OPTICAL)Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu.
2	USB (5V 0.5A)Pievienojiet šeit USB ierīci, lai atskanotu USB ierīcē saglabātos mūzikas failus, izmantojot sistēmu Soundbar.
3	HDMIŁauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli.Savienojiet ar ārējas ierīces HDMI izejas ligzdu.
4	HDMI TO TV (ARC)Savienojiet ar televizora HDMI (ARC) ligzdu.
5	DC 24V (Elektriskās barošanas ieeja)Pievienojiet mainstrāvas/līdzstrāvas barošanas adapteri.

• Lai atvienotu mainstrāvas/līdzstrāvas adaptera barošanas vadu no sienas kontaktligzdas, velciet to aiz kontaktspraudna. Nevelciet, satverot kabeli.
• Šo ierīci vai citus komponentus nedrīkst pievienot mainstrāvas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.

03 SOUNDBAR PIEVIENOŠANA

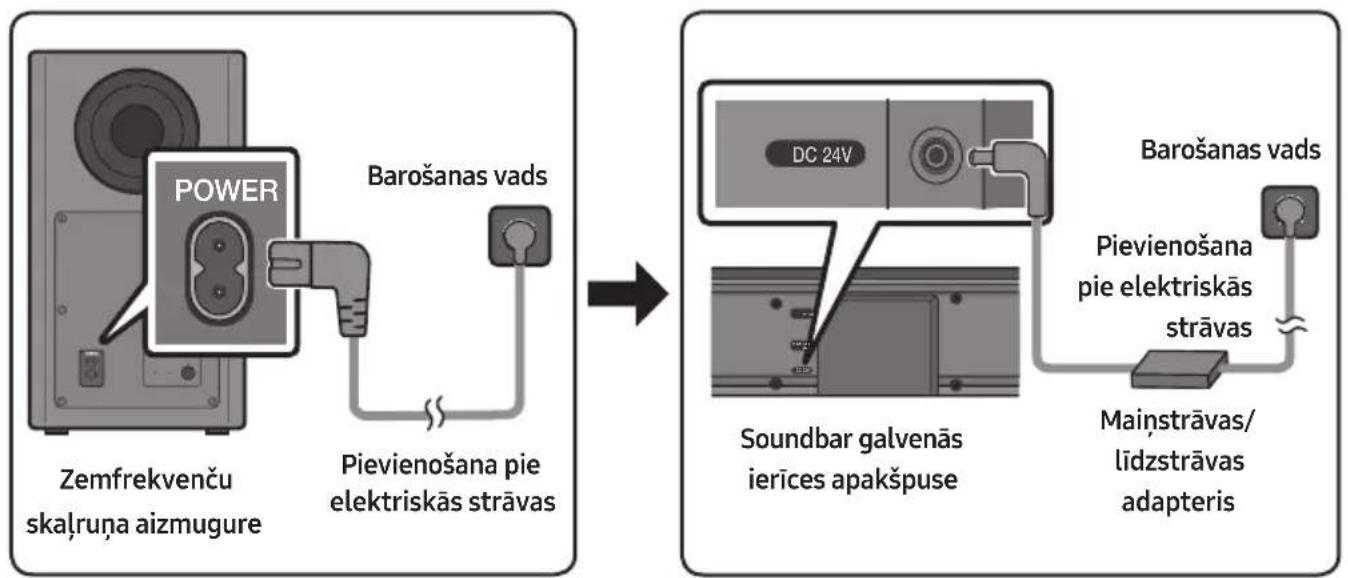

Pievienošana pie elektriskās strāvas

Izmantojiet barošanas komponentus, lai zemfrekvenču skalruni un sistēmu Soundbar savienotu ar barošanas avotu šādā secībā:

1. Pievienojiet barošanas vadu zemfrekvenču skalrunim.
2. Pievienojiet strāvas izvades kabeli strāvas adapterim un pēc tam pievienojiet to Soundbar.
3. Pievienojiet barošanas vadu kontaktligzdai.

Skatiet tālāk redzamos attēlus.

- Papildinformāciju par elektroenerģiju un tās patēriņu skatiet etiketē, kas ir pielīmēta izstrādājumam. (Etiķete: Soundbar galvenās ierīces apakšpuse)

- Novietojiet mainstrāvas/līdzstrāvas adapteri plakaniski uz galda vai grīdas. Ja novietosit mainstrāvas/līdzstrāvas adapteri tā, ka tā mainstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī varēs iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus.

Sistēmas Soundbar savienošana ar zemfrekvenču skalruni

Ja ir pievienots zemfrekvenču skalrunis, varat klausīties bagātīgu basa skaņu.

Automātiska savienojuma izveide starp zemfrekvenču skalruni un sistēmu Soundbar

Kad ieslēdzat barošanu pēc barošanas kabeļu pievienošanas sistēmai Soundbar un zemfrekvenču skaļrunim, zemfrekvenču skaļrunis automātiski tiek savienots ar sistēmu Soundbar.

- Kad automātiskā savienošana pārī ir pabeigta, zemfrekvenču skaļruņa aizmugurē iedegas zilie indikatori.

Indikatori zemfrekvenču skalruņa aizmugurē

Indikators	Statuss Apraksts Risinājums
Zils	Deg	Savienojums ir izveidots (normāla darbība)	-
	Mirgo	Mēgina no jauna izveidot savienojumu	Pārbaudiet, vai galvenajai sistēmasSoundbar ierīcei pievienotais strāvas kabelis ir pareizi pievienots, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mēginiet manuāli savienot zemfrekvenču skaļruni. Skatiet 7. lpp.
Sarkans Deg		Gaidstāves režīms (Soundbar galvenā ierīce ir izslēgta)	Pārbaudiet, vai Soundbar galvenajai ierīcei ir pareizi pievienots barošanas kabelis.
		Savienojuma izveide neizdevās	Norādījumus par manuālu savienojumu izveidi skatiet 7. lpp.
Sarkans un Zils	Mirgo Nepareiza darbība		Skatiet rokasgrāmatā Samsung apkopes centra kontaktinformāciju.

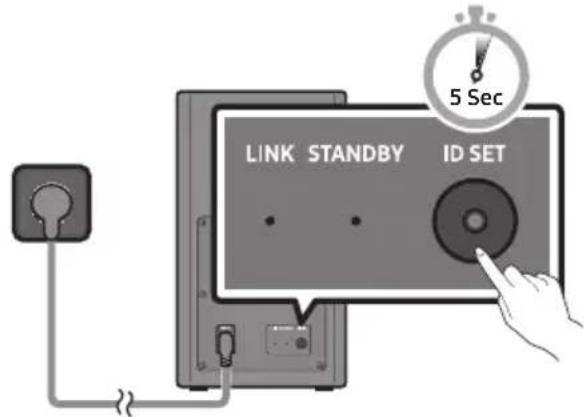

Zemfrekvenču skalruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas

Pirms veicat tālāk norādīto manuālās savienošanas procedūru:

• Pārbaudiet, vai sistēmas Soundbar un zemfrekvenču skalruņa barošanas kabeli ir pareizi pievienoti.

• Pārliecinieties, vai sistēma Soundbar ir ieslēgta.

• Nospiediet zemfrekvenču skalruņa aizmugurē esošo pogu ID SET un turiet to nospiestu vismaz 5 sekundes.

- Sarkanais indikators zemfrekvenču skalruņa aizmugurē izslēdzas, un mirgo zilais indikators.

LINK STANDBY ID SET 5 Sec

Zemfrekvenču skalruņa aizmugure

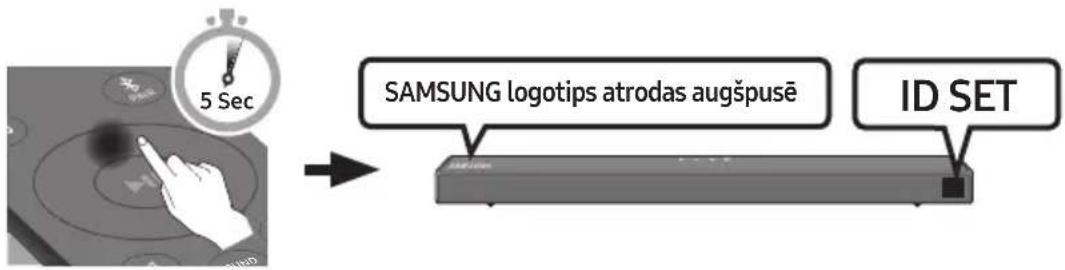

1. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

2. Sistēmas Soundbar displejā uz brīdi tiek parādīts zinojums ID SET.

3. Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET.

5 Sec SAMSUNG logotips atrodas augšpusē ID SET

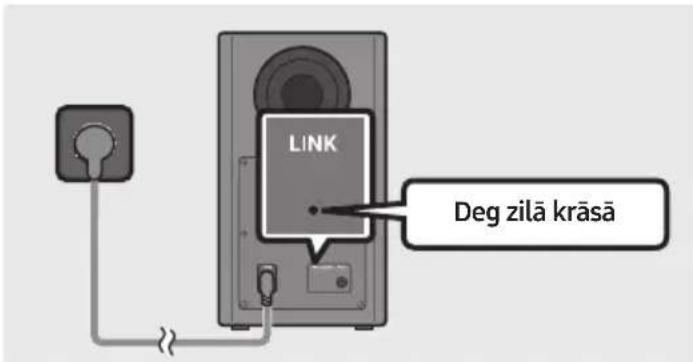

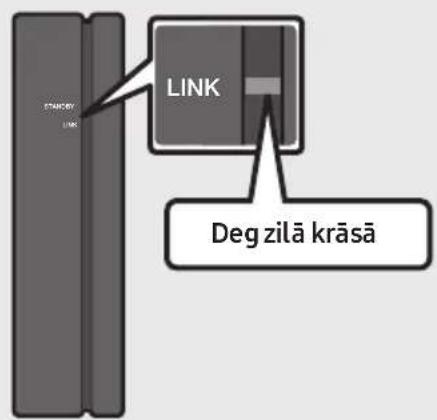

1. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

LINK Deg zilā krāsā

LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu zemfrekvenču skalruni ir izveidots savienojums.

PIEZIMES

• Nepievienojiet ši izstrādājuma vai televizora barošanas vadu sienas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.
• Pirms ši izstrādājuma pārvietošanas vai uzstādīšanas obligāti izslēdziet barošanu un atvienojiet barošanas vadu.
• Ja galvenā ierīce tiks izslēgta, bezvadu zemfrekvenču skaļrunis pāries gaidstāves režīmā un aizmugurē esošais STANDBY LED indikators dažas reizes nomirgos zilā krāsā un pēc tam degs sarkanā krāsā.
• Ja sistēmas Soundbar tuvumā tiek lietota ierīce, kas izmanto tādu pašu frekvenci (5,8 GHz) kā sistēma Soundbar, traucējumi var ietekmēt skanas kvalitāti.
• Galvenās ierīces maksimālais bezvadu signāla pārraides attālums ir aptuveni 10 metri, taču tas var atšķirties atkarībā no darbības vides. Ja starp galveno ierīci un bezvadu zemfrekvenču skaļruni atrodas dzelzsbetona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nespēj izklūt cauri metālam.

PIESARDZĪBAS PASĀKUMI

• Bezvadu zemfrekvenču skalrunim ir bezvadu signālu uztverošas antenas. lerīces ir jāglabā vietā, kur tās nevar saskarties ar ūdeni un mitrumu.
• Lai iegūtu optimālu skaņas kvalitāti, pārliecinieties, vai bezvadu zemfrekvenču skalruņa un telpisko skalruņu (iegādājami atseviški) atrašanās zonā neatrodas kādi škēršli.

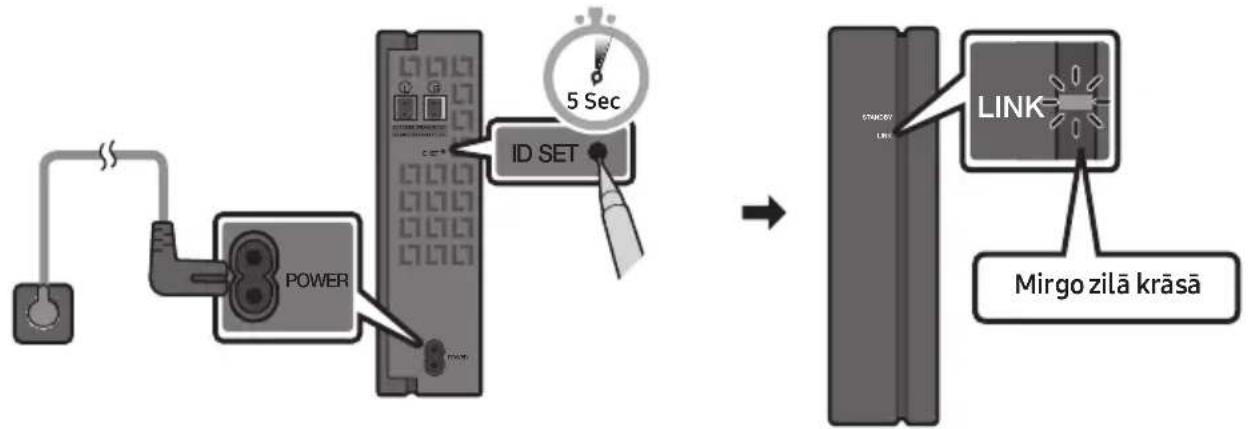

Modela SWA-8500S (nopērkams atseviški) savienošana ar sistēmu Soundbar

Lai iegūtu izcilu bezvadu telpisko skaņu, pievienojiet sistēmai Soundbar Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-8500S, nopērkams atsevišķi).

1. Savienojiet bezvadu uztvērēja moduli ar 2 telpiskās skaņas skaļruniem.

- Skalruņu vadi ir krāskodēti.

1. Pēc pievienošanas strāvas kontaktligzdai pārbaudiet bezvadu uztvērēja moduļa gaidstāves statusu.

- Mirgo bezvadu uztvērēja moduļa LINK indikators (zils). Ja indikators nemirgo, ar pildspalvas galu nospiediet bezvadu uztvērēja moduļa aizmugurē esošo pogu ID SET un turiet nospiestu 5–6 sekundes, līdz sāk mirgot LINK indikators (zilā krāsā). Plašāku informāciju par indikatoru, lūdzu, skatiet SWA-8500S lietotāja rokasgrāmatā.


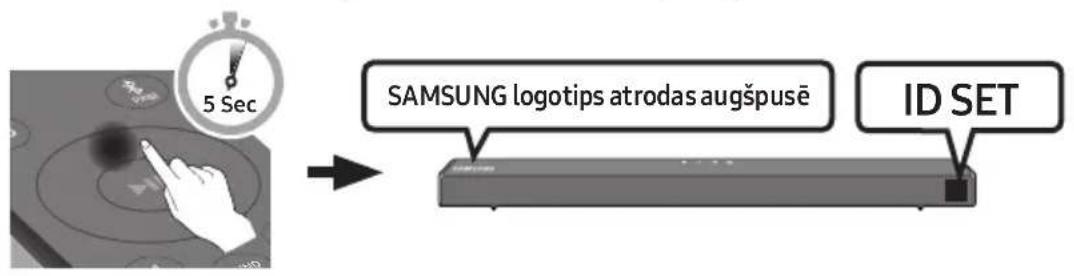

1. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

2. Sistēmas Soundbar displejā uz brīdi tiek parādīts zinojums ID SET.

3. Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET.

5 Sec SAMSUNG logotips atrodas augšpusē ID SET

UZMANIBU

- Ja brīdī, kad sistēma Soundbar tiek savienota ar SWA-8500S, tā atskaņo mūziku, zemfrekvenču skaļrunī skaņa var tikt atskaņota nevienmērīgi, līdz savienojums ir izveidots.

1. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

STANDARD LINK LINK Deg zilā krāsā

LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu uztvērēja moduli ir izveidots savienojums.

1. Ja ierīce SWA-8500S nav savienota, atkārtojiet procedūru, sākot ar 2. darbību.

04 SAVIENOŠANA AR TELEVIZORU

Lai televizora skaņu atskanotu sistēmā Soundbar, izmantojiet vadu un bezvadu savienojumus.

- Kad sistēma Soundbar ir savienota ar izvēlēto Samsung televizoru, sistēmu Soundbar var vadīt ar televizora tālvadības pulti.

• Šī funkcija tiek atbalstīta 2017. gada un jaunāka izlaiduma Samsung Smart televizoros, kas atbalsta Bluetooth, kad savienojat sistēmu Soundbar ar televizoru, izmantojot optisko kabeli.
• Šī funkcija ľauj lietot arī televizora izvēlni, lai pielāgotu skaņas lauku un dažādus iestatījumus, tostarp arī skaļuma līmeni, kā arī izslēgt skaņu.

1. metode Savienojuma izveide, izmantojot kabeli

Ja apraides signāls ir Dolby Digital un opcijas “Digitālās izvades audio formāts” iestatījums televizorā ir PCM, iestatījums ieteicams mainīt uz Dolby Digital. Kad šis iestatījums ir nomainīts, tiek nodrošināta augstāka skaņas kvalitāte. (Atkarībā no televizora ražotāja televizora izvēlnē Dolby Digital un PCM apzīmēšanai var būt izmantoti atšķirīgi vārdi.)

Savienojuma izveide, izmantojot optisko kabeli

1. Savienojiet sistēmas Soundbar ligzdu DIGITAL AUDIO IN (OPTICAL) un TV ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli.
2. Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pēc tam izvēlieties režīmu "D.IN".

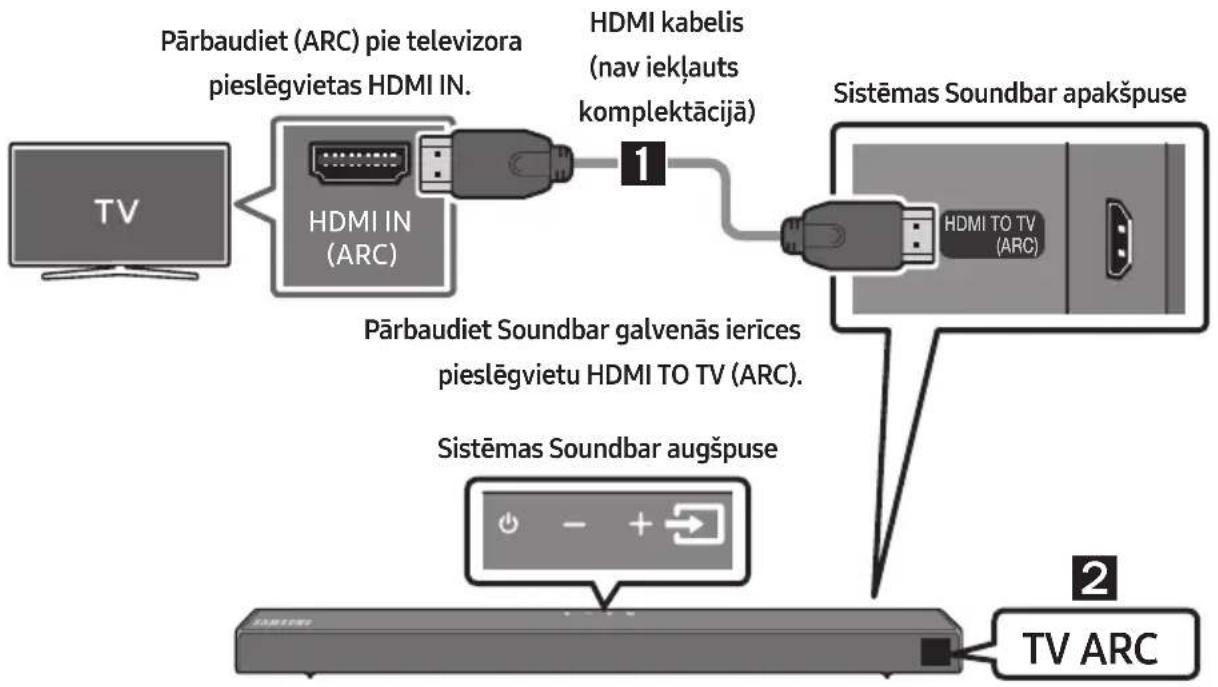

Savienojuma izveide ar televizoru, izmantojot HDMI kabeli

1. Kad sistēma Soundbar un televizors ir ieslēgti, pievienojiet tiem HDMI kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.

2. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts "TV ARC" un sistēma Soundbar atskano televizora skaņu.

3. Ja televizora skaņa nav dzirdama, nospiediet tālvadības pults vai sistēmas Soundbar augšpusē esošo pogu → (Avots), lai pārslēgtu uz režīmu "D.IN". Ekrānā secīgi tiek parādīti uzraksti "D.IN" un "TV ARC" un tiek atskanota televizora skaņa.

4. Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts "TV ARC", pārbaudiet, vai HDMI kabelis (nav ieklauts komplektācijā) ir pievienots pareizajam portam.

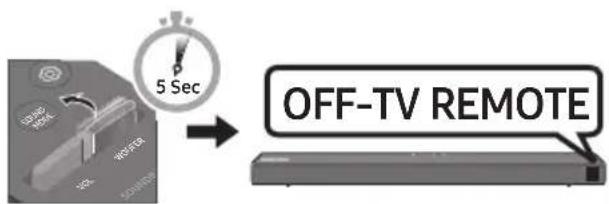

5. Izmantojiet televizora tālvadības pults skaluma līmeņa regulēšanas pogas, lai mainītu sistēmas Soundbar skaluma līmeni.

PIEZIMES

• HDMI ir interfeiss, kas nodrošina video un audio datu digitālu pārraidi, izmantojot tikai vienu savienotāju.
• Ja televizoram ir ARC ports, pievienojiet HDMI kabeli portam HDMI IN (ARC).
• leteicams izmantot bezserdes HDMI kabeli, ja tāds pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.
• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta opciju ARC.

2. metode Bezvadu savienojuma izveide

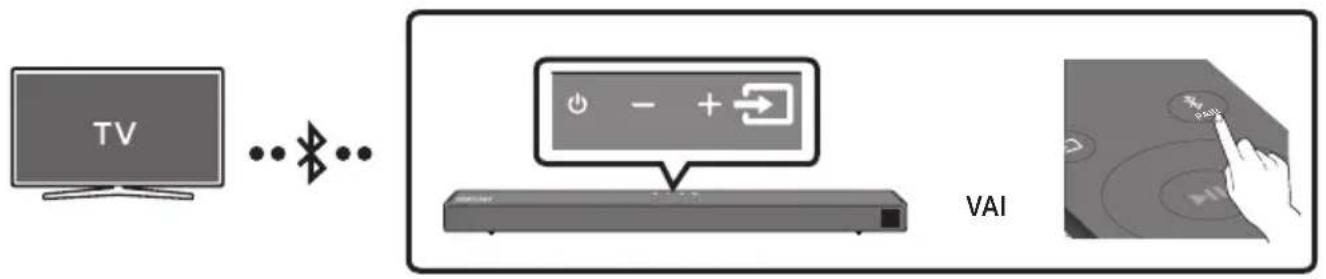

Savienojuma izveide ar televizoru, izmantojot Bluetooth

Ja pievienosit televizoru, izmantojot Bluetooth, varēsit klausīties stereo skaņu bez nekādiem kabelu savienojumiem.

- Vienlaikus var pievienot tikai vienu televizoru.

Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu ✝ PAIR, lai aktivizētu režīmu "BT PAIRING".

(VAI)

a. Nospiediet augšējā paneļa pogu (Avots) un pēc tam izvēlieties "BT".
Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums "BT" pēc pāris sekundēm automātiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savienojuma ieraksts.
b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu ➞ (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)

2. Televizora ekrāna sarakstā izvēlieties "[AV] Samsung Soundbar T6-Series".

3. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)

4. Televizora ekrāna sarakstā izvēlieties "[AV] Samsung Soundbar T6-Series".

Pieejamā sistēma Soundbar televizora Bluetooth ieriču sarakstā ir norādīta ar uzrakstu "Need Pairing" vai "Paired". Lai izveidotu savienojumu ar sistēmu Soundbar, izvēlieties ziņojumu un izveidojiet savienojumu.

- Kad televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts uzraksts [Televizora nosaukums] → "BT".

1. Tagad jūs varat klausīties televizora skaņu no Soundbar sistēmas.

Ja ierīci neizdodas pievienot

- Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, "[AV] Samsung Soundbar T6-Series"), izdzēsiet to.

- Pēc tam atkārtojiet 1.-3. darbību.

PIEZIME

- Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu televizoru, izmantojiet režimu "BT READY", lai izveidotu atkārtotu savienojumu.

Sistēmas Soundbar atvienošana no televizora

Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

- Atvienošana ilgst noteiktu laiku, jo televizoram ir jäsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no televizora modela.)

- Lai atceltu automātisko Bluetooth savienojuma izveidi starp sistēmu Soundbar un televizoru, nospiediet un 5 sekundes turiet tālvadības pults pogu Pa kreisi, kad sistēmas Soundbar status ir "BT READY". (leslēdziet → Izslēdziet.)

Kāda ir atškīrība starp BT READY un BT PAIRING?

- BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.

- BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu ✝ PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu ➞ (Avots), kad sistēma Soundbar darbojas režīmā “BT”.)

PIEZIMES

- Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

- Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

- Sistēma Soundbar automātiski izslēdzas, ja tās darbības status Gatavs ir ildzis 20 minūtes.

- Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

- ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; - ja sistēma Soundbar vienlaikus ir sapārota ar divām vai vairākām Bluetooth ierīcēm. - ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

05 SAVIENOŠANA AR ĀRĒJU IERĪCI

Savienojiet ar ārēju ierīci, izmantojot vadu savienojumu vai Bluetooth savienojumu, lai ārējās ierīces skaņu atskaņotu sistēmā Soundbar.

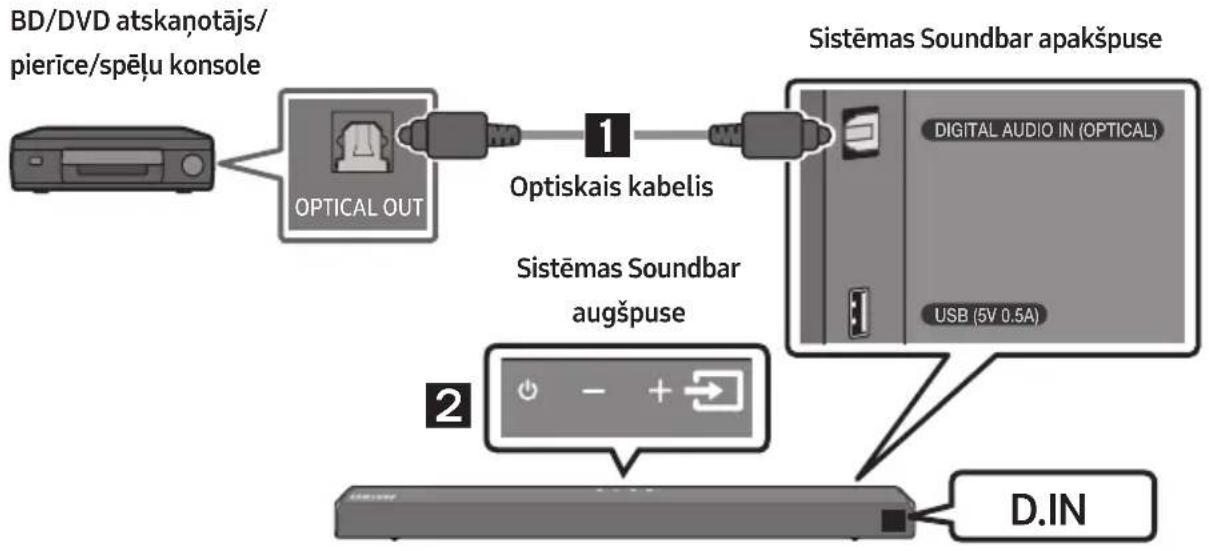

Savienojuma izveide, izmantojot optisko kabeli

1. Savienojiet galvenās ierīces ligzdu DIGITAL AUDIO IN (OPTICAL) un avota ierīces ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli.
2. Izvēlieties režimu "D.IN", nospiežot augšējā paneļa vai tālvadības pults pogu ➞ (Avots).

Savienojuma izveide, izmantojot HDMI kabeli

1. lespraudiet HDMI kabeli (nav iekļauts komplektācijā) ligzdā HDMI izstrādājuma aizmugurē un digitālās ierīces ligzdā HDMI OUT.
2. lespraudiet HDMI kabeli (nav iekļauts komplektācijā) ligzdā HDMI TO TV (ARC) izstrādājuma aizmugurē un televizora ligzdā HDMI IN.
3. Nospiediet augšējā panela vai tālvadības pults pogu (Avots) un pēc tam izvēlieties "HDMI".
4. Soundbar displeja paneli tiek parādīts izvēlētais režims "HDMI" un tiek atskanota skaņa.

06 SAVIENOŠANA AR USB KRĀTUVES IERĪCI

Izmantojot sistēmu Soundbar, varat atskanot mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

1. Pievienojiet USB ierīci izstrādājuma apakšdaļa esošajam USB portam.
2. Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pēc tam izvēlieties "USB".
3. Displejā tiks parādīts uzraksts "USB".
4. Izmantojot sistēmu Soundbar, atskaņojiet mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

- Sistēma Soundbar izslēdzas automātiski (Auto Power Down), ja USB ierīce ir pievienota ilgāk nekā 20 minūtes.

Faila formāta veidu saderības saraksts

Paplašinājums	Kodeks	Iztveršanas frekvence	Datu pārraides ātrums
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
	MPEG1 Layer3	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 kbps ~ 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 kbps ~ 160 kbps
*.wma	WMA7/8/9 (tikai audio)	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 kbps ~ 500 kbps
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 tikai audio)	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 kbps ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 kbps ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 kbps ~ 9216 kbps

- Ja USB ierīcē ir saglabāts pārāk daudz mapju un failu, piekļuvei šiem failiem un to atskaņošanai sistēmā Soundbar var būt nepieciešams ilgāks laiks.

07 SAVIENOJUMA IZVEIDE AR MOBILO IERİCI

Savienošana, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, jūs varat dzirdēt stereo skaņu bez jebkādām problēmām, ko sagādā kabelu pievienošana.

- Vienlaikus var izveidot s savienojumu ar vienu televizoru vai divām Bluetooth ierīcēm.

Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu ✝ PAIR, lai aktivizētu režīmu "BT PAIRING".

(VAI)

a. Nospiediet augšējā paneļa pogu ➞ (Avots) un pēc tam izvēlieties "BT".
Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums “BT” pēc pāris sekundēm automātiski tiek nomainīts uz “BT PAIRING” vai “BT READY”, ja pastāv savienojuma ieraksts.
b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Sarakstā izvēlieties "[AV] Samsung Soundbar T6-Series".

- Kad sistēma Soundbar un Bluetooth ierīce ir savienotas, priekšējā displejā tiek parādīts uzraksts [Bluetooth ierīces nosaukums] → “BT”.

1. Atskaņojiet sistēmā Soundbar mūzikas failus no ierīces, kas ir pievienota, izmantojot Bluetooth.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, "[AV] Samsung Soundbar T6-Series", izdzēsiet to.
• Pēc tam atkārtojiet 1. un 2. darbību.

PIEZIME

- Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu mobilā ierīce, izmantojiet režīmu "BT READY", lai izveidotu atkārtotu savienojumu.

Kāda ir atškīrība starp BT READY un BT PAIRING?

• BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.
• BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu ✝ PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu 📄 (Avots), kad sistēma Soundbar darbojas režīmā “BT”.)

PIEZIMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.
• Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 20 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

• ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks;

• ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm;

• ja Bluetooth ierīce ir izslēqta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos vilņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Nevarat izveidot sistēmas Soundbar savienojumu ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free) funkciju.
• Ja sistēma Soundbar ir savienota pārī ar Bluetooth ierīci, ierīces skenēto ierīču sarakstā atlasot ierakstu “[AV] Samsung Soundbar T6-Series”, sistēma Soundbar automātiski tiek pārslēgta režīmā “BT”.

- Opcija ir pieejama tikai tad, ja sistēma Soundbar ir pieejama ar Bluetooth ierīci pārī savienoto ierīču sarakstā. (Ierīcei Bluetooth un sistēmai Soundbar ir jābūt iepriekš savienotām pārī vismaz vienu reizi.)

- Sistēmas Soundbar nosaukums Bluetooth ierīces meklēto ieriču sarakstā tiek parādīts tikai tad, ja sistēmas Soundbar displejā ir redzams zinojums "BT READY".

Bluetooth Power ieslēgšana (SOUND MODE)

Ja iepriekš pārī savienotu Bluetooth ierīci tiek mēģināts savienot pārī ar sistēmu Soundbar, kad ir ieslēgta funkcija Bluetooth Power ieslēgšana un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

1. Nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu SOUND MODE, kamēr ir ieslēgta sistēma Soundbar.
2. Sistēmas Soundbar displejā tiek parādīts zinojums "ON-BLUETOOTH POWER".

Bluetooth ierīces atvienošana no sistēmas Soundbar

Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.
• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums "BT DISCONNECTED".

Sistēmas Soundbar atvienošana no Bluetooth ierīces

Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)
• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums "BT DISCONNECTED".

PIEZIMES

• Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.
• Sistēma Soundbar automātiski izslēdzas, ja tās ir darbības statuss Gatavs ir ildzis 20 minūtes.

Papildu informācija par tehnoloģiju Bluetooth

Bluetooth ir tehnoloğija, kas Įauj ērti izveidot ar tehnoloğiju Bluetooth saderīgu ieriču savstarpējus savienojumus, izmantojot īsu bezvadu savienojumu.

- Bluetooth ierīce atkarībā no izmantošanas veida var radīt troksni vai darbības traucējumus šādos gadījumos:

• kāda jūsu Ķkermēna daļas saskaras ar Bluetooth ierīces uztveršanas/pārvades sistēmu vai sistēmu Soundbar;
• tas ir atkarīgs no sienas stūrī vai telpas daļas radīto šķēršļu izraisītām elektriskām svārstībām;

• ierīce tiek pakļauta elektriskās strāvas traucējumiem, ko rada ierīces, tostarp medicīnas aprīkojums, mikroviļņu krāsnis un bezvadu LAN iekārtas, kas darbojas tādā pašā frekvenču joslā.

• Savienojiet sistēmu Soundbar pārī ar Bluetooth ierīci, kamēr tās atrodas tuvu viena otrai.

• Jo lielāks ir attālums starp sistēmu Soundbar un Bluetooth ierīci, jo sliktāka ir signāla kvalitāte. Ja attālums pārsniedz tehnoloģijas Bluetooth darbības diapazonu, savienojums tiek pārtraukts.
• Zonās ar sliktu signāla uztveršanas kvalitāti, iespējams, Bluetooth savienojums nedarbosies pareizi.
• Bluetooth savienojums darbojas tikai tad, ja ierīce ir tuvumā. Savienojums tiek automātiski pārtraukts, ja Bluetooth ierīce atrodas ārpus diapazona. Arī atrodoties diapazonā, skaņas kvalitāti var pasliktināt škēršli, piemēram, sienas vai durvis.
• Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.

Savienojums Bluetooth Multi

Sistēma Soundbar vienlaikus var būt savienota ar 2 Bluetooth ierīcēm.

1. Savienojiet sistēmu Soundbar ar divām Bluetooth ierīcēm. (Skatiet 17. lpp.)
2. Kad ir izveidots savienojums ar divām Bluetooth ierīcēm, atskaņojiet mūziku no vienas no ierīcēm.
3. Lai atskanotu mūziku no Bluetooth ierīces "B", kad tiek atskanota mūzika no ierīces "A", apturiet atskanošanu no ierīces "A" un pēc tam sāciet atskanošanu no ierīces "B".
4. Ierīce nepārslēdzas uz atskaņošanu no ierīces "B", kamēr nav apturēta atskaņošana no ierīces "A".
5. Versijās, kas vecākas par AVRCP V1.4, pārslēgšana no vienas atskanojošās ierīces uz otru var aizkavēties.

PIEZIMES

• Ja tiek veikts mēginājums pievienot trešo Bluetooth ierīci, ierīce A vai B tiek atvienota. (Tiek atvienota ierīce, no kuras nenotiek atskaņošana.)
• Vienlaicīgi var pievienot tikai vienu Samsung televizoru vai 2 Bluetooth ierīces.
• Kad sistēma Soundbar saņem pieprasījumu izveidot savienojumu ar Samsung televizoru, sistēma tiek atvienota no Bluetooth iericēm.

08 TĀLVADĪBAS PULTS LIETOŠANA

Kā lietot tālvadības pulti

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	leslēgšana/izslēgšana	leslēdziet un izslēdziet sistēmu Soundbar.
2	Avots	Nospiediet šo pogu, lai atlasītu sistēmaiSoundbar pievienoto avotu.
3	Skaņas izslēgšana	Nospiediet pogu (Skaņas izslēgšana), lai izslēgtu skaņu.Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
4	SOUND MODE	Vajadzīgo skaņas režīmu var iestatīt, izvēloties opcijas STANDARD, SURROUND SOUND,GAME, SMART SOUND vai DTS VIRTUAL:X- STANDARDAtskaņo originālo skaņu.- SURROUND SOUNDNodrošina plašāku skaņas lauku nekā standarta.- GAMENodrošina stereoskopisku skaņu, lai iegremdētu jūs darbībā, spēlējot datorspēles.- SMART SOUNDAnalizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku, ṣemot vērā satura īpašības.- DTS VIRTUAL:XTelpiska trīsdimensiju skaņa no jebkura satura.

		DRC (Dynamic Range Control)Šī funkcija nodrošina dinamiskā diapazona kontroli, kad atskaņojat Dolby Digital skaņas dziesmas. Kad sistēma Soundbar ir izslēgta, nospiediet un turiet pogu SOUND MODE, lai ieslēgtu vai izslēgtu funkciju DRC (Dynamic Range Control). Kad DRC ir ieslēgta, skaļa skaņa tiek padarīta klusāka. (Skaņa var būt izkropļota.)Bluetooth PowerŠī funkcija automātiski ieslēdz Soundbar, kad tiek saņemts savienojuma pieprasījums no iepriekš savienota televizora vai Bluetooth ierīces.Noklusējuma iestatījums ir leslēgta.- Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.
5	BluetoothPAIR	Nospiediet pogu ✝ PAIR. Soundbar displejā tiek parādīts paziņojums "BT PAIRING". Šajā režīmā varat sistēmu Soundbar savienot ar jaunu Bluetooth ierīci, Bluetooth ierīces meklēšanas sarakstā izvēloties sistēmu Soundbar.
6	Atskanot/pauzēt	Nospiediet pogu ▶II, lai uz laiku apturētu mūzikas faila atskaņošanu.Vēlreiz nospiežot šo pogu, mūzikas fails tiek atskaņots.
7	Uz augšu/Uz leju/Pa kreisi/Pa labi	Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/Pa kreisi/Pa labi.
		Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.• AtkārtotLai atkārtošanas funkciju izmantotu režīmā "USB", nospiediet Uz augšu pogu.• Mūzikas faila izlaišanaNospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.• ID SETNospiediet un 5 sekundes turiet pogu Uz augšu, lai pabeigtu darbību ID SET (kad tiek veidots savienojums ar papildierīci).Skaļuma līmeņa ierobežošanas funkcijaLai pasargātu dzirdi, funkcija Skaļuma ierobežošana ierobežo skaļuma līmeni līdz 20, ja ieslēdzat sistēmu Soundbar, kad skaļuma līmeņa iestatījums ir augstāks par 20.- Funkcijas Skaļuma ierobežošana noklusējuma vērtība ir Izslēgts. Lai to aktivizētu, ieslēdziet to.- Kad ieslēgta, funkcija Skaļuma ierobežošana paliek ieslēgta pat tad, kad tiek izslēgta barošana.- Lai ieslēgtu vai izslēgtu funkciju Skaļuma ierobežošana, nospiediet un 5 sekundes turiet nospiestu tālvadības pults poguUz leju.Kad funkcija Skaļuma ierobežošana ir izslēgta, priekšējā displejā tiek rādīts paziņojums “V FREE”. Kad funkcija ir ieslēgta, displejā ir redzams paziņojums “V LOCK”.
8	Skaņas regulēšana	Varat izvēlēties šādas opcijas:TREBLE,BASSvaiAUDIO SYNC.Lai regulētu diskanta vai basa skaņu, nospiediet poguSkaņas regulēšana, lai izvēlētos opcijuTREBLEvaiBASS, un pēc tam noregulējiet skaļumu diapazonā no -6 līdz +6, izmantojot poguUz augšu/Uz leju.Nospiediet un turiet nospiestu pogu(Skaņas regulēšana) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt, izmantojot poguPa kreisi/Pa labi, un katru frekvenci var noregulēt iestatījumu diapazonā no -6 to +6, izmantojot poguUz augšu/Uz leju.Ja video attēls televizorā un skaņa sistēmā Soundbar netiek sinhronizēti, nospiediet poguSkaņas regulēšana, lai izvēlētos opcijuAUDIO SYNC, un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot poguUz augšu/Uz leju.(Nav pieejams režimā “USB” vai “BT”.)Ja ir pievienoti telpiskās skaņas skaļruni, aizmugurējo skaļruni var IESLĒGT vai IZSLĒGT, izmantojot poguUz augšu/Uz leju, lai regulētu skaļuma līmeni diapazonā no -6 līdz +6.IespējaAUDIO SYNCtiek atbalstīta tikai dažās funkcijās.
9	WOOFER	Kustiniet poguWOOFERuz priekšu vai atpakal, lai noregulētu zemfrekvences skaļruna skaļumu uz -12 vai robežās no -6 līdz +6. Lai iestatītu zemfrekvenču skaļruna skaļuma līmeni 0, nospiediet pogu.
10	VOL	Kustiniet poguVOLuz priekšu vai atpakal, lai pielāgotu skaļumu.Skaņas izslēgšananospiediet poguVOL, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

Sistēmas Soundbar skaluma līmeņa regulēšana, izmantojot televizora tālvadības pulti

Ja jums ir Samsung televizors, sistēmas Soundbar skalumu varat regulēt, izmantojot Samsung televizora komplektācijā iekļauto IS tālvadības pulti.

Vispirms izmantojiet televizora izvēlni, lai iestatītu Samsung televizora skaņas atskaņošanu ārējos skaļruņos, pēc tam izmantojiet Samsung tālvadības pulti, lai regulētu sistēmas Soundbar skaļumu. Plašāku informāciju skatiet televizora lietotāja rokasgrāmatā. Šīs funkcijas noklusējuma režīms ir vadība, izmantojot Samsung televizora pulti. Ja izmantojat cita ražotāja televizoru, lai mainītu šīs funkcijas iestatījumus, izpildiet tālāk sniegtos norādījumus.

1. Izslēdziet sistēmu Soundbar.

BYE

1. Ja nevēlaties izmantot šo funkciju, atkārtoti spiediet un 5 sekundes turiet pogu WOOFER, līdz displejā tiek parādīts paziņojums "OFF-TV REMOTE".

5 Sec OFF-TV REMOTE

1. Ja sistēmu Soundbar vēlaties vadīt, izmantojot televizora tālvadības pulti, atkārtoti spiediet un 5 sekundes turiet pogu WOOFER, līdz displejā tiek parādīts paziņojums "ALL-TV REMOTE". Pēc tam izmantojiet televizora izvēlni, lai izvēlētos ārējos skaļruņus.

5 Sec ALL-TV REMOTE

1. Ja sistēmā Soundbar vēlaties atjaunot noklusējuma režīmu (izmantojot Samsung televizora tālvadības pulti), atkārtoti spiediet un 5 sekundes turiet pogu WOOFER, līdz displejā tiek parādīts paziņojums "SAMSUNG-TV REMOTE".

(Noklusējuma režims) SAMSUNG-TV REMOTE

– Ikreiz, kad nospiežat uz augšu un 5 sekundes turat pogu WOOFER, režims tiek pārslēgts šādā secībā: "SAMSUNG-TV REMOTE" (Noklusējuma režims) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Atkaribā no tālvadības pults šī funkcija var nebūt pieejama.

– Ražotāji, kas atbalsta šo funkciju: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER (Uz augšu)	Funkcijas TV tālvadības pulti leslēgts/ Izslēgts (Gaidstāve)	24. lpp.
▶II (Atskaņot/pauzēt)	Inicializācija (Gaidstāve)	29. lpp.
Pa kreisi	Televizora automātiskās pievienošanas ieslēgšana/izslēgšana (BT gatavs)	13. lpp.
Uz augšu	ID SET (Gaidstāve)	22. lpp.
Uz leju	Skaļuma līmeņa ierobežošana leslēgts/ Izslēgts (Gaidstāve)	23. lpp.
(Skaņas regulēšana)	7 joslu EQ 23. lpp.
SOUND MODE	DRC ON/OFF (Gaidstāve) 22. lpp.
	Bluetooth Power	22. lpp.

Izvades specifikācijas dažādiem skaņu efektu režīmiem

Efekts levade			Izvade
			Bez bezvadu aizmugures skaļruņa komplekta	Ar bezvadu aizmugures skaļruņa komplektu
[SOUND MODE]	STANDARD	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 3.1	kanālu 5.1 kanālu
	SURROUND SOUND	2.0 kanālu	3.1 kanālu 5.1 kanālu
		5.1 kanālu 3.1	kanālu 5.1 kanālu
	GAME	2.0 kanālu	3.1 kanālu 5.1 kanālu
		5.1 kanālu 3.1	kanālu 5.1 kanālu
	SMART SOUND	2.0 kanālu	3.1 kanālu 5.1 kanālu
		5.1 kanālu 3.1	kanālu 5.1 kanālu
	DTS VIRTUAL:X	2.0 kanālu	3.1 kanālu 5.1 kanālu
		5.1 kanālu 3.1	kanālu 5.1 kanālu

• Samsung bezvadu aizmugurējo skalruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.

09 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neuzstādiet vietā, kurā ir augsta temperatūra vai augsts mitruma līmenis.
• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturētu šī izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.
• legādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, stiprinājuma skrūves nostipriniet sienas balstos.
• legādājieties tādas sienas stiprinājuma skrūves, kas ir piemērotas tās sienas tipam un biezumam, pie kuras uzstādīsit sistēmu Soundbar.
• Diametrs: M5
  – Garums: ieteicams 35 mm vai garākas.
• Pirms sistēmas Soundbar uzstādīšanas uz sienas savienojiet tās kabelus ar ārējām ierīcēm.
• Pirms ierīces uzstādīšanas pārliecinieties, vai ierīce ir izslēgta un atvienota no elektrības. Pretējā gadījumā var tikt izraisīts elektriskās strāvas trieciens.

Sienas stiprinājuma komponenti

A B A TYPE: 430mm B TYPE: 340mm B A

Sienas stiprinājuma šablons

Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteinu

1. Piespiediet Sienas stiprinājuma šablons pie sienas virsmas.

2. Sienas stiprinājuma šablons ir jānovieto līdzeni.

3. Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora.

TV 5 cm vai vairāk

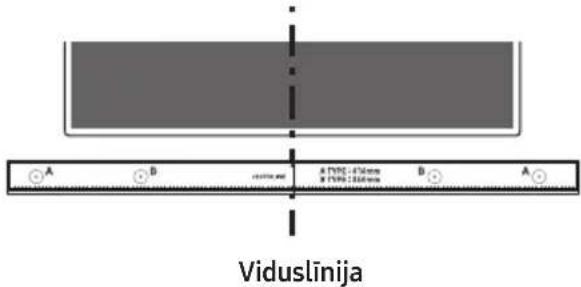

1. Salāgojiet Sienas stiprinājuma vadotnes viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam fiksējiet Sienas stiprinājuma šablons pie sienas, izmantojot līmlenti.

- Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslinija uzstādīšanas vietas vidū.

A B C A TIVIC - 470mm B TIVIC - 250mm B A Viduslinija

1. Ar pildspalvas vai uzasināta zīmuļa galu caurduriet ar A-TYPE apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam nonņemiet Sienas stiprinājuma šablons.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

- Ja atzīmes neatbilst tapskrūvju novietojumam, pirms balsta skrūvju ieskrūvēšanas noteikti ievietojiet atverēs piemērotus enkurus vai saspiežamos stiprinājumus. Ja izmantojat enkurus vai saspiežamos stiprinājumus, izurbiet pietiekami lielas atveres, lai tajās varētu ievietot izmantotos enkurus vai saspiežamos stiprinājumus.

1. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

1. Uzstādiet 2 Sienas stiprinājuma kronšteinu pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

- Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures.

Sistemas Soundbar aizmugure

Sistēmas Soundbar labā mala

1. Uzstādiet sistēmu Soundbar ar tai piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

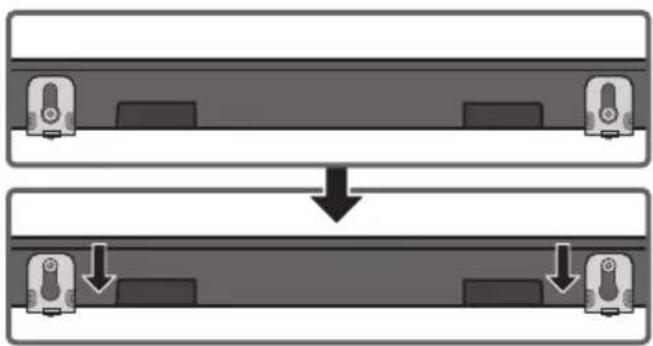

1. Pabīdiet sistēmu Soundbar uz leju, kā parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

- levietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļa un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

Novietojiet sistēmu Soundbar uz televizora statīva.

3 cm vai vairāk

Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva.

Lai nodrošinātu optimālu skaņas kvalitāti, novietojiet sistēmu Soundbar vismaz 3 cm attālumā no televizora priekšējās virsmas.

PIEZIME

- Pārliecinieties, vai sistēma Soundbar ir novietota uz līdzenas un stabilas virsmas.

11 PROGRAMMATURAS ATJAUNINĀŠANA

Uznēmums Samsung turpmāk var piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus.

Ja ir pieejams kāds atjauninājums, aparātprogrammatūru var atjaunināt, pievienojot USB ierīci ar tajā saglabāto aparātprogrammatūras atjauninājumu sistēmas Soundbar USB pieslēgvietai. Papildinformāciju par atjauninājuma failu lejupielādi skatiet Samsung tīmekļa vietnē www.samsung.com → Support. Pēc tam izvēlieties izstrādājuma veidu vai ievadiet sistēmas Soundbar modela numuru, izvēlieties opciju Programmatūra un lietotnes un pēc tam Lejupielādes. Nemiet vērā, ka funkciju nosaukumi var atšķirties.

Atjaunināšanas procedūra

Svarīgi: atjaunināšanas funkcija izdzēš visus lietotāja iestatījumus. Mēs iesakām pierakstīt savus iestatījumus, lai pēc atjaunināšanas tos varētu ērti iestatīt no jauna. Nemiet vērā, ka, veicot aparātprogrammatūras atjaunināšanu, tiek atiestatīts arī zemfrekvenču skaļruņa savienojums.

1. Pievienojiet USB zibatminas disku datora USB portam.
   Svarīgi: Pārliecinieties, vai USB zibatmiņas diskā nav mūzikas failu. Tas var izraisīt programmaparatūras atjaunināšanas klūmi.
2. Apmeklējiet Samsung tīmekļa vietni (samsung.com) → izvēlieties levadīt modela numuru un ievadiet sistēmas Soundbar modeli. Izvēlieties rokasgrāmatas un lejupielādes un lejupielādējiet jaunāko programmatūras failu.
3. Saglabājiet lejupielādēto programmatūru USB zibatmiņā un izvēlieties “Izvilkt šeit”, lai tilpatspiestu mapi.
4. Izslēdziet sistēmu Soundbar un pievienojiet USB zibatmiņas disku ar programmatūras atjauninājumu USB portam.
5. leslēdziet sistēmu Soundbar. 3 minūšu laikā tiks parādīts paziņojums "UPDATE", un tiks sākta atjaunināšana.
6. Kad atjaunināšana ir pabeigta, sistēma Soundbar tiek izslēgta. Nospiediet un vismaz 5 sekundes turiet tālvadības pults pogu ▶II. Displejā tiek parādīts paziņojums “INIT”, un sistēma Soundbar tiek izslēgta. Atjaunināšana ir pabeigta.
7. Šim izstrādājumam ir duālās sāknēšanas (DUAL BOOT) funkcija. Ja aparātprogrammatūras atjaunināšana neizdodas, aparātprogrammatūru varat atjaunināt vēlreiz.
8. Atjaunojiet sistēmas Soundbar iestatījumus.

Ja netiek parādīts paziņojums UPDATE

1. Izslēdziet sistēmu Soundbar, atvienojiet un vēlreiz pievienojiet USB krātuves ierīci, kurā ir saglabāti atjaunināšanas faili, sistēmas Soundbar USB portam.
2. Atvienojiet sistēmas Soundbar barošanas vadu, pievienojiet to atpakal un pēc tam ieslēdziet sistēmu Soundbar.

PIEZIMES

• Aparātprogrammatūras atjaunināšana var nedarboties pareizi, ja USB krātuves ierīcē ir saglabāti sistēmas Soundbar atbalstīti audio faili.
• Kamēr tiek veikta atjaunināšana, neizslēdziet barošanu un neatvienojiet USB ierīci. Kad aparātprogrammatūras atjaunināšana ir pabeigta, galvenā ierīce automātiski izslēdzas.
• Pēc atjaunināšanas sistēmā Soundbar tiek inicializēta lietotāja iestatījumu izvēlne, lai jūs varētu iestatīt savus iestatījumus no jauna. Mēs iesakām pierakstīt savus iestatījumus, lai pēc atjaunināšanas tos varētu ērti atiestatīt. Nemiet vērā, ka, veicot aparātprogrammatūras atjaunināšanu, tiek atiestatīts arī zemfrekvenču skaļruņa savienojums. Ja pēc atjaunināšanas savienojums ar zemfrekvenču skaļruni netiek atkal izveidots automātiski, skatiet 6. lpp. Ja programmatūras atjaunināšana neizdodas, pārbaudiet, vai USB zibatmiņa nav bojāta.

- Mac OS datoru lietotājiem kā USB formātu ieteicams izmantot MS-DOS (FAT).

- Atjaunināšana, izmantojot USB, var nebūt pieejama atkarībā no USB krātuves ierīces ražotāja.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

lerīci nevar ieslēgt.

Vai strāvas vads ir stingri iesprausts sienas kontaktligzdā un strāvas adapterī?

→Atvienojiet un iespraudiet strāvas vadu atpakal sienas kontaktligzdā un strāvas adapterī, lai pārliecinātos, ka savienojums ir stabils.

Vai strāvas adaptera savienojums ar galveno ierīci ir stabils?

→ Atvienojiet strāvas adapteri no sistēmas Soundbar un atkal pievienojiet, lai pārliecinātos, ka savienojums ir stabils.

Nospiežot pogu, nedarbojas attiecīgā funkcija.

Vai gaisā ir statiskā elektrība?

→Atvienojiet barošanas kabeli un vēlreiz pievienojiet to.

BT režimā rodas skañas pārtraukumi.

→Skatiet sadalas par Bluetooth savienojumu 12. un 17. lpp.

Nav dzirdama skaņa.

Vai ir ieslēgta skaņas izslēgšanas funkcija?

→Lai izslēgtu funkciju Izslēgt skaņu, nospiediet pogu (Skaņas izslēgšana).

Vai skalums ir iestatīts uz minimālo līmeni?

→Noregulējiet skaļuma līmeni.

Tālvadības pults nedarbojas.

Vai baterijas nav tukšas?

→levietojiet jaunas baterijas.

Vai attālums starp tālvadības pulti un Soundbar galveno ierīci nav pārāk liels?

→Novietojiet tālvadības pulti tuvāk Soundbar galvenajai ierīcei.

Uz zemfrekvenču skalruņa mirgo sarkanais indikators, un zemfrekvenču skalrunis neskan.

Šāda problēma var rasties, ja zemfrekvenču skaļrunis nav savienots ar Soundbar galveno ierīci.

→Mēginiet vēlreiz izveidot savienojumu ar zemfrekvenču skalruni. (Skatiet 6. lpp.)

Zemfrekvenču skalrunis ievērojami dūc un vibrē.

Mēģiniet noregulēt zemfrekvenču skalruņa vibrācijas līmeni.

→ Kustiniet tālvadības pults pogu WOOFER uz priekšu vai atpakal, lai regulētu zemfrekvences skalruņa skaljumu. (līdz -12, vai no -6 līdz +6)

13 LICENCE

DOLBY

AUDIO

Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung pa e-pastu ([e-mail]).

15 SVARİGA PIEZİME PAR APKOPI

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.
• Šādos gadījumos var tikt iekasēta administrēšanas maksa:

(a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu);

(b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

- Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.

16 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specifikācijas

Modela nosaukums HW-T650
USB 5V/0,5A
Svars 2,4 kg
Izmēri (P x A x Dz) 980,0 x 58,0 x 90,0 mm
Darba temperatūras diapazons +5°C līdz +35°C
Darba mitruma diapazons 10 % līdz 75 %
PASTIPRINĀTĀJSNominālā izvades jauda	30W x 6
Atbalstītie atskanošanas formāti	LPCM 2 kanālu, Dolby AudioTM(atbalsta Dolby® Digital), DTS, DTS Virtual:X
BEZVADU IERĪCES IZEJAS JAUDABT raiditāja maksimālā jaudaSRD raiditāja maksimālā jauda	6 mW, 2,402 GHz – 2,480 GHz25 mW, 5,725 GHz – 5,825 GHz
Zemfrekvenču skalruņa nosaukums PS-WR65BB
Svars 6,2 kg
Izmēri (P x A x Dz) 205,0 x 353,0 x 303,2 mm
PASTIPRINĀTĀJSNominālā izvades jauda	160W
BEZVADU IERĪCES IZEJAS JAUDASRD raiditāja maksimālā jauda 25 mW, 5,725 GHz –	5,825 GHz
Kopējais energijas patēriņš gaidstāves režīmā (W)	2,0W
BluetoothPieslēgvietas deaktivizēšanas metode	Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.

PIEZIMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specifikācijās.
• Svars un izmēri ir norādīti aptuveni.

- Ar šo uzņēmums Samsung paziņo, ka šis aprīkojums atbilst Direktīvas 2014/53/ES prasībām.

Pilns ES atbilstības deklarācijas teksts ir pieejams tīmekļa vietnē:

http://www.samsung.com, izvēlieties Atbalsts > Meklēšanas atbalsts un ievadiet modela nosaukumu.

Šo aprīkojumu drīkst lietot visās ES valstīs.

[Pareiza atbrīvošanās no šī izstrādājuma baterijām]

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti kīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Pareiza atbrīvošanās no šī izstrādājuma

(elektriskā un elektroniskā aprīkojuma atkritumi)

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austinām, USB kabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu.

Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem.

Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem :

www.samsung.com/global/ecodesign_component

SAUGOS INFORMACIJA

SAUGOS İSPĖJIMAI

NENUIMKITE DANGTELIO (ARBA GALINĖS DALIES), KAD SUMAŽINTUMĖTE ELEKTROS SMŪGIO PAVOJŲ.

JRENGINYJE NÉRA DALIŲ, KURIŲ TECHNINĖ PRIEŽIŪRĄ GALI ATLIKTI NAUDOTOJAS. DĖL TECHNINĖS PRIEŽIŪROS DARBŲ KREIPKITĖS L KVALIFIKUOTUS TECHNINĖS PRIEŽIŪROS SPECIALISTUS.
