Vrsta izdelka	Zvočna letvica
Znamka	Samsung
Model	HW-T650
Dimenzije zvočne letvice (Š x V x G)	980,0 x 58,0 x 90,0 mm
Teža zvočne letvice	2,4 kg
Dimenzije nizkotonca (Š x V x G)	205,0 x 353,0 x 303,2 mm
Teža nizkotonca	6,2 kg
Napajanje	Omrežni adapter AC/DC (24 V)
Poraba v mirovanju	2,0 W
Skupna izhodna moč	180 W (30 W x 6 kanalov) + 160 W (nizkotonca)
Povezljivost	HDMI z ARC, optični vhod, USB vrata (5V 0,5A), Bluetooth
Podprti avdio formati	LPCM 2 kanala, Dolby Digital, DTS, DTS Virtual:X
Zvočni načini	Standardni, Prostorski zvok, Igra, Pametni zvok, DTS Virtual:X
Posebne funkcije	Bluetooth večpovezava, samodejni izklop, DRC, Bluetooth vklop
Priložena oprema	Daljinski upravljalnik, bateriji AA x2, navodila za stensko montažo, stenska nosilca
Varnost	Ne odpirajte ohišja (nevarnost električnega udara), izogibajte se vlagi
Vzdrževanje in čiščenje	Čistite z mehko in suho krpo
Nadomestni deli in popravljivost	Nizkotonac (PS-WR65BB), komplet zadnjih zvočnikov (SWA-8500S kot opcija). Uporabnik ne more popraviti nobenega dela.

Pogosto zastavljena vprašanja - HWT650 SAMSUNG

Kako povezati zvočno letvico s televizorjem?

Zvočno letvico lahko povežete prek optičnega kabla ali HDMI kabla (vhod ARC). Za brezžično povezavo uporabite Bluetooth, tako da pritisnete gumb PAIR na daljinskem upravljalniku.

Zakaj se nizkotonac ne poveže samodejno?

Preverite, ali so napajalni kabli priključeni. Če samodejna povezava ne uspe, izvedite ročno povezavo: pridržite gumb ID SET na zadnji strani nizkotonca 5 sekund, nato pridržite gumb Gor na daljinskem upravljalniku 5 sekund, dokler se ne prikaže 'ID SET'.

Kako uporabljati funkcijo Bluetooth?

Pritisnite gumb PAIR na daljinskem upravljalniku, da preklopite v način 'BT PAIRING'. Na mobilni napravi izberite '[AV] Samsung Soundbar T6-Series' v seznamu Bluetooth. Zvočna letvica se lahko poveže z dvema napravama hkrati.

Kaj storiti, če daljinski upravljalnik ne deluje?

Zamenjajte baterije z novimi (tip AA). Prepričajte se, da ni ovir, ki bi blokirale signal med daljinskim upravljalnikom in zvočno letvico. Največji doseg je približno 10 metrov.

Kako nastaviti glasnost nizkotonca?

Uporabite gumb WOOFER na daljinskem upravljalniku. Potisnite ga naprej za povečanje ali nazaj za zmanjšanje glasnosti. Območje nastavitve je od -12 do +6 (ali 0).

Kako posodobiti programsko opremo zvočne letvice?

Prenesite najnovejšo datoteko za posodobitev s spletnega mesta Samsung Support na USB ključek (format FAT). Izklopite zvočno letvico, priključite ključek in jo nato vklopite. Prikaže se 'UPDATE'. Ko je končano, pridržite gumb Predvajaj/Pavza 5 sekund za inicializacijo.

Kateri so različni razpoložljivi zvočni načini?

Načini so: Standardni (izvirni zvok), Prostorski zvok (široko zvočno polje), Igra (poglobljen zvok za igre), Pametni zvok (analiza vsebine v realnem času) in DTS Virtual:X (3D zvok).

Kako namestiti zvočno letvico na steno?

Uporabite priloženo vodilo za stensko montažo. Označite mesta za vijake, izvrtajte in vstavite ustrezna stenska sidra. Pritrdite stenska nosilca na zadnjo stran zvočne letvice, nato jo obesite na stenske vijake. Prepričajte se, da stena prenese težo (2,4 kg).

Kaj pomeni sporočilo 'ID SET' na zaslonu?

Sporočilo 'ID SET' pomeni, da je zvočna letvica v načinu seznanjanja z brezžično napravo (nizkotonac ali zadnji zvočniki). Pridržite ustrezen gumb na napravi za vzpostavitev povezave.

Kako izklopiti funkcijo Bluetooth Power?

Pridržite gumb SOUND MODE na daljinskem upravljalniku več kot 5 sekund. Zaslon prikaže 'ON-BLUETOOTH POWER' ali 'OFF-BLUETOOTH POWER' glede na trenutno stanje. Spustite gumb za preklop.

NAVODILA ZA UPORABO HWT650 SAMSUNG

Spajanje na dovod električne energije ____ 5

Spajanje na dovod električne energije

Mere predostrožnosti za postavljanje ____ 26

Komponente zidnog nosača ____ 26

10 Postavljanje Soundbar uređaja na stalak za televizor 28

11 Ažuriranje Softvera 29

- Ako se na spisku prikaže prethodno povezan uređaj Soundbar sa spiska (npr. „[AV] Samsung Soundbar T6-Series“), izbrišite ga.

- Potom ponovite korake od 1 do 3.

NAPOMENA

- Ako se na spisku prikaže prethodno povezan uređaj Soundbar sa spiska (npr. „[AV] Samsung Soundbar T6-Series“), izbrišite ga.

• Zatim ponovite korake 1 i 2.

NAPOMENA

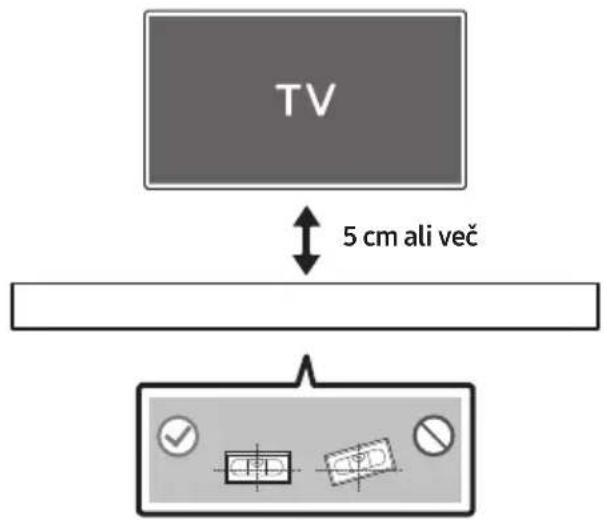

Mere predostrožnosti za postavljanje

• Postavite samo na vertikalan zid.
- Ne postavljajte na mestima sa visokom temperaturom ili velikom vlažnošću.
- Proverite da li je zid dovoljno čvrst da izdrži težinu proizvoda. Ako nije, ojačajte zid ili izaberite drugo mesto za postavljanje.
- Kupite i koristite zavrtnje za pričvršćivanje ili ankere koji su prikladni za tip zida koji imate (gipsana ploča, gvozdena ploča, drvo itd.). Ako je moguće, pričvrstite potporne zavrtnje u stubove zida.
- Kupite zavrtnje za zidnu montažu u skladu sa tipom i debljinom zida na koji želite da montirate uređaj Soundbar.

- Prečnik: M5

(Odlaganje električne i elektronske opreme)

V spodnji razpredelnici poiščite razlage simbolov, ki so lahko navedeni na vašem izdelku Samsung.

	POZORNEVARNOST ELEKTRIČNEGA UDARA. NE ODPIRAJTE.
	Ta simbol označuje visoko napetost v notranjosti. Priti v kakršen koli stik skaterim koli delom v notranjosti naprave je nevarno.
	Ta simbol označuje, da je izdelku priložena pomembna dokumentacija o njegovi uporabi in vzdrževanju.
	Izdelek razreda II: Ta simbol označuje, da izdelek ne potrebuje varnostne povezave z električno ozemljitvijo. Če tega simbola ni na izdelku z napajalnim kablom, izdelek MORA biti priključen v zaščiteno vtičnico (ozemljitev).
	Napetost izmeničnega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost izmeničnega toka.
	Napetost enosmernega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost enosmernega toka.
	Pozor, preberite navodila za uporabo: Ta simbol svetuje uporabniku, da si v uporabniškem priročniku prebere dodatne varnostne informacije.

POZOR

OPOZORILO

- Izpostavljanje naprave padavinam ali vlagi poveča nevarnost požara ali električnega udara.

POZOR

• ZA ZMANJŠANJE NEVARNOSTI ELEKTRIČNEGA UDARA VTIKAČ DO KONCA POTISNITE V VTIČNICO.
• Naprava naj bo vedno vključena v ozemljeno električno vtičnico.
• Če želite napravo izključiti iz električnega omrežja, izvlecite vtikač, katerega napajalni kabel naj bo prosto dostopen, iz vtičnice.
• Naprave ne izpostavljajte kapljanju ali pljuskom tekočine. Na napravo ne postavljajte predmetov, napolnjenih s tekočino, na primer vaz.
• Če želite napravo popolnoma izključiti, morate izvleči vtič iz električne vtičnice. Zato mora biti vtič vedno hitro in preprosto dostopen.

PREVIDNOSTNI UKREPI

1. Zagotovite, da je izmenični tok v vašem domu skladen z zahtevami, navedenimi na identifikacijski nalepki na spodnji strani izdelka. Napravo namestite na vodoravno in čvrsto podlago (pohištvo) z ustreznim prostorom za prezračevanje 7–10 cm. Prezračevalne reže ne smejo biti pokrite. Naprave ne postavljajte na ojačevalnik ali drugo opremo, ki se segreva. Naprava je namenjena za neprekinjeno uporabo. Če želite napravo v popolnoma izklopiti, izvlecite vtič iz omrežne vtičnice. Napravo izklopite iz omrežne vtičnice, če je dlje časa ne boste uporabljali.
2. Med neurji vtikač izključite iz električne vtičnice. Zvišana napetost, ki jo povzroči strela, lahko poškoduje napravo.
3. Naprave ne izpostavljajte neposredni sončni svetlobi ali drugim virom toplote. To lahko povzroči pregrevanje in okvaro naprave.

4. Zaščitite napravo pred vlago (npr. vazami) in prekomerno toploto (npr. kaminom) ali napravami, ki ustvarjajo močno elektromagnetno valovanje. Če pride do okvare naprave, napajalni kabel izključite iz vtičnice. Naprava ni primerna za industrijsko rabo. Izdelek uporabljajte le za osebno uporabo. Če napravo ali ploščo hranite v hladnem prostoru, lahko pride do kondenzacije. Če napravo prevažate v zimskem času, pred uporabo počakajte približno 2 uri, da se segreje na sobno temperaturo.

5. Baterije, ki se uporabljajo skupaj s tem izdelkom, vsebujejo okolju nevarne kemikalije. Baterij ne zavrzite skupaj z ostalimi gospodinjskimi odpadki. Baterij ne odvrzite v ogenj. Baterij ne vežite kratko in jih ne razstavljajte ali pregrevajte. Če baterija ni pravilno zamenjana, obstaja nevarnost eksplozije. Zamenjajte jo samo z baterijo iste ali enakovredne vrste.

O TEM PRIROČNIKU

Uporabniški priročnik ima dva dela: ta preprosti papirnati UPORABNIŠKI PRIROČNIK in podrobni POPOLNI PRIROČNIK, ki ga lahko prenesete.

Ta priročnik si oglejte za varnostna navodila, namestitev izdelka, dele, povezave in specifikacije izdelka.

Do POPOLNI PRIROČNIK lahko dostopate na Samsungovem spletnem središču za podporo strankam, tako da optično preberete kodo QR. Če si priročnik želite ogledati v računalniku ali mobilni napravi, ga s Samsungovega spletnega mesta prenesite v obliki dokumenta. (http://www.samsung.com/support)

Oblika in specifikacije se lahko spremenijo brez predhodnega opozorila.

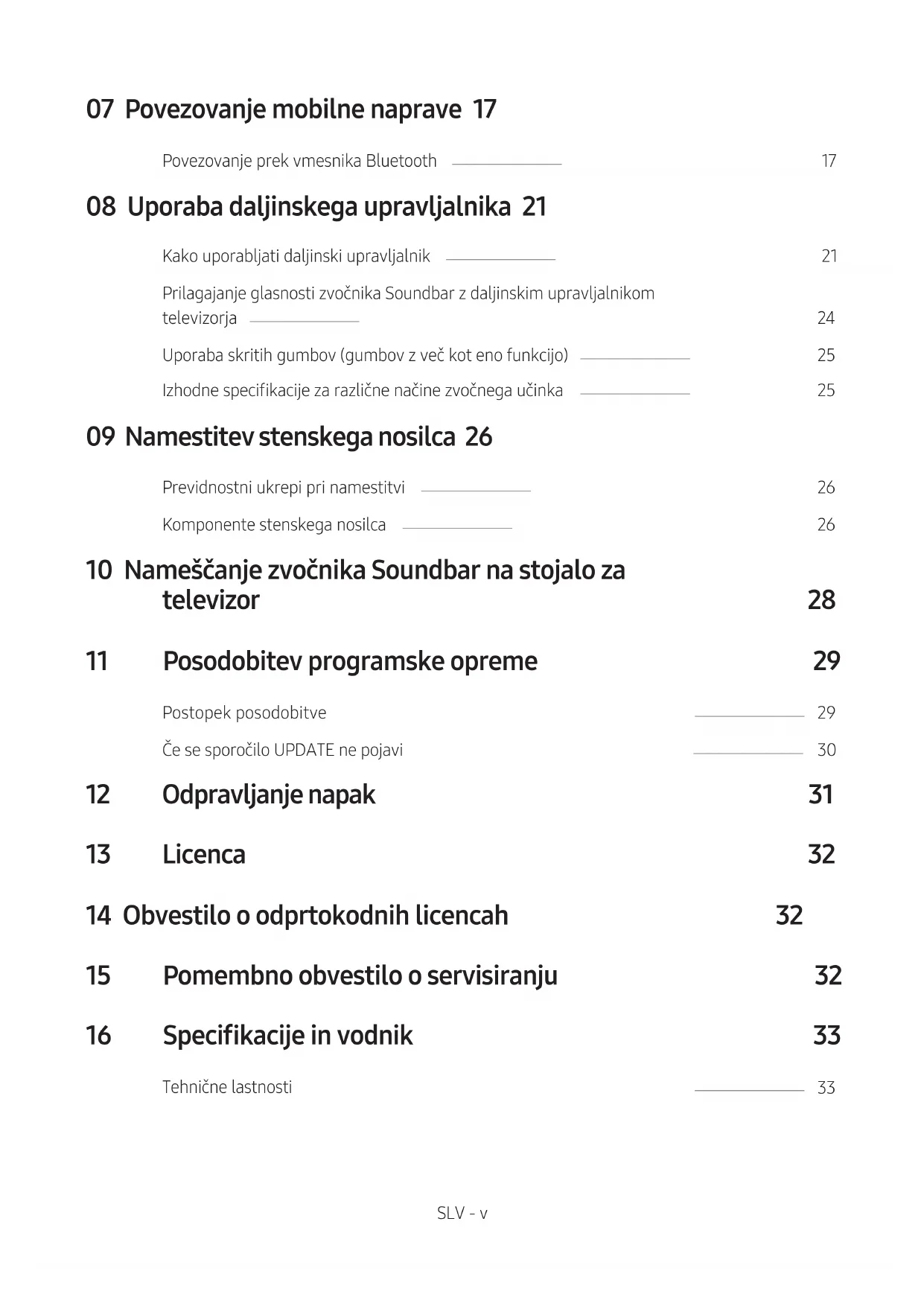

VSEBINA

01 Preverjanje komponent 2

Vstavljanje baterij pred uporabo daljinskega upravljalnika

(2 bateriji AA) 2

02 Pregled izdelka 3

Sprednja plošča/zgornja plošča zvočnika Soundbar 3

Spodnja plošča zvočnika Soundbar 4

03 Povezovanje zvočnika Soundbar 5

Priključitev v električno napajanje ____ 5

Povezovanje zvočnika Soundbar z globokotonskim zvočnikom ____ 6

- Samodejna povezava med globokotonskim zvočnikom in zvočnikom Soundbar ____ 6

- Ročno povežite globokotonski zvočnik, če samodejna povezana ni uspešna ____ 7

Povezovanje zvočnika SWA-8500S (naprodaj ločeno) z zvočnikom Soundbar ____ 8

04 Povezava s televizorjem 10

Metoda 1. Povezava s kablom ____ 10

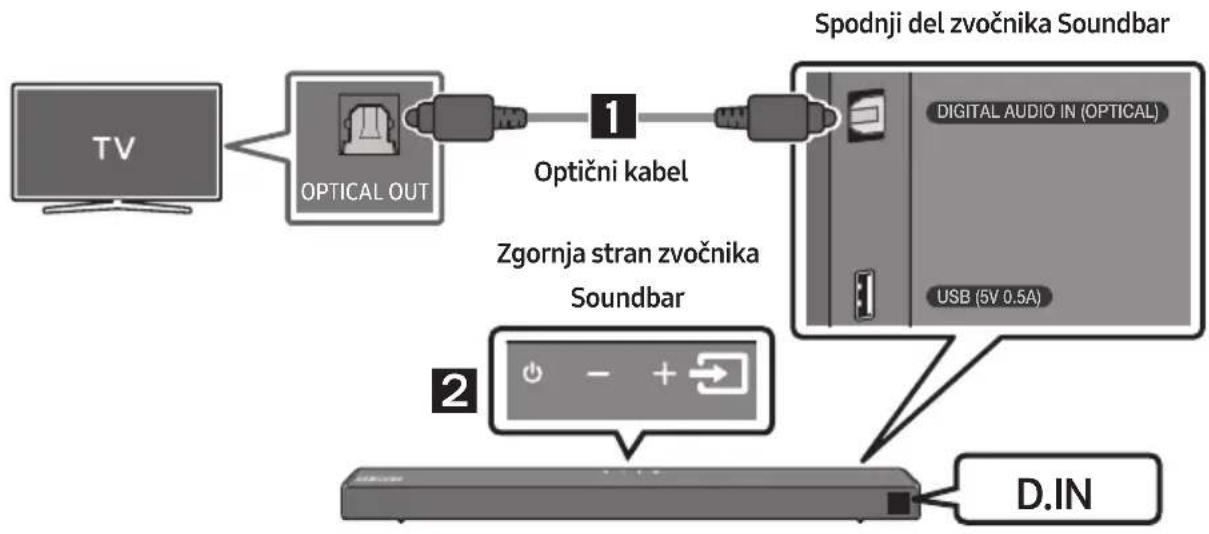

– Povezovanje z optičnim kablom ____ 10

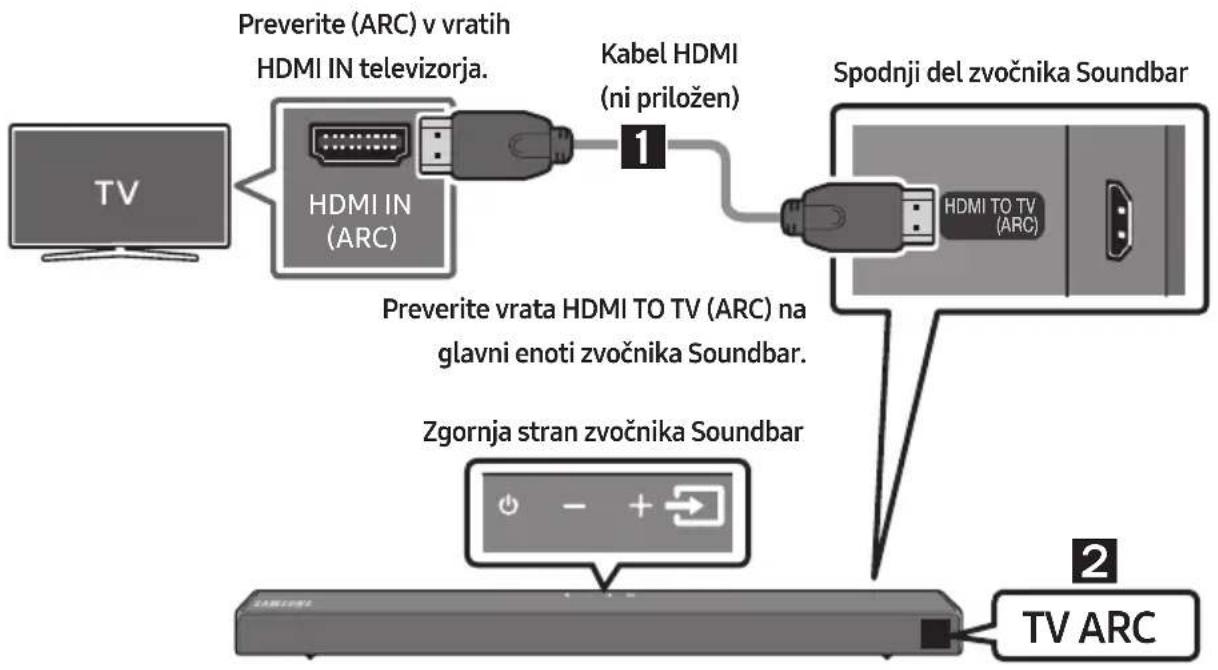

- Povezovanje televizorja s kablom HDMI 11

Metoda 2. Brezžično povezovanje ____ 12

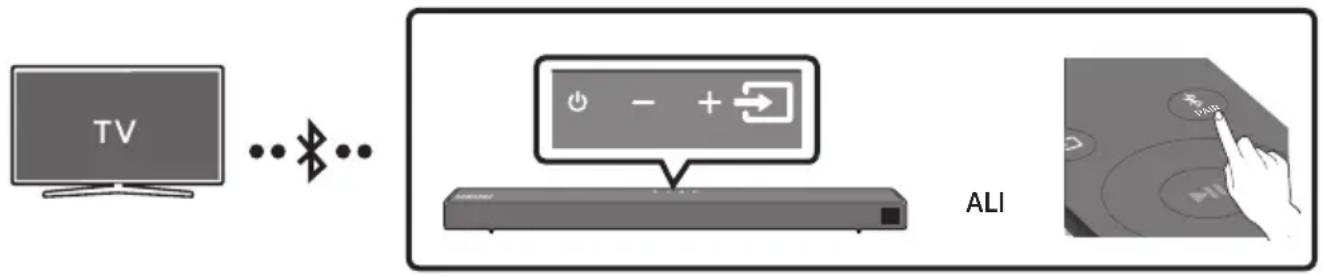

- Povezovanje televizorja prek funkcije Bluetooth 12

05 Povezovanje zunanje naprave 14

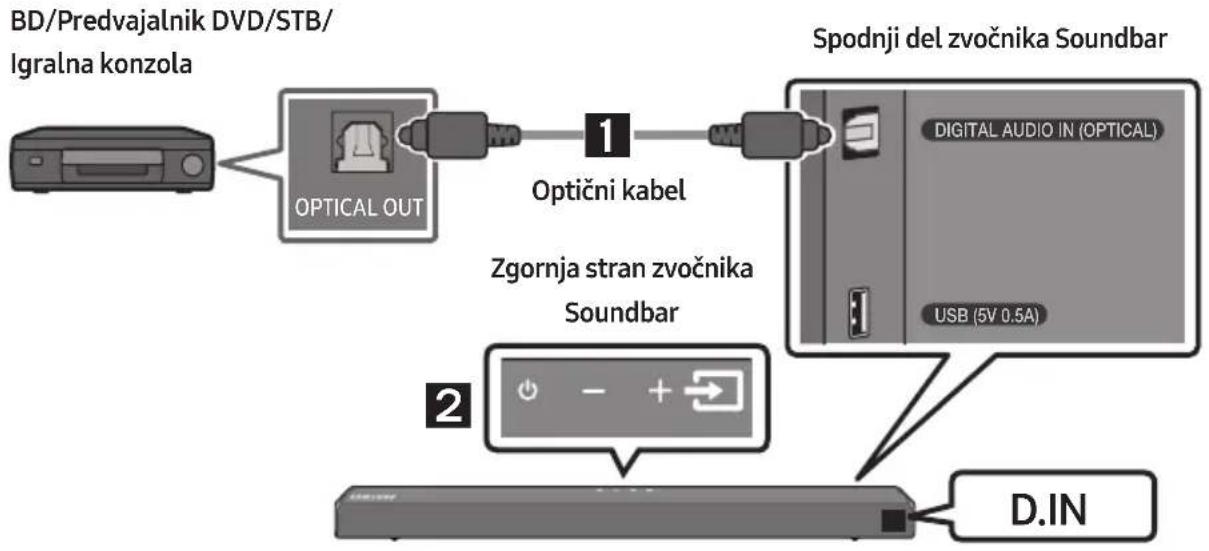

Povezovanje z optičnim kablom ____ 14

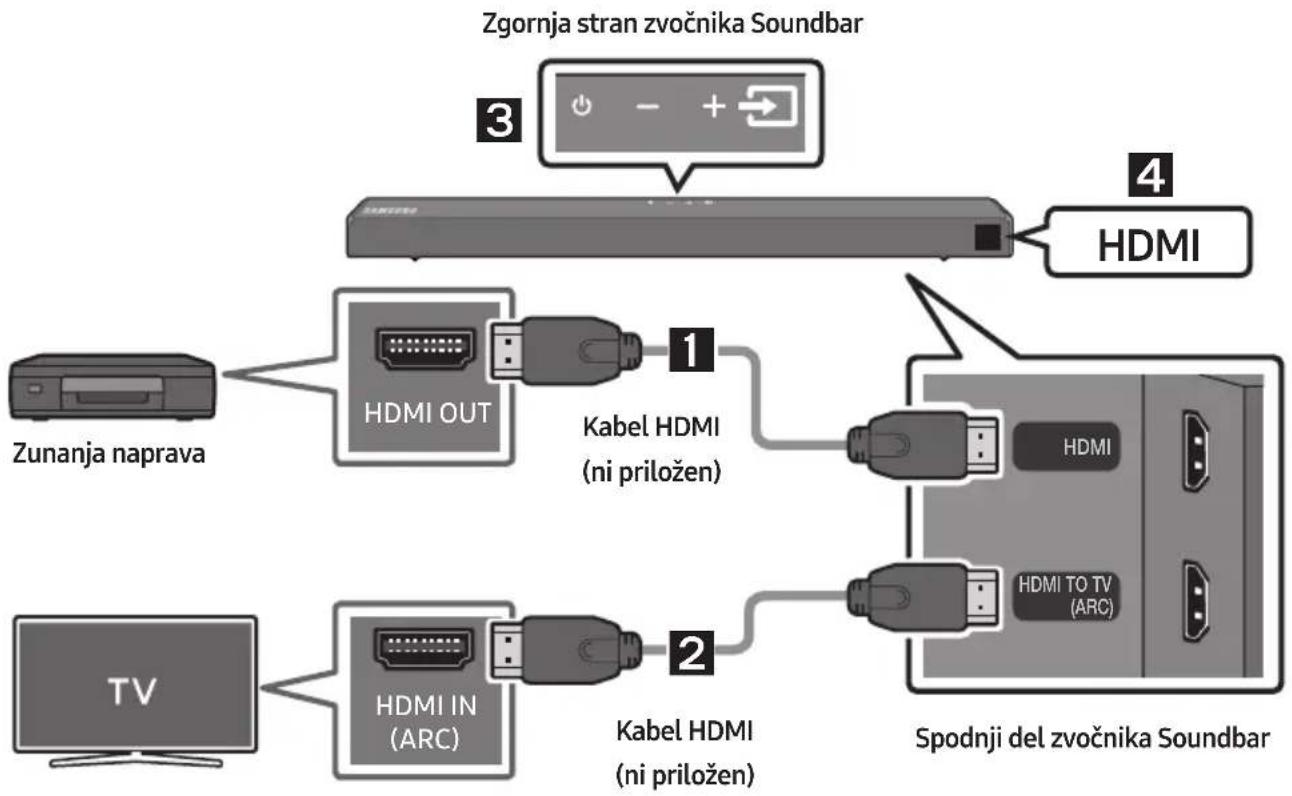

Povezovanje s kablom HDMI 15

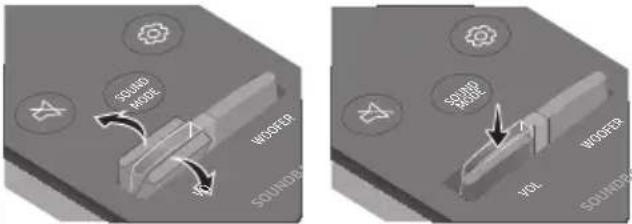

08 Uporaba daljinskega upravljalnika 21

Kako uporabljati daljinski upravljalnik ____ 21

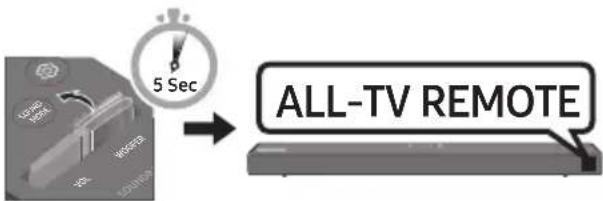

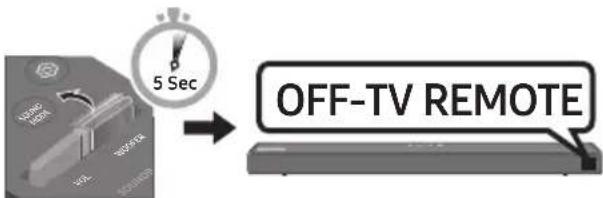

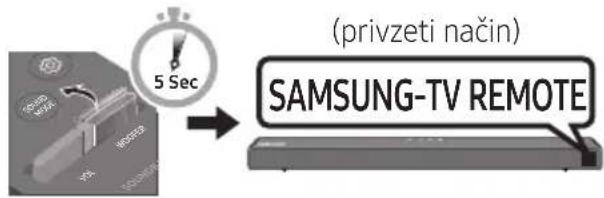

Prilagajanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom televizorja ____ 24

Uporaba skritih gumbov (gumbov z več kot eno funkcijo) ____ 25

Izhodne specifikacije za različne načine zvočnega učinka ____ 25

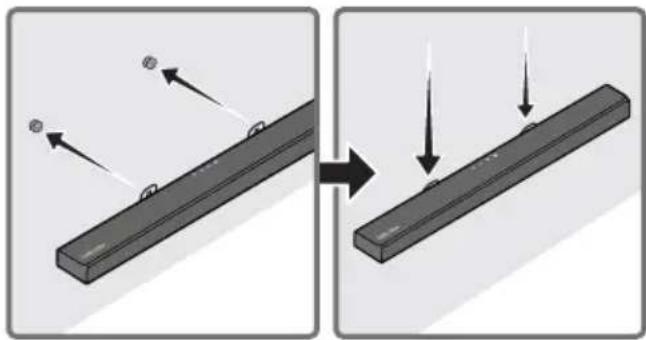

09 Namestitev stenskega nosilca 26

Previdnostni ukrepi pri namestitvi ____ 26

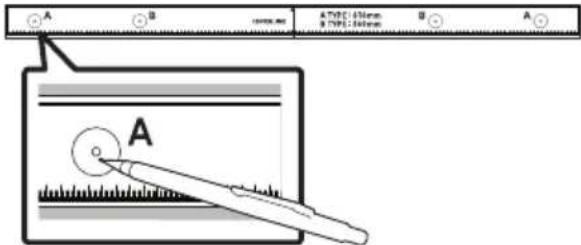

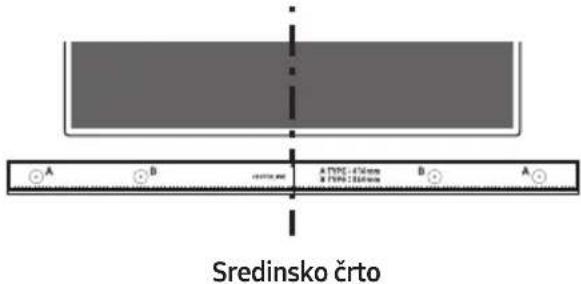

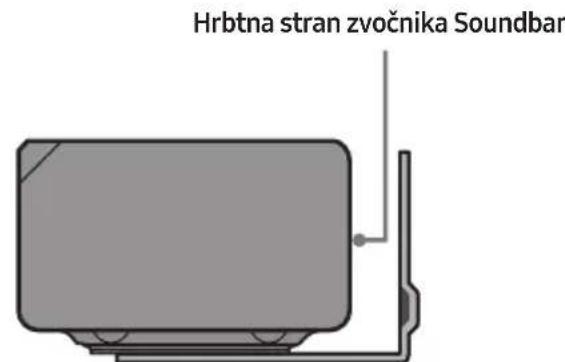

Komponente stenskega nosilca ____ 26

10 Nameščanje zvočnika Soundbar na stojalo za televizor 28

11 Posodobitev programske opreme 29

Postopek posodobitve 29

Če se sporočilo UPDATE ne pojavi ____ 30

12 Odpravljanje napak 31

13 Licenca 32

14 Obvestilo o odprtokodnih licencah 32

15 Pomembno obvestilo o servisiranju 32

16 Specifikacije in vodnik 33

Tehnične lastnosti ____ 33

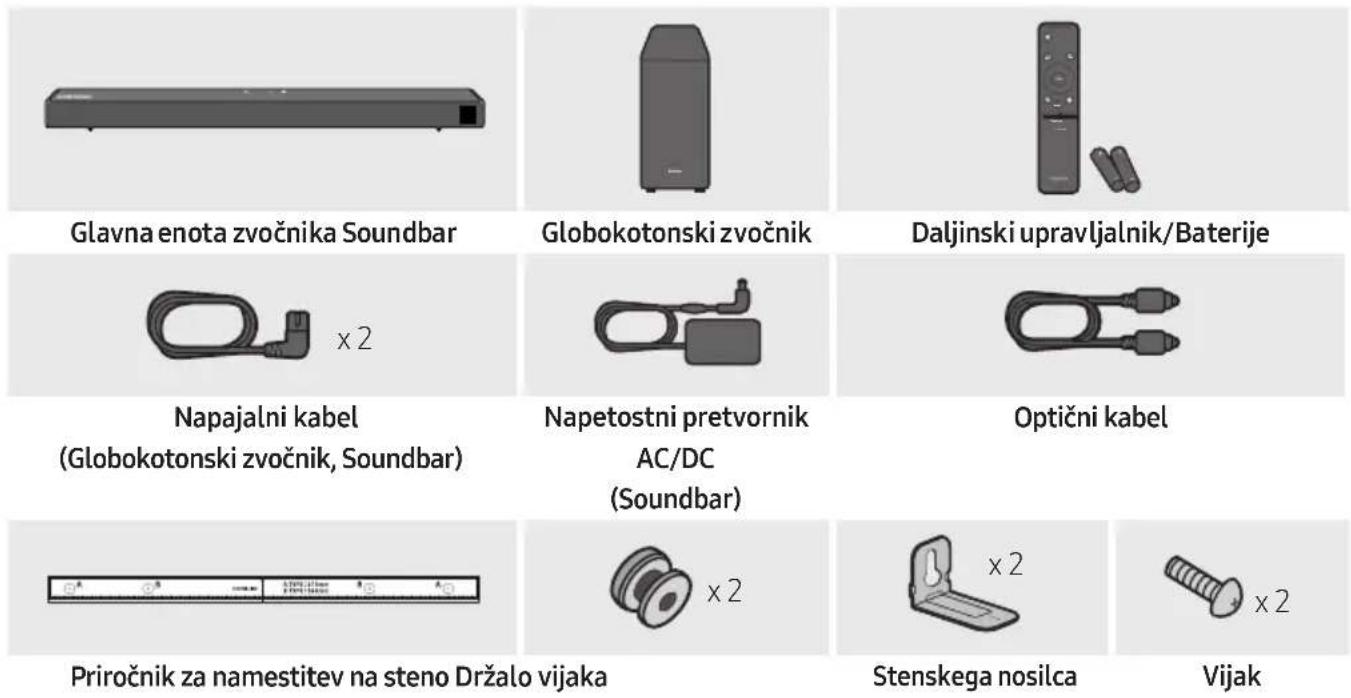

01 PREVERJANJE KOMPONENT

• Za več informacij o električnem napajanju in porabi električne energije si oglejte oznako na izdelku. (Oznaka : Spodnji del Glavne enote Zvočnika Soundbar)
• Za nakup dodatnih delov ali izbirnih kablov se obrnite na Samsungov servisni center ali podporo za stranke.
• Pripomočki se lahko na videz nekoliko razlikujejo od zgoraj prikazanih.

Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AA)

Zadnji pokrov potiskajte v smeri puščice tako, da ga popolnoma odstranite. Vstavite 2 bateriji AA (1,5V), tako da sta njuni polariteti pravilno usmerjeni. Zadnji pokrov potisnite nazaj na mesto.

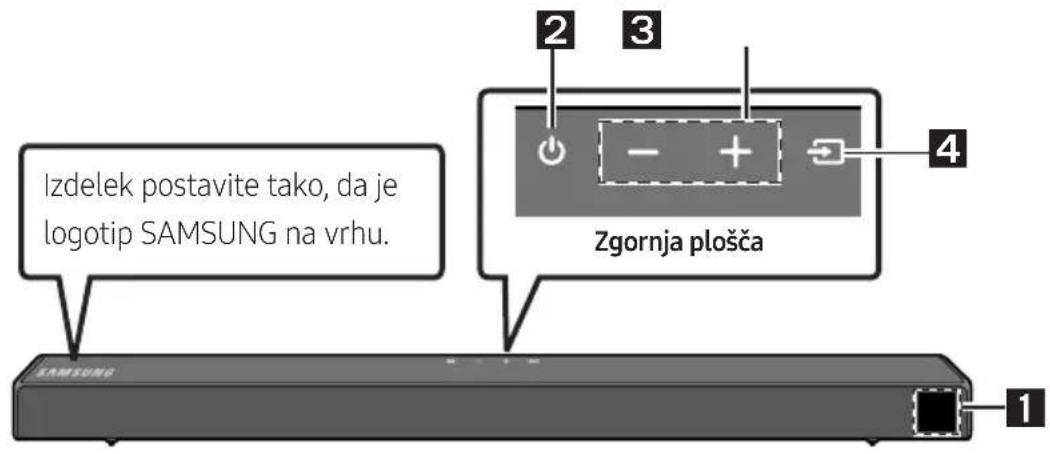

Sprednja plošča/zgornja plošča zvočnika Soundbar

Izdelek postavite tako, da je logotip SAMSUNG na vrhu. Zgornja plošča 1 2 3 4

1	ZaslonPrikazuje stanje izdelka in trenutni način.
2	Gumb (vklop)Izdelek vklopi in izklopi.Funkcija Auto Power DownEnota se v naslednjih primerih samodejno izklopi.- Način D.IN / HDMI / BT / USB : Če ni zvočnega signala 20 minut.
3	Gumb -/+ (Glasnost)Prilagodi glasnost.Ko je glasnost prilagojena, se stopnja glasnosti prikaže na sprednjem zaslonu zvočnika Soundbar.
4	Gumb (VIR)Izbere vhodni način vira.Vhodni način Zaslon
	Optični digitalni vhod D.IN
	Vhod ARC (HDMI OUT)	D.IN → TV ARC (samodejna pretvorba)
	Vhod HDMI HDMI
	Način BLUETOOTH BT
	Način USB USB
	• Za vklop načina »BT PAIRING« spremenite v način »BT« in pridržite gumb (Vir) za več kot 5 sekund.

• Ko priklopite napajalni kabel, bo tipka za vklop začela delovati v 4 do 6 sekundah.
• Ko boste vklopili enoto, se bo zvok začel oddajati s 4-5-sekundnim zamikom.
• Če želite poslušati samo zvok z zapisa Soundbar, morate izključiti zvočnike televizorja v meniju za avdio nastavitev vašega TV-ja. Za več informacij glejte uporabniški priročnik, ki je bil priložen vašemu televizorju.

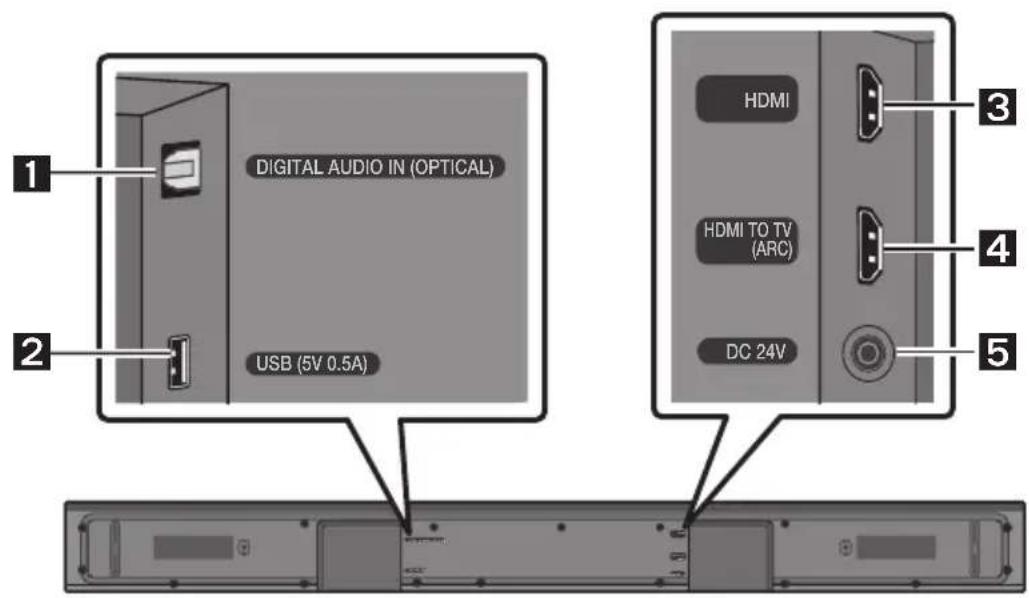

Spodnja plošča zvočnika Soundbar

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI HDMI TO TV (ARC) DC 24V 1 2 3 4 5

1	DIGITAL AUDIO IN (OPTICAL)Povežite z digitalnim (optičnim) izhodom zunanje naprave.

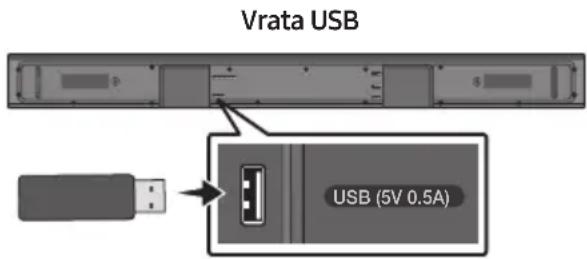

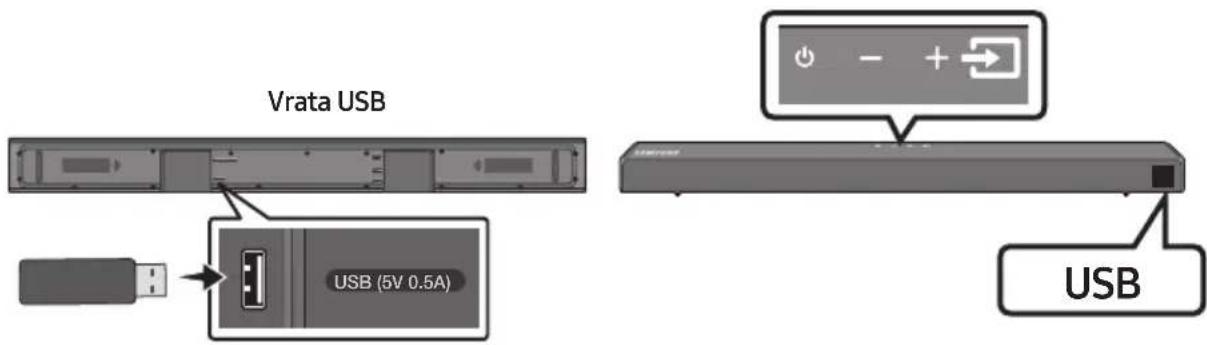

2	USB (5V 0.5A)Tukaj povežite napravo USB za predvajanje glasbenih datotek v napravi USB prek zvočnika Soundbar.
3	HDMIHkrati vnaša digitalne video in zvočne signale s kablom HDMI.Povežite z izhodom HDMI zunanje naprave.
4	HDMI TO TV (ARC)Povežite s priključkom HDMI (ARC) v televizorju.
5	DC 24V (Vhodno napajanje)Povežite napetostni pretvornik.

• Če želite kabel napajalnika za enosmerni/izmenični tok izključiti iz stenske vtičnice, izvlecite priključek. Ne vlecite kabla.
• Te enote ali drugih delov ne priključujte v vtičnico z izmeničnim tokom, dokler vse povezave med deli niso končane.

03 POVEZOVANJE ZVOČNIKA SOUNDBAR

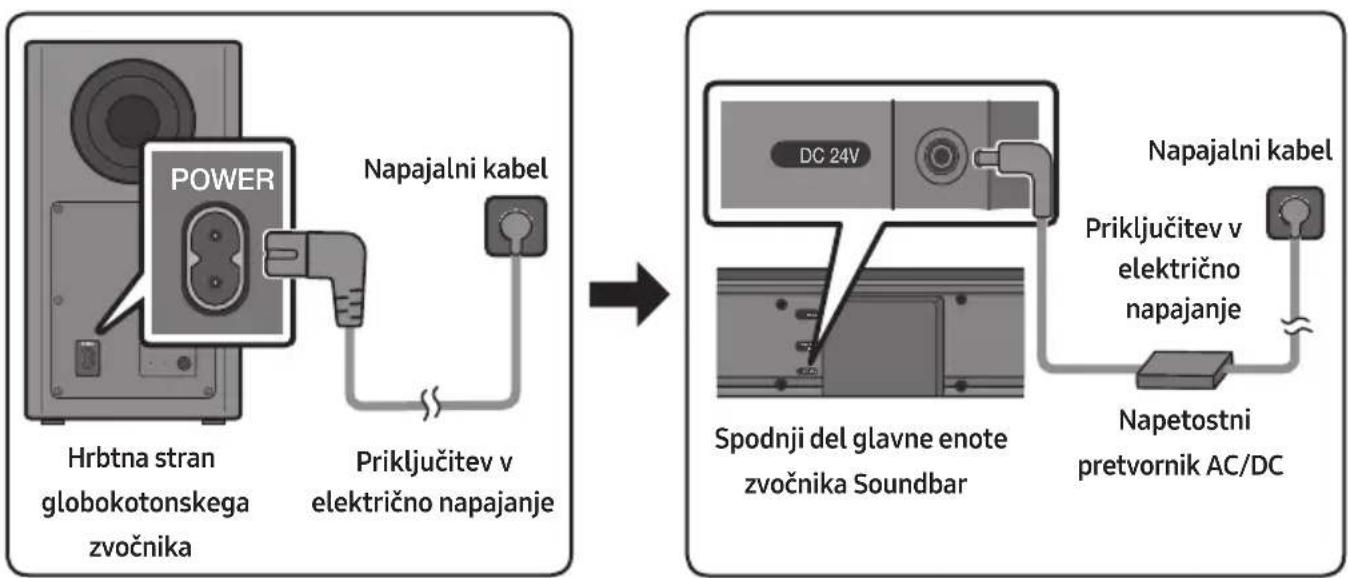

Priključitev v električno napajanje

Uporabite napajalne komponente, da globokotonski zvočnik in zvočnik Soundbar priključite na električno napajanje v naslednjem vrstnem redu:

1. Napajalni kabel priključite v globokotonski zvočnik.
2. Izhodni napajalni kabel priključite v napetostni pretvornik in nato v zvočnik Soundbar.
3. Napajalni kabel priključite v vtičnico.

Oglejte si spodnje slike.

- Za več informacij o potrebni električni energiji in porabi električne energije si oglejte oznako na izdelku. (Oznaka: Spodnji del glavne enote zvočnika Soundbar)

- Napetostni pretvornik AC/DC postavite ravno na mizo ali tla. Če napetostni pretvornik AC/DC postavite tako, da je z napajalnim kablom obrnjen navzgor, lahko voda ali drugi predmeti vstopijo v pretvornik in povzročijo njegovo nepravilno delovanje.

Povezovanje zvočnika Soundbar z globokotonskim zvočnikom

Ko je globokotonski zvočnik povezan, lahko uživate v bogatem basu.

Samodejna povezava med globokotonskim zvočnikom in zvočnikom Soundbar

Ko priključite napajalna kabla v zvočnik Soundbar in globokotonski zvočnik in ju vklopite, se bo globokotonski zvočnik samodejno povezal z zvočnikom Soundbar.

- Ko je samodejno povezovanje končano, modri kazalniki na hrbtni strani globokotonskega zvočnika zasvetijo.

Lučke kazalnikov LED na hrbtni strani globokotonskega zvočnika

Kazalnik LED	Stanje Opis Rešitev
Modra	Sveti	Uspešno povezan (običajno delovanje)	-
	Utripa Vzpostavljanje povezave		Preverite, ali je napajalni kabel do glavne enote zvočnika Soundbar pravilno priključen, ali počakajte približno 5 minut. Če utripanje ne preneha, poskusite globokotonski zvočnik ročno povezati. Oglejte si stran 7.
Rdeča Sveti		V pripravljenosti (glavna enota zvočnika Soundbar je izklopljena)	Preverite, ali je napajalni kabel do glavne enote zvočnika Soundbar pravilno priključen.
		Povezava ni bila uspešna	Povežite znova. Oglejte si navodila za ročno povezovanje na strani 7.
Rdeča in modra	Utripa Napaka		V priročniku si oglejte podatke za stik s Samsungovim servisnim centrom.

Ročno povežite globokotonski zvočnik, će samodejna povezana ni uspešna

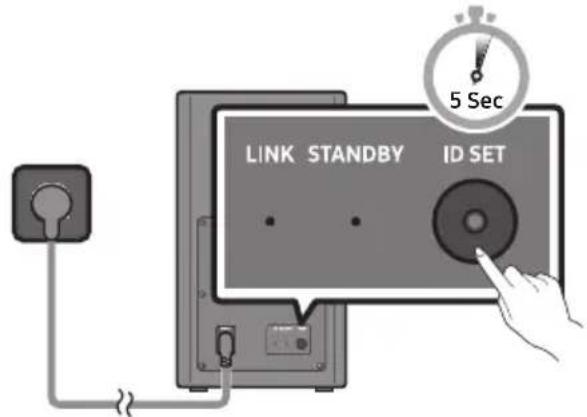

Pred ročnim povezovanjem izvedite spodnji postopek:

• Preverite, ali sta napajalna kabla za zvočnik Soundbar in globokotonski zvočnik pravilno priključena.

• Preverite, ali je zvočnik Soundbar vklopljen.

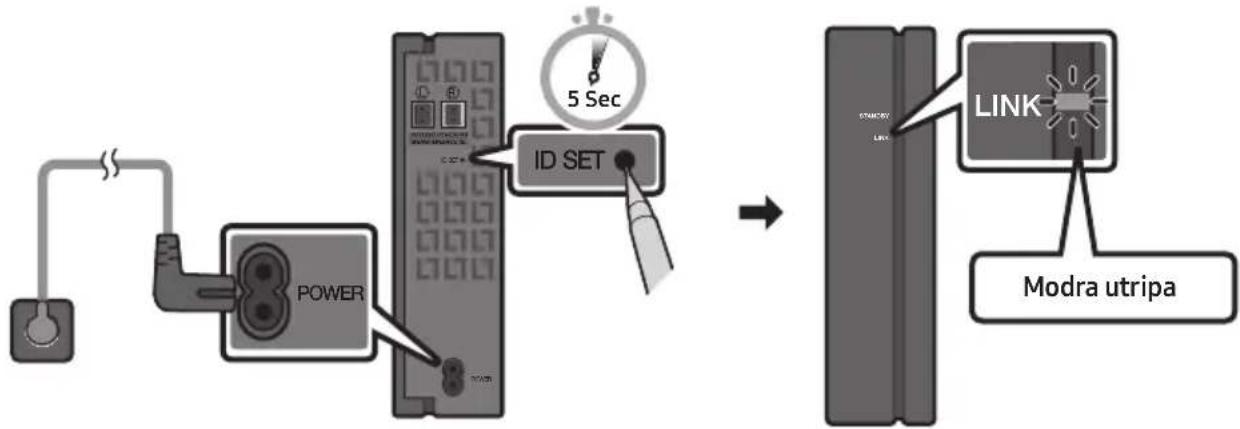

• Na hrbtni strani globokotonskega zvočnika za najmanj 5 sekund pritisnite in pridržite gumb ID SET.

- Rdeči kazalnik na hrbtni strani globokotonskega zvočnika ugasne in utripne modri kazalnik.

LINK STANDBY ID SET 5 Sec

Hrbtna stran globokotonskega zvočnika

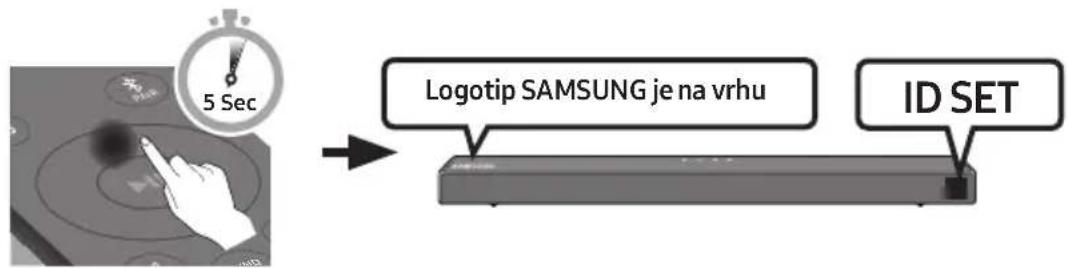

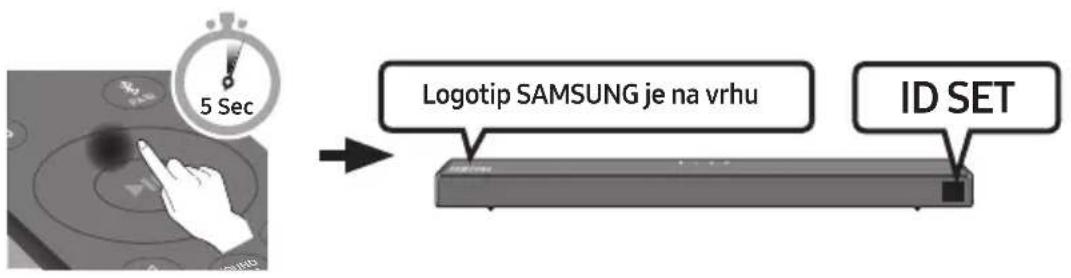

1. Gumb Gor na dnu daljinskem upravljalniku pridržite za najmanj 5 sekund.

2. Na zaslonu zvočnika Soundbar se za trenutek pojavi sporočilo ID SET, nato izgine.

3. Zvočnik Soundbar se bo samodejno vklopl, ko je nastavitevID SET končana.

5 Sec Logotip SAMSUNG je na vrhu ID SET

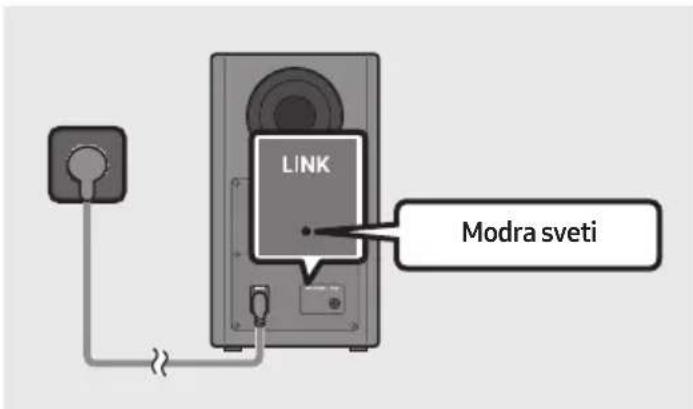

1. Preverite, ali kazalnik LINK LED sveti modro (povezava končana).

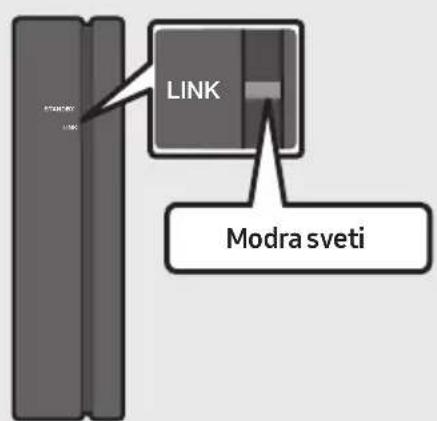

LINK Modra sveti

Kazalnik LINK LED preneha utripati in sveti modro, ko je vzpostavljena povezava med zvočnikom Soundbar in brezžičnim globokotonskim zvočnikom.

OPOMBE

• Napajalnega kabla izdelka ali televizorja ne priključite v stensko vtičnico, dokler vse povezave med deli niso končane
• Preden izdelek premaknete ali namestite, izklopite napajanje in izvlecite napajalni kabel.
• Če je glavna enota izklopljena, bo brezžični globokotonski zvočnik preklopil v stanje pripravljenosti, lučka STANDBY na zadniem delu pa bo nekai krat utripnila modro in nato zasvetila rdeče.
• Če v bližini zvočnika Soundbar uporabljate napravo, ki uporablja enako frekvenco (5,8GHz) kot zvočnik Soundbar, lahko motnje povzročijo prekinitev zvoka.
• Največja razdalja prenosa brezžičnega signala glavne enote je približno 10 metrov, vendar se lahko razlikuje glede na delovno okolje. Če je med glavno enoto in brezžičnim globokotonskim zvočnikom stena iz jekla in betona ali kovinska stena, sistem morda sploh ne bo deloval, saj brezžični signal ne more prodreti skozi kovino.

VARNOSTNI UKREPI

• Brezžične sprejemne antene so vgrajene v brezžični globokotonski zvočnik. Enot ne hranite v bližini vode in vlage.
• Za optimalno delovanje zvoka poskrbite, da je območje okrog brezžičnega globokotonskega zvočnika in modula za brezžični sprejemnik (na prodaj ločeno) brez ovir.

Povezovanje zvočnika SWA-8500S (naprodaj ločeno) z zvočnikom Soundbar

Za resnično brezžičen prostorski zvok povežite Samsungov komplet za brezžični zadnji zvočnik (SWA-8500S, naprodaj ločeno) in zvočnik Soundbar.

1. Povežite modul za brezžični sprejemnik z 2 zvočnikoma za prostorski zvok.

– Kabli za zvočnike so označeni z barvami.

1. Po priključitvi v električno napajanje preverite stanje pripravljenosti modula za brezžični sprejemnik.

- Kazalnik LINK LED (modra lučka LED) na modulu za brezžični sprejemnik utripa. Če kazalnik LED ne zasveti, gumb ID SET na zadnji strani modula za brezžični sprejemnik s konico pisala pritiskajte od 5 do 6 sekund, dokler kazalnik LINK LED ne začne utripati (modro). Za več informacij o kazalniku LED si oglejte uporabniški priročnik SWA-8500S.

1. Gumb Gor na dnu daljinskem upravljalniku pridržite za najmanj 5 sekund.

2. Na zaslonu zvočnika Soundbar se za trenutek pojavi sporočilo IDSET, nato izgine.

3. Zvočnik Soundbar se bo samodejno vklopl, ko je nastavitevID SET končana.

5 Sec Logotip SAMSUNG je na vrhu ID SET

POZOR

- Če je zvočnik Soundbar med povezovanjem z zvočnikom SWA-8500S predvajal glasbo, boste morda med povezovanjem v globokotonskem zvočniku slišali zatikanje.

1. Preverite, ali kazalnik LINK LED sveti modro (povezava končana).

STANDARD LINK LINK Modra sveti

Kazalnik LINK LED preneha utripati in sveti modro, ko je vzpostavljena povezava med zvočnikom Soundbar in modulom za brezžični sprejemnik.

1. Če zvočnik SWA-8500S ni povezan, ponovite postopek od 2. koraka naprej.

04 POVEZAVA S TELEVIZORJEM

Poslušajte zvok televizorja iz zvočnika Soundbar prek žične ali brezžične povezave.

- Ko je zvočnik Soundbar povezan z izbranimi televizorji Samsung, ga lahko upravljate s televizijskim daljinskim upravljalnikom.

- Ta funkcija je podprta za pametne televizorje Samsung, izdane leta 2017 ali pozneje, ki pri povezavi zvočnika Soundbar s televizorjem prek optičnega kabla podpirajo funkcijo Bluetooth.

- Ta funkcija omogoča tudi uporabo televizijskega menija za prilagoditev zvočnega polja in številnih nastavitev, kot sta glasnost in izklop zvoka.

Metoda 1. Povezava s kablom

Če pri oddajanju signalov Dolby Digital v televizorju uporabljate nastavitev PCM za »Digitalna izhodna oblika zvoka«, priporočamo spremembo nastavitve v Dolby Digital. Ko spremenite nastavitev, lahko izkusite boljšo kakovost zvoka. (Na izborniku televizora mogu se upotrebljavati različite riječi za Dolby Digital i PCM, što ovisi o proizvođaču televizora.)

Povezovanje z optičnim kablom

1. Z digitalnim optičnim kablom vtič DIGITAL AUDIO IN (OPTICAL) na zvočniku Soundbar povežite z vtičem OPTICAL OUT na televizorju.

2. Pritisnite gumb ➞ (Vir) na zgornji plošči ali daljinskem upravljalniku in izberite način »D.IN«.

Povezovanje televizorja s kablom HDMI

1. Ko sta zvočnik Soundbar in televizor vklopljena, priključite kabel HDMI (ni priložen), kot je prikazano na skici.

2. Na zaslonu glavne enote zvočnika Soundbar se pojavi napis »TV ARC« in zvočnik Soundbar predvaja televizijski zvok.

3. Če zvok televizorja ni slišen, pritisnite gumb 📄 (Vir) na daljinskem upravljalniku ali zgornji strani zvočnika Soundbar, da preklopite v način »D.IN«. Na zaslonu se zaporedno pojavita »D.IN« in »TV ARC« in televizijski zvok se začne predvajati.

4. Če se na zaslonu glavne enote zvočnika Soundbar ne izpiše »TV ARC«, preverite, ali je kabel HDMI (ni priložen) povezan z ustreznimi vrati.
5. Če želite spremeniti glasnost zvočnika Soundbar, uporabite gumbe za glasnost na daljinskem upravljalniku televizorja.

OPOMBE

• HDMI je vmesnik, ki omogoča digitalni prenos video in avdio podatkov prek enega samega priključka.
• Če ima televizor priključek ARC, kabel HDMI priključite v vhod HDMI IN (ARC).
• Priporočamo vam, da po možnosti uporabite brezžični kabel HDMI. Če uporabite žično povezavo HDMI, izberite kabel s premerom manj kot 14 mm.
  • Ta funkcija ni na voljo, če kabel HDMI ne podpira funkcije ARC.

Metoda 2. Brezžično povezovanje

Povezovanje televizorja prek funkcije Bluetooth

Ko je televizor povezan prek povezave Bluetooth, lahko slišite stereo zvok brez neprijetnosti s kabli.

- Naenkrat lahko povežete samo en televizor.

TV ALI

Osnovna povezava

1. Na daljinskem upravljalniku pritisnite gumb ✝ PAIR, da preklopite v način »BT PAIRING«.

(ALI) a. Pritisnite gumb → (Vir) na zgornji plošči in izberite »BT«.

»BT« se čez nekaj sekund samodejno spremeni v »BT PAIRING« ali pa se nastavi na »BT READY«, če je povezava vzpostavljena.

b. Ko se prikaže sporočilo »BT READY«, pritisnite in za več kot 5 sekund pridržite gumb (Vir) na zgornji plošči zvočnika Soundbar, da se prikaže sporočilo »BT PAIRING«.

1. V televizorju izberite način Bluetooth. (Za več informacij si oglejte priročnik za televizor.)
2. Na seznamu televizijskega zaslona izberite »[AV] Samsung Soundbar T6-Series«.

Razpoložljiv zvočnik Soundbar je na seznamu naprav Bluetooth v televizorju naveden z »Need Pairing« ali »Paired«. Če se želite povezati z zvočnikom Soundbar, izberite sporočilo in vzpostavite povezavo.

- Ko se televizor poveže, se na sprednjem zaslonu zvočnika Soundbar pojavi [Ime televizorja] → »BT«.

1. Zdaj lahko televizijski zvok slišite iz zvočnika Soundbar.

Če se naprava ne poveže

• Če se na seznamu pojavi predhodna povezava z zvočnikom Soundbar (npr. »[AV] Samsung Soundbar T6-Series«), jo izbrišite.
• Nato ponovite postopek od 1. do 3. koraka.

OPOMBA

- Ko zvočnik Soundbar prvič povežete s televizorjem, uporabite način »BT READY«, da se znova povežete.

Prekinjanje povezave med zvočnikom Soundbar in televizorjem

Pritisnite gumb 📄 (Vir) na zgornji plošči ali daljinskem upravljalniku in preklopite v kateri koli način razen »BT«.

• Prekinitev povezave traja, ker mora televizor prejeti odziv iz zvočnika Soundbar. (Čas se lahko razlikuje, odvisno od modela televizorja.)
• Če želite preklicati samodejno povezovanje Bluetooth med zvočnikom Soundbar in televizorjem, pritisnite gumb Levo na daljinskem upravljalniku in ga pridržite 5 sekund, ko je zvočnik Soundbar v stanju »BT READY«. (Preklop med Vklop → Izklop)

Kakšna je razlika med BT READY in BT PAIRING?

• BT READY : V tem načinu lahko iščete predhodno povezane televizorje ali zvočnik Soundbar povežete s predhodno povezano mobilno napravo.
• BT PAIRING : V tem načinu lahko povežete novo napravo z zvočnikom Soundbar. (Pritisnite gumb ✝ PAIR na daljinskem upravljalniku ali pritisnite in za več kot 5 sekund pridržite gumb 📄 (Vir) na vrhu zvočnika Soundbar, medtem ko je zvočnik Soundbar v načinu »BT«.)

OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.
• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
• Zvočnik Soundbar se samodejno izklopi po 20 minutah v stanju pripravljenosti.

• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih: – Če je okrog zvočnika Soundbar močno električno polje.

• Če z zvočnikom Soundbar istočasno seznanjate dve ali več naprav Bluetooth.

• Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

- Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.).

05 POVEZOVANJE ZUNANJE NAPRAVE

Če želite predvajati zvok zunanje naprave prek zvočnika Soundbar, povežite zunanjo napravo prek žične povezave ali povezave Bluetooth.

Povezovanje z optičnim kablom

1. Vhod DIGITAL AUDIO IN (OPTICAL) na glavni enoti z digitalnim optičnim kablom povežite z vtičem OPTICAL OUT na vhodni napravi.
2. Izberite način »D.IN«, tako da na zgornji plošči ali daljinskem upravljalniku pritisnete gumb (Vir).

Povezovanje s kablom HDMI

1. Kabel HDMI (ni priložen) v vtiču HDMI na zadnji strani izdelka povežite z vtičem HDMI OUT v digitalni napravi.
2. Kabel HDMI (ni priložen) v vtiču HDMI TO TV (ARC) na zadnji strani izdelka povežite s priključkom HDMI IN v televizorju.
3. Pritisnite gumb 📄 (Vir) na zgornji plošči ali daljinskem upravljalniku in nato izberite »HDMI«.
4. Način »HDMI« je prikazan na zaslonu zvočnika Soundbar in zvok se predvaja.

06 POVEZOVANJE NAPRAVE ZA SHRANJEVANJE USB

V zvočniku Soundbar lahko predvajate glasbene datoteke iz naprave za shranjevanje.

Vrata USB USB (5V 0.5A) USB

1. Priključite napravo USB v vrata USB na dnu izdelka.
2. Pritisnite gumb 📄 (Vir) na zgornji plošči ali daljinskem upravljalniku in nato izberite »USB«.
3. Na zaslonu se pojavi »USB«.
4. Prek zvočnika Soundbar predvajajte glasbene datoteke iz naprave za shranjevanje.

- Zvočnik Soundbar se samodejno izklopi (Auto Power Down), če več kot 20 minut ni povezana nobena naprava USB.

Seznam združljivosti

Končnica Kodek Hitrost	vzorčenja Bitna hitrost
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kb/s
	MPEG1 Layer3 32 kHz ~ 48 kHz	32 ~ 320 kb/s
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 ~ 160 kb/s
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 ~ 160 kb/s
*.wma	WMA7/8/9 (samo zvok)	32 kHz ~ 48 kHz 32 ~ 320 kb/s
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kb/s
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 samo zvok)	32 kHz ~ 48 kHz 32 ~ 320 kb/s
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kb/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kb/s

- Če imate v napravi USB shranjenih preveč map in datotek, lahko traja nekaj časa, da zvočnik Soundbar dostopi do datotek in jih predvaja.

07 POVEZOVANJE MOBILNE NAPRAVE

Povezovanje prek vmesnika Bluetooth

Ko je mobilna naprava povezana prek vmesnika Bluetooth, lahko slišite stereo zvok brez neprijetnosti s kabli.

- Istočasno lahko povežete en televizor ali dve napravi Bluetooth.

Naprava Bluetooth ALI

Osnovna povezava

1. Na daljinskem upravljalniku pritisnite gumb ✝ PAIR, da preklopite v način »BT PAIRING«.

(ALI) a. Pritisnite gumb ➞(Vir) na zgornji plošči in izberite »BT«. »BT« se čez nekaj sekund samodejno spremeni v »BT PAIRING« ali pa se nastavi na »BT READY«, če je povezava vzpostavljena. b. Ko se prikaže sporočilo »BT READY«, pritisnite in za več kot 5 sekund pridržite gumb ➞(Vir) na zgornji plošči zvočnika Soundbar, da se prikaže sporočilo »BT PAIRING«.

1. Na seznamu izberite »[AV] Samsung Soundbar T6-Series«.

- Ko je zvočnik Soundbar povezan z napravo Bluetooth, se na sprednjem zaslonu pojavi [Ime naprave Bluetooth] → »BT«.

1. S povezavo prek vmesnika Bluetooth predvajajte glasbene datoteke iz naprave prek zvočnika Soundbar.

Če se naprava ne poveže

- Če se na seznamu pojavi predhodna povezava z zvočnikom Soundbar (npr. »[AV] Samsung Soundbar T6-Series«), jo izbrišite.

• Nato ponovite koraka 1 in 2.

OPOMBA

- Ko zvočnik Soundbar prvič povežete s mobilna naprava, uporabite način »BT READY«, da se znova povežete.

Kakšna je razlika med BT READY in BT PAIRING?

• BT READY : V tem načinu lahko iščete predhodno povezane televizorje ali zvočnik Soundbar povežete s predhodno povezano mobilno napravo.
• BT PAIRING : V tem načinu lahko povežete novo napravo z zvočnikom Soundbar. (Pritisnite gumb ✝ PAIR na daljinskem upravljalniku ali pritisnite in za več kot 5 sekund pridržite gumb 📄 (Vir) na vrhu zvočnika Soundbar, medtem ko je zvočnik Soundbar v načinu »BT«.)

OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.
• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
• Zvočnik Soundbar se samodejno izklopi po 20 minutah v stanju pripravljenosti.
• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih: – Če je okrog zvočnika Soundbar močno električno polje.
• Če je z zvočnikom Soundbar hkrati povezanih več naprav Bluetooth.
• Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

- Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.).

- Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).

- Povezavo lahko vzpostavite samo z napravo Bluetooth, ki podpira funkcijo A2DP (AV).

- Zvočnika Soundbar ne morete povezati z napravo Bluetooth, ki podpira samo funkcijo HF (Hands Free).

- Ko povežete zvočnik Soundbar z napravo Bluetooth, boste z izbiro »[AV] Samsung Soundbar T6-Series« med prikazanimi napravami te naprave samodejno preklopili zvočnik Soundbar v način »BT«.

- Funkcija je na voljo samo, će je zvočnik Soundbar naveden na seznamu združenih naprav naprave Bluetooth. (Naprava Bluetooth in zvočnik Soundbar morata biti pred tem najmanj enkrat povezana.)

- Zvočnik Soundbar se bo prikazal na seznamu najdenih naprav naprave Bluetooth samo, će bo na nadzorni plošči zvočnika Soundbar prikazano »BT READY«.

Funkcija Bluetooth Power je vklopljena (SOUND MODE)

Če se naprava Bluetooth, ki je bila predhodno povezana, poskuša povezati z zvočnikom Soundbar, ko je funkcija Bluetooth Power je vklopljena in je zvočnik Soundbar izklopljen, se zvočnik samodejno vklopi.

1. Ko je zvočnik Soundbar vklopljen, pritisnite in držite gumb SOUND MODE več kot 5 sekund.
2. Na zaslonu zvočnika Soundbar se pojavi »ON-BLUETOOTH POWER«.

Prekinitev povezave med napravo Bluetooth in zvočnikom Soundbar

Povezavo med napravo Bluetooth in napravo Soundbar lahko prekinete. Navodila najdete v uporabniškem priročniku naprave Bluetooth.

• Povezava naprave Soundbar bo prekinjena.
• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjem zaslonu zvočnika Soundbar pojavilo sporočilo »BT DISCONNECTED«.

Prekinjanje povezave med zvočnikom Soundbar in napravo Bluetooth

Pritisnite gumb → (Vir) na zgornji plošči ali daljinskem upravljalniku in nato preklopite v kateri koli način razen »BT«.

• Prekinitev povezave traja, ker mora naprava Bluetooth prejeti odziv iz zvočnika Soundbar. (Čas se lahko razlikuje, odvisno od naprave Bluetooth)
• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjem zaslonu zvočnika Soundbar pojavilo sporočilo »BT DISCONNECTED«.

OPOMBE

• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
• Naprava Soundbar se po 20 minutah mirovanja samodejno izklopi.

Več o povezavi Bluetooth

Bluetooth je nova tehnologija, ki napravam, združljivim s funkcijo Bluetooth, omogoča, da se medsebojno povezujejo s brezžično povezavo kratkega dosega.

• Naprava Bluetooth lahko zaradi načina uporabe povzroči šum ali napake v delovanju, če:
  – Je del ohišja v stiku s sprejemnim/oddajnim sistemom naprave Bluetooth ali Soundbar.
• Je signal oviran zaradi namestitve ob steni, v vogalu ali ob pisarniški pregradi;
• Je naprava izpostavljena električnim motnjam zaradi naprav, ki delujejo v enakem frekvenčnem pasu, na primer medicinskih naprav, mikrovalovnih pečic in brezžičnih omrežij.
• Napravo Soundbar seznanite z napravo Bluetooth tako, da ju približate drugo drugi.
• Večja kot je razdalja med napravo Soundbar in napravo Bluetooth, slabša je kakovost povezave. Če je razdalja večja kot obseg delovanja funkcije Bluetooth, bo povezava prekinjena.
• Na območjih s slabim sprejemom povezava Bluetooth morda ne bo pravilno delovala.
• Povezava Bluetooth deluje samo, će je naprava dovolj blizu sistema. Če je razdalja prevelika, se bo povezava samodejno prekinila. Celo v tem obsegu se lahko kakovost zvoka zmanjša zaradi ovir, kot so stene ali vrata.
• Ta brezžična naprava lahko med delovanjem povzroči električne motnje.

Povezava Bluetooth z več napravami

Zvočnik Soundbar lahko istočasno povežete z 2 napravama Bluetooth.

1. Povežite zvočnik Soundbar z največ dvema napravama Bluetooth. (Glejte stran 17.)
2. Predvajajte glasbo iz ene od povezanih naprav Bluetooth, medtem ko sta povezani dve napravi.
3. Za predvajanje glasbe iz naprave Bluetooth »B«, medtem ko se glasba predvaja iz naprave »A«, začasno zaustavite ali prekinite predvajanje v napravi »A« in nato začnite predvajati v napravi »B«.
4. Predvajanje se ne bo preklopilo iz ene naprave v drugo, če boste predvajali v napravi »B«, ne da bi najprej začasno zaustavili ali prekinili predvajanje v napravi »A«.
5. Pri različicah, starejših od AVRCP V1.4, je čas, potreben za preklop predvajanja glasbe med napravami, lahko daljši.

OPOMBE

• Če boste skušali povezati 3. napravo Bluetooth, bo povezava z napravo A oziroma B prekinjena. (Prekinjena bo povezava z napravo, ki trenutno ne predvaja glasbe.)
• Hkrati je mogoče povezati samo en televizor Samsung ali 2 napravi Bluetooth.
• Povezava med zvočnikom Soundbar in napravami Bluetooth bo prekinjena, ko televizor Samsung pošlje zahtevo za vzpostavitev povezave.

08 UPORABA DALJINSKEGA UPRAVLJALNIKA

Kako uporabljati daljinski upravljalnik

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Vklop	Vklopi ali izklopi zvočnik Soundbar.
2	Vir	Pritisnite za izbor vira, povezanega z zvočnikom Soundbar.
3	Nemo	Za utišanje zvoka pritisnite gumb (nemo). Za ponovni vklop zvoka pritisnite gumb še enkrat.
4	SOUND MODE	Želeni zvočni učinek lahko izberete z izbiro STANDARD, SURROUND SOUND, GAME, SMART SOUND ali DTS VIRTUAL:X.- STANDARDTo je izhod za izvirni zvok.- SURROUND SOUNDZagotavlja širše zvočno polje kot standardna nastavitev.- GAMEZagotavlja stereofonski zvok za pristno doživetje dogajanja med igranjem iger.- SMART SOUNDSproti analizira vsebino in samodejno zagotavlja optimalno zvočno polje na podlagi značilnosti vsebine.- DTS VIRTUAL:XPristen 3D-zvok katere koli vsebine.

		DRC (Dynamic Range Control)Omogoča uporabo nadzora dinamičnega obsega pri predvajanju posnetkov Dolby Digital. Ko je zvočnik Soundbar izklopljen, pritisnite in pridržite gumb SOUND MODE, da vklopite ali izklopite način DRC (Dynamic Range Control). Ko je način DRC vklopljen, se glasnost zvoka zmanjša. (Zvok bo morda popačen.)Bluetooth PowerTa funkcija samodejno vklopi zvočnik Soundbar, ko prejme zahtevo za povezavo od predhodno povezanega televizorja ali naprave Bluetooth.Ta nastavitev je privzeto vklopljena.- Če želite izklopiti funkcijo Bluetooth Power, pritisnite in več kot 5 sekund držite gumb SOUND MODE.
5	BluetoothPAIR	Pritisnite gumb ✝ PAIR. Na zaslonu zvočnika Soundbar se pojavi »BT PAIRING«.V tem načinu lahko zvočnik Soundbar povežete z novo napravo Bluetooth, će z iskalnega seznama naprav Bluetooth izberete zvočnik Soundbar.
6	Predvajanje/Začasnaustavitev	Pritisnite gumb ▶II, da začasno ustavite glasbeno datoteko.Če gumb pritisnete še enkrat, se glasbena datoteka začne predvajati.
7	Gor/Dol/Levo/Desno	Pritisnite izbrano območje, da izberete Gor/Dol/Levo/Desno.Pritisnite Gor/Dol/Levo/Desno na gumbu, da izberete ali nastavite funkcije.PonavljanjeČe želite uporabiti funkcijo Repeat v načinu »USB«, pritisnite gumb Gor.Preskakovanje glasbePritisnite gumb Desno, da izberete naslednjo glasbeno datoteko. Pritisnite gumb Levo, da izberete prejšnjo glasbeno datoteko.ID SETPritisnite gumb Gor in ga pridržite 5 sekund, da dokončate nastavitev ID SET (ko se povezujete z dodatno opremo).Funkcija za omejitev glasnostiZaradi zaščite sluha funkcija omejitve glasnosti nastavi glasnost na raven 20,če zvočnik Soundbar vklopite pri višji glasnosti.Funkcija omejitve glasnosti je privzeto izklopljena. Če jo želite uporabiti, jo morate vklopi.ko vklopite funkcijo omejitve glasnosti, ostane vklopljena tudi, ko izklopite izdelek.Če želite vklopi ali izklopi iomejitev glasnosti, pritisnite in 5 sekund držite gumbDolna daljinskem upravljalniku. Ko je omejitev glasnosti izklopljena, na sprednjem zaslonu piše »V FREE«. Ko je funkcija vklopljena, piše »V LOCK«.
8	Upravljanje zvoka	Izbirate lahko med TREBLE, BASS ali AUDIO SYNC.Za upravljanje glasnosti visokih ali nizkih tonov pritisnite gumb Upravljanje zvoka, da izberete TREBLE ali BASS in nato z gumboma Gor/Dol nastavite glasnost od -6 do +6.Za prilagoditev zvoka za vsak frekvenčni pas pritisnite gumb (Upravljanje zvoka) in ga pridržite približno 5 sekund. Z gumboma Levo/Desno lahko izbirate med 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz in 10 kHz, z gumboma Gor/Dol pa lahko vsako nastavite med -6 in +6.Če slika na televizorju in zvok iz zvočnika Soundbar nista sinhronizirana, pritisnite gumb Upravljanje zvoka, da izberete AUDIO SYNC, in nato z gumboma Gor/Dol nastavite zamik zvoka med 0 in 300 milisekundami. (Ni na voljo v načinu »USB« ali »BT«.)Če so priključeni zvočniki za prostorski zvok, lahko zadnji zvočnik VKLOPITE/IZKLOPITE z gumboma Gor/Dol in prilagodite glasnost v razponu od -6 do +6.Funkcija AUDIO SYNC je podprta samo v nekaterih funkcijah.
9	WOOFER	Za prilagoditev glasnosti globokotonskega zvočnika na -12 ali -6 do +6 premaknite gumb WOOFERNaprej ali nazaj. Če želite glasnost globokotonskega zvočnika nastaviti na 0, pritisnite gumb.
10	VOL	Za nastavitev glasnosti premaknite gumb VOLnaprej ali nazaj.NemoPritisnite gumb VOL, da utišate zvok. Za ponovni vklop zvoka pritisnite gumb še enkrat.

Prilagajanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom televizorja

Če imate televizor Samsung, lahko prilagodite glasnost zvočnika Soundbar z daljinskim upravljalnikom IR, ki je bil priložen televizorju Samsung.

Z menijem televizorja nastavite zvok televizorja na televizorju Samsung na zunanjih zvočnikih, nato z daljinskim upravljalnikom Samsung upravljajte glasnost zvočnika Soundbar. Za več informacij si oglejte uporabniški priročnik za televizor. Privzeti način za to funkcijo je upravljanje z daljinskim upravljalnikom za televizor Samsung. Če vaš televizor ni znamke Samsung, upoštevajte spodnja navodila, da spremenite nastavitve te funkcije.

1. Izklopite zvočnik Soundbar.

BYE

1. Če te funkcije ne želite uporabiti, gumb WOOFER večkrat potisnite gor in ga pridržite 5 sekund, da se na zaslonu pojavi sporočilo »OFF-TV REMOTE«.

5 Sec OFF-TV REMOTE

1. Če želite zvočnik Soundbar upravljati z daljinskim upravljalnikom televizorja, gumb WOOFER potisnite gor in ga pridržite 5 sekund, da se na zaslonu pojavi sporočilo »ALL-TV REMOTE«. Nato v meniju televizorja izberite zunanja zvočnika.

1. Če želite zvočnik Soundbar vrniti v privzeti način (upravljanje z daljinskim upravljalnikom televizorja Samsung), gumb WOOFER večkrat pritisnite gor in pridržite 5 sekund, da se na zaslonu pojavi sporočilo »SAMSUNG-TV REMOTE«.

(privzeti način) SAMSUNG-TV REMOTE

• Vsakič, ko gumb WOOFER potisnete gor in ga držite 5 sekund, se način preklopi v naslednjem vrstnem redu:
  »SAMSUNG-TV REMOTE« (privzeti način) →
  »OFF-TV REMOTE« → »ALL-TV REMOTE«.
  – Ta funkcija morda ne bo na voljo, odvisno od daljinskega upravljalnika.
• Proizvajalci, ki podpirajo to funkcijo: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Uporaba skritih gumbov (gumbov z več kot eno funkcijo)

Skriti gumbi		Referenčna stran
Gumb za daljinsko upravljanje Funkcija
WOOFER (Gor)	Vklop/izklop funkcije Daljinski upravljalnik za televizor (V pripravljenosti)	Stran 24
►II (Predvajanje/ Začasna ustavitev)	Inicializacija (V pripravljenosti) Stran 29
Levo	Vklop/izklop samodejne povezave s televizorjem (BT pripravljen)	Stran 13
Gor	ID SET (V pripravljenosti)	Stran 22
Dol	Vklop/izklop omejitve glasnosti (V pripravljenosti)	Stran 23
[8034] (Upravljanje zvoka)	7 Band EQ Stran 23
SOUND MODE	DRC ON/OFF (V pripravljenosti) Stran 22
	Bluetooth Power Stran 22

Izhodne specifikacije za različne načine zvočnega učinka

Učinek Vhod			Izhod
			Komplet brez brezžičnega zadnjega zvočnika	S kompletom brezžičnih zadnjih zvočnikov
SOUND MODE	STANDARD	2.0 kanala	2.1 kanala 4.1 kanala
		5.1 kanala 3.1	kanala 5.1 kanala
	SURROUND SOUND	2.0 kanala	3.1 kanala 5.1 kanala
		5.1 kanala 3.1	kanala 5.1 kanala
	GAME	2.0 kanala	3.1 kanala 5.1 kanala
		5.1 kanala 3.1	kanala 5.1 kanala
	SMART SOUND	2.0 kanala	3.1 kanala 5.1 kanala
		5.1 kanala 3.1	kanala 5.1 kanala
	DTS VIRTUAL:X	2.0 kanala	3.1 kanala 5.1 kanala
		5.1 kanala 3.1	kanala 5.1 kanala

• Komplet z brezžičnim zadnjim zvočnikom je na prodaj ločeno. Če želite kupiti komplet, se obrnite na prodajalca, pri katerem ste kupili zvočnik Soundbar.

09 NAMESTITEV STENSKEGA NOSILCA

Previdnostni ukrepi pri namestitvi

• Nameščajte samo na navpične stene.
• Ne nameščajte v prostor z visoko temperaturo ali vlažnostjo.
• Preverite, ali je stena dovolj močna, da podpira težo izdelka. Če ni, steno ojačajte ali izberite drugo mesto namestitve.
• Kupite in uporabite pritrdilne vijake ali nastavke, ki so primerni za vašo steno (mavčna plošča, železna plošča, les itd.). Če je mogoče, podporne vijake pričvrstite v stebre.
• Stenske vijake kupite glede na vrsto in debelino stene, na katero želite namestiti zvočnik Soundbar.

- Premer: M5

– Dolžina: priporočena 35 mm ali daljša.

• Kable iz enote priključite v zunanje naprave, preden zvočnik Soundbar namestite na steno.
• Prepričajte se, da je enota izklopljena in brez električnega napajanja, preden jo namestite. V nasprotnem primeru lahko pride do električnega udara.

Komponente stenskega nosilca

A B A TYPE: 430mm B TYPE: 340mm B A

Priročnik za namestitev na steno

1. Priročnik za namestitev na steno postavite ob površino stene.

2. Priročnik za namestitev na steno mora biti poravnano.

3. Če je televizor pritrjen na zid, zvočnik Soundbar namestite vsaj 5 cm pod televizorjem.

TV 5 cm ali več

1. Sredinsko črto Priročnik za namestitev na steno poravnajte s sredino televizorja (če zvočnik Soundbar nameščate pod televizor) in s trakom namestite Priročnik za namestitev na steno na steno.

- Če zvočnika ne nameščate pod televizor, Sredinsko črto postavite na sredino območja namestitve.

Sredinsko črto

1. Skozi sredino slik A-TYPE na vsaki strani vodila potisnite konico pisala ali svinčnika, da označite luknji za podporna vijaka, nato Priročnik za namestitev na steno odstranite.

A B A TIPS: 100mm B TYPE: 50mm A A

1. Z vrtalno krono ustrezne velikosti pri vsaki oznaki v steni izvrtajte luknjo.

- Če oznaki ne ustrezata položajem vijakov, morate pred vstavitvijo podpornih vijakov v luknji vstaviti ustrezni vijačni ali stenski sidri. Če uporabljate vijačni ali stenski sidri, se prepričajte, da sta luknji, ki jih boste izvrtali, dovolj veliki za sidri, ki ju boste uporabili.

1. Vijak (ni priložen) potisnite skozi Držalo vijaka in nato oba vijaka čvrsto privijte v luknjo podpornega vijaka.

- Pri namestitvi zagotovite, da so obešalni deli Stenskih nosilcev na zadnji strani zvočnika Soundbar.

Hrbtna stran zvočnika Soundbar

Desni zadnji del zvočnika Soundbar

1. Zvočnik Soundbar namestite s priloženimi Stenskimi nosilci, tako da stenski nosilec obesite na Držala vijakov na steni.

3 cm ali več

Središče zvočnika Soundbar poravnajte s središčem televizorja, kot prikazuje slika, nato pa zvočnik Soundbar previdno namestite na stojalo za televizor.

Za optimalno kakovost zvoka postavite zvočnik Soundbar vsaj 3 cm proč od sprednjega dela televizorja.

OPOMBA

- Poskrbite, da boste zvočnik Soundbar postavili na ravno in stabilno površino.

11 POSODOBITEV PROGRAMSKE OPREME

Samsung bo morda v prihodnje nudil posodobitve za strojno opremo sistema Soundbar.

Vrata USB USB (5V 0.5A)

Če je na voljo posodobitev, lahko strojno opremo posodobite tako, da napravo USB, v kateri je shranjena posodobitev strojne opreme, priključite v vrata USB na zvočniku Soundbar.

Za več informacij o prenosu posodobitvenih datotek pojdite na spletno mesto Samsung (www.samsung.com →Support).

Nato izberite vrsto izdelka ali vnesite številko modela svojega zvočnika ter izberite možnost Programska oprema in aplikacije in nato še Prenosi. Imena možnosti se lahko razlikujejo.

Postopek posodobitve

Pomembno: Posodobitev funkcije izbriše vse uporabniške nastavitve. Priporočamo, da si zabeležite svoje nastavitve, da jih boste lahko po posodobitvi preprosto ponastavili. Upoštevajte, da posodobitev vdelane programske opreme ponastavi tudi povezavo z globokotonskim zvočnikom.

1. Priključite ključek USB na priključek USB na računalniku.
   Pomembno: Prepričajte se, da na ključku USB ni nobenih glasbenih datotek. Če so na ključku glasbene datoteke, posodobitev vdelane programske opreme morda ne bo uspela.
2. Pojdite na spletno mesto Samsung (samsung.com) → Izberite Vnesite številko modela in vnesite številko modela svojega zvočnika Soundbar. Izberite Priročniki in prenosi in prenesite datoteko z najnovejšo programsko opremo.
3. Shranite preneseno programsko opremo na ključek USB in izberite možnost »Razširi sem«, da razširite mapo.
4. Izklopite zvočnik Soundbar in v vrata USB priključite ključek USB s posodobitvijo programske opreme.
5. Vklopite zvočnik Soundbar. V 3 minutah se pojavi sporočilo »UPDATE« in posodobitev se začne.
6. Ko je posodobitev zaključena, se zvočnik Soundbar izklopi. Pritisnite gumb ▶II na daljinskem upravljalniku in ga pridržite 5 sekund. Na zaslonu se pojavi sporočilo »INIT«, nato se zvočnik Soundbar izklopi. Posodobitev je končana.

- Ta izdelek vsebuje funkcijo DUAL BOOT. Če se vgrajena programska oprema ne posodobi, jo lahko znova posodobite.

1. Obnovite nastavitve v zvočniku Soundbar.

Če se sporočilo UPDATE ne pojavi

1. Izklopite zvočnik Soundbar, izvlecite in nato v vrata USB zvočnika Soundbar znova priključite napravo za shranjevanje USB, ki vsebuje posodobitvene datoteke.
2. Napajalni kabel zvočnika Soundbar izvlecite, ga ponovno priključite in vklopite zvočnik Soundbar.

OPOMBE

• Posodobitev vgrajene programske opreme morda ne bo pravilno delovala, če so v napravi za shranjevanje USB shranjene zvočne datoteke, ki jih podpira zvočnik Soundbar.
• Med posodabljanjem ne izklopite napajanja ali odstranite naprave USB.

Po končani posodobitvi vgrajene programske opreme se bo glavna enota samodejno izklopila.

- Po koncu posodobitve se uporabniška nastavitev v zvočniku Soundbar inicializira, da lahko ponastavite svoje nastavitve.

Priporočamo, da si nastavitve zapišete, da jih boste po posodobitvi lahko preprosto ponastavili.

Posodobitev vgrajene programske opreme ponastavi tudi povezavo globokotonskega zvočnika.

Če se povezava z globokotonskim zvočnikom po posodobitvi ne vzpostavi znova samodejno, si oglejte stran 6.

Če posodobitev programske opreme ni uspešna, preverite, ali je ključek USB okvarjen.

• Uporabniki operacijskega sistema Mac OS morajo pri formatiranju naprave USB uporabiti obliko MS-DOS (FAT).
• Posodobitev prek vmesnika USB morda ne bo na voljo, odvisno od proizvajalca naprave za shranjevanje USB.

12 ODPRAVLJANJE NAPAK

Preden zaprosite za pomoč, preverite spodnje.

Enota se ne vklopi.

Ali je napajalni kabel čvrsto priključen na zidno vtičnico in napajalnik?

→Izključite in znova priključite napajalni kabel na zidno vtičnico ter napajalnik, da preverite, ali je čvrsto priključen.

Ali je napajalnik čvrsto priključen na glavno enoto?

→Izključite napajalnik iz zvočnika Soundbar in ga znova priključite, da preverite, ali je čvrsto in varno priključen.

Ko pritisnem gumb, funkcija ne deluje.

Je v zraku statična elektrika?

→Izvlecite električni kabel in ga znova priključite.

V načinu BT prihaja do prekinitev zvoka.

→Oglejte si razdelke o povezavah Bluetooth na straneh 12 in 17.

Ni zvoka.

Je vklopljena funkcija Nemo?

→ Pritisnite gumb (Nemo), da jo prekličete.

Je glasnost nastavljena na najnižjo?

Daljinski upravljalnik ne deluje.

So baterije iztrošene?

Je razdalja med daljinskim upravljalnikom in glavno enoto zvočnika Soundbar prevelika?

→ Daljinski upravljalnik približajte glavni enoti zvočnika Soundbar.

Rdeča lučka LED na globokotonskem zvočniku utripne, zvočnik pa ne predvaja zvoka.

Ta težava se lahko pojavi, če globokotonski zvočnik ni povezan z glavno enoto zvočnika Soundbar.

→Poskusite znova povezati globokotonski zvočnik. (Oglejte si stran 6.)

Globokotonski zvočnik opazno hrešči in vibrira.

Poskusite prilagoditi vibriranje globokotonskega zvočnika.

→Za nastavitev ravni (glasnosti) globokotonskega zvočnika premaknite gumb WOOFER naprej ali nazaj. (na -12 ali -6 do +6)

13 LICENCA

DOLBY

AUDIO

Če želite poslati povpraševanja in zahteve glede odprtih virov, podjetju Samsung pošljite e-pošto ([e-mail]).

15 POMEMBNO OBVESTILO O SERVISIRANJU

• Slike in ilustracije v tem uporabniškem priročniku so samo informativne in se lahko razlikujejo od dejanskega videza izdelka.
• V naslednjih primerih vam lahko zaračunamo administrativne stroške:
  (a) e na dom pokličete serviserja in se izkaže, da izdelek ni pokvarjen (kar pomeni, da niste prebrali tega uporabniškega priročnika);
  (b) će napravo prinesete na servis in se izkaže, da ni pokvarjena (kar pomeni, da niste prebrali tega uporabniškega priročnika).
• O znesku administrativnih stroškov vas bomo obvestili pred začetkom dela na izdelku oz. pred obiskom na domu.

16 SPECIFIKACIJE IN VODNIK

Tehnične lastnosti

Ime modela HW-T650
USB 5V/0,5A
Teža 2,4 kg
Mere (Š x V x G) 980,0 x 58,0 x 90,0 mm
Območje obratovalne temperature +5°C do +35°C
Območje obratovalne vlažnosti 10 % ~ 75 %
OJAČEVALNIKNazivna izhodna moč 30W x 6
Podprte oblike zapisa za predvajanje	LPCM 2ch, Dolby AudioTM(podpira Dolby® Digital), DTS, DTS Virtual:X
IZHODNA MOČ BREZŽIČNE NAPRAVENajvečja oddajna moč vmesnika BTNajvečja oddajna moč vmesnika SRD	6 mW pri 2,402–2,480 GHz25 mW pri 5,725–5,825 GHz
Ime globokotonskega zvočnika PS-WR65BB
Teža 6,2 kg
Mere (Š x V x G) 205,0 x 353,0 x 303,2 mm
OJAČEVALNIKNazivna izhodna moč 160W
IZHODNA MOČ BREZŽIČNE NAPRAVENajvečja oddajna moč vmesnika SRD	25 mW pri 5,725–5,825 GHz
Skupna poraba v stanju pripravljenosti (W)	2,0W
BluetoothNačin deaktivacije vrat	Če želite izklopiti funkcijo Bluetooth Power, pritisnite in več kot 5 sekund držite gumb SOUND MODE.

OPOMBE

• Podjetje Samsung Electronics Co., Ltd. si pridržuje pravico do spremembe tehničnih podatkov brez vnaprejšnjega bvestila.
• Podatki teže in dimenzije so približni podatki.

- Družba Samsung izjavlja, da je ta oprema skladna z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.samsung.com pojdite v razdelek Podpora > Iskanje podpore za izdelek in vnesite ime modela. To opremo je mogoče uporabljati v vseh državah EU.

[Ustrezno odstranjevanje baterij v tem izdelku]

(velja za države z ločenimi sistemi zbiranja)

Ta oznaka na bateriji, v navodilih ali na embalaži pomeni, da baterij v tem izdelku ob izteku njihove življenjske dobe ni dovoljeno odstraniti skupaj z ostalimi gospodinjskimi odpadki. Oznake za kemijske elemente Hg, Cd ali Pb pomenijo, da baterija vsebuje živo srebro, kadmij ali svinec v količinah, ki presegajo referenčne nivoje v direktivi ES 2006/66.

Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo zdravju ljudi oziroma okolju. Da bi zaščitili naravne vire in vzpodbujali ponovno uporabo materialov, baterije ločite od ostalih odpadkov in jih oddajte na predvidenih lokalnih zbirnih reciklažnih mestih.

Ustrezno odstranjevanje tega izdelka (odpadna električna & elektronska oprema)

(velja za države z ločenimi sistemi zbiranja)

Oznaka na izdelku, dodatni opremi ali dokumentaciji pomeni, da izdelka in njegove elektronske dodatne opreme (npr. električnega polnilnika, slušalk, kabla USB) ob koncu življenjske dobe ni dovoljeno odvreči med gospodinjske odpadke. Te izdelke ločite od drugih vrst odpadkov in jih odgovorno predajte v recikliranje ter tako spodbudite trajnostno vnovično uporabo materialnih virov. Tako boste preprečili morebitno tveganje za okolje ali zdravje ljudi zaradi nenadzorovanega odstranjevanja odpadkov.

Uporabniki v gospodinjstvih naj se za podrobnosti o tem, kam in kako lahko te izdelke predajo v okolju prijazno recikliranje, obrnejo na trgovino, kjer so izdelek kupili, ali na krajevni upravni organ.

Poslovni uporabniki naj se obrnejo na dobavitelja in preverijo pogoje kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi odpadki.

Za informacije o okoljski zavezanosti podjetja Samsung in regulativnih obveznostih za ta izdelek, kot so uredba REACH, direktiva WEEE ali predpisi o baterijah, obiščite:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

UREDBA KOMISIJE (EU) 2019/1782

Zahteve za okoljsko primerno zasnovo zunanjih napajalnikov :

www.samsung.com/global/ecodesign_component
